Неисправности электроусилителя руля и как понять, что сломался эур

Самостоятельное снятие и установка усилителя

Процедуру демонтажа и установки нового электроусилителя можно выполнить своими руками, но для этого вам надо будет приготовить все инструменты. Для выполнения работ вам потребуются две отвертки — одна с плоским наконечником, другая — с крестовым. Также понадобится и набор гаечных ключей с торцевыми головками.

Как выполнить задачу по снятию и установке своими руками:

Перед выполнением работ нужно будет обесточить бортовую сеть вашей Приоры. Чтобы сделать это, выключите зажигание, а затем откройте капот и отключите аккумуляторную батарею от питания. После этого вам потребуется снять рулевое колесо, но перед этим демонтируйте пластмассовую накладку, расположенную под рулем и под приборной панелью. Кожух крепится на несколько болтов, их надо выкрутить и отложить в сторону. Снятие рулевого колеса осуществляется с учетом рекомендаций, описанных в сервисном мануале.
Когда накладка будет демонтирована вместе с рулем, вы увидите разъемы подрулевых переключателей, к которым подводятся провода. Эти штекеры нужно будет отключить. Также демонтажу подлежит и контактное кольцо.
При помощи ключа с головкой на 8 вам потребуется выкрутить болт, который крепит разъем с проводами от выключателя зажигания. Отложите болт в сторону, чтобы не потерять.
Когда эти действия будут выполнены, нажмите на пластиковые крепления и отключите разъемы с проводкой в верхней и нижней части рулевой колонки.
Сделав это, в месте фиксации электрического усилителя непосредственно к колонке вы увидите пластиковую шторку. Вам нужно будет ее снять, для этого также потребуется отсоединить крепления.
При помощи торцевого гаечного ключа вам надо будет незначительно ослабить гайки, с помощью которых крепится усилитель к нижней части колонки. Именно ослабить, а не выкручивать. Когда гайки будут ослаблены, нужно демонтировать электроусилитель из посадочного места, его снятие осуществляется с промежуточным валом. Но мы рекомендуем все же отсоединить усилитель от вала, это позволит быстро очистить ЭУР и упростить процедуру монтажа.
Для отсоединения вала вам надо будет открутить винт, который крепит карданный шарнир на валу, с помощью гаечного ключа на 13. Сделав это, надо будет также выкрутить две гайки, расположенные на торцевых частях, после чего вся рулевая колонка подлежит снятию.
Затем вам надо будет демонтировать болт и кардан от шлицевого шкива механизма

При этом обратите внимание на метки — при дальнейшей установки они в любом случае должны совпадать. Метки расположены на защитном чехле, шкиве и крышке стартерного механизма

Теперь вы можете очистить электроусилитель и другие компоненты системы либо заменить вышедший из строя ЭУР на новый. Процедура сборки осуществляется в обратной последовательности.

Ремонт электроусилителя руля на Калине. Признаки поломки и починка »

Электроусилитель руля – проблемное место у Лады Калина. Наверняка, это вызвано тем, что отечественный автопром лишь недавно познакомился с ЭУР. Не успел «Автоваз» еще научиться делать добротные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине пока остается частой практикой

. Но заниматься ею лучше всего специалистам. Дилетантство здесь будет некстати – оно может лишь усугубить ситуацию. Рулевая система – важный узел, от исправности которого зависит эффективность управления автомобилем и, конечно же безопасность.

Ремонт электроусилителя руля на Калине – ответственная работа, требующая определенных знаний в области ЭУР. И так как подобными знаниями обладает минимальное число автолюбителей, то в основном при проблемах водители едут на СТО, что в корне правильно.Как определить неисправность? Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые симптомы неисправности можно самому

Калины на передней панели имеют специальный индикатор желтого цвета, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, значит, у вас появился лишний повод навестить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не сообщает о критичной неисправности, а сигнализирует лишь о возникновении неполадки, которая позволяет управлять автомобилем, но уже без участия ЭУР.

В случае если электроусилитель руля полностью отказал, то лучше сразу остановиться и вытащить его предохранители

. В Калине они находятся с левой стороны от руля. Теоретически при неисправностях ЭУР должен отключаться самостоятельно. Однако раз на раз не приходится. Поэтому для верности все же стоит позаботиться о предохранителях.

Возможные неисправности и их причины

Основной проблемой, которая вызывает поломку электроусилителя руля — .

ЭУР, установленный на Калине, работает не с постоянным усилием, прилагаемым к рулевой рейке. В полную силу усилитель начинает работать только в момент, когда машина движется на низкой скорости или прибывает в состоянии покоя. При разгоне усилия усилителя на рулевую рейку уменьшаются. То есть чем ниже скорость движения, тем больше начинает работать ЭУР.

Естественно описанную неисправность можно выявить только, когда машина стоит на месте или движется с маленькой скоростью

Исправить данную поломку можно лишь путем полной замены датчика скорости. Причем здесь необязательно отправляться в сервис. Все можно заменить самому.

Вторая неисправность может скрываться в самом ЭУР. В основном она заключается в самоотключении электроусилителя руля из-за того, что он не прошел самоконтроль. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.

Подобного рода неисправность гарантирует поездку на СТО и потребует хорошо потратиться.

Дополнительные причины

Неприятности в работе электроусилителя руля может вызвать:

падение напряжения по причине возможных разрывов цепи из-за неисправностей с проводкой;
превышение значения частоты вращения ДВС;
отсутствие информации датчика скорости.

Ремонт электроусилителя на Приоре: неисправности и их признаки

Несомненно, электроусилитель является более надежным узлом, чем устройство, работающее на гидравлике, но и в ЭУР появляются неисправности. При их обнаружении нужно сразу проводить ремонт, так как от работы усилителя зависит безопасность водителя, его спутников и других участников дорожного движения.

Полный отказ работы ЭУР

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
Повторяем эти действия, но уже при заведенном моторе;
Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу. Также стоит проверить провода, соединяющие датчик со спидометром и усилителем руля. Если в коммутации обрывов нет, то следует поменять датчик.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор. В датчике момента присутствует множество контактов, которые при сильном загрязнении способствуют отключению ЭУР. В этом случае ремонт – это разбор агрегата и очистка контактов датчика момента.

Непредсказуемая работа руля

Водитель едет по ровной дороге, положения руля не меняется, и вдруг машина поворачивает в сторону. Такое непредсказуемое поведение усилителя руля требует срочной диагностики, так как в самый неподходящий момент электроусилитель руля Лада Приора может отправить автомобиль на обочину или на встречную полосу. В такой ситуации движение следует прекратить и отключить усилитель. Для этого нам понадобиться извлечь предохранитель, который отвечает за подачу напряжения на усилитель.

Чтобы достать этот предохранитель, нужно выполнить следующие действия:

У левой ноги водителя расположена крышка монтажного блока;
Проворачиваем фиксаторы и отщелкиваем крепления;
Блок, где расположен нужный предохранитель, вы найдете возле расширительного бачка;
Смело достаем предохранитель F5 (50 A) – он отвечает за обеспечение цепи питания к ЭУР.

Причина такого поведения – неисправности в устройстве электроусилителя. Это может быть датчик момента, блок управления, засоренные контакты или механические повреждения. Диагностику рекомендуется выполнять у профессионалов, так как в гаражных условиях проверить блок управления у вас не получится, замена может быть осуществлена своими руками.

Диагностика

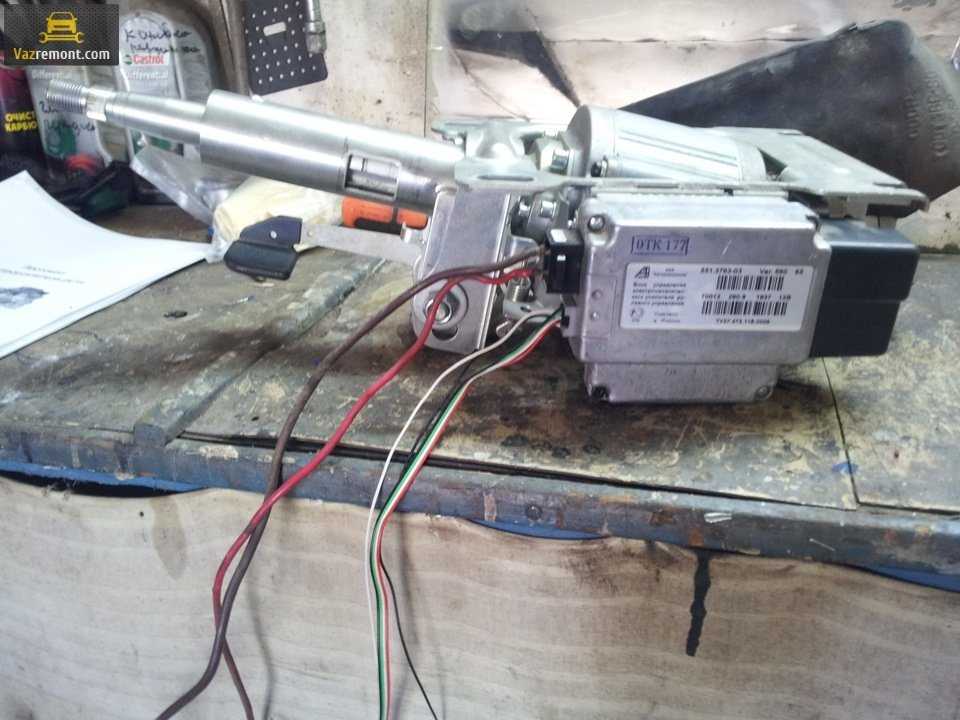

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
контакт красно-коричневого цвета — это кабель подключения к тахометру;
серый контакт идет на контроллер скорости авто;
бело-розовый провод — контрольный индикатор усилителя;
черно-желтый контакт — это диагностическая линия;
следующий контакт пустой, провод к нему не подключен;
контакт коричневого цвета — это масса;
пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

Сначала отключается зажигание.
Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
Далее, зажигание нужно включить.
Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

https://youtube.com/watch?v=r8AExwMEq-k

Как по миганию значков индикатора понять, где искать причину:

один длинный сигнал и один короткий — электроусилитель исправен;
один длинный и два коротких — нет сигнала оборотов мотора;
один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

Способы определения механических повреждений ЭУР и рулевых механизмов

Проверка механических повреждений производится только тогда, когда ЭУР в целом функционирует некорректно, но на дисплее бортового компьютера нет ошибок. Для диагностики механических поломок следует повернуть руль в разные стороны до упора при запущенном моторе. Разумеется, при этом машина должна находиться на одном месте. Если при вращении рулевого колеса вам приходится прикладывать значительно больше усилий, чем всегда, это говорит о неисправности в работе системы и поломке одного из компонентов. Такая же неполадка может свидетельствовать о выходе из строя других составляющих рулевой системы.

Для более точного определения неполадок следует осуществить тщательную проверку работоспособности. Вам нужно будет загнать свою Ладу Приору на эстакаду, яму либо подъемник, после чего внимательно произвести диагностику всех составляющих ходовой части. Нужно проверить рейки, рулевые тяги и прочие компоненты, поскольку есть вероятность, что сам усилитель рабочий, а признаки неисправности связаны с другими неполадками. Для обслуживания электроусилителя в домашних условиях вам придется полностью разобрать систему, очистить ее составляющие и собрать обратно.

Схема распиновки и обозначений контактов ЭУР

Почему может не работать электроусилитель Калины

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько: • неисправность датчика скорости; • неисправность датчика крутящего момента; • скорость превышает 60 км/ч; • частота оборотов двигателя меньше 400 в минуту; • сбой в блоке управления; • плохо припаянные контакты; • недостаточное напряжение. 1 . Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля «Приора» отключается при скорости 110 км/ч. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.2 . Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Как по миганию индикатора понять, где искать причину

один длинный сигнал и один короткий — электроусилитель исправен; один длинный и два коротких — нет сигнала оборотов мотора; один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента; один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР; один длинный и пять коротких — вышел из строя контроллер положения рулевого вала; один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора; один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое; один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя; один длинный и девять коротких — поломка контроллера скорости.

Предназначение рулевой рейки

На фото рулевая рейка разобрана для диагностики и замены смазки

The following two tabs change content below.

Об эксперте:

Эксперт по автомобилям Renault

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Это устройство является одной из самых основных частей рулевого управления и бывает трёх видов:

Механическая – устанавливается в настоящее время всё реже и реже.
Электрические – при излишнем перегреве, может выйти из строя электромотор.
Гидравлические – в такие устройства монтируется гидронасос, который облегчает поворот руля.

Самые частые причины возникновения стука

Требуется подтянуть механизм рулевой рейки. О том, как с лёгкостью справится с такой работой, читайте в этой статье.
Раскручено или ослаблено соединение кардана рулевой колонки со шлицами. В этом случае требуется лишь снова затянуть это соединение старым или новым болтом с гайкой.
Именно этот болт, отмеченный красным маркером следует подтянуть.

Именно эти две причины становятся основанием появления постороннего стука, исходящего от рулевой рейки. Если же диагностика этих проблем ни к чему не привела, то уже необходимо рейку с автомобиля снимать и более тщательно искать проблему на уже демонтированном устройстве.

Другие причины возникновения стука и неисправности рулевой рейки

Протечка сальников и возникновение коррозии на рейке.
Износ центрального зуба на рулевой рейке.
Произошёл износ рабочей пары.
Износ составных частей, таких как тарельчатая пружина.
Слева изношенная, справа новая тарельчатая пружина с рулевой рейки.

Роль электроусилителя в рулевом управлении ВАЗ 2170 Приора

Ни для кого не секрет, что электрический способ управления играет немаловажную роль в обеспечении безопасности во время езды. ЭУР или ГУР Приора выполняет опцию понижения уровня нагрузки на руль во время его поворота. Ключевым преимуществом использования такого устройства ЭУР на Приоре является комфорт при передвижении в результате улучшенной обратной связи между рулем и колесами.

Электроусилитель представляет собой более современный и усовершенствованный узел, который не только проще в плане использования, но и не требует внедрения дополнительных магистралей для обеспечения работы. Кроме того, данное устройство не забирает мощность у силового агрегата. Главное достоинство ЭУР — не требует частого ТО и контроля жидкости в отличии от ГУР.

Но следует отметить, что такая система имеет несколько недостатков, один из них — довольно слабая обратная связь между дорожным покрытием и системой управления. В результате этого при езде по снегу могут появиться трудности. В отличие от Приор, иномарки оснащаются дополнительными механизмами и узлами блокировки и стабилизации, поэтому способ управления ЭУР в отечественном варианте является менее надежным. Помимо этого, на практике неисправный электроусилитель с плохой тягой — это достаточно распространенное явление.

Схемы рулевого управления

Существует 3 схемы установки электроусилителя. В независимости от схемы общая конструкция электромеханического усилителя состоит из электродвигателя, механической передачи, двух датчиков и двух шестерней или параллельного привода.

ЭУР устанавливается на рулевую колонку. Это самый компактный вариант, при котором для поворота руля не требуется больших усилий. Сам электромотор и механическая передача помещаются под рулевым колесом. Огромным плюсом является нахождение в салоне, а не под капотом, тут устройство защищено от пыли и грязи, а это в свою очередь продлевает срок службы. Так же в случае выхода из строя устройства, Вам будет легко разобраться в принципе установки и поменять его своими руками, что сэкономит деньги. Данный вид крепления усилителя используют преимущественно на малом классе авто.

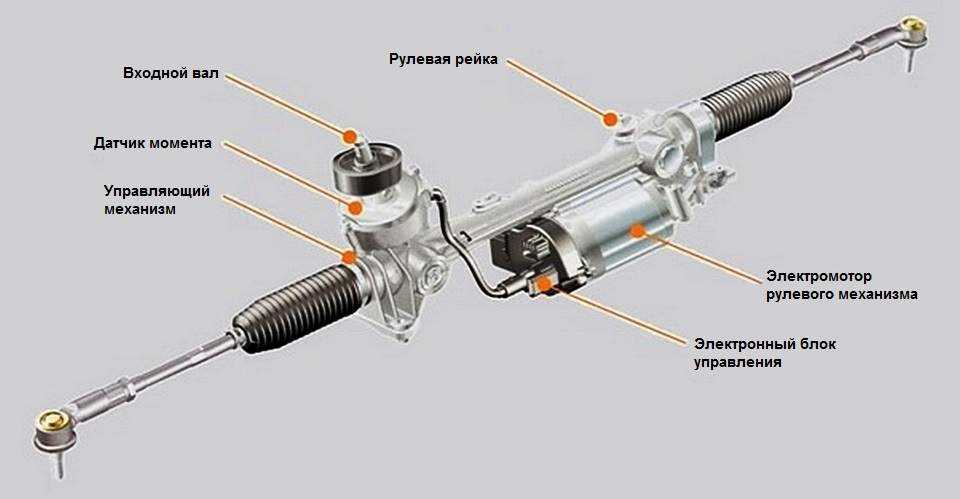

Установка на рулевую рейку. Так устанавливают усилитель преимущественно на микроавтобусы и внедорожники. Здесь требуется уже больше усилия, которое передается через шестерню. Ведь чем больше автомобиль, тем больше он весит и тем большее усилие нужно для поворота.
Устанавка на шариковинтовой механизм, где через ременную передачу усилие от электродвигателя передается на рейку. Данный способ обеспечивает наибольшее усилие электродвигателя при повороте. Так устанавливают электроусилитель руля на тягачи и автобусы.

Какой бы не был механизм установки электроусилителя руля, бывают сбои в блоке управление, при выходе из строя, он не блокирует поворот руля. И автомобиль можно спокойно отогнать в сервис, где его поменяют или отрегулируют.

Блок управления на основе всех этих данных рассчитывает необходимую величину и полярность подаваемого на электродвигатель напряжения. Электродвигатель в свою очередь посредством механической шестерёнчатой передачи (сервомеханизма) создает дополнительное усилие, облегчающее управление передними колесами. Это усилие может прикладываться как к рулевому валу, так и непосредственно к рулевой рейке. Конкретное устройство ЭУР также во многом зависит от класса машины.

В автомобилях малого класса, где не требуется прикладывать большие усилия к рулевому колесу, оно имеет небольшие размеры и устанавливается непосредственно на рулевую колонку. При этом, находясь практически в салоне авто, оно защищено от пыли, грязи и влаги, что положительно сказывается на сроке службы этого устройства.

В авто среднего класса используется другое размещение – непосредственно на рулевой рейке, на которую воздействует шестерёнка, создавая дополнительное вспомогательное усилие.

Автомобили класса микроавтобусов и внедорожников из-за своего большого веса нуждаются в значительном дополнительном усилии. Поэтому их устройство несколько иное. В основном этом параллельноосевая конструкция, использующая зубчато-ременную передачу и механизм «винт-гайка на циркулирующих шариках». И, конечно, в случае поломки ЭУР управляемость автомобилем сохранится. Только делать это будет значительно тяжелее.

Причины отключения

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Программное отключение

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Причины появления сигнала

Важно понимать, какие факторы вызывают включение на панели значка с восклицательным знаком. Некоторые причины вполне безобидны, остальные способны преподнести водителю неприятный сюрприз во время движения

Можем сказать со стопроцентной уверенностью: нельзя игнорировать проблему. Лучше незамедлительно заняться диагностикой или отправиться в автосервис.

Включился режим адаптации

Значок неисправности

Когда автомобиль стоит в гараже или на парковке, электронный блок управления получает питание от аккумулятора. Иногда возникает необходимость снять клеммы с батареи. Например, для замены магнитолы или зарядки АКБ. В это время на короткий срок ЭБУ перестает работать, а в момент подачи тока перезагружается и переходит в режим адаптации. Загорается желтый сигнал. Такое часто происходит с автомобилями марки Volkswagen. Чтобы избавиться от проблемы, советуем сделать следующее:

завести мотор и стать на ровную площадку;
выкрутить руль влево до упора и зафиксировать;
выкрутить рулевое колесо вправо на весь ход;
установить руль в среднем положении;
проехать 30–50 метров вперед.

Если нет поломок в системе, значок погаснет. Калибровка прошла успешно, блок управления восстановил работу датчиков. Можно смело ездить, но лучше следить за сигналами на приборной панели. Повторное появления руля и восклицательного знака говорит о более серьезных причинах.

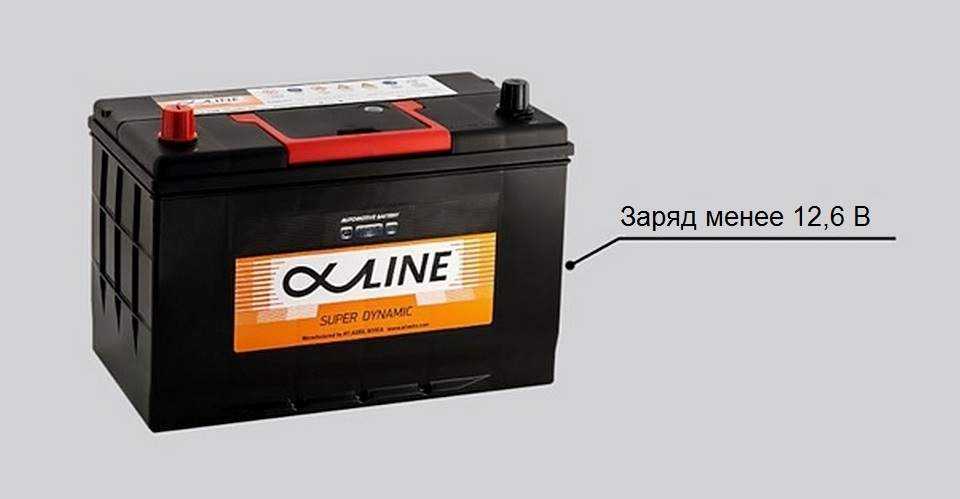

Неисправный аккумулятор

АКБ не держит зарядку

До момента запуска генератора электромеханический усилитель получает питание от АКБ. Если аккумулятор не выдает нужный вольтаж, значит двигателю ЭУР не хватает сил для работы. Поэтому загорается соответствующая иконка. У неисправности батареи есть типичные симптомы:

быстрая разрядка;
плохо крутит стартер «на холодную»;
не работают вспомогательные бортовые системы.

Про последний пункт расскажем подробнее. Если фары еле горят, кондиционер выключается сам по себе, а дисплей магнитолы гаснет при переключении режимов, значит потребителям не хватает мощности. Самый простой метод диагностики — проверить напряжение на полностью заряженном аккумуляторе. Тестер должен показывать значения в районе 12,6 В. Заряд на «убитой» АКБ обычно не поднимается выше 10 В.

Первым делом нужно проверить плотность электролита с помощью ареометра. Эталонное значение — 1,28 г/см³. Если меньше, следует попробовать добавить плотности. После неудачных попыток восстановления батарею меняют. Аккумулятор теряет емкость из‐за деградации электродов, которые покрываются слоем диэлектрика.

Сгорел предохранитель

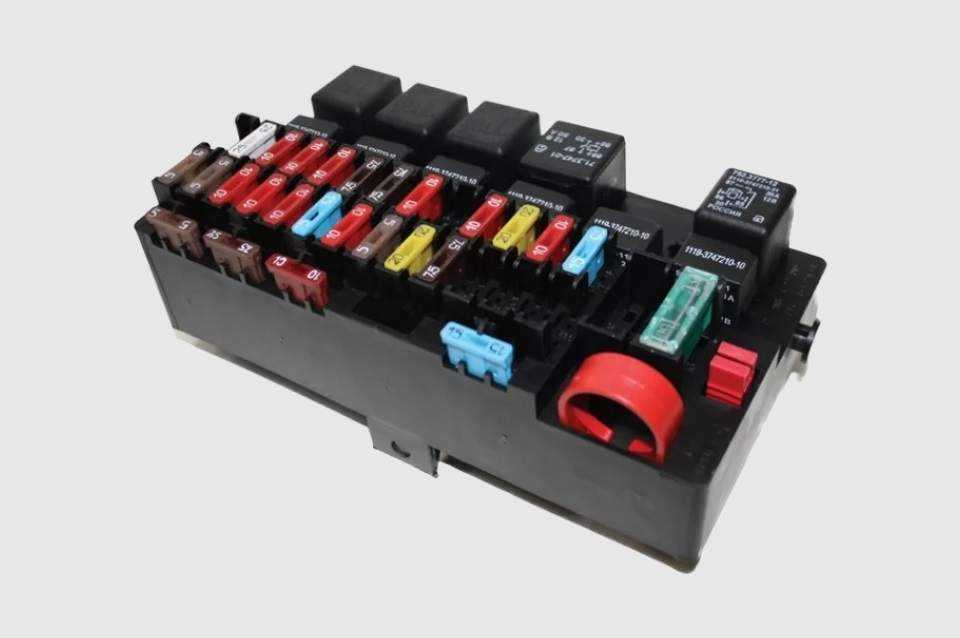

Блок предохранителей

Чтобы элементы ЭУР не получили повреждение в момент скачка напряжения, в их цепи установлены предохранители. Если «пробка» сгорела, на панели высветится руль с восклицательным знаком. При этом, скорее всего, усилитель перестанет работать. Колесо станет «дубовым». Первым делом нужно найти руководство по эксплуатации автомобиля, чтобы определить, в каком секторе блока находится предохранитель. Потом следует проделать ряд простых манипуляций:

снять клеммы с аккумулятора;
найти нужный предохранитель;
заменить на заведомо исправный.

Иногда сложно определить, что предохранитель перегорел. Особенно если корпус изготовлен из «глухого» пластика. В этом случае подтвердить теорию можно только на практике. После подключения АКБ пиктограмма пропала с панели? Значит, все в порядке. Но в большинстве случаев значок не погаснет, потому что ЭУР переходит в режим адаптации. Выше мы рассказывали, как провести калибровку системы.

Вышла из строя механика или электрика

Уязвимые элементы ЭУР

В системе электроусилителя много уязвимых мест. Начнем с электрики. Судя по нашему опыту, часто ломаются датчики угла поворота или момента. В результате электронный блок управления не получает обратную связь. Поэтому работоспособность нарушается частично или полностью. Иногда сгорает сам ЭБУ. Если не работает «мозг», то и другие элементы системы прекращают справляться с поддержанием функционала. После перегрева ломается электромотор. При залипании он может полностью блокировать возможность поворота руля.

Зачастую причиной поломки служат повреждения механической части рулевого управления. Из‐за коррозии клинит зубчатая рейка. Усталость металла приводит к тому, что зубья шестерни вала рулевого управления стачиваются или обламываются. Датчики направляют искаженную информацию в блок управления, а тот включает значок неисправности на панели.

Причины поломки ЭУР

Одной из основных причин, по которым электроусилитель руля на Калине может отключаться, является поломка самого устройства. При включении зажигания система автоматически производит диагностику, которую впоследствии не проходит. В результате не работает электроусилитель руля из-за собственного отключения, что, несомненно, негативно отражается на комфорте при управлении машиной.

Ремонт электроусилителя руля может обойтись достаточно дорого, так что если Калина еще на гарантии, есть смысл отремонтировать свой ЭУР у дилера. В том случае, если система полностью отказала, необходимо в первую очередь отключить питание. При этом крутящий момент двигателя будет воспринимать рулевой элемент (рейка) в обход усилителя.

Еще одной причиной, почему не работает электроусилитель, является выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах езды. На полную силу ЭУР функционирует только при езде на минимальной скорости. Когда транспорт ускоряется, осуществляется снижение усилия, которое создает система на рейку, и именно за это отвечает регулятор скорости. Ремонт ЭУР своими руками подразумевает самостоятельную замену датчика, стоимость такого элемента на сегодня не высокая.

Если ломается скоростной датчик, напрямую подключенный к спидометру, то на блок, управляющий ЭУР, поступают некорректные данные. Система автоматически отключается, в этот момент на контрольном щитке появляется диодный индикатор, которые сообщает водителю о неисправности устройства. Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно вовремя проводить диагностику скрепкой. Благодаря диагностике автомобилист сможет узнать обо всех неполадках, которые присутствуют в различных механизмах и узлах транспорта.

Подведем итоги этого пункта — по каким причинам электроусилитель отказывается работать:

Отсутствует сигнал с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправностях проводки.
Очень низкий уровень напряжение в проводке автомобиля. Необходимо произвести замер напряжения и решить проблему.
Допустимое количество оборотов мотора было превышено.
Вышел из строя блок управления. Решить проблему позволит ремонт, но обычно при поломке блок приходится менять.

Основные поломки ЭУР

Опытные водители и владельцы «Приор» могут наблюдать следующую тенденцию – поломки случаются в одних и тех же деталях, слабых местах системы. Почему же так происходит?

Первое, на что нужно обратить внимание – работа электроусилителя руля. После того, как произведено полноценное отключение системы, на бортовом компьютере должен появиться код – он сообщает о причине поломки

Каждый код имеет свою расшифровку. Однако очень часто реальную причину прекращения функционирования усилителя удается определить только после того, как проведется полноценная диагностика. Для того, чтобы узнать о природе поломки электроусилителя руля лада приора, делается следующее:

Выключается двигатель и пару раз проворачивается руль.
Включается мотор и «баранка» проворачивается несколько раз.

Отсутствие изменений в приложенных усилиях — верный показатель отключения ЭУР.

Ездить вполне возможно и с отключенной системой, однако делать это не рекомендуется. Очень трудно разобраться в особенностях управления с наличием электроусилителя и без него. Поэтому лучше выполнить диагностику. Она поможет определить, какой из компонентов вышел из строя, можно ли его починить или лучше заменить на новый.

Иногда можно наблюдать следующую ситуацию: спидометр одновременно с датчиком перестают функционировать. Возникает это чаще всего из-за неисправности датчика скорости. Датчик предоставляет данные БУ, а тот обрабатывает информацию на спидометре и определяет подачу нужного объема усилия.

Если причина поломки именно в датчике, решение проблемы простое. Достаточно проверить качество проводов и при необходимости сделать замену на новые. Если провода исправны, рекомендуется заменить сам датчик.

Остановка деятельности электроусилителя руля может произойти и из-за недостаточного напряжения. Возникает это в связи с нарушениями изоляции проводов — могут случаться короткие замыкания. По этой же причине перестает работать генератор. Датчик имеет огромной количество проводов, которые со временем могут запылиться или засориться. В таком случае нужно разбирать его, проводить «генеральную уборку».

Процесс извлечения предохранителя

Если во время ровного и плавного движения вперед автомобиль резко поворачивает в сторону, рекомендуется провести внеплановую диагностику. Ведь такое непредсказуемое поведение электроусилителя руля Приора не обойдется без аварийных ситуаций. Припаркуйтесь и отключите узел: отсоедините предохранитель для прекращения подачи напряжения на усилитель.

Для извлечения предохранителя нужно провести следующие действия:

находим крышку монтажного блока, локализация — возле левой ноги водителя;
совершаем проворот фиксаторов;
отключаем сцепление;
находим блок, в котором расположен предохранитель;
извлекаем его.

Неисправность авто говорит о проблемах ЭУР. Причин для этого может быть много, поломка одной детали или нескольких. Чтобы максимально точно определить причину, обратитесь за специализированной диагностикой. А уже заменить или отремонтировать испортившеюся деталь можно и самостоятельно.

Процесс изъятия электроусилителя

Если принято решение заменить на автомобиле приора электроусилитель руля или убедиться в рабочем состоянии отдельных его деталей, извлекать агрегат нужно полностью. Для этого понадобятся:

зубило;
головка на 8 или на 13;
удлинитель;
трещотка.

Процесс извлечение ЭУР простой и быстрый. Процесс длительный: нужно снять руль управления, взяться за подушку безопасности, затем снять кожух и последнее – замок зажигания. После всего этого можно доставать электроусилитель.
