Печка радиатора ваз 2114: неисправности замена и ремонт своими руками

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

Вентилятор.
Заслонка обдува лобового стекла.
Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
Управляющая заслонка.
Радиатор печки.
Воздуховод, направляющий поток воздуха в ноги.
Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Решение проблемы с неисправным отопителем. Промывка радиатора печки

Чистка радиатора печки ВАЗ-2114 необходимо исключительно в том случае, если агрегат забит. Такая проблема может проявить себя отсутствием тепла, которое должно при включённом обогреве поступать в салон. Поэтому, если отопитель с активированным плюсовым обогревом не функционирует должным образом, следует, прежде чем снимать радиатор, проверить уровень тосола, залитого в систему охлаждения. Антифриз в обязательном порядке должен в достаточном количестве присутствовать в системе, при этом не должно наблюдаться такое явление, как воздушная пробка.

Наиболее «древний» способ решения проблемы

Если автомобилист сомневается по поводу того, как почистить печку на ВАЗ-2114, он должен начать со слива тосола, который наполняет систему охлаждения силового агрегата.

Предварительно следует запастись несколькими упаковками лимонной кислоты, при этом в наличии должно быть не менее 100 гр. этого вещества. Затем имеющуюся кислоту следует всыпать в чистую воду. Специалисты рекомендуют предварительно вскипятить воду и отстоять её

Важно рассчитать объём необходимой жидкости, которая должна быть равна количеству тосола. В результате имеющийся раствор следует вливать в систему охлаждения

После этого следует в течение недели ездить на автомобиле в привычном режиме, не сливая лимонной кислоты с водой. По истечении недели следует убрать воду, которая будет иметь, вероятнее всего, чёрный цвет из-за примеси грязи.

Система шлангов для промывки радиатора лимонной кислотой

Единственное, что следует учесть — промывка радиатора печки ВАЗ-2114 должна осуществляться в тёплое время года или в гараже, так как ни в коем случае нельзя допускать длительного пребывания автомобиля на морозе. В противном случае вода в системе замёрзнет и последствия могут оказаться более чем печальными.

То, что рекомендуют специалисты

Если владелец отечественного транспортного средства не знает, как прочистить печку на ВАЗ-2114, он может начать со снятия патрубков, идущих от входа и выхода радиатора печки.

После этого, предварительно купив в продуктовом магазине 2 литра кока-колы, можно посредством специально приготовленного шланга, «надетого» поверх входа агрегата, сквозь лейку поместить кипяток внутрь агрегата. В систему следует влить столько жидкости, сколько поместится.

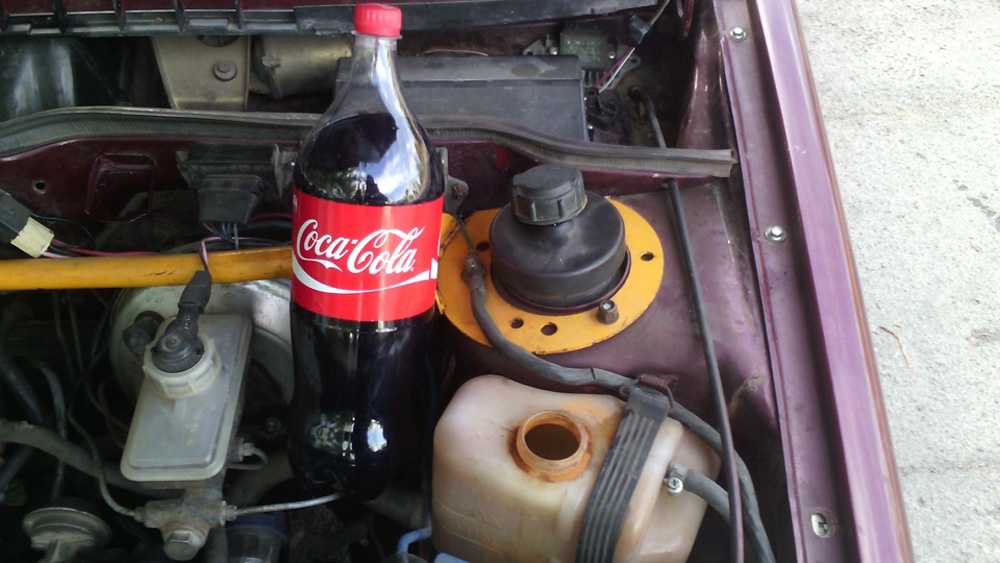

Промывка охлаждающей системы Кока Колой

Затем следует бездействовать в течение хотя бы часа. Кстати, проводить подобные манипуляции стоит не в холодное время года, чтобы машина не стояла на морозе.

После этого нужно приступить к продуванию радиатора отопительного приспособления посредством сжатого воздуха, находящегося в компрессоре. Как правило, наружу должно выйти много грязи.

Оптимизировать процесс можно посредством горячей воды. Её необходимо ввести в систему охлаждения после продува. Кстати, этот шаг можно повторить несколько раз.

Термостат и патрубки термостата ВАЗ 2114

Затем следует подсоединить к радиатору все снятые элементы, расположить в необходимых местах патрубки и долить тосол. После таких действий его уровень, вероятнее всего, уменьшится. В результате можно будет просто завести автомобиль и избавиться от воздушной пробки, в случае её возникновения.

Лада 2114 Music is My Life. › Бортжурнал › На холостых не греет печка 2114

Это пожалуй одна из очень не многих записей не про автозвук. Если честно, это я бы даже сказал крик души, поэтому писать буду много) Посвящена запись, как понятно по заголовку, проблемам с печкой. И так, суть в том, что на протяжении всего времени владения данным авто, а это около трех лет, у меня была одна проблема с печкой — ОНА НЕ ГРЕЛА НА ХОЛОСТЫХ. Решил я эту проблему только сейчас! Так как меня это, если честно конкретно достало! Почему так много времени ушло на решение, может возникнуть вопрос? Скажу так, потому что на самом деле причин плохо греющей, не греющей вообще, или греющей только на ходу печки достаточно много, поэтому трудно попасть сразу. В интернете я перечитал УЙМУ форумов, в том числе и на драйве к стати) и уйму причин почему это может быть. И дальше я напишу эти причины, и объясню какими симптомами сопровождалась конкретно моя проблема, ибо эта запись может помочь такому же как я несчастному и отчаявшемуся человеку, каким был я) начну с самого ужасного.

1. Прогорела или начинает прогорать прокладка ГБЦ. Скажу коротко, если она прогорит, вам будет точно не до печки)) так как это антифриз в масле или наоборот, дутые патрубки, клубы сизого дыма… в общем ой ой. НО ища решения причины своей проблемы, я не раз наткнулся на записи людей, у которых якобы только начала прогорать прокладка, и симптомы очень похожие. Вроде бы все нормально, а печка уже перестала греть)) В общем в отчаянии я решил поменять ту самую прокладку, и вуаля! Фиг там! все осталось как было, поэтому если уж из перечисленного ниже вам не поможет ничего, то скоро вы попадете на деньги, а так туда лезть не спешите))

2. Помпа. Очень много и чаще всего пишут что проблема в плохо качающей помпе, мол она там либо провернулась, либо выработалась, либо просто барахлит… следствие — плохая циркуляция ОЖ на холостых, печка не греет и т.п… В общем ИМХО все это полная хрень и бред! так как вы уже наверное догадались, я поменял и ее. Результат — 0! Почему это хрень? Знайте, помпа либо качает, либо она течет, а машина кипит, ну и там следствие прокладка гбц и все дела… третьего не дано! проверено.

3. Радиатор печки. Скажу так, на машине с идентичной проблемой его поменяли, угадайте результат)) все верно, ничего это не дало)) Пишут многие тоже мол он забит, либо просто не качественный сам по себе и т.д… да, бесспорно, это вариант. НО скажу вам так, забить радиатор, надо оччччень постараться. На машине, где его меняли (собственно почему и подумали что это он) в систему высыпали ДВА тюбика герметика… это как бэ может забить систему)) но, мы вскрыли снятый радиатор)) и там была лишь пара мусоринок) и больше нечего)) из этого я сделал вывод что забить радиатор надо еще конкретно постараться)) Если он течет, то спору нет, менять его)) но если сухо… то вряд ли причина там)) хотя кто знает

4. Тут напишу сразу несколько причин, дабы не затягивать писанину) -воздушная пробка. тут легко)) стали на крутой пригорок или эстакаду, открыли расширитель, газуем) сработал вентилятор, потух, закрываем крышку. Помогло? вы счастливчик) но не торопитесь, погоняйте немного)) проблема вернулась? вы несчастны как и я))) -крышка расширительного бачка. Не держит давление, не сбрасывает давление, плохая циркуляция ож, жизнь боль и т.п. стоит 150р. попробуйте)) если помогло, вам повезло. НО его неисправность сопровождается с неадыкватным поведением стрелочки температуры, так что…) смотрите уж сами)

5. Краник печки открыт не до конца. ну проверьте)

В ОБЩЕМ, это все я почерпнул из интернета)) НО та причина по которой были проблемы у меня, я не видел нигде!

Это был термостат! Да! Но все, у кого я интересовался, говорили мол а причем тут вообще это? Если он клинит, то машина либо кипит, либо не греется вообще, 90 держит? ну тогда это точно не он! ну я и поверил…) И ломал голову дальше. После всех перепробованных вариантов, я не знал что думать. стоишь холодный… чуть газнул, сразу горячий… хз… плохая циркуляция да… но почему? помпа в норме! новая! воздуха нет! радиатор не забит! но что еще? предположил, что термостат может быть просто недозакрывает большой круг… и машина греется… и 90 держит, а циркуляция на холостых получается и не туда, как говорится, и не сюда (конкретно сука в печку)) О общем так и оказалось!)) хэппи энд все дела))

Ремонт вентилятора печки ВАЗ 21132115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

Выходит из строя предохранительный элемент, призванный следить не только за отопителем вместе с его компонентами, но и за подсветкой вещевого ящика, моторчиком омывателя оптики и т. д. Это 30-амперный предохранитель расположен в специальном блоке и помечен номером F7. Как правило, поводом для его перегорания становится короткое замыкание. Сгоревший элемент надо просто заменить.
Реле зажигания находится под панелью приборов. Тоже может стать причиной неполадок с моторчиком печки, так как связано с цепью электрики. Убедиться в том, что это именно реле, можно по такому признаку: вентилятор не работает только на прогретый двигатель (подробнее про реле написано в конце).
Портится радиатор печки, в котором со временем образуется накипь. Элемент можно снять и промыть средством «Крот» или другими жидкостями.
В систему проникает воздух, образуя пробки. Это негативно сказывается на общей работе печки, в том числе и на моторчик. Поможет грамотное развоздушивание всей системы.
Неисправен добавочный резистор. Если «виновницей» является эта деталь, электричество начнёт поступать к моторчику только на третьем положении работы отопителя. Соответственно, на первом и втором режимах вентилятор включаться не будет, так как ток в этом случае идёт через резистор. Проблема решается заменой резистора.
Ослабли контакты клемм проводки, соединяющей вентилятор с электрикой автомобиля. Нужно заново затянуть их, а если они окислились — почистить.

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

Предварительно снимается боковая крышка торпедо со стороны педалей.
Затем из-под торпедо отсоединяется электрический контакт — переходное устройство между электрической системой автомобиля и моторчиком.
Откручивается также «масса», выведенная на болтик под головку «10».

После этого надо перевести работы в подкапотное пространство:

Выкрутить защитный чехол, скрывающий моторчик.
Затем извлечь удерживающие его винты.
Провода, отсоединённые в салоне машины, следует вытащить наверх.
После этого надо снять верхнюю накладку моторчика, чтобы легче его вынуть.
Потянув рукой, снять вентилятор.

Видео: как демонтировать моторчик печки на ВАЗ 2115

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

Установить вентилятор на ровной поверхности.
Соединить провода с клеммами аккумулятора.

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены

Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.

Плохо греет печка ВАЗ-2114 причины

Основные причины, из-за которых плохо греет печка ВАЗ 2114:

Завоздушенность системы.
Вышел из строя краник печки. Наличие протекания или неполное открытие.
Поломка вентилятора. Отсутствует подача теплого воздуха.
Бракованный радиаторный блок или его засорение.
Отсутствует необходимое давление создаваемое помпой.

Завоздушенность системы

В процессе остывания тосола, после работы двигателя, могут образовываться воздушные пробки. При следующем запуске мотора, помпой выгоняется воздух в радиаторный блок отопительной системы.

Для устранения данной проблемы необходимо сделать следующее:

Отключите шлангочку от штуцера карбюратора.
Снимите крышечку расширительного бочка и тщательно продуйте его так, чтобы из штуцера полился тосол.
Подключите шлангочку к штуцеру карбюратора.

Работа по устранению завоздушенности проведена.

Поломанный краник

Наличие подтекания краника или его неполное открытие, часто создает нарушение функций печного отопления автомобиля. В таких случаях разнообразие решений очень широко. Для решения такой проблемы в некоторых случаях, даже требуется замена шарового крана

Мы рекомендуем Вам действия, позволяющие устранить эту проблему без замены родного краника:

Причиной плохого открытия краника, может быть образование на нем нароста, которое привело к закиси детали. Попробуйте осуществить подтягивание тросика, подогнув пассатижами со стороны водительской двери. Действуйте очень аккуратно, чтобы натяжка не привела к срыву крана.
В случае окончательного выхода краника из строя, рекомендуем обратиться в авторемонт, либо самостоятельно провести его замену.

Поломка вентилятора отопителя

Довольно распространенной причиной отсутствия нормального отопления салона автомобиля, является плохая работа вентилятора или выход его из строя

Если Вы, наблюдаете сильный нагрев радиатора, советуем первоначально обратить внимание на крыльчатку, а точнее на наличие в ней разнонаправленности. В случае полного выхода вентилятора из строя, попробуйте определить причину, вызвавшую его неработоспособность, или осуществите его замену

Засоренность радиаторного блока

Любой радиаторный бол нуждается в периодической чистке от известкового и грязевого налета. У многих автолюбителей, даже есть личная рецептура прочистки радиаторного блока. Всем новичкам, при возникновении такой проблемы, мы рекомендуем обратиться в автосервис.

Если Вы хотите сами произвести прочистку радиаторного блока, Вам нужно:

Иметь в наличии емкость, набор ключей, очищающую жидкость и отвертки.
Необходимо произвести аккуратный прогон жидкости через радиаторный блок.
Используйте очищающую жидкость известного производителя и высокого качества.

Плохое давление в системе охлаждения двигателя

Если плохо греет печка ваз 2114 на холостых оборотах, и при наличии нормальной функциональности во время передвижения, обратите внимание на работоспособность помпы. В этих случаях, помпой не обеспечивается нормальная циркуляция тосола. Также возможен недостаток тосола в системе

Для решения данной проблемы необходимо, либо долить тосол до соответствующего уровня, либо заменить устаревшую помпу на помпу из дюрали

Также возможен недостаток тосола в системе. Для решения данной проблемы необходимо, либо долить тосол до соответствующего уровня, либо заменить устаревшую помпу на помпу из дюрали

Ухудшение работоспособности печного отопления может также наблюдаться при: прогорании прокладки ГБЦ, выходе термостата из строя, недостаточном количестве тосола и браке радиаторного блока. После определения причины, Вам не сложно будет ее устранить самостоятельно или обратившись на СТО

А так же читайте:

Регулировка краника

Способ первый

Итак:

Снимаем скобу, удерживающую оболочку троса на корпусе печного краника.
Стаскиваем трос с рычага печного краника.
Открываем краник руками в положение максимального открытия.
Отцепляем трос от рычагов.
Вынимаем этот трос. (Можете положить в заначку).
Краник закроем весной, можно вообще не закрывать.

Если такой способ не подходит, тогда:

Необходимо отрегулировать длину троса и оболочки, чтобы в крайнем правом положении рычажка на блоке рычажков краник был полностью открыт
Зафиксировать трос защелкой

Способ второй

Регулировка заслонки:

Снимаем скобу, удерживающую оболочку троса на корпусе слева — нащупаете там один рычаг.
Отводим рычаг в направлении «на себя» — это положение максимально открытого состояния.
Регулируем длину троса, чтобы в крайнем правом положении самого длинного рычажка на блоке рычажков заслонка была открыта максимально.
Фиксируем его.

Отрегулировав печку, вы сможете сделать так, чтобы нагретый воздух попадал на лобовое стекло. В салоне тоже станет теплее.

Если замена печного радиатора ваз 2114 вас не устраивает:

Переводим заслонку в позицию «горячо», наглухо закрепляем ее, замазав пластичной массой.
Трос привода при этом отправляем в хранилище запчастей. Положительный эффект чувствуется сразу, хотя температура салона отныне регулируется только краником печки.
Станет настолько тепло, что вы можете забыть о шапках и тулупах. Водителю, становится комфортно даже в сорокаградусный мороз. Холодный воздух изолирован.
Однако воздух справа будет более холодным. Все зависит от деформирования заслонки в процессе эксплуатации автомобиля: со стороны противоположной от троса крышка заслонки перестает плотно прикрываться.

Инструкция по замене радиатора печки

Если не работает вентилятор печки, при этом причина кроется в радиаторе, то его нужно просто поменять.

Замена печки или замена радиатора отопителя ВАЗ 2115 может быть произведена своими руками, для этого выполните следующие действия:

Для начала нужно отключить аккумулятор и выкрутить крышку расширительного бачка в моторном отсеке. Подставьте под сливное отверстие емкость, в которую потом слейте всю охлаждающую жидкость из системы. Если при сливе вы увидели, что качество расходного материала низкое — он слишком грязный, в нем имеются продукты износа и отложения, то этот хладагент лучше утилизировать. А после замены радиатора залить новый.
Далее, демонтируйте кожух рулевой колонки, отключите аварийную сигнализацию. Также вам нужно снять боковые накладки на центральной консоли — для этого открутите болты, фиксирующие их. Сделав это, можно демонтировать вещевой ящик с внутренними компонентами.
Далее, снимите накладку, закрывающую разъем для диагностики, открутите еще два болта и полностью демонтируйте данный разъем с центральной консоли. После этого можно произвести демонтаж штекеров с прикуривателя, а также его подсветки. Открутите винты, которые фиксируют блок управления отопительным узлом — демонтируйте его, после чего можно будет снять автомагнитолу.
Выполнив эти действия, открутите еще семь винтов, которые фиксируют щиток приборки, один из них расположен с правой стороны, под декоративной накладкой.
Используя гаечный ключ на 8 или плоскогубцы, вам нужно будет открутить винты, фиксирующие центральное крепление. Когда этот кронштейн будет отведен в сторону, от блока управления силовым агрегатом можно отключить разъем. Затем уберите кронштейн, а саму центральную консоль по возможности отведите немного в сторону. Если вы снимите торпеду, то последующая ее установка может вызвать сложности, поэтому данную часть лучше не трогать. Оптимальней всего будет зафиксировать консоль, используя для этого ромбовидный домкрат или простой деревянный брусок.
После того, как вы получите доступ к радиаторному устройству, необходимо будет ослабить хомуты, фиксирующие магистрали, идущие к этому устройству. При этом сами патрубки отсоединять нужно только после того, как вы подставите под низ емкость или положите ветошь, поскольку из них может выйти часть расходного материала.
Когда вы демонтируете все шланги, а антифриз будет слит из системы, вам нужно будет только произвести демонтаж радиатора и установить вместо него работоспособное устройство. Для снятия отопителя открутите три самореза и просто демонтируйте его из корпуса печки. Если у вас не работает вентилятор печки, то после этих действий его функциональность должна быть восстановлена.
