Как подключить линейный преобразователь к штатной магнитоле поло седан

Чем плох Bluetooth адаптер?

Перечислю быстро для общего понимания:

Занимает прикуриватель, для того чтобы подключить другие гаджеты (антирадар, видеорегистратор) нужно покупать разветвитель, а это уже «нагромождение».

• Выглядит не очень эстетично, легко задеть рукой.
• Самый главный минус – передаваемый звук. Знаете, передается по сути по радиоканалу и от этого качество страдает даже если вы запишете на USB (флешку) mp3 с высоким битрейтом (качеством), то через динамики будет проигрываться не такое высокое качество – такое ощущение что оно пережато с худшим качеством.

В общем блютуз адаптер это костыль, «уснуть» конечно не даст, но и насладиться качественным звуком тоже не позволит. Поэтому это не наш метод, нужно искать другие.

Подключение телефона к магнитоле через USB

Разберем, как подключить телефон к магнитоле USB. Как вы уже догадались, при этом подключении девайс выступит в роли флешки, накопителя данных. Через магнитолу будет проигрываться музыка, находящаяся во внутреннем хранилище или на карточке памяти гаджета.

Как подключить «андроид» к магнитоле через USB? Перед подсоединением по кабелю обратите внимание на такие рекомендации:

1. Для айфонов подключение не годится — большинство автомагнитол не распознают iPhone в качестве накопителя. Исключение — отдельные модели от Alpine, Kenwood, BOSS, JVC, Pioneer. В инструкции сказано, что аудиосистема поддерживает коннект с айфоном по USB-проводу.
2. Чтобы соединить «андроид» с магнитолой, вам будет нужен шнур USB — Micro USB либо USB — USB Type-C (для последних моделей на базе Android). Лучше всего брать тот, что входит в комплект с гаджетом — он предназначен как для зарядки, так и для передачи цифровых данных. Если вы покупаете кабель отдельно, убедитесь, что он не «заточен» только под одну зарядку.
3. Изучите инструкцию магнитолы — она должна быть оборудована USB-портом. Если аудиосистема встроенная, вы обнаружите его в подлокотнике или бардачке.
4. Вы сможете прослушивать только музыку из внутренней/внешней памяти телефона. Доступа к песням из браузера, приложений, музыкальных сервисов не будет.
5. Вы «убьете двух зайцев» — будете слушать песни и заряжать девайс.
6. Такой коннект годится не только для смартфонов, но даже для кнопочных телефонов.

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал.

И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

1) Приобретение новой магнитолы

Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей. Но, как уже писалось выше, если деньги не проблема, то все сразу решается, в противном случае читаем дальше.

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям.

Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

3) Установить линейный преобразователь

Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

4) Выбирать усилитель или сабвуфер с низкоуровневым входом

Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.

Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!

Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».

Инструкция по подключению без усилителя

Место монтажа сабвуфера зависит от модели автомобиля и конструкции низкочастотного динамика. Оборудование размещается в багажном отделении, от смещений удерживается упорами, прикрепленными к обшивке пола. Встречаются устройства, располагаемые под сиденьем переднего пассажира. Сабвуферы скрытого монтажа имеют уменьшенные размеры, позволяющие поместить устройство в узкой полости под креслом. При установке необходимо учитывать расположение вентиляционных коробов и электрических кабелей штатной системы обогрева сиденья.

Акустический двойной межблочный кабель стандарта RCA прокладывается через салон автомобиля вдоль штатных электрических жгутов. Для обеспечения защиты шнура используется гофрированный рукав, который прокладывается вдоль порогов автомобиля. Сверху магистраль закрывается ковролином обшивки пола и пластиковыми облицовками. На концах кабеля требуется смонтировать разъемы, предназначенные для подключения к головному устройству и низкочастотному громкоговорителю.

Ряд магнитол оснащены штатным жгутом кабелей, в котором имеется круглый коннектор для подсоединения сабвуфера. Поскольку оборудование подключается через 2 штекера, то необходимо использовать дополнительный разветвитель. Изделие размещается рядом с динамиком, через салон прокладывается кабель RCA, но при этом используется только 1 ветвь. Имеющиеся на конце разветвителя «тюльпаны» подключаются к разъемам низкочастотной колонки.

Чтобы подключить пассивный сабвуфер к тыловым выходам магнитолы, следует объединить выходы в общую схему. К выходам на задние колонки подключается оборудование с мощностью ниже суммарной отдачи каналов. Например, головные проигрыватели Pioneer, оборудованные 4-канальным усилителем мощностью 50 Вт на поток, позволяют использовать низкочастотный динамик мощностью не выше 70 Вт.

Для обеспечения функционирования сабвуфера требуется включить требуемый режим работы через меню головного устройства. Пользователь может выбрать режим нормальной или обратной фазы. После выбора необходимого параметра настройки сохраняются в память магнитолы. При отключении питания или нажатии на специальную кнопку сброса память очищается, настройку потребуется повторить заново.

Отдельно регулируется частота среза, которая выбирается из ряда значений. Количество допустимых вариантов зависит от модификации проигрывателя. Для обеспечения насыщенного звучания выполняется настройка фильтра верхних частот, который прекращает трансляцию соответствующих звуков через штатные фронтальные и тыловые динамики. В головных устройствах используется параметр дополнительного усиления низких частот, значение выбирается из ступенчатого диапазона.

Поскольку прямое подключение не обеспечивает высокого качества воспроизведения звука, то рекомендуется коммутировать низкочастотные колонки через дополнительный усилитель. Оборудование подключается к головному устройству дополнительным сигнальным кабелем, по которому подается импульс на включение. Для питания усилителя требуется проложить отдельную магистраль к аккумуляторной батарее, снабдив ее предохранителем, установленным в специальном корпусе. Подключать усилитель к цепям габаритного освещения или подсветки салона запрещается.

Как подключить сабвуфер к штатной магнитоле?

Есть три варианта подключения сабвуфера к штатной магнитоле: вывести линейный выход из него, воспользоваться отдельным высокоуровневым преобразователем или же подключиться к входам высокого уровня в усилителе. Рассмотрим их ниже.

Первый вариант

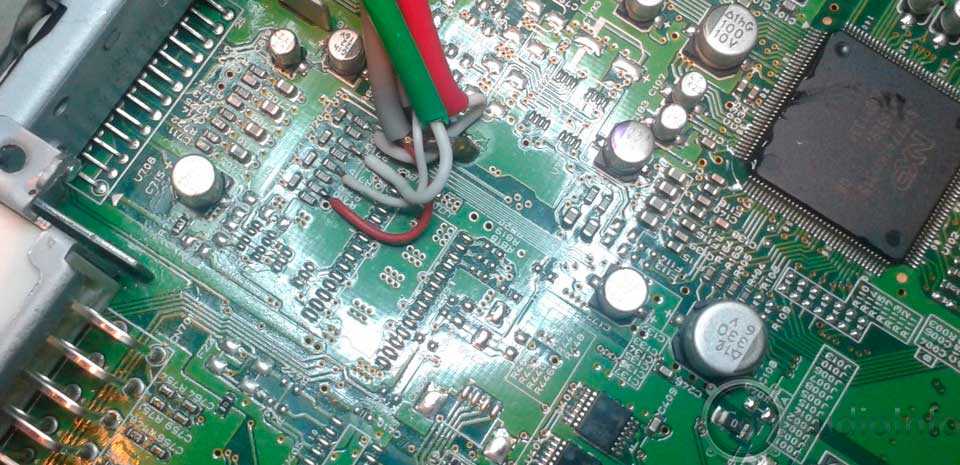

В первом варианте производится процедура, которую называют «выпаять линейники». При этом головное устройство снимается с автомобиля, разбирается, а с его платы выводятся линейные низкоуровневые выходы.

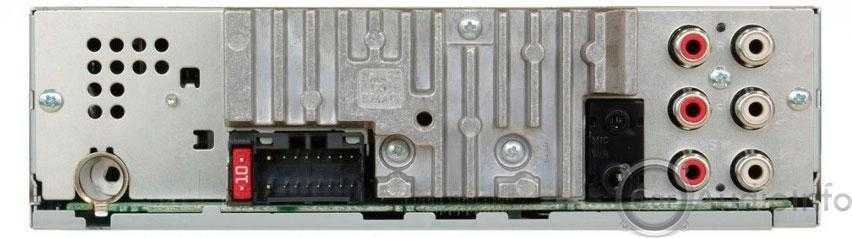

Они выглядят как два обычных RCA-разъёма. После такой операции к ним можно подключать усилитель, а к усилителю — сабвуфер.

Небольшой сложностью может быть процесс снятия штатной магнитолы. Сначала кажется, что это непосильная задача. На самом деле тут всё просто. Нужно всего лишь прочитать инструкцию, если она есть. Или найти на просторах интернета руководство по снятию ГУ. Часто люди выкладывают фотографии или видеозаписи, которые помогут вам в этом.

Обычно для того, чтобы снять штатную магнитолу, нужно отсоединить переходную рамку, если есть такая необходимость. Затем, с помощью двух или четырёх спиц, которые вставляются в небольшие отверстия на магнитоле, отщёлкиваются фиксаторы и ГУ снимается. Вместо спиц можно использовать другие подручные средства, например, тонкие металлические полоски или что-то другое, в зависимости от модели головного устройства.

Второй вариант

Второй вариант ещё проще. За сумму, которая может составлять от $20 до $100, приобретается высокоуровневый преобразователь, представляющий из себя пластиковую коробочку с торчащими из неё проводами.

С одной стороны — «тюльпаны», с другой — провода для акустики. Например:

• Audio Control LC7i,
• Connects 2,
• Hollywood HLC 3,
• Helix AFC Competition,
• Helix AAC Active,
• Carpower FGA 22HQ,
• Stinger SG N12 и другие похожие модели.

Потом нужно найти провода, идущие на задние динамики. Обнаружить их можно непосредственно на выходе из головного устройства. Чтобы узнать, что это нужные вам провода, ищите распиновку для вашей модели ГУ.

Также их можно отыскать в области центральной стойки, перед их проходом в дверь, это будет даже проще. Провода для акустики подключаются к преобразователю с одной стороны. А «тюльпаны», с помощью межблочного кабеля, соединяются с линейным входом усилителя.

Третий вариант

Третий вариант — подключить провода, идущие к задним динамикам, к высокоуровневым входам на усилителе, если они есть в наличии. Если сабвуфер активный, то есть — со встроенным усилителем, входы высокого уровня в нём также могут присутствовать.

Найти акустические провода, которые идут к задним динамикам можно так же, как и во втором варианте. Причём отрезать их полностью необязательно. Достаточно снять изоляцию и, без разрезания кабеля, подсоединить сабвуферный усилитель.

Если же динамики находятся в задних дверках, их можно не отключать, а сначала послушать.

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Подключение усилителя к штатной магнитоле

Подключение усилителя к штатной магнитоле большинства автомобилей осуществляется в следующем порядке:

1. Перед началом работы обязательно нужно отключить клеммы аккумулятора.
2. От аккумулятора к усилителю протягивается красный провод +12В. Как можно ближе к аккумулятору нужно установить предохранитель.
3. Черный провод (масса) подключается одним концом к металлической части кузова, а другим к усилителю.
4. Усилитель подключается специальными проводами к динамикам и сабвуферу.
5. Прокладывается проводка от магнитолы к усилителю с использованием специальных разъемов магнитолы. Она должна располагаться отдельно от штатной проводки во избежание появления помех.
6. Надевать клеммы на аккумулятор нужно только после полного завершения установки.

Усилитель располагается в салоне или багажнике автомобиля. Если он расположен в слишком узком пространстве, потребуется установка дополнительного охлаждения, так как во время работы усилитель сильно нагревается.

Таким образом осуществляется подключение усилителя к магнитоле автомобиля Лада Приора, Гранта, а также Калина 2, Лансер 10 и многих других. Различия появляются только в последнем пункте, так как магнитолы имеют различные разъемы. Подключение осуществляется через разъемы магнитолы с обозначением ISO или mini-ISO.

Так как различные модели магнитол имеют разное расположение разъемов, перед началом установки усилителя, необходимо ознакомиться со схемой их расположения. Ее можно найти в руководстве по эксплуатации приемника.

Преобразователь для подключения усилителя к штатной магнитоле

Другим способом подключения усилителя к штатной магнитоле является использование преобразователя. Это устройство, которое преобразовывает акустические выходы магнитолы в линейные.

У использования преобразователя есть свои плюсы и минусы.

Достоинства преобразователя для подключения усилителя к штатной магнитоле:

• При этом не вносятся изменения в штатную магнитолу. Этот момент очень важен, особенно в течение срока гарантии магнитолы.
• Низкая цена преобразователя.
• Простота установки.
• Надежность преобразователя, редкие поломки.

Каким бы способом не подключался усилитель к штатной магнитоле автомобиля, необходимо соблюдать при работе технику безопасности:

• Использовать только качественные провода без повреждений;
• Все места соединения проводов должны быть хорошо заизолированы;
• Обязательно снять клеммы с аккумулятора перед началом работы и не надевать до полного завершения установки;
• Перед началом установки ознакомиться со схемой расположения разъемов магнитолы.

При правильной установке усилителя, он увеличивает мощность штатной магнитолы, улучшает качество воспроизводимого звука, устраняет помехи

Для того, чтобы как можно дольше наслаждаться качественным звучанием без помех, очень важно выбрать хорошее оборудование и проводку

17.01.2012

</dt>

Можно, и не только по силовым проводам, так как на унифицированном разъеме головного устройства есть линейные выходы, предназначенные для этого. Другое дело, что они не являются привычными для всех гнездами под так называемые «Тюльпаны».

Ниже рисунок распиновок этих разъемов.

К сожалению сабовый выход не реализован, как  не реализовано и управление им.

Но это не является глобальной проблемой, так как имеющиеся выходы можно использоватьи для этих целей.

При использовании контакта №3 — GND линейных выходов возможно появление фона на выходе усилителя при работающем двигателе. В этом случае просто не ставьте провода экранов линейных проводов на этот контакт, а закрепите их на минус или корпус магнитолы и фон пропадет…

Надо отметить, что первый вариант головного устройства автомобиля Приора был гораздо скромнее и по функционалу и по характеристикам и по дизайну. Фото ниже:

Для тех, кто ищет спецификацию разъемов следующее фото:

 Инструкция на автомобиль и соответственно внутри нее на магнитолу открыть здесь…

Инструкция на   магнитола Гранта норма (On Do)

Инструкция на магнитола Приора новая, Гранта люкс

• https://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/282-podklyuchenie-usilitelya-i-sabvufera-k-shtatnoy-magnitole-lada-granta-kalina-priora.html
• http://1avtozvuk.ru/sovety/instrukciya-po-podklyucheniyu-usilitelya
• http://mgp-avto.ru/mozhno-li-k-shtatnoj-magnitole-priory-po/

Как подключить сабвуфер к усилителю?

• Плоскогубцы и кусачки;
• Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
• Пластиковые стяжки;
• Набор гаечных ключей;
• Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

1. Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
2. Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
3. Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
4. Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

Как подключить активный сабвуфер к усилителю?

Учитывая компактность системы (встроенного усилителя и сабвуфера) кажется простым и подключение. Однако, это не так. Рассмотрим, как подключить активный сабвуфер к усилителю:

1. Монтаж начинается с подключения силового провода к аккумулятору напрямую мостом к плюсовой клемме. Сечение кабеля должно быть большим;
2. Цепь подключения силового кабеля предусматривает предохранитель для экстренного отключения системы от АКБ, в случае короткого замыкания. Обязательное расположение предохранителя в подкапотном пространстве, рядом с аккумулятором;
3. Минусовой кабель усилителя цепляют к авто в удобной точке. Таким образом провод «-» располагается между массой кузова и сабвуфером.

Отдельные разъемы активного сабвуфера делают установку проще – достаточно прокладки коаксиального кабеля и соединение его концов с выходом автомагнитолы и звукопреобразователя. На приборе они обозначены SubOut и Lineln, соответственно.

Как подключить минус

Сечение кабеля для подключения минуса на сабвуфер можно взять чуть меньше, чем для подачи плюса. И потребуется меньшая длина кабеля около 1 метра. При мощности сабвуфера более 500 Вт минусовой провод не крепите к кузову. Его необходимо протянуть до аккумулятора.

Минус в данной системе можно пода́ть от корпуса машины. Но найдите какое-то надёжное соединение, которое обеспечит хороший контакт и надёжную фиксацию. Например, можно минусовой кабель протянуть от болта крепления сиденья. Если сабвуфер стоит сзади, от заднего сиденья. Но без скруток и других ненадёжных соединений.

Пример подключения минуса

Под болт возьмите клемму с отверстием в середине подходящего размера, а не в виде «вилки». Болт открутите, очистите шляпку и стержень, края отверстия, наденьте клемму от кабеля и установите на место. Трассу прокладывайте так, чтобы возможность повреждения была минимальной.

Можно найти зачищенную от краски площадку и прикрутить минусовой кабель туда. Но не саморезами, а болтом. И убрать грязь и ржавчину, если они есть. В чистом металле просверлить дырку и туда вогнать болт с насаженным на неё контактом от минусового кабеля. И контакт должен быть очень прочным и плотным.

Как подключить усилитель без магнитолы: пошаговое руководство

Несмотря на то что, что современный авто проигрыватели, на сегодня просто поражают своей многофункциональностью, сказать это можно, лишь об отдельных, дорогостоящих моделях. Их могут установить и посчитать соответственно, как дополнительную опцию, при покупке автомобиля у дилера производителя. Штатные автомобильные магнитолы, к сожалению, лишены многих функций и электронного оснащения. Таких как, USB-разъем, AUX соединение, линейный выход и тому подобное. Что же делать, когда покупать новую магнитолу с дополнительным обеспечением нет средств, а слушать качественную музыку хочется, коротко расскажем в данной статье.

Усилитель без магнитолы

Подключение колонок (динамиков) усилителя к штатной магнитоле автомобиля, производится по стандартной схеме, через линейный выход. С одновременным подключением плюсового провода от системы зажигания автомашины к клемме REM усилителя. В целях экономии энергии аккумулятора, рекомендуется вставлять в цепь, разрывающий контакт, тумблер или кнопку. Подключив таким способом усилитель, можно слушать музыку с любого носителя (айфон, планшет и т.п).

Усилитель без линейного выхода

Подключить усилитель к магнитоле без линейного выхода, также не сложно. Для этого понадобится специальный адаптер, купить который можно в любом магазине авто запчастей. Стандартный преобразователь уровня сигнала (адаптер) имеет четыре контактных провода, которые подсоединяются к проводам, идущими на колонки от автомобильного проигрывателя и на два выходных штекера — тюльпана.

Колонки без усилителя

Подключить колонки к магнитоле без усилителя можно самостоятельно. Главное различать как тип сабвуфера включается в работу, активный или пассивный. Потому как, пассивный сабвуфер подключить к магнитоле без усилителя, невозможно. И для его активации придется задействовать аппарат усиления звука.

Активным называют сабвуфер с встроенным усилителем мощности, что позволяет убрать нагрузку от низких частот с штатного усилителя магнитолы. А также имеющий активный кроссовер для фильтрации высокочастотных звуков, своими руками.

Пассивный сабвуфер, это не оборудованный мощностным усилителем аппарат, и подключаемый только параллельным способом по отношению к с основными колонкам, или вообще к обособленному каналу. Главным минусом подключения пассивного сабвуфера является то, что при работе образуются дополнительная нагрузка на выходные усилители стерео каналов.

Инструкция, как подключить активный сабвуфер к магнитоле без усилителя

Перед тем, как приступить к подключению именно активного саба, на задней части панели авто магнитолы, находим два входных порта и соединяем их посредством линейного провода с входом на сабвуфере.

Подключаем электропитание через провод от плюсовой клеммы аккумулятора к сабу.

Минус-провод, по тому же принципу, батарея — сабвуфер.

Устанавливаем возле аккумуляторной батареи обязательную и очень важную при установке такого рода, деталь — предохранитель.

Так как,при воспроизводстве усилителем звуков низкой частоты, усиливается (значительно) потребление электро мощности и как следствие, нагрузки на всю электро сеть автомобиля, в цепь сабвуфера питания вмонтируется конденсатор, обеспечивающий безопасность при перегрузках.

Следующим этапом после подсоединения сабвуфера к штатному авто проигрывателю, является настройка верхнего ограничения низких частот колонки и нужной фазы колебания динамика.

Пошаговое видео руководство, как подключить саб к магнитоле без усилителя.

Замена штатной магнитолы Киа Рио

При замене проигрывателя на более продвинутую магнитолу (штатную) в автомобиле, не стоящем на гарантийном техническом обслуживании, описанная нами выше проблема отсутствует. И вы легко можете осуществить ее самостоятельно по любой из двух схем, предложенных нами.

• 1 вариант. В случае необходимости (была установлена неродная для авто аудиосистема) удаляется (обрезается) автомобильная проводка или штекерное соединение самой магнитолы. Затем по цветовой схеме (распиновке) производится новое подключение согласно заводским требованиям.
• 2 вариант. Старая магнитола была штатным устройством для авто Киа, и в ее соединения не вносились изменения. Подключение производится по инструкции через штекеры ISO. Единственное, что может вызвать затруднение, – это установка переходных рамок и расширение посадочного места для 2 Дин магнитол и ММС на Андроид, так как производитель изначально оставляет место только для проигрывателей формата 1 Дин.

Не имея каких-либо нареканий в адрес самого автомобиля, крайне не понятна вся устроенная корейскими разработчиками кутерьма с его штатным оборудованием.
