Замена стеклоочистителей ваз 2110 своими руками

Моторедуктор от Volkswagen Transporter

Электродвигатель от Фольксвагена требует небольшой переделки, но те, кто пошел по этому пути, как правило, довольны дальнейшей работой дворников и стабильностью стеклоочистителя.

Такая замена требует небольшой переделки. У «десяток» 2005 г. электродвигатель на трапецию подключается рычажком, имеющим большое отверстие. Поэтому рычажок достаточно поменять (взять нового образца), и все подойдет идеально.

И еще один момент: устанавливая мотор на трапецию, нельзя ставить граверы вместе с болтами, чтобы кривошип их не задевал во время работы.

Моторчик стеклоочистителя ВАЗ 2110 v10-07-0001 от Volkswagen Transporter

Такая замена избавит вас от медленных дворников, и даже в сильный ливень они будут хорошо справляться с возложенной на них задачей – обеспечения хорошей видимости.

«Что может быть проще замены «моторчика дворников»?!» — думал я, составляя список покупок.И вот я в магазине: по складу компьютер выдает два варианта «нового» и «старого» образца! Идем к витрине — действительно. В старом разъем «десяточный», в новом — «приоровский». Ушел на склад, не нашел. Пробили по базе есть вроде и у них и в остальных магазинах, короче еду во второй магазин.Долго искали на складе — принесли: без коробки с номенклатурным номером, намалеванным штрих-корректором. По базе он идет как «моторедуктор стеклоочистителя передний ВАЗ 2110,2112,2123 (!), г. Калуга.» — 1500р. где-то стоит. Беру!Разбираю свою конструкцию, вижу следующее — штоки, которые с посадочными шлицами разного диаметра… бывает…не удивлен абсолютно! Даже тому, что мой редуктор в одну линию с мотором, а новый расположен под углом к мотору, благодаря чему мотор упирается в трапецию и не стыкуется плотно. А вместо шестиконтактного разъема — четырехконтактный. Фигня! Лада же!

Еду в магазин с твердым намерением сдать моторедуктор и купить новый с трапецией дабы подошло (в результате демонтажа обратил внимание, что шлицы на поводках практически отсутствуют). Комплекта в сборе не оказалось, но продавцы попались пытливые — решили подбором действовать!Дальше весь персонал магазина дивился многообразию запасных деталей отечественного автопрома в течении двух часов

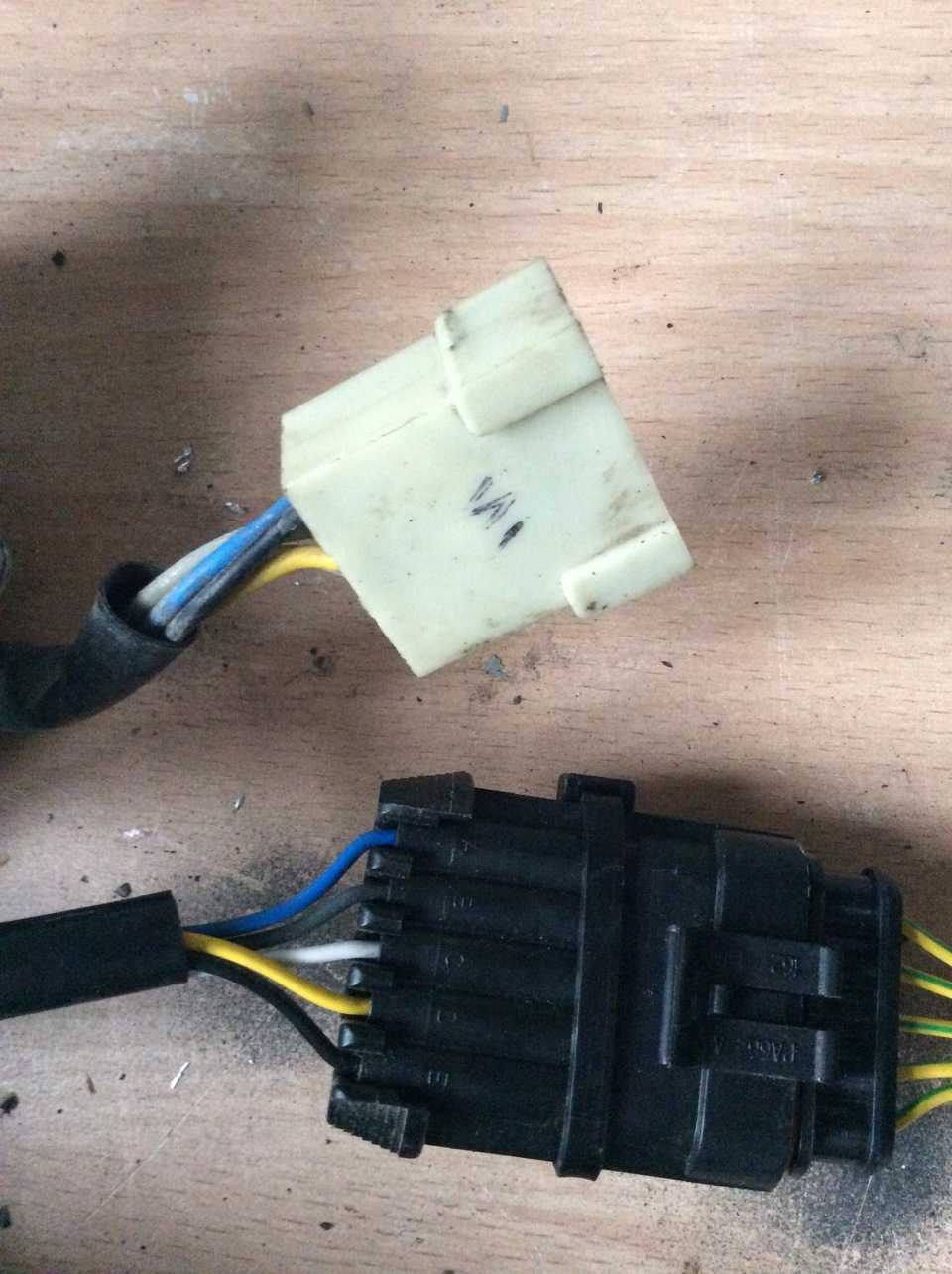

Вкратце:1. Идем от разъема: находим три варианта с шестиконтактной фишкой, по четыре и шесть проводов задействовано (в моем ПЯТЬ), однако абсолютно другая посадка на трапецию «восьмерочные» все короче.2. Идем от трех посадочных болтов: три варианта, по диаметру штока подходит только один «2170» с «приоровским» разъемом, тот самый «нового образца», посмотрели по проводам — пять их, нашли ответную фишку за 150р., решил заменю свою «старую». ОК!

3. Приносят трапецию «2170», а эта сука не садится, ни кронштейном на редуктор, ни шлицами на тягу. У тяги диаметр тонкий (т.е ни как в «купешке»). + посадочное место кронштейна Уже, чем у моторедуктора.

Короче через два часа нервы сдали уже у персонала, звонят в другой магазин — там есть моторедуктор «приоровский» в сборе. Отправился туда, прихватив ответную фишку. В итоге пришлось взять такую.

+ поводки под дворники.

Без дворников в дождь или снегопад далеко не уедешь, поэтому мы сегодня обсудим тему, почему на ВАЗ 2110 не работают дворники, как поступать в такой ситуации.

Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

2110-5205015
2110-5205015-01
2110-5205015-11
2110-5205015-20
2110-5205015-21

Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут: 1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10», соответственно придется заменить поводки дворников. 2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).

Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.

Если у вы оказались в подобной ситуации, то вот решение:

Снимаете моторедуктор вместе с рейкой (взгляните на моторный щит, там вы найдёте две гаечки в области, где располагается кожух печки). Также будут две гаечки поводков стеклоочистителей.
Удаляйте с него крышку, поджимаете контакт, а потом капните немного суперклея (одна кривошипная гайка и четыре винтика).
Когда сборка будет завершена, система станет функционировать должным образом.

Ремонт трапеции стеклоочистителя ваз 2110 своими руками

Лучшие новости сайта

Актуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу, точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена

Установка новой трапеции производится в обратном порядке.

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Заметим, что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Лучшие новости сайта

Замена дворников ВАЗ-2110

Процесс замены дворников на «десятке», как, впрочем, и на любом другом автомобиле, очень простой, и не отнимет у вас более пяти минут. Да и инструмента для этого никакого не потребуется. Порядок работ следующий:

ветровое стекло накрываем плотной тканью, чтобы защитить его от возможных повреждений;
отгибаем поводок дворника от лобового стекла;
приподнимаем защелку механизма крепления вверх, проворачиваем каркас на 90 градусов вокруг направляющей и сдвигаем его вниз, снимая с крючка поводка;
направляющую нового дворника заводим в крючок крепления и загоняем ее в конец изгиба до щелчка защелки.

Монодворник на ВАЗ 2110

Один дворник для чистки лобового стекла — стиль DTM-машин. Также одна щетка устанавливается на некоторые модели Mercedes Benz и BMW. Каким образом можно установить один дворник на ВАЗ 2110, что для этого потребуется, и на сколько хорошо будет чистить один дворник вместо двух ?На ВАЗ 2110 вместо двух дворников устанавливают один не для того, чтобы он лучше чистил лобовое стекло, а исключительно из-за красоты и стиля. Не буду спорить если Вы скажите, что один дворник отчищает стекло хуже чем два Несмотря на это многим нравится необычный стиль и некоторые подчеркивают его, устанавливая один дворник вертикально:

Установка одного дворника вместо двух

Самый простой способ сделать монодворник своими руками: Переделывать ничего не нужно, все предельно просто. Устанавливаем водительский поводок на место пассажирского и закрепляем его так, чтобы щетка находилась выше штатного расположения.Таким образом, пассажирский дворник выполняет точно такую же траекторию движения, но начальное положение щетки будет выше штатного.В результате один дворник будет перемещаться на 90-100 градусов.Чтобы получить большую площадь отчистки лобового стекла одним дворником нужно:

Снимаем шумоизоляцию моторного отсека и жабо, затем снимаем механизм стеклоочистителя, и разбираем.
Меняем местами оси поводков (2ой выкидываем)
Трапецию возможно придется чуть подогнуть, чтобы ничего не цеплялось.
Ставим длинный поводок (можно снять прямой поводок с заднего стекла от ВАЗ 2112)

В результате один дворник будет перемещаться на 140-160 градусов.Оптимальная длина одной щетки для ВАЗ 2110 будет составлять около 61см. Таким образом, щетка будет отчищать максимально возможную площадь стекла.Кроме этого, сделать одну щетку вместо двух можно и другими, но более сложными способами:

Менять передаточное отношение (укоротить привод тяги дворника пассажира и чуть нарастить тягу от мотора, либо вытянуть её саму, либо распилить до соединения с направляющей рейкой и наварить чуток)
Использовать стеклоочиститель с одним дворником от иномарки (лучше купить монодворник от иномарки на разборке, т.к. новый механизм стеклоочистителя с одной щеткой будет хорошо стоить )

Кстати говоря, чтобы добиться отчистки стекла одной щеткой полностью, от края до края (то есть около 170 градусов), то без существенных изменений не обойтись. Придется подгонять, отпиливать и наращивать тяги и пластинки, сплющивать трубки (чтобы ничего не задевало) и т.д.. Все определяется уже на месте методом постоянного подбора и примерок.Могу сказать, что примерно процесс будет выглядеть, как при изготовлении монодворника для ВАЗ 2108-09, 2114-15: scc.pnz.ru или drive2.ru. (механизм стеклоочистителей десятки несколько другой)Видео, монодворник ВАЗ 2110 (метод сварки)

Изменение расположения монодворника

После того, как у Вас осталась одна щетка, можно по желанию задать ей начальное положение.Например, установить монодворник в вертикальном положении, или чтобы щетка находилась слева или справа.Задать начальное положение дворнику можно различными способами:Если изучить, как двигается тяга c пластиной, то станет ясно, что моторчик крутится постоянно в правую сторону (по часовой стрелке). Когда пластина в крайней правой точке (пластина и тяга в одной плоскости и параллельны), значит дворник в положении направо.Если нужно монодворник закрепить вертикально, тогда нужно ослабить гайку, которая прижимает пластину к моторчику, и передвинуть пластину перпендикулярно.Для того, чтобы дворник находился вертикально можно поступить по другому. Для этого потребуется разобрать привод, вытащить пластиковую шестеренку, снять металлическое кольцо и установить его назад повернув на 180 градусов (возможно, придется немного подточить пластиковую шестерню).Также не исключено задание положения дворника через доработку реле стеклоочистителя. Правда этот способ не пользуется популярностью.Спасибо LilGeP за помощь в составлении статьи.

Заключение

Монодворник на десятке — это стиль, поэтому не нужно ждать от одной щетки полной отчистки лобового стекла. На иномарках стеклоочиститель с одной щеткой имеет более сложную конструкцию, которая позволяет щетке двигаться хитрой траекторией (волнообразно, рисунок чистки лобового стекла похож на бабочку).Кстати у многих такой тюнинг вызывает ассоциации связанные с Окой Кстати, а Вы знаете какие дворники лучше выбрать?

Монодворник на ВАЗ 2110 — это..

Замена стеклоочистителей ваз 2110 собственными силами

Стеклоочиститель ваз 2110, его ремонт и замена

Оценить работу дворников можно простым способом при помощи небольшого теста. Нужно взять стакан с водой и вылить его на лобовое стекло, после чего включить дворники. В случае, если при одном-двух проходах щёток стеклоочистителей на стекле будут заметны потёки или разводы, требуется срочно сменить щетки стеклоочистителя. Замена стеклоочистителей ваз 2110 – это процесс нужный. Если этим пренебрегать, в сильный дождь будет обеспечиваться плохая видимость, которая в частых случаях становится причиной ДТП. В данной статье рассмотрим, как проводится замена стеклоочистителя ваз 2110 своими руками.

Мотор стеклоочистителя ваз 2110 – советы автовладельцев по ремонту и замене

Как разобрать и отремонтировать мотор стеклоочистителя ВАЗ 2110

Ремонт дворников ВАЗ 2110 в основном заключается в правке поврежденных либо деформированных рычагов или тяг, а если это невозможно, то в их замене новыми деталями. Если моторедуктор стеклоочистителя ВАЗ 2110 находится в неисправном состоянии, то его придется заменить новым. По поводу ремонтных работ можно сказать, что мотор стеклоочистителя ВАЗ 2110 допускает только замену шестерен, а также зачистку контактов кольцевого включателя и зачистку коллектора.

Итак, чтобы произвести ремонт стеколоочистителя на ВАЗ 2110 надо сначала снять с машины стеклоочиститель. Для этого в первую очередь откручивается гайка крепления провода, с валика моторедуктора снимается проводок, откручиваются три болта, крепящие редуктор, дальше моторедуктор стеклоочистителя автомобиля ВАЗ 2110 снимается с кронштейна, а с него снимается защитная пленка. На следующем этапе нужно открутить два винта крепления и снять пластмассовую крышку. Затем опять откручивается два винта крепления, после чего снимается панель вместе с контактами выключателя и снимается прокладка. Дальше надо вытащить шестерню, пластмассовую шайбу и валик моторедуктора, дальше вытаскиваются промежуточные шестерни. Чтобы в дальнейшей сборке не возникало трудностей, шестерни следует промаркировать относительно их осей, ведь они имеют противоположный наклон зубьев.

На следующем этапе придется снять с электродвигателя редуктор, вынуть якорь и все детали отчистить от старой смазки и грязи. Обязательно проверьте, насколько легко в щеткодержателе перемещаются щетки стеклоочистителя ВАЗ 2110. Они обязаны там перемещаться без любых заеданий и свободно. Если щетки уже имеют сколы, либо являются изношенными, их следует сразу же заменить, либо заменить моторедуктор в сборе. Кстати меняя щетки стеклоочистителя машины ВАЗ 2110 нужно обязательно припаять их выводы к щеткодержателю. К тому же еще следует осмотреть пружины щеток, если они потеряли упругость или сломались, обязательно поменяйте их.

Ремонт дворников авто ВАЗ 2110 также включает в себя и зачистку коллектора мелкой шкуркой, особенно если на нем имеются царапины риски или он грязный. Если же коллектор обгоревший или сильно изношен придется заменить якорь либо моторедуктор в сборе. Если на шейках якоря будут обнаружены следы заедания, их придется зачистить мелкой шкуркой.

Те шестерни редуктора, которые имеют поломанные или сильно изношенные зубья следует заменить. А поврежденные резьбы валиков рычагов щеток и поврежденные шлицы нуждаются в замене тяг в сборе.

Окисленные или подгоревшие контакты выключателя следует почистить мелкой шкуркой. А те резиновые подушки, которые потеряли эластичность или порвались необходимо заменить. Для того чтобы вытащить подушку, с нее сначала придется вынуть распорную металлическую втулку.

На последнем этапе ремонта стеклоочиститель собирается в обратном порядке, только при этом учитывается один момент: наклон зубьев промежуточных шестерен должен быть противоположным, к тому же перед установкой их необходимо смазать смазкой вместе с червяком вала якоря.

Чтобы не сломать щетки, при установке якоря, следует утопить их направляющие. Затем якорь устанавливается в корпус редуктора, а на него ставится корпус мотора стеклоочистителя ВАЗ 2110. После сборки с целью центровки подшипников надо постучать по корпусу моторедуктора деревянным молотком.

21.04.2015

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться .

Принцип работы

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания .

Как ухаживать за дворниками, чтобы продлить срок их службы

Чтобы дворники служили как можно дольше, придерживайтесь следующих советов:

Испачканные грязью щетки протирайте чистой влажной тряпкой или губкой. Так вы не только избавитесь от грязи, но и убережете стекло от царапин.
Если переднее стекло покрылось слоем пыли, а в омывателе автомобиля закончилась жидкость, не включайте очиститель. Это также приведет к образованию на стекле царапин.

В зимнее время, особенно в снегопады, не оставляйте дворники, прислоненными к ветровому стеклу – они примерзнут. Лучше приподнять поводки так, чтобы щетки находились в подвешенном состоянии.
Если дворники все-таки примерзли, ни в коем случае не пытайтесь отодрать их силой. Так вы только повредите резинку. Запустите двигатель, включите печку в режим обдува лобового стекла и дождитесь, пока оно разморозится.
Сбивать лед с каркаса или щетки также нельзя. Аккуратно изгибайте резинку до тех пор, пока он не отслоится мелкими частями.
Осуществляя замену дворников, положите на лобовое стекло какую-нибудь плотную ткань. Это убережет его в случае, если подпружиненный поводок выскользнет у вас из рук.

Автомобили Тормоза дисковые задние на ВАЗ-2114: замена своими руками

Автомобили отечественного производства надежные и довольно долговечные, несмотря на то, что их повсеместно ругают. Низкая стоимость, доступность элементной базы – это ключевые моменты при выборе машины. Но кажды…

Автомобили Термостат ВАЗ-2114 — замена своими руками

К сожалению, качество сборки отечественных автомобилей значительно отличается от зарубежных не в самую лучшую сторону. Все составляющие детали наших машин служат на порядок меньше импортных, и термостат не является ис…

Автомобили Стоит ли производить на ВАЗ-2110 ремонт своими руками?

Наверное, каждый при покупке автомобиля задумывался о стоимости ремонта и запчастей, а также о месте, где можно будет произвести ремонт. Так сложилось, что отечественный автопром выпускает весьма простые по конструкци…

Автомобили Маслосъемные колпачки ВАЗ 2107: замена своими руками

Необходимы для снятия лишней смазки с клапанов маслосъемные колпачки ВАЗ-2107. Замена этих компонентов требуется в том случае, если они потеряли свои качества. В идеале колпачки должны быть мягкими и плотно облегать п…

Автомобили Тормозные колодки ВАЗ-2114: замена своими руками

Замена тормозных колодок ВАЗ-2114 осуществляется при чрезмерном износе элементов

Очень важно поддерживать всю тормозную систему в работоспособном состоянии. От того, как она будет работать, зависит не только удобство…. Автомобили Бампер ВАЗ-2105: замена своими руками

Автомобили Бампер ВАЗ-2105: замена своими руками

Многие владельцы ВАЗ-2105 сталкивались с проблемой замены бампера своими руками. Сама процедура — достаточно простая и не требует специальных навыков или умений. Потребуется только набор инструментов и 10-15 минут сво…

Автомобили ВАЗ-2110, задние тормозные колодки: замена своими руками

Автомобиль ВАЗ-2110 по праву можно считать народным. С этой машиной знаком каждый, или по крайне мере видел ее на улицах города. «Десятка» — весьма неприхотливый в обслуживании и ремонтопригодный автомобил…

Автомобили Ваз 2110: замена лобового стекла своими руками. Пошаговая инструкция и рекомендации

На автомобилях ВАЗ 2110 замена лобового стекла – это не такое уж и редкое явление, как кажется. В процессе эксплуатации машины возможны попадания в него различных предметов (например, камней). При необходимости …

Автомобили ВАЗ-2110: замена передних стоек своими руками

На автомобилях ВАЗ-2110 замена передних стоек проводится с периодичностью, которая зависит от множества факторов. Во-первых, большую роль играет стиль езды. Во-вторых, качество изделий. В-третьих, то, по каким дорогам…

Автомобили ВАЗ-2110: замена ШРУСа и пыльника своими руками

На автомобиле ВАЗ-2110 замена ШРУСа занимает немного времени, а для работы потребуется малое количество инструмента. Из специального оборудования только съемник для наконечников рулевых тяг. Но вам будет очень непрост…

Не работают дворники на ВАЗ 2110

Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две

Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель.

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12

При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть. Разъединяем колодки моторедуктора стеклоочистителя

Разъединяем колодки моторедуктора стеклоочистителя.

Откручиваем гайку левого крепления трапеции.

Отворачиваем гайку с другой стороны.

Отворачиваем крепление кронштейна моторедуктора.

Снимаем трапецию со шпилек и извлекаем.

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол , но он теряет свои свойства при минусовых температурах.

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка , необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Подмена мотора и трапеции стеклоочистителя

Конструкция стеклоочистителя на ВАЗ 2110 довольно надежная и при обыкновенной эксплуатации мотор и сама трапеция может тихо отходить и все 300 000 км, что было подтверждено личным опытом многих хозяев. Но бывают и исключения из правил.

Часто бывает такое, что обходятся шлицы либо конструкция трапеции просто ломается. Если у вас появились подобные задачи, то ниже будет рассмотрена процедура ремонта.

Чтоб поменять все детали стеклоочистителя, нам пригодится последующий инструмент:

отвертка плоская и крестовая
головка торцевая на 10 мм
трещоточная ручка

Чтоб выполнить эту работу, сперва нужно выполнить некие предварительные деяния, а конкретно:

Снять накладку лобового стекла (жабо)
Снять теплоизолятор и уплотнитель под капотом
Отсоединить один конец резинки расширительного бачка и отвести его в сторону

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

Снимите приборную панель.
С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
При работе слышится непривычный шум.
Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Конструкция дворника

Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.

Дворники с металлическим каркасом

Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.

Дворники с пластиковым каркасом

Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.

Бескаркасные дворники

Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.

Виды дворников

Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Зимние щетки.

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Гибридные.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Что влияет на состояние трапеции

Главной причиной всех проблем, связанных с трапецией, является место расположения механизма. Мотор и трапеция дворников находятся прямо под стеклом.

В данном участке постоянно скапливается грязь, мелкие абразивные частицы, воды и омывающая жидкость.

Это приводит к износу в местах подвижных соединений и вымыванию смазки. Наблюдается активный износ пластиковых втулок шарниров, появляются люфты, заметно увеличивается сопротивление во время работы и растут нагрузки на моторчик. В подобных условиях трапеция на дворники и моторчик быстро выходят из строя.

Как правило, трапеция ВАЗ 2110 требует ревизии каждые 2 года. Под такой ревизией следует понимать чистку трапеции от грязи и дополнительную смазку. Если этого не сделать, уже через 5-6 лет потребуется замена или ремонт трапеции (используется ремкомплект трапеции).

Мотор и трапеция дворников расположены непосредственно под стеклом, поэтому часть воды или омывающей жидкость попадает на них. Помимо воды туда попадают пыль, грязь и различный мелкий мусор. Все это приводит к изменению свойств смазки и ухудшению работы трапеции. Когда смазка теряет свои свойства, начинается износ пластиковых втулок шарниров, в результате появляется люфт и увеличивается сопротивление при работе.

Электромеханические неполадки

Не подающий признаков жизни электродвигатель, отсутствие щелчка и сгоревший предохранитель F5 – все эти проблемы указывают на неисправности в моторедукторе, которые можно устранить, если заменить один из узлов:

загрязненный коллектор в роторе электродвигателя;
щетки, обеспечивающие непрерывный контакт в двигателе;
подгоревший коллектор;
нарушенную обмотку якоря.

Есть и другие варианты: электродвигатель не хочет работать, но есть щелчок, или перегорает предохранитель. В этом случае нужно как можно быстрее вернуть левый рычаг в базовое положение, так как эти неполадки говорят о наличии короткого замыкания в электродвигателе. Его нужно полностью менять. При этих же неполадках возможно наличие мелких неисправностей: щеток, примерзших к стеклу, или дворников, задевающих детали кузова. При таких обстоятельствах нужно аккуратно отделить щетки или выпрямить рычаги их крепления.
