Как снять рампу и проверить форсунки ваз-2107-20

Чистка и замена форсунок на автомобиле ВАЗ-2107

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС.

Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания.

Схема устройства топливной системы «семерки» — на картинке ниже.

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной «классики».

Признаки неисправности топливных форсунок на «2107» таковы:

Нестабильная работа ДВС на холостом ходу;
Автомобиль глохнет при трогании с места;
Ощутимое падание мощности;
Посторонние шумы и вибрации в работе мотора;
Рывки и провалы во время движения;
Чрезмерное количество выделяемых выхлопных газов;
Изменение расхода топлива.

Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.

Диагностика неполадок

Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:

Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. «Бывалые» рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, «семерку» комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить «высоковольтники», идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

Баночка с очистителем инжектора;
Набор накидных или рожковых ключей;
Набор отверток;
Шприц 5-7 мл;
Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
Демонтируем фиксатор тросика газа «плоской» отверткой;
Снимаем тросик акселератора и его кронштейн;
Демонтируем топливопроводы и крепления трубок;
Демонтируем шланг ВУТ;
Демонтируем кронштейны топливопроводов и впускной коллектор;
Удаляем болты крепления топливной рампы;
Ослабляем жгут крепежа форсунок;
Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

Снятие и промывка форсунок

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

Приступаем. Откручиваем хомуты крепления воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.

Снимаем патрубок.

Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая.

Открывая дроссельную заслонку, снимаем тросик газа.

Откручиваем крепление тросика газа используя «головку» на 10 мм.

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой.

Снимаем вакуумный шланг с регулятора давления топлива.

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой.

Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм. Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

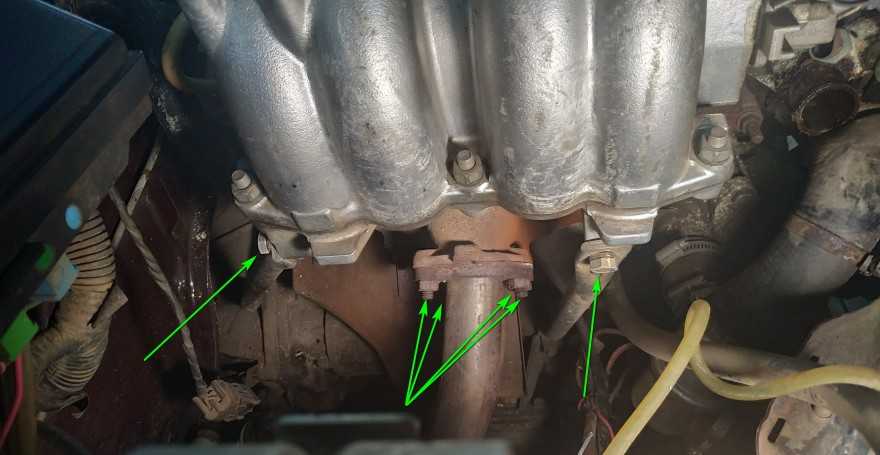

Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм. Убираем шайбы.

Снимаем крепеж топливопроводов

Снимаем впускной коллектор и убираем его в сторонку.

Откручиваем болты крепления топливной рампы шестигранником на 5 мм.

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя.

Вытаскиваем рампу вместе с форсунками. Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу «монтировкой».

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах.

Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе.

Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя.

Мы видим ржавчину как в самих форсунках, так и в топливной рампе. Человека где-то заправили бензином с водичкой.

Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках. Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.

Устанавливаем новые уплотнительные колечки на форсунки, предварительно сняв старые, поддевая их отверткой.

На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета, она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучше оставить их, так как качество новых оставляет желать лучшего.

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502.

Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом .

Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40. Это помогает не повредить колечки при установе.

Устанавливаем фиксаторы форсунок на место

Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону

Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40.

Перед разборкой мы обратили внимание, что «хлопушка» и дроссельная заслонка очень грязные

Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую «хлопушку» .

Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива.

Смотрим на состояние прокладки дроссельного узла, при необходимости заменяем новой.

Устанавливаем новые уплотнительные колечки бензопроводов.

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на «закрутках») и нового (на «защелках») образцов. В нашем случае установлен фильтр старого образца.

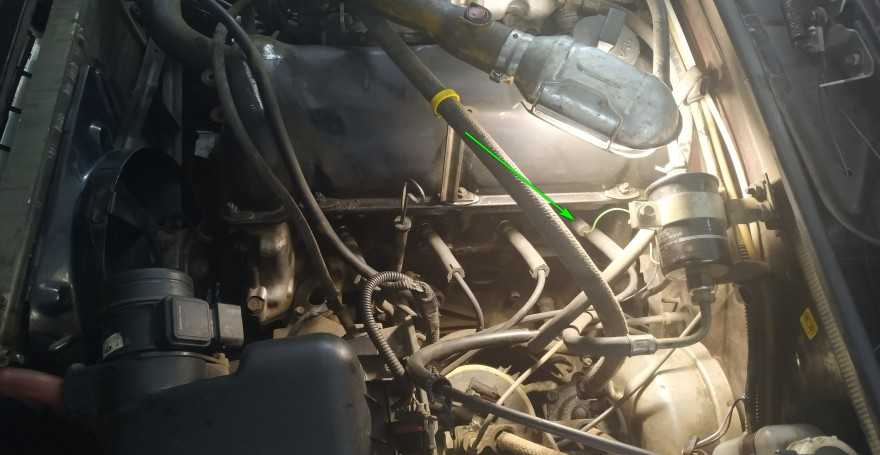

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр «головкой на 10 мм.»

Вот что выливалось из фильтра в нашем случае.

Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода. Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.

Затягиваем топливопроводы, не переусердствуя и придерживая их, исключая подрезание топливных колечек.

Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива и подсоса воздуха.

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

Признаки неисправности топливных форсунок на «2107» таковы:

Нестабильная работа ДВС на холостом ходу;
Автомобиль глохнет при трогании с места;
Ощутимое падание мощности;
Посторонние шумы и вибрации в работе мотора;
Рывки и провалы во время движения;
Чрезмерное количество выделяемых выхлопных газов;
Изменение расхода топлива.

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так

Проявляться это может следующим образом:

Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
Плохой запуск является не редким признаком выхода из строя форсунок;
Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
В выхлопных газах увеличивается количество токсичных компонентов;
На холостом ходу повышаются обороты.

Без снятия форсунок можно косвенно проверить их на герметичность (или течь). На видео пример: нужно открутить и приподнять топливную рампу, подать давление и посмотреть, не появляется ли течь. Проверка самая простая и только лишь на явную неисправность, однако при подозрении на форсунки это сделать не помешает.

Как почистить форсунки Ваз 2107

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Ручная чистка

Для ручной чистки потребуются:

Баночка с очистителем инжектора;
Набор накидных или рожковых ключей;
Набор отверток;
Шприц 5-7 мл;
Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
Демонтируем фиксатор тросика газа «плоской» отверткой;
Снимаем тросик акселератора и его кронштейн;
Демонтируем топливопроводы и крепления трубок;
Демонтируем шланг ВУТ;
Демонтируем кронштейны топливопроводов и впускной коллектор;
Удаляем болты крепления топливной рампы;
Ослабляем жгут крепежа форсунок;
Удаляем форсунки с топливной рампой.

Неисправности инжектора (форсунок) встречаются как на дизельных, так и на бензиновых двигателях. В схеме устройства системы питания инжекторного двигателя форсунка является элементом, который отвечает за впрыск распыленной порции топлива в камеру сгорания под определенным давлением.

Точное дозирование, герметичность и своевременное срабатывание инжекторной форсунки обеспечивают устойчивую и исправную работу двигателя на всех режимах его работы. Если форсунка «льет» (пропускает лишнее топливо в момент, когда его подача не требуется), снижается эффективность распыла горючего (нарушается форма факела) и возникают другие неисправности инжектора, тогда двигатель начинает дымить серым или черным дымом, теряет мощность, расходует много топлива и т.п.

Читайте в этой статье

троит на холостых оборотах (инжектор) | Автор темы: Josue

Сегодня первый раз не погасла лампочка инжектор на холостых троит, свечи поменял изменений нет -в чём может быть притчина?

Nikolay (Klarusia) Снял клейму подождал 30 минут завёл секунд 10 не горела а потом загорелась

Alexander (Pefilia) На диагностику только.

Sergey (Morfran) Свечи или модуль зажигания.

Alexander (Pefilia) У меня было такое, когда Бензонасос накрылся.

Alexander (Pefilia) Причин может быть масса, вплоть до воды в топливе. Гадать тут бессмысленно.

Evgeny (Crispus) Если троит на холостых, то проблема с искрой. Скорее всего катушка глючит у тебя. Можно поочередно скидывать провода со свечей, таким образом узнаешь на какой цилиндр искра не идет.

Как самому почистить форсунку инжектор ВАЗ 2107

Как известно, инжектор функционирует подобно распылителю, то есть порционно передает смесь в рабочую камеру двигателя. Протяженность цикла впрыска и кол-во передаваемого горючего закладываются в структуру блока управления двигателя внутреннего сгорания.

Система впрыска располагается внутри впускного коллектора. Передвигаясь сквозь коллектор, воздушный поток выносит топливные частицы, которые были выброшены инжектором, в камеру сгорания.

В случае загрязнения форсунок на автомобиле ВАЗ 2107, требуется выполнить чистку инжектора самостоятельно или в автосервисе.

Неисправности инжекторов – причины и характерные черты

В ходе эксплуатирования инжекторам чаще других составляющих системы подачи топлива приходится контактировать с агрессивными средами. Если инжекторы на «семерке» неисправны, это можно определить по следующим признакам:

«Заглохивание» авто при попытке тронуться с места;
Существенное падение мощности;
Сторонние шумы и вибрирования в ходе работы двигателя;
Избыточное кол-во выделяемых отходящих газов;
Перемена топливного расхода;
Нестабильное «поведение» двигателя внутреннего сгорания на холостом ходу.

Ухудшение функционального состояния инжекторов «семерки», в первую очередь, объясняется их загрязнением. Из-за некачественного топлива на стенках инжекторов появляются наслоения, снижающие пропускную способность отверстий для впрыска.

Диагностирование неисправностей

Очевидно, прежде чем снять инжекторы, следует удостовериться, что они и в самом деле засорены. Для этого существуют следующие варианты:

Слуховая проверка. Наименее эффективный метод диагностирования неисправностей. Имеет смысл его использовать лишь в случае существенного засорения отверстий.
Диагностирование состояния инжекторов посредством тестера. Гораздо более эффективный метод диагностики по сравнению с описанным выше.
Диагностирование механических параметров. Данная процедура может производиться исключительно при наличии профоборудования.

Как прочистить инжекторы

Методы очистки инжекторов многообразны. Применение конкретного варианта будет зависеть от степени загрязнения отверстий. При профилактической чистке или устранении легких засорений могут применяться специальные химсредства, использование которых не требует снятия инжекторов.

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
явные провалы и потеря динамики при попытках резкого ускорения;
машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Снятие и замена

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

Сначала неплохая видео-инструкция, ну а ниже в тексте по шагам как действовать.

https://youtube.com/watch?v=yqvs_AUaVi8

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

Топливная рампа

Топливная рампа это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускном коллекторе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
Сбросить давление в топливной магистрали;
Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
Отсоединить колодку с проводами, идущими от форсунок;
Отключить шланги слива и подачи от топливных патрубков;
Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
Сборка выполняется в обратной последовательности.

Демонтаж рампы

Обратите внимание, что под болтами крепления топливной рампы располагаются шайбы, которые следует обязательно вернуть на место в процессе обратной сборки или заменить на аналогичные новые. Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже

Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже.

Первым делом снимите топливную рампу с вашего автомобиля.
Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
Верните на место колодку с проводами, установите на свое законное место топливную рампу.

Отключаем колодку проводов

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная.

Особенности инжекторных топливных систем

К преимуществам инжекторных топливных систем (ТС) относятся:

постоянный уровень давления в топливной системе;
качественное распыление топливной смеси;
быстрое нагнетание горючей смеси;
снижение шума при работе мотора;
полная независимость комплекса от режимов эксплуатации двигателя;
возможность реализации нескольких впрысков одновременно;
снижение токсичности выхлопных газов;
снижение выбросов в окружающую среду твёрдых загрязнений;
снижение расхода топлива;
заметный рост производительности.

Устройство и принцип действия инжекторных топливных систем

Основным элементом топливной системы является насос, который создаёт и поддерживает необходимое давление топлива. Встречаются различные конструкции насосов, но принцип их работы одинаков.

Основным элементом топливной системы является бензонасос

Сама ТС состоит из следующих компонентов:

топливопроводы;
топливный бак;
топливные фильтры;
топливный насос (ТН);
топливная рампа (ТР);
форсунки (инжекторы) для каждого цилиндра мотора;
датчик давления топлива, расположенный на рампе;
блок управления, регулирующий величину давления и объём топлива для максимально эффективной работы.

Топливная система автомобилей ВАЗ 2114/15 устроена достаточно просто

Корректная работа топливного комплекса позволяет:

уменьшить температуру охлаждающей жидкости в системе;
снизить нагрузку на топливный насос;
значительно сократить выбросы.

Устройство ограничителя давления

Давление топлива в системе может регулироваться двумя способами — механическим и электронным.

Механический ограничитель состоит из специального плунжера с пружиной, установленного в топливной магистрали. При избыточном давлении лишнее топливо через клапан сбрасывается обратно в бак.

Электронный ограничитель — более современное устройство. Электроника позволяет намного быстрее привести давление топлива к рабочим значениям. Это существенно увеличивает эффективность ТС.

Форсунки впрыска

В современном инжекторном двигателе используются форсунки с электромагнитным или электронным управлением. Они работают следующим образом:

С топливной рампы топливо под давлением подаётся к инжектору.
Топливо поступает в полость, выполняющую функцию распылителя.
По команде электронного блока управления (ЭБУ) в инжекторе открывается клапан.
Топливо поступает в сопло форсунки.
Происходит распыление топлива и его дозированная подача в цилиндр двигателя.

Этот процесс измеряется миллисекундами. Так как работа топливной системы регулируется ЭБУ, при ремонте и замене форсунок следует тщательно соблюдать алгоритм, регламентированный производителем авто.

При замене должны использоваться оригинальные форсунки или аналоги, предусмотренные инструкцией по эксплуатации авто. В противном случае некондиционные форсунки могут привести к выходу из строя других элементов двигателя.

Снятие ГБЦ на ВАЗ 2107 1.5 инжектор

Данная линейка автомобилей оснащалась инжекторным двигателем с индексом “2104”, воплощенный в блоке цилиндров ВАЗ 2103. Диаметр цилиндра 76 мм, рабочий объем 1.5, мощность 68 л.с., соответствует стандарту Евро 2. Снятие ГБЦ на ВАЗ 2107 1.5 л инжектор имеет свои нюансы по сравнению с тем авто, на котором стоит обычный карбюраторный мотор.

Причиной для снятия ГБЦ может послужить множество факторов, таких как:

замена сальников клапанов
замена поршневых колец
прогар клапана
прогар прокладки в цилиндр
прогар прокладки между цилиндрами
пробой прокладки наружу
пробой прокладки между контуром смазки и контуром охлаждения

Необходимый инструмент:

емкость для слива тосола
рожковые ключи 10,13,17х2 шт
отвертки + и —
торцевые головки 10,13
торцевая головка типа torx E16

В данном фотоотчете изложено подробное описание по снятию ГБЦ ВАЗ 2107i.

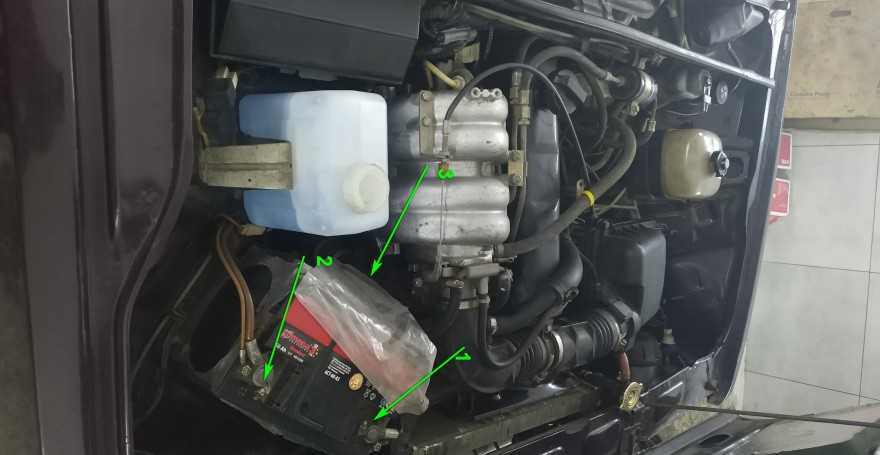

Снимаем аккумуляторную батарею. Отключаем минусовую клемму-1, плюсовую клемму-2 и откручиваем крепление аккумулятора-3.

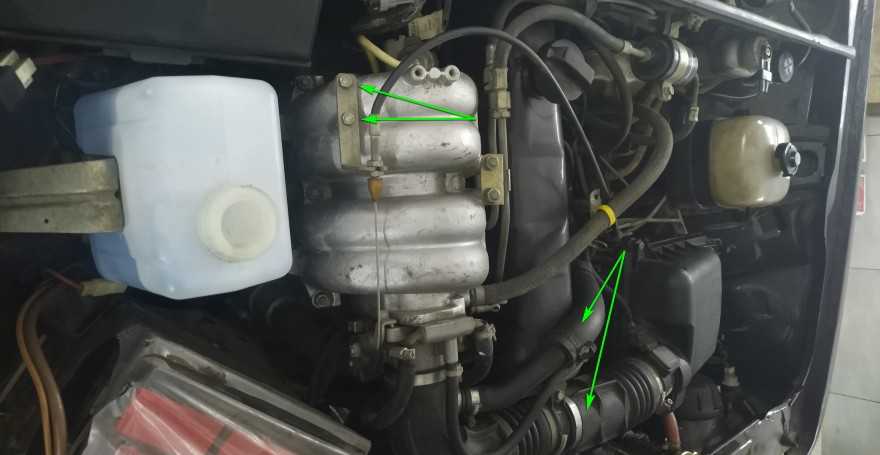

Снимаем гофру подачи воздуха вместе с патрубком картерных газов. Откручиваем и отводим в сторону трос педали акселератора.

Для облегчения сборки помечаем, корректором, последовательность подключения высоковольтных проводов (ВВ).

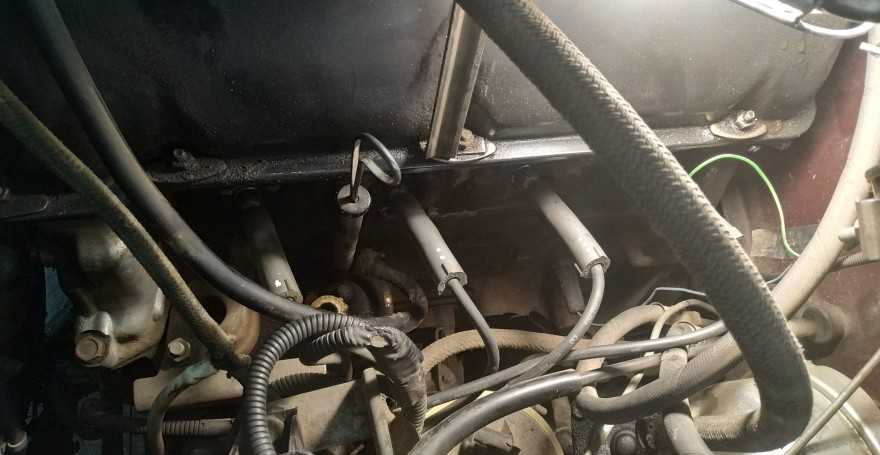

Отключаем ВВ от свечей зажигания. также отключаем датчик температуры.

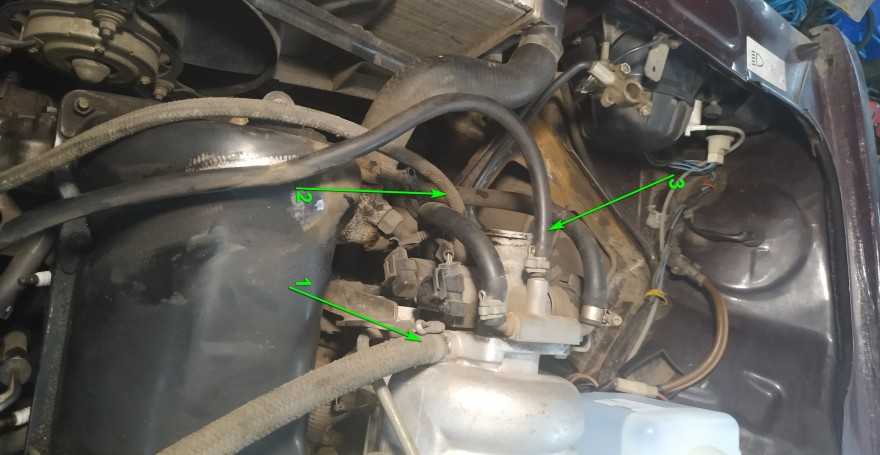

Отсоединяем шланги: вакуумного усилителя-1, абсорбера-2, картерных газов-3.

Сливаем тосол с радиатора.

Также сливаем с блока, выкручивая пробку ключом на 13.

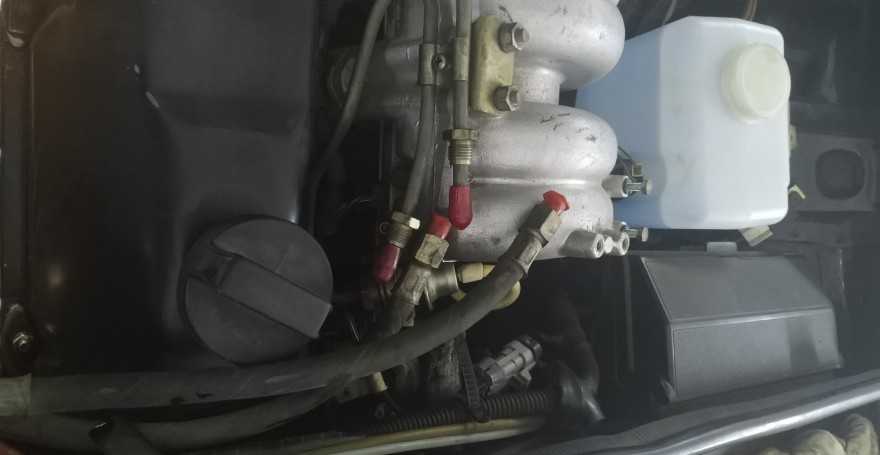

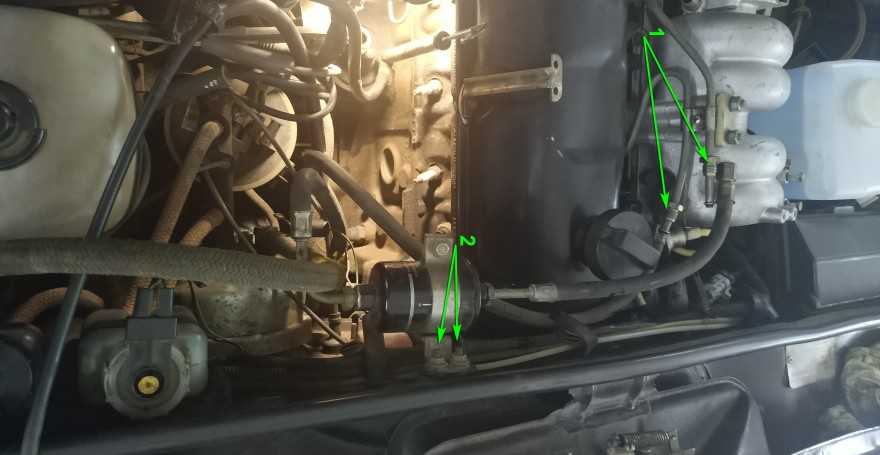

Отключаем топливные магистрали-1. Для этого понадобятся два ключа на 17. Откручиваем и отводим в сторону топливный фильтр-2.

Подбираем заглушки к топливопроводам, дабы не попал мусор в форсунки.

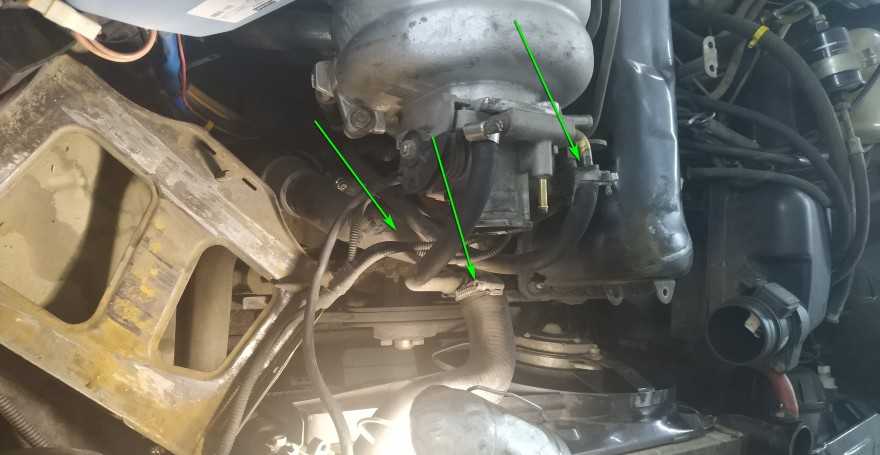

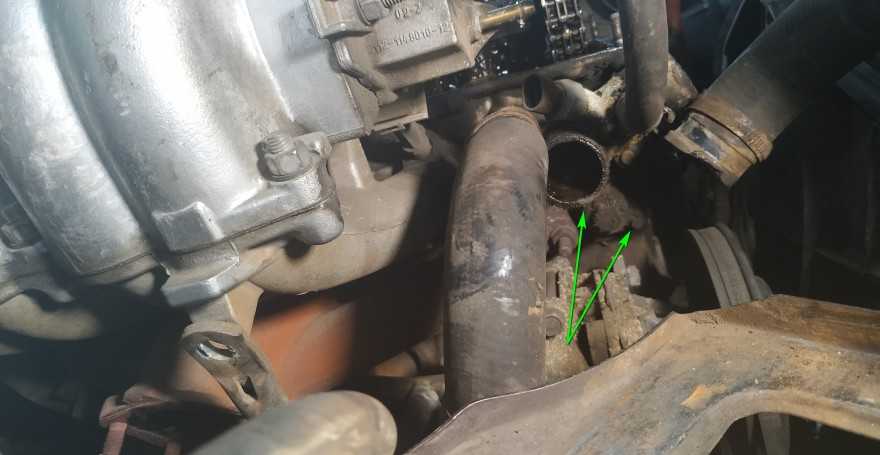

Отсоединяем три патрубка охлаждающей жидкости.

Также нужно отсоединить один патрубок печки.

Тут же отключаем фишку топливных форсунок.

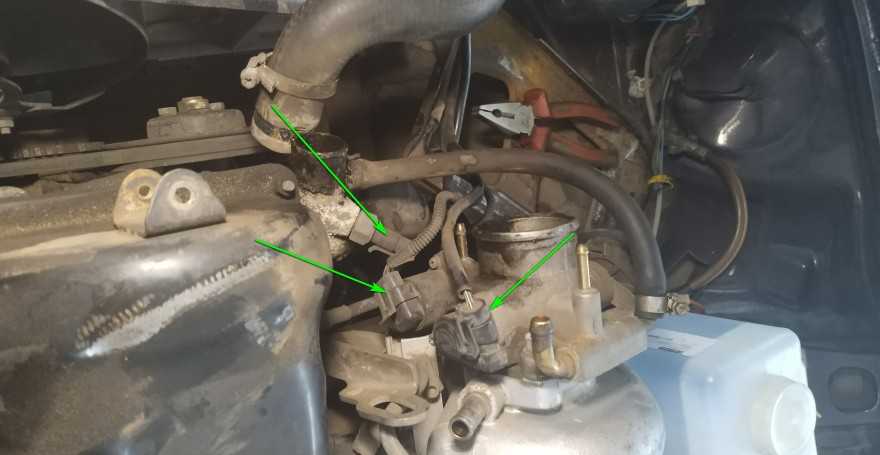

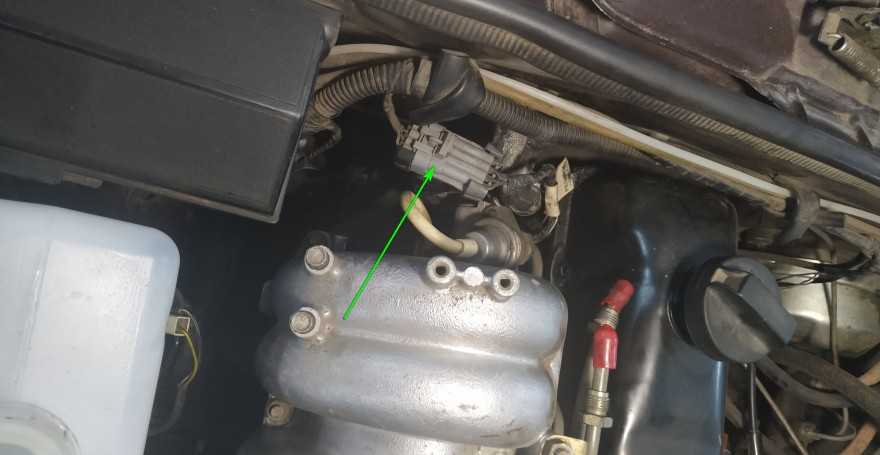

Отсоединяем три фишки в районе дроссельной заслонки.

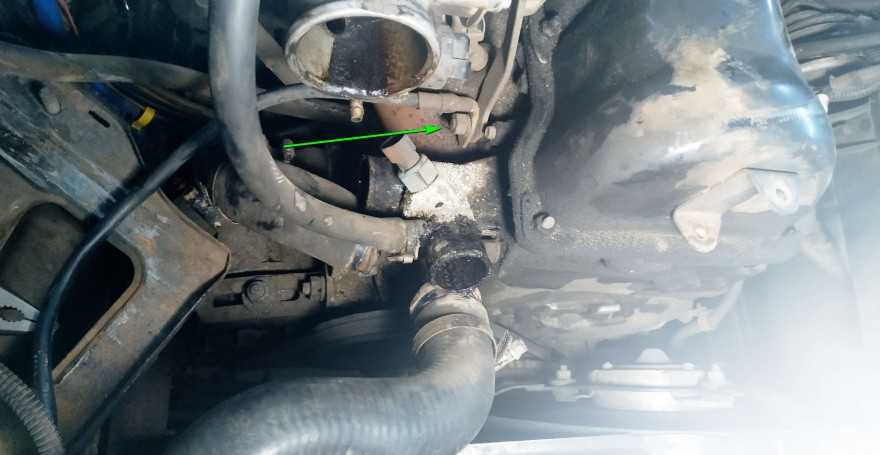

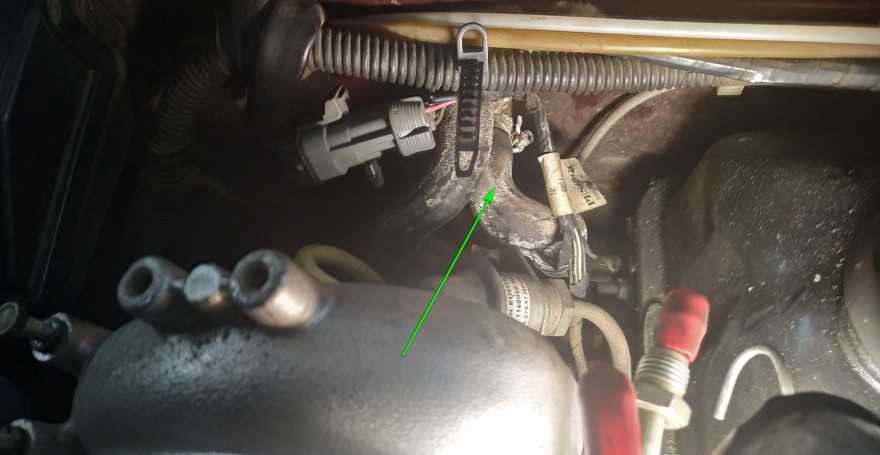

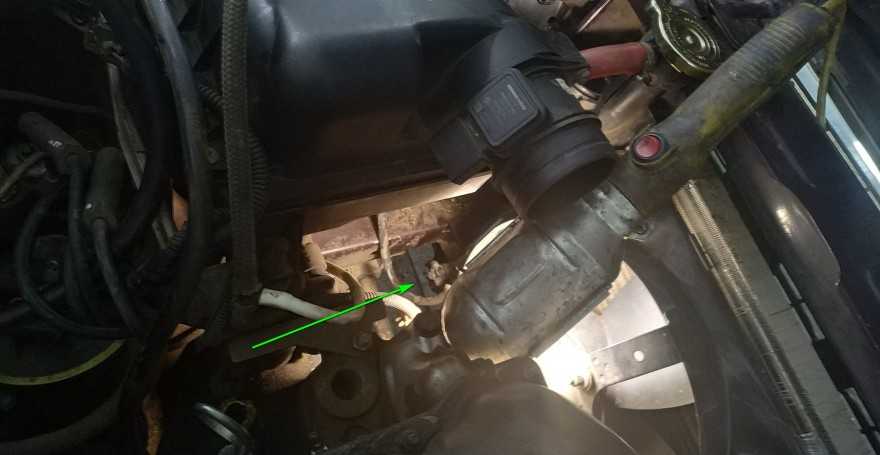

Откручиваем “коварную” клемму массы.

Отводим в сторону бачок омывателя.

Откручиваем 4 болта крепления штанов и два болта поддержки коллектора.

Следующим этапом снимаем тепловой экран стартера, он крепится в трех местах, две гайки под ключ на 13 и один болтик, снизу, на 10.

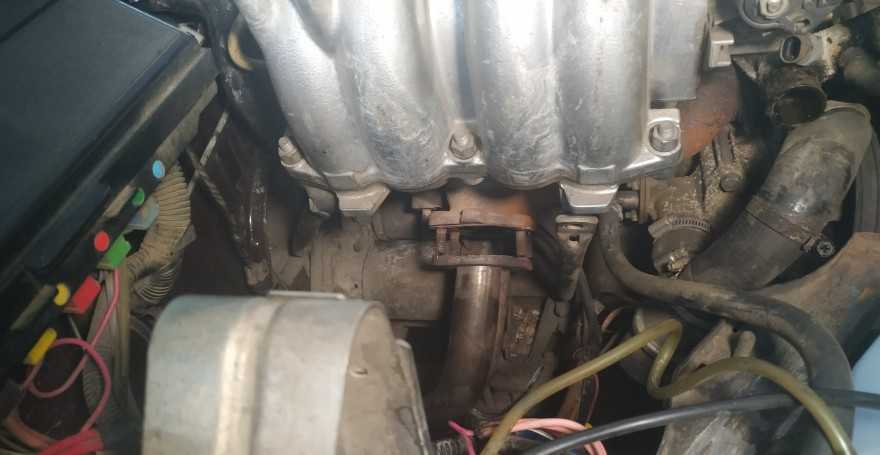

Снизу автомобиля, в районе КПП, откручиваем поддержку приемной трубы.

Должно выглядеть так.

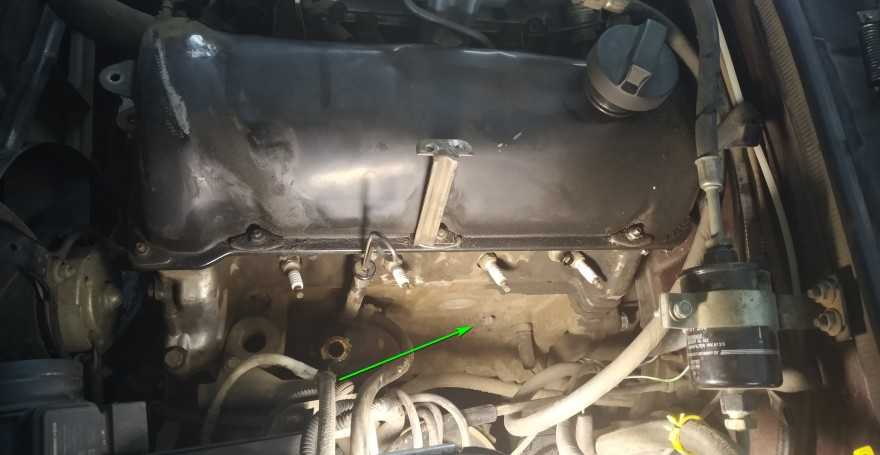

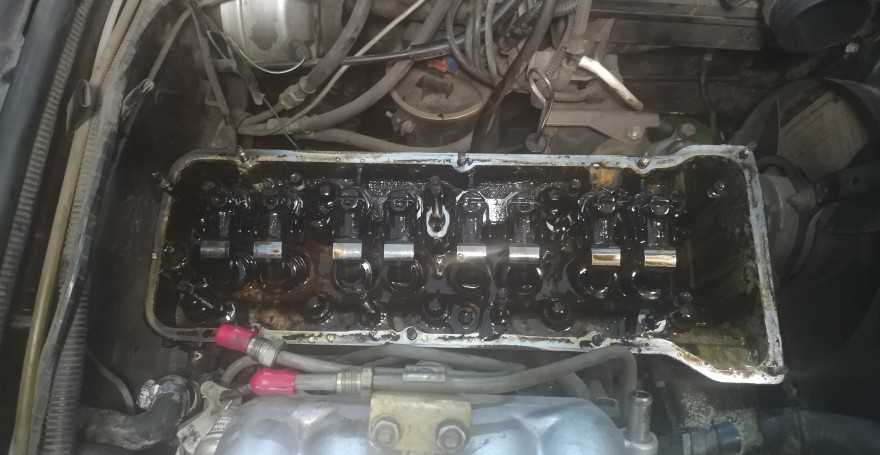

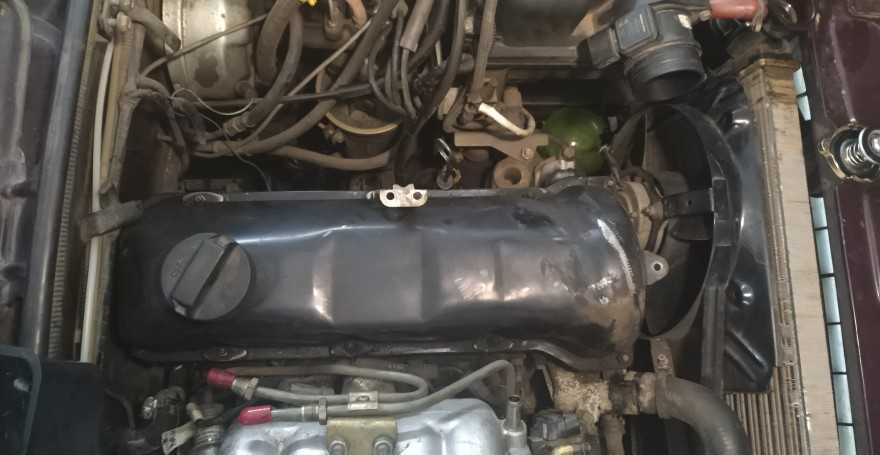

Откручиваем 8 гаек крепления клапанной крышки, и снимаем ее.

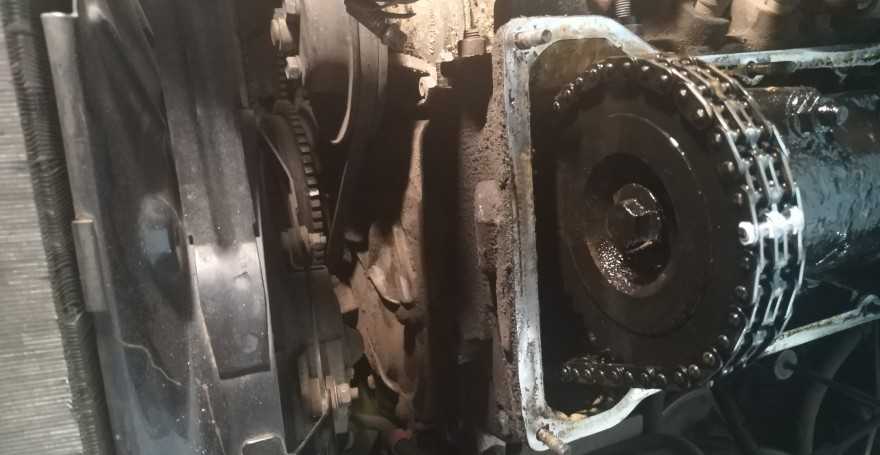

Совмещаем метки грм. Метка звезды распредвала должна совпасть с отливкой на постели распредвала.

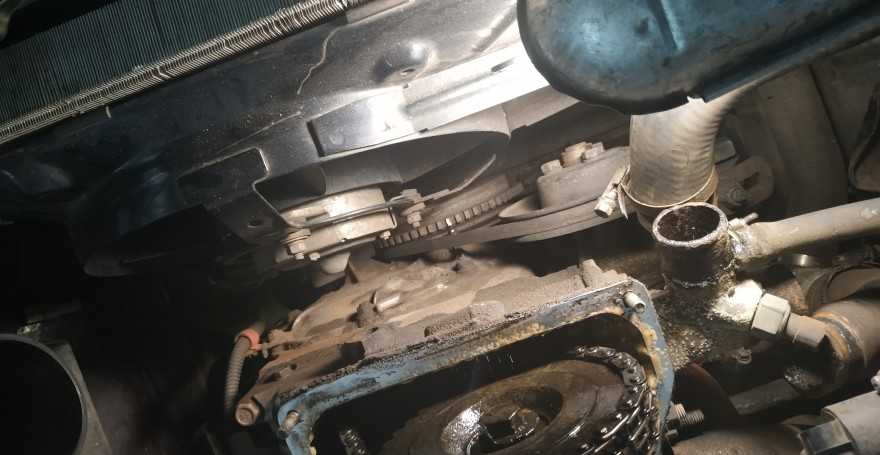

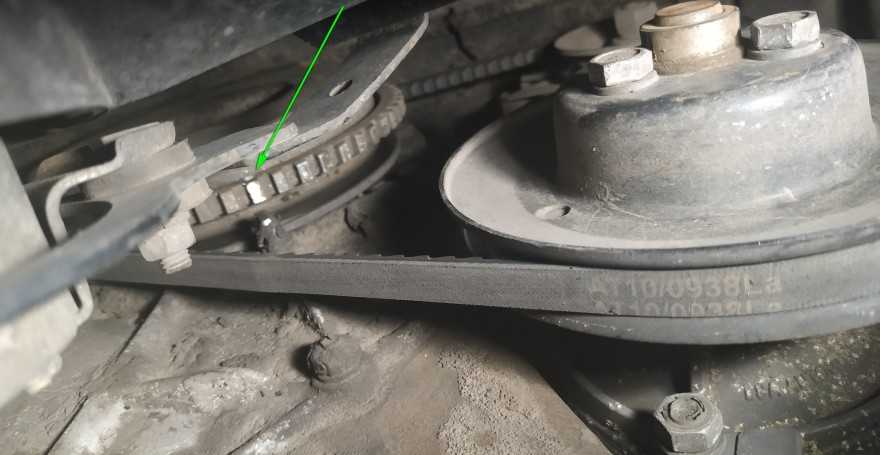

Метка коленвала. Сверление на шкиву должно совпасть с отливкой на передней крышке.

Для удобства проставляем метки корректором.

Разгибаем стопорную шайбу, и срываем болт звезды распредвала.

Откручиваем натяжитель цепи ГРМ. Две гайки М6 под ключ на 10.

Снимаем звезду распредвала и откручиваем 9 гаек крепления постели распредвала.

Снимаем рокера с пружинками их крепления.

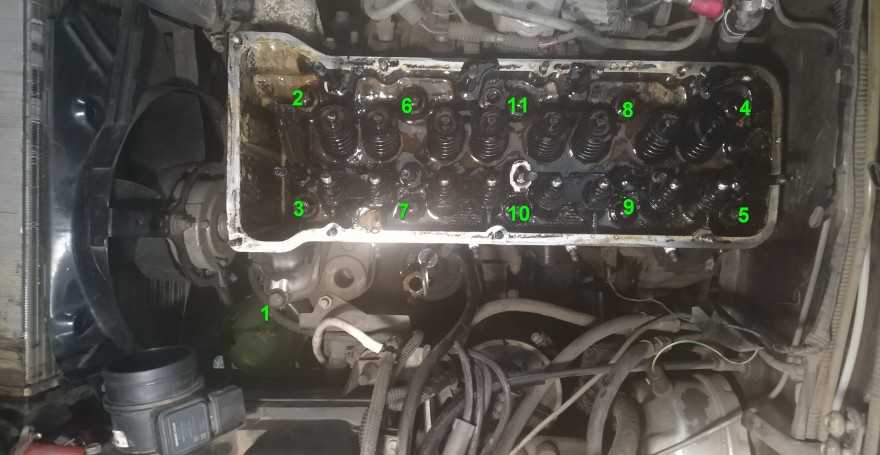

Откручиваем 11 болтов крепления и снимаем ГБЦ

Внимание болты крепления ГБЦ 2-11 могут быть как под головку Е16 так и под обычную торцевую на 12

Промывка форсунок двигателя своими руками

Промывка форсунок двигателя своими руками — не такая простая задача на первый взгляд. Топливная система, во время включенного автомобильного двигателя, постоянно подвергается вредным воздействиям и загрязняется различными частицами, плюс, на ней накапливаются различные отложения. Основа этих отложений — химические соединения и частицы, (например, сера), находящиеся в автомобильном топливе. Самыми уязвимыми считаются форсунки системы впрыска. Во время использования низкокачественного топлива, ситуация многократно ухудшается, и форсунки приходится менять или чистить.

Как почистить инжектор самому

Клизма для двигателя

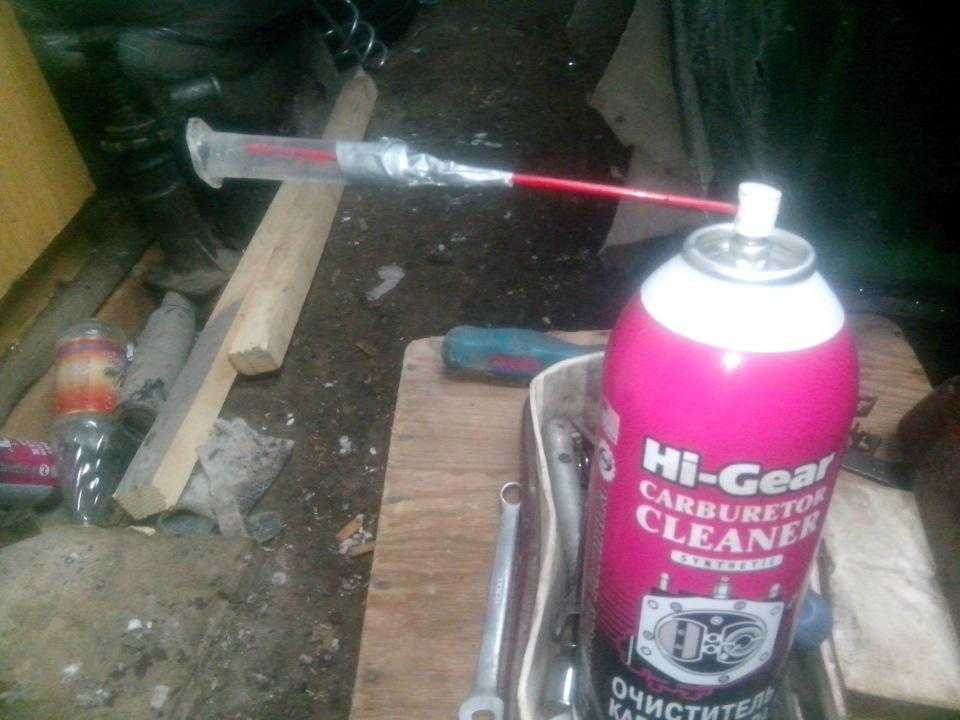

В простонародье этот прием называется «клизма». Для качественной промывки инжектора нам понадобятся:

промывочная жидкость хорошего качества;
новые свечи в комплекте;
4-5 литров обычно заправляемого бензина;
спринцовка;
помощник — давить на педаль газа.

Чистка форсунок присадками

Как почистить форсунки присадками

Если в ходе диагностики при помощи мультиметра было установлено, что один или несколько распылителей нуждаются в чистке, то самый простой способ это сделать — применение специальных химических средств. Форсунки при этом не понадобится снимать с автомобиля. Однако этот метод уместен далеко не во всех случаях. Если распылители имеют запущенное состояние, то понадобится произвести снятие и очистку на стенде.

READ Как снять глушитель на Renault Duster

Промывка форсунок ВАЗ 2107 осуществляется на специальном диагностическом стенде. Для проведения процедуры понадобится снять

все 4 распылителя с автомобиля, и установить их на стенд. В качестве очистительной жидкости применяются специальные средства. Недостаток этого способа в том, что для его реализации понадобится дорогостоящий стенд. Такие стенды имеются в автосервисах, а принцип промывки распылителей заключается в следующем:

Закрепляются все 4 распылителя на стенд.
В специальную емкость заливается очистительная жидкость, как правило, это очиститель для карбюратора.
Запускается программа, и стенд в автоматическом режиме на протяжении определенного времени осуществляет прочистку форсунок.

Если вариант с использованием стенда доступен водителям только в автосервисах, то применение специальных препаратов позволяет провести очистку в домашних условиях. Чтобы промыть распылители топлива вместе с топливной системой, понадобится воспользоваться специальными химикатами. Их рекомендуется использовать через каждые 20 тысяч км пробега. Принцип их применения заключается в том, что от топливной магистрали отключается насос. К шлангу подключается специальный баллон, из которого жидкость будет подаваться под высоким давлением.

Запускается двигатель, после чего на протяжении получаса продолжается его работа на ХХ. После того, как мотор поработает 30 минут, нужно его заглушить, и подождать полчаса. За это время все отложения смягчатся. Снова запускается двигатель, но в этот раз нужно увеличить обороты до максимальных. Это позволит вывести остатки шлака и прочих отложений из системы.

Чистка инжекторов присадками

Данный метод дает возможность прочистить не только инжекторы, но и топливную систему вообще. Однако этот метод результативен лишь при систематичном применении чистящих химических препаратов.

Стоит отметить, что присадки необходимо использовать каждые 17000-20000 километров пробега. Для очистки топливопровод впрыска следует подсоединить к резервуару, посредством которого чистящее вещество передается под давлением, а стандартный топливный насос отключить.

Двигатель нужно завести, и следующие пятнадцать минут он должен функционировать на холостом ходу. Затем необходимо приглушить мотор и подождать около пятнадцати минут.

После этого мотор вновь следует запустить, однако в этот раз уже довести обороты до предельных для удаления фрагментов шлама. В подобном режиме двигатель внутреннего сгорания должен работать примерно тридцать минут.
