Ремонт магнето от а до я: диагностируем, чиним и настраиваем узел самостоятельно

Установка магнето на двигателе

Двигатель будет развивать наибольшую мощность в том случае, если рабочая смесь воспламенится в его цилиндрах до прихода поршня в ВМТ при такте сжатия, т. е. если зажигание будет иметь опережение. Опережение зажигания необходимо для того, чтобы к моменту прихода поршня в ВМТ давление в цилиндре от сгоревших газов было близким к наибольшему. Опережение зажигания можно достигнуть установкой магнето на двигателе двумя способами.

Первый способ.

Установить ротор магнето в положение начала размыкания контактов, что соответствует моменту появления искры в свече, а поршень установить в цилиндре на такте сжатия, не доведя до ВМТ на требуемый угол опережения.

Второй способ.

Поршень установить точно в ВМТ при такте сжатия, а ротор магнето повернуть по ходу вращения от положения размыкания контактов на указанный угол. Используя один из этих способов, установку магнето на двигателях разных марок производят в следующем порядке.

Установка магнето на двигатель ПД-10М.

1. Вращая в двигателе ПД-10 коленчатый вал за маховик, установить поршень в ВМТ, пользуясь стержнем, опущенным в свечное отверстие.
2. Повернуть коленчатый вал в обратную сторону, установить поршень на 5,8 мм ниже ВМТ, что соответствует постоянному углу опережения зажигания в 27°.
3. Установить ротор магнето в положение, соответствующее началу размыкания контактов прерывателя.
4. Соединить магнето с приводом. Если при установке положение начала размыкания контактов нарушилось, то восстановить его можно поворотом корпуса магнето в пределах овальных отверстий на фланце, после чего затянуть гайки крепления магнето.

Установка магнето на двигатель Д-24.

1. Установить магнето на нижний (неподвижный) болт. Навернуть, не затягивая, гайку верхнего болта.
2. Проверить установку магнето, для чего:
   • установить поршень первого цилиндра в положение такта сжатия и проверить магнето на искрообразование;
3. сняв крышку с лючка картера маховика, медленно вращать коленчатый вал до щелчка ускорителя магнето. В этот момент стрелка, прикрепленная к кожуху маховика, должна совпадать с меткой «зажиг» на нем. В противном случае надо повернуть корпус магнето вокруг нижнего болта. При повороте магнето на себя запаздывание зажигания при пуске будет уменьшаться, а при повороте от себя—увеличиваться.
4. Закрепить магнето.

Установка магнето на двигатель Д-14.

А. Установка магнето М-10В.

1. Установить в люке соединительного кожуха временную стрелку так, чтобы она совмещалась с меткой «О» на маховике при положении поршня в ВМТ, которое определяется с помощью установочного болта.
2. Совместить метку на шестерне распределителя с риской на «глазке »-корпуса магнето. Поворачивая ротор магнето в сторону нормального вращения, переместить метку шестерни от риски «глазка» на 2—3 зубца.
3. Не меняя положения ротора, установить магнето и закрепить его детали.
4. Проверить правильность установки магнето. Для этого вывернуть свечу и соединить ее с магнето. При медленном вращении коленчатого вала между электродами свечи должна проскакивать искра, когда стрелка-указатель будет находиться между рисками на торце маховика, отмеченными цифрами 3 и 5.

Б. Установка магнето М-37.

1. Установить поршень в ВМТ при такте сжатия.
2. Повернуть ускоритель в сторону нормального вращения до щелчка.
3. Ввести поводковые пальцы ускорителя в прорези фланца привода и закрепить магнето.
4. Проверить установку зажигания так же, как при установке магнето М-10Б.

Источник

Магнето, или в поисках искры

Магнето -это магнитоэлектрический генератор переменного тока, создающий электрические разряды между электродами свечи зажигания для воспламенения рабочей смеси в цилиндрах двигателей внутреннего сгорания.

Работа магнето основана на принципе электромагнитной индукции.

Сущность индукции заключается в следующем: когда магнитное поле пересекается замкнутым проводником, в этом проводнике возникает электрический ток. Когда электрический ток проходит по проводнику, вокруг этого проводника возникает магнитное поле.

Магнитное поле — пространство вокруг какого-либо магнита, в котором проходят магнитные силовые линии (или магнитный поток). Линии эти расположены гуще между полюсами магнита.

Переменный ток может быть возбужден в проводнике при быстрой перемене направления пересекающего его магнитного потока, например, при поворачивании магнита вокруг проволочной катушки. На этом принципе основана работа магнето с вращающимся магнитом.

Когда магнит вращается, магнитный поток, проходящий через стержень, изменяется по величине и направлению; в результате в обмотке возникает электрический ток, сначала в одном направлении, а затем в другом.

Конденсатор служит для улучшения работы магнето. При наличии конденсатора образуется сильная искра, без него — слабая.

Конденсатор присоединен параллельно контактам прерывателя, для того чтобы ослабить искрообразование, возникающее при прерывании первичного тока на контактах прерывателя.

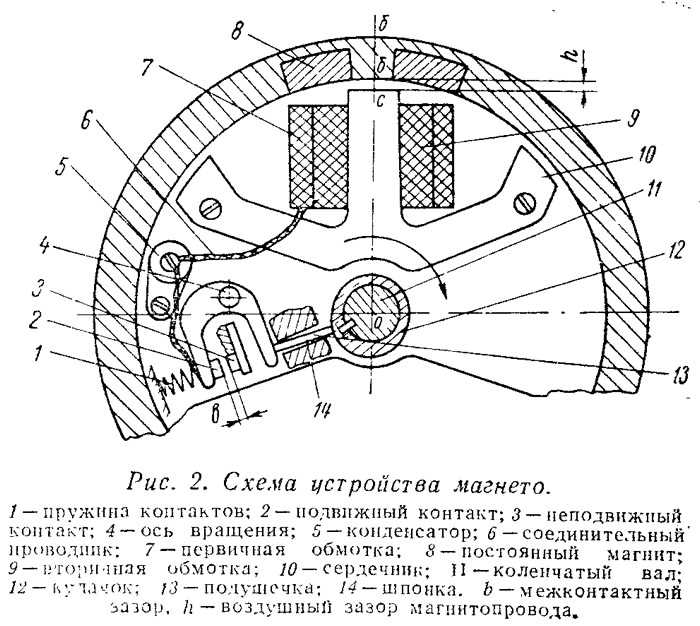

Как работает магнето?

Когда магнит вращается, он возбуждает ток и первичной обмотке, замкнутой накоротко контактами прерывателя.

Когда сила тока в первичной цепи достигает своего максимума, контакты прерывателя размыкаются. Первичный ток из-за этого мгновенно прерывается. Магнитное поле, которое было создано первичным током, также исчезает. Это внезапное изменение магнитного поля возбуждает во вторичной цепи ток высокого напряжения, способный пробить зазор между электродами соответствующей свечи. Дальнейшее вращение ротора магнето вызывает образование новой искры и т. д.

Как проверить техническое состояние магнето?

В процессе повседневной эксплуатации работоспособность магнето можно проверить так: подключите высоковольтный провод к выводу высокого напряжения и держите другой конец провода на расстоянии 5-7 мм от корпуса магнето, резко поверните ротор по ходу вращения. При этом правильно собранное и отрегулированное магнето при резком поворачивании ротора должно дать искру, обеспечивающую пробой вышеуказанного промежутка. Если же искры нет или она слабая — проверьте исправность магнето и изоляции провода.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправности	Вероятная причина	Устранение неисправностей
1. Перебой искрообразования	Замаслились или подгорели контакты	Очистить контакты замшей, смоченной в чистом бензине или зачистить напильником контакты, если они подгорели
Разрегулировался зазор между контактами	Отрегулировать зазор
Износилась подушка рычага прерывателя	Заменить рычаг прерывателя новым Отрегулировать зазор
Разрегулировался абрис	Отрегулировать зазор
Пробит конденсатор	Заменить конденсатор
Магнето не дает искры	Обрыв первичной или вторичной цепи трансформатора	Заменить трансформатор
Замыкание на массу первичной цепи	Устранить замыкание
Пробой изоляции высоковольтного провода	Заменить провод
3. Магнето дает слабую искру	Пробит конденсатор	Заменить конденсатор

Разборка и сбока магнето.

— снимите магнето с двигателя; — очистите его от пыли и масла и разберите его в следующем порядке: — отверните торцевым ключом гайку крепления автомата опережения зажигания, снимите его и выньте шпонку из паза; — отведите в сторону защелку, снимите крышку прерывателя; — отверните четыре винта, крепящие крышку, снимите крышку; — выньте ротор магнето из корпуса; — отверните шпильки крепления трансформатора, выньте из корпуса трансформатор.

Сборку магнето произведите в обратном порядке. Чтобы заменить контакты прерывателя действуйте так:

— отведите в сторону защелку, снимите крышку прерывателя; — отверните винт крепления соединительного проводника; — отверните винт крепления пластины прерывателя к крышке магнето, снимите пластину прерывателя; — отверните винт крепления пружины прерывателя; — снимите замковую шайбу с оси подушки рычага, снимите с оси рычаг с подушкой в сборе; — отверните винт крепления контактной стойки, снимите с оси контактную стойку.

Сборку прерывателя произведите в обратном порядке.

Удачных поисков! Но проще поменять магнето на новый или отдать в сервисную службу (при наличии гарантии это можно сделать бесплатно).

Неисправности трансформатора магнето:

• повреждение изоляции
• замыкание и обрывы обмоток, приводящие к нарушению искрообразования
• забоины и ржавчина на опорных поверхностях сердечника

Обрывы в обмотках проверяют при помощи контрольной лампы. При отсутствии наружных повреждений транс­форматор магнето проверяют на бесперебойность иск­рообразования на стенде КИ-968.

Перед испытанием отремонтированного магнето проверяют правильность сборки, наличие и затяжку крепежных деталей, плавность вращения ротора и искрообразование при вращении от руки.

В собранном магнето проверяют и регулируют угол поворота ротора от нейтрального положения до момен­та размыкания контактов прерывателя, зазор между контактами прерывателя и усилие, передаваемое пру­жиной на контакты прерывателя. У магнето проверяют также бесперебойность искрообразования, состояние высоковольтной изоляции, правильность чередования искр и характеристику пускового ускорителя или муф­ты опережения зажигания.

Источник и распределитель тока – вот как можно назвать магнето. Соответствующие разновидности тока применяются внутри карбюраторных двигателей, чтобы горючая смесь получала зажигание. Фактически благодаря данному механизму механическая энергия преобразовывается в электрическую. Тракторное магнето часто идёт в комплекте с ДВС.

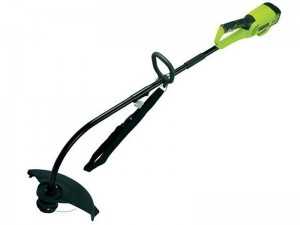

Нет искры на триммере, как решить проблему?

Многие владельцы триммеров сталкиваются с проблемой, когда прибор просто не заводится.

Одной из причин этого может быть отсутствие искры. Обычно такое происходит, когда топливо заливает свечу зажигания. Кроме того, нужно проверить свечи на исправность, поскольку это также может привести к отсутствию искры.

Первым признаком неисправной свечи является наличие короткого замыкания между ее контактами, а короче говоря — нет искры на триммере.

К тому же, свеча считается неисправной в том случае, если она покрыта черным влажным слоем.

Такой слой появляется от попавшего в камеру сгорания масла. В такой ситуации у вас есть два выхода: либо очистить свечу как следует, либо купить новую.

Иногда случается такое, что свечи чистые, но, при этом, проблема может быть в ее изоляции, которая часто покрывается черным сухим нагаром.

Причиной этому может быть слабая искра, излишне низкая температура свечи зажигания, низкое качество топлива, грязный воздушный фильтр или длительная работа на холостом ходу.

Здесь выход такой же – очистите свечу или замените ее на новую. Более того, свечу следует заменить и в том случае, если контакты достаточно сильно изношены.

В случае, когда нет искры на триммере, как решить проблему вам подскажут профессионалы на СТО.

Иногда, проблема может быть с магнето. Магнето может прийти в негодность вследствие того, что вы могли дергать шнур стартера в тот момент, когда зажигание было выключено, а свеча была не заземлена на массу.

Такие действия запросто могут вывести из строя магнето. В такой ситуации единственным выходом является покупка нового магнето.

Кроме того, проблема может заключаться в узле зажигания. Такой вариант можно рассматривать в случае, если свеча и провод не имеют каких-либо неисправностей.

В такой ситуации необходимо заняться заменой узла зажигания. Его можно найти прикрепленным с помощью двух винтов к цилиндру двигателя.

Для получения свободного доступа к узлу необходимо снять ограждающий кожух.

Для исправления сложившейся ситуации придется заменить весь узел, поскольку, как показала практика, замена отдельных деталей дает недостаточный результат.

Если нет искры на триммере, исправить ее можно только одним способом – заменить.

Более того, иногда проблему следует искать в катушке зажигания. К отсутствию искры может привести выход катушки из строя или же неисправности в цепи.

Для проверки поступления тока в первичную обмотку катушки можно воспользоваться лампочкой, которую необходимо включить вместо катушки.

Затем нужно внимательно осмотреть контакты прерывателя. В случае, если в момент размыкания между контактами возникает сильная искра, можете быть уверены, что пробит конденсатор.

В таком случае у вас есть только один вариант дальнейших действий – замена конденсатора.

Таковы основные причины, почему может отсутствовать искра на триммере.

Почему у тракторного магнето нет искры

Подскажите лучший вариант установки магнето!! | Автор топика: Slava

Не могу выставить толковое зажигание, подскажите пожалуйста, если есть то можно и, фото))

Lev (Melchior) не магнито это бред P.S.

Slava (Tara) Ну на вкус и цвет товарищей нет. В моем варианте нужно магнето.

Maxim (Undeg) с магнето лучше работает и заводится

Danil (Gustek) максим совершенно согласен с тобой

Ilya (Rachmiela) тож согласен

Alexander (Nelson) на своем опыте скажу одно, с магнето обороты развивает намного лучше

Valera (Manzur) так магнето лучше?

Nikita (Zaki) магнето это охрененно когда выставлено правельно а чуть не так это жопа

Dima (Kachelle) согласен

Valera (Manzur) Никита, Добрый вечер так с магнето что обороты быстрей набирает скорость?

Ilmar (Mouric) я комплект для установки магнето купил в спорттоварах

Alexander (Nelson) стоит магнето, работает без проблем…

Nadya (Annora) Ильмар, якщо не секрет де купляли

Suleyman (Hisolda) Здорова парни, толком не разбираюсь в магнито, подскажите Как контакты должны стоять первоначально. Можно и фото. Просто полез и немного двинул кулачек, Может и это не проблема Но никак не могу зависти:(

Alexander (Nelson) вот читаю и никак не пойму, конечно с магнето проще-аккумулятор не надо чтоб оно ехало, но на самых малых оборотах магнето такую искру не даёт-это раз, приятно нажать на кнопку чтоб завелось-это два, свет(особенно если фара-искатель)это три, то что торчит сбоку-фиг с ним, но попадает в брызги от переднего колеса и от правого заднего а это чревато.у всех есть знакомые с авто, у них есть аккумуляторы которые машину уже не тащат а муравья запросто, поставить ящик в кузове по размеру аккумулятора и шириной во весь кузов-будет отличная лавочка, под ней бордачок.и надо всего2-3 доски и петли

Alexander (Nelson) кстати кулачок в магнето сдвигать нельзя он настроен на максимальную энергию искры зависит от прохождения магнитных полюсов в поле катушки зажигания, двигать можно весь корпус, попробуй вернуть на местоСулейман,

Suleyman (Hisolda) Саша, раз уже тронул уже не изменить ничего:) я пошел по другому пути, выставлял кулачек пока не достиг наибольшей подачи искры. Вот и все. А затем уже по плану, мертвая точка и крутил корпус до разрыва кулачков и все. Вроде заводится нормально и искра отличная.

Konstantin (Pahoran) у меня вот беда собираю 3х колесный вездеход поставил двигатель от тулы с магнето искра есть но слабая и через раз

Dmitry (Paviella) Константин, конденсат поменяй и будет норм

Tags: Почему у тракторного магнето нет искры

Снегоходы ямаха викинг 540 | Автор топика: Олег

Были проблемы с зажиганием, пропала искра.Все дело было в катушке зажигания, которая стоит в магнето.В катушке на выходе 290 ом. Не выбрасывайте катушку ее можно востановить На катушке залиты железки в которых зажат провод с обмотки. Провод не облужен от чего и окисляется с временем.Пояльником нагревал где установлены железки и провода, вытаскивал концы и после припаивал провода.

Борис (Sabala) У меня такое уже было

владимир (Fawqiyya) Возьмём на заметку..

Александр (Gadar) Спасибо за совет!!!

Олег (Gautami) Не за что.

Борис (Sabala) Когда такое произойдёт двигатель не будет заводится без включения тумблера подогрева ручек

Олег (Gautami) 

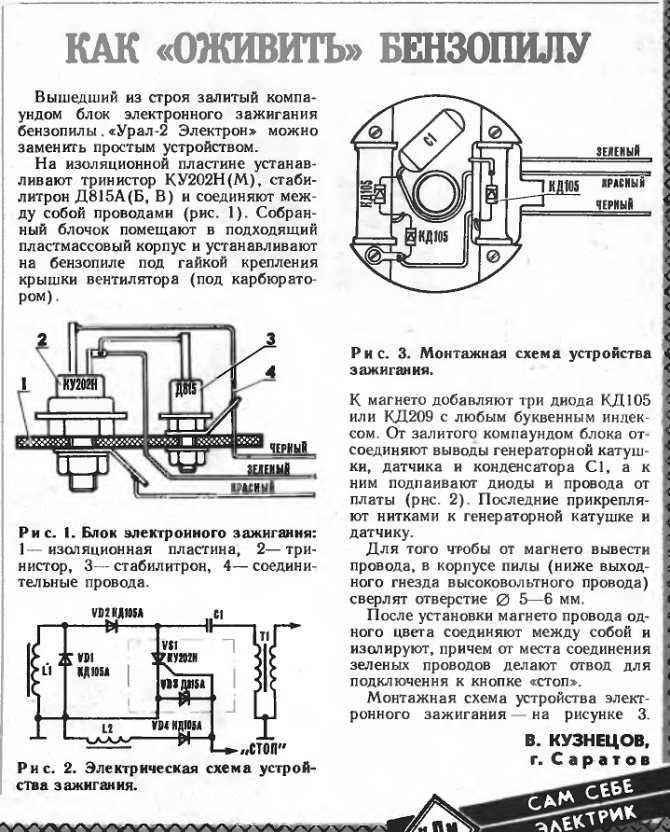

Модернизация магнето

Для проведения данной процедуры вам понадобится:

• Катушка от магнето
• Нож канцелярский
• При необходимости лак для ногтей, изолента

Фото 1

Очень хорошо, если вы найдете у себя в гараже старую, ненужную и даже нерабочую катушку от магнето! И проделаете нижеописанную процедуру с ней. А свою, рабочую, можно снять и законсервировать с пометкой «Рабочая». Всегда можно будет ей воспользоваться, если когда-нибудь вы передумаете и откажетесь от данной конструкции, которую предлагаю я

Обратите внимание на корпус катушки. Если обмотки катушки залиты пластмассой, с такой катушки вы ничего не сделаете

Хорошо, если вам попалась на глаза катушка, обмотанная бумагой (как на фото). Если у вас нет запасной ненужной катушки, можете переделывать свою родную, но при этом имейте ввиду, что вы не пожалеете о проделанной работе и будете при помощи усовершенствованной магнето достаточно долго получать стопроцентный результат. А так же имейте в виду, что работы с катушкой вам придется вести очень аккуратно.

Фото 2

Фото 3

Итак, катушка у вас в руках. При помощи канцелярского ножа удалите верхнюю изоляцию. Далее вместе с изолирующей бумагой, которая будет попадаться, аккуратно срежьте верхнюю обмотку. Провод будет представлять собой волос. Это высоковольтная обмотка. Здесь 18000 витков. Толщина намотки такой обмотки составляет около 7-8 мм. Под ней находится первичная обмотка трансформатора. Ее не трогать! Не задевать ножом! Чем ближе вы будете приближаться к ней, тем срезы ножа должны быть мягче. Будьте внимательны. Между этими обмотками еще приличный слой изоляционного материала в виде бумаги находится. Он вам просигнализирует ваше приближение к первичной обмотке. На эту процедуру у меня ушло около 40 минут. Если вдруг вы случайно задели ножом (поцарапали) первичную обмотку, залакируйте провод. Хорошо, если изолирующий слой первичной обмотки вы не станете снимать. Как на фото 2. Если вы его сняли, подложите под металлический ус кусочек изоленты, чтобы он не контактировал с основной обмоткой, и потом оберните первичную обмотку в один слой той же изолентой. Вместо изоленты можно использовать бумагу и нитки поверх бумаги. Край нитки можно покрыть лаком, чтобы не разматывалась. В первичной обмотке один конец идет на массу (сердечник), второй через этот ус на провод сбоку.

Итак, вторичная высоковольтная обмотка убрана. Первичная обмотка заизолирована. Вставьте катушку в корпус магнето и подсоедините ее провод в то же место. Далее приступим к….

Проблема с тракторным магнето

Проблема такая: Имеется движок. Блин, не помню его названия. На военных генераторах он стоял. С ручкой заводной, которую для пуска нужно крутить в обратную сторону. Когда приобретал его( 2 бутылки водки ), он тарахтел за милую душу. Как-то сразу не пригодился, простоял у отца в деревне в неотапливаемом дощатом сарайчике лет 5 — 7. Помню, я в цилиндр маслица непного заливал, так что с ЦПГ там все в норме. Щас достал, попробовал завести — фигушки! Начал разбираться. Почти нет искры. Ну очень-очень слабенькая. Там стоит обычное магнето, как на тракторных пускачах стояло когда-то. Кто чего может посоветовать? Кто с этим сталкивался? Отсыреть могло? Размагнититься? Внутри чего посмотреть? Прерыватель я смотрел, контакты чистил.

newzubok написал : Кто чего может посоветовать? Кто с этим сталкивался? Отсыреть могло? Размагнититься? Внутри чего посмотреть? Прерыватель я смотрел, контакты чистил.

Искра на свече?на проводе?Первое это зазор примерно 0,25мм.0,4это много.Прблема может быть в «Подсвечнике»,в колпачке.Двигатель скорее всего 2СД В.Конечно китаец лучше,но убить этот движок это надо уметь.

Pavel003 написал : Искра на свече?на проводе?Первое это зазор примерно 0,25мм.0,4это много.Прблема может быть в «Подсвечнике»,в колпачке.Двигатель скорее всего 2СД В.Конечно китаец лучше,но убить этот движок это надо уметь.

Зазор где? На прерывателе? На свече ж вроде поболе. Искра слабая и на проводе, и на свече. «Люльку» я снимал. И движок не убивал вроде. Я ж описал симптомы — он просто стоял. До этого работал.

Насчет убийства,причем здесь ты?Ты пишешь,что не знаешь,что за движок,я написал,что это и небольшая оценка ему.Зазор на прерывателе,от него зависит какая искра.Понятно,что могут и другие причины,одна из них конденсатор.А вообще надо все магнето почистить,если конечно в этом есть необходимость,то есть видна хорошо пыль или грязь внутри.

Pavel003 написал : Насчет убийства,причем здесь ты?Ты пишешь,что не знаешь,что за движок,я написал,что это и небольшая оценка ему.Зазор на прерывателе,от него зависит какая искра.Понятно,что могут и другие причины,одна из них конденсатор.А вообще надо все магнето почистить,если конечно в этом есть необходимость,то есть видна хорошо пыль или грязь внутри.

Внутри — где? Под крышкой, где кулачок с прерывателем, вроде — нет. А все магнето я не разбирал. Завтра буду на участке — гляну зазор. Я чего спрашиваю: от времени с ним что-нибудь необратимое могло произойти, означающее только замену магнето? Зазор-то отрегулирую, да и конденсатор, думаю, не проблема. А движок да, 2СД-В, только что инструкцию из сети скачал. Да, написано, что зазор — 0,25 — 0,35 мм, а про остальное — «магнето не вскрывать, вскрывать только в специализированной мастерской после установления неисправности» ))) Но мы ж на форуме мастеровых?! )))

Алгоритм регулировки зажигания

Зажигание на триммере регулируется довольно просто.

1. Снимите кожух с двигателя, открутив все удерживающие его болты. К примеру, на бензокосе Patriot (Патриот) PT 2540, чтобы снять кожух, потребуется открутить корпус воздушного фильтра, и плоской отверткой снять его с защелок. После этого пластиковый корпус легко снимется.

2. С помощью отвертки открутите 2 болта (полностью выкручивать не требуется), удерживающие магнето.

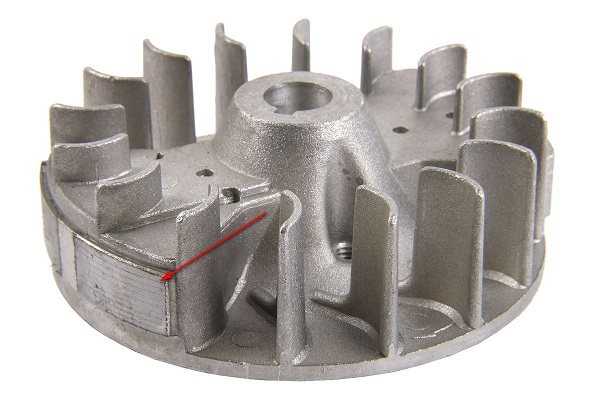

3. Поверните маховик таким образом, чтобы магниты оказались наверху.
4. Далее, чтобы правильно выставить наилучший зазор межу маховиком и катушкой, можно воспользоваться обычной визиткой или карманным календариком. Если ни того, ни другого у вас нет под рукой, то, чтобы настроить зажигание, можно воспользоваться листом бумаги А4, свернув его 2 раза (в итоге, у вас получится толщина в 4 листа). Данной толщины будет достаточно, чтобы получить оптимальный зазор и отрегулировать зажигание. Вставьте визитку либо бумагу между катушкой и магнитами.
5. Магнитное поле притянет катушку к маховику. Придерживая магнето пальцами в таком положении, закрутите удерживающие его болты.
6. Извлеките визитку. После этого зажигание на триммере будет отрегулировано.

Как выставить зажигание на мотоблоке?

О необходимости срочной регулировки зазора в системе зажигания подскажут следующие признаки:

• необходимость частых безрезультатных вытягиваний шнура стартера;
• запоздалая реакция двигателя мотоблока на манипуляции со стартером;
• полное отсутствие запуска ДВС сельхозагрегата.

Каждая из этих неисправностей говорит о том, что оператором должна быть проведена установка зажигания используемого в хозяйстве мотоблока. Правильный порядок действий для этого можно найти в инструкции по эксплуатации имеющейся техники. Однако руководство далеко не всегда есть под рукой у оператора. В таком случае зазор между встроенными модулем зажигания и маховиком можно выставить в такой последовательности:

1. Сначала оператор должен закрыть свечу специальным угольником;
2. Затем ее корпус потребуется прижать к головке штатного цилиндра ДВС;
3. Далее свечу нужно провернуть в сторону, противоположную от отверстия, предусмотренного в торце хромированного цилиндра;
4. После этого необходимо аккуратно повернуть коленчатый вал ДВС мотоблока – для этого достаточно потянуть шнур пускового механизма;
5. В результате выполненных действий между встроенными электродами должна проскочить искра ярко-синего цвета. Если этого не произошло, значит необходимо проверить дистанцию между магнето и стартером мотоблока – она должна составлять от 0,1 до 0,15 мм. В случае несоответствия этим требованиям зазор между элементами потребуется настроить.

Регулировка зажигания хозяйственного мотоблока многими опытными пользователями производится на слух. Для этого подходит как контактное, так и бесконтактное магнето. Чтобы самостоятельно настроить систему, необходимо:

1. Завести двигатель и немного ослабить штатный трамблер;
2. Медленно повернуть прерыватель в каждую из возможных сторон;
3. Добиться максимальных оборотов заводского двигателя и быстро закрепить конструкцию;
4. Прислушаться и найти момент, при котором мгновенно появляется искра;
5. Поворачивая прерыватель, дождаться четкого щелкающего звука;
6. Зафиксировать штатный крепеж трамблера.

В некоторых случаях правильно отрегулировать имеющийся зазор поможет стробоскоп.

Для настройки нужно:

1. Разогреть силовой агрегат мотоблока;
2. Подключить прибор к сети электрического питания сельхозагрегата;
3. Установить датчик звука на высоковольтном проводе, подсоединенном к одному из цилиндров штатного ДВС;
4. Аккуратно снять вакуумную трубку и заглушить ее любым подручным средством;
5. Посмотреть, куда будет направлен свет от стробоскопа – он должен «смотреть» в сторону штатного шкива;
6. Запустить двигатель и оставить его работать на холостом ходу;
7. Прокрутить трамблер;
8. Как только метки на встроенном шкиве совпадут с меткой, расположенной на крышке используемого устройства, повернуть гайку заводского прерывателя до конца.

Каждый из этих способов подходит для регулировки как на бензиновом, так и на дизельном мотоблоке. Главное в процессе самостоятельной настройки – не снимать катушку и другие элементы системы зажигания – это может привести к нарушению работы всего узла.

Неисправности и причины

В какой-то момент может случиться, что двигатель начинает глохнуть или пропадает искра. Необходимо выяснить причину поломки и первым делом осмотреть свечу зажигания:

Установку новой свечи зажигания производят только после посадки уплотнительного кольца, которое плотно вкручивается специальным свечным ключом. После подсоединения электродов необходимо провернуть коленвал, если все выполнено правильно, то между электродами появиться искра. Она должна быть голубого оттенка. Наличие искры другого цвета означает, что система зажигания мотокультиватора Крот настроена некорректно.

Основные причины нестабильной работы зажигания:

Для эффективной работы мотокультиватора следует своевременно проводить профилактические работы и менять изношенные детали на новые. Это позволит не только качественно выполнять сельхозработы, но и продлит срок жизни мотоблоку.

Соблюдение простых правил ухода и эксплуатации позволит владельцу продлить моторесурс как системы зажигания, так и культиватора в целом.

Источник

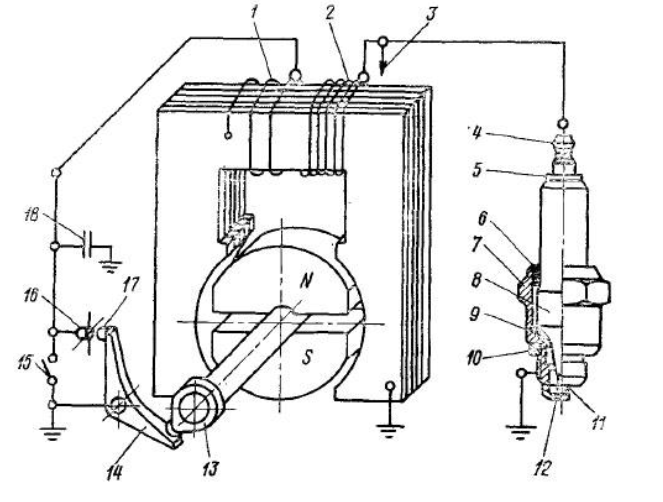

Принцип работы тракторного магнето

Основные элементы устройства:

• генератор;
• трансформатор;
• магниты.

Также в состав входит сердечник, ротор, кулачок, выключатель зажигания, конденсатор и высоковольтный кабель. Все детали заключены в оцинкованный корпус.

В основе принципа работы лежит эффект электромагнитной индукции:

1. Сердечник трансформатора обеспечивает замыкание силовых линий магнитов.
2. Появляется магнитный поток.
3. Когда линии вращающегося магнита пересекаются с витками обмоток трансформатора, электродвижущая сила приобретает индукцию.

Функции магнето — в распределении электроэнергии

Настройка устройства

Существует много разновидностей устройства, различающихся по мощности, способу настройки и другим параметрам. Рассмотрим, как производится настройка магнето на тракторе МТЗ. Эти трактора обычно комплектовались устройством М 124-Б1.

При появлении неполадок в первую очередь следует проверить зазор между контактами прерывателя. Это производится посредством особого щупа, входящего в комплект инструментов. Механик медленно проворачивает коленвал за маховик, следя за интервалом между контактами. В тот момент, когда расстояние оказывается наибольшим, нужно проверить зазор, вставив между контактами щуп. Затем следует сверить результат с цифрами, указанными в руководстве по эксплуатации (для каждой модели они свои)

Если есть расхождение, нужно отпустить винт крепления контактной стойки и осторожно повернуть саму стойку, вставленную в прорезь эксцентрика

Владельцев старых тракторов часто заботит вопрос, как настроить магнето на пускаче, точнее, установить угол опережения зажигания. На новых тракторах этот параметр устанавливается на заводе и не нуждается в дальнейшей регулировке. Однако в ходе эксплуатации часто возникает необходимость поставить новое тракторное магнето, купить которое не составляет труда. Или снять его, например, при ремонте двигателя. После этого устройство нужно настроить.

Этапы настройки магнето:

снять свечу с двигателя;
через образовавшееся отверстие провернуть коленвал по часовой стрелке до попадания поршня в верхнюю мертвую точку;
осторожно поворачивая вал обратно, установить поршень на 5-6 мм ниже этой точки;
снять крышку магнето и поворачивать валик, пока контакты прерывателя не окажутся разомкнутыми;
обеспечить вход выступов полумуфты точно в пазы шестерни привода;
закрепить устройство болтами, закрыть крышку;
ввернуть свечу на место.

Неисправности конденсатора:

• обрыв выводов
• про­бой
• плохие контакты корпуса конденсатора с массой и изолированного проводника с клеммой прерывателя

Эти неисправности определяют на приборе проверки зажигания (ППЗ) или же при помощи контрольной лампы. Контрольная лампа, соединенная последова­тельно с конденсатором и подключенная к сети пере­менного тока напряжением 220 В, не горит при исправ­ном конденсаторе, но после отключения конденсатора от сети при шунтировании появляется искра. При обры­ве в конденсаторе лампа не горит, а конденсатор не заряжается. При пробое конденсатора лампа горит. Поврежденный конденсатор заменяют.

Настройка зажигания на триммере

На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.

Как функционирует система зажигания на триммере

Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.

На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.

Как проверить исправность магнето

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

1. На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
2. Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
3. Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

1. Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
2. В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
3. Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
4. С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
5. Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.
