Как проверить ксенон

Варианты самостоятельной диагностики

Выявить неисправный элемент ксенонового освещения вполне возможно самостоятельно. Для этого не обязательно ехать на СТО. И некоторые операции можно выполнить без наличия дополнительного оборудования.

Ксеноновых ламп

Визуальный осмотр ламп в большинстве случаев ничего не даст – неисправный элемент выглядит также, как и исправный.

Неисправная ксеноновая лампа.

Лампы редко выходят из строя одновременно. Если не горят сразу две фары, есть основания предполагать неисправность в схеме управления световым оборудованием автомобиля. Если не горит один светоизлучающий элемент, то проверить ксеноновую лампу можно перестановкой из одной фары в другую.

Диагностика ксеноновых ламп методом замены.

Возможны варианты:

• ничего не изменилось, лампа, которая не горела до этого, не зажигается;
• на новом месте осветительный элемент заработал, а горевший до этого в другой фаре погас.

В первом случае с высокой степенью вероятности можно говорить о выходе из строя лампы. Проверить ее с помощью тестера не удастся, потому что большей частью лампы выходят из строя из-за разгерметизации (через микротрещины).

Важно! Во время перестановки осветительных элементов нельзя дотрагиваться до колбы лампы руками!

Во втором случае, скорее всего, неисправность в высоковольтном модуле, проводке или схеме управления осветительными приборами. Чтобы отсеять схему управления, можно мультиметром проверить наличие напряжения 12 вольт на входном разъеме блока при включенном ближнем или дальнем свете. Если оно присутствует, надо искать причину в электронной схеме модуля. Если отсутствует, значит, проблема в управлении. Чтобы убедиться окончательно, можно подать 12 вольт прямо с аккумулятора машины (крайне желательно через предохранитель).

Блоков розжига ксенона

Первое, с чего надо начинать диагностику блоков розжига – визуальный осмотр. Сначала надо осмотреть корпус электронного модуля. Так можно обнаружить коррозию, окисление, обломившиеся выводы разъемов.

Окисленные контакты разъема блока розжига.

Если все в порядке, надо вскрыть кожух электронного устройства и осмотреть плату на наличие:

• следов попадания влаги;
• коррозии или окисления ;
• подгоревших или выгоревших электронных компонентов;
• обрывов дорожек или выводов радиоэлементов;
• других подозрительно выглядящих признаков.

Блок розжига, подвергшийся воздействию влаги.

При наличии подобных проблем есть все основания предполагать, что причина неисправности именно в блоке розжига. Но если визуально все в порядке, гарантии работоспособности блока все равно нет. Надо проводить дальнейшую проверку.

Самый верный способ проверить высоковольтный блок розжига ксенона – собрать несложный стенд, состоящий из:

• источника напряжения 12 вольт достаточной мощности (можно применять сетевой адаптер или автомобильный аккумулятор);
• заведомо исправной ксеноновой лампы.

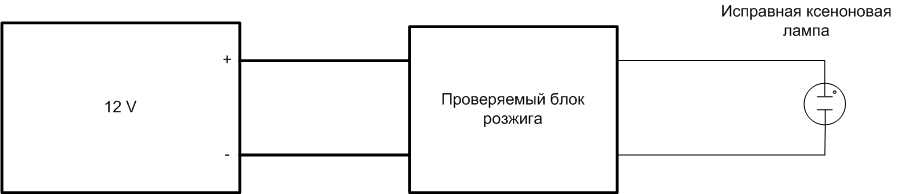

Стенд для проверки ксенона.

Если подать 12 вольт на блок розжига (помня о том, что на выходе электронного модуля присутствует опасное напряжение и принимая все меры предосторожности!!!), то при его исправности лампа загорится, а при поломке – нет. Если в этом стенде применить заведомо исправный блок розжига, то можно проверять работоспособность ксеноновых осветительных элементов

Стенд для проверки ксенона с делителем напряжения.

Если исправной лампы нет, можно попытаться измерить напряжение на выходе блока розжига. Вряд ли в домашней мастерской найдется прибор, способный измерить напряжение 25000 вольт, но можно попытаться снизить измеряемое напряжение с помощью резистивного делителя. Чтобы получить приемлемое для измерений напряжение в 250 вольт, надо взять 1/100 от исходного напряжения. Сопротивление верхней (гасящей) части цепочки можно взять 5 мегаом (набрать из нескольких по 0,5..1 Мом), а нижней – 51 кОм. Проблема в том, что такое высокое напряжение подается на очень короткое время, и прибор (что цифровой, что стрелочный) может не успеть среагировать из-за инерционности.

Вместо вольтметра можно попробовать взять лампу накаливания на 250 вольт или светодиод с соответствующим токоограничивающим резистором и попытаться засечь вспышку. Здесь есть поле для экспериментов – но техника безопасности в первую очередь!

Статья в тему: Рейтинг автомобильных ламп H4 головного света

Световой поток

Если сравнивать работу ксенона и работу обычной галогеновой лампы, то наш «технологичный претендент» намного опережает в силе светового потока.

Обычный галоген – выдает поток в 1500 Lm (Люмен)

Ксенон – примерно от 3000 до 6000 Lm (не верьте китайским производителям, которые указывают по 10 – 20 000 Lm, такие системы очень редкие и для конечного потребителя практически не используются)

Светодиодные варианты – сейчас выдают практически одинаковые потоки с ксеноновыми элементами – от 2500 до 4500 Lm (правда стоит оговориться нужно выбирать именно с специальным драйвером)

Как вы видите ксенон очень яркий, он работает с высоким потоком света, что с одной стороны является благом – хорошо освещает дорогу, с другой стороны – губителен, потому как он очень часто ослепляет встречных водителей.

Важная информация

На сегодняшний день ксенон является одной из самых современных, передовых технологий. Ее использование позволяет получить самые высокие показатели по мощности потока света.

В сравнении с галогеном, эффективность ксенона имеет показатели выше в 3-4 раза. Иногда ксенон заменяют светодиодами, однако качество этих ламп сильно «хромает».

Водители могут устанавливать ксенон самостоятельно, только при условии, что они знают, как проверить, работает ли ксенон.

Неправильная установка приведет к тому, что ТС не пройдет технический осмотр и лампы придется снимать.

Что это такое

Вещество, используемое для ксеноновых ламп, по своей природе является инертным газом. Он состоит всего из одного атома и совершенно не имеет запаха и цвета и при правильном применении безопасен для человека.

Фото: вид стеклянной емкости с ксеноном

Основной способ получения газа – добыча из радиоактивных источников. В современной промышленности ксенон получают из воздуха, при использовании азота и кислорода.

За счет нескольких сложных преобразований ксенон не имеет никаких примесей. Под давлением его закачивают сразу в колбу лампы.

Приобретать ксенон следует вместе с блоком розжига, который необходим для того, чтобы привести лампу в действие.

Его разновидности

Существует несколько разновидностей ксеноновых ламп. Перед тем, как осуществлять установку, водитель должен решить, какой тип лампы подойдет для конкретного автомобиля наилучшим образом.

Фото: типы ламп с маркировкой

Наиболее распространенными являются ксеноновые лампы старого образца – Н4

При выборе лампы данного типа следует обратить внимание на некоторые варианты:

Биксеноновая лампа Н4	Подходит для того, чтобы использовать оба режима света – ближний и дальний. Работают за счет движения шторки или механического передвижения колбы с ксеноном
Лампы D2R, D2S	Работают с подключением к переходнику. Лампа D2R используется для рефлекторной оптики. D2S лучше подходит для линзованной оптики. Разделение необходимо для тех фар, которые были разработаны специально для использования ксенона
Наиболее предпочтительным является ксенон Н4 D2S	Он имеет более высокую цветовую температуру, светит более ярко и имеет насыщенный белый оттенок
Лампы Н4	Могут быть корейского производства. Они имеют готовый цоколь

Получить и ближнее и дальнее освещение можно только при установке биксенона. Использование других вариантов, в том числе обычных ксеноновых ламп дает только дальнее, или иногда только ближнее освещение.

Фары с данной температурой отличаются насыщенным желтым цветом. На лампах 4300 К желтый цвет уже не выделяется.

Можно установить лампы, которые будут испускать цвет, максимально похожий на солнечный – это лампы 5000 – 5500 Кельвинов. Они являются наиболее щадящими для глаз и легко прорезывают дождь, туман.

Чем более повышается температура, тем более синий цвет имеют лампы. Ксенон 8000 К отличается насыщенным синим цветов, а лампы 18 000 К – фиолетовый. Такие лампы чаще всего используются для тюнинга и улучшения внешнего вида автомобиля.

Законодательная база

Нормативно-правовые акты, которые должны учитываться и соблюдаться водителями, устанавливающими ксеноновые фары:

КоАП РФ – Федеральный Закон № 195	В данном НПА указаны меры наказания, применяемые к водителям, нарушившим основные требования
Постановление Правительства РФ № 1090 «О Правилах Дорожного Движения»	В данном документе содержится указанием о правилах использования автолюбителями фар и особенности получения разрешения для проведения тюнинга автомобиля
Разъяснения Департамента по обеспечению безопасности ДД МВД РФ «Об использовании ксеноновых фар», публикация документа от 20.02.2010 года	—

Чтобы не возникало проблем при прохождении технического осмотра, водителю следует заблаговременно получить разрешение и согласовать все планируемые изменения.

Установка биксенона

Биксенон это такая же лампа, наполненная инертным газом, только оборудована специальным электромагнитом. Он контролирует фокус лампы, что позволяет создавать “ближний” и “дальний” свет. Обычная ксеноновая лампа светит постоянно на полную мощность, а мощность биксеноновых линз регулируется с помощью соленоида (электромагнита). Принцип установки биксенона своими руками примерно тот же. Отличается он только наличием контроллера напряжения, который подсоединяется к лампе, аккумулятору и блоку розжига. Основная его функция – контроль и стабилизация напряжения в проводке. Как установить ксенон самому мы писали выше. А сейчас просто рассмотрим схему подключения биксеноновых линз и разберем некоторые нюансы.

1. Высоковольтные провода от ламп биксенона соединяются с соответствующими проводами от блока розжига.
2. К разъему питания блока розжига подключается контроллер.
3. Третий провод на лампе – это разъем электромагнита, который контролирует интенсивность света. Он также подключается к контроллеру.
4. К штатному разъему питания лампы подключается разъем с контроллера. Он имеет 3 контакта.
5. Подключаем контроллер к питанию аккумулятора, “+” и “-” соответственно.

После установки не забудьте отрегулировать фары, чтобы не слепить водителей на встречной полосе. Помните, что хорошо отрегулированные фары обеспечат безопасность всем участникам дорожного движения.

Как проверить блок розжига ксенона в домашних условиях

Можно ли проверить работоспособность блока в домашних условиях или в гараже? Выявить неисправности и произвести ремонт блоков можно своими силами, при наличии специальных инструментов и зная порядок проведения работ.

Устройства для проверки

Наиболее распространенными приборами, используемыми для проверки работоспособности блока розжига, являются:

Мультиметр состоит из блока управления, дополненного экраном и проводов, которые подключаются к обследуемому оборудованию.

Мультиметр или тестер позволяет измерить:

• напряжение в электронной цепи;
• силу тока;
• сопротивление.

Как проверить блок розжига ксенона мультиметром?

Для проверки работоспособности прибора или отдельных элементов необходимо присоединить провода тестера к гнездам оборудования, причем черный провод соединяется с минусовым гнездом, а красный – с плюсовым.

Если подключить прибор неправильно, но и выяснить проблему, которая привела к неисправности блока розжига, не получится.

Осциллограф, в отличие от тестера, является более профессиональным оборудованием, которое позволяет определить напряжение, силу тока, частоту импульсов, угол сдвига фаз и иные параметры электрической цепи.

Принцип действия прибора и методика проверки работоспособности оборудования осциллографам аналогичны мультиметру, но этот прибор позволяет получить более точные показания, причем не только в цифрах, но и в виде диаграммы (графика).

О том, как работает автокорректор фар для ксенона, читайте здесь.

Итак, для полной проверки работоспособности блока розжига необходимо действовать по следующей схеме:

1. Не снимая устройства с места в первую очередь необходимо промыть поверхность прибора спиртом. Это действие направлено на устранение ржавчины, которая может привести к более неприятной поломке блока.

Если проблема неисправности коррозия, то после нескольких минут, требуемых для полного высыхания, блок будет работать в нормальном режиме.

Если промывка блока не привела к устранению поломки, то следующий шаг – это осмотр корпуса на наличие трещин (разгерметизация). Выявленные трещины необходимо герметизировать и проверить работоспособность оборудования после полного высыхания использованного состава.
Если результат после проведенных манипуляций не достигнут, то требуется полностью отсоединить устройство от цепи автомашины и вскрыть корпус блока.

Внутри корпуса располагаются различные приспособления, работоспособность которых можно проверить осциллографом или тестером.

Проверка оборудования специальными приборами производится в следующем порядке:

• на первом этапе проверяется работоспособность транзисторов (их должно быть не менее 4 штук), которые наиболее подвержены воздействию влаги и пыли;
• далее проверяется резистор;
• проверяются конденсаторы.

Обнаруженные сгоревшие или поломанные устройства требуется заменить аналогами, полностью подходящие по рабочим параметрам.

После замены и проверки работоспособности ламп блок необходимо закрыть и залить герметиком или обработать парафином для увеличения срока эксплуатации.

Если проведенные работы не помогли восстановить блок розжига, то можно:

• обратиться к профессионалам для проведения более тщательной диагностики повреждений;
• полностью заменить оборудование.

Как проверить радиолампу ?

• Поделиться Поделиться этим сообщением через
• Digg
• Del.icio.us
• Technorati
• Разместить в ВКонтакте
• Разместить в Facebook
• Разместить в MySpace
• Разместить в Twitter
• Разместить в ЖЖ
• Разместить в Google
• Разместить в Yahoo
• Разместить в Яндекс.Закладках
• Разместить в Ссылки@Mail.Ru
• Reddit!

Профессионалам этого мало. Профессионалы пользуются ИСПЫТАТЕЛЕМ ЛАМП В этом приборе можно для практически всех ламп подать правильные напряжения на все электроды лампы, начиная от накала и кончая анодом. В нём установлено море ламповых панелек и имеется коммутационное поле. С прибором идут перфокарты для каждой лампы. Положил её на коммутационное поле и втыкай себе бездумно в дырочки штырьки. Кончились дырки – переходишь к измерениям. Немного мозгов при этом не помеха, как, впрочем, и в любом другом деле. Некоторые лампы таким прибором проверить нельзя. Например какую-нить киловатт на 20, которые всё чаще и чаще применяюЦЦа на любительских станциях 3 и 4 категорий. Тут я Вам не помощник. сам не знаю как их испытывают Судя по сигналам нек-рых станций – никак

• Поделиться Поделиться этим сообщением через
• Digg
• Del.icio.us
• Technorati
• Разместить в ВКонтакте
• Разместить в Facebook
• Разместить в MySpace
• Разместить в Twitter
• Разместить в ЖЖ
• Разместить в Google
• Разместить в Yahoo
• Разместить в Яндекс.Закладках
• Разместить в Ссылки@Mail.Ru
• Reddit!

Читайте далее:

Как проверить галогеновую лампу тестером?

Как проверить лампу дневного света тестером?

Как проверить лампу ДРЛ способы?

Как проверить таблетку на генераторе тестером

Как проверить обмотку генератора тестером

Как определить поломку самостоятельно

осциллограф

*Блок розжига ксенона: самостоятельный ремонт* возможен

Первое, что стоит попробовать перед началом манипуляций, — просто весь блок промыть спиртом. Если причина неисправности в ржавчине или попавшей влаге, все станет на свои места. Нет? – попробуйте отсоединить герметик с тыльной стороны платы и пропаять прохудившиеся спайки. Затем подключите к блоку лампу и заведите его

Обратите внимание: включать вскрытое устройство нужно только в подключенном к лампе состоянии, на поверхности, не проводящей ток и как можно дальше от воспламеняющихся предметов. Напряжение на умножителе может достигать 35 КВ, потому не прикасайтесь к нему руками ни в коем случае

Только что отключенному блоку дайте остыть в течение нескольких минут. Если же и эти действия не решат проблемы, следуйте такому алгоритму:

1. Нужно вскрыть все крышки, отсоединить герметик;
2. Прозвоните с помощью тестера все 4 транзистора. При обнаружении пробоя покупаем новый полевик (лучше всего 4N60), впаиваем. Если пробой не обнаружен, двигаемся дальше.
3. Прозвоните сгоревший резистор – возможно, он остался невредим. Если нет – поменяйте на новый, ватт на 5.
4. Для верности пропаяйте все места пайки герметика, где флюс неактивен. Остатки флюса смойте. Если используете розовую индикаторную его разновидность (которую можно не смывать), следите внимательно за тем, чтобы не оставалось розовых пятен – гель нужно хорошенько прогреть.
5. Ответственный момент — заведите *блок розжига ксенона. Если ремонт* прошел успешно, фары засветят, как новые.
6. Если успеха все еще нет, ищите порченый транзистор, вероятно причина в нем. Если подозреваемый найден, выпаяйте его и ненадолго включите блок в таком виде. Заработал? – отлично.
7. После всех процедур плату нужно залить парафином. Предпочтение нужно отдать именно ему, так как силиконовые герметики почти невозможно потом расковырять, да и химия, которую они выделяют при перегреве, пагубно скажется на прочности контактов.

Таким образом, если проблема заключалась все-таки в транзисторе, все ремонтные работы обойдутся в сумму около 45 рублей (цена транзистора). Намного дешевле, согласитесь, чем отдать 700 рублей за новый блок. Если же по проведении всех описанных манипуляций фары так и не заработают, придется обращаться в автосервис.

Определяем, какой лучше ксенон установить взамен штатной системе освещения

Движение на автомобиле ночью – очень серьезное испытание для водителя с любым опытом. На безопасность управления решающее значение оказывает качество освещения. Появление газоразрядных ламп как класса позволило приблизить ночные условия вождения к дневным.

Модернизируем головную оптику на Lada Priora

Некоторые черты российского автомобиля ВАЗ 2170 не удовлетворяют современной моде. Дизайн экстерьера выполнен с минимальными затратами.

Разбираемся с освещением ВАЗ 2110

Наверное, всем «десятоводам» знакома ситуация с освещением дороги в темное время суток. Часто ездить по вечерам не просто невозможно, а опасно. Недоработанный пучок света не освещает в должной мере обочину, а дальний светит не так уж и далеко.

Починить аккумулятор своими руками – значит сэкономить на услугах автомастерских

Первое, что нужно знать, столкнувшись с поломкой этого устройства, это то, что в самом аккумуляторе сломаться, по сути, ничего и не может. Большинство поломок прибора связаны с использованием дополнительных гаджетов – телефона, сигнализации и т.д.

Почему сломался «Солекс»?

Карбюратор – основной элемент топливной системы автомобиля. Он предназначен для смешивания воздуха с топливом в необходимых пропорциях и образования топливной смеси, подающейся в камеры сгорания двигателя.

Время, место и инструменты для устранения повреждений на стекле автомобиля

Для многих автовладельцев обнаружение на лобовом стекле трещины равносильно вынесению ему окончательного и бесповоротного смертного приговора.

Как определить, что блок розжига ксенона вышел из строя?

В автомобиле, оснащенном функционирующими датчиками, бортовой компьютер сообщит об ошибке. «Проверьте лампу ближнего света», «Отсутствие ближнего света» и прочее. Конечно, сразу искать проблему в блоке – ошибка. Возможно, дело в самой лампе. Для этого, ее нужно достать и вначале проверить визуально.

Совет!

Если есть повреждения, то менять нужно именно ее. Также не будет лишним переставить лампочку из работающей фары. Если отклика не последует и свет не загорится, то проблема действительно в блоке розжига.

В некоторых марках, отключение предохранителей может привести к параличу конкретных систем организма. Решит проблему в таком случае обычная замена.

Также читайте: Какие изменения в ПДД с 1 января 2019 вступили в силу

Как выбрать блок розжига?

Если с заводскими устройствам всё понятно: необходимо, чтобы его код соответствовал характеристикам модели вашего авто. А как покупать универсальный БР и на что нужно смотреть в первую очередь?

Это интересно: Цены на передние стойки амортизаторов Chevrolet Cruze: как купить дешевле, советы по подбору

Технические параметры

Сначала убедитесь, что напряжение питания блока соответствует бортовой сети вашей машины. Производители выпускают блоки, рассчитанные на 12, 24 и даже 36 вольт. Другие параметры (усреднённые данные):

• мощность: 35-75 Вт;
• пусковой и рабочий ток: 5,8 и 3,1 А;
• напряжение розжига: 23 тыс. вольт;
• время стабилизации дуги: до 20 секунд;
• рабочая температура: от минус 30 до плюс 105 градусов.

Обратите внимание на конструкцию: возможен стандартный вариант или Slim (с утончённым корпусом). Многие модели имеют защиту от чрезмерно низкого или высокого напряжения: в этом случае блок отключается через полсекунды

Популярные производители и цены

Издания, в т.ч. и в интернете, регулярно публикуют рейтинги компаний, выпускающие комплекты ксенона. Среди наиболее часто попадающих в «топы» стоит выделить несколько производителей:

1. MTF. Отличается высоким качеством продукции – процент брака не превышает 1 %. Наиболее популярные комплекты: MTF-Light Slim Line, MTF-Light Slim Line MSP с подавителем помех. Из минусов можно отметить оригинальные коннекторы (не подходят к блокам иных фирм) и высокую (5500 — 5900 руб.) стоимость.
2. Optima. Выпускаемые фирмой блоки ARX304 относятся к 5-му поколению приборов. Средняя цена за комплект 3300 руб. (максимум для грузовиков — 4800 руб.) Лампы желательно менять каждый полтора года.
3. SHO-Me. Наиболее распространенный в РФ набор. Есть стандартный вариант конструкции и slim. Рекомендуется менять лампы через 12 месяцев. Средняя стоимость 2800 руб.
4. APP Digital Ultra Slim. Японский производитель, специализирующийся на выпуске приборов освещения для авто. Имеет расширенный диапазон рабочей температуры, подходящий для российских условий: от минус 40 до плюс 125 градусов. Средняя цена 4000 руб.
5. Interpowre. Качественный и надежный блок. Лампы служат до 2 лет. Стоимость комплекта 2500 руб.
6. Xenotex. Это продукт, в создании которого участвовали сразу 3 страны: Япония, КНР и Южная Корея. Комплект характеризуется доступной ценой – в среднем 2300 руб.

При установке внимательно изучите инструкцию: схема подключения ксенона должна быть строго соблюдена.

Блок розжига ксенона ремонт своими руками видео

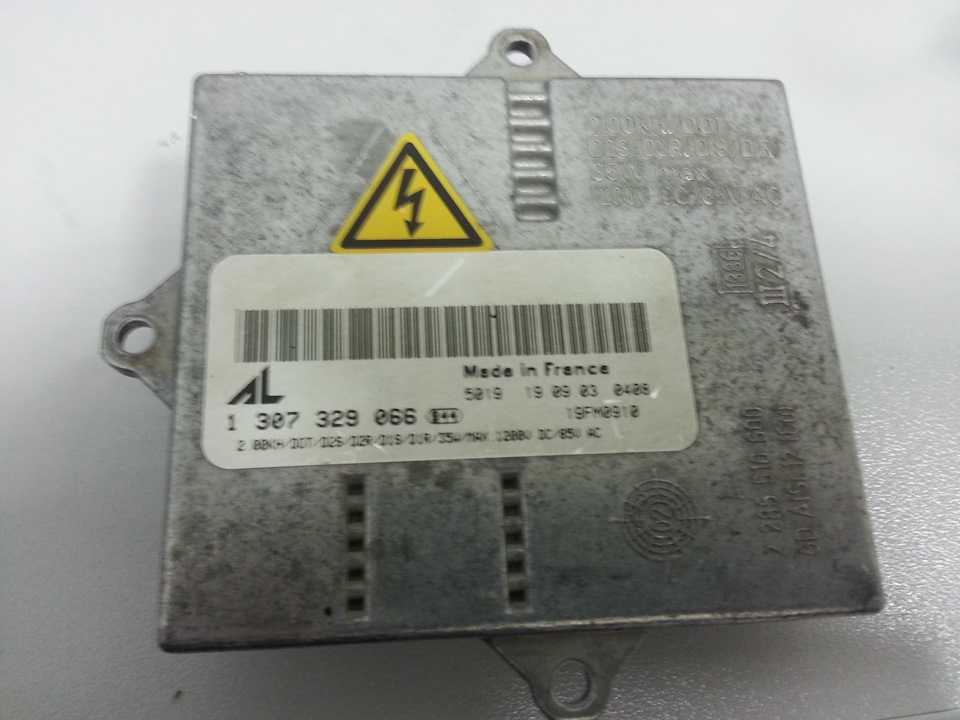

Доброго времени суток!

Сразу скажу, что данный ремонт не привел блок розжига ксенона к рабочему состоянию.Речь идет о блоке розжига Bosch 2.0 AL, имеет парт. номер: 1 307 329 066 (фары без автокорректора света).

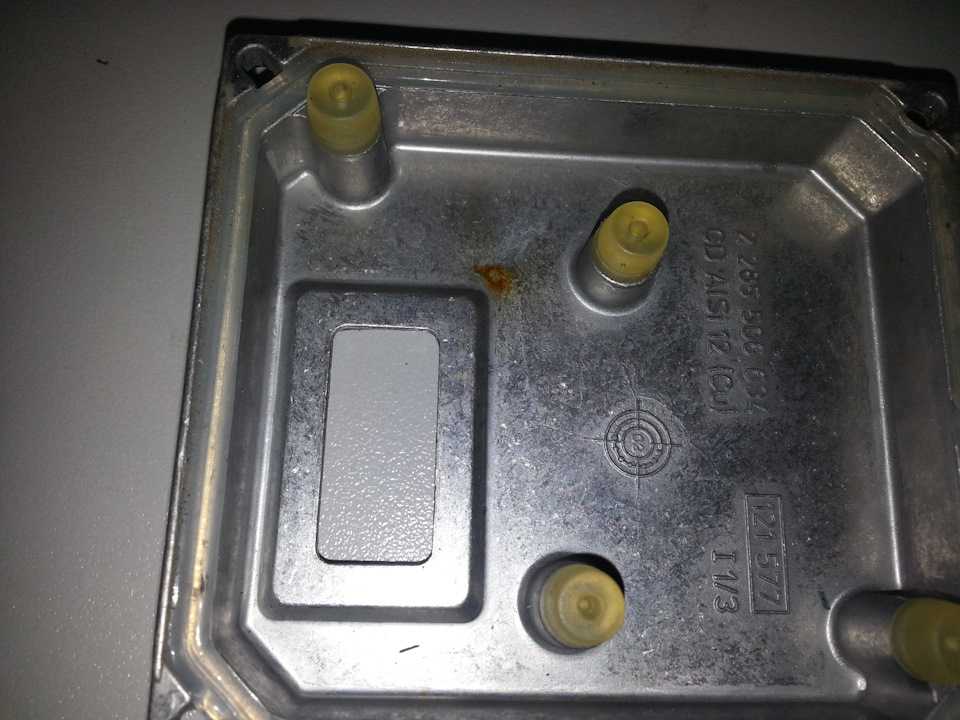

Смотрим на крышку:

Видим следы поджаренного, где-то из чего то у нас вышел дым.Данные следу соответствуют 4 полевым транзисторам n-типа FSL11N50A (фото платы с транзисторами не сделал, но можно найти в интернете).Выпаиваем их для проверки. Я пошел более простым способом: транзисторы копеечные, аналогов можно купить кучу в ближайшем магазине радиоэлектроники, греть сразу три ноги и аккуратно вытаскивать транзистор — потеря времени, поэтому просто ломаем пластиковый корпус и отрезаем транзисторы.

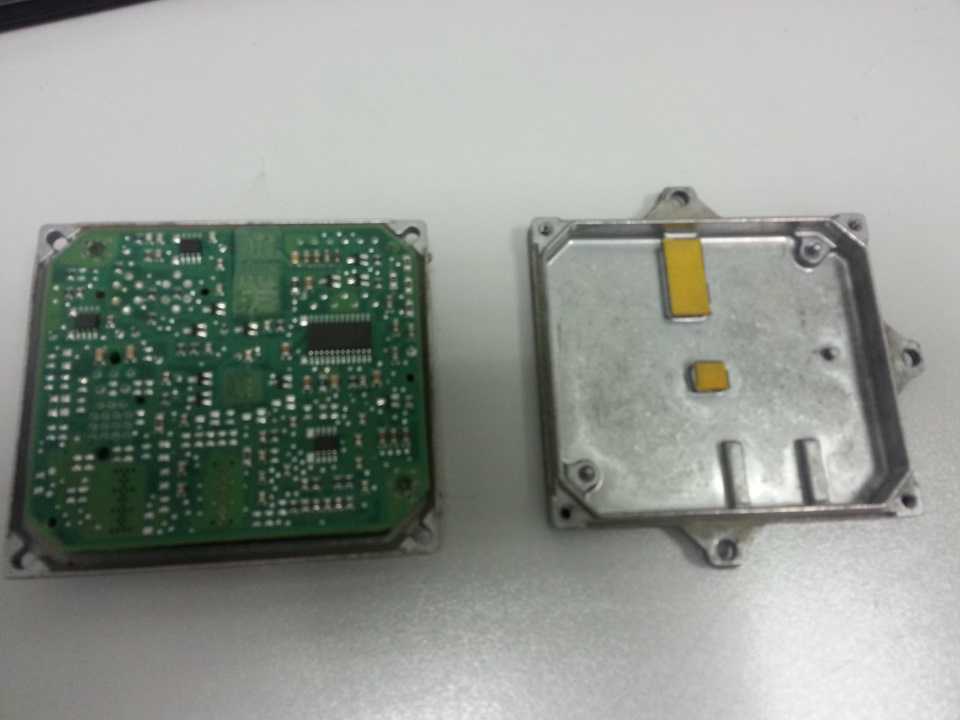

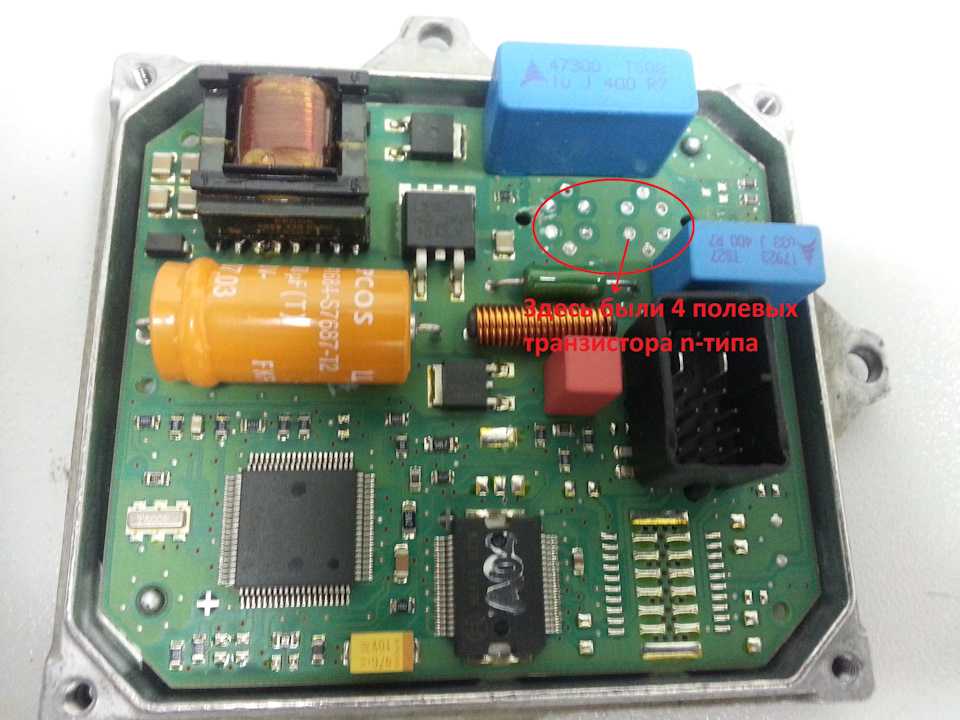

Далее выпаиваем остатки ног транзисторов.Получаем:

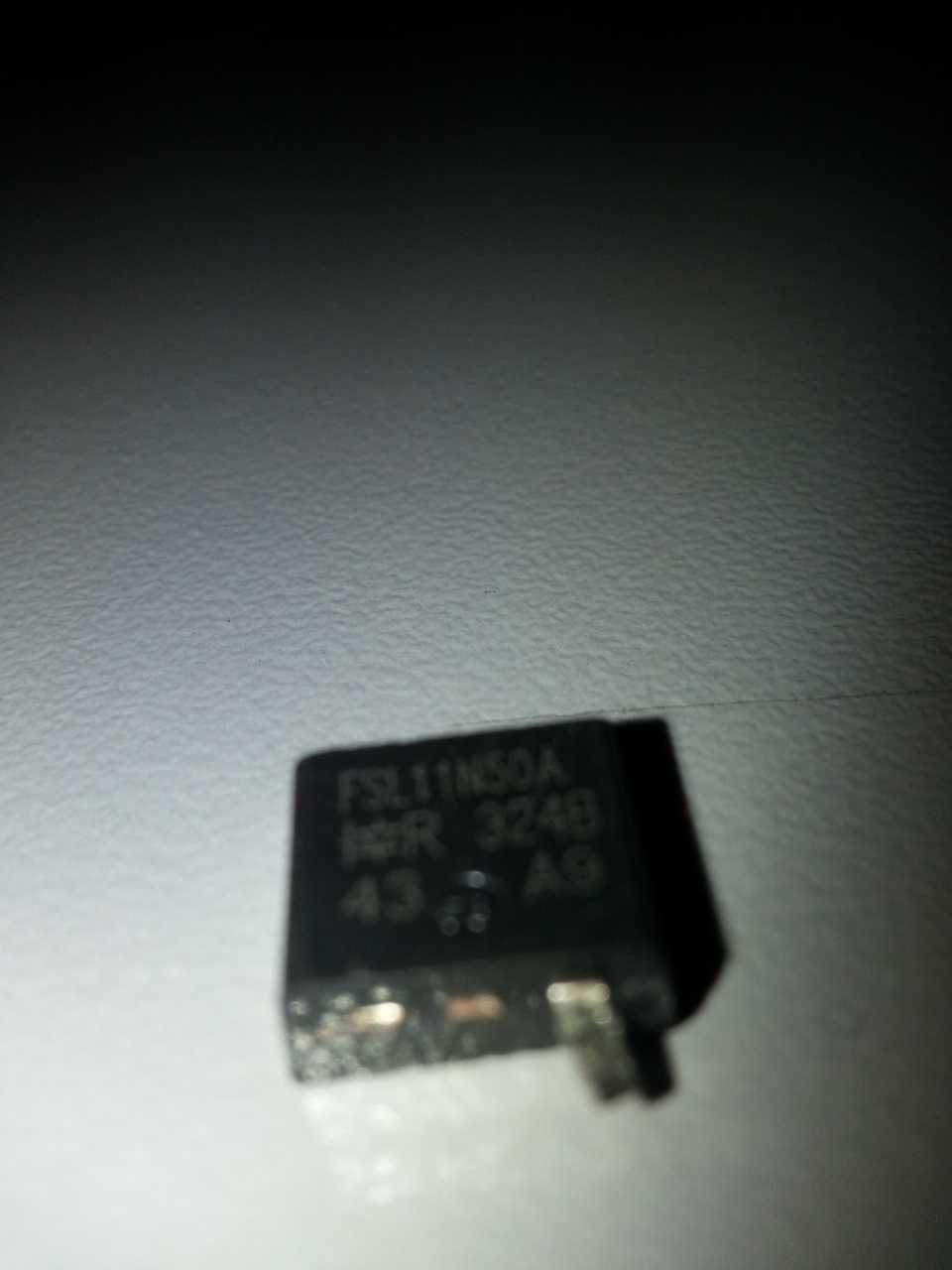

А вот сам один из транзисторов:

Проверяем транзисторы с помощью мультиметра, два транзистора оказываются мертвыми — пробит диод между стоком и истоком (см. принцип работы и устройство полевых транзисторов).

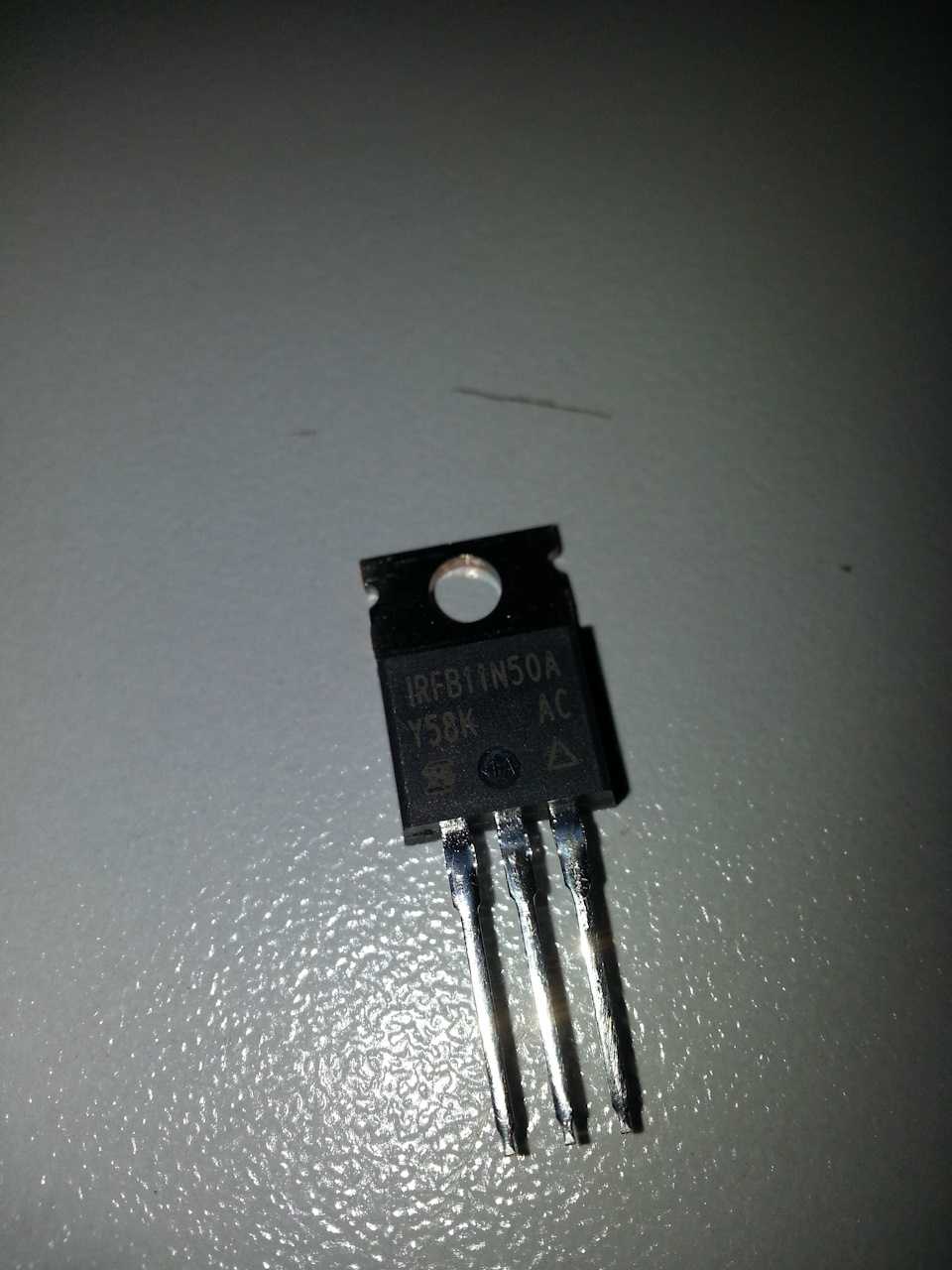

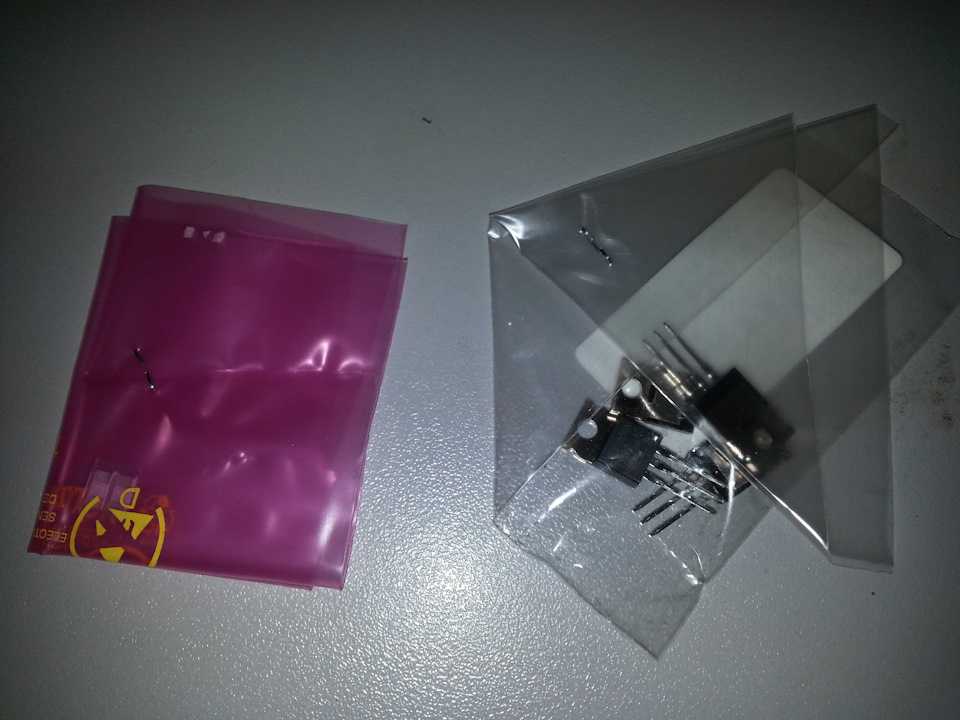

Ладно, с этим мы справимся — заказываем такие же транзисторы.Вот они, новенькие:

Впаиваем, предварительно отпиливаем «уши» ножовкой по металлу, т.к. без данной манипуляции крышка блока не закроется

Осторожно, если вы разломали пластиковый корпус так же как я, то нужно между транзисторами поставить прокладки чтобы затворы транзисторов не имели контакта между собой

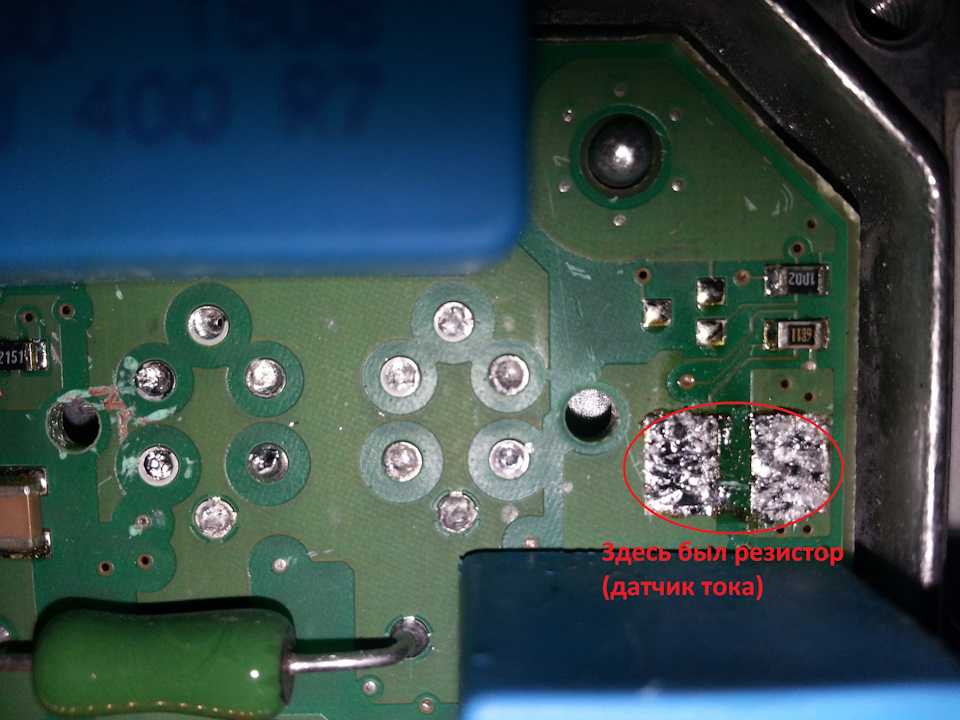

Проверяем плату далее. Также оказался сгоревшим прецизионный резистор R500 (0,5 Ом) 1% (датчик тока).

Фотографий с резистором опять же нет.

Резистор это проволочный прецизионный 1%, 0.5 Ом, а также еще он имеет класс мощности 5 Вт. Производитель не известен этого резистора, Китай, можно заказать на Али где-то за 1900 рублей (несколько штук). Но это не метод инженера-связиста, ибо не известно, дело только в этом или же сгорело еще что-то.Проблема в том, что кроме как из поднебесной, не найти такой резистор с классом мощности 5 Вт. Максимум 2 Вт. Ну и ладно, заказываем: SMD чип резистор WW25PR500FTL, 0.5 Ом, 300 В, 2512 , 2 Вт, ± 1%, WW25P Series. Цена 160 рублей, срок ожидания 3 недели, но мы не торопимся, т.к. блок я уже купил контрактный, точнее купил фару контрактную за 3000 рублей и сдернул от туда блок (отдельно блоки розжига по космическим ценам продают).

Технические параметры резистора:Линия Продукции WW25P SeriesКласс Мощности 2ВтСопротивление 0.5ОмУпаковка Разрезная ЛентаНоминальное Напряжение 300ВСтиль Корпуса Резистора 2512 Допуск Сопротивления ± 1%Температурный Коэффициент ± 100млн⁻¹/°CТип Элемента Сопротивления Толстая Пленка

Родной резистор проволочный, тут толстая пленка. Из-за это может немного гулять ток, но не критично — нам нужно проверить.Мощность 2 Вт — тоже не беда, сразу не сгорит. А если заработает блок, заказываем такие же 1 Ом и ставим в параллель, будет вам и 4 Вт. Хотя я сомневаюсь, что и 2 Вт сгорят.

Пришел резистор, впаиваем (фоток опять нет), вставляем в контрактную фару, подключаем к источнику питания — ноль эмоций, блок даже не пищит, т.е. генерации нет!

Напряжения на трансформаторе нет.Ищу неисправность дальше, пока безрезультатно…

Всем Добра!И знайте:Все электрические приборы работают на дыме, если дым выходит, значит устройство сломалось! )))))

• Как отремонтировать блок розжига
• Как установить биксенон самому
• Как проверить катушки зажигания на «Приоре»

Причин поломки розжига ксенона несколько, вот они:

1) Нет герметичности в самом блоке, внутрь может попасть пыль или вода. Определить это можно, вскрыв устройство. Проявляется неисправность в мигании фары. Либо она вообще не загорается.2) Ржавчина, из-за которой могут отходить спайки некоторых элементов блока. Сами детали из-за ржавчины могут выпадать из припоя.3) Проблемы с транзисторами.4) «Пробивание» обмоток умножителя или трансформатора.5) Нет управляющего сигнала от контроллера.

Ехать к автоэлектрику – это опять же лишиться определенной суммы, да еще, возможно, и остаться без автомобиля на некоторое время ремонта.

К тому же, света можно лишиться и вдалеке от благ цивилизации, в частности, от станций автосервиса, в дальней дороге. А чтобы добраться до СТО или гаража, с фарами придется решать вопрос самостоятельно, даже если вы не очень охотно решаетесь на самостоятельный ремонт внутренностей своей машины. Потому что альтернативой будет ночевка в чистом поле – пока не рассветет, и не появится возможность добраться до ремонтников без фар.

Как работают ксеноновые фары

Чтобы узнать, как работает адаптивный ксенон, нужно изучить общую схему устройства:

Фото: схема подключения ксенона

Система достаточно проста, а установка осуществляется поэтапно. Особенностью, которую некоторые водители забывают учесть, является то, что после того, как лампы установлены, их необходимо настроить с помощью специального оборудования.

Рассмотрим плюсы и минусы:

Преимущества ксенона:	высокое качество освещения, яркость, высокая интенсивность свечения и охват; ксеноновые лампы работают очень долго. Это обусловлено отсутствием в конструкции основной нити, которая быстро изнашивается; высокие показатели продуктивности работы ксеноновых ламп; небольшое потребление тока
Недостатки:	высокая стоимость; сложность установки

Выбор ламп следует осуществлять в соответствие с техническими характеристиками транспортного средства, и в зависимости от того, какой цвет нужен водителю авто – ближний или дальний.

Устройство данной лампы (схема)

Ксеноновая лампа принадлежит к типу газоразрядных. Закачивание газа в колбу для дальнейшего его использования осуществляется под высоким давлением.

Какой предусмотрен штраф за ксеноновые фары в 2021 году смотрите в статье: ксеноновые фары. Про образец заполнения заявление о выдаче водительского удостоверения, читайте здесь.

Основные особенности устройства ксеноновой лампы:

Основной элемент	Стеклянная колба, которая имеет очень прочные, толстые стенки
Колба заполняется ксеноном – инертным газом	Следует учесть, что некоторые производители добавляют пары ртути
Внутри лампы	Находятся два электрода, расположенные на близком расстоянии друг к другу
С внешней части устройства	Электроды соединяются с двумя контактами – плюс и минус
К системе присоединяется блок розжига	Без него лампа не будет работать
Последний элемент	Связка проводов, которую нужно присоединить к системе питания авто

Система достаточно простая, однак, чтобы правильно ее установить, нужно четко разобраться куда и что подключается.

Контакты, расположенные внутри лампы подсоединяются к блоку розжига, через который подается высокий заряд электричества – 25 000 Вольт.

Когда электричество подано, между контактами образуется электрическая дуга. Расположенная в ксеноне, эта дуга начинает ярко гореть.

Штатный ксенон устанавливают еще при производстве машин – на заводе. Чаще всего производители используют лампы 4300 К.

Принцип в использовании

Внутри колбы с ксеноном устанавливаются специальные отражатели. Они позволяют направить свет в правильную сторону. Однако, лампы с отражателями стоят несколько дороже, чем без них.

Следует учесть, что ксенон разгорается постепенно. Это связано с тем, что необходимо время для зажигания дуги – как правило, от пяти до семи секунд.

Блока розжига

Основные технические характеристики блока розжига для стандартных моделей:

Требуемое напряжение	Не менее 8 и не более 16 Вольт
Энергопотребление	До 55 Ватт
Сила подачи тока к лампам	От трех до шести А

Для того, чтобы лампа работала, необходимо получить напряжение в 25 000 Вольт, которое является достаточно высоким. Образуется оно с помощью блока розжига.

Напряжение столь большой силы образуется лишь на несколько миллисекунд – этого достаточно для того, чтобы зажечь ксеноновую лампу.

Принцип работы блока розжига:

Энергия в 12 Вольт	Поступает от общей сети в трансформатор, где происходит реакция, в результате которой ток возрастает. Затем напряжение передается в конденсатор, где оно накапливается до 500 Вольт
Следующий шаг	Переход напряжения на катушку с высоким напряжением. За счет действия метода индукции, первичная и вторичная катушки выдают напряжение, выше в десять раз. Оно превышает то напряжение, которое было выработано на конденсаторе
Лампа разжигается	—
Чтобы поддерживать горение ксенона	Вырабатывается напряжение 60 – 80 Вольт. Оно зависит от того, насколько мощная лампа установлена в фары

Конечное напряжение составляет всего от 35 до 55 Ватт и сопоставимо с работой обычной галогеновой лампы.
