Течь масла из под клапанной крышки: причины, устранение

Ошибки, которые совершают начинающие механики

Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.

На часто начинающие механики спешат и забывают про этот момент.

Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.

Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.

Причины появления ↑

Так, наличие налета на маслозаливной горловине или в месте вывода картерных газов не является опасным. Обычно такой налет начинает образовываться при снижении внешней температуры. Из-за перепадов в температуре силовой установки (нагрев ее при работе и последующее охлаждение при простое) внутри картера образуется водный конденсат. При запуске силовой установки конденсат испаряется и начинает выходить наружу через систему вентиляции картера, которая отводит прорвавшиеся в подпоршневое пространство газы из камеры сгорания. Эти газы, отводимые системой, часто при движении захватывают частицы масла. В дальнейшем частицы масла с водяным паром смешиваются, образуя эмульсию, и оседает эта смесь на крышке заливной горловины или на выходе системы вентиляции картера.

После полного прогрева двигателя частицы воды испаряются, остается только масло, в итоге после длительной поездки смесь на крышке горловины попросту исчезает. Но при остывании мотора конденсат вновь образуется в картере и процесс повторяется заново. В таком случае смесеобразование не является опасным, поскольку в его процессе задействованы малые количества составляющих смеси.

Дополнительно появление эмульсии на крышке может указывать на некачественное масло, в котором уже есть примеси воды.

Значительно хуже, если эмульсия обнаружена на щупе. В таком случае пенится масло в двигателе в значительных количествах и это может привести к капитальному ремонту.

Появление смеси на щупе указывает на то, что в масло попадает значительное количество воды или охлаждающей жидкости. Причем попадает она в поддон, а затем уже при работе силовой установки узлы ее тщательно перемешивают масло с жидкостью.

Зачастую причиной появления водно-масляной смеси с поддоне является пробой прокладки головки блока цилиндров. Образованная при пробое трещина соединяет между собой масляный и жидкостный каналы и жидкость начинает попадать в масляный канал.

Что важно знать о давлении картерных газов?

Меняя прокладку клапанной крышки, часто вы лишь на короткое время устраняете последствия неисправности. Куда важнее определить причины утечки смазки, так как ни образцовая геометрия привалочных плоскостей, ни качественная прокладка и следование инструкциям не уберегут от течи масла, если внутри двигателя повышенное давление картерных газов. Картерная смесь состоит из несгоревшей топливовоздушной смеси, проникающей в картер через поршневые кольца, и масляной взвеси. Работа системы вентилирования отработавших газов направлена на подачу гремучей смеси обратно во впускной тракт.

Видео: Проверка картерных газов

Составляющие системы ВКГ:

клапан PCV. Необходим для регулирования количества отработавших газов, поступающих в задроссельное пространство;
маслоотделитель. Чтобы не загрязнять впускной тракт маслянистыми отложениями, газы проходят через маслоуловитель. Он может быть циклического или лабиринтного типа, с установленным дополнительным сетчатым элементом или без него. Чаще всего в забитом состоянии встречаются системы со сменным бумажным фильтрующим элементом;
подающие патрубки и вентиляционные шланги.

Повышенное давление газов внутри двигателя возникает в 2 случаях:

неисправность системе ВКГ. Чаще всего прохождению газов препятствует забитый маслоотделитель, реже встречается поломка клапана PCV;

В морозное время года забиться может даже исправная система вентиляции картерных газов. Причина в эмульсии, которая накапливается внутри шлангов и патрубков, подходящих к впускному тракту. Из-за многочисленных циклов нагрева и остывания внутри трубок конденсируется влага, которая при смешивании с парами масла превращается в эмульсию. Накопление массы молочного цвета уменьшает проходное сечение вентиляционных шлангов и приводит к повышенному давлению внутри двигателя.

избыточный объем картерных газов. Возникает при критическом износе цилиндропоршневой группы. Несгоревшей ТПВС и выхлопных газов настолько много, что даже исправная система ВКГ не в состоянии перенаправить весь объем во впускной тракт.

Для чего нужна прокладка между ГБЦ и клапанной крышкой

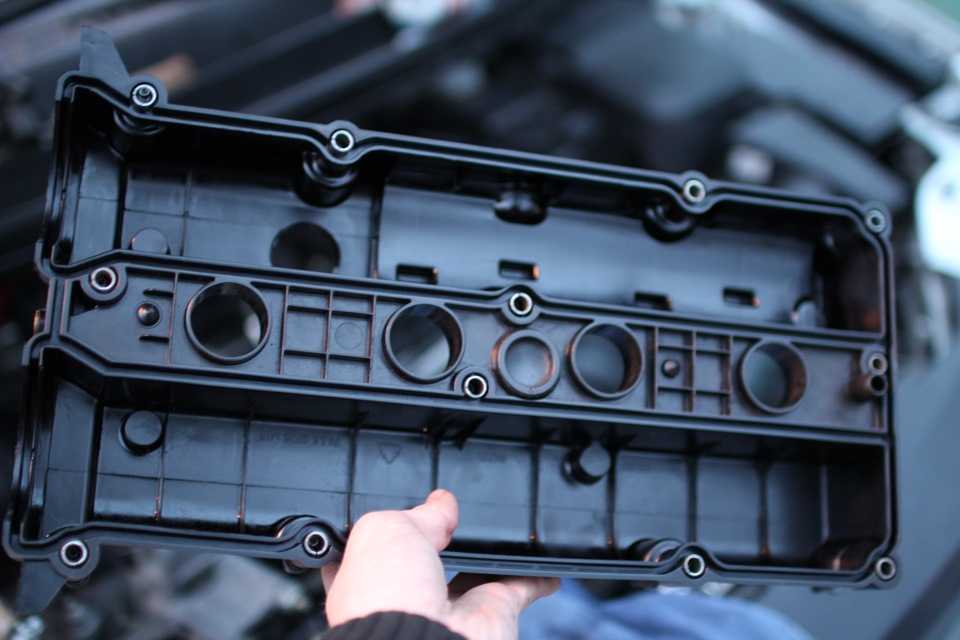

Клапанная крышка необходима для защиты механизма ГБЦ от пыли и грязи, также уплотнитель выполняет и другие функции:

Обеспечивает плотность установки крышки к фланцу ГБЦ;
Герметизирует объем, который закрывает крышка и предотвращает утечку масла.

Деталь не критически важна для работы ДВС – двигатель будет вполне нормально работать и без нее. Но она служит для чистоты силового агрегата, повышает пожаробезопасность, повышает удобство обслуживания мотора. Кроме того, уплотнитель вносит существенный вклад в сохранение технических характеристик и чистоты моторных масел.

На современном автомобильном рынке существует масса моделей двигателей с разными ГБЦ. Однако, все прокладки ДВС устроены принципиально одинаково. Это уплотнительный элемент плоской формы, который повторяет форму плоскости прилегания к ГБЦ.

Элемент имеет отверстия для крепежных элементов и других деталей. Уплотнитель кладут под крышку, а уплотнение создается за счет эластичности.

Конструктивно уплотнительные элементы могут быть различной конструкции.

Существуют:

Цельные уплотнители – это безразрывная кольцевая прокладка или имеющая более сложную форму. Элемент не имеет разрывов и просто устанавливается под металлическую крышку клапанов;
Составные – изделие имеет разрывы, а также различные вставки для установки на детали клапанной группы, вход распределительного вала, другие детали;
Комплектные – кроме базовой прокладки, обычно цельной, в этих комплектах имеются дополнительные элементы – например, для установки в свечные колодцы.

По материалам изготовления прокладка клапанной крышки также различается:

Резиновые уплотнители;
Резинопробковые;
Паронитовые;
Картонные.

Резиновые детали производят, используя термостойкую и устойчивую к маслу и бензину резину. Она в процессе подвергается различным модификациям при помощи химических добавок.

Резиновые уплотнители одни из самых эластичных. Но резина по причине недостатков сырья и технологии производства может существенно менять свою геометрию, например, при перепаде температур. Резиновая прокладка в целом имеет больший срок службы в отличии от других вариантов.

Резинопробковые элементы производят из резины с добавлением гранулированной пробки или других аналогичных пористых наполнителей. Материал способен обеспечить высокую герметизацию и вибрационную развязку. Но чтобы все было так, нужно правильно установить элемент. Также такие прокладки очень требуют качества поверхностей крышки и ГБЦ.

В большинстве случаев при монтаже резинопробковые элементы дополнительно нужно обрабатывать герметиками. Срок службы в отличии от чистой резины ограничен.

Паронитовые уплотнители изготавливаются листового паронита. В основе лежит резина, но в нее добавляют минеральные добавки для повышения технических характеристик. Впоследствии полученный материал формуется и вулканизируется. Паронит может содержать асбест или не содержать. Но сегодня в магазинах сложно найти асбестовые прокладки. Прокладка может быть армирована.

Для отечественных авто именно паронитовые прокладки наиболее широко распространены – они надежны, устойчиво выдерживают различные негативные воздействия, имеют хорошие герметизирующие качества.

Прокладки из картона не делают из привычного картона. Они производятся из специального сорта бумаги. Картон проходит обработку, чтобы на него не воздействовал бензин, масла и другие жидкости. Такой уплотнительный элемент имеет самую низкую цену, хотя эффективность его очень низкая.

Как устранить протекание масла

Пластмассовые детали не отличаются повышенной прочностью, потому расколоть или сломать их не представляет особого труда. При повреждении самой КК единственное решение — ее замена. Стоимость ее невысока, а при возможности лучше рассмотреть вариант из металла. Он будет стоить дороже, но прослужит дольше своего предшественника. На некоторых иномарках эта запчасть стоит прилично, потому не забывайте альтернативу — покупку на разборках или б/у.

Слабая затяжка гаек или болтов также способствует образованию течи. Во избежание подобных казусов после установки крышки нужно надежно зафиксировать крепления. Однако, если перестараться, можно сорвать резьбу, что тоже грозит появлению зазоров в точке соприкосновения и, соответственно, протечке. В таком случае придется заменять элементы на новые.

Отечественное производство не отличается качеством: чуть раньше на моделях ваз при съеме гайки выкручивалась и шпилька. Потому при замене и установке деталей на российских авто нужно быть предельно внимательным.

Практически на любой современной КК есть специальные втулки, обеспечивающие плотное прилегание прокладок в отверстиях креплений. Данные прокладки также имеют свойство изнашиваться и требуют своевременной замены. Альтернатива замене — стачивание самой втулки по ее длине. После укорачивания она более сильно прижимает прокладку. Этот способ особую популярность снискал среди владельцев шевроле лачетти.

Износ прокладки масляной крышки (если таковая имеется) легко и быстро выявляется. Он решается покупкой и установкой новой детали. Нужно учитывать, что она присутствует не на всех машинах.

Другие варианты устранения протекания масла

Самый неприятный вариант — нарушение работы поршневого комплекса. Здесь придется, как минимум, менять поршневые кольца и проводить промывку двигателя. В худшем случае потребуется капремонт двс.

Загрязнение вентиляции картера не дает отработавшим газам пройти по намеченному маршруту. Они начинают прорываться в картер, создавая там избыток давления. В итоге, смазочная жидкость может быть примитивно выдавлена через прокладки и сальники. Ее очистка устранит течь.

Использование фальсифицированной жидкости пагубно влияет на состояние сальников, ускоряя их износ. Несмотря на использование износостойких резин при их изготовлении, высокие температуры, злоупотребление промывкой, некачественная смазка, загрязнения разрушают сальники. Для их замены придется снять КПП, сцепление, стартер. Чтобы трудозатраты оправдывали себя, заодно обновляют подшипники коленвала.

Прокладка — в большинстве случаев виновник течи. Помимо резиновых, в продаже имеются пробковые аналоги. Резиновый экземпляр вынужден противостоять высокому температурному режиму, от того со временем высыхает и дает трещины. Они же непременно приведут к течи. Расходник из пробки обладает большей устойчивостью к градусам, соответственно, прослужит дольше.

При самостоятельной замене необходимо снять КК, удалить старую прокладку. Тщательно обработать поверхность крышки автосредством и протереть обезжиривателем. Для лучшей фиксации прокладку лучше посадить с использованием герметика и руководствуясь инструкцией по эксплуатации конкретного авто. Герметик лучше использовать маленькими порциями в точках сгибов. Установка крышки и проверка затяжения болтов будут заключительным этапом.

Признаки разрыва прокладки ГБЦ

Мы выяснили, что это самая опасная для двигателя причина образования эмульсии в масле. Главное – правильно её диагностировать, чтобы не потратить деньги на дорогой ремонт силового агрегата.

Визуальные признаки порванной прокладки:

Снижается уровень охлаждающей жидкости при отсутствии видимых протечек на хомутах, патрубках или помпе.
Растет уровень масла в двигателе.
Эмульсия в расширительном бачке, на масленом щупе, в маслозаливной горловине и в крышке.
Белый, густой дым со сладковатым привкусом из выхлопной трубы. Хорошо его видно при перегазовках и езде на высоких оборотах.
Мокрый расширительный бачок после поездки. Если открыть его крышку и поднять обороты мотора, то видно едкий белый дым – это выхлопные газы прорываются в систему охлаждения. При сильном разрыве прокладки, на холостом ходу двигателя, будет видна пульсация газов из расширительного бачка в такт работы силового агрегата.
Происходит завоздушивание системы охлаждения. Первый признак – печка плохо греет, радиатор салонного отопителя не прогревается.

Негерметичная прокладка

Эта причина является одной из самых частых. Обычно используется резиновая прокладка. Материал со временем рассыхается, теряет свою эластичность. Прокладку становится легко сломать. Кроме этого, на ней появляются трещины. Более надежными является прокладка из пробкового материала. Она обладает великолепными эксплуатационными характеристиками, хорошо выдерживает температурные перепады. Многие автолюбители жалуются, что на рынке появилось большое количество подделок. Поэтому даже новая резиновая прокладка может не устранить возникшую проблему.

Некоторые умельцы идут на небольшую хитрость – они устанавливают сразу две резиновых прокладки. Благодаря этому подушка получается больше, что препятствует течи масла. Однако такая практика применяется преимущественно на автомобилях ВАЗ.

Устройство и принцип работы системы смазки

Основное назначение системы смазки двигателя и смежных с ним узлов: снижение трения между сопрягаемыми элементами силового агрегата. Как уже было сказано во вступлении, данная система также способствует лучшему охлаждения двигателя и удаляет продукты износа, нагар, ржавчину и грязь, которая может попасть в систему вместе с маслом. К главным элементам системы смазки принято относить:

Поддон картера (металлический или пластиковый) с маслозаборником;
Масляный фильтр;
Датчик давления;
Масляный насос;
Радиатор охлаждения масла;
Совокупность магистралей и каналов;
Перепускные клапаны.

Поддон картера является емкостью хранения масла. Здесь же может находиться несколько датчиков: уровня и температуры масла. В подавляющем большинстве автомобилей уровень масла в картере можно отслеживать при помощи щупа. Смазочный материал «прогоняется» по системе далеко не под действием сил тяготения. За циркуляция масла отвечает специальный насос, получающий энергию непосредственно от коленчатого или распределительного вала, а некоторых моделях авто и от специально выделенного вала.

Одним из требований к моторному маслу является его чистота. Т.к. это жидкость, контактирующая с трущимися и греющимися деталями, она может собирать продукты износа (пример: металлическая стружка), нагар и прочее. За чистоту масла отвечает специальный масляный фильтр. Его рекомендуется менять одновременно с заменой смазочного материала. Последний, набираясь теплоты от работающего двигателя, охлаждается в радиаторе. Тепло от радиатора забирается потоком антифриза из системы охлаждения ДВС. Проблемы возможного повышения давления до опасных отметок решают перепускные клапаны. Показатели давления отслеживаются отдельным датчиком.

Система смазки подавляющего большинства современных автомобилей является комбинированной. Это означается, что часть трущихся деталей смазывается маслом под давлением, тем временем как оставшийся объем смазки разбрызгивается или же двигается самотеком. При этом вне зависимости от устройства системы она будет циклической, т.е. масло закачивается насосом, фильтруется, «прогоняется», охлаждается, а потом цикл повторяется. В простейшем случае система работает так:

При запуске двигателя в работу включается масляный насос. Важный момент: тонкая масляная пленка и так покрывает часть трущихся деталей, так что риск возникновения сухого трения минимален, но прогревать смазочный материал на холостых все же стоит;
Масло из поддона двигается через масляный фильтр, главную масляную магистраль и попадает к шатунным и коренным подшипникам, а также кулачкам и подшипникам распредвала;
От переднего коренного подшипника масло двигается к приводу ГРМ и ГБЦ, образуя масляную ванну, смазывающую коромысла, клапаны, толкатели и прочие элементы двигателя;
Одновременно масло попадает в каналы шатунов, а в отдельных системах и разбрызгивается специальными масляными форсунками;
Капли масла образуют т.н. масляный туман возле некоторых движущихся деталей, однако больший его объем стекает обратно в картер.

Также отметим, что в турбированных двигателях часть смазочного материала подается турбокомпрессору. В отдельных системах смазки может использоваться т.н. сухой картер. Здесь масло хранится в отдельном баке, куда подается масляным насосом, а затем распределяется по системе. Сухой картер широко используется в спортивных автомобилях, так как он обеспечивает нормальную работу системы смазки при любом режиме работы двигателя, положения маслозаборника и даже уровня масла.

Высокое давление в системе смазки двигателя

Перед измерением давления масла необходимо уточнить, какой параметр считается нормальным для конкретного типа ДВС. Информацию можно прочитать в профильной технической литературе

Обратите внимание на аварийную лампочку давления масла на приборной панели. Однако при повышении давления лампочка не загорится

Потребуется жидкостной манометр. Сначала следует выкрутить датчик давления масла, установить манометр, замерить давление масла в двигателе. Если показания укажут на превышение показателя, тогда течь из-под клапанной крышки является закономерным результатом. Высокое давление бывает по разным причинам:

Проблемы с вентиляцией. Из-за этого газы накапливаются в моторе, создается избыточное давление. Масло начинает давить из-под крышки. Иногда неполадка случается из-за забитой сетки маслоотделителя, закупорки штуцеров.
Загрязнения в системе. Появление отложений в каналах приводит к нарушению давления. Пострадать из-за этого могут и другие элементы. Справиться с ситуацией поможет стандартная промывка смазочной системы и замена масла.
Применение масла с большой вязкостью или его загустение при отрицательных температурах

Моторные масла следует подбирать не только с учетом допусков, но и уделять внимание сезонности. Учитывайте, что при прогреве мотора жидкость становится более жидкой

Поэтому выбирать наиболее подходящий тип следует с учетом состояния двигателя.

Заедание редукционного клапана. Масляной насос всегда имеет определенную производительностью. Это сделано для того, чтобы не допустить снижение давления при износе насоса или при появлении загрязнений. Если клапан будет отрегулирован неправильно, давление в масляной системе повысится. Частой причиной проблемы является подклинивание редукционного клапана.

Почему появляется белый осадок на крышке масла двигателя?

Как мы уже выяснили, белый осадок представляет собой результат смешения моторного масла и влаги, либо воды в двигателе. В связи с этим появляется вопрос: как туда попала вода?

Работа автомобиля в условиях повышенной влажности. Если вы водите автомобиль в области, где климат часто влажный и/или холодный, есть вероятность, что влага начнет накапливаться прямо в двигателе автомобиля. Если вы посмотрите на выхлоп, то сможете заметить появление водяного пара. Это говорит о том, что и в двигателе также находится водяной пар или влага. Однако, влага не так страшна для ДВС, поскольку в процессе работы агрегат нагревается, и капли воды испаряются под действием высоких температур. Молочный налет же может появится, если вы длительное время не управляли автомобилем, и в результате долгого простоя влага не испарялась. Помимо этого, причиной попадания влаги под крышку маслозаливного отверстия может быть изношенный или поврежденный уплотнитель крышки. Проверьте его на целостность и, при необходимости, замените крышку.
Частые промывки моторного отсека. Владельцы автомобилей, которые привыкли использовать мощные мойки высокого давления для очистки моторного отсека также увеличивают риск появления молочного осадка на крышке маслозаливной горловины. Распылитель, подающий воду под высоким давлением, может протолкнуть часть влаги через соединения в двигатель, в том числе через область под крышкой масла. Кроме этого, влага может проникнуть внутрь через корпус воздушного фильтра, крышку гидроусилителя и масляный щуп. В связи с этим, мы не рекомендуем использовать мойку высокого давления. Если отсек двигателя требует очистки, лучше использовать мойку с распылителем низкого давления.
Выдавило прокладку ГБЦ.

Первые две причины появления белой шапки на крышке масла довольно просты и не являются следствием неполадок в узлах автомобиля. Однако, если п.1 и п.2, — не ваш случай, скорее всего проблема в прокладке головки блока цилиндров (ГБЦ). Работа прокладки ГБЦ заключается в обеспечении герметичного воздухонепроницаемого уплотнения между цилиндрами двигателя и блоком цилиндров, что обеспечивает плавную работу мотора. Другая важная функция прокладки – предотвращение попадания охлаждающей жидкости в цилиндры. Если прокладка головки цилиндра прогорела или повреждена, антифриз может просочиться в камеру сгорания или в проходы моторного масла. Последний случай как раз и вызывает образование молочно–белой шапки на внутренней стороне крышки маслозаливного отверстия. Симптомами неисправности являются: падение уровня моторного масла, появление в выхлопе белого дыма, образование пузырьков в баке охлаждающей жидкости. Также советуем проверить масляный щуп – если на нем присутствуют капли влаги, проблема скорее всего в работе прокладки ГБЦ.

Приобрести подходящую прокладку ГБЦ для своего автомобиля вы можете в магазине IXORA. Здесь вы всегда подберете нужную деталь по отличным ценам.

Производитель	Номер детали	Название детали
HONDA	12341PNA000	Прокладка крышки ГБЦ OEM Honda K20A
MITSUBISHI	MD332034	Прокладка ГБЦ MITSUBISHI GALANT
HYUNDAI	2231126603	Прокладка ГБЦ HYUNDAI ACCENT II
FEBI	24321	Прокладка (двигатель) болта крышки ГБЦ 15
GEELY	E010001601	Прокладка ГБЦ Geely MK MK Cross

Шпильки, болты, гайки, втулки

Я думаю, вы уже все поняли – течь масла, может происходить и из-за них тоже! Самой банальной причиной, является не правильная протяжка. То есть не затянули и все – БУДЕТ СОЧИТЬСЯ

Поэтому уделяем этому внимание, коли вы уж сняли клапанную крышку, то нормально ее затем затяните

Еще бывает, когда болты и шпильки «сорваны», то есть вы банально перестарались! И сорвали резьбу! Такие элементы нужно обязательно менять, иначе течь – ОБЕСПЕЧЕНА

Также сюда хочу отметить – что раньше на наших ВАЗ шпильки имели обыкновение выкручиваться, то есть откручиваешь гайку, а вместе с ней и шпилька идет! Также обращайте внимание

Втулки – сейчас на современных клапанных крышках, есть специальные металлические втулки, почти под каждый болт. Они банально прижимают специальные, прокладки, которые лежат в «колодцах» места крепления. Как я уже писал сверху, бывает — что эти прокладки изнашиваются и их нужно заменить! НО, в редких случаях стачивают саму втулку по длине — она ставится короче и лучше прижимает прокладки. Соответственно течь – останавливается. Такой «финт» делается на Шевроле Лацетти, точно знаю!

Проверяйте свои элементы крепления (правильно затягивайте их), ведь они зачастую являются причинами течи масла.

Самостоятельная замена прокладки клапанной крышки ДВС

Если не говорить о конкретной модели автомобиля, то меняется прокладка следующим образом.

Первым делом отсоединяю все шланги и патрубки, которые присоединены непосредственно к клапанной крышке. Далее – откручиваю тросик привода педали газа. Затем отворачиваю болты и снимаю крышку. Затем снимаю старую прокладку.

Чтобы уплотнительный элемент работал эффективно и в будущем не было течей, важно тщательно очистить плоскости от масла. Также нужно тщательно обезжирить обе поверхности – и крышку, и ГБЦ

Для обезжиривания подойдет бензин или жидкость для очистки карбюраторов.

Далее можно устанавливать крышку на ГБЦ и затягивать болты

Здесь лучше использовать динамометрический ключ – важно не перетянуть
