Подогрев сидений на ваз 2114 - установка, ремонт, сколько стоит

Подогрев сиденья Горыныч со спинкой

Быстрый нагрев и равномерное распределение тепла. Нагревательный элемент, применяемый в обогревателе Горыныч, отличается высокой прочностью и эластичностью, благодаря чему оборудование способно прослужить длительное время. Для защиты от перегрева в обогревателе использовано термореле.

Оптимальное расположение нагревательных элементов обеспечивает равномерное распределение тепла.

Горыныч крепится эластичными лямками к спинке сиденья, благодаря чему обогреватель можно использовать во многих моделях автомобилей

Стоит обратить внимание, что данная модель не оснащена регулятором, поэтому при достижении необходимой температуры нагрева электрообогреватель можно просто отключить

Установка подогрева сидений ВАЗ 2114 – 2115

Обогрев ВАЗ 2114 — довольно распространенная проблема, которая не дает покоя множеству автомобилистов.

Обиднее всего, если поломка приходится на холодное время года, когда печка необходима, как никогда. Однако, если проблема случайно обнаружена и в теплое время года, игнорировать ее также не рекомендуется.

Лучше разобраться в вопросе заранее, пока на то есть возможность. В дальнейшем он может забыться и вновь возникнуть на горизонте лишь с приходом первых холодов. Тогда решать его придется в срочном порядке и если не самостоятельно, то за любые деньги.

Что может приключиться?

Следует отметить, что проблемы с отоплением в ВАЗ 2114 могут возникать по разным причинам, однако условно их можно разделить на две категории:

отопление не осуществляется;
воздух подогревается слишком слабо.

Разобраться в проблеме вполне реально собственными силами

Однако для начала важно понимать, где именно нужно искать первопричину неполадок

В частности, виновником трудностей могут быть:

Воздушная пробка. Попадая в область радиатора охлаждения, воздух имеет все шансы переместиться в термостат. «Выгнать» его путем запуска двигателя не представляется возможным. Придется доливать в патрубок антифриз, благодаря которому воздушная пробка быстро рассосется. Еще одна, негласная причина — это нехватка жидкости. Уровень антифриза нужно проверять хотя бы раз в месяц.
Засоры. Довольно часто печка не работает по причине образования засоров, избавиться от которых можно благодаря демонтажу и последующей прочистки детали. Сразу после этого печка начинает греть как новая.
Нарушение функционирования крана печки. Проверить вероятность возникновения этой проблемы достаточно просто — подтянув тросик, находящийся в непосредственной близости от педального узла. Если краник не открывается и в этом случае, единственный выход из сложившейся ситуации — заменить его.
Вышедшие из строя предохранитель и реле. Самая простая и в то же время неприятная проблема, справиться с которой с легкостью может любой технически подкованный водитель. Однако определить, почему сложилась подобная ситуация, будет проблематично. Чаще всего и предохранитель, и реле обогрева выходят из строя по причине короткого замыкания. Но, если у водителя есть желание еще больше углубиться в специфику проблемы, резоннее будет переместить автомобиль на ближайшее СТО.

Выход из строя мотора. Случается это обычно при длительной эксплуатации автомобиля, и данная комплектующая редко подлежит ремонту. Резоннее всего будет просто заменить ее на новый элемент, предварительно проверив целостность остальных комплектующих. Если все в порядке, можно приобретать новый мотор и ставить его на место предыдущего.

Обогревательная система на ВАЗ 2115 является типовой. Однако, не имея достаточно навыков и сноровки, не стоит браться за ремонт. Лучше доверить вопрос профессионалу, который уж точно не сможет навредить.

Возможна ли модернизация?

Зачастую, находясь в процессе модернизации собственного авто, многие водители пытаются подключить подогрев сидений, что довольно часто увенчивается успехом. Что примечательно, существует уже готовая схема, которую достаточно просто установить в свое авто. Она подходит сразу для нескольких моделей: от 2111 до 2115. Следует сразу же отметить, что ценовая политика у данного изобретения достаточно разнообразна, но специалисты настоятельно рекомендуют не экономить. Некачественная система подогрева может выйти из строя, не проработав и нескольких месяцев.

Процесс монтажа же начинается с разбора сидений, внутрь которых и монтируются нагревательные элементы.

Сделать это совсем не трудно даже неосведомленному водителю. Наибольшую сложность же составляет процесс подключения.

Непосредственно около ручника монтируется специальная кнопка, позволяющая привести систему в действие в тот момент, когда это необходимо водителю. Остается лишь подключить проводку. Чаще всего это делается через реле зажигания и прикуриватель, однако возможны и вариации, придуманные самим водителем. Производитель четко указывает все нюансы, снабдив систему подогрева сидений ВАЗ 2114 цветным описанием. Запутаться в нем будет практически невозможно. Однако, если сложности все-таки возникли, стоит обязательно обратиться к профессионалу. Электроника — это довольно хрупкая вещь, которая при неправильном воздействии моментально выходит из строя. Пострадает при этом весь автомобиль.

Установка подогрева сидений

Установку подогрева сидений мы рассмотрим на примере установки штатного подогрева. Так как установка иных подогревов будет аналогично установки штатного подогрева сидений.

Для того чтобы установить подогрев сидений своими руками необходимо демонтировать сидения с автомобиля и снять с них обивку. Установка подогрева будет разделяться на несколько этапов.

Снятие сидений
установка в них термоэлементов
установка сидений обратно

Снятие сидений

Инструмент, который понадобиться для снятия сидений:

Трещотка
Головка на «13»
Головка на «8»
Головка на «10»
Отвёртка «+», «-»
Изолента

Процесс снятия сидений

Пододвигаем сидение максимально вперед и вытаскиваем пружины 1 и 2

Трещоткой с головкой на «13» откручиваем скобы крепления сидения

Трещоткой с головкой на «8» откручиваем лыжи сидений в 5-ти местах

Отключаем штекер датчика пристёгнутого ремня

Вынимаем сидение

Далее переходим к разборке самого сидение и установки термоэлементов

Установка термоэлементов

Отгибаем пластиковые фиксаторы обивку сидения и задираем обивку вверх.

Подсовываем термоэлемент под обивку и пришиваем его к поролону.

Натягиваем обивку на каркас сидения и фиксируем ее пластиковыми зажимами.

Складываем спинку, оттягивая крючки фиксирующие спинку.

Снимаем ручку регулировки положения спинки. Необходимо потянуть на себя пластмассовую шестерню и она снимется.

Головкой на «10» откручиваем болт крепления шестерни к сидению

Отгибаем штырьки держащие обивку спинки и снимаем ее с них.

Подсовываем термоэлемент под обивку и пришиваем его к спинке.

Натягиваем обивку на спинку сидения и фиксируем ее зажимами.

Соединяем штекер обогрева сидения со штекером обогрева поясницы

Продлеваем такую же процедуру со вторым сидением.

Установка кнопки и подключение

Подключение

Сверлим с обеих сторон отверстия возле воздуховода ног задних пассажиров для вывода штекеров под каждый термоэлемент.

Снимаем заглушку кнопки подогрева сидений.

Просовываем провода в отверстия под кнопку подогрева сидений и разводим провода термоэлементов в разные стороны и просовываем отверстия.

Прикручиваем провод массы под гайку крепления центральной торпеды возле рычага КПП.

Протягиваем плюсовой провод к блоку предохранителей под центральной торпедой.

Подключаем плюсовой провод к предохранителю F11, это предохранитель дворников, питание на нем появляется только после включения зажигания.

Вставляем штекер проводки в кнопку подогрева и устанавливаем кнопку в штатное место.

Соединяем свободный штекер на сидении с проводкой обогрева.
Проверяем на правильность подключения, то есть права кнопка должна отвечать за правое сидение. Если наоборот, вынимаем кнопку и меняем провода местами.
Установка сидений выполняется в обратной последовательности снятию.

Дополнительный тюнинг салона

Помимо установки новых кресел можно сделать и другие доработки салона, что значительно повысит уровень комфорта. К примеру, многие водители подключают к сидениям подогрев. Сделать это можно несколькими способами:

Выбрать кресла со встроенной функцией подогрева;
Сделать подогрев самостоятельно.

Оба варианта вполне реализуемы, поэтому можно сделать наиболее подходящий для вас.

Еще одна довольно частая доработка – перетяжка салона. Стоит отметить, что стандартная обшивка на ВАЗ 2107 не отличается высокой изысканностью. Поэтому, многие водители стараются исправить этот недостаток. Работа это довольно сложная, но при наличии правильных лекал особых проблем с этим не возникнет.

Заключение

. Отечественная «классика» не отличается высоким уровнем комфорта. Поэтому, ее зачастую тюнингуют, причем с упором на увеличение комфортабельности. В этом случае полезно знать, какое сиденье подойдет на ВАЗ 2107. Это позволит сделать правильный выбор, а также практически без проблем установить новое кресло в салон. На самом деле вариантов достаточно много, но далеко не все позволяют производить замену без дополнительных доработок.

Всем привет, решил поделиться знаниями по установке вибромассажа и обогрева в переднее сиденье(на примере водительском).Думаю сейчас это будет особенно актуально так как за окном уже похолодало.

За основу была взята накидка с пультом управления.

Установка подогрева сидений ВАЗ 2114 – 2115 — Автосайт

Зима продолжается… Согласитесь, не очень приятно садится на холодное сиденье вашего ВАЗа. Чтобы немного исправить этот недочет, предлагаем вам установить подогрев сидений. В этой статье описан процесс установки штатного обогрева, если он, конечно, у вас не установлен.

Статья не моя, она мной была отыскана в Интернете, так что благодарность можно выразить автору по адресу:

http://www.drive2.ru/cars/lada/2115/2115/nikitacrock/journal/4899916394579210188/#post

В каком бы ВАЗе вы не ездили, это будет существенное улучшение комфорта.

Не стоит забывать, что подогрев не так безобиден, как кажется. Я не врач, но неоднократно читал, что подогрев может оказать негативное воздействие на ваше здоровье… Так что переусердствовать не стоит, рекомендую не ездить с постоянно включенным подогревом.

Установка подогрева сидений на ВАЗ 2114 – 2115

Ну, приступим к установке подогрева. Комплект штатного подогрева сидений ВАЗ 2114 – 2115 включает в себя:

— Собственно обогревательные элементы сидения и спинки сидения.

— Кнопки, которые нужны для включения и отключения обогрева, они монтируются около ручника.

— Провода для подключения подогрева к бортовой сети автомобиля.

Теперь же приступим непосредственно к установке подогрева сидений.

Для начала необходимо отодвинуть сиденье до упора вперед и снять возвратный механизм, поддев прутки отверткой.

Далее необходимо открутить пластмассовые крепежи сидений к кузову.

Следующий шаг – откручивание салазок сидений, 2 спереди и 2 сзади.

Теперь мы перейдем к непосредственной разборке сидений. Полностью конечно разбирать их не нужно, но необходимо открутить.

Следующий шаг – поддеваем спинку сидений отверткой и отделяем спинку от сиденья.

Дальше необходимо снять обшивку с сиденья, отогнув крючечки крепления.

Теперь нужно отсоединить верхнюю часть обшивки от внутренней, для этого необходимо отогнуть кольцо.

Далее необходимо установить обогревательный элемент, провода выводятся через поролон, отверстие имеется.

Ну, в принципе, и все. Собирается все в обратной последовательности.

Как это работает?

Главным элементом такой системы является нагревательный элемент, работающий от бортовой сети. Его помещают в эластичную панель и встраивают в подушку и спинки передних кресел. Такие системы бывают двух типов, один из которых встраивается в подушки, а второй выполнен в виде накидок на сидения. Несмотря на такие различия, принцип работы их практически одинаков.

Нагревательные элементы во избежание прямого контакта с обивкой кресел, покрываются специальным покрытием, оно позволяет легко копировать контуры подушек. Имеются конструкции с одним нагревательным элементом и с двумя, но различной мощности. Нагреватели подключаются к бортовой сети машины через блок управления. В некоторых моделях имеется возможность для установки нужной температуры.

В зоне установки нагревателей устанавливают термодатчик, он контролирует температуру нагрева и по достижении нужного значения производит отключение питания. В системе может быть и другая функция, которая будет длительное время в автоматическом режиме поддерживать заданные водителем параметры нагрева. Ещё один вид обогревателей может управляться с помощью встроенного таймера.

Также, встраиваемые устройства с двумя элементами нагрева, могут поддерживать функцию быстрого прогрева, после которого автоматически переходят на меньшую мощность и меньший нагрев. В некоторых моделях таких режимов может быть несколько, их можно подбирать индивидуально для каждого сидения.

Чехол – «накидушка»

Самой простой способ сделать теплые сидения в салоне – это надеть внешний чехол. Приобрести накладные чехлы можно практически в любом автомагазине. Изготавливают накладки из обычной плотной ткани, внутри которой вшиваются нагревательные элементы.

Вариант подороже – это чехлы из прорезиненной ткани, они прослужат дольше, чем первый вариант. Крепятся эти «накидушки» просто – достаточно натянуть на сидения и прикрепить к пружинам. Нагревательные элементы работают от прикуривателя.

Накидка с подогревом ваз 2114

Не смотря на всю простоту и дешевизну способа, обогрев сидений ваз 2114 с помощью чехла «накидушки» имеет несколько минусов:

Чехлы можно надеть только на передние сидения.
Постоянно будет занят прикуриватель.
В изделии отсутствуют регуляторы температуры, поэтому ваше сидение может нагреться до неприятных ощущений.

Существует еще один интересный вариант – это натяжка на сидения новых чехлов со вшитыми нагревательными элементами. Этот способ хорош тем, что позволяет преобразить салон автомобиля, сделать его представительнее, особенно если новые чехлы будут из натуральной кожи.

Чехол с подогревом на ваз 2114

По сравнению с простой накладкой на сидения, такие чехлы обладают рядом преимуществ:

Реле стартёра ваз 2115 – где находится реле стартера ваз 2115

Подогрев подключается к бортовой системе автомобиля и не занимает прикуриватель.
Можно перетянуть как передние, так и задние чехлы.
Возможность регулировать температуру.

Ну и минусов избежать не получится. Самый главный заключается в том, что стоимость покупки чехлов обойдется в кругленькую сумму.

Подогрев сидений ВАЗ 2114: рассматриваем варианты

В холодное время года в автомобиле может быть весьма некомфортно без такой полезной опции, как подогрев сидений. К сожалению, в старых моделях отечественных авто, например, ваз 2114, производителем не предусмотрено такой возможности. Но установить подогрев сидений 2114 вполне можно и самостоятельно. Речь об этом пойдет в сегодняшней статье.

Подогрев сидений ваз 2114

Чехол – «накидушка»

Накидка с подогревом ваз 2114

Чехлы можно надеть только на передние сидения.
Постоянно будет занят прикуриватель.
В изделии отсутствуют регуляторы температуры, поэтому ваше сидение может нагреться до неприятных ощущений.

Чехол с подогревом на ваз 2114

По сравнению с простой накладкой на сидения, такие чехлы обладают рядом преимуществ:

Подогрев подключается к бортовой системе автомобиля и не занимает прикуриватель.
Можно перетянуть как передние, так и задние чехлы.
Возможность регулировать температуру.

Штатный подогрев

Штатный подогрев сидений на ваз 2114 – это самый оптимальный вариант из всех. Вам просто следует купить комплект обогрева сидений у дилера или в специализированном магазине, торгующем оригинальными запчастями на ВАЗ.

Для установки вам следует снять с сидений обшивку, приклеить нагревательный элемент, врезать кнопки подогрева сидений ваз 2114, провести все электропровода и надеть назад обшивку.

Комплект для подогрева сидений ваз 2114

Если у вас нет возможности купить штатный подогрев – не беда. Современные производители предлагают неплохие варианты сторонних подогревов сидений.

Изготавливаем своими руками штатный подогрев сидений

Для работы вам необходимо предварительно подготовить следующий набор инструментов:

различные отвертки и гаечные ключи;
мультиметр;
изолента;
фломастер или маркер;
паяльник;
строительный нож;
плоскогубцы;
клей;
хомуты и термоусадочные трубки.

Подогрев сидений ваз 2114 своими руками

После того, как все инструменты и материалы будут готовы, можно приступать к работе. Сначала необходимо демонтировать кресла и расположить их в удобном месте. Затем полностью разобрать их, сняв все пластмассовые элементы и обшивку. Нагревательное полотно расположить на поролоне сидения и фломастером нанести метки по контуру. С помощью клея зафиксировать нагревательное полотно по меткам.

Установка нагревательных элементов

Затем вам необходимо вывести все провода питания и надеть обшивку. Теперь сидения можно крепить на их места в салоне автомобиля и подключать питание. В идеале подключением нагревательных элементов к бортовой системе должен заниматься специалист-электрик.

Подключение подогрева сидений

Но, в принципе, можно попробовать выполнить эти работы и самостоятельно:

С помощью мультиметра необходимо найти цепи питания на 12 В, зажигания и подсветки.
К замку зажигания подключить провод (+) термореле.
К положительной клемме аккумуляторной батареи подключить питающий провод.
К «массе» подключить» минусовой провод.
Все места соединения проводов запаять с помощью паяльника и замотать изолентой.
Произвести проверку работы системы.

Ниже представлена схема подключения подогрева сидений ваз 2114 для комплекта «Емеля».

Имейте в виду, что схему нужно собрать таким образом, чтобы она функционировала только, когда зажигание включено. Если собрать ее не правильно, то забыв выключить подогрев сидений на ночь, утром вы обнаружите полностью разряженную аккумуляторную батарею.

Вывод

Не беда, если в вашем авто производитель не побеспокоился о такой функции, как обогрев сидений. С помощью наших советов вы самостоятельно решите эту проблему.

vazremont.com

Где находится предохранитель подогрева сидений на ВАЗ 2114?

Опция с подогревом передних сидений предусмотрена только в максимальной комплектации «четырки». При желании внедрить систему нагрева сидения можно своими руками. В некоторых версиях на сетку подогрева с завода проведены провода. Достаточно приобрести саму конструкцию подогрева и вывести кнопки включения нагрева на место заглушек.

При сбоях в системе или повышении напряжения в цепи первым делом перегорает предохранитель. Это – самая простая из возможных неполадок. Для замены сгоревшего предохранителя нужно понимать, где он находится.

Мощность его составляет 10 Ампер. Для быстрого ремонта неисправностей рекомендуется возить в салоне пачку с новыми предохранителями. Т.к. в «четырке» сразу несколько электроприборов завязываются на одном предохранителе, его выход из строя – не редкость. Поняв, где находится предохранитель подогрева сидений ВАЗ 2114, можно провести его замену.

Основной показатель того, что причина неисправности сгоревший элемент – отсутствие сигнала при включении кнопки подогрева. При нормальной работе должна загораться сигнальная лампа. Сама лампочка из строя выходит редко, поэтому этот способ диагностики считается надежным.

Если после проверки заводского расположения не удается понять, где находится предохранитель подогрева сидений на ВАЗ 2114 – проверьте их наличие внутри панели. При вмешательстве в конструкцию некоторые ставят этот элемент в новом месте.

При нормальном состоянии предохранителя стоит проверить проводку на предмет обрыва. Из-за довольно неудобного расположения всей проводки конструкции обогрева ее обрыв случается часто. В месте, где сосредоточены все провода, часто хранятся принадлежности водителя. Со временем проводка может перетереться или полностью оборваться. Проверку целостности проводки можно провести с помощью мультиметра. Достаточно подключиться щупами к проводке и включить сетку нагрева. Если изменения в показаниях напряжения не происходят – проблема в проводке.

Повреждение самой «подушки» с нитями нагрева происходит редко. Т.к. этот элемент располагается внутри сидения и скрыт от глаз водителя, наглядно увидеть повреждение невозможно. Проблема определяется диагностикой других компонентов – преда и проводов. Также можно проверить кнопки включения. Из-за своего расположения в них постоянно попадает грязь, из-за чего они начинаю залипать.

Установка подогрева сидений

Подогрев сидений на переднеприводных ВАЗах появился только в люксовых версиях ВАЗ 2113 — 2115, и ВАЗ 2110.В штатной же комплектации на ВАЗ 2109 и ее разновидностях (-08, -099) такая опция отсутствует, хотя она бы очень не помешала водителям, проживающим на территориях с холодным климатом. Когда за окном «минус»,гораздо приятнее садиться в теплое кресло, а не сидеть и мерзнуть в ожидании прогрева салона.Для доработки нам потребуются штатные нагревательные элементы обогрева передних сидений ВАЗ 2113-2115, которые нужно установить в сиденья. Для этого надо снять тканевую обивку сидений, и установить нагревательные элементы под нее. Для надежности их можно пришить. Заодно можно немного подреставрировать кресла — заменить продавленный поролон, постирать обивку.

Теперь подключаем электрическую часть. Основной силовой «плюс» можно взять от прикуривателя. В качестве защитной меры подключаем его через реле, которое будет включаться при включении зажигания для предотвращения работы обогрева, когда машина заглушена (для забывчивых). Подсветка кнопок — «плюс» габаритов (например подсветка прикуривателя).

Кнопки включения обогрева сидений можно разместить на кожухе тоннеля пола между сиденьями.

Для тех, кто не хочет связываться с разборкой сидений, есть вариант попроще. В продаже имеются специальные комплекты, которые просто кладутся на поверхность сидений и закрепляются на них. Неплохие отзывы были про комплекты обогрева передних сидений «Емеля». Их можно подключать просто в прикуриватель.

Только не стоит их располагать под чехлами сидений, он предназначены для расположения поверх них. Для тех, кто не признает наличие болтающихся проводов в салоне, можно подключить такой обогрев по схеме выше для встроенного обогрева.

Дополнительное освещение салона ВАЗ 2107

Изменения штатного освещения

– это возможность приукрасить салон и сделать его уникальным. Мы взяли плафон от новой «Приоры». Он хорошо выглядит и обладает нужными характеристиками, как по размерам, так и по световому эффекту. Вам понадобится обычный скотч для малярных работ, нож с острым лезвием, маркер или карандаш, а также отвертки с ключом на 12.

Мы советуем провести новую проводку по правой стойке. Выходы проводов сделайте в районе бардачка. Минус подключаем на кузов, а плюс соответственно на контакт плафона. Если вы желаете, чтобы свет загорался при открывании дверей, то нужно всего лишь кинуть дополнительный провод на концевик в двери и на этом все.

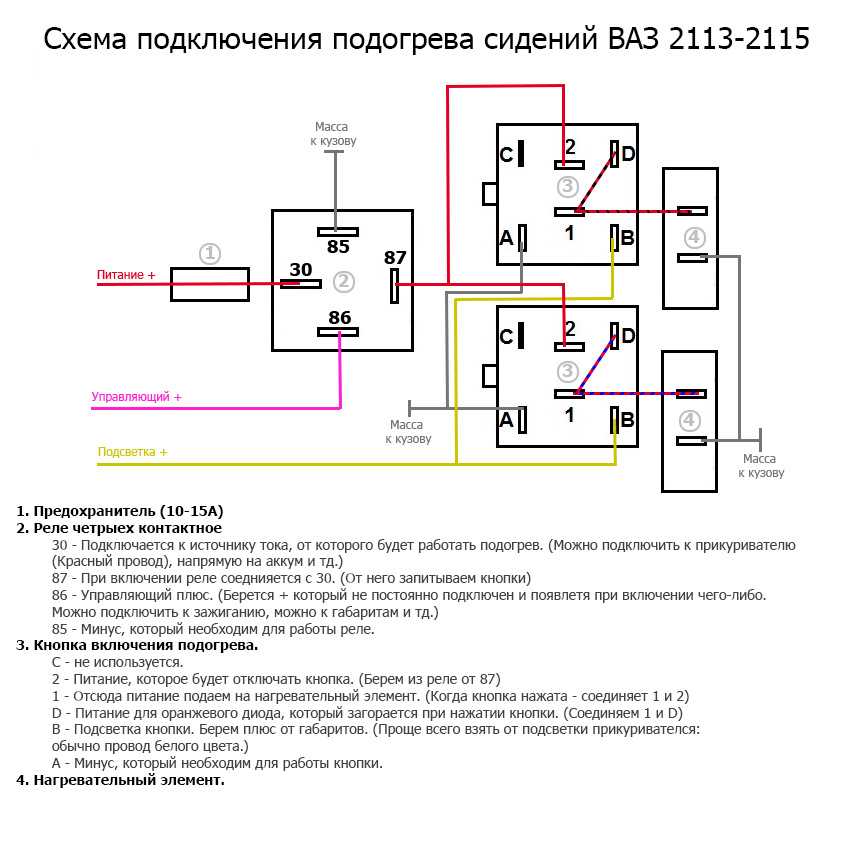

Схема установки штатного подогрева сидений на ваз 2113-2115

Привет! Не знаешь как подключить заводской подогрев сидений на ваз 2113 2114 2115? В этой статье описана установка и подключение подогрева передних сидений!

Для подключения подогрева понадобится:1. Комплект подогрева сидений.2. Четырех контактное реле: 1шт.3. Кнопка включения подогрева сидений: 2 шт.4. Держатель предохранителя: 1шт.5. Предохранитель на 10 или 15А.6. Немножк медных проводов и разные мелочи для соединения: клеммы, изолента, термоусадка и тд.

Сделал схему и постарался все подробно описать!

Внимание! Покупать лучше отдельно подогрев, без комплектующих к установке. (Туда входит комплект всей проводки.) Так будет дешевле, а все провода придется перебирать (Не исключено, что только мне попался такой комплект, а у вас будет все окей), да и провода в комплекте полная ерунда

Комплект проводки предназначен для подключения по штатной схеме. Схему я нашел в интернете. Все сходится.

А на деле получается вот так:

PS: Уже год регулярного использования после подключения, по указанной схеме, все работает нормально. Был один момент: примерно через пару месяцев подогрев начал самопроизвольно отключаться, оказалось, что вышло из строя четырех контактное реле, но это моя вина: я установил б/у реле, и после замены на новое все снова стало хорошо. Ставьте новое реле!

Комментарии 12

че за бредовая схема, реле служит для подачи большого тока потребителю потому что через кнопку такой ток нельзя подавать, накой оно тогда в твоей схеме если потребитель берет свой ток с кнопки…

То я понять не могу зачем силовой через кнопку идет… А это схема не правильная))

Осторожно ребята! Первая схема пожароопастна, управление должно идти через кнопку, а кнопку от замка зажигания запитать, чтобы нагрузка шла только через реле, иначе выгярят кнопки вместе с машиной. Самая слабая жопагрейка берет 40 ват, делим на 12 вольт получаем 3 с лишним ампера, кнопки в топку.Итак: на 1 клему кнопки питание с замка, 2рую соеденяем 86 реле, а 87 реле на обогрев

И всё у вас будет хорошо.Автор, исправь пожалуйста.

> Осторожно ребята! Первая схема пожароопастна, управление должно идти через кнопку, а кнопку от замка зажигания запитать, чтобы нагрузка шла только через реле, иначе выгярят кнопки вместе с машиной. Самая слабая жопагрейка берет 40 ват, делим на 12 вольт получаем 3 с лишним ампера, кнопки в топку.Итак: на 1 клему кнопки питание с замка, 2рую соеденяем 86 реле, а 87 реле на обогрев

И всё у вас будет хорошо.Автор, исправь пожалуйста.

Ну, исправлять я конечно не буду, но предложенная вами схема тоже имеет место быть… Но есть одно НО!

По поводу, предложенной мной схемы: Каждая кнопка выдерживает ток до 8 А, это значит, что каждая кнопка имеет запас по току в два раза! В системе установлен предохранитель, который в случае кз обесточит систему. Кнопка механическая, те при ее отключении не может возникнуть ситуации, когда подогрев остается включенным. В случае, когда реле выходит из строя, а именно остается в заблокированном состоянии, то ничего страшного не происходит, так как выключение осуществляется кнопкой.

По поводу, предложенной вами схемы: При всем прочем равном, предложенная схема имеет ряд недостатков. В случае, когда реле выходит из строя и «залипает» во включенном положении никакой возможности отключить этот подогрев, без вмешательства в электропроводку — НЕТ.

Как по вашей схеме осуществляется индикация положения «вкл» ? (Диод оранжевого цвета)

Зачем нужен подогрев сидений

Daewoo Nexia Nexus Бортжурнал Дефекты свечей зажигания Наличие подобной опции в машине крайне необходимо в периоды сильных заморозков. Посадка в машину, которая долго стояла на морозе, – это неприятно и опасно для здоровья водителя, а также пассажиров.

Перегрев сидений также влечет за собой опасность для здоровья человека, а также и для машины.

В Интернете есть много статей о пользе и вредности подогрева. Давайте расставим все точки над «i». Длительная езда с обогревателем может оказать плохое воздействие на женщин и мужчин. Соответственно, пользоваться опцией рекомендуется осознанно, чтобы обезопасить себя от цистита или простатита.

Общие правила пользования подогревом:

Не допускайте значительного перегрева сидений.
В холодное время включайте подогрев, и некоторое время не садитесь на них.
Как только сидения были прогреты – отключите систему. Далее отапливайте салон печкой.
Нельзя находиться в салоне в теплой одежде на протяжении длительного времени.

Соблюдение этих правил позволит вам обезопаситься от перегрева и не навредить себе.

Замена предохранителя подогрева сидений

Вычислил с трудом где он находиться.

Делаем подогрев сидений ВАЗ 2115 своими руками/ВАЗ РЕМОНТ

ЗАРАБОТОК В ИНТЕРНЕТЕ В CASHBERY https://cashbery.com/?ref=315418 Приглашаю на твич https://www.twitch.tv/mrstasthe .

Подготовка к установке подогрева сидений автомобиля

Для начала следует отключить аккумулятор и дать автомобилю 10-20 минут постоять в таком состоянии, чтобы дать системе SRS полностью разрядиться. После отключения разъемов, которые относятся к подушкам безопасности, нельзя включать аккумулятор до того момента, пока вы не подключите все элементы системы SRS. У автомобилей, которые оснащены боковыми подушками безопасности, имеются свои правила установки подогрева:

Необходимо выключить автомобиль и оставить ключ в зажигании в выключенном состоянии;
Отсоедините минусовую клемму аккумулятора и избавьтесь от нее при помощи пакета или тряпки. Перед тем, как перейти к следующему шагу, подождите 5 минут;
Затем поднимите сидения, отключите систему SRS, ремни безопасности, коннекторы питания и электропривод сидений. Пока сидение снято и все коннекторы находятся в выключенном положении, не включайте зажигание;
Установите сидение, прикрутите его на место и подключите обратно все коннекторы.

Установка элементов подогрева

Многие забывают о необходимости надежной фиксации элементов, отвечающих за подогрев кресел. В итоге со временем они могут смещаться, тем самым нарушая работоспособность системы.

Чтобы избежать подобных ситуаций, специалисты советуют пришивать элементы подогрева непосредственно к внутренней стороне обивки. Хотя сегодня некоторые автовладельцы отдают предпочтение другому варианту, при котором используется двухсторонний скотч. На нем элементы удерживаются достаточно надежно, а скотч крепится к самому поролону.

Процесс подключения

Вне зависимости от выбранного способа фиксации, обратная сборка выглядит для всех вариантов одинаково. Это наиболее сложный этап, потому строго придерживайтесь указанной последовательности операций.

На спинку, где уже был зафиксирован обогрев, натяните обратно обшивку.
С помощью киянки заглушки вбиваются на свои места. Речь идет о заглушках для подголовников.
Далее протягивается ткань. Передняя просовывается сквозь отверстие, а задняя расправляется вниз.
Ткань от передней части накидывается на крючки, а затем натягивается

Только следите за степенью натяжения, дабы ткань не порвалась.
Теперь можно накидывать на крючки задний элемент обшивки.
Следующий шаг — вставка проволоки в переднюю часть и натяжение обшивки.
Если вы планируете поменять поролон, вырезайте новые элементы в строгом соответствии с размерами старого материала.
Обратите внимание на участки, где контактирует пружина с корпусом и стяжками кресел. Чтобы избежать скрипов, воспользуйтесь кусочками от трубки омывателя, либо просто намотайте изоленту в несколько слоев.
Подогрев для нижней части кресла автомобиля часто монтируют с помощью двухстороннего скотча или пришивают к обшивке с ее внутренней стороны

Можно воспользоваться хомутами из пластика или скобами из проволоки, что позволит избежать смещения обогревательных элементов со своих установочных мест. После этого натягиваются пластиковые крепежи.
Соедините спинку и сиденье.
Через отверстие в раме и поролон протягивается провод, с помощью которого подогрев будет подключаться в бортовой сети.
Подключение проводки осуществляется строго по схеме. Она обязательно прилагается к комплекту элементов обогрева, потому ничего дополнительно искать не придется.
Стандартным местом для монтажа кнопок включения и отключения подогрева выступает зона возле ручного тормоза. Хотя вы можете разместить их на свое усмотрение.
Не редко автовладельцы идут альтернативным путем, устанавливая штатную систему обогрева сверху кресел, после чего поверх надевают автомобильные чехлы.

Существует современное и очень простое решение — накидки с подогревом, которые можно надевать зимой и снимать в теплый период. Их недостаток заключается в свободно идущем проводе, который может мешать водителю. Плюс накидки неплотно прилегают к креслам.

Вариант с накидками
