Датчик распредвала ваз 21214 признаки неисправности

Как выполнить замену датчика распредвала

Подготовительный этап:

• Ключ на «10»;
• Новый контролер;
• Ветошь;
• Крестообразная отвертка;
• Дополнительное освещение опционально.

Пошаговое руководство:

• Открываем капот;
• Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
• В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
• Извлекаем датчик, заменяем его новым;
• Надеваем клеммы, устанавливаем патрубок воздуховода.

Замена контролера завершена. Запускаем двигатель, проверяем исправность оборудования.

Датчик распредвала Chevrolet Niva представляет собой обособленный модуль, изготовленный для отслеживания позиции детали в каждый момент времени. На машине это необходимо для точного определения момента, когда требуется впрыснуть топливную смесь в камеру сгорания, подать напряжение на искрузажигания.Технология помогает значительно сэкономить горючее и повысить эффективность мотора.

Проверяем

В идеале проверка датчика должна выполняться с помощью осциллографа. Для этого придется произвести проверку датчиков распредвала и коленвала. После чего, совместив 2 полученные кривые, можно оценить их работу. Но, далеко не всегда есть возможность проверить ДПРВ с помощью осциллографа. В этом случае, нужно выполнить проверку подручными средствами. Для начала включите зажигание, проверяется уровень напряжения проводов, подводящих питание к датчику. Оно должно соответствовать бортовому напряжению вашего автомобиля. Если на проводах показывается 0 В, то проблема не в датчике, а цепи его питания. Проверьте контакты в колодках, а также сами провода на предмет их поломки. При необходимости поменяйте провода, на контакты нанесите пластичную смазку. Часто за зиму они окисляются, что мешает нормальной работе системы.Перед дальнейшей проверкой внимательно осмотрите датчик

Обращать внимание следует на его положение относительно распредвала. Бывают случаи, когда он немного смещается, и дает ошибочный сигнал блоку управления двигателем. В итоге, тот воспринимает это как неисправность ДПРВ, и начинает работать в аварийном режиме

Если заметили такое смещение, то нужно просто поправить датчик, и на этом ремонтные работы закончатся.После чего нужно замерить напряжение на выводе «А». Оно должно равняться 12 В. Не больше и не меньше. Также проверить работоспособность датчика можно сняв его. Для этого, вам понадобится аккумулятор на 12 В, провода, нож и вольтметр. Снятый датчик распредвала подключается к питанию, его особенностью является, подводимый с помощью отдельного провода минус, не перепутайте полярность. Также на выводы подключается вольтметр. Теперь можно переходить к проверке. Как мы помним из начала статьи, датчик реагирует не изменения магнитного поля. Поэтому берем нож и подносим к датчику. Вольтметр при этом должен показать скачкообразное изменение напряжения до 12 В, такое поведение говорит об исправности датчика. Если напряжение осталось нулевым, или изменилось незначительно, то датчик неисправен и следует поставить новый

В итоге, тот воспринимает это как неисправность ДПРВ, и начинает работать в аварийном режиме. Если заметили такое смещение, то нужно просто поправить датчик, и на этом ремонтные работы закончатся.После чего нужно замерить напряжение на выводе «А». Оно должно равняться 12 В. Не больше и не меньше. Также проверить работоспособность датчика можно сняв его. Для этого, вам понадобится аккумулятор на 12 В, провода, нож и вольтметр. Снятый датчик распредвала подключается к питанию, его особенностью является, подводимый с помощью отдельного провода минус, не перепутайте полярность. Также на выводы подключается вольтметр. Теперь можно переходить к проверке. Как мы помним из начала статьи, датчик реагирует не изменения магнитного поля. Поэтому берем нож и подносим к датчику. Вольтметр при этом должен показать скачкообразное изменение напряжения до 12 В, такое поведение говорит об исправности датчика. Если напряжение осталось нулевым, или изменилось незначительно, то датчик неисправен и следует поставить новый.

Замена. Для полной проверки ДПРВ следует снять с двигателя. Крепится он с помощью болта, на большей части современных автомобилей для этого потребуется ключ М10. При снятии, возможно, придется помучиться с уплотнительной резинкой. Она обычно прикипает. В таком случае, нужно ее аккуратно поддеть шлицевой отверткой

После демонтажа обратите внимание на кольцо датчика, расположенное на шкиву. Заключение

Какие причины неисправности в работе ДПРВ

Если датчик положения распредвала вышел из строя, то форсунка будет срабатывать за каждый оборот коленвала, то есть в два раза чаще.

Симптомы или признаки сломанного датчика:

1. Значительно увеличивается расход топлива.
2. Двигатель работает асинхронно во время движения, то есть дергается во время движения, едет рывками, теряет скорость. Двигатель может глохнуть как-будто кончился бензин. Также, иногда, авто не может набрать высокую скорость, более 60 км/час. В конструкциях автомобилей стоят датчики скоростей. Узнайте к чему приводят неполадки в их работе и как проверить датчики скоростей.
3. На определенных марках и моделях авто при неисправном ДПРВ может застопориться коробка передач. Выходом из зафиксированной коробки передач будет перезапуск двигателя. Если это происходит постоянно, то точно вышел из рабочего режима CMP.
4. При диагностировании своими руками сканером, могут возникать сбои в работе.
5. Также может пропасть искра и не запускаться мотор.
6. Горит ЧЕК (check) на холостых оборотах, на высоких оборотах гаснет.

Такие причины нерабочего датчика показываются на панели приборов соответствующими значками. Когда ДПРВ (СМР) не рабочий, блок управления запишет неправильный режим работы и выдаст определенный код ошибки. Для расшифровки кодов ошибок можно закачать приложение на телефон или планшет и узнать, что конкретно означает данный код ошибки.

Вот самые часто выскакивающие ошибки:

1. P0365 означает, чт нет сигнала в цепи датчика положения распредвала.
2. P0344 предупреждает, что подаваемый датчиком сигнал слабый, прерывистый.
3. P0343 слишком высокий подаваемый датчиком CMP сигнал.
4. P0342 говорит, что слишком низкий уровень сингла ДПРВ.
5. Р0341 фаза газораспределения не соответствует состоянию правильной работы двигателя.
6. P0340 полностью отсутствует сигнал с датчика.
7. P0300 расшифровывается, как нарушение циклов воспламенения в системе зажигания (воспламенение часто пропускается).

Факторы, влияющие на появление причин, указывающих на нерабочее состояние датчика положения распредвала:

1. Сигнальные провода не подсоединены к датчику.
2. Присутствует влага в соединении датчика.
3. Сигнальный провод задевает «массу» (какой-либо металлический объект в автомобиле).
4. Сигнальный провод разомкнут, оторван.
5. Сигнальный провод замыкает на бортовую сеть.
6. Нарушена изоляция датчика, обрыв экранирующей оболочки или жгута.
7. Провод питания датчика оторван или поврежден.
8. Неправильно подсоединены питающие провода.
9. Неисправны высоковольтные провода цепи зажигания.
10. Неправильно работает блок управления двигателем.
11. Не соответствующий норме зазор между датчиком и меткой (слишком большой или слишком маленький зазор).
12. Шестерня распредвала «бьет», то есть имеет превышенную норму торцевого биения.
13. Есть металлическая стружка на корпусе ДПРВ.

Что собой представляет датчик

У цилиндрового блока в двигателе есть головка, содержащая 1-2 распределительных вала. Из дополнительного оснащения в этой части – специальные лопасти, основная функция которых – управление впускными, выпускными клапанами. Еще блок включает коленчатый вал, за счет которого начинает движение сам распредвал.

В этом процессе могут принимать участие три элемента:

1. Шестерни.
2. Ремень привода газораспределительного механизма.
3. Цепь ГРМ.

Принцип действия

Положение поворота распредвала по отношению к текущей позиции коленвала анализируется при работе ЭБУ двигателя. Это необходимо, чтобы определиться с рабочим цилиндром. За сообщение такой информации и отвечает датчик положения распредвала. Благодаря полученным данным корректируются параметры для дальнейшей работы форсунок, системы искрообразования.

Работоспособность датчика влияет несколько факторов:

• уровень вредных выбросов;
• эффективность работы мотора;
• экономия по расходам топлива.

В автомобилях в настоящее время присутствуют датчики двух разновидностей. Это датчики Холла, либо электромагнитные виды. Они отвечают за передачу сигнала к блоку ДВС.

При работе индуктивных датчиков вырабатывается сигнал переменного тока. Идентификация в этом случае упрощается, для нее достаточно двух проводов. В случае с датчиком Холла создание сигнала требует дополнительного питания. Поэтому чаще всего к устройству идет три провода

Это важно знать, когда идет замена датчика распредвала Нива Шевроле

Проверка двухпроводного индуктивного датчика

Существует ряд общих признаков неисправного ДПРВ. Если у вас возникли такие проблемы, вам может потребоваться его заменить. Эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива. Таким образом, перед заменой ДПРВ стоит провести тесты на определение настоящего источника неисправности.

Если загорается индикатор проверки, ваш ECU записывает код неисправности. Вы можете проверить ошибки с помощью специального диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам ДПРВ.

Это, вероятно, самый простой и наиболее точный способ проверки и определения проблемы ДПРВ. К сожалению, ДПРВ, как правило, выходит из строя намного раньше, чем загорается соответствующий индикатор. Чтобы быть постоянно в курсе проблем автомобиля, стоит проводить и другие виды тестирования.

RPM – этот следующий метод проверки ДПРВ, где также потребуется диагностический прибор. Одна из настроек сканера позволяет считывать скорость вращения двигателя в оборотах в минуту (об/мин). Настройте сканер для считывания оборотов двигателя и заведите его. Сканирующий прибор должен считывать от 100 до 500 об/мин. Низкое значение указывает на то, что ДПРВ работает неправильно. «0» означает, что ДПРВ полностью вышел из строя.

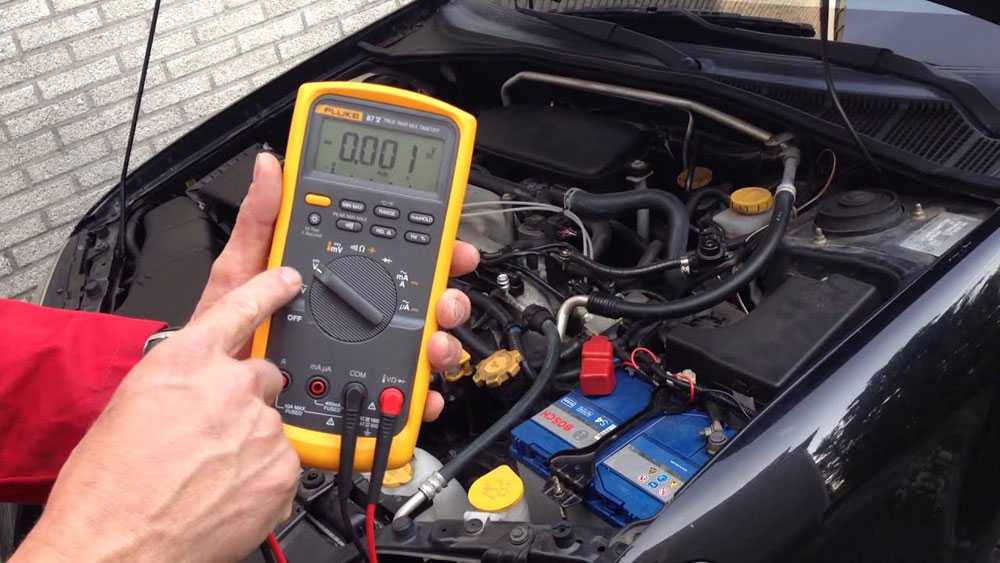

Тестирование мультиметром

Конечно, доступ к сканеру есть не у всех (хотя их иногда можно арендовать в магазинах запасных частей). Мультиметр является более распространённым и очень полезным инструментом для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

Вы можете снять ДПРВ, а затем проверить сопротивление. Прикрепите один конец мультиметра к каждому проводу ДПРВ. Сопротивление 0 означает, что существует короткое замыкание. Бесконечное сопротивление означает, что существует разомкнутая цепь. Любое из этих показаний указывает на то, что ДПРВ не работает. При любом другом значении проверьте его в инструкции производителя. Если показание не соответствует рекомендуемому сопротивлению, вы должны заменить ДПРВ.

Ещё один способ проверить ДПРВ с помощью мультиметра – проверить выходное напряжение при помощи двигателя. Чтобы сделать это, вам понадобится помощник. Зачистите соединительные разъёмы и измерьте выходное напряжение в милливольтах переменного тока. Как правило, это показание составляет около 200 милливольт, но может изменяться в зависимости от марки авто. Проверьте технические характеристики в инструкции пользователя. Если выходного напряжения нет, то, очевидно, ваш датчик работает неправильно.

Эти тесты помогут вам определить источник проблемы. Они либо предотвратят ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, именно тот, который действительно нужен. Если тестирование действительно подтвердило, что ваш ДПРВ неисправен, придётся его заменить.

Для чего он нужен и проверка датчика

Данный электромагнитный датчик используется в автомобиле для того совершения большинства операций, который посылается . Его показания весьма важны, так как без этих данных невозможно будет произвести синхронизацию системы зажигания и работы форсунок.
Именно этот небольшой прибор позволяет распределить время между подачей топливной смеси в цилиндры двигателя. Его месторасположение весьма просто. Он расположен на кронштейне около шкива привода генератора.Иногда, проблемы с данным прибором, могут носить легкий характер. Достаточно совершить несколько простых действий и о замене прибора можно не беспокоиться.
Частыми проблемами при постоянном использовании автомобиля могут являться:

При использовании автомобиля, грязь попадает на датчик с . На ремне она образуется в результате утечки масла из крышки мотора.
Последствиями такого скопления грязи может стать проблематичный завод автомобиля, слабый разгон, малые обороты (редко показатель превышает 3 500 оборотов).

• Автомобиль продолжает функционировать в нормальном режиме. Езда не прекращается.
  Бортовой компьютер может выдавать информацию о проблемах с датчиком распредвала. Чтобы решить данную проблему необходимо слегка пошевелить провода соединения.
  Сильная вибрация автомобиля в момент езды может спровоцировать отсоединение одного из контактов. Также, следует очистить клемму от возможного образования ржавчины или проверить всю проводку от датчика к бортовому компьютеру (панели).
• Автомобиль полностью прекращает функционировать. Двигатель «глохнет», а попытки завести его вновь не приносят успеха.
  Для устранения данной неполадки необходимо проверить проводку. Иногда, датчик может случайно соприкасаться с горячим выпускным коллектором.
  Если такая ситуация повторяется часто, то датчик может сгореть.

Для пущей уверенности в исправности датчика, необходимо совершить его полную проверку. Автомобиль перестает заводиться по многим причинам.
Причина не обязательно будет скрываться в поломке данного механизма.Если нет уверенности в неисправности датчика, необходимо осуществить проверку некоторых систем:

• необходимо демонтировать.
• Используя прибор омметр (мультиметр), измеряется сопротивление на обмотке прибора.
• В случае, когда показания прибора выходят за пределы от 550 Ом до 750 Ом, можно с уверенностью утверждать, что датчик сломан и требует замены.

В случае поломки датчика, следует произвести его ремонт. Для замены датчика необходимо приобрести новое устройство.

Его стоимость не будет слишком велика и в большинстве случаев, его цена незначительна, по сравнению с другими запчастями автомобиля.

Замена датчика распредвала

Когда уверенность в поломке датчика распределительного вала несомненная, необходимо произвести его снятие. Для проведения данной работы необходимо использовать омметр.
Также, не мешало бы ознакомиться с основными правилами безопасности в момент совершения работ с системой управления двигателя автомобиля.После ознакомления с правилами и подготовки необходимых приборов и инструментов, нужно совершить следующие действия:

• Автомобиль подготавливается к проведению работ по замене оборудования: моется, чистится и устанавливается в фиксированном положении.
• Снимается декоративная накладка на двигателе автомобиля.
• Освобождается фиксатор.
• Отсоединяется клемма проводов, которая подключает сам механизм к проводке машины.
• Минусовый щуп омметра должен быть укреплен на кузове автомобиля.
• Включается зажигание автомобиля.
• Омметр делает необходимые измерения. Следует подвести свободный щуп прибора к колодке проводов.

• Используя торцовый ключ с ходом в 10 миллиметров, откручиваются два соединительных болта датчика с кронштейном.
• Датчик без особых усилий удаляется из автомобиля.

Для установки датчика распределительного вала следует произвести те же операции, что использовались при демонтаже оборудования, но в обратной последовательности.
Как говорилось выше, стоимость нового датчика незначительна.
Его можно найти в любом специализированном магазине или на станциях технологического обслуживания. При осложнениях с самостоятельным выполнением работ по замене, работу лучше всего предоставить специалистам.
В самостоятельной работе отлично поможет соответствующее видео и фото – инструкция. Таким образом, можно будет своими руками всю замену провести без ошибок.
Цена на услуги данного типа в автосервисах высокая, что для автомобилей с двигателем 8 клапанов или 16 клапанов.

Устранение неисправностей датчика распределительного вала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.

После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья о том, что «код» неисправности указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика, или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.

Правда, надо запомнить для себя следующее, чтобы более точно установить, нормально ли функционирует датчик распредвала, вам понадобиться провести (возможно) не малый объем диагностики. Особенно надо уHonor следующее, чтобы проверить эффективность самого сигнала датчика СМР в некоторых случаях для этого возможно понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.

Тем не менее, несколько простых проверок Вы сможете сделать самостоятельно, используя для этого цифровой мультиметр (DMM).

Во-первых, проверьте у датчика распредвала электрический разъем и состояние самих проводов. Отсоедините сам разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.

Затем, проверьте наличие повреждений проводов, а именно, не порваны ли провода, не наблюдаются ли на них признаки плавления от близлежащих горячих поверхностей.

Кроме всего, убедитесь пожалуйста, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.

После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC), в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.

Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.

Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это в первую очередь для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив таким образом ее в каждый разъем датчика.

Затем можно подключить этот разъем обратно к датчику соблюдая при этом осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте предварительно заизолировать провода изолентой

Замена датчика на Шевроле Ниве

Заменить эту деталь сравнительно просто. Бортовой компьютер регистрирует такие ошибки, как Р0340, РО342, РО343.

Ошибка Р0340 появляется на системе самодиагностики, если коленчатый вал прокручивается. Код Р0342 – электрическая цепь распредвала показывает низкий сигнал и код Р0343, соответственно, демонстрирует высокий сигнал. Необходимо проверить проводку – для этих целей хорошо использовать осциллограф или другой тестирующий прибор. Если подача электричества не нарушена, значит, проблема именно в этом узле. Нарушение проводки может привести к тому, что датчик не видит распредвала.

Специалисты-механики даже при исправном датчике советуют каждые 4-5 лет все-таки менять его – такая профилактика убережет вас от поломок и аварий, тем более деталь стоит очень дешево при всей ее важности. Ведь полупроводники внутри датчика плохо реагируют на колебания температуры – вспомните школьный курс физики

По времени работа займет от 3 до 15 минут, в зависимости от ваших технических навыков. Понятно, что деталь двигателя приобретается только оригинальная. Успехов вам и хороших дорог!

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Значимость датчика

Такое устройство устанавливается на все моторы с электронной системой подачи топлива. Оно не только считывает информацию. Без его правильной работы автомобиль не сможет двинуться с места (это касается более старых машин). Становится очевидным, насколько важна эта вроде бы практически незаметная деталь. Роль датчика нельзя недооценивать, ведь он посылает сигналы бортовому компьютеру о необходимости подачи и поджога топливной смеси. Благодаря взаимодействию ЭБУ и датчика момент искры на свечах зажигания и момент впрыска топлива на форсунках получается очень точным. Для каждого цилиндра, таким образом, открывается только одна форсунка.

Принцип работы устройства заключается в следующем: с помощью него контролируется положение кулачкового вала за определенный момент времени в соответствии с размещением коленвала. Сигнал поступает на бортовой компьютер, который, в свою очередь, управляет подачей топлива, выпуском отработанных газов, а также поджогом горючей смеси в камере двигателя на основе информации о положении цилиндров и состояния поршня. В случае неисправности датчика впрыск будет подаваться после каждого оборота не распредвала, а коленвала, который крутится в 2 раза быстрее.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

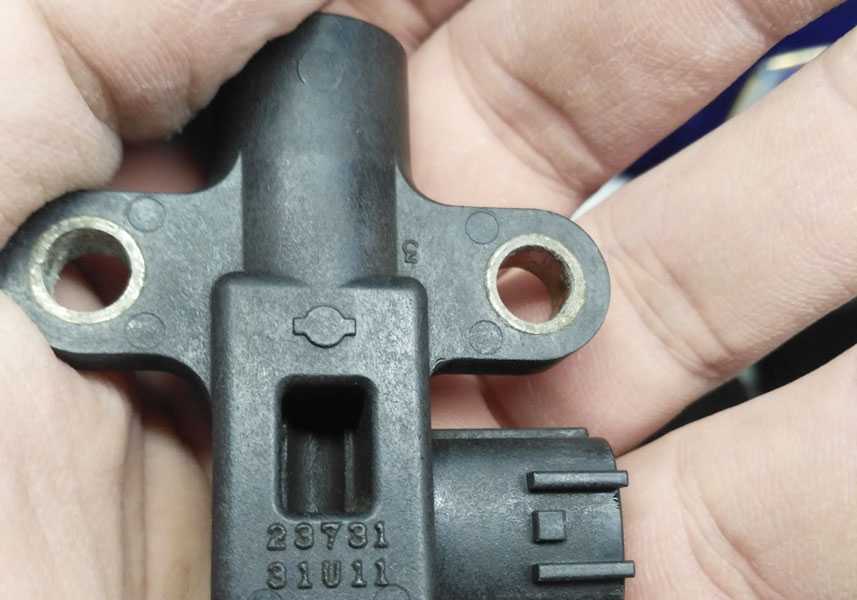

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Что такое

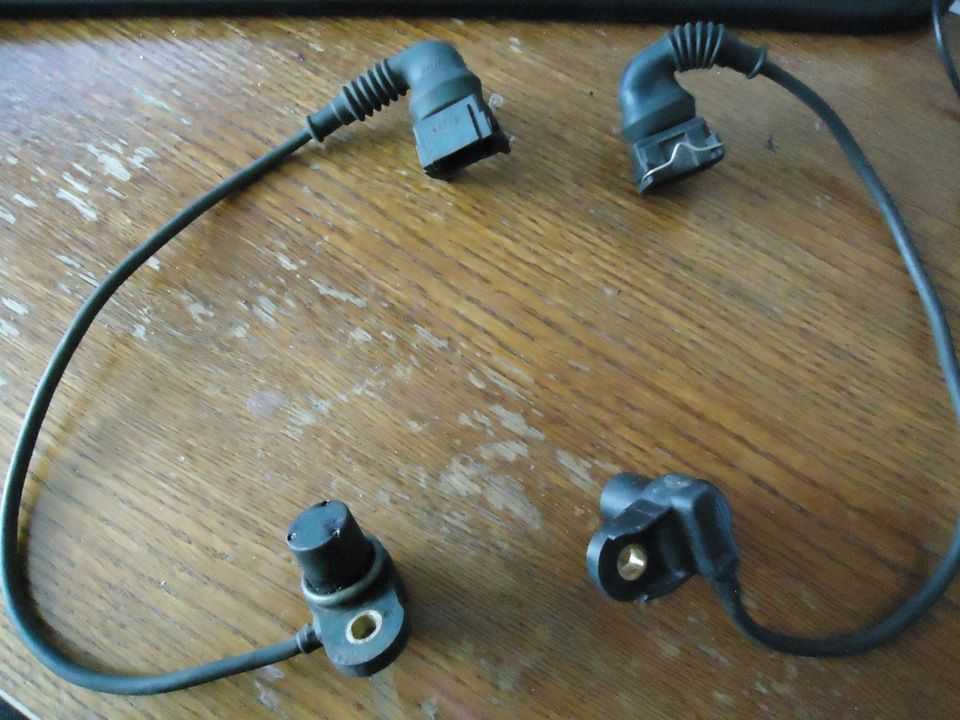

Второе название устройства – датчик фаз, при этом оба имени блока можно использовать. Внешне деталь выглядит как пластиковый коробок сложной формы, подключенный к распредвалу.

Устройство

На Ниве нового образца устанавливается две разновидности датчиков, магнитный и основанный на принципе Холла.

1. Магнитный вариант при работе создает собственный заряд и посылает его на контроллер. Импульс указывает ЭБУ на положение клапанов и последний совершает дальнейшие действия.
2. Второй тип изготовлен с применением датчика Холла. Устройство получает питание от системы и создает переменное сопротивление, разница потенциалов и указывает на положение системы.

Принцип действия

Датчик подключается к шкиву распределительного вала напрямую. Для этого на нем присутствуют специальные крепления. На шкиве имеется небольшой выступ – шип. Элемент, проходя по кольцу датчика создает импульс, считываемый последним.

Дальше сигнал передается на ЭСУД, которая распределяет когда и куда нужно подать топливо, в каком цилиндре зажечь свечу.

Характеристика

В зависимости от конструкции запитывается от общей сети (для системы Холла) или автономно. Во время работы магнит создает напряжение импульса от 10 до 10,5 Вольта, чего достаточно для определения положения фазы.

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95% от исходного.
2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Назначение датчика положения распредвала

Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Чем быстрее или медленнее вращается распредвал, тем большей или меньшей оказывается частота импульсов от датчика за определенный временной отрезок. Блок управления берет за основу эти сигналы, определяя положение поршня в первом цилиндре.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.
