Регулировка фар

Особенности ксенона

Автопроизводители всегда стремились снизить недостаточную видимость в темноте при езде на машине. Поэтому разработка ксеноновых ламп стала настоящим прорывом на авторынке. Что такое ксенон? Он является инертным газом. У лампы с такой «начинкой» совсем другой принцип работы по сравнению с обычной лампой накала. Освещение возникает из-за появления электрической дуги. За ее создание отвечают специальные блоки розжига, входящие в комплект ксеноновых фар. Они производят импульсы напряжения с образованием мощного яркого свечения.

Теперь давайте разберемся, что же такое биксеноновые фары и в чем отличие от ксенона. Они работают по единому принципу свечения, но биксенон выполняет двойную функцию и может работать в режиме ближнего и дальнего света. Помимо оптического стекла и светового рефлектора, модель снабжена подвижной шторкой, обеспечивающей переключение светового потока с ближнего на дальний и обратно. К тому же срок службы газоразрядных фар в 2-3 раза дольше галогенных, а и светят они намного ярче.

Однако установка любого ксенона требует соответствия 3 важным факторам. Отсутствие одного из них сделает монтаж специальных линз малоэффективным занятием. Итак, автомобиль должен быть оснащен:

• фарой с прозрачным, а не рифленым стеклом, потому что неровности рассеивают световой луч, а ксеноновый поток намного мощнее обычной «галогенки».
• омывателем фар, ведь его использование предотвратит рассеивание света по разным направлениям;
• автоматический корректор фар, который обеспечивает их слаженную работу.

Благодаря ксеноновым лампам езда на машине станет более безопасной и позволит своевременно обнаружить препятствие и предпринять нужные меры. Спектр излучения станет непрерывным, приближенным к солнечному. К тому же регулировать фары будет намного проще. Приятным бонусом является то, что если автомобиль начинает «подпрыгивать» на неровностях дороги, фары не потухают и не мигают.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

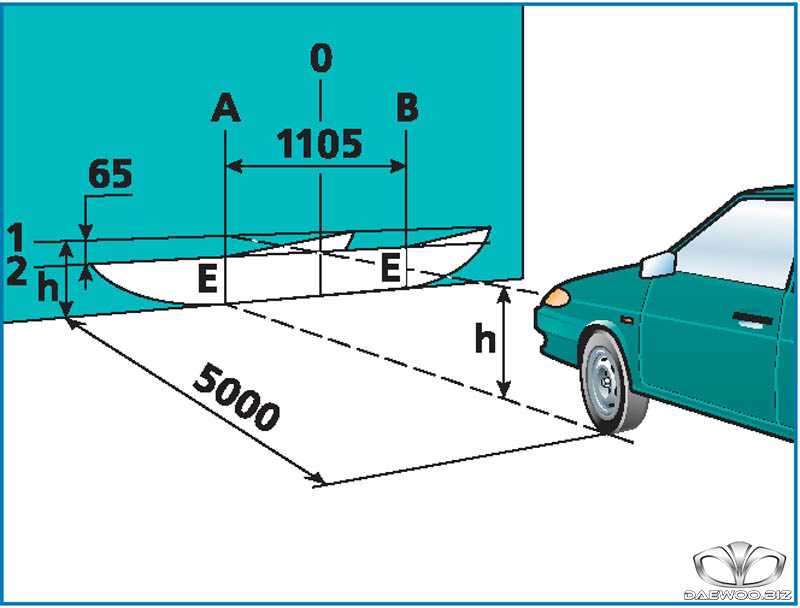

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Возможные проблемы с фарами авто

Даже после корректного монтажа и регулировки, вы не защищены от других проблем с фарами.

Что делать, если начинают потеть

Фары могут потеть во время дождя, да и просто без причины. Конденсат собирается внутри корпуса, что может привести к ухудшению рассеивания света, коррозии металлических конструкций, а в некоторых случаях даже к короткому замыканию. Чаще всего запотевание происходит из-за некачественного герметика, который неплотно скрепил корпус со стеклом.

Запотевание фары приводит к ухудшению светового потока

Для того чтобы устранить проблему, вам нужно провести несколько несложных процедур.

1. Снимите фару с корпуса автомобиля.
2. Проверьте специальные дренажные системы внутри фар. Если они засорились — прочистьте их.
3. Нагрей фару и отделите стекло от корпуса.
4. Счистьте острым предметом старый слой герметика.
5. Просушите фару.
6. Обезжирьте место соединения стекла и корпуса.
7. Нанесите свежий герметик. Плотно прижмите стекло и дайте ему высохнуть.

Если до этого вы самостоятельно устанавливали линзу внутрь фары, этот процесс тоже не должен вызвать у вас затруднений.

Чаще всего такой порядок действий решает проблему с запотеванием фар. Однако если после всех манипуляций, влага продолжает собираться внутри корпуса, вам следует обратиться в сервис для диагностики причины проблемы.

Стабилизация по высоте собственными руками

Этот процесс имеет несколько особенностей, на которые стоит обратить внимание:

1. После мытья следующим обязательным требованием является нормализация давления шин и регулировка подвески автомобиля Renault Logan 2 поколения.
2. Также обязательным условием является установка транспортного средства на ровную горизонтальную поверхность, которая перпендикулярна ровной стене. Устанавливать Рено Логан следует на расстоянии 3-х метров от стены.
3. Если процедура выполняется без помощи посторонних лиц, то на водительское кресло стоит поместить груз весом в 80 килограмм. На самой стене необходимо начертить экран. Его параметры приведены на изображении.
4. Переключите регулятор света огней на значение, которое отвечает нагрузке автотранспорта с водителем.
5. Включите ближний свет.
6. Откройте капот и проведите стабилизацию каждого элемента в отдельности. Требуется сделать так, чтобы положение огня находилось по центру экрана, по вертикали.

После стабилизации ближнего света следует отрегулировать и дальний свет (при необходимости).

Если лампа высокого качества двухнитевая, то после первого этапа регулирования ближнего света дополнительные процедуры не требуются. А что касается лампы низкого качества, то показатели могут расходиться, поэтому автовладельцам рекомендуется приобретать фары высокого качества. Многие автолюбители предпочитают приобретать ксеноновые огни. Их стабилизация схожа с регулировкой двухнитевой лампы.

Процедура регулировки света огней по горизонтали считается обычной манипуляцией, которую сможет совершить каждый владелец Рено Логан второго поколения. Однако если водитель не уверен в своих силах, стоит обратиться в сервис технического обслуживания. Квалифицированные специалисты совершат регулировку быстро и за умеренную цену.

Установка противотуманных фар Рено Логан

Безопасность дорожного движения зависит от многих факторов. В условиях плохой видимости нарушается обзорность, которая влияет на оценку автовладельцем текущей дорожной ситуации. Большую роль в условиях ограниченной видимости на дороге играют ПТФ (противотуманные фары). Согласно существующему ГОСТу регламентируется цвет элементов, особенности эксплуатации и установки. При неисправности своевременно должна выполняться замена лампочки противотуманки.

Автомобиль Renault Logan, представленный на мировом и отечественном рынках транспортных средств с 2004 года (c 2005–2006 — в нашей стране), имеет несколько модификаций. В зависимости от поколения (первое — 2004–2009 года, рестайлинг 2009–2020, второй выпуск — 2020–2020 года), варьируется и модель предлагаемых для авто противотуманок.

Как самостоятельно отрегулировать свет фар?

Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов?

Процесс установки, условно можно разбить на 3 действия:

В этой статье специалисты магазина Xenon-Shop расскажут вам, как собственными силами отрегулировать и настроить свет передних фар. Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

Вам потребуется:

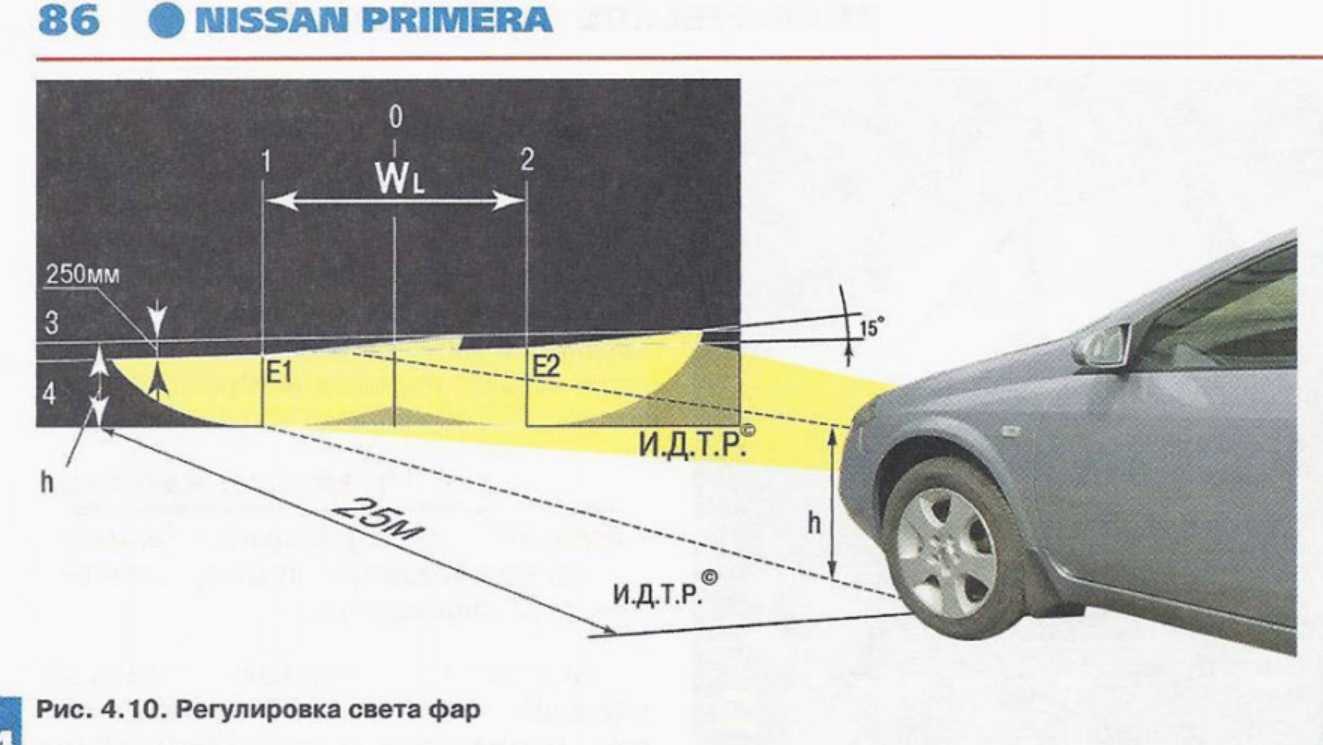

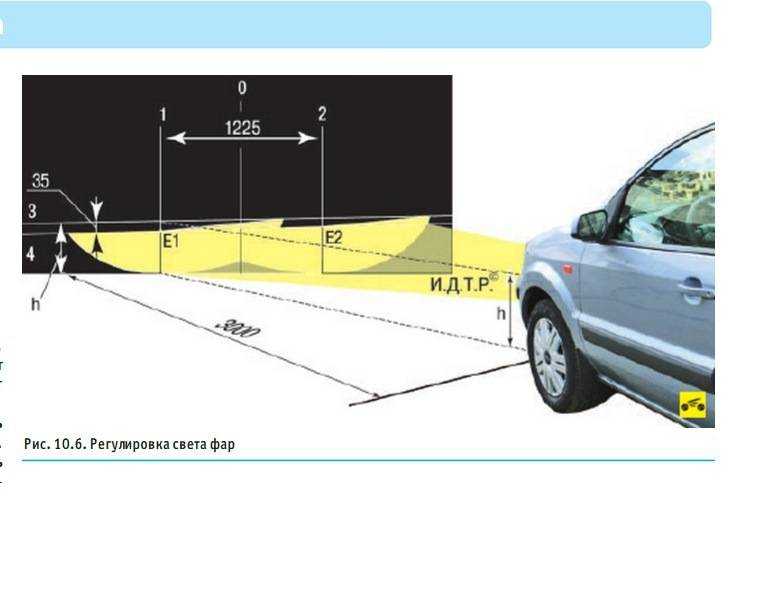

Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.

Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.

Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.

Процесс разметки экрана на стене: 1) Подъехав на машине вплотную к стене, отметьте на стене: -центр машины(М) -центральные оси каждой лампы

2) Отъехав от стены на расстояние 7.5 метров, подойдите к стене и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.

Проведите дополнительную горизонтальную линию на расстоянии 3»(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включить БЛИЖНИЙ свет фар и настроить их так, как показано на рисунке:

Непосредственно сам процесс регулировки фар не составляет особых трудностей — от вас потребуется подкручивать регулировочные винты для достижения идеального пучка света на экране. Регулировочные винты находятся под капотом машины, на задней части фар.

Данный метод настройки подходит для ламп с совмещенным ближним-дальним светом. Настроив ближний свет по системе, описанной выше, ваш дальний свет настроится автоматически.

Для передних фар с раздельной системой ближнего-дальнего света, вам придется регулировать пучок света каждой лампы. при этом, экран размечается по-другому:

Если вы следовали всем пунктам нашего руководства, то свет ваших фар настроен правильно и не слепит поток встречных автомобилей. Отметим, что вы никогда не достигните идеально настроенного света без использования специального оборудования, применяемого в специализированных центрах по регулировке света фар. В магазине Xenon-Shop вы всегда можете получить консультации квалифицированных специалистов, выбрать наиболее подходящий вам комплект ксенона и дополнительного оборудования. Рекомендуем вам воспользоваться услугами наших официальных установочных центров — это избавит вас от необходимости возиться установкой и настройкой ксенона самостоятельно. Квалифицированные специалисты установочных центров Xenon-Shop в кратчайшие сроки установят и отрегулируют ксеноновый свет на вашей машине.

Когда и для чего нужно регулировать фары автомобиля

В идеале проверять, насколько точно настроены автомобильные фары, нужно не реже, чем один раз в год. Конечно, если вы ничего не изменяли в конструкции автомобиля, маловероятно, что за год что-то изменится. Тем не менее дополнительная проверка никогда не бывает лишней, особенно когда речь идёт о безопасности жизни и здоровья людей.

Однако фары имеют свойство загрязняться, в том числе и изнутри. Для очистки линзы и отражателя нередко бывает необходимым демонтаж светового оборудования. После всех манипуляций с водой и чистящими средствами, фары нужно установить на своё место. При этом рекомендуется проверить направление свечения. Если оно сбилось, потребуется настройка.

Регулировка фар должна проводиться в обязательном порядке в том случае, если вы устанавливаете новое световое оборудования

Неважно, касается ли это фар целиком или только источника света, а может быть, какого-либо другого элемента системы. Если вы производите замену в сервисе, то убедитесь, что мастер провёл регулировку. Но при самостоятельном переоборудовании вам придётся постараться самому

Но при самостоятельном переоборудовании вам придётся постараться самому.

Существуют и другие причины обязательной настройки фар. Например, она необходима, если вы ремонтировали или заменяли переднюю часть автомобиля. Некоторые любители тюнинга значительно поднимают или опускают кузов машины. В этом случае также требуется настройка.

Кроме того, специалисты рекомендуют проверять фары в случае замены дисков или шин, а также при установке багажника или замене подвески. Казалось бы, как все эти детали могут повлиять на направление светового потока? Но правила есть правила: лучше потратить несколько часов и убедиться, что оборудование работает так, как нужно, чем рисковать здоровьем.

То же самое относится к поездкам на длинные расстояния. На междугородних трассах качество работы световых приборов особенно заметно. А учитывая скорости автомобилей, ДТП, вызванное подобными нарушениями, может закончиться трагически.

Неправильно отрегулированные фары будут слепить владельцев встречных машин и провоцировать ДТП

В каких случаях может понадобиться регулировка света фар

Заводские регулировки светотехники в автомобиле может сбить длительная езда по неровным дорогам. Многочисленные ямы, выбоины и трещины в дорожном полотне приводят к постепенному сбою настроек. В результате оптика начинает направлять пучки света в неправильном направлении.

Регулировка света фар также может потребоваться, если:

• произошло ДТП, в результате которого пострадала передняя часть машины;
• автомобилист заменил фары или элементы головного освещения на транспортном средстве;
• на автомобиль были установлены противотуманные фары (ПТФ);
• произошла замена шин или дисков на аналоги, отличающиеся по размерам;
• был произведен ремонт или изменена жесткость подвески автомобиля.

Также стоит заняться корректировкой светового потока, если вы самостоятельно заметите ухудшение видимости во время поездок в темное время суток.

Наконец, автовладельцам рекомендуется отрегулировать фары перед поездкой на техосмотр или автопутешествием на дальнее расстояние.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;
• последствия легкого ДТП;
• установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Последствия неправильной регулировки оптики

Количество факторов, которые могут привести к ДТП, значительно возрастает в темное время суток. Поэтому исправно работающие фары – главный залог безопасности водителя. Автомобильная оптика ближнего света должна освещать дорогу на 30-40 метров вперед, захватывая при этом небольшую часть правой обочины. Если это условие не соблюдается, необходимо выполнить регулировку света фар.

Последствия, к которым может привести неправильная настройка автомобильной оптики, могут быть крайне неприятными.

1. Сильный наклон фар вниз приводит к повышенному напряжению водителя: ему приходится постоянно напрягать зрение, чтобы тщательнее всматриваться в плохо освещенную проезжую часть.
2. Если свет фар направлен под большим углом вверх, это может привести к ослеплению автомобилистов, едущих во встречном направлении, и создать аварийную ситуацию на дороге.
3. Недостаточное освещение обочины также может стать причиной дорожно-транспортного происшествия, если водитель вовремя не заметит на краю дороги человека или препятствие.

Разновидности линз

Линзовая фара – принципиально новый вид автомобильной оптики. Линза в фаре многократно усиливает свет, формирующийся на незначительной площади отражателя. Благодаря особенностям конструкции отражаемый свет лампы собирается в единый пучок внутри фары и перенаправляется в линзу, которая проецирует направленный луч света на дорожное полотно. Такая оптика обеспечивает отличную светоотдачу и сфокусированный световой поток.

Преимущества линзовых фар:

• выше коэффициент полезного действия (практически весь свет от лампы падает на дорогу);
• равномерное распределение светового луча вдоль дороги, отсутствует слепящее световое пятно перед машиной и чередование светлых и темных пятен;
• освещенная часть пути значительно шире, захватываются обочины по краям;
• стильный внешний вид.

Все более популярными становятся фары с линзами

Разновидности линзовых световых приборов для автомобилей

Выделяют 4 основные группы:

• моногалогенные или галогенные;
• бигалогенные;
• моноксеноновые или ксеноновые;
• биксеноновые.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты;
• заранее обслуженный и подготовленный автомобиль;
• схема для регулировки.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка;
• маркер;
• строительный уровень;
• отвертка или шестигранник в зависимости от модели автомобиля;
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Нанесение разметки

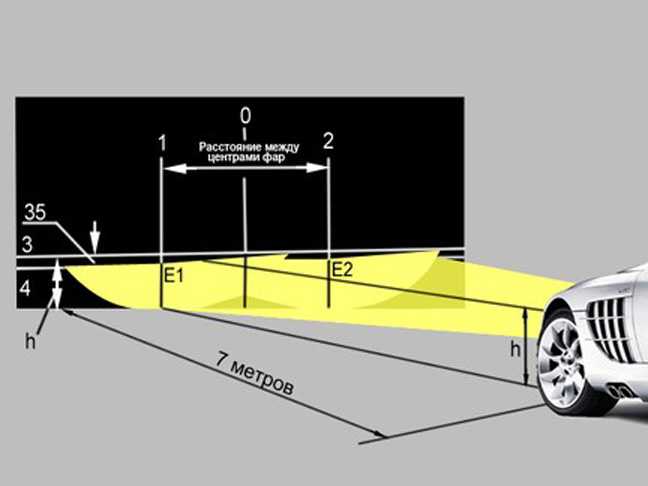

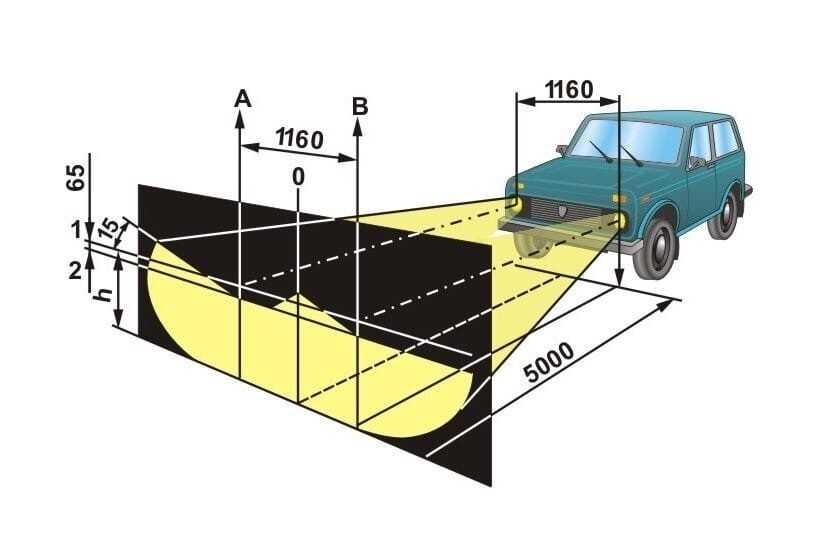

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Рабочий процесс

Так как цена данной услуги в автосервисах высока, то вы сможете сэкономить значительные средства, регулировка света фар ближнего света производится так, как описано ниже.

Подготовка

В первую очередь необходимо подготовить место:

Нужно найти ровную площадку, перед которой расположен высокий забор или стена, она должна быть такого размера, чтобы вы могли поставить машину на расстоянии 5 метров

Очень важно, чтобы поверхность была ровной, так как положение машины имеет очень большое значение;
В первую очередь надо замерять расстояние от центра фары ближнего света до земли, это значение стоит отмерять на стене и провести на ней горизонтальную черту;
Далее необходимо провести вертикальную линию, которая будет соответствовать центральной оси автомобиля. Именно напротив нее и должен располагаться автомобиль, важно выставить все так, как положено, иначе ваша настройка не будет правильной;
Затем отмеряется расстояние от середины машины до середины фары, после чего на таком же расстоянии от центральной оси на стене делаются вертикальные отметки

Это будут наши основные метки, поэтому постарайтесь сделать все точно.

На этом этап подготовки можно считать завершенным, можно приступать к основным работам.

Настройка

Инструкция по проведению работ своими руками выглядит следующим образом:

Если в вашем автомобиле предусмотрен корректор фар, то обязательно предварительно установите его в положение «0» ;

• Далее необходимо закрыть одну фару картоном или другим непрозрачным материалом , так как настраивается всегда только один световой элемент;
• После этого следует внимательно посмотреть расположение светового пучка , его верхняя граница должна располагаться на уровне линии, которую вы прочертили заранее. Если положение не соответствует, то необходимо отрегулировать положение отражателя с помощью регулировочного винта, расположенного в задней части корпуса, работа достаточно проста, и для ее проведения вам понадобится отвертка либо шестигранник;

Если вертикальная настройка произведена, то можно приступить к горизонтальной , тут все просто: на световом пятне отчетливо видно место, где свет начинает уклоняться вверх, именно этот участок должен совпадать с ранее сделанной пометкой напротив соответствующей фары;

Второй элемент регулируется соответствующим образом , после проведения работ вы можете наслаждаться качественным светом, при этом фары не будут слепить встречных водителей.

Если все проведено правильно, то результат практически не будет уступать профессиональной работе, на этом вопрос, как отрегулировать ближний свет фар, можно считать завершенным.

Можно заодно настроить и противотуманные фары, например, на КИА Спектра. Процесс производится следующим образом:

Ниже ранее проведенной линии проводится еще одна, она должна располагаться на уровне середины противотуманных фар. Так как данный тип изделий регулируется только по вертикали, то делать пометки по ширине расположения не имеет смысла;

• Далее все происходит, как и с ближним светом: на месте водителя должен быть вес в 70 килограммов, а одна из фар закрывается картоном;
• Теперь вы настраиваете световой луч так, чтобы его верхняя граница располагалась на 10 сантиметров ниже линии, которая была проведена ранее и располагается напротив ПТФ;

Вторая фара настраивается подобным образом, на этом работа окончена, следует очень тщательно зафиксировать положение ПТФ, чтобы положение не изменилось.

Установка биксеноновых линз своими руками

После приобретения комплекта линз и блоков розжига позаботьтесь, чтобы под рукой у вас были:

• ключ (головка) на 10;
• крестовая отвёртка;
• шлицевая отвёртка;
• картонный ящик (чтобы в него могла поместиться фара);
• строительный фен;
• специальный герметик для вклейки стёкол (лучше ABRO WS-904);
• канцелярский нож;
• дрель с набором свёрл;
• набор надфилей;
• саморезы по металлу;
• чистые тканевые перчатки;
• автомобильный двухсторонний скотч;
• монтажные стяжки;
• мелкая наждачная бумага и чёрная матовая аэрозольная краска (не обязательно).

Демонтаж и разборка фары

Порядок выполнения работ:

1. Устанавливаем автомобиль на ровной поверхности, открываем капот.
2. Отсоединяем минусовую клемму от аккумуляторной батареи.
3. Каждая фара крепится к кузову двумя болтами и одной гайкой. Откручиваем их поочерёдно ключом на 10.

Откручиваем два болта и гайку

Откручиваем крепление «реснички»

Отверткой снимаем две скобы

Крестовой отверткой откручиваем винт

Для того чтобы размягчить герметик, фару необходимо нагреть строительным феном

при помощи шлицевой отвертки аккуратно отсоединяем стекло от корпуса

Крестовой отверткой откручиваем винт крепления «маски»

Удаляем герметик при помощи шлицевой отвертки

Крестовой отверткой откручиваем три винта и снимаем лампу с колпачком и пружиной

Выводим провода питания за корпус

Покраска рефлектора, примерка и установка линз

Некоторые владельцы машин покрывают отражатель тёмной краской. Так фара приобретает более агрессивный вид, а «ангельские глазки» становятся более выразительными.

Красить рефлектор необязательно

По сути, отражатель нам больше не нужен, но красить его или нет — решать вам. Перед покраской его внутреннюю поверхность нужно обработать мелкой наждачной шкуркой, чтобы краска ложилась ровным слоем и не стекала. Красим рефлектор в два слоя. После покраски рефлектор необходимо просушить. Если же вы решите, что чёрный отражатель не впишется в экстерьер вашего автомобиля — оставьте все как есть.

При желании отражатель можно покрасить в темный цвет

Важно: все работы, связанные с монтажом линз и ксеноновых ламп, нужно производить в тканевых перчатках, чтобы не загрязнить их!

Порядок действий по их установке следующий:

Все работы, связанные с монтажом линз, производим в тканевых перчатках

С обратной стороны прикручиваем линзу специальной гайкой

Блок розжига «ангельских глазок» приклеиваем на двухсторонний скотч

Выводим провода наружу

Монтаж блоков розжига

Осталось решить ещё одну задачу — где разместить блоки розжига для наших линз. Чтобы они не мешались, лучше их установить под самими фарами. Для этого необходимо просверлить пару отверстий в каждом из установочных рёбер. Блоки ставим под ними, фиксируя монтажными стяжками.

Блоки розжига устанавливаем под фары

Далее сверлим отверстия под крепление провода «массы» для каждой из фар.

Лучшие места для крепления проводов массы — кронштейны воздушного фильтра и аккумулятора

Лучшие места для этого — кронштейны воздушного фильтра и аккумуляторной батареи.

Установка фар и проверка и работы

Порядок выполнения работ:

1. Устанавливаем фары на их посадочные места. Фиксируем при помощи болтов и гаек.
2. Подсоединяем электропроводку.
3. Подключаем минусовой провод к аккумулятору.
4. Включаем зажигание и проверяем работу наших новых фар.

Включаем зажигание и проверяем работу новых фар

Регулировка света фар

Для того чтобы добиться максимальной эффективности головного освещения, просто установить линзы в фары недостаточно. Их нужно ещё и правильно настроить. Для этого потребуются вертикальная стена с ровным участком перед ней длиной не менее 7,5 м, рулетка, а также что-нибудь для разметки (тёмный скотч, толстый маркер, мел).

Порядок регулировки следующий:

1. Подъезжаем автомобилем максимально близко к стене.
2. На стене проводим вертикальную линию, соответствующую вертикальной оси автомобиля.
3. Отъезжаем от стены на 7,5 м.
4. При помощи рулетки определяем расстояние от поверхности земли до центра одной из линз. Записываем или запоминаем этот показатель.
5. Измеряем расстояние от линзы до вертикальной оси автомобиля. Записываем и эти цифры.
6. На стене определяем точку, находящуюся чётко на уровне фар. Для этого используем данные, полученные при выполнении п. 4 и 5.
7. От этой точки отступаем вниз 3,5 см и проводим горизонтальную линию.
8. На неё опускаем две перпендикулярных линии, соответствующие центрам линз.
9. Настраиваем фары, используя корректор так, чтобы пучок направленного света ложился ровно на точку пересечения горизонтальной линии с перпендикулярами.

Точки света фар должны совпадать с пересечениями вертикальных линий с горизонтальной
