Эквалайзер
Эквалайзер позволяет сделать звучание более ровным – поднять или понизить басовые, средние и высокие частоты.Это довольно тонкая настройка аудиосистемы. Регулируется не весь диапазон звука сразу, как в других пунктах меню, а конкретные полосы частот. У разных моделей встречается разное их количество, в зависимости от класса оборудования. В магнитолах Pioneer их пять: 80 Гц, 250 Гц, 800 Гц, 2,5 кГц 8 кГц.
Эквалайзер находится в разделе «Аудио» меню настроек, пункт EQ. В нём можно выбрать одну из предустановленных стандартных настроек. Для тех, кого эти варианты не устраивают, предусмотрено два набора пользовательских настроек (Custom).Переключаться между ними можно как из меню, так и кнопкой EQ рядом с джойстиком.
Чтобы произвести изменения частотных параметров в пользовательской настройке, нужно выбрать её колёсиком и нажать на джойстик. Затем поворотом колеса выбрать одну из полос частот эквалайзера. Снова нажать на джойстик и выставить положение от -6 (ослабление частоты) до +6 (усиление). Действуя таким образом можно сделать одни частоты громче, другие – тише.
Можно дать лишь приблизительные рекомендации:
- если будет воспроизводиться тяжёлая музыка, стоит усилить бас – 80 Гц (но не слишком, +2–+3 достаточно).Ударные же инструменты звучат в районе- 250 Гц;
- для музыки с вокалом нужны частоты примерно 250-800+ Гц (мужские голоса ниже, женские – выше);
- для электронной музыки понадобятся высокие частоты – 2,5-5 кГц.
Настройка эквалайзера является очень важным этапом.С помощью данного инструмента можно кратно улучшить качество звучания. Даже в случае, если акустика не является очень дорогой и качественной.
Вы здесь
Автомагнитолы Pioneer MVH-280FD и DEH-4800BT оснащены усилителями по 100 Вт на каждый из четырех каналов. Есть так же отличительная особенность – к магнитоле на прямую можно подлючить пассивный сабвуфер. У многих возникает вопрос: как правильно это сделать? Попытаемся ответить на этот вопрос.
Начнем с того, на какую мощность рассчитан ваш пассивный сабвуфер. При подключении сабвуфера требующего 400 Вт и выше, однозначно, потребуется внешний усилитель мощности, так как мощности автомагнитолы изначально не хватит. Далее, если мы хотим подключить сабвуфер напрямую к магнитоле, придется пожертвовать тыловыми динамиками. В инструкции (стр. 14) описана маркировка каждого кабеля. Клеммы пассивного сабвуфера подключаются к фиолетовому (+) и фиолетово-черному (-) проводу. Зеленый и зелено-черный остаются неподключенными (иначе можно повредить устройство).
Следующий шаг – это настройка головного устройства. Для этого понадобиться зайти в главное меню и выбрать пункт «INITIAL», затем элемент подменю «SP-P/0 MODE» установить в положение [SUB.W/SUB.W] (подробнее читайте в инструкции стр. 5 – 6).
Собственно сабвуфер уже подключен и готов к работе. Остался один нюанс: устройство может работать не на полную мощность из-за недостатка питания (хотя производитель не рекомендует прослушивать музыку на повышенных громкостях при подключенном сабвуфере). Для решения это проблемы лучше выполнять подключение к аккумулятору непосредственно, несмотря на подключение провода подачи питания автомобиля. Кроме того, стоит учитывать, что все провода питания, подсоединенные непосредственно к положительной клемме аккумулятора, должны быть защищены предохранителем.
Точнее схема подключения сабвуферного комплекта MYSTERY MSK-12 к магнитоле (головному устройству) MYSTERY MDD-6270NV.
Я не фанат и не ярый поклонник MYSTERY, но так получилось, что ГУ я купил MYSTERY случайно, инетересовало на тот момент не производитель, а то что есть в ней навигация, и все это относительно дешево. А сабовский комплект мне достался от дяди, за что ему спасибо огромное.
Итак что имеем и что нужно подключить.
состоящий из низкочастотного динамика (сабвуфера)
и 2-х канального усилителя
все это нужно подключить к ГУ
имеющий вот, такие вот RCA выходы (SUB/FRONT/REAR, есть еще и видео выходы, но сейчас они нас не интересуют.)
Выход на саб (RCA)
не знаю почему, но почему-то производитель решил сделать выход на саб с одним тюльпаном, а не двумя (как это чаще бывает). Столкнувшись с этой проблемой, я решил проконсультироваться с продавцом (вполне известного в Перми магазина ВЕГА). На что продавец мне сказал, учитывая то, что выход один — нужно ставить разветвитель .

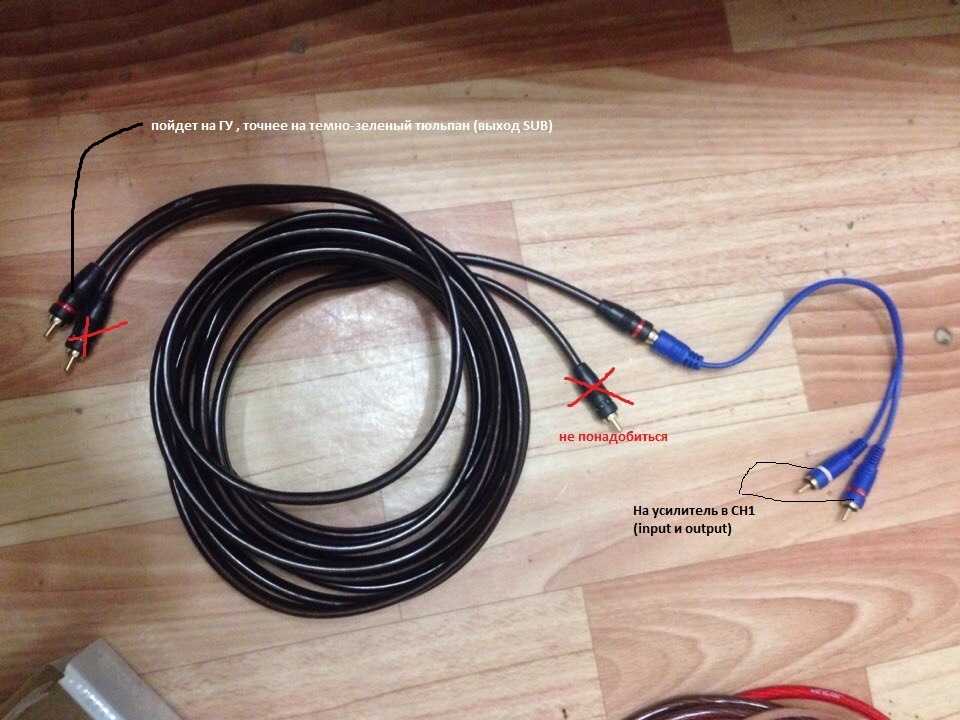

То есть берем классический межблочный RCA кабель длиной 5 м. и из 2х проводов задействуем только один и соединяем его с разветвителем
черный тюльпанчик будет болтаться, может если и поменяю ГУ а там на саб окажется 2 выхода то пригодиться.

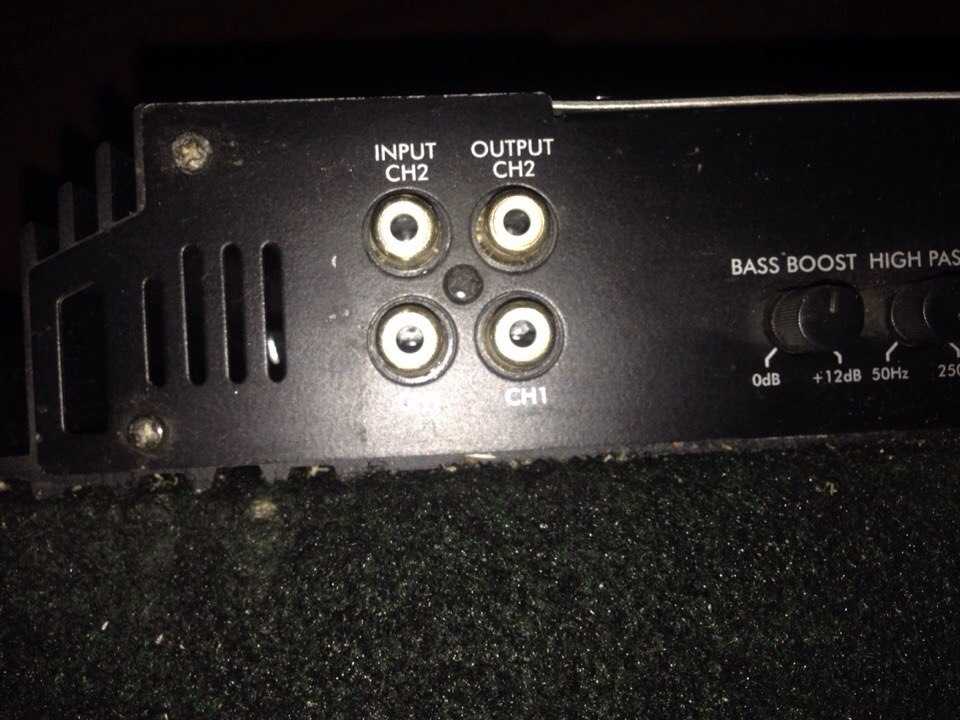

Таким образом, то что с разветвителем пойдет на усилитель
а второй конец на темно-зеленый тюльпан ГУ (SUB выход) .Все межблочные соединения закончены .
Дальше силовые кабеля. В инструкций к уселку прочел, что силовые провода должны быть 4Ga . А в магазинах этот сабвуферный комплект MSK-12 включает в себя провода сечением 6мм^2. Хотя сечение у 4Gа должно быть 21,2 мм^2. Уже у производителя расхождения в инструкций и производстве!В этом же магазине, мне все тот же продавец показал, что провод 4Ga стойт 330р/м. А мне надо 6 м (5 на + и 1 на -) мягко говоря не готов было отдать 1950 р за 6 метров хорошего провода. На что продавец мне предложил вариантик по-бюджетнее.
На фото думаю видно списочек, сечение силовых 9мм^2 конечно не 21 мм^2, но это лучше чем 6 мм^2
Ну тут понятно уже и просто5 м красного, один конец оканечиваем кольцевой клеммой и садим на термоусадку (идущие в наборе) цеплять за АКБ (+). Через 30 см в разрыв ставим предохранитель на 30А с корпусом (так же идущие в наборе).
Другой конец красного кабеля так же оканечиваем у-образной клеммой и цепляем его за уселитель в (+)
Автомобиль для автолюбителя — это как второй дом, где все должно соответствовать вкусам и предпочтениям хозяина. Слабая звуковая система, установленная производителем, как правило плохо воспроизводит «басы». Чтобы «протюнинговать» звуковую систему в авто меломаны устанавливают сабвуфер.
Супра
После нажатия кнопки MODE выбираем функцию Радио, затем на экране высветится RADIO и сохранённый диапазон с частотой вещания. При нажатии BND выбирается нужный диапазон радиовещания.
Далее нужно нажать клавишу с номерами от 1 до 6 для использования уже сохранённой радиостанции в магнитоле.
Нажать и удержать кнопку {amp}gt;{amp}gt;||.
Потом нажмите кнопку {amp}gt;{amp}gt;|| для выбора нужной станции. Если эти клавиши не нажимать до десяти секунд, все вернётся в исходный режим работы.
Настройка в автоматическом режиме и осуществление сканирования выбранных радиостанций
Для настройки определённой радиостанции нажмите кнопку {amp}gt;{amp}gt;||, так осуществится сканирование и выбор радиоканалов с лучшим сигналом приёма. Нажав кнопку {amp}gt;{amp}gt;||, можно вручную выбрать нужную вам станцию. Удержите клавишу с номерами от 1 до 6 примерно пару секунд для запоминания канала под нужной клавишей.
Инструкция как настроить радио на магнитоле различных производителей
С помощью магнитолы можно скоротать время в пути. Обычно водители предпочитают слушать музыку ненавязчивую, чтобы играла фоном и не мешала рулить. Для этого больше всего подходит авторадио, которое сперва нужно настроить. Но многие не знают, как правильно настроить радио на магнитоле в машине.
Настраиваем радио
В основном настройка радио заключается в нескольких несложных этапах. Выбирается диапазон вещания и проводится поиск радиоканалов, которые сохраняются в памяти тюнера. Поиск радиостанций происходит либо в автоматическом, либо в ручном режиме. В первом случае радиоканалы сохраняются в порядке убывания качества вещания.
Рассмотрим более подробно, как провести настройку радио на распространенных автомагнитолах.
Пионер
Если вы задались вопросом, как настроить радио на магнитоле Pioneer, не переживайте, настройка происходит очень легко. При автоматической настройке Пионера нажимается FUNC, следом BSM. Для старта поиска радиоканалов нажимается кнопка вправо или вверх, после окончания включится музыка первой найденной радиостанции.
Для ручной установки в режиме BAND продолжительно нажимается >>|. Будет запущен поиск любой первой станции в этом радиусе. После чего аппарат перестанет сканировать и включит воспроизведение найденной станции. Затем нужно будет её сохранить, для этого долго держите клавишу с нужным номером. Если вам не нужна найденная станция, нужно нажать клавишу вправо и удерживать её. Сканирование продолжится до момента нахождения новой станции.
С помощью данной функции можно сохранить в памяти до 6 станций в первом банке. После данной манипуляции нажимаем на кнопку BAND и попадаем во второй банк, он на дисплее показывается надписью F2. Во втором банке можно аналогично записать в память до 6 станций, а также существует и третий банк. Чаще всего банков три, но их бывает и больше. В итоге при наличии трёх банков у вас будут активны и сохранены 18 станций. Теперь вы знаете, как настроить радио на магнитоле Пионер.
Настроить радио в магнитоле Sony также не составит проблем. Поиск станций осуществляется обычно двумя распространенными способами: вручную или автоматически. Автоматическое запоминание радиостанций:
- Включить магнитолу. Длительно нажав кнопку Source, дождаться появления на табло надписи ТЮНЕР.
- Смена диапазона происходит при нажатии кнопки Mode. В случае нажатия на регулятор-джойстик высветится меню опций.
- Крутить джойстик до появления надписи опции ВТМ. Радиоканалы стандартно закрепляются за клавишами с номером.
Для ручного сканирования и сохранения необходимо:
- Включить радио и начать поиск станций.
- После того как будет найдена нужная радиостанция, требуется нажать номерную клавишу от 1 до 6, после чего появится название «Mem». Примечание: при сохранении радиостанции на цифре, у которой уже есть радиостанция, предыдущая автоматически стирается.
Таким образом, настроить радио в магнитоле Сони можно за 5-10 минут.
Выключение режима Demo
Сразу после покупки и подключения магнитолы следует разобраться, как отключить демо-режим, предназначенный для показа устройства в магазине. Использовать магнитолу в этом режиме можно, но неудобно, так как при выключении его не гаснет подсветка, а по дисплею бегают надписи с различной информацией.
Отключение демо-режима осуществляется очень просто:
- Заходим в скрытое меню, выключив магнитолу и зажав кнопку SRC.
- В меню поворотом колеса доходим до пункта DEMO.
- Переключаем демо-режим из положения ON в OFF.
- Выходим из меню кнопкой BAND.
Также в скрытом меню можно настроить дату и время, зайдя в раздел System. Здесь переключается отображение времени (12/24-часовой режим). Затем открываем пункт «Настройка часов», и поворотами колеса настраиваем время. В разделе System также имеется настройка языка (английский/русский).
Таким образом, после покупки современной модели Pioneer, настройкой магнитолы вполне можно заняться самостоятельно. Правильно отрегулировав параметры аудио, можно добиться весьма качественного звучания даже простой аудиосистемы и получить хорошую звуковую картину при минимальных затратах.
Для чего необходима настройка магнитолы Pioneer
Прежде чем перейти к процессу настройки аудиомагнитолы Pioneer, стоит уяснить, для чего необходимо делать это:
- Это делается для того, чтобы максимально раскрыть аудиовозможности головного устройства и установленной в автомобиле акустики.
- Знание настроек позволит без проблем подключать различные внешние устройства, устранять хрипы и искажения аудиокомпозиции, а также изменять язык интерфейса и прочие обыденные характеристики, правильная настройка которых сделает использование устройства более комфортным и понятным.
Некорректная регулировка магнитолы способна свести на нет звучание даже самой дорогой и качественной акустики профессионального уровня.
Дополнительная информация
WMA, сокращение от Windows Media
Audio — обозначает формат сжатия
корпорацией Microsoft. Преобразовать
данные в формат WMA можно с
помощью Проигрывателя Windows
Media 7 или более поздней версии.
WAV — это сокращение от английского
слова waveform (форма сигнала). Это
стандартный формат аудиофайлов Win
dows.Это устройство может работать
некорректно с файлами,
преобразованными в формат WMA в
В зависимости от используемой для
преобразования файлов в формат WMA
версии Проигрывателя Windows Media,
названия альбомов и другая текстовая
информация может отображаться
Это устройство позволяет
воспроизводить файлы в форматах
MP3/WMA/WAV с дисков CD-ROM, CD-R
и CD-RW. Устройство может
воспроизводить записи на дисках,
совместимых со стандартами записи
ISO9660 уровень 1 и уровень 2 и
файловыми системами Romeo и Joliet.
Возможно воспроизведение дисков с
несколькими записанными сессиями.
Файлы MP3/WMA/WAV несовместимы с
пакетным форматом записи.
Максимальное число символов,
отображающих имя файла, включая
расширение (.mp3, .wma или .wav),
составляет 64, начиная с первого
Максимальное число символов,
отображающих имя папки составляет
В случае, если файл записан в
соответствии с файловой системой
Romeo, отображаются только первые 64
При воспроизведении компакт-дисков,
содержащих файлы MP3/WMA/WAV и
аудиоданные (CD-DA), например диски в форматах CD-EXTRA и MIXED-MODE,
оба типа данных можно воспроизвести,
только переключая режимы MP3/WMA/
Последовательность выбора папок для
воспроизведения и других действий
записи, использованной программным
обеспечением для записи компакт
диска. По этой причине, ожидаемая
последовательность во время
воспроизведения может не совпадать с
воспроизведения. Тем не менее,
существует ПО записи дисков,
позволяющее задавать порядок
Некоторые компакт-диски содержат
дорожки, которые сливаются друг с другом без паузы. Если эти диски
преобразовать в файлы MP3/WMA/WAV
и записать на диск CD-R/CD-RW/CD-
ROM, при воспроизведении файлов на
этом проигрывателе между ними будет
пауза, независимо от длины паузы
между дорожками на первоначальном
При присвоении имен файлам MP3/WMA/
WAV добавьте соответствующее
расширение имени файла (.mp3, .wma или
Это устройство воспроизводит файлы с
расширением имени файла (.mp3, .wma
или .wav) как файлы MP3/WMA/WAV. Для
предотвращения шумов и неисправностей,
не используйте эти расширения для
файлов, отличных от MP3/WMA/WAV.
Настройка сабвуфера в главном меню
Теперь нам нужен пункт меню SW SETTING2 – ищем его, вращая джойстик до тех пор, пока не увидим надпись SW 80 HZ 0. Вращая рукоять панели управления, устанавливаем значение частоты на уровне 50 Гц или на другом, в зависимости от ваших личных предпочтений к качеству звучания. Сделав свой выбор, вращаем рукоятку далее до момента, пока не замигает цифра 0 для установки мощности режима (он устанавливается в диапазоне -6 +6), и устанавливаем его на приемлемой мощности звучания без искажений. Выходим из меню с помощью кнопки Band.
Далее необходимо настроить тонкомпенсацию магнитолы. Для этого снова вращаем джойстик, пока не загорится надпись LOUDNESS с тремя возможными значениями – низкий, средний и высокий. Нам нужно значение HIGT – устанавливаем его и снова выходим обратно в меню.
Настройка эквалайзера на магнитоле Pioneer
Последний штрих в настройке магнитолы – это выбор мощности и регулировка эквалайзера. Для этого ищем пункт меню EQ SETTING1 и находим его вместе с тремя уровнями состояния: низкая, средняя и высокая частота. Настройки эквалайзера вы можете регулировать на свое усмотрение, но желательно, чтобы уровень низких частот не превышал 0-1. Выбрав подходящее качество звучания частот, вы получаете мощный и насыщенный звук аудиосистемы в своем автомобиле.
Настройка магнитолы Pioneer MVH серии 150UB и других моделей магнитолы Пионер имеет сходные принципы, возможны отличия по количеству выбираемых пунктов настройки. Большинство пользователей этих устройств отмечают большие возможности для индивидуальной настройки качества и мощности звучания, высокое качество звука после настройки, а также интуитивно понятное и легко управляемое меню управления. Широкие возможности для воспроизведения файлов любого формата также относятся к преимуществам этой марки магнитолы.
ИНТЕРФЕЙС SMART SYNC
Это бесплатное приложение, доступное для устройств на Android и iOS, позволяет значительно расширить возможности головных устройств. Основной вариант подключения смартфона – по каналу Bluetooth, но можно воспользоваться и USB-подключением (оно, кстати, предлагается по умолчанию). Нужный вариант выбирается в системных настройках ресивера (а не приложения, это надо помнить).
Из осязаемых в прямом смысле удобств приложения – возможность использовать самые необходимые функции смартфона при нажатии всего одной кнопки на ресивере: ответить на звонок, запустить навигацию и многое другое. Поддерживаются разные навигационные программы, установленные на смартфоне или планшете – в том числе и «Яндекс.Навигатор».
Ещё больше возможностей открывается при настройке звучания – расширенные функции доступны только через приложение (в меню ресивера их нет). Это 31-полосный эквалайзер, функция быстрой настройки системы по типу кузова Easy Sound Fit, мощнейшая низкочастотная коррекция Super Todoroki Sound. Помимо этого предлагается широкий выбор пространственных звуковых эффектов Live Simulation (доступны только для файлов смартфона) и настройки караоке.
Остальные звуковые настройки дублируют меню ресивера, но гораздо нагляднее. Для настройки задержек нужно выбрать пункт «Дополнительные настройки» и коснуться схемы салона – появится меню выбора позиции прослушивания. По умолчанию будут подставлены уровни сигнала для всех динамиков и среднестатистические расстояния до них в соответствии с выбранным в настройках ресивера типом салона. Дальше можно вручную подкорректировать уровень, задержку и установить частоту и крутизну среза фильтра. Фильтры для левого и правого динамиков настраиваются синхронно, настройки фронта и тыла независимы. Для сабвуфера помимо настройки фильтра предусмотрено переключение фазы.
Эквалайзер предлагает семь предустановленных вариантов тембра, включая линейную АЧХ, и две пользовательских настройки. При входе в пользовательскую настройку нужно выбрать тип эквалайзера: «Простой» (трёхполосный) или «Подробнее» (31-полосный). При этом пользовательская настройка АЧХ в прямом смысле «рисуется» по экрану пальцем. В режиме 31-полосного эквалайзера (справа) можно нажать на «лупу» в левом верхнем углу и «растянуть» любой участок экрана и уточнить настройку
Видео: лёгкий способ сделать AUX на любой автомагнитоле своими руками
Важно: вход в меню функции может быть осуществлён посредством зажатия другой кнопки, к примеру, SRC или SOURCE
Включаем Bluetooth
Для того чтобы активировать Bluetooth, необходимо зайти в меню основных настроек и найти там подпункт BT AUDIO и выбрать ON. После этого включаем Bluetooth на смартфоне/планшете и ищем магнитолу.
После того как магнитола найдена, подключаемся к ней, для чего может потребоваться введение ключа безопасности — по умолчанию «0000».
Как настроить часы
Для настройки часов нужно войти в меню основных настроек, что можно сделать, включив выключенную магнитолу зажатием кнопки SRC или зажав центральную кнопку джойстика. После чего находим блок CLOCK SET, где можно установить формат и само время. Также в меню присутствует блок CLOCK OFF, изменением показателя которого можно включить или отключить отображение времени на устройстве.
Для чего настраивать магнитолу Pioneer
Аудиосистема в машине состоит из нескольких компонентов. Первые варианты комплектовались минимумом — пара динамиков на задней полке и радиоприёмник на передней торпеде. Но прогресс не стоит на месте — приёмник заменили на магнитолу, а количество динамиков выросло в несколько раз. Если магнитола в автомобиль устанавливается на заводе — настраивать обычно ничего не надо. Но аппаратура нескольких фирм (среди которых лидер в аудиотехнике — Pioneer), как правило, покупается владельцем отдельно. В то же время и динамики в автомобиле бывают разные. Чтобы оптимально настроить качество звука, «подружить» существующие динамики с новой магнитолой, в последней нужно провести несколько настроек.
Видео: создание бюджетной связки автомагнитола + сабвуфер для машины
Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.
После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.
Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.
Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.
Как настроить радио
В магнитолах Pioneer существует три вида настройки радио:
- Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
- Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
- Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.
Монтаж 1 din магнитолы
Прежде чем освещать особенности установки различных автомагнитол, проведем небольшой исторический экскурс. Дело в том, что в середине 80-х годов ведущие компании по производству автомобильных аудиосистем пришли к выводу, что необходимо унифицировать все магнитолы.
Иными словами, стандартизировать размеры представленных устройств. Таким образом, спустя некоторое время и появился так называемый DIN, который получил статус международного стандарта.
Основополагающими параметрами данного стандарта являются ширина и высота магнитолы. Так, стандарт 1 din соответствует габаритам равным 178×50 мм. 2 din отличается лишь по высоте, которая составляет уже 100 мм.
Все вышеизложенные сведения необходимо принимать во внимание при выборе магнитолы. Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din
Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din
Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din. Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din.
Тем не менее может возникнуть ситуация, когда в консоли автомобиля имеет место быть гнездо стандарта 2 din. В таком случае при установке магнитолы, отвечающей стандарту 1 din, придётся всего-навсего приобрести специальную переходную рамку.
Что можно и нужно настроить в технике этой фирмы
В зависимости от модели аудиомагнитолы пользователь имеет возможность самостоятельной регулировки таких параметров, как:
- эквалайзер;
- радиостанции;
- язык меню;
- время;
- включение или отключение беспроводного протокола Bluetooth (если таковой имеется) и AUX;
- активация/деактивация деморежима и прочее.
Среди всего озвученного особое внимание стоит обратить на настройку эквалайзера, а также радио, где первое пригодится для любителей слушать собственную музыку, а второе — для автовладельцев, предпочитающих музыке с диска/флешки радиостанции. Особенные регулировки необходимы также для сабвуфера
Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»
Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».
Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.
Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.
Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.
Пошаговая настройка
Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2020 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.
При изменении параметров подачи звука важно обратить внимание на следующие показатели:
- низкочастотные звуки;
- баланс фронтальных и задних динамиков;
- распределение звукового сигнала между колонками с правой и левой сторон.
Эквалайзер
Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.
Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.
В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.
Чтобы настроить магнитолу самостоятельно, надо подтвердить выбор пункта «Эквалайзер» в разделе «Аудио», нажав на джойстик. Повернув его, можно выбрать нужную частоту и снова нажать на центр ручки, выставив положение в диапазоне от -6 до +6. Это позволит изменить громкость выбранных частот.
Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:
- для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до +2;
- ударные инструменты хорошо звучат на частоте 250 Гц;
- параметры передачи голоса регулируются на 250-800 Гц;
- частоты для электронной музыки — 2,5-5 кГц.
После завершения изменения параметров качанием ручки влево выходят в основное меню.
Фильтр высоких частот
После этого настройка музыки происходит в пункте меню HPF, полное название которого — High Pass Filter (фильтр высоких частот). Он прекращает подачу в динамики звука, который выше установленного значения, чтобы уменьшить степень искажения мелодии.
Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.
Это вызовет увеличение громкости воспроизведения музыки.
При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.
Фильтр низких частот
С помощью фильтра низких частот можно выполнить настройку автомобильной магнитолы под сабвуфер в соответствующем разделе меню.
В нем представлены 3 значения режима сабвуфера:
- Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
- Громкость акустической системы по шкале от -6 до +6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
- Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).
При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.
Настройка радио
Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:
- Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
- Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
- Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.
