Отличие стартера с редуктором и без редуктора

Преимущества и недостатки редукторного стартера

Плюсы

  1. Он меньше потребляет электрического тока при запуске мотора. В сравнение с роторным, то потребление уменьшается почти в два раза. Это бережет заряд аккумулятора.
  2. Через редуктор стартеру проще крутить маховик коленвала мотора. Поэтому запуститься двигателю легче даже при разряженной АКБ.
  3. Меньше габариты. Например, в редукторном стартере ВАЗ используются постоянные магниты в статоре электромотора. Поэтому его размер и масса меньше. Для сравнения, в роторном стартере вместо магнитов находиться электрическая обмотка.

Еще забыл добавить к первому пункту достоинств – при меньшем энергопотреблении, больше энергии идет на систему зажигания. Это косвенно влияет на запуск силового агрегата, особенно в мороз.

Минусы

  1. В сравнение с роторным стартером, здесь используется редуктор, что усложняет конструкцию. В свою очередь лишние элементы – удорожание ремонта и снижение надежности.
  2. Необходимость периодического обслуживания.

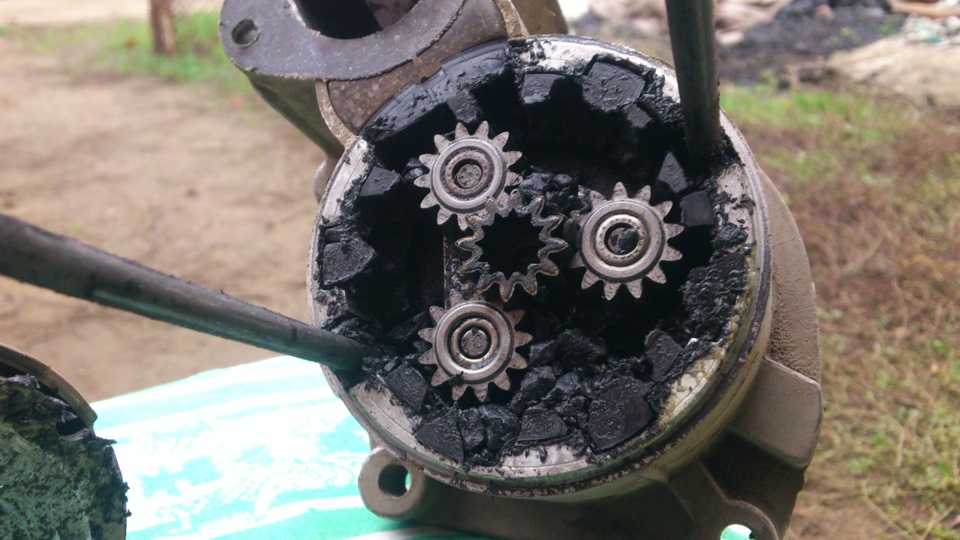

Стартеры с редукторами, особенно с планетарными, требуют обслуживания хотя бы один раз в два года. Кроме этого, после покупки необходимо его разобрать и добавить смазки.

Как практика показывает, в 99 из 100 устройствах «планетарки» не смазаны. А как известно, на сухую ничего долго работать не будет.

Помните, когда мы , сколько в них после покупки было смазки? То же самое и здесь. Всё делается для того, чтобы вы через год занялись ремонтом редукторного стартера или купили новый.

Сравнительные характеристики

В целом редукторный стартер более надежен. Единственное его слабое место это обгонная муфта. На ней расположена шестерня, которая изнашивается довольно быстро. Поэтому, многие столкнувшись один раз с такой разновидностью приспособления для запуска двигателя, отказываются от них в дальнейшем. Но, в остальном они более надежны. Обычные стартера славятся проблемами со щетками и втягивающими устройствами. Из-за этого ремонт стартера приходится производить регулярно.

Также нужно сравнить ремонтопригодность обоих стартеров. Проще всего восстановить работоспособность простого стартера. Его конструкция максимально проста. И не вызывает затруднений даже у неопытного автолюбителя. Редукторный стартер несколько сложнее. Для правильной сборки его основной части (редуктора) необходим немалый навык в ремонте подобных конструкций. Спасает в этой ситуации, что все элементы (кроме бендикса) на таких стартерах служат в 2 раза дольше.

Энергопотребление у редукторного стартера намного меньше. Это объясняется наличием дополнительного механизма, который усиливает крутящий момент электродвигателя. Именно поэтому, эти стартера значительно меньше, по сравнению с обычными. Такой стартер спокойно работает даже при слегка посаженном аккумуляторе, чего обычный сделать не сможет. Для сравнения посмотрим средние мощности двух типов стартеров:

  • Обычные – 3 кВт;
  • Редукторные – 1,8 кВт.

Эти данные весьма условны, все зависит от объема двигателя, а также от типа топлива. На дизелях стартера требуются помощнее. Но, в целом можно сделать вывод, что редукторные детали намного экономичнее, это позволяет продлить ресурс аккумулятора.

Зимняя эксплуатация. Отдельно следует рассмотреть особенности эксплуатации в зимний период. Ведь это сложный период для автомобиля. Чаще всего, сложности проявляются именно при запуске двигателя. В этом случае в выигрыше оказывается опять редукторный стартер. Он может прокрутить, даже слегка загустевшее масло. Чего не может сделать обычный стартер.

Сказывается наличие редукторной передачи, которая позволяет без особого напряжения для электродвигателя прокручивать двигатель, с застывшим в нем маслом.

Ремонт

Ремонт подобного редукторного механизма несущественно отличается от обычного. Проблема лишь в том, что любая поломка редуктора равноценна полной замене элемента . Но что касается других составляющих, здесь ремонт вполне возможен.

Среди распространенных поломок этого стартера отмечают:

  • игнорирование поворота ключа зажигания;
  • проблемы со стартом при работающем стартере;
  • проблемы со стартом при рабочем втягивающем реле.

В первом случае автомобиль вовсе не реагирует на поворот ключа. Проблема зачастую касается втягивающего реле, а именно пятачковых контактов. Необходимо разобрать устройство и проверить их, при обнаружении поломки – заменить.

Если проблема заключается в клеммах, то нужно обследовать их на пример плотного контакта и окислений. При обнаружении затянуть и почистить.

Во втором случае стартер работает, но двигатель не запускается. Проблема в бендиксе, есть вероятность поломки редуктора. Нужно обследовать эти элементы, разобрав устройство. При необходимости заменить проблемные части или приобрести новый стартер.

В третьем случае реле работает, но старт не производится. Зачастую это связано с недостатком питания из-за аккумулятора или контактов. Стоит проверить обмотку стартера и якоря.

Но поломки стартера могут быть различными, поэтому без опыта самостоятельно ремонтировать устройство не стоит. Особенно, если проблемы возникли с редукторным механизмом. Здесь стоит обратиться к профессионалу или же вовсе приобрести замену. Так как стоимость подобных моделей невысока, такой вариант будет оптимален.

Редукторный стартер считается лучшим выбором для автомобиля. Он компактный, имеет низкую стоимость и высокую эффективность, позволяющую заводить двигатель в любых условиях.

А при замене подобного стартера рекомендуется посмотреть это видео. Здесь показаны преимущества замены этого устройства, что позволит лучше понять причины такого решения и выбрать оптимальный вариант для своего автомобиля:

Стартер – это главный элемент пусковой системы двигателя. Он раскручивает вал до необходимой частоты вращения, тем самым обеспечивая скорость и эффективность запуска мотора. Изобретён он был больше ста лет назад. Со временем был доработан, в частности, оснащён редуктором, что позволило существенно увеличить его эффективность, сократить его энергопотребление, а заодно уменьшить размеры. Казалось бы, ответ на вопрос, какой стартер лучше – редукторный или обычный, очевиден. Но не всё так просто.

Оценивать эффективность любого технического решения нужно с учётом условий, в которых оно будет использоваться. Чтобы разобраться в достоинствах и недостатках разных пусковых устройств, рассмотрим их работу и назначение подробнее.

Принцип работы классического стартера

Классический стартер был разработан более века назад как удобная и безопасная альтернатива пусковой рукояти. Его устройство совершенствовалось, но принцип остался прежним:

  1. При повороте ключа в замке зажигания срабатывает реле включения.
  2. Ток поступает на тяговое реле (соленоид).
  3. Шестерня стартера входит в зацепление с шестернёй маховика.
  4. Усилие передаётся напрямую на маховик, и двигатель запускается. Обратно же крутящий момент не передаётся, благодаря так называемой обгонной муфте (бендиксу).

Это исключительно простая и надёжная конструкция обеспечивала запуск всех советских автомобилей. Однако в мороз она часто подводила. Именно поэтому автомобили ВАЗ комплектовались пусковой рукоятью вплоть до конца 1980-х годов. Завести автомобиль с её помощью было почти невозможно, зато удавалось провернуть двигатель несколько раз, чтобы облегчить запуск при загустевшем масле.

Описание редукторного стартера

Редуктор – это устройство, изменяющее крутящий момент. Это то, чем отличается редукторный стартер от обычного (классического). Изменение крутящего момента позволило заметно повысить эффективность стартера. В частности, редукторные модели обеспечивают надёжный запуск в мороз (так как передают на двигатель достаточное усилие, чтобы провернуть загустевшее масло). Кроме того, это обеспечило устройству компактные размеры, что позволяет сразу отличить редукторное пусковое устройство от обычного на фото или в магазине.

Ремонт редукторного стартера

Поскольку узел запуска ДВС имеет детали трения, оснащен электрической частью, поломки все же случаются. Сложное устройство редукторного стартера в некоторых случаях делает экономически невыгодным ремонт, производится полная замена этого узла. Однако в некоторых случаях автолюбитель может выявить и устранить неисправность на месте.

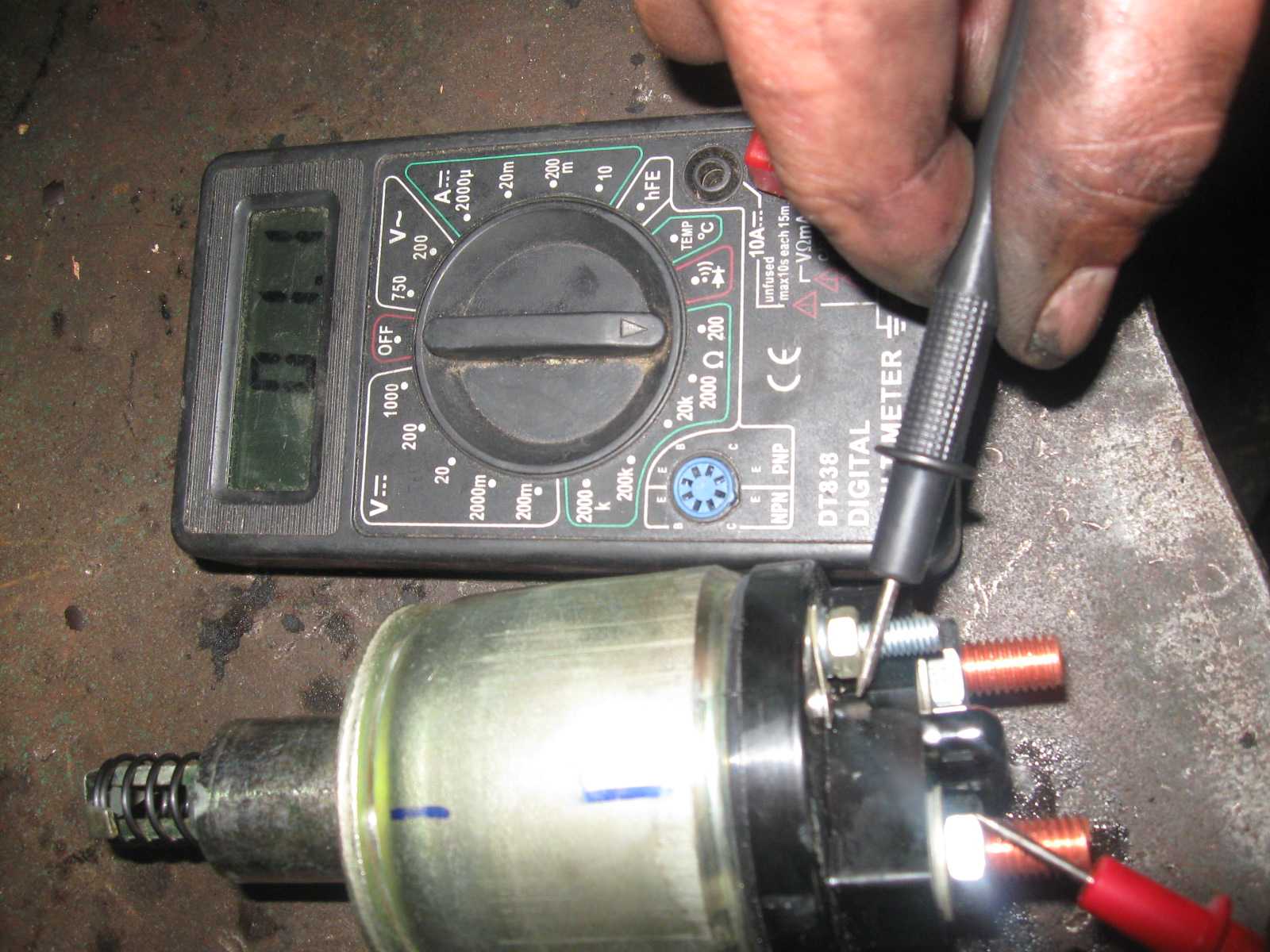

Отказ втягивающего реле

В данном случае ремонт редукторного стартера требует полной разборки этого узла запуска ДВС. Специалисты рекомендуют сфотографировать втягивающее реле перед разборкой, чтобы затем не перепутать полярность контактов. Если реле разборное, визуально осматриваются «пятаки», при подгорании их можно зачистить наждачной бумагой, при значительном износе лучше заменить целиком.

Проблемы старта

Если при включении зажигания ключом слышен характерный звук сработавшего реле втягивающего, но маховик не раскручивается, скорее всего, произошла выработка бендикса. В этом случае привод стартера следует менять целиком, лучше в специализированном сервисном центре.

Отсутствие реакций на ключ зажигания

Данная неисправность стартера редукторного чаще всего обусловлена прерыванием цепи. Для восстановления работоспособности пускового узла необходимо:

  • подтянуть гайки крепления клемм;
  • зачистить окислившиеся клеммы при необходимости для восстановления контакта;
  • проверка зарядки АКБ, зарядка по мере необходимости;
  • ревизия бендекса и его замена при необходимости, реставрации эта деталь не подлежит.

Эта поломка в принципе не требует посещения СТО, легко устраняется своими силами.

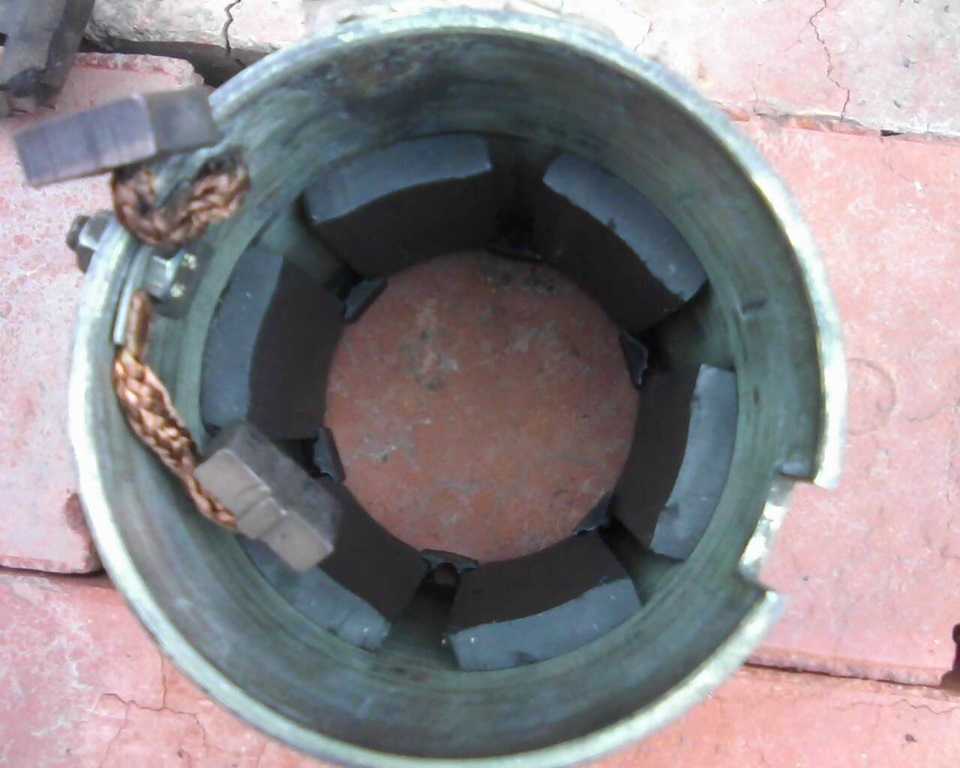

Выпадение/залипание магнитов

При разборке отказавшего стартера очень трудно сохранить первоначальный порядок расположения постоянных магнитов. В принципе, сваленные в кучу вставки проблемой для автовладельца не являются при наличии компаса. Методом «тыка» поставить их в необходимой последовательности можно с 30 – 50% вероятностью, поэтому следует подойти к ремонту своими руками системно:

  • для нормальной работы стартера используется 3 магнита с вектором намагниченности, направленным наружу, и столько же, с противоположным направлением вектора намагниченности, но есть внутрь;
  • их необходимо чередовать между собой при монтаже в обойму;
  • определяется вектор намагниченности компасом, для этого вставка устанавливается на ребро возле прибора, у трех магнитов стрелка повернется к ним северной стороной, у оставшихся – южной;
  • к корпусу обоймы они прилипают самостоятельно, взаимное расположение в стартере достигается за счет дистанционных полимерных колец по обоим краям вставок.

Чтобы работа якоря (вращение) происходила в нужном направлении, необходимо поставить стартер вертикально, надеть на него нижнее кольцо дистанционное, а затем и корпус, расположив со стороны реле втягивающего прорезь провода «+».

Затем корпус снимается вместе с нижним кольцом дистанционным, магниты устанавливаются поочередно север/юг, и фиксируются кольцом дистанционным верхним с учетом отверстий под стягивающие шпильки.

Щеточный узел в виде ремкомплекта монтируется после установки картонной изоляции в паз плюсового провода.

Таким образом, некоторые неисправности редукторного стартера можно устранить собственными силами. Однако для обеспечения гарантий лучше посетить СТО, где профессионалы не допускают ошибок и консультируют пользователя по выбору стартера или ремкомплекта конкретного производителя для их авто.

Тюнинг различных частей автомобиля может коснуться почти всего. Одним из направлений можно считать установку редукторного стартера. Рассмотрим, что такое редукторный стартер и сравним его с обычным классическим стартером. В конце статьи, мы дадим руководство по его установке.

Почти каждому владельцу «Жигулей» известно, что ВАЗ не имел возможности выпускать более современные и практичные автомобили, а потому смог «посадить» всю страну на классическое семейство автомобилей. Такое транспортное средство было очень надежным и простым в эксплуатации, а взаимозаменяемость запчастей многих моделей просто поражала. Не удивительно, что владельцы многих «Жигулей» не хотят расставаться со своим автомобилем, который прожил уже не один десяток лет. Ведь повышенная ремонтопригодность и широкие возможности к тюнингу для такого дешевого автомобиля являются огромным плюсом.

Чем редукторный стартер отличается от обычного?

Чтобы грамотно ответить на вынесенный в заголовок вопрос потребуется на некоторое время стать «немножко автомобилистами».

Зачем вообще нужен стартер

В любом двигателе внутреннего сгорания (ДВС) топливо сжигается внутри специальной камеры (цилиндре), в результате чего двигающийся в цилиндре поршень передаёт своё возвратно-поступательное движение коленвалу, который преобразует его в круговое. В большинстве ДВС с одним коленвалом связано несколько поршней, в один момент времени находящихся в разных положениях в своих цилиндрах: это позволяет увеличить общую мощность двигателя и сделать его ход более равномерным, плавным.

Поскольку топливно-воздушная смесь может оказаться в каждом из цилиндров только в строго определённое время, возникает проблема с начальным запуском двигателя: единичного акта сгорания в одном из цилиндров недостаточно, чтобы «перебороть» общий момент инерции всего двигателя, да и все остальные элементы ДВС начинают работать более-менее правильно только тогда, когда двигатель уже достиг некоторого минимального числа оборотов. Проще говоря, энергия из цилиндров может поддержать движение частей уже работающего двигателя — но вот как раскрутить «стоящий» ДВС в первый раз? Именно для этого и нужен стартер.

История вопроса

Любители старинной кинохроники сразу смогут вспомнить видео с первыми автомобилистами, берущими в руки эдакую здоровую кривую штуку и впихивающими её куда-то спереди под двигатель, а затем начинающими её с усилием вращать. Это и есть самый первый автомобильный стартер (правильно он называется «заводной/пусковой рукояткой» или по-бытовому — «кривым стартером») мощностью примерно «в одну человеческую силу» — и пользоваться им на практике достаточно опасно.

Дело в том, что после успешного пуска и при наличие непосредственной механической связи уже ДВС начинает крутить эту рукоятку — и если незадачливый автолюбитель не успевает её вовремя выдернуть обратно, то она вполне в состоянии повредить ему не только руки.

С появлением на авто электрического аккумулятора стало возможным перепоручить хлопотную работу по первому пуску ДВС специальному небольшому электродвигателю, попутно добавив в конструкцию ещё один механический элемент: так называемую обгонную муфту. Это устройство позволяет передавать вращение только от ведущего вращающегося вала к ведомому — то есть уже запущенный двигатель не сможет раскручивать электродвигатель стартера.

Любопытно, что прижившееся в народе название «бендикс» для такой муфты есть буквальная калька от Bendix — названия одной из первых фирм-производителей автомобильных запчастей, придумавших и выпустивших это полезное устройство.

Как известно из школьного курса физики, с помощью простейшего механического устройства (рычага) при воздействии на тело можно выиграть в силе, но проиграть в расстоянии (скорости) — и наоборот. Для случая соединённых вращающихся валов подобную же роль играет механический редуктор: он может увеличивать/уменьшать крутящий момент за счёт изменения передаточного соотношения.

Редукторный стартер

Применительно к случаю с редуктором и говоря проще: если у вас есть слабенький, но очень быстрый электродвигатель, то с помощью редуктора его можно заставить проделать работу, для которой нужно очень большое, но при этом медленное усилие.

Ведь в случае ДВС при непосредственном подсоединении электродвигателя требуется, чтобы он был соразмерной с ДВС мощности и скорости вращения — а это получается очень громоздкое и тяжёлое устройство! Электродвигатели же гораздо удобнее и проще делать очень маленькими и быстрыми (с большим числом оборотов в минуту), а затем с помощью редуктора с нужным передаточным соотношением подводить крутящий момент именно туда, где он нужен (к ДВС).

Редуктор

Отличия

Возвращается к началу — отличиям редукторного стартера от «обычного»

Итак, ключевое отличие редукторного автомобильного стартера заключается в наличии собственного встроенного редуктора, оптимально преобразующего крутящий момент от вала электродвигателя. К каким же важным последствиям это ведёт?

  1. Во-первых, суммарно устройство становится более сложным (добавляется редуктор).
  2. Во-вторых, наличие редуктора упрощает конструкцию используемого электродвигателя и требования к нему по мощности на валу.
  3. В-третьих, вся конструкция в итоге становится меньше и легче (обычно процентов на тридцать-сорок) по сравнению с «классическим» электрическим стартером.

Разумеется, появляется и минус: редуктор и сам по себе может сломаться, однако если он рассчитан и сделан грамотно (в первую очередь — герметично), то прослужит такая конструкция никак не меньше «классического» электрического стартера.

Как устроен стартер

В самом общем понимании стартер представляет собой типичный электродвигатель с обмоткой и сердечником (ротором). Этот агрегат получает энергию из автомобильного аккумулятора. Стартер имеет рабочую шестерню, закреплённую на роторе и служащую для сцепления с маховиком коленчатого вала. Сначала происходит соединение с маховиком, потом пуск стартера и наконец пуск автомобильного мотора.

Системы запуска двигателя всех автомобилей имеют схожее внутреннее устройство, так как основным их элементами являются стартер и тяговое реле.

В устройстве стартера есть несколько важных составляющих:

  • Корпус с обмоткой возбуждения и ротором;
  • Якорь;
  • Втягивающее реле;
  • Бендикс (обгонная муфта);
  • Приводная шестерня и щётки.

Сам процесс работы подобных систем довольно прост и состоит всего и несколько этапов. Сначала, при повороте ключа, ток передается от АКБ к тяговому реле, за счет чего происходит втягивание якоря. Он, в свою очередь, приводит в движение рычаг приводного механизма, в следствие чего шестерня зацепляет маховик. В процессе движения якорь обеспечивает полное замыкание контактов реле, а стартер начинает вращаться, раскручивая коленчатый вал. Когда запуск двигателя совершен, его обороты в значительной степени увеличиваются. Чтобы предотвратить поломку стартера, существует такой элемент, как обгонная муфта, отсоединяющая его от маховика двигателя.

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

  • электродвигатель;
  • втягивающее реле;
  • шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

  • Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
  • Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
  • Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Сейчас читают:

Как самому отремонтировать глушитель на автомобиле

Май 21, 2020

Течет антифриз: что делать и как найти причину

Май 21, 2020

Электромотор начинает вращаться, соответственно, вращается и коленчатый вал двигателя, после чего ДВС автомобиля запускается. После запуска сердечник вернется в свое первоначальное положение, бендикс выйдет из зацепления с маховиком и стартер отсоединится от двигателя. Затем ДВС начинает работать в автономном режиме и не требует подключение сторонних источников электропитания, а генератор автомобиля заряжает АКБ.

Что касается типов стартеров, встречаются:

  • Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
  • Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Существующие производители стартеров

Среди этих компаний, по мнению специалистов из Авто.Про, стоит выделить основных: Bosch, Magneti Marelli, Hitachi, Delphi, Prestolite, Nikko, Cav, Poong Sung, Motorola, Valeo, Ducellier, Denso, Bultec, Mitsubishi, Sawafuji, iskra, Leece-neville, Ford, Delco Remy, Mitsuba, Lucas. Их блоки успешно продаются по всему миру десятки лет и соответствуют заявленным характеристикам.

Помимо оригиналов, не менее известны производители аналогов и восстановленных деталей, это компании: Unipoint, Protech, Fenox, Blue Print, Mahle, ASParts, JP Group, Magneton, Nipparts, Cargo. Лучше отдать предпочтение продукции этих фирм, чем приобретать дешевые копии.

Нужно знать несколько больше о самых популярных брендах на авторынке. К примеру, датский концерн Cargo восстанавливает стартеры полностью (Rebuilt) или частично (Reconditioned). Закупает материалы у официальных представителей, в партию попадают блоки с неисправностями, выбраковка, агрегаты с дефектами и нуждающиеся в переборке. Компания перебирает, ремонтирует, подготавливает к работе и перепродает детали. Качество исполнения высокое, а цена весьма доступная.

К примеру, если вам пришлось искать замену запчастям Ford Transit, то это легко сделать в каталоге АвтоПро https://avto.pro/catalog/ford/transit, где имеются все доступные комплектующие для вашего любимого микроавтобуса.

Krauf и Bosch − немецкие марки. Все знаю о немецком качестве производства и сборки. Поэтому эти две фирмы наиболее распространены в Европе и активно пользуются спросом.

Хорошую сборку обеспечивает компания UNIPOINT (Англия). Цена на рынке не завышена в сравнении с конкурентами, а детали для ремонта найти проще.

Французский производитель Protech составляет достойную конкуренцию немецким концернам. Бренд еще молод, но уже популярен, для привлечения клиентов держит цену несколько ниже требуемой.

WPS (США) в штатах самый ходовой бренд, не слишком дорогой, распространен практически по всей Европе, не проблема найти детали для ремонта.

Электрическая схема

Перед тем, как производить снятие стартера ВАЗ 2107, нужно изучить его схему включения. Без знания теории вряд ли получится на практике что-либо сделать. На рисунке вы можете видеть схему электрических соединений. От плюса аккумуляторной батареи к верхнему выводу реле включения стартера идет толстый силовой провод красного цвета. Он не имеет защиты в виде предохранителя, поэтому при ремонте будьте предельно осторожны, от АКБ обязательно отсоединяйте минусовой провод хотя бы.

Реле включения стартера – это электромеханическое устройство, которое позволяет передавать электрическую энергию от аккумулятора к обмоткам двигателя по команде водителя. Вот тут стоит остановиться и описать в двух словах принцип работы втягивающего устройства. При включении зажигания происходит подача питания на все «жизненно» важные органы автомобиля – датчики, блок управления (если инжектор), и т. д. А при повороте в крайнее положение ключа зажигания происходит подача питания на провод, идущий к втягивающему реле.

Чтобы убрать от замка зажигания большие токи, используют дополнительное реле. Получается, что замком зажигания вы включаете подачу напряжения на обмотку электромагнитного реле, а последний уже запитывает обмотку втягивающего. При этом сердечник на тяговом реле стартера ВАЗ 2107 приводится в движение. Силовые пластины замыкаются и обмотки стартера получают питание, а шестерня на роторе приводится в зацепление с венцом маховика. И результат – происходит вращение коленчатого вала.

Преимущества редукторного стартера для ВАЗ 2107


Нередко одна запчасть может значительно улучшить характеристики автомобиля. Установка редукторного стартера на ВАЗ 2107 обеспечивает беспроблемный запуск двигателя. Замена стартера на редукторную модификацию обеспечивает:

  • быстрый запуск двигателя;
  • увеличение срока службы и интервалов между профилактическим обслуживанием стартера;
  • увеличение энергоэффективности и мощности стартера при меньших габаритах и массе устройства.

Благодаря улучшенной энергоэффективности редукторный стартер позволяет завести автомобиль даже при сильно разряженном аккумуляторе в зимнее время. По утверждению владельцем “семерки” с таким типом стартера, завести автомобиль получается даже при практически полном разряде аккумулятора

Редукторный стартер экономит заряд аккумуляторной батареи, что важно при частых поездках на малые расстояния, когда интервалы поездок между запусками двигателя недостаточны для полного заряда АКБ

Также редукторная модификация стартера имеет значительно больший срок службы, чем стандартный стартер ВАЗ 2107.

Какой стартер выбрать — редукторный или классический

Оценивать эффективность любого технического решения нужно с учётом условий, в которых оно будет использоваться. Чтобы разобраться в достоинствах и недостатках разных пусковых устройств, рассмотрим их работу и назначение подробнее.

Принцип работы классического стартера

Классический стартер был разработан более века назад как удобная и безопасная альтернатива пусковой рукояти. Его устройство совершенствовалось, но принцип остался прежним:

Это исключительно простая и надёжная конструкция обеспечивала запуск всех советских автомобилей. Однако в мороз она часто подводила. Именно поэтому автомобили ВАЗ комплектовались пусковой рукоятью вплоть до конца 1980-х годов. Завести автомобиль с её помощью было почти невозможно, зато удавалось провернуть двигатель несколько раз, чтобы облегчить запуск при загустевшем масле.

Описание редукторного стартера

Редуктор – это устройство, изменяющее крутящий момент. Это то, чем отличается редукторный стартер от обычного (классического). Изменение крутящего момента позволило заметно повысить эффективность стартера. В частности, редукторные модели обеспечивают надёжный запуск в мороз (так как передают на двигатель достаточное усилие, чтобы провернуть загустевшее масло). Кроме того, это обеспечило устройству компактные размеры, что позволяет сразу отличить редукторное пусковое устройство от обычного на фото или в магазине.

Ремонт редукторного стартера

Поскольку узел запуска ДВС имеет детали трения, оснащен электрической частью, поломки все же случаются. Сложное устройство редукторного стартера в некоторых случаях делает экономически невыгодным ремонт, производится полная замена этого узла. Однако в некоторых случаях автолюбитель может выявить и устранить неисправность на месте.

Отказ втягивающего реле

В данном случае ремонт редукторного стартера требует полной разборки этого узла запуска ДВС. Специалисты рекомендуют сфотографировать втягивающее реле перед разборкой, чтобы затем не перепутать полярность контактов. Если реле разборное, визуально осматриваются «пятаки», при подгорании их можно зачистить наждачной бумагой, при значительном износе лучше заменить целиком.

Проблемы старта

Если при включении зажигания ключом слышен характерный звук сработавшего реле втягивающего, но маховик не раскручивается, скорее всего, произошла выработка бендикса. В этом случае привод стартера следует менять целиком, лучше в специализированном сервисном центре.

Отсутствие реакций на ключ зажигания

Данная неисправность стартера редукторного чаще всего обусловлена прерыванием цепи. Для восстановления работоспособности пускового узла необходимо:

  • подтянуть гайки крепления клемм;
  • зачистить окислившиеся клеммы при необходимости для восстановления контакта;
  • проверка зарядки АКБ, зарядка по мере необходимости;
  • ревизия бендекса и его замена при необходимости, реставрации эта деталь не подлежит.

Эта поломка в принципе не требует посещения СТО, легко устраняется своими силами.

Выпадение/залипание магнитов

При разборке отказавшего стартера очень трудно сохранить первоначальный порядок расположения постоянных магнитов. В принципе, сваленные в кучу вставки проблемой для автовладельца не являются при наличии компаса. Методом «тыка» поставить их в необходимой последовательности можно с 30 – 50% вероятностью, поэтому следует подойти к ремонту своими руками системно:

  • для нормальной работы стартера используется 3 магнита с вектором намагниченности, направленным наружу, и столько же, с противоположным направлением вектора намагниченности, но есть внутрь;
  • их необходимо чередовать между собой при монтаже в обойму;
  • определяется вектор намагниченности компасом, для этого вставка устанавливается на ребро возле прибора, у трех магнитов стрелка повернется к ним северной стороной, у оставшихся – южной;
  • к корпусу обоймы они прилипают самостоятельно, взаимное расположение в стартере достигается за счет дистанционных полимерных колец по обоим краям вставок.

Чтобы работа якоря (вращение) происходила в нужном направлении, необходимо поставить стартер вертикально, надеть на него нижнее кольцо дистанционное, а затем и корпус, расположив со стороны реле втягивающего прорезь провода «+».

Затем корпус снимается вместе с нижним кольцом дистанционным, магниты устанавливаются поочередно север/юг, и фиксируются кольцом дистанционным верхним с учетом отверстий под стягивающие шпильки.

Щеточный узел в виде ремкомплекта монтируется после установки картонной изоляции в паз плюсового провода.

Таким образом, некоторые неисправности редукторного стартера можно устранить собственными силами. Однако для обеспечения гарантий лучше посетить СТО, где профессионалы не допускают ошибок и консультируют пользователя по выбору стартера или ремкомплекта конкретного производителя для их авто.
