Тонкости и нюансы ремонта заслонки печки ваз 2110

Установка новой заслонки на ВАЗ 2110

Перед монтажом необходимо убедиться в надежном сцеплении вилки с рычагом. Задвижка должна оказаться в поднятом положении. Если этого не сделать, то устройство не будет функционировать. Процедура по монтажу устройства происходит по такой же схеме, как и разборка, но в обратном порядке. На завершающем этапе в систему необходимо залить охлаждающую жидкость. Рекомендуется удостовериться в том, что в системе отсутствуют протечки. Теперь можно включить отопительное оборудование и проверить его функциональность.

Если на автомобиле установлена штатная задвижка, изготовленная из пластика, то рекомендуется ее заменить. Недостатком старых задвижек является поролоновый уплотнитель, который не отличается продолжительным сроком службы. Современные заслонки изготавливают из металла, а резиновый уплотнитель обладает достаточно высокими эксплуатационными характеристиками. Такая конструкция практически не подвержена температурному воздействию и плотно прилегает к поверхности печки. Немаловажную роль в этом играет модернизированный уплотнитель.

Ремонт и замена привода

В процессе демонтажа и установки задвижки, необходимо проверить работоспособность привода. Микромоторедуктор достаточно редко выходит из строя характеризуется ремонтопригодностью. Чтобы не монтировать привод необходимо:

1. снять облицовку;
2. снять накладки со стекла;

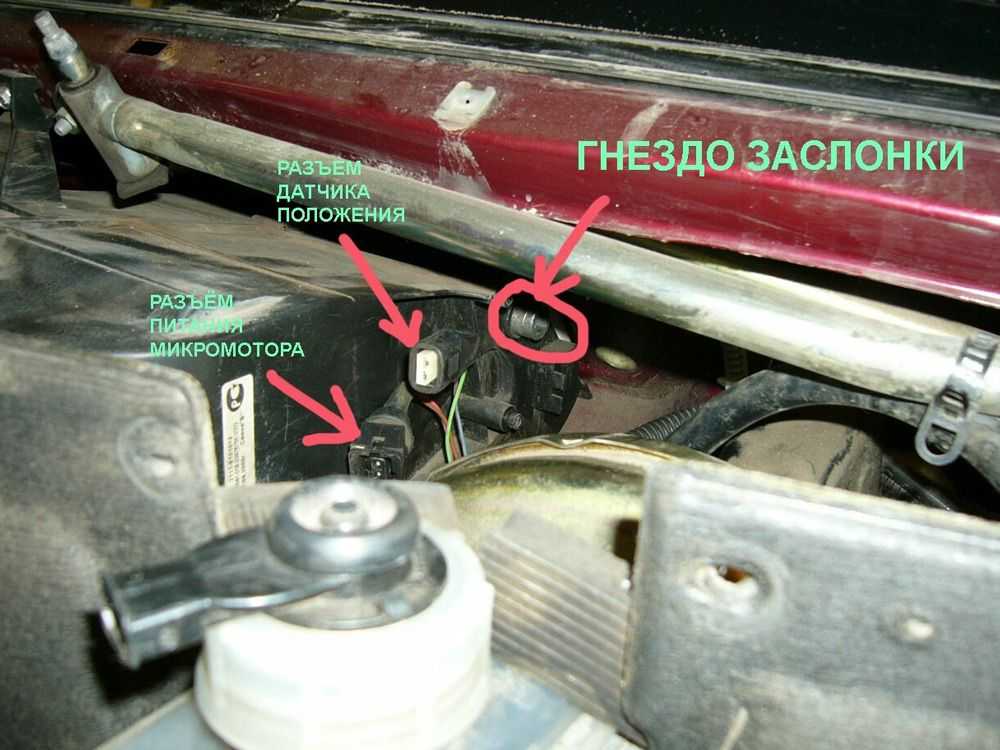

3. добраться до микромоторедуктора. Он находится за вакуумным усилителем; отсоединить контакты;
4. открутить саморезы и достать микромоторедуктор.

Для проверки работоспособности устройства необходимо воспользоваться САУО. Если прибор не функционирует, а у автомобилиста есть свободное время, то можно выполнить ремонтные работы.

Для этого необходимо придерживаться следующих действий:

• отогнуть борта и снять крышку;
• оценить состояние коллектора, подшипников и щеток;
• выполнить замену отдельных элементов (в случае необходимости);
• смазать подшипники. Для этого предназначена силиконовая смазка;
• редуктор нужно менять в том случае, если зубья шестеренки потеряли эксплуатационные параметры.

Для монтажа микромоторедуктора понадобится установить рычаг ММР в привод задвижки. Не исключено, что рычаг будет находиться в «неподходящем» положении. В такой ситуации на контакты устройства нужно подать напряжение от АКБ. Для этого используются два провода желтого цвета. После монтажа микромоторедуктора необходимо убедиться в его работоспособности.

Если после выполненных действий устройство не функционирует, необходимо приобрести новый микромоторедуктор и выполнить замену. При правильно выполненной работе заслонка отопителя ВАЗ 2110 будет функционировать в нормальном режиме, обеспечивая водителя и пассажиров теплом.

Как бы ни старались конструкторы отечественных ВАЗов, добиться абсолютных результатов в безупречной работе некоторых узлов у них никак не выходит. В этой публикации речь пойдет о заслонке печки ВАЗ 2110, которая по задумке производителя должна в автоматическом режиме регулировать подачу воздушных потоков. В летнее время эта функция, по ненадобности остается незамеченной владельцами ВАЗ 2110, но с наступлением холодов, понять ее алгоритм работы удается не каждому. Потоки теплого воздуха распределяются совсем не так, как хотелось бы, поэтому есть смысл, отказаться от заводской автоматизации и перенастроить заслонку отопителя ВАЗ 2110 на ручной режим управления.

Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

1. Радиатор печки забит. Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

   Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

2. Салонный фильтр. При забитом салонном фильтре о подаче воздуха в салон говорить не приходится. Достаём фильтр, проверяем его состояние и при необходимости меняем. Зимой можно обойтись и без него. Диагностика проста — если при снятом фильтре температура в салоне нормализовалась, дело именно в нём.

   Не помешает проверить и салонный фильтр.

3. Термостат. Нередко встречается и проблема с термостатом. Его клапан отказывается перепускать антифриз в контур печки, поэтому радиатор остаётся без жидкости. Лечится только заменой термостата.

   Проверяем термостат.

4. Течь радиатора печки. Явный симптом неисправности — антифриз в салоне и падение уровня в расширительном бачке. Поможет только замена радиатора печки.

   Если потек радиатор, придется его демонтировать и менять на новый.

5. Воздушная пробка. Одна из самых частых проблем с системой охлаждения и отопителем заключается в возникновении воздушной пробки. В результате нарушается циркуляция антифриза и печка не прогревается до конца или не греется вовсе. Пробка воздуха удаляется путём выпуска некоторой части жидкости вместе с воздухом из самой верхней части двигателя — из штуцера дроссельного блока при работающем двигателе. После удаления пробки печка должна восстановить работоспособность.

Выше описаны проблемы, связанные с управлением печкой. Но печка может не работать или функционировать недостаточно эффективно и по другим причинам:

• появление воздушной пробки в радиаторе печки;
• засорение радиатора;
• сильный износ или поломка электродвигателя вентилятора;
• неисправность блока реостатов механизма управления;
• деформация заслонок.

Эти неисправности сказываются на работоспособности печки. На ВАЗ-2110 они возникают реже, чем поломки системы управления, но их тоже следует брать в учет. Чтобы выявить причину прекращения нормальной работы печки ВАЗ-2110, определите, из-за чего это могло произойти. Если не работает вентилятор, то для устранения проблемы проверьте его, блок реостатов и цепь питания.

Печка дует холодным воздухом – причина кроется в радиаторе печки (забит, в нем образовалась пробка) или в заслонках (заклинили в положении, когда воздушный поток идет в обход радиатора).

Печка греет слабо и отрегулировать температуру не удается – проверяйте работоспособность контроллера, микроредуктора и датчика температуры.

Для выявления причины и устранения снижения продуктивности работы печки двигайтесь «от простого к сложному». Сначала проверяйте работоспособность элементов системы, расположенных в салоне (контроллер, датчик температуры), а после уже – лезьте под капот, чтобы продиагностировать работу редуктора, заслонок, электродвигателя вентилятора.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.

Причины, по которым не работает печка

Наиболее частым поломкам в отопительной системе машин ВАЗ подвержен температурный датчик. Устройство располагается на потолке авто, поэтому в случае очередной неисправности проверку рекомендуется начинать именно с него. Специалисты отмечают ряд причин, из-за которых печка в ВАЗ (10, 11, 12) может прийти в неисправное состояние. Самые распространенные и часто случающиеся поломки именно в этих автомобилях следующие:

• вышел из строя контроллер САУО;
• перестал автоматически регулироваться температурный баланс;
• возможная протечка тосола из системы;
• неисправен температурный датчик;
• отказ от работы регулируемых заслонок.

Нормальный функционал отопительной системы в зимнее время очень важен, так как при низкой температуре в салоне стекла машины могут запотеть, что делает управление автомобилем не только дискомфортным, но и небезопасным.

Снятие и разборка отопителя на автомобиле с двигателем ВАЗ-21124

ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем облицовку ветрового окна (см. Снятие облицовки и накладки ветрового окна), правую часть шумоизоляционной обивки (см. Снятие облицовки и накладки ветрового окна) и дроссельный узел (см. Снятие дроссельного узла). Ослабляем крепление впускного трубопровода: колпачковые гайки верхнего крепления отворачиваем полностью, а два болта и три гайки нижнего крепления отворачиваем не до конца. Ослабляем затяжку самореза крепления направляющей трубки щупа-указателя уровня масла и приподнимаем трубку, так чтобы скоба ее крепления вышла из зацепления с саморезом. Снимаем катушку зажигания первого цилиндра. Разъединяем (можно разрезать) хомут крепления колодки проводов питания электродвигателя отопителя и проводов дополнительного резистора. Разъединяем колодку проводов питания электродвигателя отопителя. Отсоединяем колодку проводов от разъема дополнительного резистора. Крестообразной отверткой ослабляем затяжку хомута… Тем же инструментом ослабляем затяжку хомута… Пароотводящий шланг от радиатора отопителя не отсоединяем, т. к. хомут его крепления труднодоступен. Проще отсоединить этот шланг от патрубка расширительного бачка (см. Снятие расширительного бачка) и снять корпус отопителя вместе со шлангом. Выводим пароотводящий шланг из хомута на штанге очистителя ветрового стекла. Отсоединяем от микромотор-редуктора привода заслонки колодку проводов питания. Отсоединяем колодку проводов от датчика положения заслонки. Головкой «на 10» с удлинителем отворачиваем гайку верхнего крепления корпуса отопителя к кузову в правой части моторного отсека. Головкой или ключом «на 8» отворачиваем саморез верхнего крепления корпуса отопителя, расположенный рядом с креплением штанги привода очистителя ветрового стекла. Отворачиваем гайку верхнего крепления теплозащитного щитка чехла рулевой рейки. Высокой головкой «на 10» с удлинителем отворачиваем две гайки нижнего крепления корпуса отопителя (показаны стрелками). Вынимаем корпус отопителя из моторного отсека автомобиля.

При демонтаже электродвигателя отопителя в сборе с крыльчаткой снимаем крышку фильтра очистки воздуха, поступающего в систему вентиляции и отопления салона.

Демонтировать электродвигатель отопителя можно и на автомобиле, однако для этого придется проделать все операции, необходимые для снятия корпуса отопителя в сборе. Можно лишь не вынимать корпус из моторного отсека, а только выдвинуть на достаточное расстояние.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем трубку вентиляции электродвигателя. Крестообразной отверткой отворачиваем три самореза крепления фланца электродвигателя к корпусу. Вынимаем саморезы… Поддеваем отверткой… Для снятия радиатора отопителя… Крестообразной отверткой отворачиваем три самореза и снимаем их вместе с расположенными под ними шайбами. Вынимаем радиатор из корпуса отопителя. Для снятия микромотор-редуктора привода заслонки отопителя крестообразной отверткой отворачиваем три самореза крепления микромотор-редуктора. Вынимаем саморезы и снимаем расположенные под ними стопорные шайбы. Поддеваем отверткой…

Дальнейшей разборке узлы отопителя не подлежат. При выходе из строя лучше заменить их новыми. Детали корпуса разъединять нет смысла, т. к. обычно они не выходят из строя до конца срока службы автомобиля.

Устанавливаем снятые узлы и детали в обратной последовательности.

При установке корпуса отопителя в сборе на автомобиль следует быть готовым к тому, что корпус отопителя входит на свое место с трудом. Начинать установку корпуса следует от середины моторного щита, направляя правую (по ходу автомобиля) часть корпуса вначале в сторону правого борта и вниз, а затем вверх. Лучше проводить установку с помощником.

Первый шаг: проверка функционирования устройства

• завести автомобиль;
• установить регулятор в разные положения;
• вручную передвинуть заслонку.

Пластиковая заслонка обладает огромным недостатком: при возникновении высоких температур пластик деформируется. В результате этого задвижка может заклинить, а в салон будет поступать только холодный или горячий воздух.

Заслонки старого образца установлены на автомобилях у ВАЗ-2110, выпущенных до 2003 года. В результате ручного движения задвижки можно временно восстановить функциональность печки. Но полноценным ремонтом такую работу назвать нельзя, поскольку через некоторое время рассматриваемая проблема снова заявит о себе.

Важно обратить внимание на то, в каком случае можно управлять задвижкой. Поломка может скрываться в микромоторедукторе в том случае, если управление задвижкой осуществляется при заведенном двигателе и в крайнем положении регулятора

Также не стоит исключать из списка блок управления и микровентилятор. Эти элементы также могут вызвать рассматриваемую проблему.

Неисправность блока управления, вентилятора и моторедуктора свидетельствует о том, что печку необходимо менять. Это единственный вариант решения проблемы. Если не выполнить работу своевременно, автомобилисту нужно готовиться к более серьезным последствиям и дорогостоящему ремонту.

Особенности ремонта

Итак, как нужно проводить ремонт заслонки печки? Прежде всего, нужно разобрать заслонку, а затем поменять её.

Этапы разборки

Зная, где находится заслонка печки на ВАЗ-2112, и внимательно ознакомившись с инструкцией транспортного средства, можно понять, какие этапы следует пройти:

1. Имеющаяся жидкость, которая должна использоваться для охлаждения, вначале выливается полностью.
2. Отключение автомобильной аккумуляторной батареи с отсоединением клеммы «минус».
3. Снятие облицовочных материалов, накладки для ветрового стекла и шумоизоляционной обивки.
4. Снятие вентилятора, который установлен внутри печки.
5. Отсоединение хомута, который является частью вакуумного шланга.
6. Снятие корпуса воздухозаборной конструкции обогревателя. Эти действия отличаются щепетильностью и требуют много времени. Если предварительно снять приборную панель, можно понять, как добраться до заслонки печки ВАЗ-2112 в минимальные сроки.
7. На следующем этапе нужно снять все детали, используемые для крепления радиатора.
8. После этого отсоединяется задний кожух отопителя.
9. Из отопителя вытаскивают радиатор.
10. Теперь можно поменять саму деталь. После успешной замены благополучно решается проблема, связанная с тем, что у ВАЗ-2112 заслонка отопителя не работает.

Зная, как снять заслонку печки, следует позаботиться о том, чтобы была проведена правильно обратная сборка.

Этапы сборки

Новая деталь должна быть установлена специальным образом: вилка на её оси должна войти в надёжное зацепление с рычагом. При этом требуется открытый механизм заслонки, поэтому её лучше всего оставить приподнятой. В противном случае элемент не сможет открываться по оптимальной схеме и печка по-прежнему не будет работать. Только правильная установка гарантирует, что отопитель будет успешно функционировать.

Интересуясь, как поменять заслонку печки ВАЗ-2112, следует понимать, что всё будет выполняться в обратном порядке.

В обязательном порядке в завершение процедуры заливается охладитель и проверяется функциональность детали, герметичность конструкции шлангов и всех соединений. Затем нужно включить обогреватель и внимательно следить за ним.

Только если отсутствует такая проблема, как не открывается заслонка печки ВАЗ-2112, можно оставаться довольным результатом замены оборудования.
