Можно ли чистить датчик холостого хода вдшкой

чистим КХХ — Honda Fit, 1.3 л., 2006 года на DRIVE2

Вообщем, чистка дросельной заслонки проблему не решила и чем больше я ездил, тем чаще возникала проблема с оборотами. :(Начитался и решил почистить КХХ. Как добраться до него можно посмотреть в предыдущей записи. КХХ прикручен прямо внизу дросельной заслонки. К ниму подходят 2 патрубка с охлаждающей жидкостью.

1. ОБСТУЧИТЕ ВИНТЫ! Обильно смочив винты проникающей смазкой, молотком слегка постучать по головке винта. Винты очень мягкие — легко срываются грани. Я один сорвал. Пришлось делать его под плоскую отвертку.

Разбираем узел, видим ось с сильно намагниченным цилиндрическим ротором на конце

Обязательно обратите внимание на то, что ротор имеет ограничитель хода, который при сборке должен попасть в сектор на колпачке электропривода-статора. Я делал отметки маркером, чтобы при сборке всё вошло на свои места.Также нам открывается доступ к одному из подшипников оси клапана

Полости клапана тщательно очищаем от отложений и гари. ПРОДУВАЕМ сжатым воздухом, при этом ротор с заслонкой-шибером очень хорошо раскручивается.Крутится он абсолютно легко и весело только до того момента, пока не высохнет клинер в подшипниках. Вот она наша общая ОШИБКА!

Вместе с нагаром и грязью карбклинер вымывает и всю смазку из закрытых подшипников. И после такой процедуры мы создаем еще больше проблем, чем было ДО чистки.

Так вот, из имеющихся в моем распоряжении проникающих смазок я остановил свой выбор на синтетическом моторном масле (5W40). Синтетическое масло плохо испаряется, тем более в закрытом подшипнике никуда оно не денется.

При помощи шприца я закапал по паре капель масла вдоль внутренней обоймы(там щелочка между крышечкой и обоймой) в один подшипник и во второй способом указанным на фото и подержал вертикально клапан пока масло не уйдет внутрь. При прокручивании оси за ротор масло распределилось внутри подшипников и я получил практически новый узел!

Сборка проблем не составляет…

Делал всё по инструкции honda-fit.ru/forums/index.php?showtopic=16307, фотки от туда же.Спасибо Виталян, за подробный отчет. Очень помог.

А так же, хочу выразить благодарность raismaskov за ссылку.

Цена вопроса: 180 ₽ Пробег: 94300 км

Page 2

Разбираем узел, видим ось с сильно намагниченным цилиндрическим ротором на конце

Сборка проблем не составляет…

А так же, хочу выразить благодарность raismaskov за ссылку.

Цена вопроса: 180 ₽ Пробег: 94300 км

www.drive2.ru

Чистка блока дроссельной заслонки (БДЗ) и клапана холостого хода (КХХ)

Скидываем минусовую клемму с аккумулятора, дабы ничего не коротнуть на массу.

Снимаем крышку воздушного фильтра и гофру, подающую воздух, вакуумные трубки. Снимаем разъемы с ДПДЗ и с КХХ. Откручиваем 4 болта крепящих БДЗ ко впускному коллектору. Отсоединяем БДЗ от впускного коллектора. Снимаем старую прокладку. Во впускном коллекторе видим немного масла накидало. Отсоединяем вакуумные трубки идущие от насоса ГУРа.*

*Трубки хорошо прикипают и сдвигать их проще с помощью гаечного ключа соответствующего размера, чтобы он наделся на металлическую трубку, но уперся в резиновый шланг.

Снимаем тросик привода педали акселератора.

Отсоединяем шланги подвода антифриза. Надо пассатижами сдвинуть вниз хомут, затем сдернуть вниз шланг. Шланги хорошо прикипают нужно будет приложить усилие и не оторвать шланг.

Шланги надо держать вертикально, чтобы не потек антифриз, а затем заглушить их. Я воспользовался заранее заготовленным винтом обмотанным полиэтиленом.

БДЗ снят можно промывать и чистить с дальнейшим разбором.

Как почистить

О том, как правильно почистить дроссельную заслонку, знает каждый мастер специализированного автосервиса, но далеко не любой автовладелец. А ведь выполнять эту процедуру рекомендуется не реже 30–50 тыс. км пробега — в зависимости от качества используемого топлива, состояния фильтров и систем.

Почистить дроссельную заслонку можно, не снимая клапан или же со снятием детали. В первом случае используется очиститель впускного клапана. Сначала демонтируется воздуховод, после чего при закрытом состоянии заслонки средство, которое обычно выпускается в виде аэрозоли, наносится на поверхность детали. Грязь и масляные скопления удаляются с помощью мягкой ткани. Далее необходимо открыть заслонку (выжать педаль газа до упора) и удалить загрязнения с боковых поверхностей и каналов. Процедура производится несколько раз.

Обратите внимание, что частичная прочистка так же, как и промывка форсунок без снятия, не позволит полностью удалить все загрязнения с детали. Поэтому лучше все же выполнять процедуру со снятием дросселя

Полная очистка

Полная очистка от загрязнений и нагара возможна лишь при снятом устройстве. Правильно демонтировать узел нужно так:

Отсоединить воздуховод.
Демонтировать заслонку, открутив болты и отсоединив разъемы.
Средством для чистки карбюратора или специальным составом для дроссельных заслонок с помощью мягкой ткани тщательно протереть деталь изнутри и снаружи.
Повторить процедуру чистки несколько раз, не допуская сильного механического воздействия, которое может привести к удалению защитного покрытия металла, повреждению самой заслонки и датчика её положения.
После чистки дросселя собрать весь узел системы подачи воздуха в обратной последовательности.
«Обучить» заслонку после установки с выставлением оборотов холостого хода в требуемое (заводское) значение.

Как почистить датчик положения дроссельной заслонки

Загрязнения могут попадать и на датчик положения. Из‐за неправильной работы датчика, потери или плохого контакта информация, поступающая на ЭБУ автомобиля о положении детали, будет неверной. В результате двигатель не будет набирать обороты — или, что опаснее, во время движения заслонка откроется полностью, что приведет к увеличению скорости вместо торможения.

Жидкостью с мягкой тканью удаляют загрязнения и масляный налет с датчика, не прилагая чрезмерных усилий.

Регулировка КХХ

Блок управления клапаном может быть установлен

Тем не менее, четырехколесный тормоз выполняет свою задачу только в том случае, если водитель может достичь указанной цели с помощью педали тормоза, которая как можно короче, без блокировки колес. Однако физическая сила водителя всегда остается в ограниченных пределах, в то время как с другой стороны ход педали не может выходить за определенную степень в интересах удобной и безопасной работы тормоза. В этом варианте осуществления четырехколесного тормоза тормозная работа, выполняемая водителем, распределяется по тормозам всех четырех колес. Чтобы сделать тормозное усилие, связанное с отдельным колесом, все еще эффективным, необходимо заставить тормозную связь относительно высоким отношением. Это, в свою очередь, имеет недостаток небольшого хода педали, который вряд ли учитывает малейший износ и является обстоятельством, которое при движении на длинных склонах может стать весьма неприятным в результате постепенного уменьшения торможения во время спуска может быть достигнуто.

Очень важно постараться вывести регулировочный винт примерно на тот же уровень, что и прежде. От этого зависит качество и эффективность холостого хода, а также многие другие технические показатели

Процесс настройки схож с тем, что был описан в пункте «диагностика». Необходимо выполнить следующее:

запустить и прогреть двигатель,
подержать в течение 2-х минут на 2000 оборотах,
дать газу несколько раз;
заглушить мотор и отключить датчик положения дроссельной заслонки;
снова запустить мотор, поднять обороты и плавно отпустить газ.

Если автомобиль после этого глохнет, то необходимо подкрутить регулировочный винт. Именно таким способом происходить настройка. Количество оборотов должно составлять:

Однако в другой конструкции тормоза, которая не является четырехколесным тормозом, было отменено немедленное торможение задних колес, чтобы тормозить значительно более быстрый проходной вал на месте; таким образом, приведение в действие педали было применено к переднему колесному тормозу и трансмиссионному валу. Эта компоновка снова имеет недостаток в том, что дифференциал должен поглощать весь незначительный тормозной момент и что влияние дифференциала на задние колеса, которое, как известно, способствует вращению транспортного средства во время торможения, не отменяется, как в случае прямого торможения задним колесом случай.

Примерно 530-630 об/мин для ручной КПП;
Примерно 600-700 об/мин для автоматической КПП.

Промывка клапана холостого хода своего автомобиля должна помочь добиться более чистого и плавного запуска, а также стабильной работы на малых оборотах. Двигатель не должен «чихать» или глохнуть в обычных условиях

Так что следует позаботиться о необходимых мерах предосторожности и выполнить всё необходимое заранее

Исходя из этих соображений, автомобильная техника начала выпускать механически действующие тормоза, которые не зависят от физической силы водителя и, таким образом, способны тормозить все колеса в достаточной прочности с достаточно большим резервным ходом тормозных колодок.

Воспроизводится диаграмма пневматической тормозной системы для легковых автомобилей. Воздушный пресс, а также все другие устройства тормозной системы отлиты из силумина. Привод целесообразно от вала управления или от вспомогательного вала, служащего для управления регулятором, насосом охлаждающей воды и другими вспомогательными устройствами. Если вторичный вал трансмиссии имеет достаточно большой момент инерции, так что он не слишком быстро останавливается во время переключения при относительно высоком сопротивлении привода воздушного пресса, его также можно приводить в движение от этого вала.

Неисправности регулятора холостого хода

Как известно, регулятор холостого хода, или, как его еще называют, датчик холостого хода, предназначен для автоматизации регулировки, а также стабилизации холостого хода силового агрегата с инжекторной системой питания. В конструкции регулятора предусмотрен электромотор и конусная игла.

Чаще всего, в системе управления силовым агрегатом не предусмотрена самодиагностика данного датчика. Потому при его поломке загорится индикатор «CHECK ENGINE».

Кроме того, неисправности регулятора холостого хода сопровождаются некоторыми характерными симптомами:
{typography list_number_bullet_blue}1. Непроизвольное «плавание» оборотов (их повышение или снижение);||2. Неустойчивая работа мотора на холостом ходу;||3. После запуска холодного силового агрегата он не работает на повышенных оборотах как обычно;||4. Двигатель глохнет при выключении передачи;||5. Понижение оборотов мотора при включении различных электроприборов, дающих нагрузку: печки, фар, противотуманных фар и пр.{/typography}

Существует два основных способа выявления неисправности регулятора холостого хода:
{typography list_number_bullet_green}1. Отключить колодку проводов от устройства. При помощи мультиметра необходимо измерить сопротивление обмоток датчика. Между контактами А и В, а также С и D должно находиться в пределах от 40 до 80 Ом. В противном случае требуется замена датчика холостого хода. Если же значения соответствуют нормативу, то далее нужно измерить сопротивление между контактами А и D, а затем – между В и С. Мультиметр должен показывать символ бесконечности, то есть обрыв электроцепи. В иных ситуациях также требуется замена устройства.||2. Демонтировать датчик, открутив крепежные винты. Вынув его с места, необходимо подсоединить колодку проводов. На кончик иглы датчика необходимо легко положить палец без усилия. Исправный датчик при выключении зажигания должен полностью выдвигать иглу. При включении зажигания можно почувствовать легкий толчок в палец. В противном случае имеет место быть неисправность регулятора холостого хода.{/typography} Регулятор холостого хода является неремонтируемым узлом. Хотя может помочь его очистка. Для этого потребуется его демонтаж, а также средство для очистки карбюратора или же wd-40. После отключения колодки проводов необходимо аккуратно при помощи ватной палочки, смоченной вышеописанными препаратами, прочистить контакты.

Далее необходимо осуществить снятие датчика и его визуальный осмотр. Если датчик покрыт маслом и черной грязью, то требуется его очистка. При помощи вышеописанных средств необходимо обильно брызнуть на конусную иглу и пружинку. Таким образом, осуществляется их очистка.

После этого осуществляется просушка чистого датчика. Перед установкой регулятора на место необходимо проверить расстояние от его корпуса до самой иглы. Оно должно составлять 23 миллиметра.

Если после осуществления очистки регулятора изменений в работе мотора на холостом ходу не произошло, значит узел неисправен. Основными его поломками являются: обрыв провода внутри устройства, а также износ направляющих иглы. В любом случае, при выявлении данных поломок потребуется замена всего датчика. Ведь данный узел неремонтируемый. Хотя его стоимость не так уж велика. Потому для уверенности все же лучше сразу его заменить.

Монтаж очищенного или вновь приобретенного регулятора осуществляется в последовательности, обратной снятию. Напомним, что не стоит забывать о проверке расстояния от конечной точки иглы до фланца. Также специалисты рекомендуют смазать маслом уплотнительное кольцо, находящееся на фланце при помощи обычного моторного масла.

Как видим, диагностика неисправностей регулятора холостого хода и его замена – процедура несложная. Потому ее под силу осуществить самостоятельно.Неисправности регулятора холостого хода

Регулятор холостого хода предназначен для того, чтобы стабилизировать создаваемые двигателем обороты

Возникает логичный вопрос о том, настолько важно и необходимо присутствие этого устройства? А также можно ли вообще без него обойтись и как правильно осуществить ремонт в случае возникновения неисправности. От этого устройства зависит вся работа автомобиля

Для того, чтобы понять на какие рабочие процессы влияет регулятор холостого хода и почему возникает необходимость регулировать его работу необходимо иметь понятие о том, каковы принципы его работы.

Демонтаж дроссельного узла logan 2 (16 клапанов)

Набор инструментов, которыми демонтируется дроссельная заслонка Рено Логан с 16-клапанными моторами, состоит из:

Ключа размерностью 8 мм;
10-миллиметрового ключа;
Головки TORX E8;
Головки TORX Т25;
Плоской отвертки.

Алгоритм демонтажа узла:

Снимаем с аккумулятора клемму «минус».
Сдвигаем фиксатор, который установлен на колодке жгута проводов, ведущих к дросселю.
Отжимаем держатель колодки и снимаем ее.
Поддев наконечник шланга, отвечающего за продувку адсорбера, отсоединяем его от штуцера дросселя.
Переходим к демонтажу корпуса воздушного фильтра.
Снимаем с держателя шланг забора воздуха.
Снимаем фиксирующий болт и сдвигаем с крышки резонатор, который глушит шум при впуске.
Поднимаем резонатор вверх и демонтируем.
Сжав крепления, разъединяем вакуумный шланг усиления тормозов и ресивер впускного коллектора.
После снятия фиксирующих винтов избавляемся от крышки фильтра.
Выворачиваем болты, фиксирующие корпус воздушного фильтра справа и слева.
Уплотнительное резиновое кольцо будет препятствовать движению корпуса, поэтому снимать его с патрубка дросселя нужно с усилием.

После снятия дроссельной заслонки можно будет демонтировать клапан холостого хода Logan.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

Плавающие обороты на холостом ходу;
Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

https://youtube.com/watch?v=nBlCBIkFob8

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

https://youtube.com/watch?v=SSl-Wq7x-SU

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Что означают

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Как заменить как поменять датчик холостого хода

Замена клапана холостого хода

Необходимые материалы:

Очиститель дроссельной заслонки
Плоскогубцы (при необходимости)
Запасной клапан холостого хода
Набор розеток и храповик

Как заменить клапан управления воздушным движением на холостом ходу 2

Шаг 1. Отсоедините аккумулятор . Отсоедините кабель аккумулятора от аккумулятора и отложите его в сторону.

Шаг 2. Найдите клапан. Расположение регулирующего клапана холостого хода будет зависеть от марки и модели вашего автомобиля. В руководстве по эксплуатации вашего автомобиля будет информация о точном местоположении. Клапан почти всегда будет находиться на впускном коллекторе.

Шаг 3. Отсоедините жгут проводов . Найдите жгут проводов, подключенный к клапану, и отсоедините электричество от клапана.

Там будет зажим или язычок для отключения, и может быть легче аккуратно удалить его с помощью плоскогубцев.

Шаг 4. Снимите старый клапан холостого хода . Снимите каждый из стопорных болтов клапана.

Теперь, когда болты и провода сняты, клапан должен просто сдвинуться с места.

Шаг 5. Очистите гнездо . Открыв гнездо клапана, используйте очиститель корпуса дроссельной заслонки, чтобы очистить участок, к которому будет прикреплен новый клапан. Это обеспечивает чистое уплотнение между клапаном и его седлом.

Шаг 6. Установите новый клапан . Сначала сравните старый клапан, который вы заменяете, с новым клапаном. Убедитесь, что клеммы электропроводки, схема удерживающих болтов и расположение сидений одинаковы.

Затем установите новый клапан на место и установите крепежные болты, затянув их рукой к седлу. Используйте свое гнездо и храповик, чтобы постепенно прижать их вниз один за другим.

Не перетягивайте болты, так как это может привести к утечке или неправильной работе системы.

Шаг 7. Переустановите жгут проводов . Присоедините жгут проводов к клапану. Убедитесь, что терминал выполняет правильное соединение и зажим полностью зацеплен для обеспечения этого соединения.

Шаг 8. Подключите аккумулятор . Присоедините отрицательный провод аккумулятора к аккумулятору. Затяните болт, чтобы вибрация двигателя не ослабла. Это восстановит питание автомобиля.

Шаг 9. Проверьте работу холостого хода . Запустите двигатель и соблюдайте скорость холостого хода. В зависимости от вашего конкретного автомобиля и температуры окружающего воздуха ваша скорость холостого хода должна оставаться стабильной между 550 об / мин (самое низкое, когда на улице жарко) и 1000 об / мин (при максимальных и более низких температурах).

Можете получить более детальнуюю информацию о замене РХХ в видео:

Важно
Наличие правильно работающего клапана управления холостым ходом будет иметь огромное значение для управляемости вашего автомобиля. Даже новички должны быть в состоянии заменить этот клапан.. Поделиться с друзьями:

Поделиться с друзьями:

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

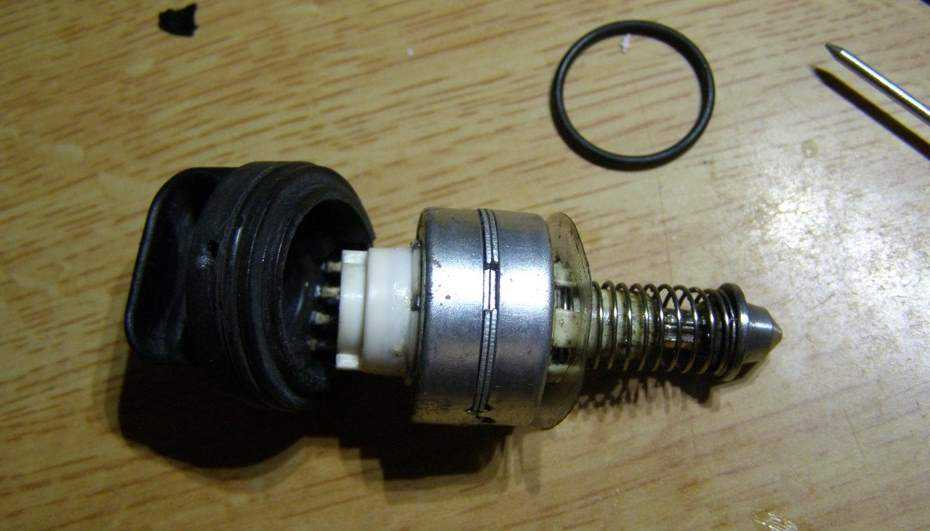

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта; Извлеките три шпильки, фиксирующие корпус датчика; Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты; После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком; При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Чистка регулятора на ВАЗ 2114

Чистка РХХ на ВАЗ 2114

Для того, чтобы достать датчик, нужно заглушить двигатель и желательно отсоединить питание с аккумуляторной батареи. Сам регулятор находится на дроссельном узле, чуть ниже датчика положения заслонки, на корпусе дросселя инжектора.

Как правило, это действие может вполне осуществить сам автовладелец, так как для этого не требуется особых навыков и инструментов.

Что нужно подготовить?

Чистую хлопчатобумажную ветошь.
Небольшую отвертку.
Аэрозольную жидкость.
Любое средство для чистки карбюраторов.

Как почистить рхх на ВАЗ 2114 в случае его загрязнения? Чистка изделия начинается с его демонтажа, путем откручивания крестообразной отверткой двух крепежных винтов. Также встречаются и болты под звездообразные отвертки, поэтому перед началом чистки, нужно убедиться в наличии нужного инструмента под рукой.

Такие конструкторские изменения зависят от года и типа установленной системы распределенного впрыска топлива. После удаления крепежных болтов, необходимо вынуть датчик холостого из своего гнезда в блоке дросселя (акселератора).

Далее осуществляется чистка регулятора холостого хода с помощью ветоши и специальной аэрозольной жидкости

Важно учитывать то, что помимо датчика, нужно произвести очистку самого посадочного гнезда

Конструкция и принцип работы регулятора холостого хода на Ланосе

Рассматриваемый элемент играет очень важную роль в работе двигателей внутреннего сгорания. Чтобы понять, какие виды неисправностей возникают, рассмотрим принцип его работы и конструкцию. Первоначально выясним конструкцию этого элемента, который представляет собой микродвигатель с червячным редуктором. Ротор двигателя движется в двух направлениях, что позволяет открывать и закрывать канал холостого хода для всасывания воздуха в коллектор. Ниже представлена схема устройства регулятора холостого хода.

На схеме обозначены все основные конструктивные элементы регулятора. В разобранном виде рассматриваемый прибор представлен на фото ниже.

Сразу надо отметить, что находится РХХ рядом с дроссельной заслонкой. Чтобы понять, почему он имеет такое расположение, рассмотрим принцип его функционирования:

В работу рассматриваемый элемент вступает не после запуска двигателя, а при включении зажигания. Перед тем, как запустить мотор, включается зажигание, и в этот промежуток времени шток клапана выдвигается до упора и входит в контакт с седлом (перекрывает впускной канал), и сразу же возвращается в исходное положение (т.е. открывается пропускной канал). Таким образом происходит готовность устройства к запуску ДВС
Далее следует запуск двигателя. Клапан управляется ЭБУ
Если двигатель прогрет (ЭБУ это определяет по датчику температуры), то клапан остается в рабочем открытом положении, пропуская определенное количество воздуха, и при этом поддерживаются обороты коленчатого вала на уровне 800-900 оборотов. Количество поддерживаемых оборотов коленчатого вала ЭБУ фиксирует через датчик положения коленчатого вала ДПКВ. ЭБУ знает, что горячий двигатель не нуждается в прогреве, поэтому подает сигнал для открытия клапана на соответствующий шаг — рабочее положение
Если двигатель остывший или запускается в мороз, то после старта сразу же происходит максимальное открытие клапана для впуска большого количества воздуха. Это нужно для того, чтобы быстрее прогреть двигатель. При этом двигатель поддерживает обороты на ХХ в районе 1500-2000 оборотов в минуту, что также заложено в памяти ЭБУ, а контролирует это значение ДПКВ. Продолжительность поддержания высоких оборотов зависит от алгоритма, заложенного в памяти ЭБУ (примерно 1 минута)

Из этого следует, что датчик имеет три режима работы — закрыто или нулевое значение, рабочее положение и открыт на максимум. Главный параметр регулятора холостого хода — это его шаг. Шагом называется расстояние, на которое способен выдвигаться шток с игольчатым клапаном. Шаг определяется ЭБУ по количеству оборотов ротора. От шага зависит количество оборотов холостого хода. Блок управления подает сигнал на регулятор, чтобы тот открыл доступ к подаче воздуха на определенный шаг, и тем самым происходит поддержание соответствующего количества оборотов коленчатого вала на ХХ.

Это интересно! Ротор вращается в двух направления, что достигается за счет переполюсовки шагового двигателя.

Отсчет количества оборотов начинается от так называемого нулевого значения. Нулевым значением считается показатель, когда клапан упирается в седло, перекрывая подачу воздуха в коллектор. ЭБУ узнает о том, что клапан датчика уперся в седло по увеличению тока в цепи. После того, как клапан уперся, увеличивается нагрузка, а значит растет ток в цепи. При этом ЭБУ понимает, что клапан достиг нужной отметки, и теперь происходит отсчет шагов для открытия клапана на нужное расстояние. Первоначально он переходит в рабочее положение (когда включается зажигание), а при запуске двигателя сразу же в зависимости от его температуры (ДВС), происходит максимальное открытие канала для подачи воздуха на ХХ.

Понять принцип работы рассматриваемого устройства не трудно, однако при неисправности этого элемента возникают проблемы с запуском ДВС (если клапан заклинивает в закрытом положении).
