стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 — особенности конструкции

Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21. Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим — с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия. У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя. Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок. На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22. Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок. У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н•м (0,05 кгс•м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099:

1 — моторедуктор стеклоочистителя ветрового стекла; 2 — термобиметаллический предохранитель; 3 — электродвигатель насоса омывателя; 4 — электромагнитный клапан омывателя ветрового стекла; 5 — монтажный блок; 6 — замок зажигания; 7 — реле зажигания; 8 — переключатель стеклоочистителей и омывателя стекол; КЗ — реле стеклоочистителя ветрового стекла; А — порядок условной нумерации штекеров в колодке стеклоочистителя; Б — к выводу «30» генератора; а — щетка 2-й скорости стеклоочистителя; б — щетка 1-й скорости стеклоочистителя; в — пружинная пластина концевого выключателя; г, д — контактные стойки концевого выключателя; С1, С2 — помехоподавительные конденсаторы; L1, L2 — дроссели

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109:

1 — электродвигатель насоса омывателя; 2 — электромагнитный клапан включения омывателя заднего стекла; 3 — монтажный блок; 4 — замок зажигания; 5 — переключатель стеклоочистителей и омывателя стекол; 6 — стеклоочиститель заднего стекла; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла

стеклоочиститель ветрового стекла ВАЗ 2106 — устройство, особенности конструкции

монтажные блоки автомобилей ваз 2108, ваз 2109, ваз 21099

особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099

Схема подключения

В случае возникновения затруднений данная схема позволит выяснить, что вы делаете неправильно.

редуктор дворника (1);
предохранитель термобиметаллический (2);
моторчик (3);
клапан омывателя (3);
блок монтажный (4);
замок зажигания (5) и реле (6);
переключатель (7);
К3 реле передних дворников (8);
«А» – отмечены контакты колодки дворников;
«Б» – выход на 30 контакт клеммы генератора;
а – вторая скорость;
б – первая;
в – пружинка выключателя;
г и д – его контакты;
конденсаторы отфильтровывающие помехи – С1, С2;
дроссели – L1, L2.

День добрый! Разговор как вы поняли пойдет о восстановлении работоспобности дворников.

2 месяца машина простояла во дворе, и сев после простоя за руль, черт попутал потянуть рычаг дворников — сдвинулись они на пару сантиметров и намертво остановились. Скоро осень, варианты:

1. замена реле дворников (150р цена вопроса) — не помогло . 2. замена трапеции с мотором (цена в сборе 3800 насторожила, и решено действовать по вар.3). 3. разобрать трапецию и отделить мотор. Далее подключить его без трапеции напрямую и проверить крутит он или же нет, тем определив в чем именно поломка (цена вопроса БЕСПЛАТНО)

и тут начались танцы с бубном…

— Самый геморрой был извлечь трапецию, но разумеется кто не сдается — тот побеждает. Разобрав, и подключив моторчик напрямую — О ЧУДО! мотор жив и крутит!

— Далее осмотрев трапецию, увидел закисление одной из тяг. Вооружившись Уайт-спиритом и корщеткой все было зачищено, далее обработано WD40, и поверх промазал все тяги дополнительно маслом моторным (НЕ ОТРАБОТКОЙ!)

Если на ВАЗ 2109 не работают электродвигатель и дворники: выявление неисправностей электрического оборудования

Идентифицировать дефектный участок только по нефункционирующему электродвигателю невозможно

Здесь следует обращать внимание на подкрепляющие основной симптом факторы:

режим работы биметаллического предохранителя, защищающего моторедуктор от перегрузок;
целостность предохранителя №5, располагающегося в монтажном блоке под капотом;
работоспособность системы в крайнем верхнем положении подрулевого рычага.

Сценарий, когда в салоне ВАЗ 2109 не слышно никаких звуков и не работают дворники, означает:

электропривод недееспособен;
биметаллический предохранитель не срабатывает;
предохранитель №5 не перегорает.

Диагностический спектр мероприятий, нацеленных на устранение этой неисправности, таков:

осмотреть целостность проводов на участках рычаг управления-монтажный блок-моторедуктор;
проверить клеммы соединительных колодок элементов вышеупомянутых участков на предмет отсутствия окислов и нагара (особое внимание стоит уделить соединениям в монтажном блоке, наиболее подверженным воздействию влаги);
удостоверится в исправности подрулевого переключателя, «прозвонив» его в различных положениях мультиметром;
проверить плотность и стабильность контакта между щетками и коллектором, при необходимости зачистить контактные поверхности последнего мелкозернистой абразивной бумагой и протереть тряпочкой, смазанной техническим вазелином.

Если все вышеперечисленные мероприятия не привели к устранению неисправности, то произошел обрыв в обмотке якоря устройства и, следовательно, моторедуктор полностью подлежит замене.

О перегрузке на моторедуктор дадут знать отчетливо прослушиваемый в салоне щелчок или сгоревший предохранитель, а также неработающий электродвигатель. Спровоцировать критическую нагрузку на электропривод способны:

примерзшие к стеклу щетки;
деформированные рычаги, задевающие за различные изъяны кузова;
посторонний предмет, попавший в корпус моторедуктора при сборке.

Альтернативная причина – короткое замыкание в обмотке электромотора, исключающая возможность проведения «курса лечения» агрегата.

В первых двух положениях на ВАЗ 2109 весьма часто дворники не работают, но при этом в крайнем положении вся система функционирует исправно. Виной тому – реле 52.3747, включенное в цепь монтажного блока. Реже проблема кроется в расположенном справа переключателе режимов функционирования стеклоочистителей.

К сведению:

реле может обладать обратным дефектом, при котором дворники вращаются в прерывистых положениях переключателя без остановок;
реле 52.3747 допускается заменять на 525.3747, не имеющее вывода «R».

На «подношенной» системе щетки в первых двух положениях переключателя могут чистить без остановок еще из-за дефекта в концевом выключателе, расположенном на крышке моторедуктора:

кулачок ведомой шестерни редуктора не воздействует пластину (устраняется подгибом пластины);
контактирующие элементы окислились или обгорели.

каркасниккаркасникКапризный концевой выключатель также может наравне с открученной гайкой кривошипа трапеции спровоцировать остановку дворников в произвольном положении.

Важно! Для получения доступа к внутренностям моторедуктора необходимо снять весь привод стеклоочистителя. Осуществить последнее можно только после отсоединения контактных разъемов, демонтажа всех реле в блоке предохранителей, вентилятора печки, гаек, фиксирующих оси под щеткодержатели, болта кронштейна, крепящего электродвигатель к кузову

Характеристика трапеции стеклоочистителя

Трапеция является одним из важнейших элементов стеклоочистительного механизма. От ее исправности зависит работа всего узла. Чтобы поддерживать работоспособность ТС, необходимо знать, какое ее устройство и как она работает.

Назначение и устройство

Трапеция – тот элемент очистителя стекла, который переводит вращательные движения вала электрического двигателя в движения дворников. Поэтому она является одной из составляющих безопасности в условиях непогоды.

Устройство в разобранном виде

Конструкция ТС почти не отличается для всех моделей автомобилей. Различия заключается в форме, размерах ее составляющих и способах крепления.

Состоит устройство из следующих деталей:

корпуса;
шарнирных чашек;
тяг;
шарниров.

Для снижения потерь при трении и расхода электроэнергии соединения устройства изготавливаются из полиформальдегида. У него низкий коэффициент трения и высокая износостойкость. Металлические части защищены от коррозионных процессов и трения гальваническим слоем.

Принцип работы состоит в следующем: моторчик приводит в движение палец, который заставляет двигаться трапецию. Валы соединяются с редуктором с помощью тяг, осуществляя колебательные движения. Результатом этой работы являются движения щеток очистителя из стороны в сторону, благодаря которым очищается поверхность стекла.

Признаки неисправностей и способы их устранения

Для того, чтобы трапеция стеклоочистителя была работоспособной, необходимо знать признаки ее неисправности и стараться их устранять, как только они обнаружатся.

Еще одним признаком неисправности механизма является прерывистое движение щеток, скачками. Причиной этого является окисление на приводах поводков, находящихся во втулках ТС

Если не обращать внимание на окись, может выйти из строя электромотор, так как на него ложится большая нагрузка

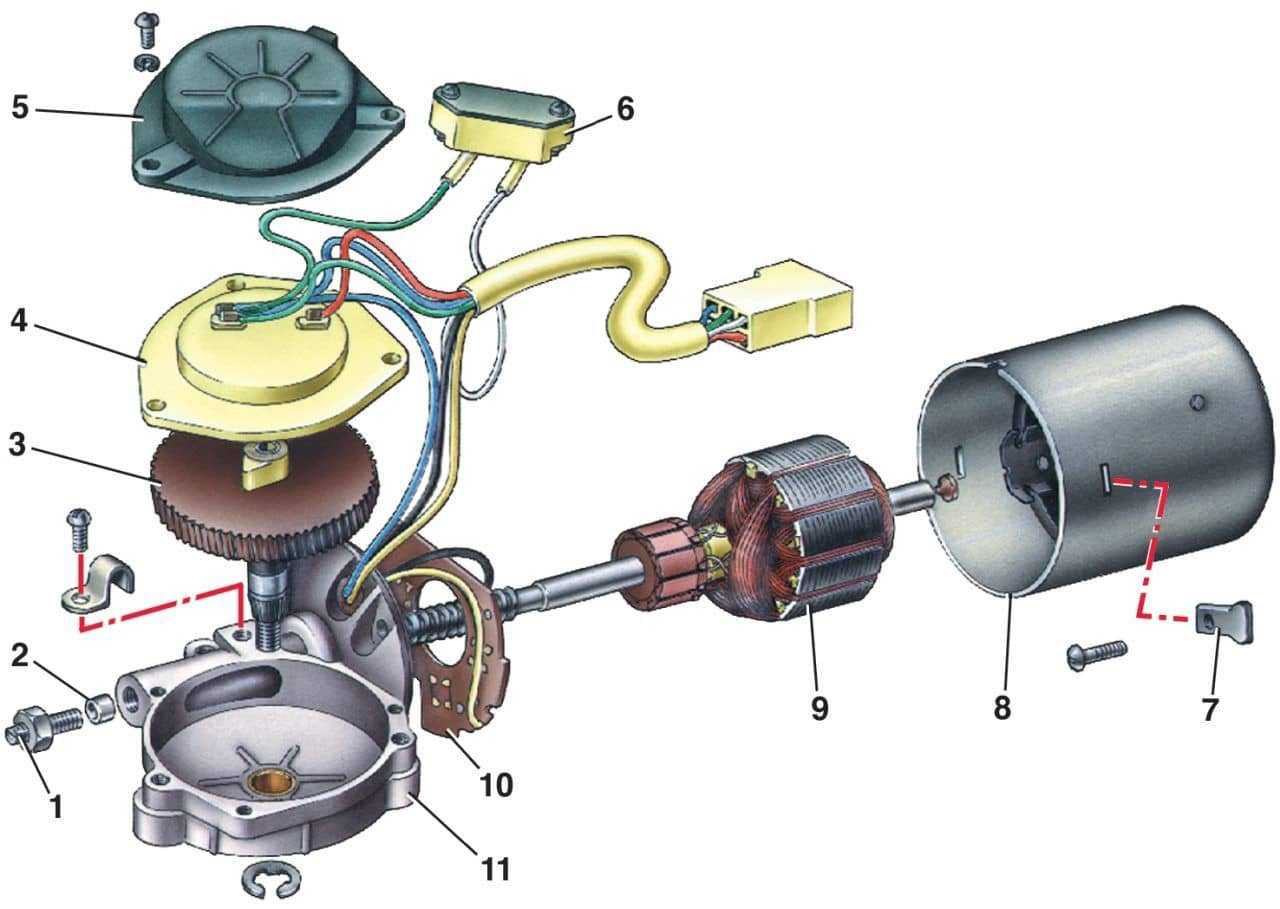

Моторчик стеклоочистительного механизма

Если изношены втулки трапеции стеклоочистителя, появляется люфт стеклоочистительных поводков. Ослабление давления в узле приводит к тому, что дворник не прилегает плотно к стеклу, и не справляются с потоками дождя. Если неисправна тяга трапеции стеклоочистителя, затрудняется движение щеток.

Причиной неисправности может быть износ отдельных деталей. В этом случае нужно снять, разобрать механизм и заменить изношенные элементы.

Выход из строя дворников на ВАЗ 2109: как с этим бороться?

Исправная работа стеклоочистителя очень важна во время непогоды. Он обеспечивает хорошую видимость на дороге – безопасность водителя и пассажиров. Отказ от работы дворников — распространенная неисправность на автомобилях. В статье рассматриваются ситуации, когда не работают дворники на автомобиле ВАЗ 2109, как отремонтировать стеклоочиститель.

Основное назначение стеклоочистителя – убирать с помощью щеток и омывателя грязь, капли дождя и снег с лобового и заднего стекла во время непогоды. Если не работают дворники ВАЗ, это снижает безопасность, поэтому следует как можно быстрее ее привести в рабочее состояние.

Для того, чтобы выявить и устранить неисправности, нужно знать устройство стеклоочистителя.

Составляющие автомобильного стеклоочистителя

В его конструкцию входит:

электрический двигатель;
система рычагов (трапеция);
редуктор;
двигатель стеклоомывателя;
бачок;
насос омывателя;
электромагнитный клапан омывателя;
щетки и пружины.

Кроме того, конструкция стеклоочистителя включает различные мелкие детали.

Схема очистителя стекла

Схема очистителя и омывателя стекла

Цифрами на схеме помечены следующие компоненты: 1 — электрический движок омывателя; 2 – электрический двигатель дворников; 3 — монтажный блок; 4 – выключатель зажигания; 5 – реле, разгружающее выключатель стеклоомывателя;

К3 – реле стеклоочистителя.

Очиститель стекла может работать в трех режимах. Режим «I» — прерывистый. Режим «II» — постоянный. В этом режиме щетки движутся с малой скоростью. Также постоянным режимом является режим III. Он отличается от предыдущего высокой скоростью движения щеток. Включение режима осуществляется с помощью переключателя (автор видео — Автоэлектрика ВЧ).

Распространенные неисправности

Основные признаки неисправности дворников ВАЗ 2109:

полная остановка дворников, нет реакции на нажатие рычагов;
щетки не работают в прерывистом режиме;
медленно работают дворники;
движение щеток не отвечают включенному в салоне режиму.

Наиболее распространены следующие неисправности стеклоочистителей ВАЗ 2109:

окислились контакты;
перегорели предохранители;
обрыв электроцепи, повреждение проводки;
не работает переключатель;
дворник, работавший в одном режиме, не переключается в другой;
не работает двигатель стеклоомывателя;
не работает задний дворник ваз 2109;
поломка электрического моторчика очистителя стекла.

Очиститель заднего стекла

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

сначала разбирается узел;
затем выявляются неисправности;
далее выполняется ремонт или замена неисправных деталей;
на заключительном этапе выполняется сборка узла.

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
Со шлиц снимаются пластиковые защитные колпачки.
Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
Откручиваем нижний болт крепления кронштейна очистителя.
Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

Управление стеклоочистителем

Управляется стеклоочиститель при помощи специального переключателя, установленного на рулевой колонке автомобиля. При помощи него дворники не только включаются-выключаются, но и могут работать в различных режимах. Это позволяет регулировать скорость движения щеток стеклоочистителя в зависимости от погодных условий. В автомобилях ВАЗ-2109 предусмотрены три режима:

прерывистый;
постоянный с малой скоростью перемещения дворников;
постоянный с высокой скоростью перемещения дворников.

Нередко случается именно так, что на ВАЗ-2109 дворники не работают лишь в одном из режимов, поэтому важно знать не только конструктивные особенности стеклоочистителя, но и механизм управления его работой

Прерывистый режим работы дворников включается в первом (рабочем) и втором положении рычага переключателя. Его работа обеспечивается реле типа 526.3747. Оно располагается в монтажном блоке автомобиля и обозначается на электронной схеме как «К3». Это реле включает также дворники при запуске омывателя ветрового и заднего стекол.

В третьем положении очиститель работает в постоянном режиме с малой скоростью движения. Для переключения в постоянный режим работы дворников с высокой скоростью предусмотрено четвертое положение рычага.

Вердикт

На автомобиле ВАЗ 2109 одновременно не работают электромотор и дворники по следующим причинам:

примерзшие щетки;
неправильное расположение щеткодержателей в крайних положениях и дефекты в геометрии;
окисленные/обгоревшие контактные разъемы и дефектные провода;
дефектное реле;
износ щеточно-коллекторного узла в моторедукторе;
неисправный концевой выключатель.

Исправно функционирующий моторедуктор может не передавать крутящий момент на дворники в таких случаях:

ослаблены гайки крепления рычагов на оси ведомых валов трапеции;
откручена гайка, прижимающая кривошип трапеции к ведомой шестерне редуктора;
выкрошены зубья на шестернях редуктора.

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

Перечень неисправностей приводящих к отказу «дворников» на ВАЗ 2108, 2109, 21099

В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

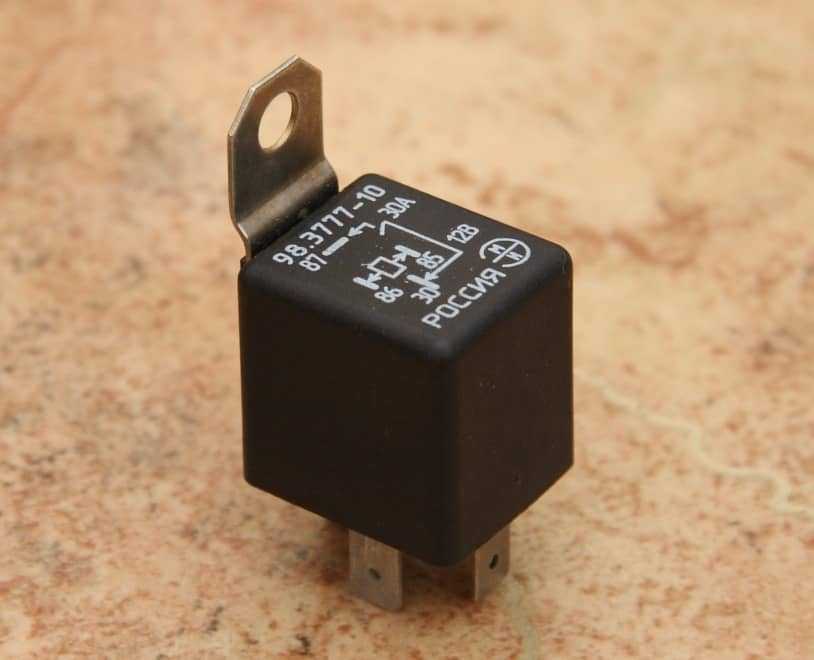

— вышло из строя реле стеклоочистителя (52.3747, 525.3747);

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

— неисправен подрулевой переключатель режимов работы «дворников»;

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

— соскочили разъемы в электрической цепи стеклоочистителя;

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

— окислились контакты в разъемах электрической цепи стеклоочистителя;

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

— сильно изношены или зависли щетки электродвигателя стеклоочистителя;

Также может подгореть коллектор, которому прижимаются щетки.

— или в обмотках электродвигателя стеклоочистителя.

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

— щетки примерзли к стеклу;

— после длительной стоянки щетки прилипли к лобовому стеклу;

— повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя;

— повреждены зубья пластмассовых шестерен в редукторе электродвигателя.

Примечания и дополнения

— Другие неисправности стеклоочистителя (щетки не работают в прерывистом режиме, останавливаются во время работы, не работают синхронно и пр.) автомобилей ВАЗ 2108, 2109, 21099 изложены на нашем сайте в статье «Неисправности стеклоочистителя автомобилей ВАЗ 2108, 2109, 21099».

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

Электродвигатель в прерывистом режиме не останавливается

Если вы пытаетесь включить стеклоочиститель, но у вашего ВАЗ-2109 дворники не работают, а при переключении рычага не слышно ни щелчков реле, ни звука работающего электродвигателя, причина может крыться либо в переключателе, либо в реле, либо в предохранителях.

В этом случае сначала необходимо проверить целостность предохранителя стеклоочистителя. Он расположен в монтажном блоке и обозначен как F5. Проверить его можно при помощи мультиметра, включенного в режиме тестера. Дальше переходим к биметаллическому предохранителю, установленному в редукторе очистителя.

ПОДРОБНОСТИ: Тормозные диски на ВАЗ 2109: выбор и замена

Если перестали работать дворники на ВАЗ-2109 в зимнее время, причина может быть именно в нем. Этим предохранителем комплектовались последние модификации «девяток». Его роль – защита двигателя очистителя от перегрева в случаях, когда щетки примерзают к стеклу. Проверить его можно тем же мультиметром, включенным в режиме тестера.

Далее переходим к реле. Как уже говорилось, оно находится в монтажном блоке и обозначается как «К3». Находим реле, извлекаем его из посадочного места, а на его место ставим заведомо исправный прерыватель. Проверяем работу стеклоочистителя. Если он заработал, покупаем новое реле. Если все осталось без изменений, продолжаем поиск неисправности.

Что касается самого переключателя, то проверить его работоспособность самостоятельно очень сложно. Он имеет достаточно сложную конструкцию, поэтому его также проще заменить заведомо рабочим, нежели пытаться ремонтировать. Кстати, если не работают дворники и поворотники ВАЗ-2109, можете быть уверены, что проблема именно в подрулевом переключателе.

Включив стеклоочиститель и обнаружив, что не работает первое положение дворников ВАЗ-2109, соответствующее прерывистому режиму, попробуйте перейти в постоянный медленный или быстрый режим. Если в других положениях дворники работают нормально, переходите сразу к реле. Замените его на заведомо исправное.

Кулачок без труда можно заменить самостоятельно. Что касается пластины и контактов, то при необходимости их необходимо просто подогнуть.

Размеры

Длина щетки со стороны водителя и пассажира отличается. Разница невелика – всего 20 мм. По возможности нужно избегать установки щеток одной длины. В противном случае посередине ветрового стекла во время дождя образуется дорожка из воды. Что приведет к существенному ухудшению видимости. Заднее стекло снабжается щеткой длиной 300 мм.

Задняя полусфера предполагает возможность установки щетки длиной 400 мм. В таком случае нижняя часть окна не будет задета. Но придется ограничить ход щетки на редукторе. Для этого понадобиться разобрать мотор, приводящий в действие щетку.

Год выпуска	Поколение — кузов	Со стороны водителя	Со стороны пассажира	Задний	Тип крепления
1987-2004 г.г.	1	530 мм	510 мм	300 мм	«крючок»

Оригинальные артикулы

Оригинальные детали на данный автомобиль производства АвтоВАЗ найти уже не удастся

Важно лишь отметить: в предлагаемом магазинами ассортименте не составит труда подобрать качественный аналог. Последние годы выпуска автомобиля производитель уже не изготавливал щетки самостоятельно

Приобретались готовые решения – от компании Bosch.

Оригинальные артикулы, используемые ещё в Советском Союзе:

Артикул	Модель авто	Группа	Порядковый номер детали
21086-52050 – со стороны водителя 2108-520505 – со стороны пассажира	ВАЗ 2109	Каркасные

Варианты замены

Существует достаточно много компаний, занимающихся производством, продажей различных щеток. В том числе для ВАЗ 2109. При выборе отдавать предпочтение стоит хорошо зарекомендовавшим себя производителям

Но важно помнить: под известные бренда всегда много подделок. Необходимо внимательно осматривать коробки перед покупкой

Это позволит избежать приобретения подделки.

Все представленные щетки делятся на 4 основные категории:

каркасные;
бескаркасные;
гибридные;
зимние.

Каркасные

Обозначаются как классические. Отличаются невысокой ценой, простой конструкцией. Прочность подобных изделий велика. Но серьезным минусом является неудачная аэродинамическая форма. При сопротивлении воздуха, возникающем при движении на скорости более 100 км/ч, щетка немного приподнимается над поверхностью стекла. Что приводит к уменьшению площади контакта. Ухудшению степени очистки стекла.

Бескаркасные

Щетки этого типа лишены недостатков классических моделей. Они обладают оптимальной аэродинамической формой, выглядят эстетично. В то же время просты в установке. Единственный минус: малая прочность. В то же время стоимость относительно невелика.

Гибридные

Гибридные – конструкция, имеющая все достоинства классических и бескаркасных щеток. На сегодняшний день – оптимальный вариант. Невысокая стоимость вкупе с низким аэродинамическим сопротивлением, хорошими очистными качествами делает их использование удобным, эффективным. Сам щетка изготовлена из цельного куска резины. Внутри присутствует каркас. Некоторые модификации снабжаются спойлером. Что делает щетку ещё более обтекаемой.

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло. Достигается эффект за счет добавления в состав резины каучука. Он сохраняет свою гибкость вне зависимости от температуры окружающей среды. Как следствие – его очистные качестве никак не меняются.

Варианты замены
Наименование	Артикул	Характеристики	Стоимость
Каркасные
CHAMPION	E51B02	Универсальная	От 610 рублей за 1 шт.
Бескаркасные
Trico Flex	FX500+FX500	Симметричный спойлер	От 1.7 тыс. рублей
Гибридные
NWB AERO RAIN 50 + 50 см	ND-020+ND-020	ND (Aero rain wiper)	От 2 тыс. рублей
Зимние
Maruenu Gyraless Snow 50 + 50 см	TS-50+TS-50	С турмалином	От 4.5 тыс. рублей за пару

При выборе новых дворников учитывается:

режим эксплуатации транспортного средства;
максимальная скорость движения;
регион, в котором располагается автомобиль.

Если автомобиль используется в районах Крайнего Севера, то желательно приобретать именно зимние щетки. Движение на скорости более 100 км/ч – очистка ветрового стекла будет осуществляться лишь при должной аэродинамической форме (бескаркасные, гибридные щетки). При отсутствии опыта нужно обратиться к консультанту.

Некоторые водители приобретают сразу несколько пар щеток:

на лето;
для зимы;
для дальних поездок и езды по трассе.

Это очень удобно. Позволяет избежать лишних трат. Всегда в наличии запасные детали.

Можно ли сделать дворники ВАЗ 21099 быстрее?

Народная мудрость выработала способ увеличения скорости хода дворников на ВАЗ 2108-99 путём укорачивания питающих цепей моторедуктора.

Для этого провода от контактов «1» и «2» разъёма дворников разрезаются. В каждый разрыв устанавливается реле:

Например, серый провод (№1 в колодке) соединяется с выводом 86 реле, а вывод 85 реле – с «массой» (№4 в колодке). Таким образом, катушка реле сработает при включении 1-й скорости дворников. Осталось протянуть к выводу 87 провод от «плюсовой» клеммы АКБ, а конец разрезанного провода, идущего к моторедуктору – к выводу 30 реле.

Аналогичным образом «врезается» реле в цепь щётки 2-й скорости.

Медленно работают дворники на ВАЗ-2109

Причинами снижения скорости движения щеток являются:

низкая температура воздуха;
износ (слизывание) шлицов соединения рычагов и корпусов дворников;
неполадки в работе электродвигателя.

В первом случае дворники могут двигаться медленней обычного по причине застывания смазки на шестернях редуктора. Как правило, при прогреве автомобиля эта проблема исчезает.

При износе шлицевого соединения щетки также могут двигаться медленней за счет проворачивания наконечников рычагов в своих посадочных местах. Решается такая проблема путем замены изношенных элементов.

Если эти мероприятия не принесли желаемого результата, снимаем электродвигатель и отправляем его в ремонт.

Устройство моторедуктора

Если кратко, то моторедуктор представляет собой червячную пару, приводимую в движение электродвигателем. Двигатель – двухскоростной. Одна щётка имеет общий контакт для обеих скоростей, две другие, за счёт «переброса» питания с одной на другую, изменяют частоту вращения якоря.

Защита моторедуктора от перегрузки осуществляется биметаллическим тепловым предохранителем 6.

Ведомая шестерня имеет контактную пластину, а крышка – три скользящих по ней контакта (на рис. ниже обозначены красной стрелкой).

Такая конструкция сделана для того, чтобы обеспечить подачу тока на щётку первой скорости при размыкании контактов подрулевого переключателя до тех пор, пока стеклоочистители не «припаркуются», а также при прерывистом режиме их работы.
