Открывание багажника с брелка сигнализации (дистанционное открытие багажника), с кнопки в салоне

Настройка времени StarLine А91

Установка времени на брелке не имеет реальной значимости (время инспектировать естественнее по наручным часам либо экрана телефона, а не лезть в кармашек за ключами), но нужна для правильного функционирования автозапуска по будильнику. В данном случае должно быть задано и четкое время, и время срабатывания будильника.

Настроить время на брелке Starline А91 можно в пару шажков:

Надавить и продолжительно задерживать кнопку 3. Поначалу брелок подаст один долгий сигнал, потом. маленький, дальше. еще два маленьких сигнала. После чего кнопку можно отпускать.
На дисплее начнут морг показания часов. Нажатия кнопки 1 будут поочередно наращивать значение, кнопки 2. уменьшать.
Настроив часы, переключите брелок в режим опции минут кнопкой 3.
Аналогично шагу 2 настройте минутки.
Если не надо делать Последующие опции (время будильника и т.д.), не жмите кнопки в течение 5 секунд или перейдите к последующему шагу опции кнопкой 3.
Программирование брелока Starline А91 в последующих шагах позволяет настроить время будильника, статус будильника (ON / OFF), таймер оборотного отсчета (время и ON / OFF).

Настройка времени на брелке сбивается всякий раз при снятие батарейки, после ее подмены должна производиться поновой.

Настройка турботаймера сигнализации Starline A91

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

После установочных работ рекомендуется проверить исправность функции и произвести необходимые настройки. Настройка турботаймера осуществляется по двум параметрам:

в зависимости от желаемого времени работы двигателя на холостом ходу;
в зависимости от температуры узла турбины.

Несмотря на единый принцип работы, существует некоторые нюансы, как настроить турботаймер. Даже модели единой линейки могут иметь отличия по настройкам.

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

автоматически после включения стояночного тормоза и выключения зажигания;
с помощью брелка после включения стояночного тормоза, блокировки дверей и включения режима охраны;
после включения стояночного тормоза.

Автолюбитель может выбирать, как включить турботаймер на Старлайн, исходя из предпочтений и степени удобства каждого из вариантов.

Зачастую в инструкциях не указано как отключить турботаймер. Предполагается, что отключение режима аналогично активации, но в обратном порядке. При ненадобности функции достаточно с помощью сервисных кнопок брелока деактивировать иконку, обозначающую турботаймер.

Проблемы при открывании багажника и их устранение

В некоторых случаях отпирание отсека не происходит. Если владелец столкнулся с этой проблемой, необходимо проверить следующие узлы:

питающий элемент пульта. Из-за слабого заряда батареи пульт просто не отдает корректную команду или передает искаженный диалоговый код. Соответственно, центральный блок не может правильно расшифровать его и выполнить команду. Аналогичным образом следует проверить аккумулятор автомобиля. Возможно, причина именно в его слабом заряде, имеющем такие же последствия. Прямым сигналом к тому, что автомобиль не принял команду, является отсутствие подтверждения в виде троекратного моргания габаритами;
сервопривод багажника. Возможно, проблема носит механический характер. Поэтому, после нажатия соответствующей команды необходимо прислушаться. Специальный щелчок в районе багажника подскажет, что сервопривод получает ток, но необходимо проверить исправность элементов (рейки, шестерни и самого замка), почистить и смазать их, чтобы избежать заедания. Также желательно продиагностировать жесткую тягу.
проверить значение функции. Возможно, данная опция не активна для дополнительного канала 1. Для этого необходимо войти в меню программирования. Нужно снять автомобиль с охраны, а затем пять раз нажать сервисную кнопку Валет для перехода в режим настроек. После включения зажигания автомобиль пять раз моргнет фарами и подаст пять звуковых сигналов. При помощи нажатия на третью клавишу осуществляется вход в соответствующее меню (AF). Нажатиями кнопок два и три нужно перелистнуть меню до нужной функции (13) и задать ей параметр 1. Настройки будут сохранены после выключения зажигания.
прошивку. Не всегда современная прошивка корректно взаимодействует с сервоприводом багажника и силовым реле. Иногда откат на более ранние версии прошивки может решить проблему;
сохранность проводов и правильность подключения. Необходимо вооружиться тестером и контрольной лампой. С их помощью можно проверить все провода на наличие постоянного контакта. Также нужно проверить правильность расположения диода (плюс с белой полоской – к красному проводу, минус – к черно-желтому кабелю);
микропроцессорный блок. Центральный блок сигнализации отвечает за корректность выполнения команд. Из-за попадания внутрь влаги он может замыкать и сбоить. Поэтому можно аккуратно разобрать корпус модуля, убедиться в отсутствии поврежденных элементов. При наличии влаги необходимо просушить его, а контакты – смазать спиртом. Желательно не использовать для сушки фен – это может повредить микроконтакты и дорожки платы;
контроллер. При его неправильной установке (выше, чем надо) дверь багажника все же открывается, но недостаточно для того чтобы концевой переключатель сработал и отдал системе соответствующую команду. Необходимо попробовать поднять крышку отсека рукой. Если сигнализация не сработала, значит, команда была выполнена корректно, нужно только провести механическую регулировку контроллера.

Лада 2113 Дошуршит куда надо. › Бортжурнал › Электро привод замка багажника. Открывание с кнопки.

Господи, наконец то дошли руки до осуществления данной идеи. Пожалуй открывания багажника с кнопки не хватает очень и очень многим людям. Мне вот не хватало позарез. Высадишь кого нибудь, а у них вещи в багажнике. Вот и вставай, глуши машину, открывай багажник…Задалбывала данная процедура неимоверно. Интересовался в сервисах сколько будет стоить сделать открывание багажника с кнопки — мне озвучили цену порядка 2000. И то это было полтора года назад.

READ Светодиодные светильники потолочные армстронг как подключить

Однажды, блуждая по драйву нашел я чертежи, как это можно реализовать. Ну сама то идея понятна — активатор через реле и кнопка. А вот как организовать сам привод — речь пойдет ниже.

Значит, были найдены вот такие чертежи — кронштейн и рычаг:

Чертежи были отданы другу, который попросил брата, который и изготовил эти приблуды в количестве двух экземпляров, мне и другу.

Вот так они выглядят изготовленные:

Вот что нам понадобится: 1) Кронштейн 2) Рычаг 3) Активатор (был взят Starline sl-2 с усилием 4 кг, хватает) 4) 4-х контактное реле и колодка под него 5) Предохранитель 10 А и колодка под него 6) Кнопка открывания багажника от 2110 7) Клеммы-мамки и на заземление

Итак, поехали. Начать решено было с установки кронштейна и рычага. Снимается замок, кронштейн скручивается с рычагом и ставится на замок вот таким вот образом:

Сразу уточняю — кусок от замка багажника придется подточить, иначе он будет цеплять за болт. Там будет видно.

Далее рядом цепляется активатор (только его надо перевернуть в дырку, иначе обшивка не оденется. У меня установлен не правильно, сразу мозгов не хватило подумать)

Ну и далее все подцепляется по всем известной схеме:

Далее начался страшный геморрой. Пожалуй самое сложное в этой работе — прокладка проводов из крышки багажника в салон. Тут я поступил так: отмеряем нужный кусок провода до торпеды, там где будет размещаться реле (на вскидку что то порядка 4,5 метров). Ищем сверху крышки резинку, через которую в салон уже идут провода стопа и дворников. Отковыриваем ее с обоих сторон, от крышки багажника и от крыши авто. Берем конец провода и суем пока что в крышку багажника мимо этой резинки. Провод проходит достаточно легко, ловим его в районе активатора. Далее начинается самое сложное — пропихнуть провод через резинку. Обрабатываем ее силиконом и пытаемся просунуть от крышки багажника к крыше автомобиля. Надеюсь понятно объясняю

Bugatti Chiron

Открывает тройку лучших суперкаров Bugatti Chiron. Полноприводный француз снабжен 16-цилиндровым бензиновым двигателем W16, четырьмя турбокомпрессорами и 2-ступенчатой системой наддува. Автомобиль назван в честь автогонщика Широна. Агрессивные линии, светодиодные фары, огромные диски, развитый диффузор лишь подчеркивает великолепие этой мощи. Вес автомобиля — 1995 кг. Устойчивость на дороге придают шины Michelin. Салон автомобиля впечатляет не меньше, чем внешний вид. Алькантара, дорогая натуральная кожа, углеродное волокно – именно эти материалы использовали дизайнеры при создании суперкара Bugatti Chiron. Срываясь с места, машина катапультируется до 100 км/ч за 2,5 секунды. Максимальная скорость — 420 км/ч.

Что означает disarm, call, zz и «звездочка»?

Некоторые надписи и символы на экране брелка не всегда понятны пользователю. Рассмотрим некоторые из таких случаев:

DISARM значит, что автомобиль не находится в режиме охраны, что он разблокирован. ARM, напротив, означает что автомобиль заблокирован. В некоторых случаях так обозначают режим двухуровневой охраны. В этом режиме, если снять автомобиль с охраны, нажав на кнопку с символом открытого замка, то отключатся все охранные функции, но двигатель останется заблокированным. На брелке будет надпись ARM. После открытия автомобиля, брелок издаст двойной сигнал и на его экране высветится запрос ПИН кода. Необходимо будет ввести заранее запрограммированный код, последовательным нажатием кнопок. Ввод правильного кода разблокирует двигатель на несколько секунд. На экране будет написано DISARM. После этого запускайте двигатель.

CALL – это вызов водителя. Сигнализация может отправить на брелок одно из двух сообщений: PANIC и CALL. PANIC означает режим паники. Автомобиль либо ударили, либо вскрыли, либо подвинули. В этом случае брелок воспроизводит звуки тревоги. А вот CALL – это способ мирно вызвать водителя к автомобилю. Как правило, это сообщение отправляется нажатием кнопки, расположенной на лобовом стекле, либо легким ударом в отмеченное место.

Символ ZZ показывает, что сигнализация находится в состоянии сервисного (служебного) режима, а брелок в режиме ожидания. В нем вы не можете установить автомобиль на охрану. Отключить сервисный режим можно либо кнопочкой VALET, либо комбинацией кнопок брелка. Подробный алгоритм смотрите в инструкции от производителя.

Кнопка со «звездочкой», она же «снежинка» чаще всего отвечает за автозапуск. Нажимая и удерживая ее, вы запустите алгоритм дистанционного запуска двигателя.

В любом случае, более точное описание значения того или иного символа содержится в инструкции к вашей сигнализации.

Как быть, если на Старлайн А91 постоянно показывает открытый багажник

Некоторые владельцы сигнализации Starline А91 сталкиваются с проблемой, когда значок открытого багажника горит даже после его закрытия. При отмыкании заднего отсека, сигнализация снимает охрану и дополнительно отключает датчик удара. Соответственно, открытие багажника является событием, заслуживающим индикации. А вот закрытие двери в момент, когда автомобиль не под охраной – нет. Обновление данных происходит автоматически, но сделать это можно и вручную. Чтобы индикация открытия багажника пропала с экрана после закрытия крышки, необходимо нажать кнопку «*».

Всем привет! Увидел давно еще видео на форуме по спектре, где крышка багажника открывалась сама, да еще и с брелка сигнализации, очень захотелось сделать также у себя. Стал более основательно изучать данный вопрос, и оказалось, что вариантов реализации достаточно много, но различались они не существенно. Хочу поведать как я справился с этой задачей.

ЧТО ПОНАДОБИТСЯ:1)Привод замка багажника или активатор от сигнализации;2)Обычное 4х5ти-контактное реле;3)Пару метров провода и клеммы.4)Две пружины от вилки сцепления ВАЗ-классики

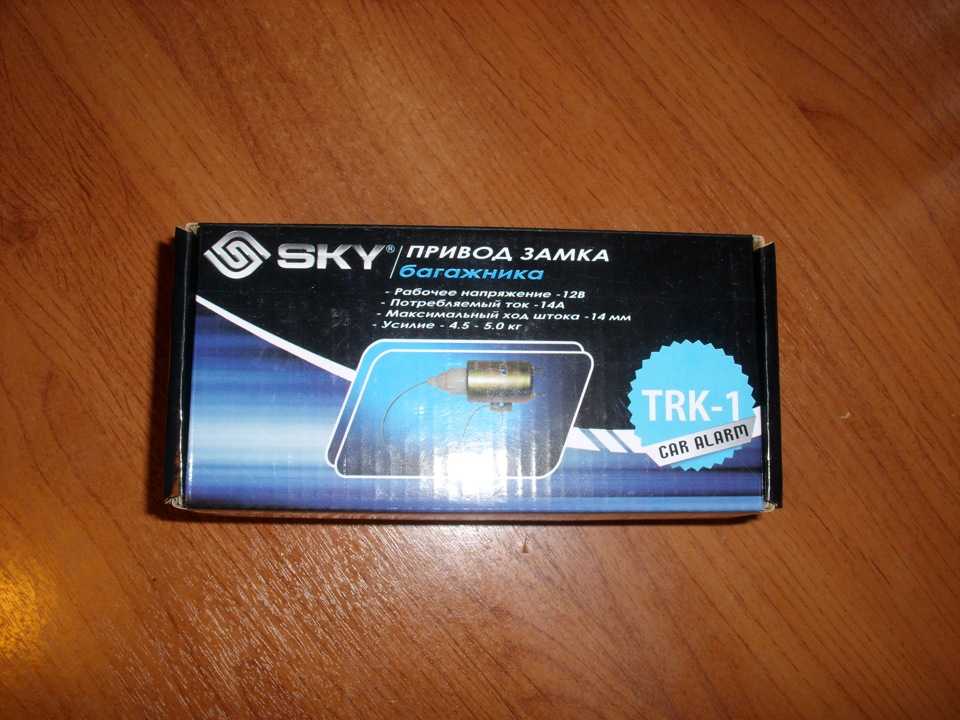

ПРИСТУПАЕМ К РАБОТЕ:1)Приобрел в автоэлектронике специальный «привод замка багажника», который является ни чем иным, как обычным соленоидом.

Многие ставят обычный активатор для сигнализаций, у него есть как свои плюсы, так и минусы. К плюсам можно отнести малый вес, а к минусам то, что сам по себе без доработки (установки пружины) активатор не возвращается в исходное положение и багажник может не закрыться.

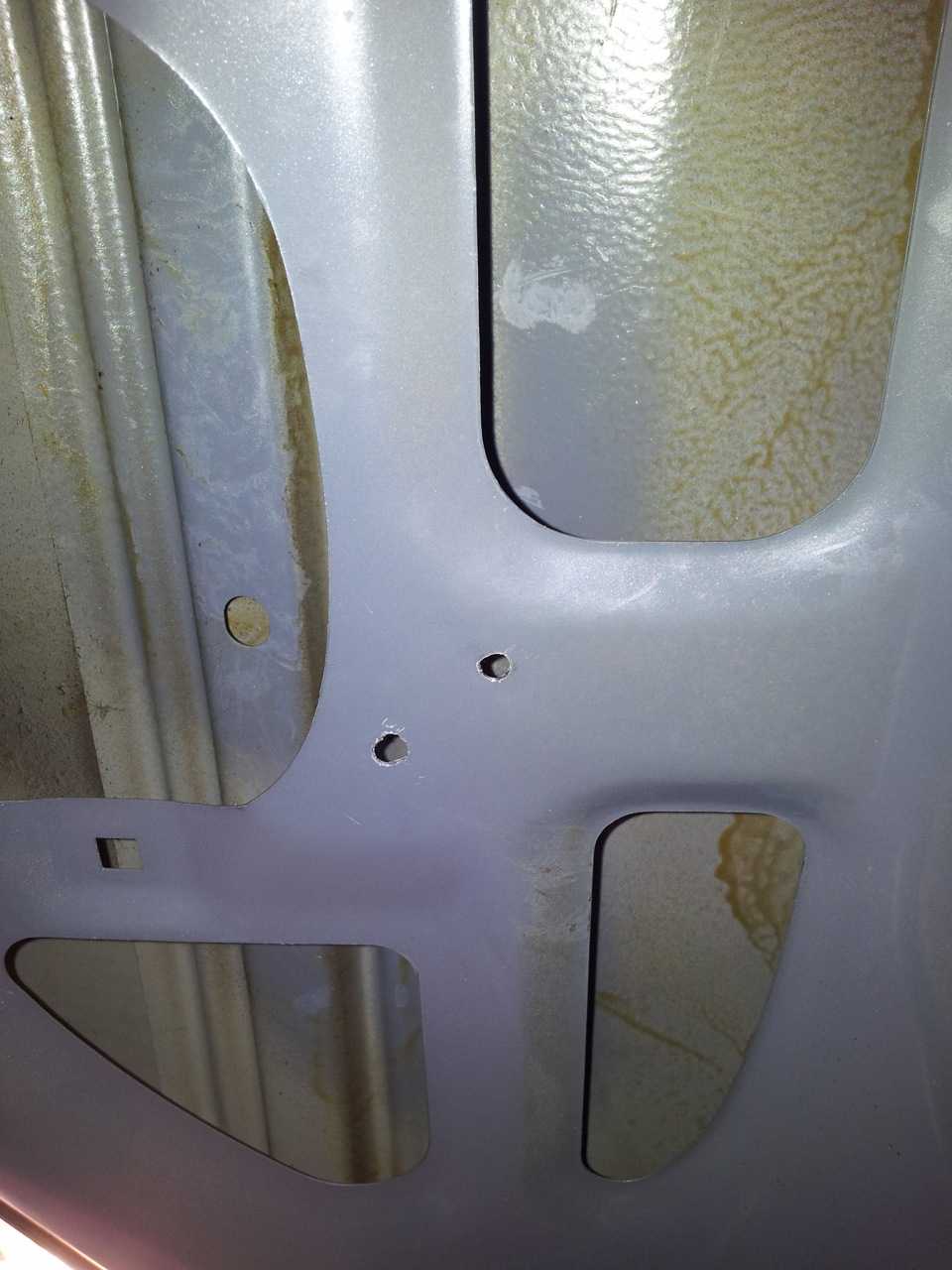

2)Просверлил в крышке багажника 2 дырки, для закрепления соленоида. Сверлить было конечно жалко, но более удобного места для закрепления я не нашел.

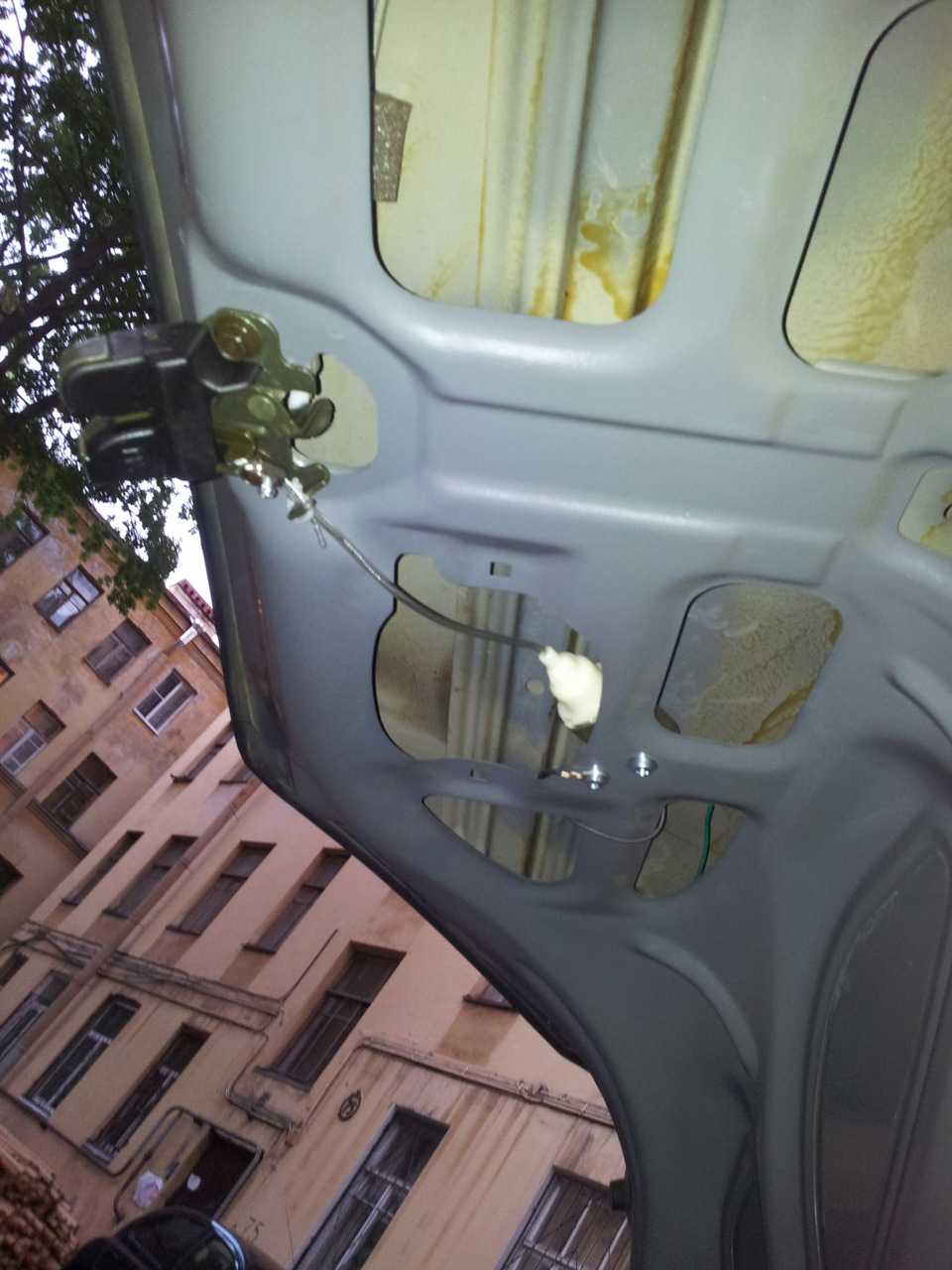

3)Установил сам привод, массу посадил под один из винтов крепления. На тросик к замку багажника одел трубку от медицинской капельницы. Натягивать и закреплять тросик желательно при закрытом багажнике: откидываете задние сиденья, захлопываете багажник, подлезаете с фонариком к замку. Лишь после таких манипуляций у меня получилось чтобы багажник закрывался легко как и раньше и соответственно открывался приводом.

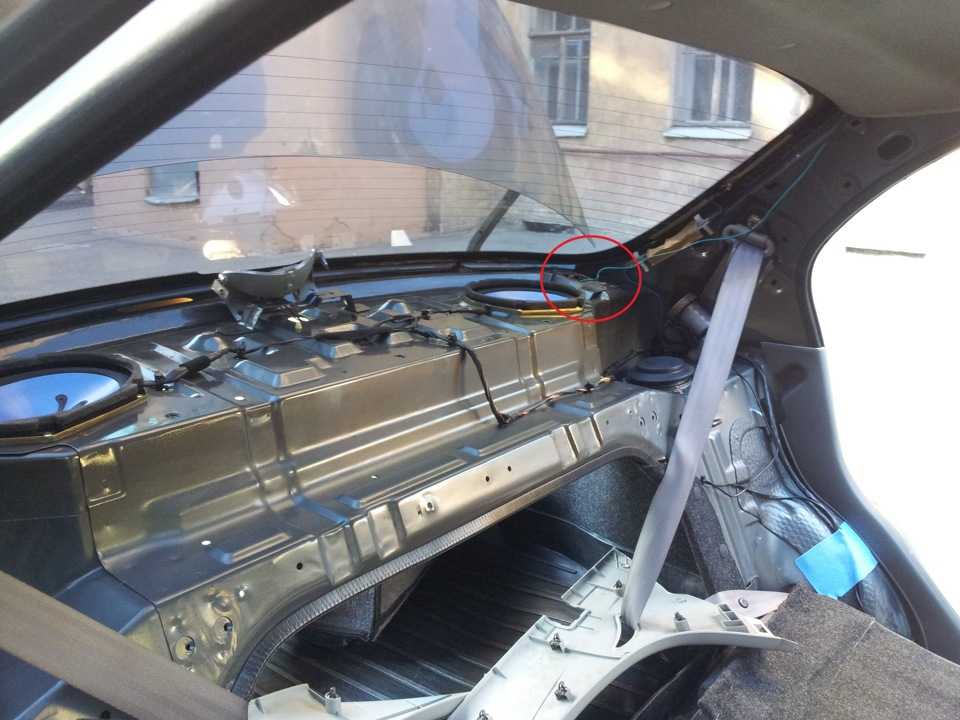

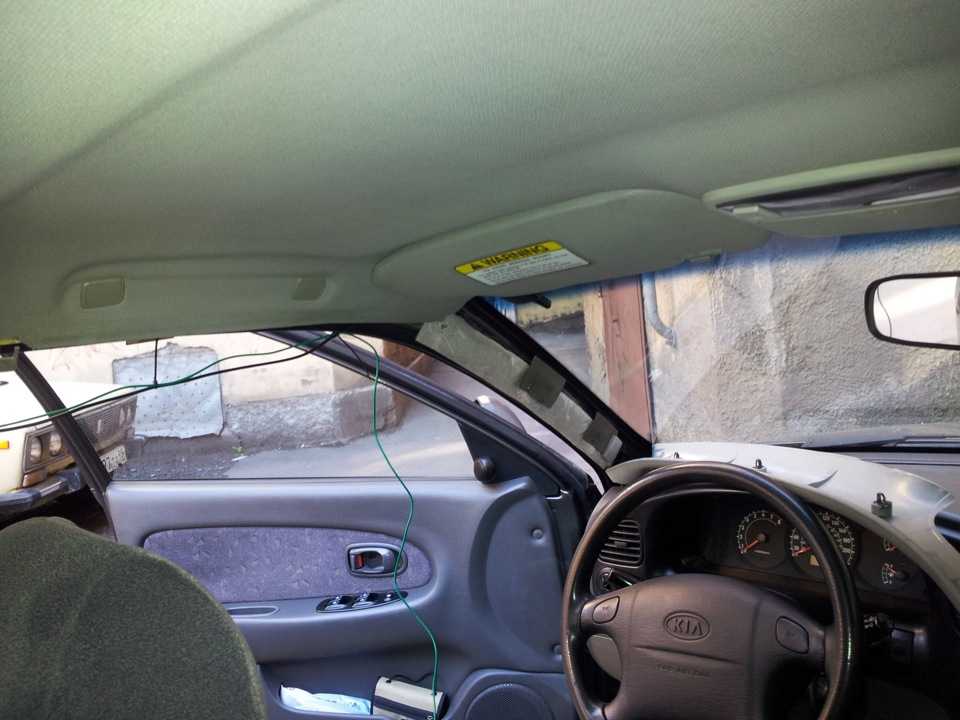

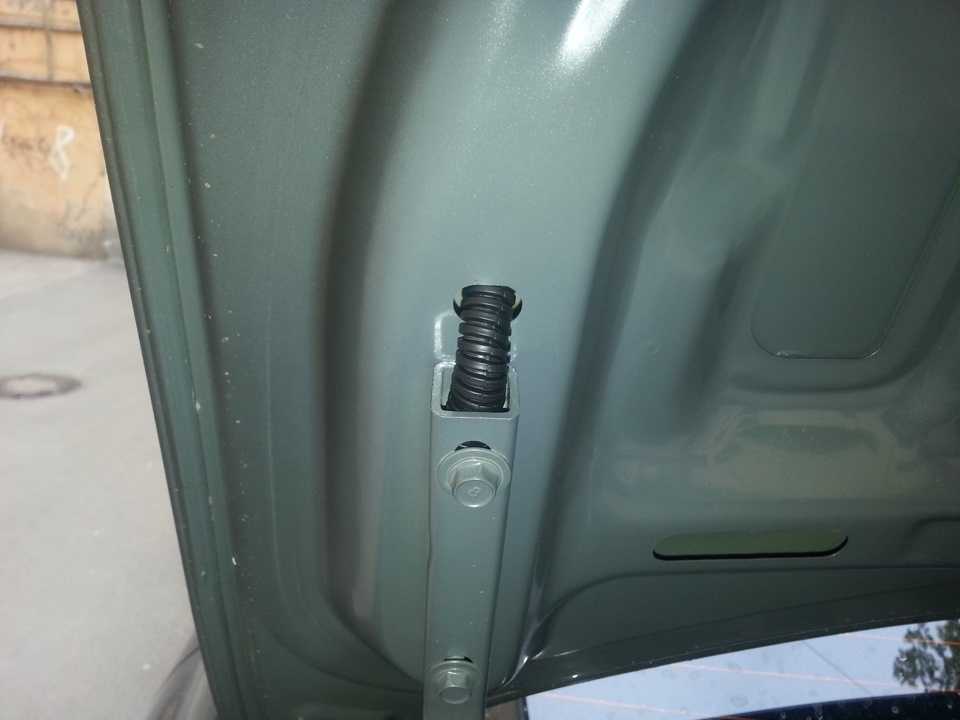

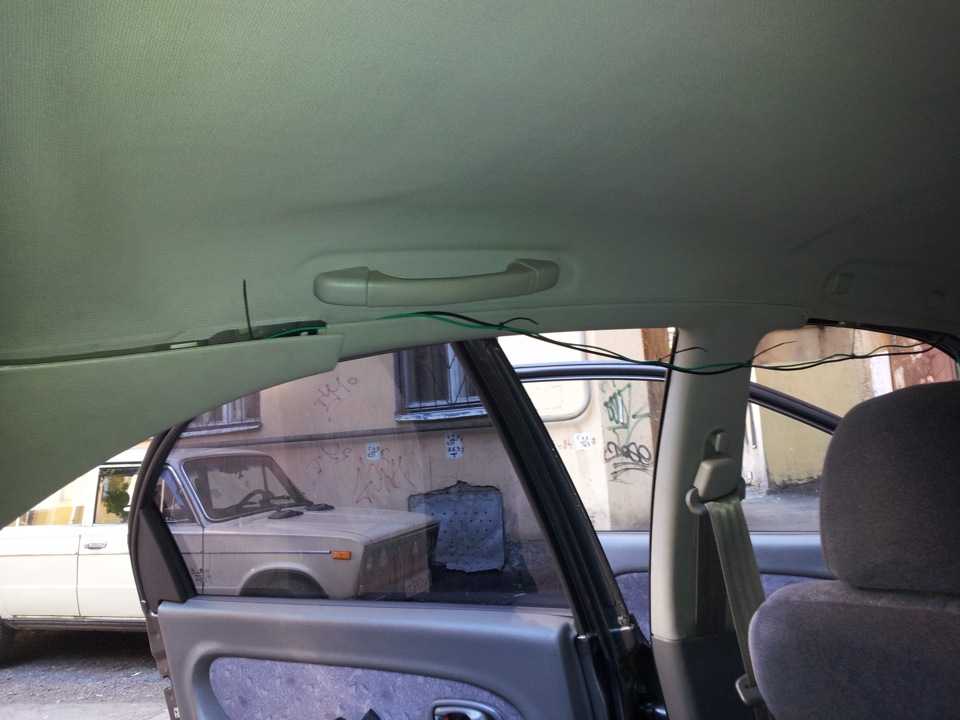

4)Провод протянул через «петлю» багажника, выходит в заднюю полку. На наиболее уязвимые места одел всю туже медицинскую трубку и закрепил её стяжками. Также для вида одел кусочек гофры в месте, где провод заходит в петлю. Далее провод протянул сверху под боковой обивкой, стараясь запихнуть под край обивки потолка. Стяжками стянул с проводом от дисплея парктроника.

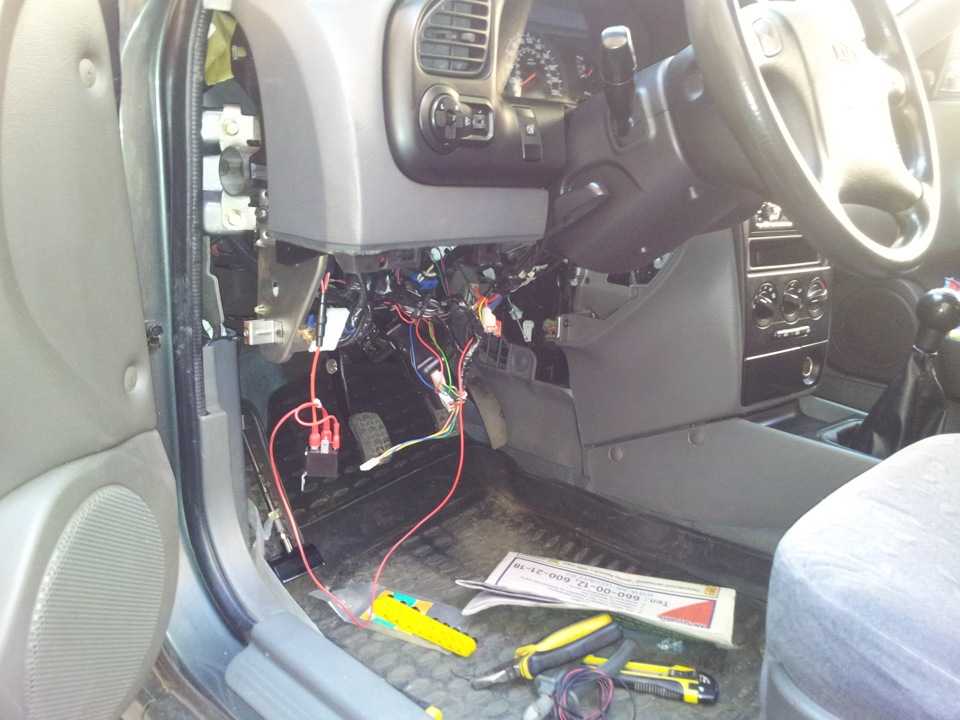

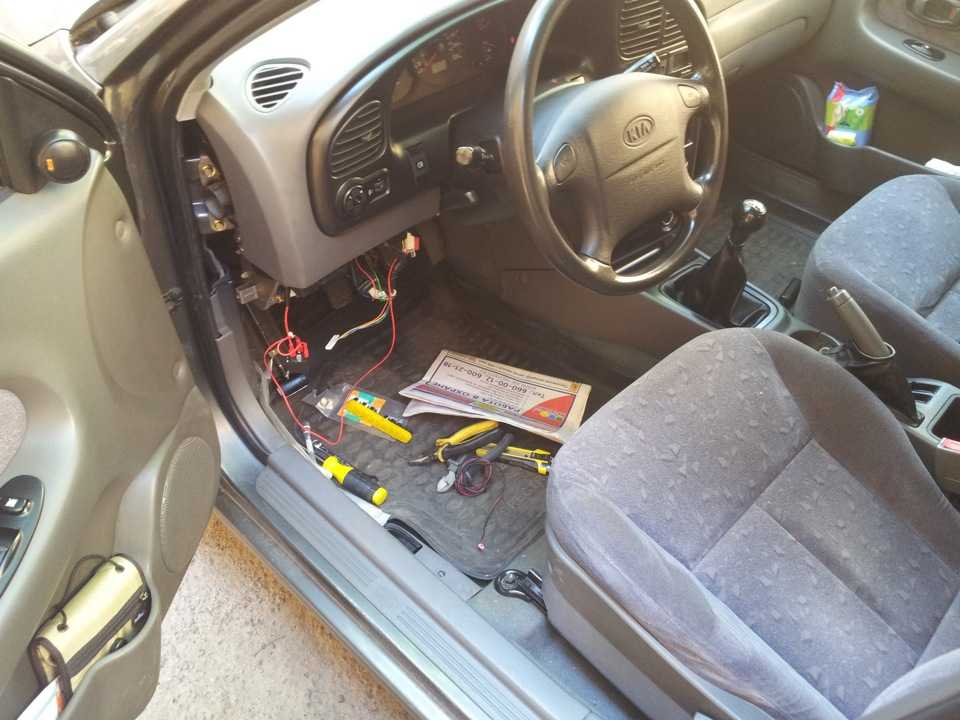

5)Разбираем торпедо и добираемся до блока сигнализации. Перед подключением необходимо изучить инструкцию к сигнализации, посмотреть какой провод отвечает за дополнительный канал и какой полярности выдает сигнал. У меня дополнительный канал сигнализации выдает минус, поэтому понадобится реле.Схема подключения не сложная, описывать подробно не буду, по-моему все понятно из рисунка:

Плюс я брал от постоянного плюса сигнализации, который у меня идет через предохранитель на 3А

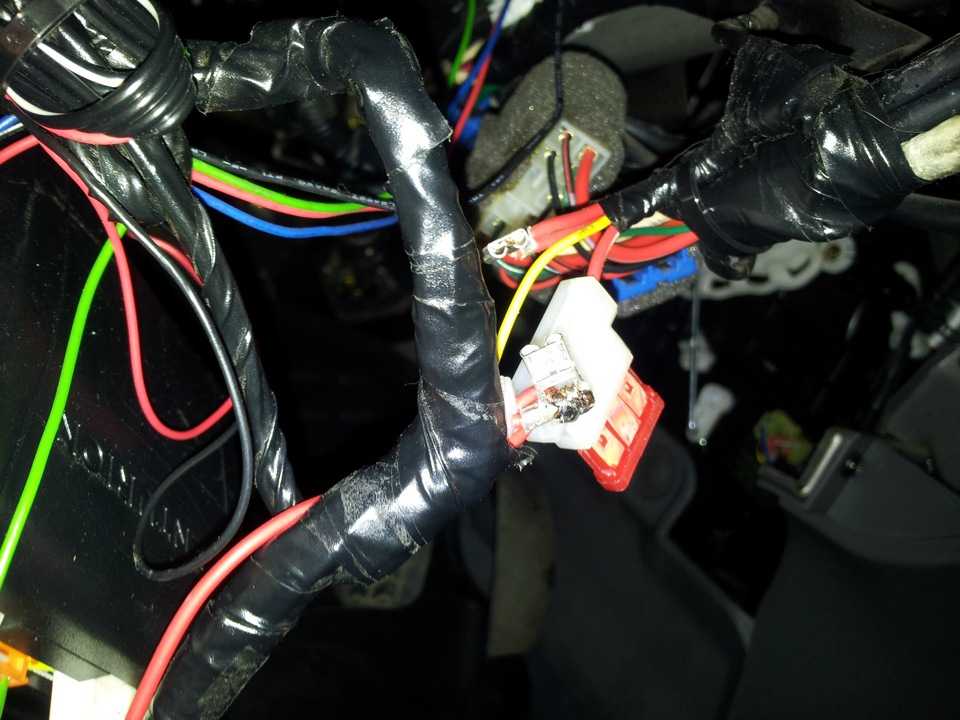

Важно припаяться к проводу до предохранителя. Сначала я так не сделал и у меня эти 3А постоянно вышибались, т.к

явно их было мало. Да и к тому же подключаться еще через один предохранитель было лишним — в комплекте к соленоиду уже шел предохранитель на 10А или 15А (точно не помню).

6)Чтобы багажник открывался сам, понадобится две пружины от вилки сцепления классики. Минус их в том, что крышка в конце хода как бы ударяется, кто-то для решения данной проблемы устанавливал 3ю пружину в противоход. Я лично подложил под резиновые упоры мягкие колечки для мебельных ножек.Также многие используют газ-лифты, но пока багажник у меня не зашумлен нужны в них нету. А так возможно в скором времени и я на них переду.

Ну и напоследок видео, как это все дело работает:

https://youtube.com/watch?v=SFjpCGfleLg

Вот собственно и все! Всем спасибо за внимание!

Что делать, если при открытии багажника с брелка блокируются двери?

Надо убедиться в соответствии версий прошивок. Если программное обеспечение микропроцессорного блока было обновлено, возможно, причина заключается в несоответствии прошивки с моделью машины. Для устранения проблемы надо откатить прошивку на одну версию назад и еще раз попробовать воспользоваться функцией. Если проблема заключается в электронной составляющей, то лучше обратиться к специалистам.

Для устранения поломки выполняются действия:

Пульт управления сигнализацией удаляется из памяти микропроцессорного блока и привязывается к модулю заново. Иногда решить проблему можно путем перепрограммирования.
Выполняется диагностика всех электроцепей противоугонного комплекса. Надо проверить провода, подключенные к микропроцессорному модулю. Причина проблемы иногда заключается в их замыкании или обрыве. Повреждение изоляционного слоя также может привести к неполадке. Проверка выполняется квалифицированным электриком с соответствующим тестером.
Производится диагностика работы микропроцессорного блока. Причина его сбоев может заключаться в попадании влаги внутрь устройства. Нужно разобрать корпус модуля, произвести его диагностику на предмет поврежденных элементов и контактных дорожек. Вышедшие из строя компоненты подлежат перепайке, но это надо сделать аккуратно, используя паяльник с тонким жалом. При наличии следов влаги плату следует просушить, но ее нельзя класть на батарею или рядом с газовой печкой. Не допускается просушивание платы строительным или бытовым феном.

Открывание багажника с брелка на сигнализации Томагавк

На большинстве последних моделей сигнализации Томагавк, в частности, Tomahawk TZ 9010, 9020, 9030, предусмотрена такая полезная опция, как открывание багажника с брелка. Для этого используется основной пятикнопочный брелок-пейджер. Для дистанционного открытия багажника там даже предусмотрена специальная кнопка, снабженная недвусмысленной пиктограммой. Чтобы открыть крышку багажного отсека, нужно удерживать эту клавишу в течение примерно 3-х секунд. Однако такая полезная опция может быть задействована, о чем честно предупреждает инструкция, только при осуществлении физического подключения к приводу багажника. По умолчанию эта опция не подключается.

Что нужно для подключения?

Большинство автосигнализаций Томагавк (по крайней мере, версии 9010-9030 и технически близких к ним) относятся к классу аналоговых устройств. Они требуют установки собственной проводки, а не подключаются к LIN или CAN-шине автомобиля.

Поэтому даже если в машине реализовано открывание багажника с помощью кнопки из салона, для сигнализации Томагавк придется делать собственное подключение. Хотя с технической точки зрения, конечно, дело в этом случае облегчается.

Но если ваш автомобиль — бюджетного класса (а на такие чаще всего и ставятся недорогие Томагавки), то для реализации дистанционного открытия багажного отсека вам придется докупить некоторые детали и узлы. В их числе:

Электрический привод для багажника.
Четырех- или пятиконтактное реле.
Автомобильный кабель — около 5 м.
Запас клемм и разъемов «мама».

При желании схему легко можно дополнить кнопкой для открытия багажника из салона машины. Место установки кнопки можно выбрать по своему желанию.

Подключение

Сама по себе схема подключения не отличается сложностью, надо только учитывать, что открытие багажника осуществляется «минусовым» импульсом с основного 18-контактного разъема основного блока сигнализации. За передачу этого сигнала (300 мА, длительность 1 сек) отвечает черно-желтый провод, идущий от 18-контактного разъема.

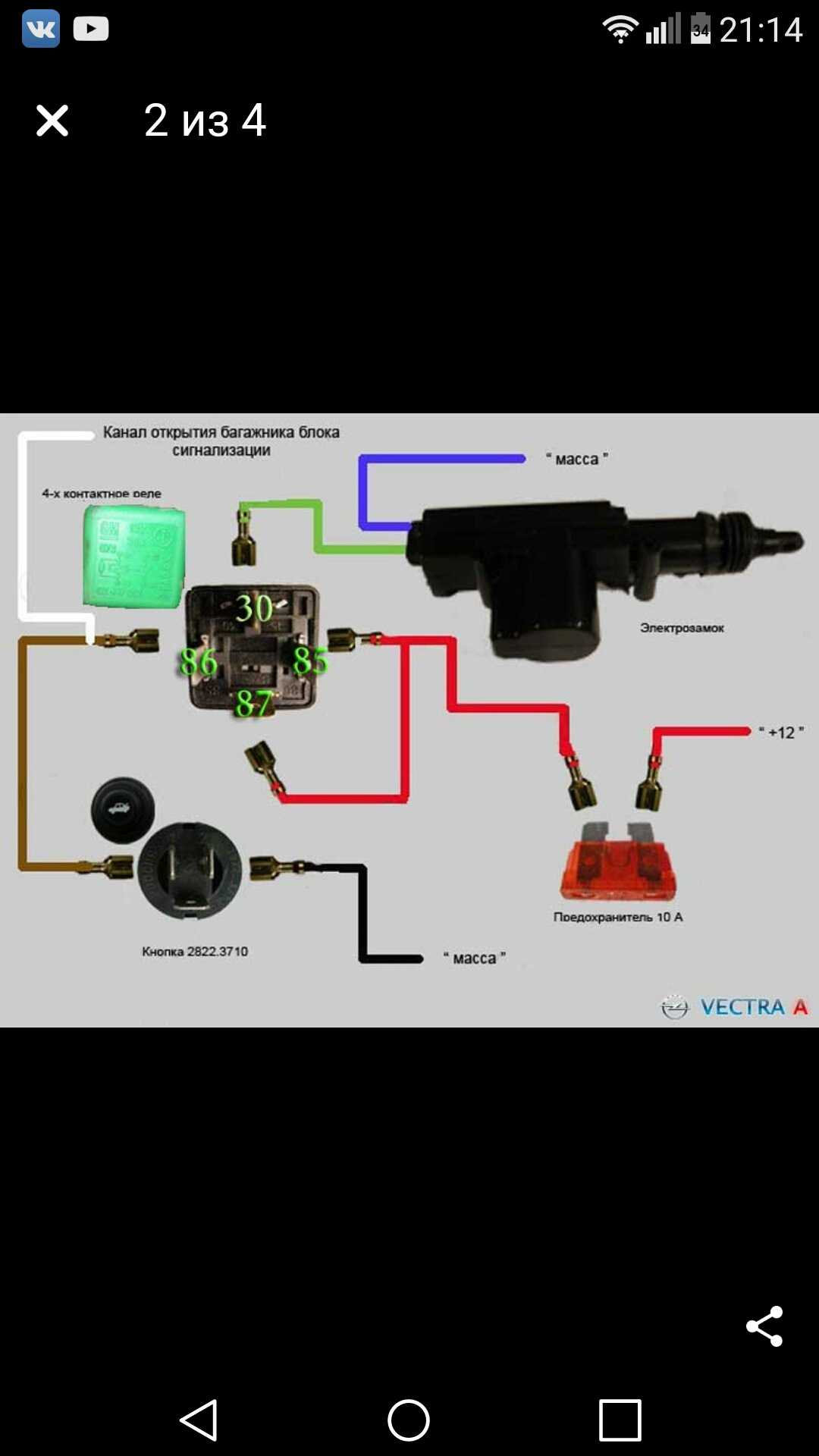

Схему подключения можно использовать такую, как на фото:

Черно-желтый провод от сигнализации подключается параллельно проводу от кнопки, если таковая устанавливается (без нее можно обойтись). Если кнопка подключается, то один из ее контактов закорачивается на массу — кузов.

Итак, к первому контакту реле — кабель от сигналки и/или кнопки. К нормально разомкнутому контакту прокладывается провод от плюсовой клеммы аккумулятора. Последний (у четырехконтактного реле) контакт соединяется с одной из клемм электропривода, ноль от которого так же, как ноль от кнопки, идет на массу. Все.

Обратите внимание: во избежание проблем плюсовой контакт рекомендуется подавать через предохранитель

На что обратить внимание

Если автомобиль имеет штатную систему открывания багажника кнопкой из салона или с брелока заводской сигнализации, то в этом случае методология подключения будет зависеть во многом от самого автомобиля

Универсальный совет дать сложно, следует ориентироваться по обстановке, главным образом принимая во внимание сложность «завязанной» на багажник электрики. В более современных версиях Томагавков подключение дистанционного открытия багажника можно осуществить по CAN-шине, и приведенный выше метод может оказаться неактуален — в случае с CAN-шиной все одновременно и сложнее, и проще

При осуществлении проводки следует соблюдать базовые правила электротехнических работ. Все контакты должны быть тщательно заизолированы во избежание окисления. Скруток следует избегать и использовать пайку либо клеммники. Ни в коем случае нельзя допускать случайного сопряжения с датчиком открытого багажника, который устанавливается по умолчанию — в этом случае при работе сигнализации возможны сбои. Пример такого сбоя — система не позволяет поставить сигнализацию на охрану, т. к. считает, что багажник постоянно открыт. Либо наоборот — открытие багажника приводит к срабатыванию сигнализации.

Напомним также, что кнопка на брелоке, отвечающая за данную функцию, используется в различных комбинациях с другими клавишами для решения разных задач. Даже если все подключения выполнены правильно, ее кратковременное однократное нажатие к открытию багажника не приведет.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Возможные проблемы и что делать

Иногда при открытии багажного замка возникают проблемы. Некоторые из них можно решить самостоятельно, а другие требуют привлечения мастера.

Не открывается

Багажник машины может не открываться по нескольким причинам. Для начала следует убедиться, что команда по охране была принята (что подтверждается соответствующими сигналами). Если ответа не последовало, действуют следующим образом:

Снимают автомобиль с режима охраны.
Кратковременно нажимают 5 раз кнопку «Валет». После этого должно прозвучать 5 сигналов сирены и 1 на брелоке. На пульте должна появиться надпись «AF» (режим настроек).
Для входа в меню настроек долго нажимают клавишу «3» до звукового сигнала, затем кратко надавливают эту же кнопку.
С помощью клавиш «2» и «3» просматривают настройки, отображаемые кодом 11-2, где 11 — номер опции, 2 — ее настройка. Правильный код управления багажником — 13-1. Если стоят другие цифры настройки, их меняют при помощи клавиши «1».
Для сохранения настроек заводят автомобиль.

Если с включением функции проблем не возникало, то причина неисправности может заключаться в сервоприводе. Когда багажник открывают брелоком Starline A93, следует прислушаться: если раздается щелчок, то питание на привод поступает, но у него сломана зубчатая рейка, либо неисправен узел разблокировки.

Еще одна возможная причина неисправности — повреждение жесткой тяги, открывающей замок багажной крышки. В процессе эксплуатации она может деформироваться или слететь с рабочей позиции.

Если при подаче команды не слышно никаких звуков, значит причина поломки заключается в повреждении проводов, сбое работы силового реле, управляющего сервоприводом, или перегорании предохранителя. Для устранения неисправности следует обращаться к автоэлектрику.

В холодное время года багажник может не открываться по простой причине — замерз замок. Для исключения данного явления рекомендуется обрабатывать замки специальными составами.

При открытии багажника блокируются двери

Блокировка дверей при открывании багажника может быть связана с несоответствием прошивки сигнализации Старлайн А93 и марки автомобиля (часто встречается в моделях A 63, E 90). В этом случае требуется внести изменения в программное обеспечение центрального блока.

Если неисправность связана с электронной составляющей охранной системы, то стоит обратиться к специалисту. Автоэлектрик проверит все провода сигнализации, целостность контактов, состояние главного блока. При необходимости производится замена деталей, вышедших из строя, перепайка соединений. При попадании влаги блок подвергается сушке.

При открытии багажника срабатывает сигнализация

Если при открытии замка на задней двери срабатывает сирена, то это может быть связано с несколькими причинами:

Несовместимость прошивки охранной системы с маркой автомобиля. Для устранения проблемы нужно перепрошить сигнализацию. При этом возможна установка не самых новых программ.
Тяжелая дверь или завышенная установка датчика. В данном случае крышка багажника не поднимается на нужную высоту, концевик не срабатывает. В результате система включает защиту. Выявить данную причину легко — достаточно приподнять крышку рукой. Если сирена не включилась, то необходимо отрегулировать положение датчика.
Объединение с датчиком капота. При установке сигнализации датчики капота и багажника могут соединяться 1 кабелем, что ведет к их зависимости друг от друга. В таком случае следует установить диоды в разрыв шнура либо разделить провод в главном блоке.

После диагностики и устранения проблемы багажную крышку можно снова открывать с брелка сигнализации Starline A93.

Багажник не открывается

Одной из причин также могут являться погодные условия, которые влияют на работоспособность датчика В результате он не может корректно передать сигнал от пульта к багажному отсеку.

Стандартные методы решения проблем:

Провести диагностику сервопривода сигналки. Во время открывания багажника должен издасться щелчок. Если его не слышно, значит привод испорчен. В случае неисправности необходимо заменить винтовой зажим, который крепит тягу к устройству открытия багажника.
Проверить проводку на наличие шумов. Если имеются поврежденные элементы, то необходимо заменить предохранитель. Для выполнения таких операций нужно обратиться к электрику в автосервисе.

При сбившихся настройках нужно:

Выключить режим охраны.
Нажать на кнопку Valet пять раз и включить зажигание. На экране коммуникатора появится значок с надписью AF.
После длительного нажатия на третью кнопку и соответствующего звука включится режим настройки. Нажать клавишу 3 еще раз на несколько секунд.
При помощи второй или третьей кнопки выбрать пункт под номером 13 для настройки канала.
Установить значение 1 напротив цифры 13 с помощью короткого нажатия на клавишу один.
Выключить зажигание.

Как открыть замок багажника с брелка сигнализации Старлайн А93

Современные охранные комплексы Старлайн не только обеспечивают защиту авто, но и позволяют управлять дополнительной функциональностью. К примеру, открытием двери багажного отсека по команде с коммуникатора. Чтобы в сигналке Starline A93 открыть багажник с брелка, электронный ключ багажного отсека должен быть подключен через аналоговый канал сигналки.

Чтобы в сигналке Starline A93 открыть багажник с брелка, дополнительный канал должен быть предварительно активирован.

В соответствии с инструкцией к автосигнализации, открывание выполняется по следующей комбинации:

Сначала надо нажимать вторую клавишу коммуникатора. Через секунду после клика выполняется нажатие первой кнопки.
Световые приборы машины моргнут трижды, а коммуникатор издаст три звуковых сигнала.
Если режим охраны запущен, то произойдет открытие замка двери багажного отсека. Когда защитная функция выключена, перестанет работать датчик удара. На экране коммуникатора появится символ в виде открытого багажного отсека. Также на дисплее покажется значок отключения контроллера чувствительности.
Когда дверь багажного отсека будет заперта при включенном режиме охраны, произойдет активация контроллера чувствительности. Также через пять секунд после закрытия заработает зона контроля багажника. Коммуникатор издаст мелодичный сигнал.

Канал CamRip показал, как открывать дверь багажного отсека.

Допускается использование других способов подключения опции:

методом гибкой настройки, его реализация обеспечивает включение функции по сигналу от коммуникатора либо при конкретной последовательности событий;
посредством дополнительного модуля Старлайн Р3;
при использовании режима «Защелки».

Что делать, если при открытии багажника с брелка блокируются двери?

Для устранения проблемы надо откатить прошивку на одну версию назад и еще раз попробовать воспользоваться функцией.

Если проблема заключается в электронной составляющей, то лучше обратиться к специалистам.

Для устранения поломки выполняются действия:

Пульт управления сигнализацией удаляется из памяти микропроцессорного блока и привязывается к модулю заново. Иногда решить проблему можно путем перепрограммирования.
Выполняется диагностика всех электроцепей противоугонного комплекса. Надо проверить провода, подключенные к микропроцессорному модулю. Причина проблемы иногда заключается в их замыкании или обрыве. Повреждение изоляционного слоя также может привести к неполадке. Проверка выполняется квалифицированным электриком с соответствующим тестером.
Производится диагностика работы микропроцессорного блока. Причина его сбоев может заключаться в попадании влаги внутрь устройства. Нужно разобрать корпус модуля, произвести его диагностику на предмет поврежденных элементов и контактных дорожек. Вышедшие из строя компоненты подлежат перепайке, но это надо сделать аккуратно, используя паяльник с тонким жалом. При наличии следов влаги плату следует просушить, но ее нельзя класть на батарею или рядом с газовой печкой. Не допускается просушивание платы строительным или бытовым феном.

Плата микропроцессорного модуля Диагностика целостности контактов разъема

Что делать, если при открытии багажника с брелка срабатывает сигнализация?

Если сигналка Старлайн А93 автоматически активируется при открытии двери багажного отсека, то причина может заключаться в слишком большом весе самой двери багажника.

Кроме этого, причина может быть в завышенной установке контроллера. При подаче команды с коммуникатора замочное изделие отключается от блокировки, но дверь багажника не может открыться.

Она немного приподнимается, но этого недостаточно для срабатывания концевого переключателя, в результате происходит повторная активация защитной функции.

В зависимости от метода подключения концевые переключатели капота и багажного отсека могут соединяться одной электролинией по умолчанию.

В результате они будут независимы относительно друг друга, но их активация будет выполняться синхронно. Для решения проблемы требуется разделение импульсных сигналов, для этого в разрыв электроцепи надо установить диодные элементы.

Если они перегорают, то следует выполнить разделение электроцепей в микропроцессорном блоке.

«Демонстрация функции открытия багажника»

Канал AvtoGSM показал, как выполняется открытие двери багажного отсека и другие функции в автомобиле Киа.
