Как подключить вариатор к бсз схема - адская тачка на прокачку

Технические характеристики

Подробный обзор автосигнализации шерхан логикар 4: характеристики и отличия, инструкция по установке, настройке и эксплуатации Двигатель ЗМЗ 409 Евро 3 имеет повышенные технические характеристики, по сравнению со своим старшим собратом. Так, силовой агрегат, благодаря тому, что сконструирован на базе 406-го, получил высокие технические характеристики и выносливость. Рассмотрим, основные технические характеристики мотора:

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Инструкция по установке

Установить бесконтактное зажигание на УАЗ 469 довольно несложно. Его легко настроить и установить, и надежность зажигания УАЗ может только порадовать. Оно работает очень точно, даже в холодное время года, когда завести машину довольно сложно.

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

дрель;
саморезы;
сверло;
ключ на 38;
ключ рожковый на 13;
ключи накидные и торцовые на 10 и 8.

Узел на машине

Зажигание на УАЗ 469 делается следующим образом:

Сначала двигатель нужно установить на метку ВМТ при помощи 38 ключа. Перед тем как что-либо делать с техникой, нужно запомнить расположение деталей до замены.
Смотрим, как установлен бегунок и распределитель, чтобы потом установить новый в таком же положении. Далее, находим место, где стоит катушка зажигания, на которой находим метку Б + и смотрим расположение проводов и что к чему крепится. После того как все посмотрели, можно откручивать катушку. Снимаем распределительный замок, размещаем коммутатор, а также устанавливаем катушку зажигания и крепим ее к кузову. Подключаем стандартные провода. С коммутатора провода с меткой + крепятся к клемме Б, а к клемме К крепится второй проводок.
Подключаешь распределитель, но гайка не затягивается полностью. К нему необходимо подключить провода от коммутатора. После этого нужно проверить расположение бегунка и распределителя, надеть крышку и подключить все провода в том порядке, в котором они были до замены.
Когда все уже заменено и закреплено, следует запустить двигатель, проверить, как он работает, и отрегулировать неточности.

Автомобиль УАЗ 469 имеет катушку зажигания, которая одновременно является своеобразным трансформатором, преобразующим низкое напряжение в высокое. Когда двигатель работает, то ток проходит через добавочный резистор в первичную обмотку катушки зажигания. Она находится между лапками закрепляющих скоб – в изоляторе.

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

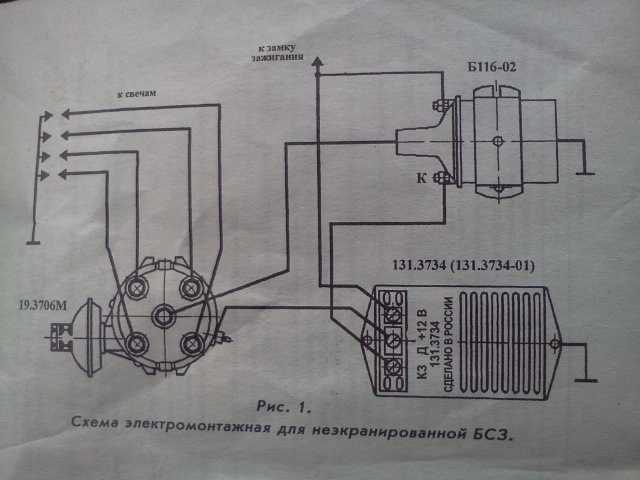

Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом. В результате:

В результате:

Двигатель начинает устойчиво работать на всех режимах;
Улучшается пуск «на холодную»;
Нормализуется расход топлива;
Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Цена замены системы зажигания

Как видите, система зажигания ГАЗ 3307 состоит из многих компонентов. Если говорить о стоимости, то самой дорогой деталью системы является стартер — его стоимость может доходить до пяти тысяч рублей.

Немного дешевле будет стоить генератор с регулятором напряжения, но вот покупка генератора в сборе может вызвать определенные проблемы с поиском детали.

Так выглядит генератор для ГАЗ 3307 Далее, примерно на одном уровне — катушка зажигания и распределитель зажигания — от 600 до 800 рублей.

Как видите, замена даже всей системы зажигания на вашем ГАЗ 3307 не будет стоить больших денег, если работы будут выполнены своими руками. Но, как правило, такое радикальное вмешательство не требуется, и достаточно замены какой-либо одной детали, чтобы вернуть полный функционал системы.

При выборе запчастей следует остерегаться подделок, обязательно брать чек в магазине.

Кроме того, при покупке подержанного авто, следует узнать, вносились ли в систему зажигания какие-либо изменения.

Зачем выставлять зажигание?

Схема подключения узлов в системе зажигания Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
Нормализуется расход горючего, в противном случае он может быть повышенным.
Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Исторический экскурс

История УАЗ 31514 началась задолго до девяностых годов – от легендарного УАЗ 469 в мирные годы хотели получить больше функциональности, что привело к его глубокой модернизации.

В результате чего появилась его «гражданская» версия УАЗ 469Б, которую от предшественницы отличали:

Ведущие мосты лишились бортовых редукторов, обеспечивающих колоссальную проходимость на бездорожье;
С автомобиля сняли предпусковой подогреватель;
Кузов открытого типа комплектовался брезентовым тентом;
Силовым агрегатом служил двигатель УМЗ-414 мощностью 80 л.с.

Рестайлинг

Производитель не стал останавливаться на полученном результате, и в 1993 году вывел в свет новую модель – УАЗ 31514, которая полностью заменила на заводском конвейере УАЗ 469.

Читать также: Шевроле нива без бампера

Силовым агрегатом УМЗ-4178 карбюраторного типа, объемом 2,5 литра;
Также на автомобиль устанавливался двигатель ЗМ3-4021.10, который при равных параметрах выдавал на 3 л.с. больше;
На поздних модификациях устанавливался дизельный двигатель ЗМЗ-5143.1, оснащенный турбонаддувом;
Жесткая крыша стала нормой, и устанавливалась на конвейере;
Передняя подвеска стала пружинной (рекламное видео тех лет строилось именно на этом улучшении);
Автомобиль получил муфту отключения передних колес;
Улучшенный салон стал нормой (сиденья с регулировкой, мягкая обивка, магнитола), в связи с чем изменилась и салонная электропроводка УАЗ 31514.

Особенности электросхемы

Среди самых заметных особенностей УАЗ 31514, отличающих его от предшественников – раздельное лобовое стекло с перенесенными под крышу редукторами стеклоочистителей. Благодаря этому решению проводка УАЗ 31514 получила дополнительный жгут проводов для их подключения.

Также на автомобиле появилась ранее опробованная на предшественнике бесконтактная система зажигания, состоящая из (по порядку):

Низковольтной катушки зажигания;
Транзисторного электронного коммутатора;
Датчика-распределителя (трамблера);
Электрических свечей зажигания;
Блока плавких предохранителей;
Аварийного прерывателя;
Добавочного электрического сопротивления;

Обзор СЗ на знаменитых УАЗах

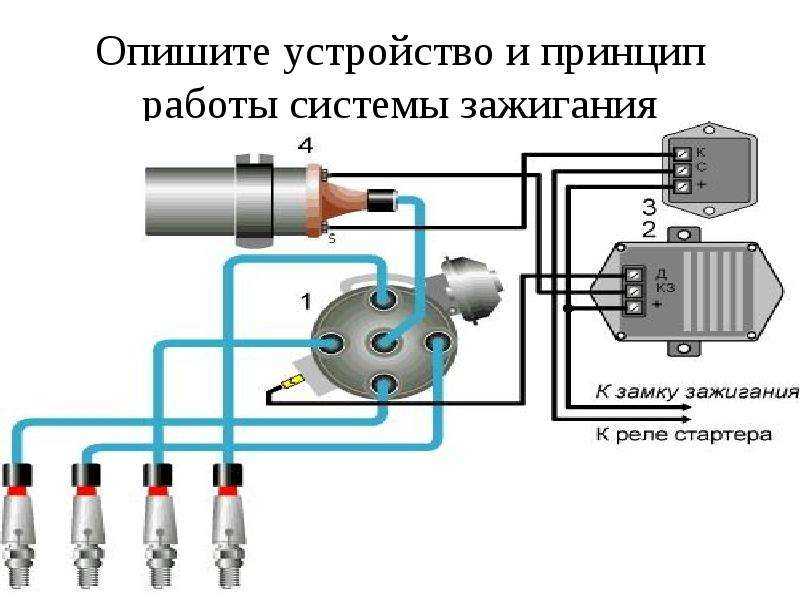

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Система зажигания на УАЗ 469

Систему зажигания на УАЗ 469 можно сделать не только в СТО, но и своими руками. Она состоит из:

катушки зажигания или трамблера;
коммутатора;
аварийного вибратора;
вариатора (добавочного резистора);
свечей зажигания.

Сегодня чаще всего отдают предпочтение бесконтактным системам зажигания. Самым интересным в них является коммутатор.

Если коленвал будет вращаться с частотой в 500 оборотов за минуту, то получится, что на выходе датчика сигнал будет меняться слишком быстро. Используется такой режим, если запускать двигатель стартером. В это время на свечах будет не одна искра, а много, что даст возможность легко и быстро завести машину. Зажигания на УАЗ имеют несложную конструкцию.

Бесконтактное зажигание более удобное в использовании, чем контактное.

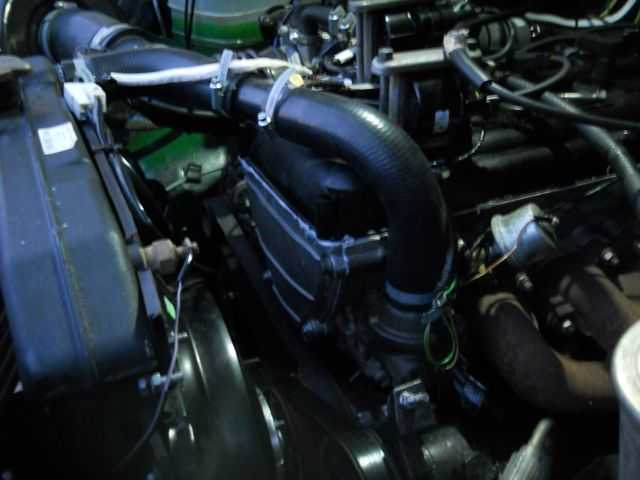

Подкапотное пространство

Основным силовым агрегатом УАЗ 469 долгие годы являлся рядный 4-х цилиндровый УМЗ-451МИ карбюраторного типа. Объем двигателя составлял 2445 куб. см, мощность – 75 л.с.

С данным двигателем производства Уфимского моторного завода УАЗ 469 продержался на заводском конвейере вплоть до 1985 года.

Отличался простой однопроводной 12-ти вольтовой схемой зажигания, которая состояла из (согласно нумерации):

аккумуляторной батареи (АКБ);
механического выключателя «массы»;
электронного регулятора напряжения заряда АКБ;
генератора переменного тока;
амперметра на панели приборов;
замка зажигания (выключателя);
контактной группы прерывателя зажигания;
непосредственно распределителя зажигания (трамблера);
встроенного в распределитель конденсатора;
эбонитовой крышки трамблера с выводами для высоковольтных проводов;
бегунка распределителя зажигания;
свечей зажигания;
провода высокого напряжения от катушки зажигания;
дополнительного сопротивления катушки;
реле стартера;
непосредственно высоковольтной катушки зажигания;
электрического стартера.

Диагностика схемы бесконтактного зажигания с датчиком Холла

Первым делом включаем зажигание и тестером проверяем наличие +12 вольт на выводе «+Б» катушки. Если питания нет — ищем почему, это уже неисправность не зажигания, а проводки. Если нужно просто доехать, то кидаем «соплю» с плюса АКБ на «+Б» и заводимся. Если питание есть, то проделываем следующее:
Проверка катушки:

1. Меряем сопротивление между «Б+» и «К», должно быть 0,4 — 0,8 Ома, в зависимости от типа катушки.
2. Меряем сопротивление между «Б+» и высоковольтным выводом, должно быть от 4,5 до 12 кОм в зависимости от типа катушки.
3. Меряем сопротивление между любым из контактов и массой — не должно быть никакого сопртивления.

Если есть существенные отклонения в параметрах, обрыв или короткое замыкание — катушка дохлая.

Инструкция по установке

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

дрель;
саморезы;
сверло;
ключ на 38;
ключ рожковый на 13;
ключи накидные и торцовые на 10 и 8.

Зажигание на УАЗ 469 делается следующим образом:

Сначала двигатель нужно установить на метку ВМТ при помощи 38 ключа. Перед тем как что-либо делать с техникой, нужно запомнить расположение деталей до замены.
Смотрим, как установлен бегунок и распределитель, чтобы потом установить новый в таком же положении. Далее, находим место, где стоит катушка зажигания, на которой находим метку Б + и смотрим расположение проводов и что к чему крепится. После того как все посмотрели, можно откручивать катушку. Снимаем распределительный замок, размещаем коммутатор, а также устанавливаем катушку зажигания и крепим ее к кузову. Подключаем стандартные провода. С коммутатора провода с меткой + крепятся к клемме Б, а к клемме К крепится второй проводок.
Подключаешь распределитель, но гайка не затягивается полностью. К нему необходимо подключить провода от коммутатора. После этого нужно проверить расположение бегунка и распределителя, надеть крышку и подключить все провода в том порядке, в котором они были до замены.
Когда все уже заменено и закреплено, следует запустить двигатель, проверить, как он работает, и отрегулировать неточности.

Регулировка зажигания УАЗ — достаточно простое занятие. На двигателе в рабочем состоянии очень медленно нужно крутить распределитель, чтобы найти то положение, при котором двигатель будет работать ровно, а обороты будут высокими.

Когда двигатель запускается при помощи стартера, то резистор выключается, а ток поступает в первичную обмотку, не попадая в него, что значительно облегчает запуск двигателя за счет усиленной искры.

Характеристики 417 двигатель УАЗ

Подробный обзор автосигнализации tomahawk tw-9020: характеристики, инструкция по установке, настройке и эксплуатации, отзывы владельцев

Базой для силовой установки УАЗ 417 послужил 414 мотор, выпускавшийся до этого. В сравнении и предшественником, агрегат получил новую головку остова цилиндров, увеличенную степень сжатия. Что касается газораспределения, то появился новый распределительный вал и клапана впуска (сечение стало больше). Головка остова получила округлённый профиль выводных каналов под механизм образования смеси с двумя камерами.

417 двигатель УАЗ характеристики:

Разъяснение	Показатель
Предназначение мотора	«469», «452»
Года выпуска мотора	1989-настоящее время
Горючее мотора	Бензин (А-76)
Нормативы экологии мотора	«Евро-0»
Сколько тактов у мотора	«4»
Объем 417 двигателя УАЗ (л)	2,45
Сплав блока мотора	алюминий
Камера объёмного вытеснения мотора (шт.)	«4»
Размещение камер мотора	рядное, вертикальное
Клапан мотора, итого (штук)	«8»
Порядок работы цилиндров 417 двигателя УАЗ	«один/три/четыре/два»
Камера объёмного вытеснения, поперечник (м)	0,092
Расстояние между крайними положениями вытеснителя (м)	0,092
Сдавливание	7
Мощь мотора (л.с.)	92
Импульс, поворачивающий коленчатый вал (Нм)	172
Масса мотора (кг.)	166
Срок службы мотора (км.)	150000
Питание мотора	карбюратор
Расход бензина: трассасмесьгород (л/сотню)	8,410,614,5
Генератор	3 фазы, 75А, 14В
Зажигание мотора	трамблёр
Система нанесения смазывающей жидкости	давление + пар
Объём масла в 417 моторе (л)	6
Масло для мотора	5W-30 (40), 0W-30 (40)
Расход смазки, (л/1000 км)	0,6
Охлаждение жидкостное	замкнуто, вентиляция
Жидкость охлаждения, количество (л.)	10,7

УАЗ-469:

Силовая установка имеет некоторые особенности, не характерные для моторов такого типа, к особенностям относят:

Уплотнение гильз в остове резиновыми, а не медными кольцами;
Первые моторы выпускались без рёбер жёсткости, позже появилось 4 ребра;
Подача и забор жидкости охлаждения из головки остова;
Объединённый коллектор выпуска;
Купольная форма камеры сгорания.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
Еще один вариант СЗ – электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Читать дальше: Пежо 206 5 дверный хэтчбек

Общая концепция

Общая схема зажигания для моделей УАЗ старых лет выпуска

Эффект от модернизации

В результате:

Двигатель начинает устойчиво работать на всех режимах;
Улучшается пуск «на холодную»;
Нормализуется расход топлива;
Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Параметры	Единицы измерения	Классическая	Бесконтактная
Энергия искрового разряда	мДж	20	60
Время нарастания вторичного напряжения с 2 до 15 кВ	мкс	30	20
Вторичное напряжение max	кВ	26	29,5
Длительность искрового разряда	мс	1,5	2

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

Контактная система зажигания

Бесконтактная система зажигания

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы +	Минусы —
Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ).	Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя.
Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км).	Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься.
Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега.

Плюсы и минусы контактного зажигания

Плюсы +	Минусы —
Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен.	Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование.
Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя.
Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход.

Плюсы +

Минусы —

Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное.

В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность.

Инструкция по установке

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

Зажигание на УАЗ 469 делается следующим образом:

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

Она имеет загнутые концы – датчики расположены вертикально;
Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
Тщательно затяните все крепежные винты, чтобы устранить люфты.
Запустите двигатель.

Переделка

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

Она имеет загнутые концы – датчики расположены вертикально;
Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной Вариант с ровной пластиной

Порядок следующий:

Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
Тщательно затяните все крепежные винты, чтобы устранить люфты.
Запустите двигатель.

Устройство катушки

Подводное зажигание на джипе

Катушка зажигания УАЗ 469 имеет сложную конструкцию:

вывод ввертной с высоким напряжением;
вывод напряжения;
крышка;
пружина контакта;
зажим для низких напряжений;
прокладка для уплотнения;
крепительная скоба;
магнитопроводы;
пластина контактная;
первичная и вторичная обмотка;
прокладки для изоляции;
корпус;
изолятор;
сердечник из железа;
масса изоляционная;
резистор добавочный и его изолятор;
винт и пластина для крепления резистора.

Трамблер выполняет функцию распределения и прерывания зажигания УАЗ 469. Он имеет вакуумный и центробежный регуляторы. Центробежный меняет угол зажигания УАЗ в зависимости от того, с какой частотой коленчатый вал или распределительный валик вращается.

Свечи зажигания бсз являются очень важным элементом. С их помощью в камере сгорания в цилиндрах воспламеняется рабочая смесь и дает хорошую искру для того, чтобы машина быстро завелась. Чаще всего используют свечи А12БС, которые невозможно разобрать, поэтому в случае неисправности нужно иметь в запасе новые, которые можно будет быстро и легко заменить.
