Проверка состояния, регулировка натяжения и замена приводных ремней

2.11 Проверка состояния, регулировка натяжения и замена приводных ремней / Nissan Primera

Проверка состояния, регулировка натяжения и замена приводных ремней

Два раза в год или каждые 10000 км пробега (что наступит раньше)

Проверка состояния

Приводные ремни, иногда называемые ремнями V — образного сечения находятся в передней части двигателя и играют важную роль в работе автомобиля и его отдельных компонентов. Из-за особенностей материала и условий функционирования приводные ремни через некоторое время выходят из строя, и поэтому их состояние следует периодически проверять и регулировать усилие натяжения во избежание серьезных повреждений двигателя.

Количество ремней, используемых на конкретном автомобиле, зависит от установленных на нем агрегатов и систем. Приводные ремни применяются для приведения в действие генератора, рулевого насоса, водяного насоса и компрессора системы кондиционирования воздуха. В зависимости от расположения шкивов один ремень может приводить в действие сразу несколько компонентов. На иллюстрации изображено расположение ремней инжекторного двигателя, на иллюстрации показано, как проложены оба ремня карбюраторного двигателя, если установлен усилитель рулевого управления (сервоуправление). Если усилитель не установлен, применяется только один ремень. Если установлен кондиционер, изображенный на иллюстрации, ремень между генератором и коленвалом приводит в действие еще и компрессор. Если ремень прожимается больше чем задано, необходимо провести регулировку.

Расположение приводных ремней на инжекторном двигателе. Проверять натяжение на местах, обозначенных стрелками

1 — ременный шкив водяного насоса 2 — ременный шкив насоса рулевого усилителя 3 — ременный шкив генератора 4 — ременный шкив коленвала

Расположение приводных ремней на карбюраторном двигателе с усилителем рулевого управления. Проверять натяжение в обозначенных стрелками местах

1 — ременный шкив генератора 2 — ременный шкив водяного насоса 3 — ременной шкив насоса рулевого усилителя 4 — ременной шкив коленвала

Выключите двигатель, откройте капот и отыщите различные приводные ремни в передней части двигателя. Проверяйте натяжение ремня только на холодном двигателе. Если двигатель горячий перед проверкой натяжения должно пройти минимум 30 минут. Некоторые из наиболее часто встречающихся дефектов приводных ремней (проверяйте состояние ремней очень тщательно во избежание их преждевременного разрыва). Пальцами (и пользуясь фонариком, если это необходимо) пройдитесь по всей длине каждого ремня, ощупывая их на наличие трещин и расслоений. Также проверьте, нет ли на ремнях потертостей и заполированных до блеска участков. Каждый ремень должен быть осмотрен с обеих сторон, что подразумевает необходимость его перекручивания для проверки состояния изнаночной стороны. Натяжение ремня проверяется путем крепкого надавливания на него большим пальцем и определения степени его прогиба. Натяжение ремня проверяется в обозначенном стрелкой на иллюстрации месте посередине между шкивами. Величину прогиба измеряйте линейкой. Правило большого пальца гласит, что если расстояние между центрами шкивов составляет от 180 до 280 мм, то величина прогиба должна равняться 6 мм. Если же расстояние между центрами шкивов находится в пределах между 300 и 400 мм, прогиб должен быть 13 мм. Если натяжение отличается от приведенного в Спецификациях, произведите регулировку. Измерение величины прогиба приводного ремня с помощью линейки и измерителя плоскостности. Удостоверьтесь, что линейка перпендикулярна измерителю плоскостности

Регулировка

При необходимости регулировки натяжения ремня в сторону его увеличения или уменьшения это делается натяжителем. Хотя расположение ремней отличается, регулировка осуществляется одним и тем же образом. Ослабьте стопорный болт сбоку натяжителя и поверните соответствующий регулировочный болт, пока натяжение не будет соответствовать требуемому значению. Снова затяните болт и проверьте натяжение.

Замена

Для замены ремня следуйте приведенным выше инструкциям по регулировке, но при этом снимите ремень со шкивов.

В некоторых случаях Вам придется снимать больше одного ремня из-за особенностей их расположения в передней части двигателя. Поэтому, а также из-за того, что ремни имеет тенденцию выходить из строя одновременно, заменять их тоже лучше всего одновременно. Пометьте каждый ремень и соответствующую ему канавку на шкиве, чтобы правильно установить новые ремни.

При покупке новых ремней удобно брать с собой старые, чтобы иметь возможность непосредственно сравнить их по длине, ширине и конструкции.

Проверьте натяжение новых ремней после пробега нескольких сотен километров.

Ремень ГРМ Nissan Primera Р12

Автомобиль Nissan Primera Р12 японского производства имеет хорошие технические характеристики. Его оснащение полностью соответствует уровню автомобилей D-класса. В правильности и стабильности работы любого транспортного средства, как и Ниссан Примера Р12, важную роль играет натяжение ремней и их состояние.

Так как во время движения транспортного средства и работы двигателя на ремни оказывается большое механическое воздействие, они могут по истечении времени стереться, растянуться, что негативно скажется на их передаточных свойствах.

Газораспределительный механизм (ГРМ) автомобиля отвечает за впуск горючей смеси в цилиндрах ДВС и выход отработавших газов. При использовании ременной передачи синхронизацию коленчатого и распределительного валов обеспечивает ремень ГРМ. В современных автомобилях в большинстве случаев производится установка ГРМ с цепной передачей, которая отличается большей надежностью и долговечностью. На автомобилях Nissan ремни используются на некоторых моделях с дизельными двигателями.

Многие владельцы Nissan Primera Р12 используют как оригинальные ремни ГРМ, так и их аналоги, которые ничуть не уступают первым в качестве. Оригинальная деталь имеет артикул 1307754A02 и стоимость его составляет примерно 2500 рублей

Стоит обратить внимание, что в данную сумму не входят натяжные ролики

Что касается аналогов ремней на Ниссан Примера Р12, то с ними можно ознакомиться с помощью приведенной таблицы.

BOSCH 1 987 949 044

Это наиболее популярные аналоги ремней и ремонтных комплектов.

Замена ремня ГРМ

Для того чтобы ремень не подвел во время движения автомобиля по дороге, его нужно периодически проверять на изношенность. Руководство по эксплуатации автомобиля рекомендует проводить проверку не менее двух раз в год или после каждых 10 тыс. километров. А внешний осмотр лучше проводить во время каждого открытия капота.

Смена ремня ГРМ может быть произведена как самостоятельно, так и в специализированном сервисе. Причиной замены может стать растрескивание ремня, при этом его натяжение может соответствовать норме.

Для того чтобы приступить к замене ремня, нужно снять сначала правое переднее колесо, а также с правой стороны защиту из пластика. Она крепится в автомобиле несколькими клипсами и винтами на 10 мм. Защита снимается полностью, включая нижнюю и боковую ее части.

После того, как была снята защита, можно обнаружить натяжной ролик и получить удобный доступ к нему. Такой обзор помогает оценить состояние ремня. Чаще всего, оригинальный японский ремень ГРМ служит очень долго и вполне оправдывает свою. Если удалось приобрести оригинальную запасную часть или качественный аналог, то это гарантирует длительную беспроблемную работу двигателя.

Для начала смены ремня необходимо на головку болта натяжного ролика надеть длинный ключ и при помощи рычага опустить ролик вниз. Данная процедура происходит до тех пор, пока ремень не ослабеет, а пара проушин натяжителя не совпадет с отверстиями для фиксирующего штифта. Штифтом может быть любой подходящий для этого инструмент

Важно, чтобы он вошел в эти два отверстия

После того, как вставлен штифт, ключ с ролика можно убрать. Ремень в этом случае остается ненатянутым, а расслабленным и поэтому легко снимается со всех механизмов. Однако снимая ремень ГРМ, нужно постараться запомнить его изначальное расположение, например, сфотографировать.

Далее правильно будет проверить рукой все вращающиеся детали. Это делается для того, чтобы понять в каком состоянии находятся подшипники

Необходимо уделить внимание всем роликам: их нужно пошатать относительно их оси. В случае, если будет слышно поскрипывание, сухое вращение или иные нехарактерные для деталей машины звуки, то проблемные детали следует заменить

Особое внимание нужно обратить на подшипник ролика NSK 6203DUL1. После тщательной проверки всех деталей можно приступить к замене ремня ГРМ

Японский ремень ГРМ выглядит как на ниже представленной фотографии. Рекомендуется новый ремень сравнить с тем, который стоял на автомобиле изначально.

Ремень ГРМ следует установить согласно той схеме, которая существовала до смены. Канавки должны встать на свое место. Далее необходимо все тщательно перепроверить.

Ключ нужно снова надеть на болт ролика и слегка провернуть его вниз. Это движение поможет убрать стопор. Далее ремень нужно несколько раз оттянуть вниз за нижний провис. В итоге получается равномерная натяжка. После этого можно запустить двигатель.

Поэтапное описание замены цепи ГРМ QG18DE

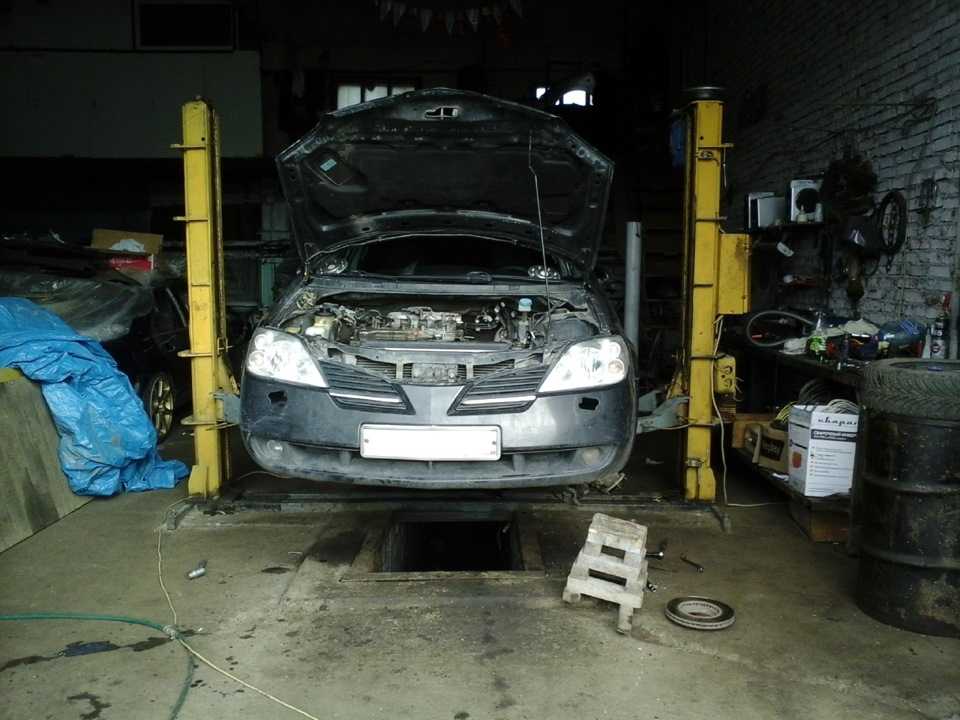

Работы проводят в гараже с ямой или на подъемнике. Порядок работ следующий:

1. Откручивают колесные болты переднего колеса со стороны шкива коленвала.
2. Приподнимают домкратом, откручивают колесо, ставят автомобиль на упоры.
3. Демонтируют защиту двигателя QG18DE и подкрылок колесной арки, чтобы был доступ к шкиву коленвала.
4. Сливают охлаждающую жидкость и масло.

Демонтаж крышек и шкива

1. Выкручиваем свечи зажигания.
2. Снимаем приводные ремни навесного оборудования. Придется отсоединить разъемы датчиков, убрать воздушные и гидравлические шланги, провода.
3. Откручиваем болт шкива коленвала. Ключ на 27 ставят на задержку (упирают в неподвижную часть автомобиля), срывают стартером, затем откручивают. Понадобится съемник. Затем демонтируем шкив водяной помпы.
4. Снимаем крышку клапанов и боковую (лобовую) крышку QG18DE.
5. Демонтируем поддон.

В первую очередь обратите внимание на шток натяжителя. Если он находится в полностью выдвинутом положении, то это указывает на износ привода. Проверьте состояние ремня навесных агрегатов

Проверьте состояние ремня навесных агрегатов.

Установка привода ГРМ по меткам

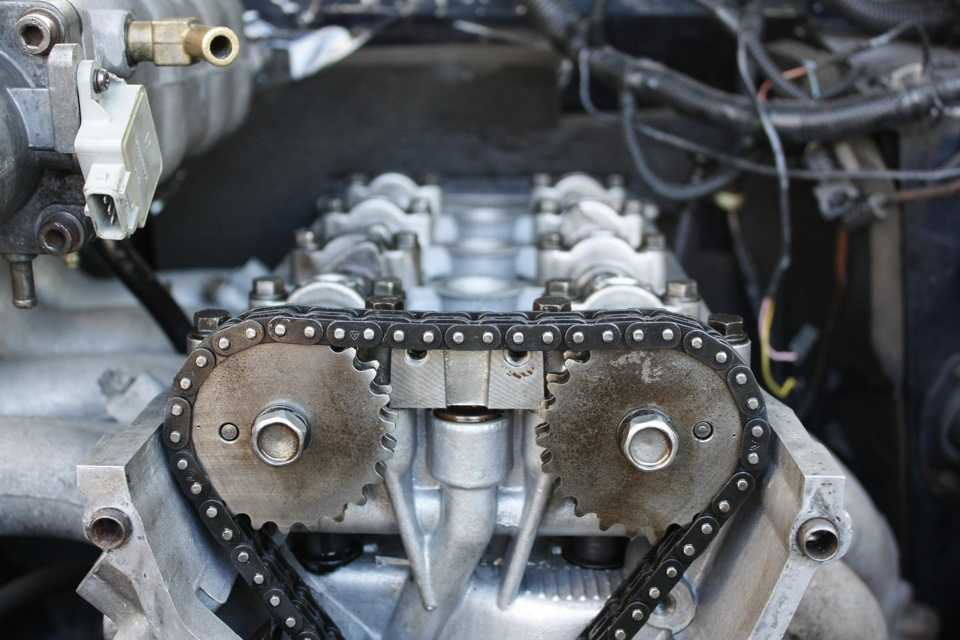

1. Вращая коленвал по часовой стрелке, совмещаем все метки на цепи ГРМ (золотистого цвета) и звездочках распределительных валов (РВ) в положении ВМТ поршня первого цилиндра.
2. Когда поршень первого цилиндра находится в ВМТ, черная метка звена должна совпадать с меткой на звездочке КВ.

Перед заменой привода, отметьте для себя положение звездочек на валах. Шпонка КВ располагается сверху.

Чтобы легче снять цепь ГРМ, демонтируют натяжитель с планкой, успокоитель. Затем откручивают болты крепления звездочек РВ, снимают их, затем замена в обратном порядке. Установите комплектующие детали на место. Убедитесь, что метки совпали, проверните вручную коленвал до совпадения меток при положении поршня в ВМТ. Момент затяжки болта крепления звездочки впускного распределительного вала — 88-90 Нм, а болта выпускного вала — 110 Нм. Далее ставят лобовую крышку, поддон и крышку клапанов в обратном порядке.

Сборка

Перед сборкой все сопрягаемые металлические поверхности промывают бензином, обезжиривают. Подготавливаем поверхности на блоке цилиндров под поддон, крышки привода и клапанов. Совет: приложите лобовую крышку к блоку цилиндров двигателя QG18DE, отметьте места сопряжений, чтобы знать куда наносить герметик.

1. На лобовой крышке вставляем сальник коленчатого вала.
2. Далее следует: нанесение герметика, замена сальников помпы и масляного насоса. Переворачиваем крышку, наносим герметик в канавки и на сопрягаемую поверхность крышки.
3. Устанавливаем боковую крышку. Аккуратно прикладываем к блоку, наживляем два болта снизу и один вверху, где прокладка ГБЦ. Забиваем в отверстие штифты 8 мм. Наживляем остальные болты крепления.
4. Готовим поддон и нижнюю поверхность блока цилиндров.
5. Устанавливаем поддон на место. Вставляем втулку масло насоса. Ф
6. Ставим шкив. Перед снятием нанесена метка. Протягиваем до совмещения метки. Можно чуть больше. Момент затяжки от 110—130 Нм.

Затем, в обратном порядке устанавливаем все, что демонтировали. Протяжку болтов делайте согласно рекомендациям мануала по ремонту. Там указаны моменты затяжек болтов крепления. Не торопитесь запускать двигатель. Залейте масло, антифриз. Убедитесь, что нет протечек. Подсоедините минусовую клемму аккумулятора, запустите двигатель. Сравните работу до и после замены цепи ГРМ двигателя QG18DE

Алгоритм замены своими руками

На сегодняшний день существуют однорядные и двухрядные цепи ГРМ. Они отличаются количеством звеньев (114 и 116). Каждая из этих разновидностей имеет свои преимущества и недостатки:

1. Например, первые увеличивают мощность двигателя, снижают его шумность.
2. Экземпляры с двумя рядами характеризуются надежностью и повышенным ресурсом.

Для замены изношенного цепного привода понадобятся следующие инструменты:

• специальный ключ для регулировки натяжения;
• большая отвертка или «фомка»;
• натяжной инструмент;
• автомобильный набор гаечных ключей;
• специальное устройство для снятия стопорных колец;
• устройство для фиксации маховика.

Перед этой процедурой нужно обесточить АКБ, сняв с нее клеммы. Работы по замене цепного привода нужно проводить по следующему алгоритму:

• вначале снять кожух газораспределительного механизма;
• демонтировать картерную защиту двигателя, открутив болты ключами на 13,17;
• выкрутить крепежные элементы компрессора, снять ремень;
• убрать бачок жидкости для ГУР, патрубки системы охлаждения автомобиля;
• выкрутить крепежные элементы генератора, отсоединить от него клемму, снять этот агрегат для облегчения доступа до цепи ГРМ;
• открутив болты, снять шкив помпы;
• на последнем этапе снять защиту цепи газораспределительного механизма, демонтировать изношенный цепной привод.

После проведения демонтажа следует можно переходить к установке нового элемента:

• вначале зафиксировать маховик, сняв стартер, закрепив вместо него устройство фиксации;
• во время регулировки муфты поставить коробку передач в нейтральное положение;
• прокрутить муфту по часовой стрелке на 11 оборотов;
• закрепить коленчатый вал, вставив болт на место заглушки;
• отметить положение маховика, чтобы по метке регулировать цепь;
• извлечь держатель подушки двигателя;
• снять крышку зубчатого шкива, установить новую цепь ГРМ, заменив по необходимости изношенные ролики;
• в конце процесса закрепить натяжитель.

После затяжки болтов коленчатого вала необходимо сверить расположение метки на маховике. При совпадении произвести сборку в обратном съему порядке.

Таким образом, задача цепи ГРМ является довольно сложной, поэтому новичок вряд ли справится с этим. Если автомобилист не уверен в своих силах, то лучше обратиться за профессиональной помощью на СТО.

Источник

Пошаговая инструкция

Сначала необходимо демонтировать масляный сепаратор и крышку, закрывающую клапана. Здесь нужно немного постараться, так как открутить придется 13 гаек. Между крышкой и головкой расположена резиновая прокладка, так вот, нужно очень постараться, чтобы она осталась невредимой. Теперь нам видна сама цепь, если натяжной ролик будет выдвинут. Делаем ее визуальный осмотр и окончательно принимаем решение относительно ее замены.

Теперь ставим машину на нейтралку, при этом вывернув руль вправо. Нам необходимо провернуть коленвал по часовой. Для этого накидываем головку на гайку, которой крепится звездочка, и начинаем проворачивать. Поршень должен находиться в первом положении. Если это не так, то ставим его в это положение вручную. Штифт должен располагаться между 6 метками на звездочке коленвала. Если метки будут вам не видны, следует произвести проворот коленвала.

Теперь внимание: расположение всех деталей в этот момент нужно записать или лучше – зарисовать. Теперь на распределительном валу выбираем звездочку, которая, по вашему мнению, является наиболее изношенной

Ее нужно снять. С ней мы отправимся в магазин, когда пойдем покупать цепь.

Теперь вместе с направляющей вынимается ролик натяжения цепи.

Следующий шаг – демонтаж распределительных валов. Не путайте верхние метки. Вам будет намного проще, если вы обозначите их при помощи маркера. После снятия одного распределительного вала крепление нужно поставить на место установки, но не закрепляя его, а всего лишь наживив

Эта мера предосторожности необходима для того, чтобы не потерять крепление

Сейчас нам необходимо снять старую цепь со звездочки. Сделать это можно, разъединив одно из звеньев. При необходимости можно воспользоваться напильником

Позвольте дать вам один совет: покупая цепь в магазине, обращайте особое внимание на то, чтобы она была с замком. Снять ее будет намного проще

Снимаем цепь.

Метки сразу могут и не установиться на изначальные позиции, потому что на кулачки будет давить пружина. Возможно, вам придется заменить не только цепь, но и звездочки. Принять такое решение можно после того, как новая цепь будет приложена к одной из звездочек, и таким образом будет проанализирован люфт. Если он достаточно большой, звездочки однозначно нужно менять.

Надевается новая цепь следующим образом: новая и старая цепи разъединяются. Это будет сделать намного легче, если на цепях находятся замки. Теперь к обоим концам старой цепи подсоединяем новую. Таким образом у вас должна получиться одна длинная цепь. Здесь нам очень понадобится помощник. Он будет вращать коленчатый вал, а вы подавать цепь. Через некоторое время старая цепь выйдет, а новая окажется зацепленной. Само собой, после этого старая цепь отсоединяется, а новую следует замкнуть. Главную часть работы можно считать выполненной.

Теперь нужно установить коленчатый вал в положение, в котором он находился изначально. Не пугайтесь, если метки не совпадут. Это может произойти из-за того, что пружина давит на кулачки, из-за чего и происходит смещение. Сейчас берем цепь справа и натягиваем ее. Теперь ее следует надеть на звездочку правого распределительного вала. Производя это действие, стараемся делать так, чтобы распределительный вал принял нужное нам положение. Возможно, правый распредвал придется вывернуть немного по часовой, так как пружины в свободном положении будут постоянно тянуть его назад. Звено цепи, попавшее на отмеченный зуб, должно быть помечено. Используйте для этого краску или тот же маркер. После этого отсчитываем 21 звено и следующее – помечаем. Именно это звено надевается на помеченный зуб звездочки левого распределительного вала. Теперь цепь устанавливается на звездочку левого распредвала.

Затем устанавливается натяжитель. Чтобы цепь приняла верное положение, нужно 2-3 раза прокрутить коленвал. Помните, что крепежи звездочек должны быть натянуты должным образом. Устанавливаем направляющую цепи, крышку клапана, сепаратор и свечи. После этого процедуру замены цепи можно считать проведенной.

Замена цепи ГРМ на QG18DE, QG16DE Nissan Primera 2001-2007

Инструмент:

• Набор торцевых головок
• Молоток
• Съемник для шкива
• Отвертка плоская
• Кусачки
• Брусок из дерева
• Набор ключей
• Разводной ключ
• Домкрат
• Выколотка

Детали и расходники:

• Цепь ГРМ Nissan 13028-4M51A
• Планка натяжителя цепи Nissan 13091-7J600
• Направляющая цепи ГРМ Nissan 13085-7J600
• Масло
• Фильтр
• Ремень генератора
• Кольцевые уплотнения помпы (2 шт.) и масляного насоса 15066-5E510 (2 шт.).
• Герметик
• Очиститель карбюратора
• Тормозная жидкость в качестве раскислителя ржавчины

Примечание:

1. Передняя крышка головки цилиндров

2. Звездочка распредвала (впуск)

3. Шайба

4. Звездочка распредвала (выпуск)

5. Натяжитель цепи

6. Пружина

7. Плунжер натяжителя цепи

8. Направляющая цепи ГРМ в месте изгиба

9. Кольцевое уплотнение

10. Регулировочный рычаг насоса гидроусилителя

11. Шкив коленвала

12. Передний сальник

13. Передняя крышка

14. Направляющая натяжителя цепи ГРМ

15. Установочный штифт

16. Цепи ГРМ

17. Ведущая втулка масляного насоса

18. Звездочка коленвала

19. Кольцевое уплотнение (с заплечиком)

20. Вспомогательный болт головки цилиндров

Перед установкой нанесите свежее моторное масло на компоненты, отмеченные на рисунке.

Снятие

1. Закатите автомобиль на подъемник.

2. Отсоедините кабель заземления от аккумулятора.

3. Снимите ремни привода вспомогательных агрегатов (компрессора кондиционера, генератора и водяного насоса, гидроусилителя рулевого управления, более подробно здесь.)

4. Снимите с коленчатого вала шкив привода вспомогательных агрегатов. Более подробно здесь.

5. Снимите головку блока цилиндров. Более подробно здесь.

6. Снимите водяной насос.

7. Выверните два болта крепления регулировочного кронштейна насоса гидроусилителя рулевого управления и снимите кронштейн.

8. Снимите масляный картер. Более подробно здесь.

9. Выверните два болта крепления маслоприемника и снимите его.

10. Выверните десять болтов крепления крышки цепи привода газораспределительного механизма.

11. Снимите крышку.

12. Снимите втулку масляного насоса и снимите цепь.

13. Внимательно осмотрите башмаки натяжителя и успокоителя цепи. Если на них есть следы износа, замените башмаки, вывернув болты их крепления.

14. Установите цепь привода газораспределительного механизма на шестерню коленчатого вала, совместив синюю метку на цепи с меткой на шестерне, и аккуратно уложите цепь на башмаки натяжителя и успокоителя.

15. Установите крышку цепи газораспределительного механизма в обратном порядке, предварительно очистив ее от остатков старого герметика, заменив уплотнительные кольца и нанеся новый герметик, как показано на фото.

16. Установите головку блока цилиндров в порядке, обратном снятию.

17. Установите на место втулку масляного насоса.

18. Установите на коленчатый вал шкив привода вспомогательных агрегатов.

19. Установите все остальные ранее снятые детали в порядке, обратном снятию.

Проверка после установки

С тем чтобы дать герметику затвердеть, проводите проверку не менее, чем через 30 минут после выполнения последней операции по установке компонентов на герметик. Прогрев двигатель, проверьте, нет ли утечки моторного масла из компонентов.

ПОЛЕЗНЫЕ СОВЕТЫ

Обратите внимание, на крышку головки. Она очень тонкая, и имеет имеет внутри направляющие, которые очень нежелательно повредить при демонтаже

В статье не хватает :

• Качественных фото ремонта
• Фото инструмента
• Фото деталей и расходников

Замена цепи Ниссан Максима

Автомобиль Nissan Maxima производится с 1984 года, всего представлено восемь поколений этой модели. Линейка силовых агрегатов не блещет разнообразием, на машинах устанавливаются только V-образные 6-цилиндровые моторы, в основном это двигатели серии VQ (VQ30DE, VQ35DE) объемом 3,0 и 3,5 л.

Газораспределительный механизм ДВС VQ можно назвать самым сложным из всех «ниссановских» моторов, в комплект ГРМ входит:

• три цепи (одна основная и две – привода балансирных валов);
• две большие звездочки распредвала;
• четыре малых звездочки распредвалов;
• одна звездочка коленвала;
• пять натяжителей;
• башмак (боковой успокоитель);
• верхний успокоитель.

Цена комплекта достаточно дорогая, в среднем полный набор деталей ГРМ стоит от 6,5 до 9,5 тыс. рублей.

Чтобы произвести замену цепи Ниссан Максима (для примера возьмем Nissan Maxima QX А32), необходимо:

• снять компрессор кондиционера;
• демонтировать генератор;
• произвести съем насоса ГУР;
• снять датчики распредвалов и коленвала;
• демонтировать шкив коленвала;
• снять стартер.

Далее следует слить масло с картера двигателя, открутить сначала болты нижнего картера, затем демонтировать основной поддон. Чтобы легче было производить замену деталей ГРМ, лучше снять радиатор, необходимо будет произвести демонтаж и правой подушки двигателя. Для снятия опоры ДВС нужно будет домкратить сам мотор, затем можно снять переднюю крышку двигателя.

После снятия крышки следует сначала выставить метки на шестернях, а затем уже демонтировать все детали газораспределение механизма:

• гидравлический натяжитель (слева, если смотреть на мотор спереди);
• верхний успокоитель;
• башмак;
• большую цепь.

Сама по себе работа по замене цепи ГРМ на «Максиме» трудоемкая и сложная, лучше ее доверить профессионалам.

Замена Ремня Генератора Ниссан Примера Р12 ~ AUTOTEXNIKA.RU

Проверка и подмена приводного ремня Nissan

Хорошего времени суток, почетаемые читатели JRepair.ru! Сейчас мы поведаем о ремонте автомобиля марки Nissan. А конкретно, о том, как поменять приводные ремни в вашем автомобиле. Принцип подмены приводного ремня фактически схож во всех моделях марки Nissan. Мы разглядим подмену приводных ремней на Nissan Primera.

Приводные ремни на автомобиле Ниссан Примера имеют V-образную форму поперечного сечения, находятся на фронтальной стороне мотора и обеспечивают гибкую передачу вращательного движения от шкива ведущего коленчатого вала на шкивы генератора, компрессора управляющего гидроусилителя и водяного насоса.

Зависимо от комплектации автомобиля может употребляться одно либо двухременная передача. Замена грм ниссан кашкай 1.6, грм ниссан тиида 1.6, +на ниссан ноут 1.4, замена ремня грм. Замена ремня генератора опель вектра. Nissan primera | замена ремня привода генератора | ниссан.

Как легко установить ремень генератора форд фокус замена ремня грм на форд фокус 2. Качество передачи находится в зависимости от состояния и натяжения ремней.

Потому что в процессе работы мотора на приводные ремни действуют огромные механические нагрузки, направленные на растяжение и трение, то они с течением времени стираются и растягиваются, что негативно сказывается на их передаточных свойствах.

Как осуществлять проверку ремня

Для предотвращения порыва ремня и отказа в работе мотора нужно временами создавать проверку состояния приводных ремней.

Неотклонимая проверка ремней согласно управлению по эксплуатации автомобиля проводится 2 раза в год во время перевода авто на сезонный режим эксплуатации либо через очередные 10 тыс. км. пройденного пути при выполнении работ по техническому обслуживанию по форме ТО-А.

Но наружный осмотр состояния и грубую проверку натяжения пальцем рекомендуется проводить почаще, каждый раз, когда раскрывается капот для подмены масла, воды, антифриза, тормозной воды, проверки аккума либо уровня масла в картере.

Порядок выполнения осмотра ремней

1. Перед проведением осмотра требуется выключить движок и выдержать 30 минут, чтоб он остыл до температуры среды.
2. Открыть капот и провести зрительный осмотр состояния приводных ремней. Замена ремня генератора и ролика натяжителя шкода октавия. На ремне не должно быть трещинок, засаленных и отполированных участков, отслоений нитей либо повреждённых частей. Замена генератора nissan primera 3 12 снимите направляющий ролик ремня привода вспомогательных. Осмотр проводить при помощи фонарика, прощупывая пальцами внутреннюю и внешнюю стороны ремня по всей его длине.

   При наличии очевидных изъянов в виде трещинок и возникновении бахромы, также очень стёртых участков следует в первом же автосервисе провести подмену ремня.

3. Проверить натяжение ремня. Грубая проверка натяжения проводится надавливанием огромным пальцем на ремень посреди его длины меж шкивами. Своими руками #5 2:32. Авто_ремонт замена приводного ремня генератора форд фокус. При расстоянии меж шкивами 18-28 см прогиб ремня должен быть 6 мм, при расстоянии меж шкивами 30-40 см прогиб не должен превосходить 13 мм. Бывалые водители и механики ощущают пальцем силу натяжения ремня.

   Замена ремня генератора на opel astra g. При появлении колебаний необходимо измерить величину прогиба ремня при помощи линейки.

   Для этого необходимо:

4. положить на шкивы ровненькую рейку;
5. концом деревянной линейки нажать на середину участка ремня меж шкивами и замерить величину отличия ремня от внутренней грани рейки.
6. При превышении обозначенных норм нужно выполнить регулировку натяжения ремня.

Ремень

приводной, кондюкаNissan 11920-9F615Ремень приводной, гидроусилителяNissan 11950-9F610 Ролик .

как заменить ремень генератора

наNissan primera p12 1.9 dci.

Как проводить регулировку приводного ремня на Ниссан

Необходимо помнить, что слабое натяжение ремня чревато преждевременным выходом его из строя и неустойчивой работой двигателя, а сильное натяжение ремня приводит к преждевременному разрушению подшипников на валах генератора и компрессоров. Поэтому сила натяжения ремня (прогиб) должна соответствовать установленной норме.

Регулировка натяжения производится с помощью изменения положения натяжного ролика. Для этого:

• следует ослабить фиксирующую гайку натяжного ролика;
• далее, поворачивая регулировочный болт положения ролика, установить правильную величину прогиба ремня;
• затянуть фиксирующую гайку натяжного ролика;
• запустить мотор на 5 минут;
• выключить мотор и проверить натяжение ремня.

Если требуемое натяжение ремня не достигается даже при крайнем положении прижимного ролика, то следует заменить приводной ремень.
