Устройство втягивающего реле стартера и его замена + видео

Признаки и причины выхода из строя реле

О поломке во втягивающем реле свидетельствуют два признака:

при включении зажигания слышится щелчок сработавшего реле, но стартер не работает, иногда он может включиться, но только после нескольких попыток;
стартер включается с высокой скоростью, но зацепления бендикса с маховиком не происходит.

Причин неисправности реле может быть несколько:

Одна из обмоток перегорела, произошло межвитковое замыкание или пробой на массу;
контактные пластины залипли или их поверхность выгорела и не обеспечивает надежный контакт;
возвратная пружина ослабла или деформировалась;
вилка соскочила со своего места или деформировалась.

Принцип работы втягивающего реле

Реле представляет собой достаточно сильный электромагнит с двумя обмотками. Сердечник в устройстве подвижный.

Электрическая схема втягивающего реле.

К одному концу сердечника прикреплена медная контактная пластика. Второй конец имеет зацепление с концом коромысла вилки, связанной с бендиксом.

В состоянии покоя сердечник на 2/3 находится вытянутым наружу из катушки. В таком положении его удерживает пружина.

При включении стартера замком зажигания перемыкаются контакты и на тяговую обмотку реле подается электрический ток.

Возникает электромагнитное поле, которое стягивает сердечник, преодолевая сопротивление возвратной пружины и сжимая ее.

При перемещении сердечника медная пластина плотно прижимается к контактам, в крышке реле.

К одному из них подходит кабель от плюсовой клеммы аккумулятора, второй соединяется с обмотками статора и ротора стартера.

После замыкания контактов стартер начинает вращаться.

Одновременно движение сердечника смещает вилку, которая подает бендикс вперед по валу ротора статора, вводя его в зацепление с маховиком двигателя.

В момент включения зажигания ток идет по тяговой обмотке, после чего она отключается и удержанием сердечника в рабочем положении занимается удерживающая обмотка.

При выключении зажигания, прерывается подача тока на контакты втягивающего реле.

Сердечник больше не удерживается электромагнитной силой и под влиянием пружины возвращается в нерабочее положение.

При этом размыкаются контакты подачи напряжения на стартер, а вилка идет назад, выводя бендикс из зацепления с венцом маховика.

Принципиальная схема стартера.

Как видим, в случае поломки втягивающего реле, это приведет к тому, что стартер не сможет нормально заводить двигатель автомобиля.

Как работает втягивающее реле.

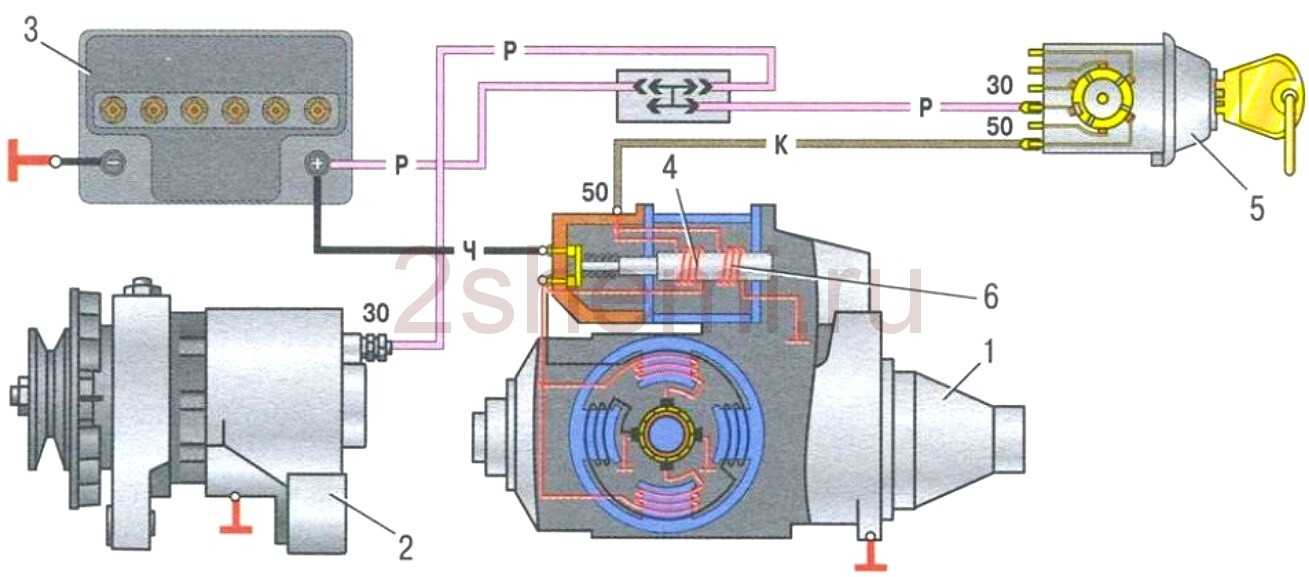

Схема подключения стартера ВАЗ 2106

стартер;
генератор;
аккумуляторная батарея;
втягивающая обмотка тягового реле;
выключатель зажигания;
удерживающая обмотка тягового реле

1 – крышка со стороны привода;	14 – крышка реле;
2 – стопорное кольцо;	15 – контактные болты;
3 – ограничительное кольцо;	16 – коллектор;
4 – шестерня привода;	17 – щетка;
5 – обгонная муфта;	18 – втулка вала якоря;
6 – поводковое кольцо;	19 – крышка со стороны коллектора;
7 – резиновая заглушка;	20 – кожух;
8 – рычаг привода;	21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;	22 – корпус;
10 – удерживающая обмотка тягового реле;	23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;	24 – якорь;
12 – стяжной болт реле;	25 – обмотка якоря;
13 – контактная пластина;	26 – промежуточное кольцо.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности ЗЗ

Чаще всего повреждения замка зажигания «Калины» связаны с его механической частью. В этом случае невозможно повернуть ключ в нужное положение. Неисправность не возникает, что называется, на ровном месте. Как правило, в течение нескольких месяцев наблюдаются частые заедания ключа, которые устраняются его покачиванием в личинке.

Редко, но бывают случаи выхода из строя и электрической составляющей замка зажигания «Лады-Калины». В основном они сводятся к отсутствию контакта при включении. Характерно это только для замков с большим сроком эксплуатации. Правда существует еще одна распространенная причина подгорания контактов – сам автовладелец.

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

Защищает стартер от замыкания контактов в зажигании.
С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Запуск двигателя без стартера с АКПП методом замыкания

Этот способ подходит не для всех автомобилей, а только на тех, где возможен открытый доступ к приводному устройству компрессора. Для запуска понадобится крепкая верёвка диаметром 5-7 мм и прочная палка круглого сечения размером около одного метра (можно использовать простой черенок лопаты). Суть пуска в передаче крутящего момента от шкива компрессора кондиционера на маховик коленчатого вала.

Штатный ремень привода на шкиве компрессора снимается.
Один конец верёвки наматывается на маховик коленвала.
Второй конец через подготовленную палку, которая закрепляется горизонтально на двигателе, на шкив компрессора.
Включают зажигание одновременно с кондиционером.

Мощности включённого компрессора обычно хватает для того, чтобы провернуть коленчатый вал двигателя и срабатывании искрообразования.

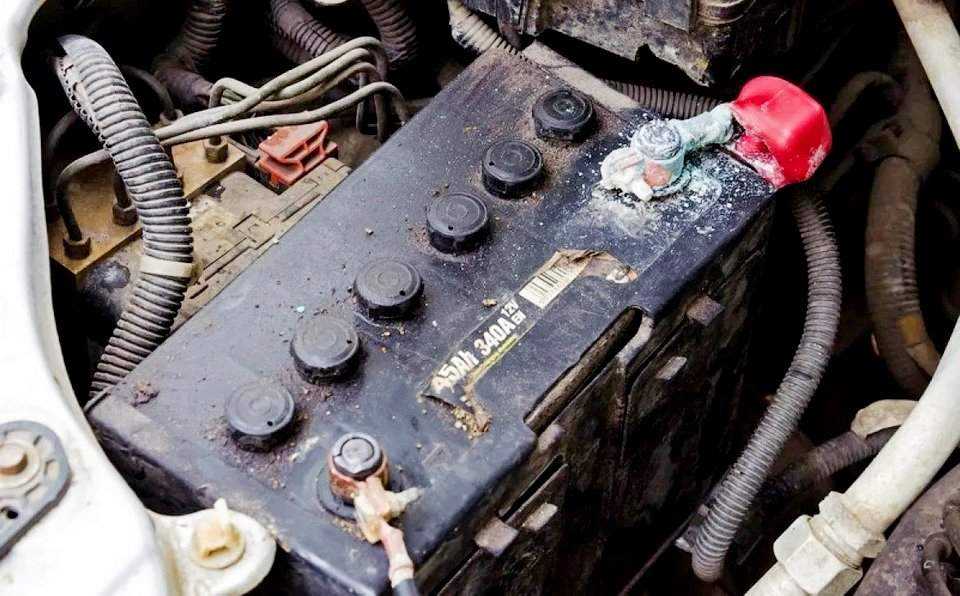

В результате окисления напряжение в цепи падает и стартеру не хватает мощности для прокрутки маховика коленвала. Для устранения этой причины необходимо зачистить контакты мелкозернистой шкуркой, удалив окислы, и обработать их антикоррозионным составом. Если эти меры не приводят к нормальной работе стартера, то требуется более серьёзная диагностика.

Для грамотного пуска двигателя путём замыкания стартера на автомобилях с автоматической коробкой передач необходимо учитывать электрическую схему соединений его узлов. Типичная ошибка автомобилистов при попытке замкнуть стартер – перемкнуть две выводные клеммы контактов отвёрткой. В этом случае электродвигатель срабатывает, но тяговое реле остаётся отключенным и не подключается обгонная муфта. Замыкать напрямую силовые выводы стартера не рекомендуется.

В любом стартере имеется три плюсовых контакта «В», «М», «S» и один минусовой – 8, который всегда подключен к корпусу. Вывод «В» всегда находится под напряжением постоянного тока от аккумуляторной батареи. Порядок действий:

Прежде чем замкнуть контакты нужно найти клемму «S». На современных стартерах она выглядит в форме защитного кожуха-лепестка.
Внимательно проследите отличие контактов «В» и «М» — постоянно подключенный «В» имеет маркировку « 12».
Для запуска стартера замыкаются контакт «В» и клемму «S».
Замыкание производится кратковременно и только после подключения «нейтраль».
Запрещается замыкать контакты «В» и «М»!

Выводной контакт «В» здесь закрыт резиновым защитным кожухом, а клемма тягового реле «S» находится под пластиковым штекером, который перед замыканием необходимо снять.

При замыкании контактов соблюдайте технику безопасности: тяговое реле автомобиля на холостом ходу потребляет от 30 до 100 А, а пусковая сила тока может доходить до 600 А. Работать необходимо в изоляционных перчатках, в случае «прикипания» отвёртки или ключа следует немедленно снять клемму минус с аккумуляторной батареи. Напряжение работы стартера 12 В не опасно, но при ошибках можно сжечь предохранители или проводку.

Самым главным недостатком минусом в этом способе запуска стартера является то, что можно легко сжечь катушку зажигания. Именно поэтому специалисты рекомендуют проводить такое действие только один раз. Но иногда двигатель не запускается таким методом, поэтому причина кроется гораздо глубже.

Также стоит учитывать, что в тех местах, где отвертка соприкасается с клеммой, выдается ток до 50 А. Она может, легко прикипеть, а также пойдет отдача в руку, ее можно быстро удалить при помощи рожкового ключа.

Самым популярным способом среди водителей является запуск с толкача, для этого в помощь нужны пару человек. Этот вид запуска прекрасно подходит для Ваз 2110, лучше всего запуск производить на небольшом спуске. Чтобы запустить автомобиль Ваз 2110 с толкача, необходимо чтобы помощники уперлись руками в багажник, водитель в это время включает 2 или 4 скорость. И здесь главное чтобы как можно лучше разогнать автомобиль, только так автомобиль быстрее заведется.

Сам по себе стартер деталь не сложная, но считается одним из главных элементов автомобиля. И чаще всего он может выйти из строя из-за окислившихся контактов, обрыва провода, а также может быть, неисправна электрика автомобиля. Именно поэтому стоит проводить ревизию этой детали.

Конструкция стартера

Агрегат, используемый для запуска двигателя автомобиля, по своей сути является компактным и мощным электродвигателем, конструкция которого дополнена несколькими специфическими деталями:

Расположенным на валу якоря бендиксом (обгонной муфтой), необходимым для передачи крутящего момента от электромотора на коленчатый вал ДВС.
Вилкой, продольно перемещающей муфту по валу якоря. Она установлена в передней крышке (маске) стартера.
Втягивающим реле, приводящим в движение вилку и замыкающим электрическую цепь, по которой ток поступает на обмотки электромотора. Оно, как и вилка, установлено на передней крышке.

Передача крутящего момента к бендиксу может производиться напрямую или через повышающий крутящий момент планетарный редуктор, который монтируется в основном корпусе узла, его передней или задней крышке.

Устройство втягивающего реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

Сердечник, который также называют якорем или ротором. Сердечник изготавливают из магнитного либо намагничиваемого сплава, либо выполняют в виде стального стержня с обмоткой.
Приводной шток, закреплённый на сердечнике.
Возвратная пружина якоря.
Замыкающий шток с расположенной на нём контактной пластиной.
Пружины сжатия и возврата контактной пластины.
Втягивающая обмотка.
Удерживающая обмотка.
Задняя крышка реле, изготовленная из диэлектрического материала, чаще всего пластика.
Проходящие сквозь крышку болты с расположенными на их внутренних концах контактными пластинами. С одного из этих болтов ток подаётся на втягивающую и удерживающую обмотки.
В некоторых случаях имеются одна или две дополнительные клеммы для подачи напряжения на обмотки.

Узел в сборе крепится винтами или болтами к передней крышке (маске) стартера.

Процесс замены втягивающего реле

Втягивающее реле РДС 2110.

Если стартер не срабатывает при включении зажигания или работает через раз, то, скорее всего, причина кроется именно во втягивающем реле.

Заменить его можно не снимая с транспортного средства , но как показывает практика, лучше всего его снять.

Необходимые инструменты

Так выглядит втягивающее. Потребуется инструмент.

Для совершения полноценной замены потребуется некоторый инструментарий.

А именно: плоская отвёртка, трещотка и головка на 8

Внимание: если автолюбитель не уверен, что он сможет самостоятельно провести ремонтно-восстановительные работы, то рекомендуется обратиться в автосервис

Алгоритм

Рассмотрим, последовательность действий направленных на смену втягивающего реле на ВАЗ-2110:

Прежде всего, потребуется обесточить транспортное средство, чтобы не замкнуть сеть, и ничего не спалить.
Проводим демонтаж стартера с машины.
Снимаем клемму со стартера и отводим в сторону.

Откручиваем корпус, где находится втягивающее реле.

Вынимаем втягивающее реле.

Реле вытянутое со стартера.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
для не редукторных стартеров моделей ВАЗ 2108-21099;
для редукторных стартеров ВАЗ всех моделей;
для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
Компания “Кедр” (Челябинск, РФ);
Dynamo AD, Болгария;
“ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

при запуске силового агрегата не работают все приборы;
при переводе КЗ в положение старта, стартер не включается;
пусковое устройство не включается с первого раза;
стартер крутит, но не крутится коленчатый вал;
при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

Монтажный блок Калины

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

Замена тягового реле

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.

Как проверить втягивающее реле

О том, что реле сработало, свидетельствует резкий щелчок, раздающийся под капотом в момент включения замка зажигания.

Звук возникает из-за резкого соприкосновения контактов при перемещении сердечника, а также движения вилки.

Наличие щелчка говорит о том, что обмотки реле исправны, как и провода, подводящие к ней ток.

Если щелчок отсутствует, это значит, что на обмотки не поступает ток, либо они оборваны.

Если щелчок раздается, но стартер не вращается, то, скорее всего подгорели контакты. Если вращение происходит, но с трудом, проверьте аккумулятор.

Возможно, окислились контакты или батарея разряжена и силы тока хватает на срабатывание реле, но недостаточно для вращения якоря.

Обычно в этом случае огни на приборной панели становятся тусклее при повороте ключа.

Иногда втягивающее реле срабатывает, но появляется характерный дребезжащий звук. Это признак о неисправности в одной или обеих обмотках.

Например, из-за межвиткового замыкания снизилась сила втягивания удерживающей обмотки.

В этом случае после ее включения, сердечник начнет размыкаться и опять включится втягивающая обмотка. Цикл будет происходить пока ключ зажигания повернут.

Проверка обмоток проводится мультиметром, включенным в положение омметра.

Проверка обмоток реле.

Выньте сердечник из корпуса реле и замерьте знание сопротивления между обмотками и корпусом, он в данном случае является «минусом». Мультиметр должен показать 1-3 Ом.

Теперь установите обратно сердечник, перемкните оба силовых контакта и еще раз проверьте сопротивление в обмотках. Оно должно находится в пределах 3-5 Ом.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Замена втягивающего на стартере ваз 2110 своими руками

Стартер и втягивающее реле ваз 2110

Если автомобиль неожиданно перестал заводиться, отсутствуют характерные звуки перед запуском мотора или появилось странное «гудение», то возможна поломка втягивающего реле стартера. Естественно, устройство может иногда работать нормально, не подавая признаков поломки, однако в самые неподходящие моменты автомобиль приходится заводить с толкача.

В этой ситуации только замена втягивающего на стартере ваз 2110 изменит все к лучшему. Симптомы неисправности различны, к примеру, появление щелчков у реле, отсутствие прокрутки стартера, отсутствие признаков жизни при повороте ключа зажигания и т. д.

Стоит заметить, что замена втягивающего стартера ваз 2110 может быть проведена и своими руками.

Втягивающее реле

Втягивающее реле стартера ваз 2110 предназначается для того, чтобы дистанционно включать электрический двигатель стартера. Им обеспечивается сцепление бендикса с венцом маховика.

Данный элемент конструктивно состоит из: возвращающей, контактной и магнитной системы, включающей две катушки – удерживающую, присоединенную к выводу управления и идущую на корпус, и втягивающую, соединяющуюся элементом управления.

Ваз 2110 втягивающее реле стартера

Труба, где находится якорь – это сердечник, внутри которого расположена медная обмотка (конец и начало обмотки прикрепляются клеммами, одна сторона соединяется с электродвигателем и контактом управления, другая – с выводом управления и идет на корпус).

Ваз 2110 втягивающее щелкает и не крутит стартер

Перемещение якоря в сердечнике осуществляется за счет электромагнитного поля, а при исчезновении напряжения, якорь в сердечнике переходит в начальное состояние. При питании появляется магнитное поле, заставляющее якорь оттягивать возвратные пружины.

При запуске двигателя машины, напряжение начинает пропадать, пружина надавливает на якорь и он возвращается в начальное положение, размыкаются контакты, «бендикс» идет из зацепления.При поломке втягивающего реле и перед его заменой следует сначала убедиться, что проблема заключается именно в стартере.

Проверка

Ваз 2110 втягивающий стартер

Для проверки работоспособности стартера потребуется аккумулятор и два провода:

Сначала снимается стартер;
При помощи первого провода вывод втягивающего реле присоединяется к положительной клемме аккумулятора;
Второй кабель подводится к минусовой клемме с массой стартера;

Ваз 2110 не крутит стартер втягивающее щелкает

В том случае, если после проведения проверки есть подозрения, что требуется ремонт стартера, то следует сразу же отправляться за приобретением новой запасной части. Если стартер неразборный, то необходимо заменять полностью втягивающее реле.

Если же разборный, то:

Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.

Втягивающее реле установлено под капотом и располагается на стартере. Во время покупки нового, необходимо взять с собой нерабочий элемент и попросить в магазине аналогичный – в таком случае ошибки исключены. Все производители делают на втягивающем реле свою маркировку. Устройство фиксируется с помощью трех винтов.

Ваз 2110 снимаем стартер втягивающий

Проверка

Ваз 2110 втягивающий стартер

Для проверки работоспособности стартера потребуется аккумулятор и два провода:

Сначала снимается стартер;
При помощи первого провода вывод втягивающего реле присоединяется к положительной клемме аккумулятора;
Второй кабель подводится к минусовой клемме с массой стартера;

Ваз 2110 не крутит стартер втягивающее щелкает

Если же разборный, то:

Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.

Ваз 2110 снимаем стартер втягивающий

АКБ

Если мотор авто не запускается при повороте ключа, первое, что надо проверить – уровень заряда АКБ. Электростартеру требуется высокий ток, и он может «высадить» батарею после нескольких неудачных пусков. Если аккумулятор автомобиля разряжен ниже 10.8V, питания, подаваемого на щетки — не хватит для того, чтобы провернуть малой шестерней большой маховик. Особенно — при холодном запуске.

Еще две распространенные неполадки, связанные с АКБ: ошибка бортовой системы (если мозгам не хватает тока – БК не даст двигателю запуститься), а также — окислившиеся или незатянутые клеммы. Протрите выводы батареи от окисла, заново подключите провода, проверяя надежность затяжки.

Окисленная клемма АКБ
