Как проверить массу на машине

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Масса ЭБУ

Надежная масса ЭБУ имеет очень важное значение для полноценной работы системы управления двигателем и двигателя в целом. Казалось бы, примитивная и надежная конструкция, которая может исправно служить годами

Но на самом деле это далеко не так

Казалось бы, примитивная и надежная конструкция, которая может исправно служить годами. Но на самом деле это далеко не так.

Перечислить все возможные проблемы, которые могут возникнуть из-за плохой массы ЭБУ очень сложно, так как она может повлиять на всё, что угодно. Но основные проблемы можно разделить на два пункта:

• Некорректный сбор информации с датчиков системы управления двигателем. Лично мне приходилось сталкиваться с некорректными показаниями MAP сенсора. Он выдавал завышенные показания барометрического давления именно из-за плохой массы ЭБУ.
• Так как практически все современные блоки управления двигателем умеют адаптироваться к реальным условиям работы, то в результате некорректного сбора информации с датчиков, адаптация приводит к нарушениям работы двигателя. Именно поэтому у многих после сброса адаптаций двигатель начинает работать намного лучше. Но затем проблемы возвращаются, так как ЭБУ адаптируется заново. И снова это происходит не совсем адекватно.

Как сказывается разряд на аккумулятор?

Если сейчас многие подумали – «А пофиг, меня не пугают утренние разряды, я заряжу свою батарею и буду дальше кататься!  Ну, разрядится — что в этом страшного?»

А страшное есть – это называется глубокий разряд АКБ, даже новая батарея после нескольких таких разрядов просто выйдет из строя. Все потому что обычные кислотные аккумуляторы, имеют электролит, сделанный из дистиллированной воды и серной кислоты, а серная кислота при разряде оседает в качестве солей на пластинах, закрывая рабочую поверхность. Соли настолько сильно кристаллизируются, что они уже не растворяются – работа аккумулятора будет нарушена! Емкость упадет в два – три раза и вы уже не сможете запустить двигатель, потому как пусковой ток также понизится.

Теперь начинаем собственно об утечки тока, для начала нормальное значение.

Как проверить щеточный узел стартера

Вторым этапом проверяем контактные щетки стартера. Это можно сделать как контрольной лампой и аккумулятором, так и мультиметром.

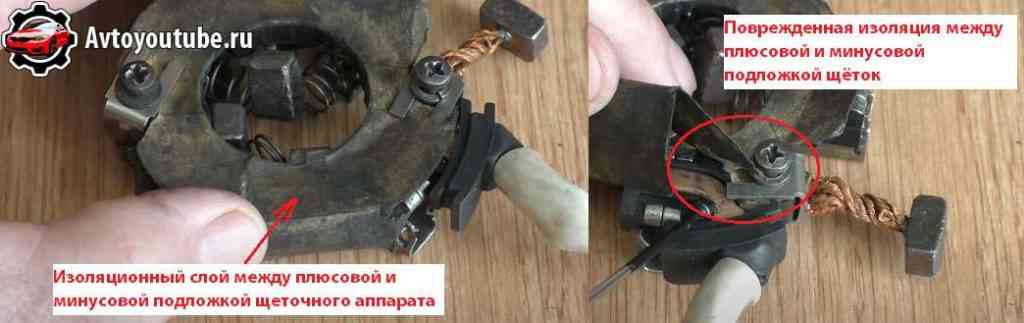

Но первым делом осматриваем щеточный узел. Между плюсовыми и минусовыми площадками должна быть надежная изоляция. Она может быть из картона или пластика. Если она нарушена, то будет замыкание между плюсовой и минусовой пластиной. Оно выведет из строя втягивающее реле, и стартер будет неработоспособный.

Если с изоляцией всё хорошо, то проверяем пружинки щеток. Они должны их надежно прижимать к коллектору якоря. Если пружины поломаны или утратили свою упругость, то не будет надежного контакта. А значит, электромотор в полную мощность крутить не будет.

Проверяем щеточный узел стартера мультиметром и лампой

Включаем прибор в режим «прозвонка» и проверяем его работоспособность. Помните, две щетки отвечают за «плюс» и соединены косой с втягивающим реле. А две противоположные – это масса, они соединяются с корпусом электродвигателя.

Одним щупом мультиметра касаемся к краю гибкого провода, вторым щупом прикасаемся последовательно к одной щетке, потом к другой. Если прибор не издавал звука в обоих случаях, значит обрыв в щеточном узле со стороны «плюса».

Переносим щуп на контакт узла с корпусом, вторым касаемся по очереди две другие щетки. Если не было писка мультиметра, значит, обрыв в минусовой цепи щеточного узла. Ремонтировать его не целесообразно, лучше заменить на новый.

Таким же образом можно проверить контрольной лампой, если нет мультиметра. Подключаем лампу к аккумулятору и повторяем те же операции, как со щупами прибора. Если лампочка не горит, значит, есть обрыв в плюсовой или минусовой части щеточного узла.

Измерение общего тока

Проверка утечки тока в машине – это измерение мультиметром тока, который поступает от АКБ после выключения зажигания к автомобильным узлам. Для этого транспортное средство устанавливают на стоянку и отключают все потребители питания – фары, навигатор, магнитолу и т.д. Затем выключают зажигание, открывают капот, опускают одно из стекол, чтобы в случае возможных проблем иметь возможность открыть автомобиль и включают сигнализацию.

Далее настраивают мультиметр и отсоединяют провод от одной из клемм батареи, чтобы померить ток утечки. Более безопасной считается проверка мультиметром массы на аккумуляторе автомобиля, но можно использовать и плюсовой контакт. Далее к клемме и проводу подсоединяются щупы тестера. Чтобы освободить руки, используют клещи или зажимы «крокодил».

Запрещается соединять щупами плюс и минус батареи – случится короткое замыкание. Вреда машине это не причинит, а в тестере сгорит предохранитель или же прибор выйдет из строя.

После того, как тестер подключен, запрещается включать какое-либо автомобильное оборудование, потому что потребляемый им ток может превысить допустимый предел измерения мультиметра и последний сгорит.

Если все действия выполнены правильно, на дисплее тестера должно появиться цифры, обозначающие ток утечки. Высчитать допустимое значение для своего авто можно самостоятельно, сложив потребляемый ток каждым элементом в бортовой сети. Так, сигнализация потребляет до 20 мА, часы – 1 мА, акустическая система – примерно 3 мА и т.д. Показания на экране мультиметра не должны превышать полученной суммы, а также разрешенных норм.

На автомобилях со штатным оборудованием возможна утечка до 50 мА, на технике с дополнительными потребителями питания (магнитола, сигнализация, навигатор и т.д.) – до 80 мА. Если значение больше допустимого, это сообщает о проблемах с утечкой.

Необходимо оставить тестер подключенным на 10-15 минут. На автомобилях часто устанавливается «умное» оборудование, переходящее в режим сниженного потребления электроэнергии через некоторое время после выключения зажигания. Если же показания на дисплее так и не снизились, нужно приступить к обнаружению причины потери тока.

Проверка заземления в автомобиле

Электронные модули и многие электрические компоненты двигателя, трансмиссии и пассажирского салона используют кузов в качестве электрического заземления. Этот тест проверяет наличие нежелательного сопротивления в этих точках, в том числе вторичного заземления между аккумулятором и шасси, используемого некоторыми старыми моделями. При необходимости обратитесь к руководству по ремонту вашего автомобиля.

• Подсоедините черный провод вашего измерителя к клемме батареи (-), а красный провод вашего измерителя к месту соединения провода с кузовом.
• Попросите помощника провернуть двигатель на несколько секунд.

Вы должны получить падение напряжения на 0,2 В или менее. Если падение напряжения выше, перейдите к следующим шагам.

Переместите красный провод вашего измерителя к клемме на конце вторичного заземляющего провода. Снимите показания падения напряжения.

Если вы получили значение выше 0,2 вольт, переходите к следующему шагу.

Переместите красный измерительный провод вашего измерителя на следующую клемму, и точку заземления. Снимите показания падения напряжения в каждой точке.

Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Кроме того, проверьте падение напряжения на цепях заземления, которые соединяют двигатель с шасси.

Поиск, проверка и замена оснований передачи при необходимости.

Это интересно: Почему дымит двигатель синим дымом

Технологическая инструкция АВТОВАЗа

Ниже представлены общие методы проверки целостности электрических цепей, проверки на наличие замыканий с использованием омметра и вольтметра.

Проверка целостности электрической цепи

Потеря целостности электрической цепи может быть вызвана следующими причинами:

• отсоединение колодки жгута;
• слабое соединение колодки жгута;
• загрязнение, окисление, коррозия контактов;
• деформация контактов;
• повреждение провода.

Проверку целостности цепи выполнять в следующей последовательности:

1. Отключить клемму провода «массы» от аккумуляторной батареи.
2. Визуально проверить, что колодки жгута подключены с обеих сторон электрической цепи, замки фиксаторов защелкнуты.
3. Разъединить колодки, проверить визуально контакты на наличие грязи, коррозии, деформации.
4. Подергивая за провода рядом с колодкой, убедиться, что провод и клемма крепко обжаты, что клемма зафиксирована внутри колодки.
5. С помощью щупа заданного диаметра и длины, соответствующего размеру контакта в ответной колодке, убедиться, что клеммы жгутовых колодок обеспечивают надежное соединение (клеммы не утоплены в колодке, щуп плотно входит в клемму).
6. С помощью омметра измерить сопротивление цепи между колодками. Сопротивление исправной цепи должно быть менее 1 Ом. Чтобы избежать повреждения клемм, для измерений допускается использовать щупы заданного диаметра, соответствующие размеру контактов в ответных колодках.

Проверка замыкания цепи на «массу»

Проверку выполнять в следующей последовательности:

1. Разъединить колодки с обеих сторон электрической цепи.
2. Пробник, одним концом соединенный с «+» аккумуляторной батареи, подключить к клемме проверяемой цепи. Если пробник светится, значит, проверяемая цепь замкнута на «массу».

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Проверка замыкания цепи на бортовую сеть

Проверку выполнять в следующей последовательности:

1. Отсоединить колодку с одной стороны электрической цепи.
2. Пробник, одним концом соединенный с «массой», подключить к клемме проверяемой цепи.Если пробник светится, значит, проверяемая цепь замкнута на бортовую сеть.
3. Присоединить отсоединенную колодку.
4. Отсоединить колодку с другой стороны электрической цепи. Выполнить проверку 2.

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Измерение напряжения на контактах жгута проводов

Проверку выполнять в следующей последовательности:

1. Отсоединить колодку с одной стороны электрической цепи.
2. Плюсовой шнур вольтметра подключить к клемме проверяемой цепи, минусовой к «массе» автомобиля. Фиксировать значение напряжения.

Чтобы избежать повреждения клеммы, плюсовой шнур вольтметра должен иметь щуп заданного диаметра, соответствующий размеру контакта в ответной колодке.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

Важно! При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору. Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами. Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Как сделать прибор собственными руками

Когда необходимая техника отсутствует, прибор можно сделать самому, посмотрев видео. Из готовых приборов необходимо взять вольтметр, а оставшиеся детали сооружают из подручных средств. Трудности возникнут при расчетах и создании внутреннего сопротивления, для которого потребуется ток.

Подходящим материалом является нихромовая проволока, используемая для создания нагревательных спиралей в электрических плитках. Нихромовые элементы можно заменить металлической полосой из прочих нагревательных устройств.

Для напряжения 12 В показатель тока должен находиться в рамках 80-120 Ампер, а сопротивление – 0,1-0,15 Ом. Прибор для измерения такого сопротивления сложно найти. По этой причине подбирают длину одного элемента и измеряют ток, который он пропускает. После этого совмещают несколько подобных деталей.

Самодельный аппарат делают последовательно:

1. Подбирают нихромовую проволоку или нагревательную полосу и измеряют мультиметром до 15 А ток. Элемент должен пропускать 10-12 А.
2. Соединяют 10 таких деталей, получая нагрузку в 100-120 А. Проволоку необходимо надежно скручивать.
3. Полученный элемент помещают в подходящий корпус и фиксируют в нем. Если коробка небольшая, то проволоку несколько раз сгибают так, чтобы витки не касались друг друга. Параллельное соединение должно быть надежным, что обеспечивается изолирующими цилиндрами, которые устанавливают на изгибы.
4. Концы скрутки припаивают к контактам на выходе, а снаружи – к соединительным проводам.
5. Подключают вольтметр.
6. Крепят на концы соединительного кабеля зажимы, которые потом подсоединяют к аккумулятору.

Когда устройство будет готово, можно проводить измерения в домашних условиях.

ПРОБЛЕМЫ С МАССОВЫМИ ПРОВОДАМИ

Шпильки крепления общих проводов часто окрашиваются вместе с кузовом, и поэтому контакт на них не всегда надежный. К тому же их на заводе крепятся через гайку – сначала на шпильку наворачивается гайка, затем устанавливается минус, и только затем еще одной гайкой провода притягиваются к массе. Нижнюю гайку часто плохо затягивают, поэтому и возникают проблемы с электрикой.

Еще нередко массовые шпильки ржавеют,и целостность контакта нарушается.

Неплохо проложить между нижней гайкой и кузовом на шпильке корончатую шайбу. Шайба будет иметь надежный контакт с кузовом, и проблем с электричеством из-за плохой массы возникать не будет.

Корончатая гайка- хороший вариант для соединения

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ. Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

1. Плохой контакт.
2. Поломка генератора.
3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Диагностика электрического заземления

Следующие разделы разделены между тестами. Это облегчит тестирование пути заземления стартера и заземления принадлежностей для выявления общих проблем с электрической системой.

Вот несколько важных моментов, о которых следует помнить при устранении неисправностей в вашем автомобиле:

• При проверке убедитесь, что клеммы прикреплены к неокрашенной поверхности. Вы должны подключиться к голому металлу. Краска, коррозия, жирные поверхности, потертости или разрывы проводов, а также ненадежные соединения являются основной причиной плохой автомобильной поверхности.
• Некоторые автомобили используют отдельный провод заземления корпуса, помимо основного (черный кабель аккумулятора), который проходит от отрицательной клеммы аккумулятора к корпусу. Это для фар, аксессуаров и другого электронного оборудования.

Вы можете использовать дистанционный выключатель стартера, чтобы провернуть двигатель во время испытаний на вашем автомобиле. Подключите выключатель к аккумулятору и клемме «s» на соленоиде стартера или реле дистанционного стартера.
