Как отремонтировать моторедуктор печки ваз 2110

Выявление и устранение неисправностей

Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.

Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.

В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.

Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом. Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.

Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.

Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.

Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло). На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.

После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.

При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.

Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления. При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.

Особенности ремонта

Итак, как нужно проводить ремонт заслонки печки? Прежде всего, нужно разобрать заслонку, а затем поменять её.

Этапы разборки

Зная, где находится заслонка печки на ВАЗ-2112, и внимательно ознакомившись с инструкцией транспортного средства, можно понять, какие этапы следует пройти:

Имеющаяся жидкость, которая должна использоваться для охлаждения, вначале выливается полностью.
Отключение автомобильной аккумуляторной батареи с отсоединением клеммы «минус».
Снятие облицовочных материалов, накладки для ветрового стекла и шумоизоляционной обивки.
Снятие вентилятора, который установлен внутри печки.
Отсоединение хомута, который является частью вакуумного шланга.
Снятие корпуса воздухозаборной конструкции обогревателя. Эти действия отличаются щепетильностью и требуют много времени. Если предварительно снять приборную панель, можно понять, как добраться до заслонки печки ВАЗ-2112 в минимальные сроки.
На следующем этапе нужно снять все детали, используемые для крепления радиатора.
После этого отсоединяется задний кожух отопителя.
Из отопителя вытаскивают радиатор.
Теперь можно поменять саму деталь. После успешной замены благополучно решается проблема, связанная с тем, что у ВАЗ-2112 заслонка отопителя не работает.

Зная, как снять заслонку печки, следует позаботиться о том, чтобы была проведена правильно обратная сборка.

Этапы сборки

Новая деталь должна быть установлена специальным образом: вилка на её оси должна войти в надёжное зацепление с рычагом. При этом требуется открытый механизм заслонки, поэтому её лучше всего оставить приподнятой. В противном случае элемент не сможет открываться по оптимальной схеме и печка по-прежнему не будет работать. Только правильная установка гарантирует, что отопитель будет успешно функционировать.

Интересуясь, как поменять заслонку печки ВАЗ-2112, следует понимать, что всё будет выполняться в обратном порядке.

В обязательном порядке в завершение процедуры заливается охладитель и проверяется функциональность детали, герметичность конструкции шлангов и всех соединений. Затем нужно включить обогреватель и внимательно следить за ним.

Только если отсутствует такая проблема, как не открывается заслонка печки ВАЗ-2112, можно оставаться довольным результатом замены оборудования.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.

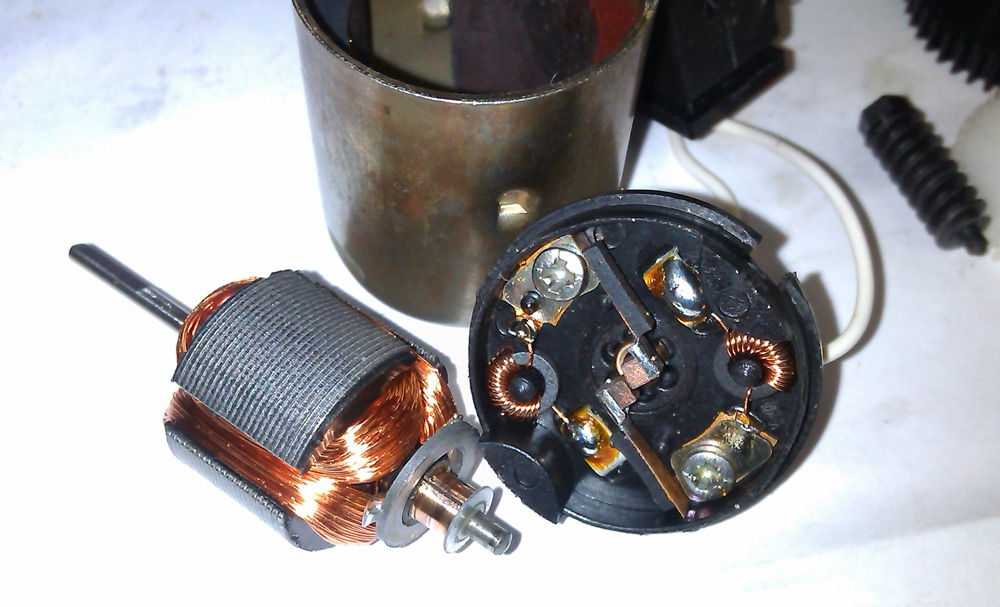

Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.

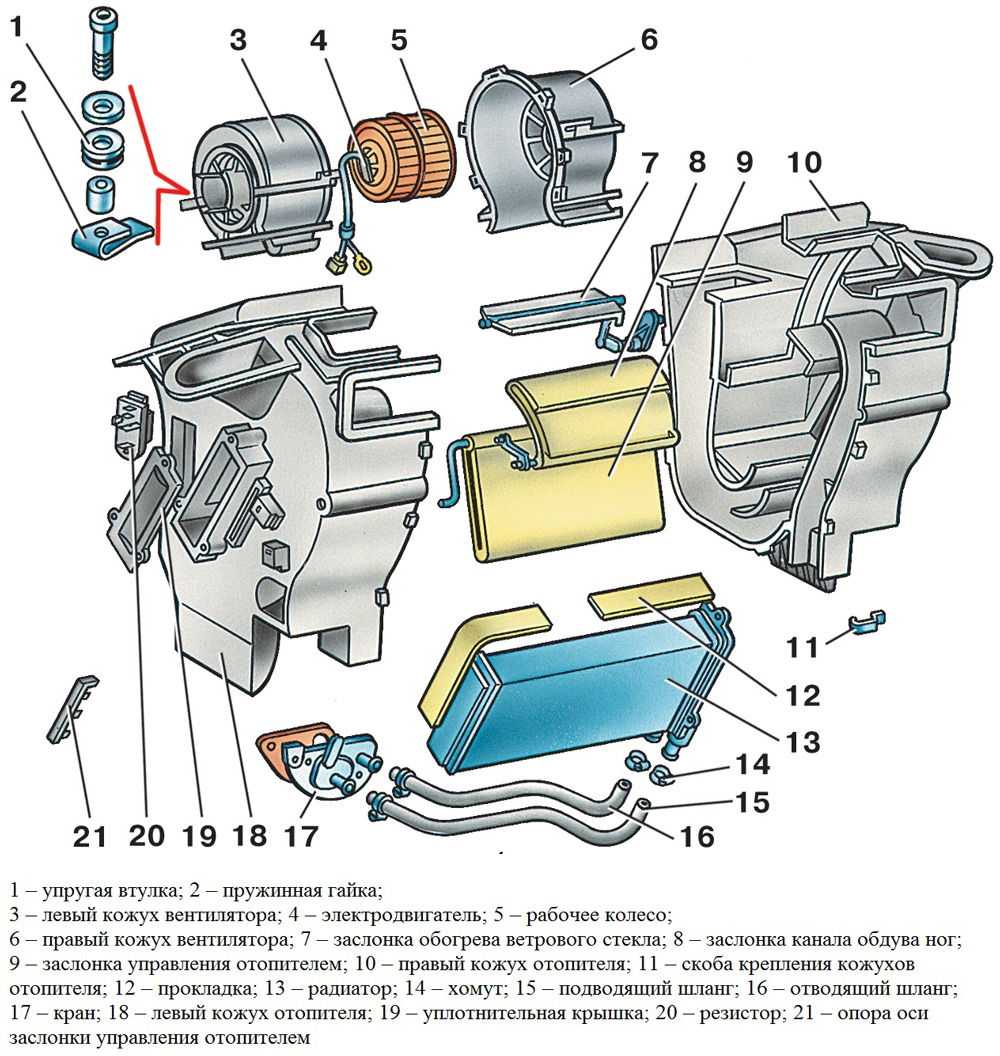

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

радиатор;
устройство, распределяющее воздушные потоки;
блок СУАО;
потолочный датчик;
рукоятка;
заслонка;
моторедуктор.

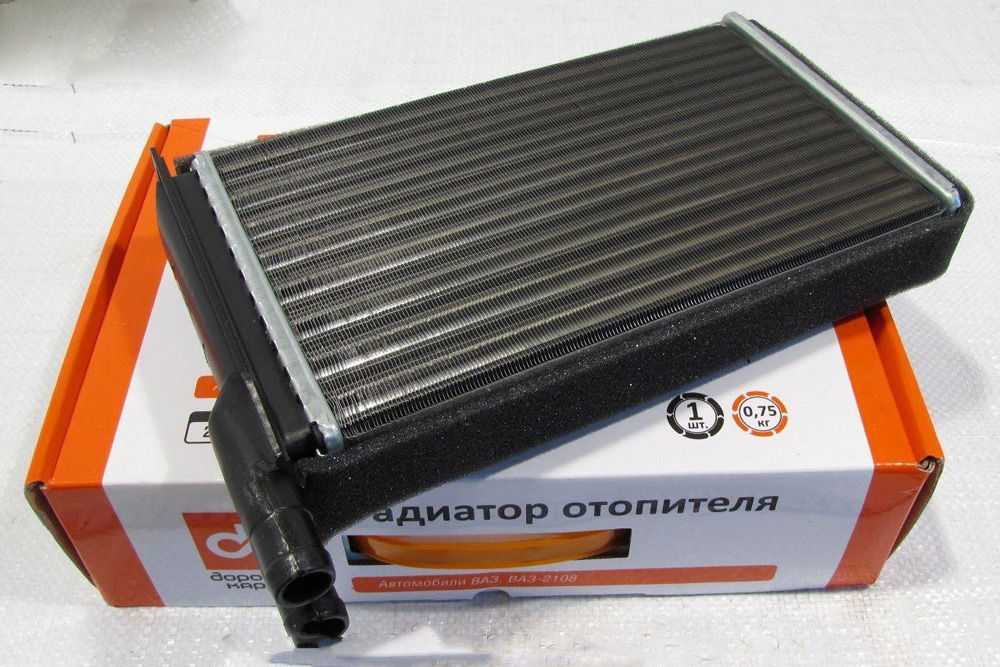

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Замена микромотор редуктора заслонки отопителя ВАЗ 2110-12

Проблемы с отопителем автомобиля начинают всплывать с приходом первых холодов. Причин неисправности печки может быть множество, например, неработающий ММР (привод заслонки отопителя). Рассмотрим особенности его снятия и установки.

Снятие ММР

Удобней работать при демонтированном стеклоочистителе, но снимать его не обязательно.
Отсоединить два разъема от ММР, который находится с правой стороны от вакуумного усилителя тормозов (по ходу движения).
Вывернуть три винта крепления.
Снять ММР из корпуса отопителя, при этом заслонка печки упадет (в положение холодно).

На фото процесс снятия ММР старого образца:ММР нового образца:

Установка ММР

Установка ММР нового образца:

Чтобы установить ММР на место, нужно немного повернуть вал в «тёплую» сторону. Для этого, при выключенном зажигании, устанавливаем температуру на «горячо» и включаем зажигание на 1 секунду.
Проверяем, входит ли вал и возможно ли закрепить ММР в прорезь рычага привода заслонки. При необходимости ещё проворачиваем вал кратковременным включением зажигания.
Если перестарались, возвращаем вал в положение «холодно» и повторяем операцию сначала.

Процесс замены также показан на видео: Устанавливаем ветровую накладку после того, как убедимся, что заслонка работает правильно во всех положениях. А Вам приходилось снимать ММР печки своими руками?

Моторедуктор заслонки отопителя ВАЗ-2110 – один из ненадежных элементов автомобиля. Ниже разберем конструкцию моторедуктора, его основные неисправности, процедуру ремонта и замены.

Не работает моторчик печки ваз 2114

Было дело. Сел хозяин в свою машину, завел свою подругу, включил вентилятор печки и услышал… тишину. Водитель он был не опытный, но сразу сообразил залезть в тот самый блок предохранителей. Не растерялся и поменял один из них. Но прошло время, а моторчик то все не работает.

Насущные вопросы. Электродвигатель накрылся, контакт отошел?

Если водитель только начинающий, то прямиком в автосервис.
Для опытного хозяина следующие действия: залезть под панель и осмотреть контакты как на вентиляторе, так и переключателе.
Расковырять разъемчик, пробником проверить напряжение на движок. Если оно есть, то произвести выкорчевку моторчика.
Возможно, что отвалился «минус» от самого электромотора. На место его! Через пять минут в вашей машине уже тепло.

Замена моторедуктора

В случае когда требуется замена микроредуктора, необходимо следовать приведённому ниже плану работы, для реализации которого понадобится две крестообразные отвёртки (длинная и короткая), гаечный рожковый ключ «десятка».

Вынимаем стеклоочистители из специального предохранителя, который представлен в виде резинового колпачка. Но вначале потребуется отвинтить контактную гайку при помощи ключа на десять.
Демонтируем жабо, которое находится в четырёх заглушках, выполняющих по большей части декоративную функцию.
На боковых плоскостях жабо можно увидеть пару гаек, которые потребуется открутить.
Смотрим на отсек электродвигателя и находим резиновый уплотнитель, который необходимо демонтировать.
Чтобы отсоединить трубопровод, потребуется открутить саморезы, за счёт которых удерживаются термические радиаторы с электродвигателя.
Рядом с тормозным вакуумным усилителем находится мотор заслонки, который крепится на трёх крепёжных винтах.
На этом этапе можно демонтировать электрический мотор, сняв предварительно самую небольшую колодку. Колодка более большого размера имеет проволочное крепление.
Устанавливаем новый моторедуктор на место сектора заслонки.
Для сборки отопительной заслонки чётко следуем описанному плану, но все этапы выполняются в обратном порядке.

Как обнаружить и определить неисправность

В первую очередь автовладелец отмечает невозможность изменения температурного режима воздуха, который подаётся через отопительную систему. Чтобы проверить состояние микромоторедуктора, необходимо подать электроэнергию с аккумулятора на его двигатель при установленном среднем положении. Аналогично осуществляется проверка работоспособности контроллера, который также влияет на возможность регулирования температуры воздуха.

Самым явным признаком неработающего моторедуктора является существенное снижение скорости прогревания салона. Если же вентиляционная регуляция вообще отсутствует, то можно говорить о проблемах с проводкой отопителя.

Проблемы с работой печки не всегда вызывает моторедуктор заслонки отопителя ВАЗ-2110. Нужно знать и про другие причины, чтобы не приписывать их неработающему редуктору:

неспособность электроцепи передавать напряжение на двигатель;
неисправность в автономном блоке управления отопительной системы.

Устройство отопительного приспособления

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

радиатор;
устройство, распределяющее воздушные потоки;
блок СУАО;
потолочный датчик;
рукоятка;
заслонка;
моторедуктор.

Предназначение радиатора

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.
