Как разработать тормозной суппорт

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Отсоедините стопорные болты суппорта. На обычном суппорте они втягиваются в вилочную ногу со стороны суппорта. Радиальные суппорты устанавливаются через заднюю часть суппорта

Поднимите суппорт с диска осторожно, чтобы не повредить брызговик. Осмотрите суппорт на предмет очевидных признаков повреждения

Очистите тормозную пылесос непосредственно у поршней и перемешайте любую упрямую грязь старой зубной щеткой или моющим средством. Не используйте проволочную щетку — вы можете легко забивать поршни и повредить уплотнения, если вы небрежны.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Одним словом, как только Вы столкнулись с перегревом или неравномерным износом тормозных колодок, появлением запахов и шума, можете быть уверены, что эффективность тормозной системы уже не будет прежней

Безотлагательно обратите внимание на состояние суппорта и, при необходимости, воспользуйтесь описанной выше инструкцией по ремонту суппорта

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться

Для чего применяется инструмент

Приспособление для вдавливания применяется во время ремонта тормозной системы.

Когда суппорт снимается с диска, стержень остается в выдавленном положении и не дает установить деталь обратно.

Чтобы закончить ремонт, необходимо вдавить его на место. Многие автолюбители используют для этой цели все, что лежит под рукой: тиски, ключи и т.д. Однако можно изготовить специальный прибор, который значительно облегчит задачу.

Задавливание поршня будет происходить за счет вкручивающегося червячного механизма.

Керамические тормозные колодки: плюсы и особенности Скоростной режим современного автомобиля требует качественной и надежной тормозной системы. Остановка автомобиля в…

Как сделать своими руками

Чтобы сделать приспособление своими руками, необходимо подготовить три гайки, длинный болт и старые колодки.

Весь процесс будет состоять из четырех простых шагов:

Взять сверло по диаметру крепежного изделия и строго по центру просверлить в колодке отверстие.
Приварить гайку к отверстию.
Заточить болт под конус. Легкий способ выкрутить шпильку, которая обломилась — подробный лайфхак Обломанная шпилька — довольно распространенная проблема, особенно на выпускном коллекторе. Металл крепежного…
К шляпке болта приварить две гайки, чтобы получился импровизированный вентиль.

Данный инструмент подойдет только для передних суппортов. Для задних необходимо добавить на конец крепежа специальный зацеп, который будет вращать стержень.

Как отремонтировать прогоревший глушитель без использования сварки Глушитель, кроме основной функции снижения шума двигателя, выполняет также несколько дополнительных задач – снижает…

После ремонта тормозной системы не стоит выбрасывать старую деталь. Из нее можно сделать простой, но нужный инструмент для утапливания поршней.

Поршень суппорта тормозного – устройство, назначение, ремонт + видео

При поломке тормозной системы автовладелец сразу проверяет поршень тормозного суппорта и примыкающие к нему узлы. Это оправдано, потому что это устройство влияет на безопасность эксплуатации автомобиля и в конечном итоге на сохранение здоровья и жизни людей. Но что еще мы знаем о суппортах и их эксплуатации?

Поршень суппорта тормозного и другие элементы системы

Если рассматривать устройство тормозного суппорта в целом, следует помнить, что это такой агрегат, который при помощи поршней обеспечивает равномерное прижимание колодок.

Сама конструкция дисковых тормозов предполагает их работу в критических температурных условиях.

Между колодкой и диском в результате трения происходит нагрев поверхностей деталей до температуры в 500-600 градусов Цельсия.

Рассматривая устройство дискового тормоза с плавающей скобой суппорта, следует отметить его характерные особенности.

Его движение относительно диска при торможении происходит таким образом, что довольно легко может спровоцировать различные неисправности в виде критических скоплений грязи, коррозии, а также заклинивания.

В таких ситуациях происходит быстрое изнашивание колодок и увеличение расхода топлива. Более надежной конструкцией считается фиксированный вариант суппорта, где отсутствует его движение относительно диска.

Устройство суппорта переднего тормоза и заднего

Конструкция и устройство суппорта переднего тормоза представляет собой открытый агрегат, позволяющий его эффективно охлаждать во время движения.

В его состав входит диск, закрепляемый на ступице колеса, и сам суппорт. В гнездах размещаются цилиндры, установленные в определенном положении при помощи специальных фиксаторов.

Внутри цилиндров установлены поршни, уплотненные резиновыми кольцами.

Для того чтобы защитить внутреннюю полость от пыли и грязи, устанавливается пыльник направляющей тормозного суппорта. Во внешнем цилиндре располагается специальный клапан, с помощью которого удаляется лишний воздух.

Устройство заднего тормозного суппорта имеет более сложную конструкцию из-за наличия дополнительного механизма ручника. Таким образом, тормозная система задних колес может работать от двух приводов – обычного гидравлического и механического, обеспечивающего дополнительную работу стояночного тормоза.

Целостность защиты тормозного суппорта – залог безопасности

Профилактический ремонт, который может понадобиться вашим тормозам, чтобы не допустить серьезных неполадок, это замена пыльника тормозного суппорта, который обеспечивает защиту открытых частей от проникновения внутрь влаги, пылевых и грязевых частиц, других химически активных веществ. Если эту маленькую деталь не поддерживать в исправном состоянии, то любая грязь, попав внутрь, испортит вам сложную конструкцию.

Однако, перед тем как снимать пыльник, необходимо отсоединить поршень заднего тормозного суппорта. Чтобы извлечь его из корпуса, он должен быть выкручен со стержня, являющегося составной частью ручника. С передней частью тормозов будет немного попроще.

Очень многие автолюбители производят ремонт тормозного суппорта своими руками. Однако в современных автомобилях устройство этой системы является достаточно сложным механизмом, для ремонта которого чаще всего требуется помощь квалифицированных специалистов.

Замена пыльника – пробуем сделать самостоятельно

В каком же порядке подобраться к пыльнику и заменить его? Снимаем с суппорта колпачок, который защищает головку направляющей (ее также называют «пальцем»). Берем подходящий шестигранник, выворачиваем ее и достаем. Теперь нам доступен сам пыльник, снимаем и его.

Если под ним имеется грязь, ее нужно хорошенько вымыть, причем желательно не только с видимой части поверхности суппорта. Если есть возможность, то вдавите поршень, обычно для этого используется специальный инструмент.

Это позволит исключить порчу системы внутри, где песок будет царапать внутреннюю поверхность суппорта и внешнюю поршня.

Когда вы все хорошо промыли, можно вернуть поршень на привычное место и проверить его ход. Если он ходит теперь плавно, а внутри не скрежещет песок, то вы добились своего, можно ставить пыльник и собирать систему.

Но раз уж вы оказались под машиной и заглянули в суппорт, то можно снять его и проверить полностью на наличие дефектов.

Признаки неисправностей

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

Машину тянет и уводит в сторону от прямого движения при торможении.
Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
Тормоза гремят или стучат при езде по неровностям или при остановке.
Подклинивают тормоза о чем расскажут возможные заносы.
Появление подтеков тормозной жидкости на колесе.
Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

Вначале нужно слить тормозную жидкость из главного тормозного цилиндра. Для этого нужно аккуратно открутить болт на ее конце и вовремя подставить под небольшой напор специальную чистую тару. Как только тормозная жидкость перестанет литься, можно попробовать подкачать ее с помощью интенсивно нажатия на педаль тормоза. Благодаря этому, оттуда выйдет дополнительная и довольная большая порция ТЖ, которая не будет мешать нам в дальнейшем.
Теперь снимите колесо, на стороне которого будут производиться работы по замене, и открутите штуцер тормозной системы от суппорта. После того, как штуцер будет отсоединен, и него могут выйти остатки тормозной жидкости, сливать которые нужно все в ту же емкость.
Открутите крепления суппорта к поворотному кулаку, разожмите крепления колодок и снимите их. При необходимости замена тормозных колодок производится сразу же.
Как только суппорт окажется на верстаке, его необходимо разобрать. Для каждой модели этот процесс будет различным, поэтому единственное, что можно порекомендовать всем – это иметь универсальный набор инструментов, с помощью которого можно производить любые виды ремонта.
После разборки суппорта, из него извлекается тормозной цилиндр и его сальник, а на его место устанавливаются новые детали и суппорт подвергается сборке в обратной последовательности. После его установки, необходимо выполнить заливку и прокачку тормозной системы и только после этого продолжать эксплуатацию автомобиля.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Ремонт поршней

Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:

1) Постараться оживить этот суппорт, положить его «отмокать» скажем, в бензин или силиконовую смазку. Затем аккуратно постараться вытащить поршень из корпуса.

2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.

Если поршни еще ходят — первая сложность касается в вытаскивании их из корпуса. Для этого на СТО используют сжатый воздух, который подается в отверстие для тормозной жидкости. Таким образом поршень, просто вылетает, если вы делаете ремонт в гараже – то вам нужно «выдавить» при помощи тормозной жидкости, просто не отключая их от общей системы. Не волнуйтесь что потечет «тормозуха», все равно ее менять после ремонта.

Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован

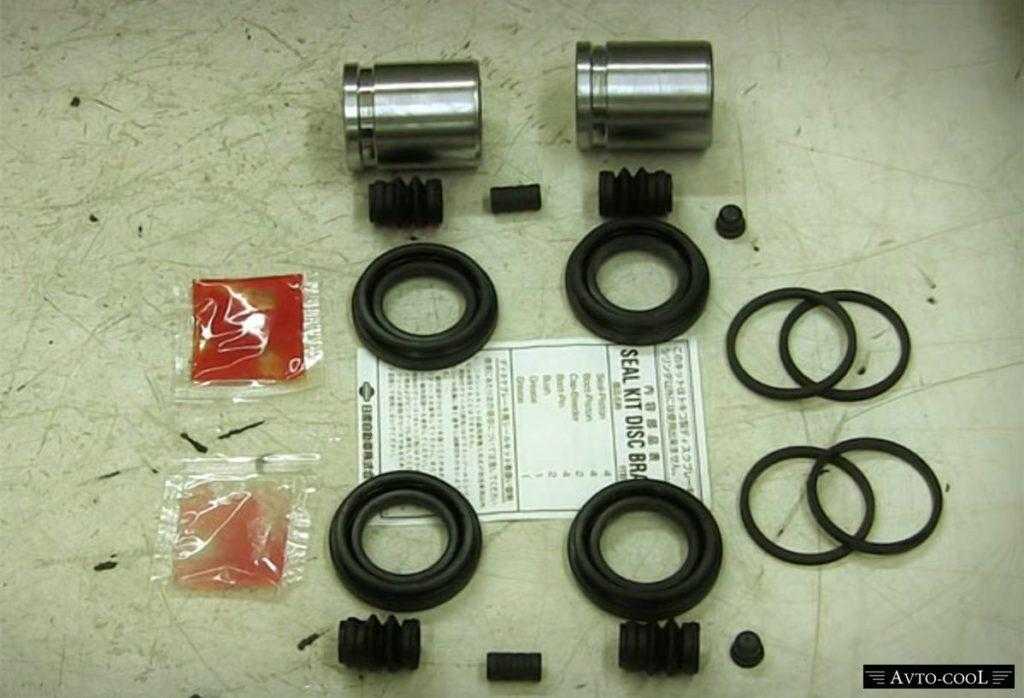

Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!

Без нее ремонтировать не будет смысла, потому как можно порвать новые уплотнители.

Теперь перечислю по пунктам:

1) Вытаскиваем старые резинки и уплотнители.

2) Убираем старые поршни.

3) Чистим корпус, как снаружи так и внутри.

4) Затем применяя новою смазку, обрабатываем все места креплений.

5) Устанавливаем резинки уплотнителей

6) Устанавливаем поршни, также предварительно смазав.

После этих манипуляций собираем суппорт. Ремонт на это закончен, можно устанавливать на автомобиль. Не забудьте поменять тормозную жидкость и прокачать затем систему.

Сейчас хочу вам предоставить подробное видео по ремонту, в описано все более подробно.

НА этом все, думаю моя статья была вам полезна, ставим лайки в соц. сетях!

Разработка Тормозного Цилиндра

Кстати)! — не торопитесь снимать сразу две колодки! Изначально, Вам нужно вытянуть только одну, ту — под которой находится цилиндрик, с которым Вы сейчас будете работать.

Первым делом, при разработке тормозного цилиндрика, вам нужно снять с него, резиновый пыльник. Делайте это аккуратно, и не торопясь, чтобы его не порвать.
Теперь, вам понадобится старая, стертая колодка, или другой, металлический предмет, подобной ширины. Который, можно всунуть, между тормозным диском, и цилиндриком, — это делается ради страховки, чтобы цилиндрик, при нажатии на тормоз, не вышел полностью.

Когда вы уже подстраховали свой поршенек, вам нужно нажать на педаль тормоза ( первые разы лучше это делать плавно)

Обратите внимание на то, насколько сильно, этот поршенек вышел

Возьмите в руку ВеДешку, и обильно опрыскайте вышедший цилиндрик.

Теперь вам понадобится «лапка», или другой, имеющийся у вас, металлический рычаг, которым вы будете вдавливать цилиндрик обратно. Здесь стоит заметить, что выполняя данную оперцию, вы будете упираться рычагом в тормозной диск, поэтому будъте аккуратны. Но, со своего опыта, хочу сказать, что для утапливания закисшего цилиндрика, потребуются весьма значительные усилия

После, обратите внимание на то, насколько сильно вам удалось утопить рабочий цилиндрик

Операцию по вдавливанию/выдавливанию, следует повторять до тех пор, пока вы не ощутите, что цилиндрик стал ходить заметно легче. Следующие нажатия на тормоз, стоит делать более резкими.

После, вы нажимаете на тормоз, вытираете цилиндрик от ВеДешки, и всяческих, других загрязнений, и смазываете. Не забудьте смазать и сам пыльник, перед его установкой на место.

Здесь стоит заметить, что выполняя данную операцию, впервые, первый цилиндрик мало о чем Вам скажет. Ведь вы еще не видели своими глазами, насколько сильно, выходят другие поршеньки. Хочу заметить, что в утопленном положении, рабочий цилиндрик, лишь немного, миллиметра на 2, выступает, дальше внешнего цилиндрика.

Переходим ко второму поршеньку.

Снимаем пыльник, страхуем рабочий, нажимаем на тормоз. Насколько сильно вышел этот поршенек? Если он вышел явно сильнее, чем первый, есть основания полагать, что он закис в выжатом положении, — это особенно вероятно, когда перетормаживает, именно это колесо!

Опрыскиваем его ВеДехой и утапливаем обратно. Идет тяжело, заметно тяжелее первого? И, с первого раза, не удается утопить его в ровень, первому цилиндрику? Вы уже поняли что это значит!

Снова, — тормоз, ВеДеха, вдавливание; тормоз,ВеДеха, вдавливание; и так до тех пор, пока этот цилиндрик не начнет заходить глубже, и перестанет выпирать при нажатии на педаль тормоза, так сильно.

Разработали ? — производим смазку тормозного цилиндра, в нажатом положении. Утапливаем, смазываем изнутри пыльник, и одеваем его на место.

Заметим, что после разработки одного колеса, обязательно нужно разработать и второе, иначе вам врятли удасться добиться желаемого эффекта.

Если работая над колесом, схватывающим первым, основное внимание мы уделяем на то, как сильно удается утопить поршеньки; то работая над колесом схватывающим вторым, обратите внимание на то, насколько сильно удается выйти поршенькам, — один из них мог закиснуть в зажатом положении, что не позволит ему выйти, в должное положение. Вполне может быть, что причина неравномерного торможения передних колес, кроется всего в одном поршеньке

Но как говорилось выше, чтобы наверняка, определить именно его, вам прийдется пройтись по всем поршенькам

Вполне может быть, что причина неравномерного торможения передних колес, кроется всего в одном поршеньке. Но как говорилось выше, чтобы наверняка, определить именно его, вам прийдется пройтись по всем поршенькам.

Кстати! Занимаясь данным ремонтом, на своем автомобиле, в гаражах, я встретил «Знатока» — противника смазки тормозных цилиндров. По словам этого человека, заходя вовнутрь, смазка с поршенька попадает в тормозную жидкость, а этого быть ни в коем случае не должно! И здесь я с ним согласен, добавлять смазку в тормозуху, точно не стоит. Но на мой вопрос, — рас манжет пропускает вовнутрь цилиндрика смазку, то почему он не выпускает наружу, значительно более текучею тормозуху? — он так и не смог ответить.

От себя скажу, что смазанный поршенек, работает значительно лучше: он лучше выходит, и со значительно меньшими усилиями утапливается.

Я для этой работы использовал смазку для подшипников. Предлоложив, что она рассчитана на высокие температуры и не должна пересохнуть. Некоторые производят смазку тормозной жидкостью. Многие мастера, и это кстати резонно, для этой работы, рекомендуют силиконовую смазку, ведь она уж точно не разъест манжет, или пыльник.

Источник

Суппорт после пескоструя

Последнее ограничение при ремонте суппорта — целостность его корпуса. Зачастую его повреждают неопытные сервисмены при монтаже/демонтаже узла. Восстанавливать корпус нецелесообразно экономически и никто не поручится за качество.

Также восстанавливают и суппорты со встроенным механизмом ручника, даже если он электрический. По сути оба исполнения имеют похожие болячки. Электрическая версия лишь добавляет проблем с отказом моторчика, а приводы закисают одинаково в обоих случаях. На рынке можно найти запчасти: это либо отдельные элементы, либо ремкомплекты. При этом некоторые автопроизводители выпускают даже оригинальные детали. С моторчиками ситуация сложнее, но всегда можно найти хороший бэушный вариант.

Восстановление суппорта в некоторых фирмах включает его обработку в пескоструйной камере и нанесение аэрозольной краски для создания внешнего вида, как будто узел только что сошел с конвейера. Цена услуги включена в общую стоимость ремонта.

Распространена и услуга покраски суппортов порошковой краской. Обычно ее делают одновременно с ремонтом узлов. После обработки в пескоструйной камере на суппорт наносят краску. По согласованию с клиентом перед этим могут положить и слой грунта, тогда покрытие прослужит дольше, но и цена работ будет выше. После нанесения порошковой краски суппорт «запекают» в печи и далее охлаждают его в помещении при комнатной температуре. Далее наклеивают логотип и делают финишное покрытие полимерным лаком.

Некоторые фирмы предлагают свои восстановленные суппорты. При этом они дают на них приличную гарантию в два года. Восстановленный передний однопоршневой суппорт стоит примерно 3500–4500 рублей, а задний вариант со встроенным механизмом ручника — около 6000 рублей. К слову, последний пример в новой коробочке для некоторых моделей бюджетных машин стоит аж 40 000 рублей.

Дисковые тормоза

Для доступа к колодкам нам необходимо снять высшую часть суппорта. Её задерживают всего два болта с оборотной стороны.

Придерживайте суппорт и откручивайте крепёжные болты

Открутите их, не допуская проворачивания направляющих.

Для фиксации используйте 2-ой гаечный ключ

Сейчас снимите высшую часть, просто потянув её ввысь.

Потяните ввысь освобождённую деталь

Старенькые колодки можно вынуть руками. Как уже писал при этом тормозной поршень колодок. Более того, при. Если не «идут», то помогите для себя отвёрткой.

Вытащите истёртые колодки

Чтоб установить новые накладки, установите их особые направляющие и утопите вглубь.

Утопите пластинку вглубь для надёжной установки

Колодка с жестяной пластинкой должна быть с внутренней стороны. Эта планка служит сигнализатором износа. Когда фрикционный материал стирается, он трётся о диск и издаёт звучный писк.

Жестяная пластинка должна быть снутри механизма

Перед оборотной сборкой необходимо утопить тормозной цилиндр, так как новые накладки толще. Вы просто не можете надеть суппорт вспять. Если будете просто давить, то ничего не получится. Необходимо вкрутить цилиндр по часовой стрелке при помощи плоскогубцев.

Вкрутите цилинд плоскогубцами, подходят и круглогубцы

Непременно проследите, чтоб выемка в цилиндре совпала с выступом на колодке (по другому не наденется). Также убрите всякую грязюка либо следы коррозии, они могут мешать правильной работе тормозов.

Когда высшая часть станет на место, остается только прикрутить её 2-мя болтами, и процедура окончена.

Затяните крепёжные болты

Если остались вопросы, то изучите видеоверсию подмены задних дисковых колодок Тойота Corolla.
