Дверные карты на ваз 2114 - советы по замене и ремонту

Демонтаж обшивки двери

Разборка дверной конструкции ВАЗ 2114 и снятие передней двери потребует наличия комплекта инвентаря. Чтобы получить доступ к панели, которая обтянута материалом, раскручивается ручка, проводится отсоединение электрической проводки, выемка динамиков и съем клипс. Необходимый инструмент:

Следует позаботиться о месте, где будет проходить работа. Рекомендуется, чтобы это было закрытое помещение, без сквозняков и с хорошим освещением. Инструкция по демонтажу:

Снимаются заглушки, под которыми находятся соединительные болты. Откручивается ручка, закрепленная двумя винтами.
Извлекается скоба, ведущая к стеклоподъемнику.
Отстегиваются клипсы, держащие панель. Ее потребуется немного потянуть на себя, но не вытаскивать.
Отключается электропроводка: от динамиков и стеклоподъемников. Если нужно демонтировать не заднюю дверь, то проводится отключение проводков зеркала бокового вида.
Вынимается декоративное изделие с обшивкой.

Клипсы легче снять с помощью ножа, но стоит обмотать лезвие ветошью, чтобы случайно не поцарапать отдельные кузовные фрагменты. После этого появляется возможность отсоединить полотно от панели и провести замену ткани.

Основные этапы

Износостойким покрытием считается пластик. Для каучука характерна высокая шумоизоляция и быстрый износ. Регулировка устройства производится после обработки основных элементов силиконовой смазкой. Специалисты рекомендуют использовать состав, который сохраняет свою эластичность и шумоизоляционные характеристики при низкой температуре окружающей среды.

В автомагазинах можно купить упрощенный вариант бесшумного замка. Чтобы установить механизм, понадобится открыть и зафиксировать дверь. Затем откручивают болты, которые фиксируют замок. Ударная отвёртка прикладывается к верхнему болту. Наносят несильные удары. При необходимости эта процедура повторяется.

Автомеханики запрещают одновременно отворачивать 2 болта крепления. В противном случае внутренний замок упадёт. В данной ситуации потребуется вскрыть дверцу, вывернуть верхний и нижний болт. Затем поворачивают корпус наружного замка. После демонтажа корпуса монтируют новый замок. Крепления вкручивают поочерёдно. Голый палец фиксатора заменяют бесшумным аналогом. Чтобы установить 4 дверных замок, понадобится 20 мин. Затем осуществляется проклейка дверей ВАЗ по вышеописанной методике. Эта работа производится вдвоём.

1. Снимаем обшивку двери. Как снять обшивку двери на ВАЗ 2114, 2115? 2. Прикладываем подиум к обшивке двери. ( Рис. 1 ) 3. С внутренней стороны, сквозь обшивку двери прикручиваем подиум двумя оцинкованными саморезами 4,2×16. ( Рис. 2 ) 4. Прорезаем обшивку двери под динамик (для подиумов ВАЗ 2114, 2115 прорезаем обшивку двери для подключения проводов к кнопке стеклоподъемника). ( Рис. 3 ) 5. Закрепляем подиум по всему периметру саморезами 4,2×16. ( Рис. 4 ) 6. Проверяем «ежики» крепления обшивки – плохие заменяем. 7. Для подиумов ВАЗ 2114, 2115 устанавливаем и подключаем кнопки стеклоподъемников. Кожу прорезаем аккуратно, оставляя припуски по краям! ( Рис. 5 ) 8. Устанавливаем обшивку обратно на дверь. ( Рис. 6 ) 9. Через лепесточки в подиуме (в отверстии под динамик) закручиваем два самореза 3,5×41 на сквозь через обшивку, в железо. Это позволяет крепко закрепить подиум и обшивку к двери. ( Рис. 7 ) 10. Снизу под карманом подиума, стараясь чтобы шляпки саморезов были не видны и не задевали подиум, прикручиваем обшивку к двери — в железо двумя саморезами 3,5×25. ( Рис. 8 ) 11. Подключаем динамик. ( Рис. 9 ) 12. Устанавливаем динамик и его сетку.

Всем доброго времени суток! Вроде говорил, но повторюсь… В начале мая приобрел я обшивки дверей от 2114. Устал я от скрипов обшивок дверей на 2109, поэтому первым делом после приобретения обшивок побрел я искать так называемые «пистоны» от Газели. Искал я на мое удивление долго, в итоге нашел конечно же! Брал с запасом: 30 шт. пистонов от Газели (комплект: пистон, саморез, заглушка) — 16 рублей * 30 = 480 рублей 30 шт. клипс полки с/о 2108 — 5 рублей * 30 = 150 рублей

Все знают, что русские автомобили — погремушка, не исключение и десятка. Некоторые пытаются как-то бороться со скрипом и дребезгом в салоне, а некоторые делают музыку погромче и не обращают на все это внимания. Если Вы относитесь к первой категории людей, тогда данная статья Вам может быть полезна.

Этап 3. Проливка смолой

Теперь начинается самое интересное и нудное занятие

Лучше всего использовать небольшие одноразовые емкости для размешивание смолы, пропорции я брал на 100гр смолы 1 гр отвердителя

Лучше всего использовать пластиковые стаканчики для пива, у них толстый пластик, что нам и надо. Смола вступая в реакцию с отвердителем выделяет тепло, которое может расплавить нашу емкость.

!Внимание! Использовать смолу только в хорошо проветриваемых помещениях, надевать респиратор и перчатки. Я обычно проливаю снаружи 2 раза с интервалами высыхания 2-3 часа. Я обычно проливаю снаружи 2 раза с интервалами высыхания 2-3 часа

Я обычно проливаю снаружи 2 раза с интервалами высыхания 2-3 часа.

Теперь мы берём в руки болгарку или любой другой инструмент для резки наших карт.

Здесь наглядно видно бруски для жёсткости

Вырезаем всю внутренность наших карт, оставляя места для клипс.

Снятие обшивки передней двери

Пластиковые шипы или «елочки» для крепления могут сломаться в процессе снятия обшивки. Закупаем заранее количество, достаточное для обновления. Лучше покупать двойные бело-оранжевые или прозрачные клипсы.

Открываем дверь и снимаем 3 винта крепления подиума. Винты откручиваются крестовидной отверткой. Подиум аккуратно поворачивается вниз и отсоединяется от корпуса.

Переворачиваем подиум тыльной стороной к себе и находим штекер от механизма управления стеклоподъемниками.

Ножом с тонким лезвием или плоской отверткой отжимаем через специальное отверстие фиксатор и, потянув за колодку, вынимаем ее.
Крестовидной отверткой снимаем винты с креплений акустических колонок.
Снимаем колонку, отсоединяем провода питания.
Отверткой поддеваем внешнюю накладку дверной ручки.
Перевернув накладку на 180 градусов, полностью снимаем ее.
Поддев острым ножом, приподнимаем накладку ручки двери. Снимаем накладку и откручиваем 2 винта под ней.
Снимаем ручку двери.

Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
Снимаем рычаг управления зеркалом.

Начиная с нижних углов обшивки, аккуратно поддеваем ее ножом и снимаем с клипс крепления к двери.

Нельзя снимать обшивку рывками и резкими движениями. Можно повредить гнезда крепления обшивки к двери.

Выводим из-под верхней части обшивки провода от механизма блокировки замков. Проводим снятие обшивки двери ваз 2114, равномерно отводя ее в сторону от двери.
После снятия обшивки можно заменять стекла, саму обшивку, ремонтировать стеклоподъемники, устанавливать акустику и т. д.

Если вы планируете замену обшивки, перед ее приобретением сравните размеры установленной в машине обшивки с новой еще в магазине. Могут не совпадать расположение и диаметр отверстий под ручку и для крепления.

Установка обшивки происходит в обратной последовательности.

Разбираем переднюю дверь

1) Для начала нам нужно снять основную рукоять, при помощи которой закрывается дверь. Отжимаем декоративную накладку отверткой, только аккуратно, не повредите. Далее откручиваем болты, всего их два и снимаем ручку.

2) Затем снимаем декоративную накладку ручки отпирания, знаете такой черный пластик, также его подцепляем отверткой и вытаскиваем, там две защелки будьте аккуратны.

3) Затем нужно снять нижнюю полку, в которую установлены кнопки стеклоподъемников, там два – три болта. Полка выходит вместе со шлейфом стеклоподъемника, отключаем их и убираем.

4) Далее, как правило идет динамик, крепится он на 2 – 4 болтах, если честно, то я видел и на одном. Откручиваем, там с завода идут крестообразные болты. Убираем.

5) В верхней части, выкручиваем «шпингалет» запирания, он просто выкручивается как болт.

6) Все снято, теперь нам нужно отсоединить саму обивку, тут немного посложнее. Можно потянуть за углы, а можно подцепить отверткой и тянуть на себя – главное не сломать, аккуратненько стараемся отделить. Если какие-то заклепки сломались (а это будет 100%), не переживаем мы же купили новые

НА этом «разбор» закончен, как видите, ничего сложного и это еще считается, что передняя часть сложная. Смотрим видео.

READ Как снять сигнал на Kia RIO

Подготовка нового полотна

Обычно снимают обшивку при деформации панели или желании заменить полотно. Если машина побывала в аварии, то панельную часть можно заменить куском фанеры. Главное, снять точные мерки и совершить вырезку по точной форме. То же самое касается материала. Он приобретается заранее, размечается и вырезается. Его общий размер равен диаметру панели, только по краям оставляется 2–3 см для подгиба. Помимо основного набора инструментов понадобится:

Для установки новой обшивки потребуется клеящее вещество, чтобы материал плотно лег на основную деталь.
Для внутреннего крепежа нужен строительный степлер со скобами или метизы. В последнем случае еще нужна дрель для просверливания отверстий.
Заранее приобретаются дополнительные клипсы. При разборке дверцы эти крепежи периодически ломаются.

Водителям предлагается различный материал: кожа, заменитель, дерматин, автоткань, алькантра, карпет. Любой из них подойдет для обтяжки. После того, как отделена старая облицовка от панели и подготовлен новый отрез ткани, остается закрепить материал. Этапы:

Фанера промазывается клеем.
Выполняется натяжка полотна.
Расправляются складки.
Создаются отверстия для саморезов или полотно по периметру фиксируется степлером.
Вырезается отверстие для динамика.

Стоит подождать несколько часов для того, чтобы клей мог просохнуть и только после этого выполнять обратный монтаж.

Замена двери на ВАЗ 2113-ВАЗ 2115

Примечание! Передняя дверь на автомобилях семейства Самара 2 снимается аналогично задней. Во избежание повторений, мы рассмотрим в данной статье инструкцию на примере двери спереди, а вы, по мере необходимости, проделайте подобную процедуру и с задней.

Поскольку работа по снятию двери соприкасается электроникой, то рекомендуем скинуть клему минус с аккумулятора, во избежание короткого замыкания проводки. Подробнее читайте здесь: «Замена аккумулятора на ВАЗ», пункт 1.

Снятие

1) В начале необходимо снять дверную обшивку. С помощью отвёртки отверните нижние винты, крепящие кармашек, а затем снимите его с автомобиля.

Примечание! Открутив нижние винты, не спешите полностью снимать кармашек. Туда встроены переключатели, регулирующие стекло (поднимают и опускают его). Их необходимо снять:

отверните винты снизу и чуть-чуть отодвиньте кармашек от обшивки;
подденьте отвёрткой какой-либо переключатель и выньте его наверх;
затем отожмите фиксаторы колодки проводов и разъёдините её вместе с переключателем (показано на маленьком рисунке ниже);
повторите процедуру со вторым переключателем;
полностью снимите нижний кармашек с автомобиля.

2) Теперь подденьте ножом либо отвёрткой декоративную накладку, удерживающую ручку двери.

Примечание! Сняв накладку, вы увидите перед собой два больших винта, крепящие ручку к двери. С помощью отвёртки полностью выверните оба винта (на фото ниже виден лишь один винт) и полностью снимите ручку с автомобиля.

3) Далее подденьте отвёрткой и снимите пластмассовую облицовку (указана стрелкой), находящуюся на ручке открывания двери. Данная облицовка крепиться внутри на фиксаторах, бывает достаточно поддеть какой-либо уголок отвёрткой и она начнёт понемногу сниматься.

4) После обхватите рукой кнопку, закрывающую дверь автомобиля и просто выверните её. В случае трудностей, возьмите в руки отвёртку и за верхнюю резьбу полностью выверните кнопку (показано на маленьком фото внизу).

5) Следом, если у вас установлены колонки, то с помощью отвёртки выверните их винты крепления. Затем выньте колонку из отвёрстия и отсоедините от задней части два провода, подсоединенные к ней. Обязательно запомните месторасположение проводов, при необходимости сфотографируйте, чтобы ничего не перепутать, устанавливая колонку обратно.

6) Затем, если у вас на двери имеется ручка поднимания-опускания стекла, то снимите её. Сперва сдвиньте облицовку ручки (на фото ниже она указана стрелкой), а после потяните за ручку и снимите её с автомобиля (смотрите маленькое фото).

7) Теперь потяните за ручку, управляющую наружным зеркалом заднего вида и снимите её. Уберите облицовку механизма, находящуюся за ручкой (нижнее фото):

Примечание! Запаситесь новыми пистонами – они одноразовые, при снятии ломаются, зато стоят копейки.

9) Отыщите две колодки проводов и два разъёма, соединенные между собой. Разъёдините их, запомнив расположение разъёмов и колодок, либо пометив их с помощью маркера.

10) Затем извлеките из отверстия в двери фиксатор (см. уменьшенное фото ниже ), крепящий к двери провода электро-стеклоподъемника и моторедуктора, чтобы они не болтались. Разъёдините разъём с колодкой проводов электростеклоподъемника двери (продемонстрировано на основном фото).

11) Следом извлеките из отверстия в двери резиновую трубку, внутри которой находится жгут проводов (маленькое фото), а затем извлеките жгут проводов моторедуктора и электростеклоподъемника как показано на основном фото.

12) Теперь присмотритесь в места нахождения петли крепления двери. В середине находится палец, крепящий ограничитель открывания двери. С помощью бородка и молотка полностью аккуратно выбейте палец, не повредив его, или же просто отверните два болта ограничителя (указаны стрелками).

13) И в завершение, придерживая дверь рукой, а лучше попросив помощника придержать, выверните болты (2 шт), крепящие дверные петли к кузову автомобиля. Отворачивать начинайте с верхнего болта крепления и затем перебирайтесь к нижнему.

Примечание! На фото выше показан верхний болт крепления дверной петли к кузову. Отвернув верхний и нижней болты, аккуратно снимите дверь с автомобиля!

Установка

Установка новой двери производиться в обратном снятию порядке. С помощью болтов, крепящих петли, отрегулируйте положение двери относительно кузова, не давая ей свисать и не допуская различных зазоров.

Демонтаж

Итак, чтобы поменять обшивку на дверях, первым делом вам потребуется демонтировать компоненты дверей и избавиться от старого обшивочного материала. По сути, для работы вам потребуется только набор отверток и хорошее настроение.

Cнятие обшивки двери ВАЗ

Сначала снимите подиум. Для этого есть три крепежных болта под подиумом, которые откручиваются простой крестовой отверткой.
Аккуратно снимайте подиум, не торопитесь. В противном случае есть риск повредить проводку от стеклоподъемников.
Отсоедините от ваших электростеклоподъемников колодку с проводами.
Теперь нужно снять дверные ручки. Подденьте накладки плоской отверткой. Под ними вы обнаружите крепежные болты. Откручиваются они все той же отверткой, после чего ручки легко убираются.
Следующий этап — снятие облицовки механизма открытия дверей. Чтобы это сделать, нужно поддеть аккуратно облицовку с помощью плоской отвертки и снять элемент.
Сверху дверей располагаются механизмы для запирания. Пластиковые штыри. В них есть отверстие, куда идеально входит крестовая отвертка. Снимаются стопоры простым выкручиванием отверткой.
Наверняка на передних дверях имеются динамики. Чтобы их снять, достаточно просто открутить крепежные болты. Если это не штатные динамики, процедура демонтажа может несколько отличаться.
Аккуратно извлеките динамики из корпуса обшивки и отсоедините проводку. Ничего резко не дергайте пока не убедитесь, что все проводки отсоединены.
Демонтируйте пластиковый рычаг, которым осуществляется регулировка боковых зеркал и избавьтесь от декоративных молдингов.
Теперь можно снять непосредственно саму обшивку. Она удерживается за счет пластиковых пистонов, которые вставлены непосредственно в металлическую часть дверей.
Плоской отверткой подденьте обшивку, плавно отсоединяя материал от поверхности.
Не бойтесь сломать пистоны, поскольку это расходный материал. Новые обойдутся в небольшую сумму денег.

Демонтаж в разгаре На каждую дверь у вас уйдет около 30 минут, а может и больше. Все зависит от сноровки и уровня подготовки.

Обшивка

Двери избавлены от всего лишнего, потому можно приступать к обшивке.

Обшивка дверей ВАЗ 2114,2115 «Успех».

Зачистите поверхности, избавьтесь от следов ржавчины, мусора, повреждений. Раз вы разобрали двери, не лишним будет проверить состояние металла и провести ряд профилактических работ; Если вы хотите повысить звукоизоляционные свойства двери, под новый обшивочный материал можно приклеить поролон; Вырежьте элементы новой обшивки. Для этого можно воспользоваться выкройкой или просто приложить материал к дверным картам и вырезать необходимые элементы; Не забывайте предусмотреть припуски по периметру обшивочного материала, чтобы его можно было загнуть; Вырежьте в материале отверстия под ручки. Оставьте немного больше положенного, чтобы при установке ручек они потянули за собой материал, и у вас не осталось следов обрезки снаружи; На основание обшивочного материала нанесите клей

Выбор клеящего состава во многом зависит от типа обшивки, которую вы используете; Особое внимание в случае ВАЗ 2114 уделяется подлокотнику, где требуется аккуратное и тщательное натяжение; Выпрямите все неровности, убедитесь в отсутствии складок. Для этого лучше брать клей, который не высыхает моментально. Так вы получите возможность подкорректировать неровности; Выполните процедуру обратной сборки дверных элементов, когда клей полностью высохнет

Так вы получите возможность подкорректировать неровности; Выполните процедуру обратной сборки дверных элементов, когда клей полностью высохнет.

Пример замены

Работа завершена. Ничего особо сложного в обшивке дверей нет. Единственные наиболее проблематичные моменты — это этап разборки дверей. Но если у вас есть хотя бы небольшой опыт, вы легко справитесь с поставленной задачей.

Загрузка …

Как правильно снять обшивку на двери на ладе гранта

Снятие обшивки передней двери

1. Открываем дверь и снимаем 3 винта крепления подиума. Винты откручиваются крестовидной отверткой. Подиум аккуратно поворачивается вниз и отсоединяется от корпуса.

1. Переворачиваем подиум тыльной стороной к себе и находим штекер от механизма управления стеклоподъемниками.

1. Ножом с тонким лезвием или плоской отверткой отжимаем через специальное отверстие фиксатор и, потянув за колодку, вынимаем ее.
2. Крестовидной отверткой снимаем винты с креплений акустических колонок.
3. Снимаем колонку, отсоединяем провода питания.
4. Отверткой поддеваем внешнюю накладку дверной ручки.
5. Перевернув накладку на 180 градусов, полностью снимаем ее.
6. Поддев острым ножом, приподнимаем накладку ручки двери. Снимаем накладку и откручиваем 2 винта под ней.
7. Снимаем ручку двери.

1. Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
2. Снимаем рычаг управления зеркалом.

1. Начиная с нижних углов обшивки, аккуратно поддеваем ее ножом и снимаем с клипс крепления к двери.

Нельзя снимать обшивку рывками и резкими движениями. Можно повредить гнезда крепления обшивки к двери.

Выводим из-под верхней части обшивки провода от механизма блокировки замков. Проводим снятие обшивки двери ваз 2114, равномерно отводя ее в сторону от двери.
После снятия обшивки можно заменять стекла, саму обшивку, ремонтировать стеклоподъемники, устанавливать акустику и т. д.

Установка обшивки происходит в обратной последовательности.

Выбор материала

Первое, с чем нужно начать, это выбор обшивочного материала. Нынешний ассортимент достаточно широкий, что позволяет каждому автовладельцу подобрать идеальный вариант в соответствии со своими пожеланиями, требованиями и финансовыми возможностями.

Наиболее привлекательные варианты — это:

Натуральная кожа;
Кожзамеменитель;
Алькантара;
Велюр;
Флок;
Карпет.

Подробнее о нюансах этих материалов для создания обшивки дверей ознакомьтесь в таблице.

Материал

Особенности

Натуральная кожа

Это прочный, надежный и долговечный материал, единственный существенный недостаток которого заключается в высокой стоимости. С ним работать нелегко, но на выходе получаем потрясающую отделку. Настоящая классика, которая никогда не перестанет быть актуальной

Кожзаменитель

Заметно дешевле по сравнению с натуральной кожей, но срок службы не такой продолжительный. Буквально через год кожзам может покрыться миниатюрными трещинками в виде паутинки.

Карты дверные на ваз 2114

Алькантара

Многие называют этот материал идеальным для четырнадцатой модели. Обладает привлекательным внешним видом, похож на замшу, но имеет повышенную прочность и практичность. Легкость ухода, простота установки и богатая цветовая гамма. Как таковых недостатков алькантара не имеет

Велюр

Хорошо подходит для обшивки дверей, в отличие от сидений. Материал приятный на ощупь и красивый внешне, но при постоянном контакте образуются потертости. Особенность структуры потребует от вас часто чистить ткань, ибо велюр собирает большое количество пыли

Флок

На ощупь напоминает велюр, но в отличие от него, намного проще поддается чистке, не намокает и не боится даже резких перепадов температур

Карпет

Практически ковролин, но более мягкий и приятный. С материалом легко работать, стоит немного, не изнашивается за короткий промежуток времени и хорошо тянется

Для ВАЗ 2114 это особенно актуально, поскольку при замене обшивки важно аккуратно повторить все изгибы дверей

Демонтаж и последующая установка обивки дверей в «калине-2»

Выбор зависит от ваших целей по доработке салона автомобиля. Так, флок подходит под спортивный стиль, кожа — для повышения класса, а велюр — для изысканных идей.

Перетяжка карт дверей ваз 2114

Тепло- и звукоизоляция автомобиля

Отечественные автомобили известны тем, что в зимнее время в салоне довольно холодно, а при движении очень шумно. Всему виной не продуманная изоляция автомобиля, то есть ее практически вообще нет.

Врезка: Важно: При модернизации салона транспортного средства следует обратить особое внимание на изоляцию. ВАЗ 2114 тюнинг салона рекомендуется начинать с создания изоляционного слоя, и только после этого переходить к обшивке, передней панели или щитку приборов

Для начала следует обратить внимание на то, что частичная звукоизоляция должного результата не даст. Именно поэтому изолировать следует не только салон, но и багажник, моторный щит, двери, приборную панель

Принцип снижения шума в салоне во время движения для всех автомобилей одинаковый.

Проводить работы можно после выполнения демонтажных работ и приобретения следующих материалов:

1. Сплэн 30042. Стройзол СД 90.3. Акцент толщиной 15 миллиметров.4. Вибропласт Gold.5. Адгилин Визомат.

Из инструментов понадобится:

1. Измерительные инструменты: линейка, угольник, рулетка, уровень.2. Тепловой фен строительный, с достаточно высоким показателем мощности.3. Набор отверток.4. Набор ключей.5. Нож и ножницы.6. Ветошь.7. Прижимной ролик.8. Обезжириватель.

Большая часть времени, как правило, уходит на проведение демонтажных работ. Для того чтобы ускорить эту работу следует воспользоваться услугами помощника. Также можно найти руководство по эксплуатации автомобиля с подробным описанием того, как следует провести демонтаж салона. После удаления всей обшивки и заводской звукоизоляции, которая присутствует в небольшом количество. Металлическая поверхность очищается от грязи и обезжиривается.

К особенностям проведения монтажных работ можно отнести:

Первым наносимым слоем должен стать Визомат МП. Его наклеивают на всю поверхность: багажник, пол, двери, потолочная поверхность. Этот материал наносится путем его нагрева при помощи фена, после чего отклеивается пленка и проводится раскатывание при помощи валика. Все должно быть сделано достаточно быстро. Поэтому следует предварительно провести вырезание наиболее подходящих кусков материала

При наклеивании следует обратить внимание на то, чтобы не создавалось зазоров меду отдельными кусками материала, а также не должно быть пузырей. От качества выполнения данного этапа зависит конечный результат.
Вибродемпфера используется для поглощения резонанса, который может возникнуть во время движения

От колес к кузову передается вибрация, погасить которую можно именно при помощи подобного материала. Также вибродемпфера выступает в качестве теплоизоляционного материала, который может удерживать тепло в зимнее время, не давать в летнее проникнуть в салон теплому воздуху.
Идеальной работой можно назвать случай, когда используются цельные куски. Однако если работа проводится без помощников, то достигнуть этого достаточно сложно. При использовании отдельных кусков следует соединять их внахлест 20 сантиметров.
Во время выполнения работы не стоит забывать о том, что все технологические отверстия, люки, вентиляционные решетки не должны заклеиваться. Они необходимы для поддержания правильного микроклимата, проветривания кузова, что позволит избежать появление плесени.
Вибропоглощающий материал должен покрывать как можно большую площадь. От этого будет зависеть результат проводимой работы.

Проводя ВАЗ 2114 тюнинг салона следует учитывать, что третьим слоем, который наносится при изоляции салона, становится Акцент толщиной около 15 сантиметров.

Четвертым материалом становится Сплэн, который работает как теплоизолятор. Подобные изменения позволят сделать салон как можно более комфортным. После выполнения этой работы можно приступать к другим изменениям салона.

1 этап.Выставление колец

Для начала берём обычную дверную карту, желательно без велюровой вставки, т.к. ее можно очень легко испачкать эпоксидный смолой.

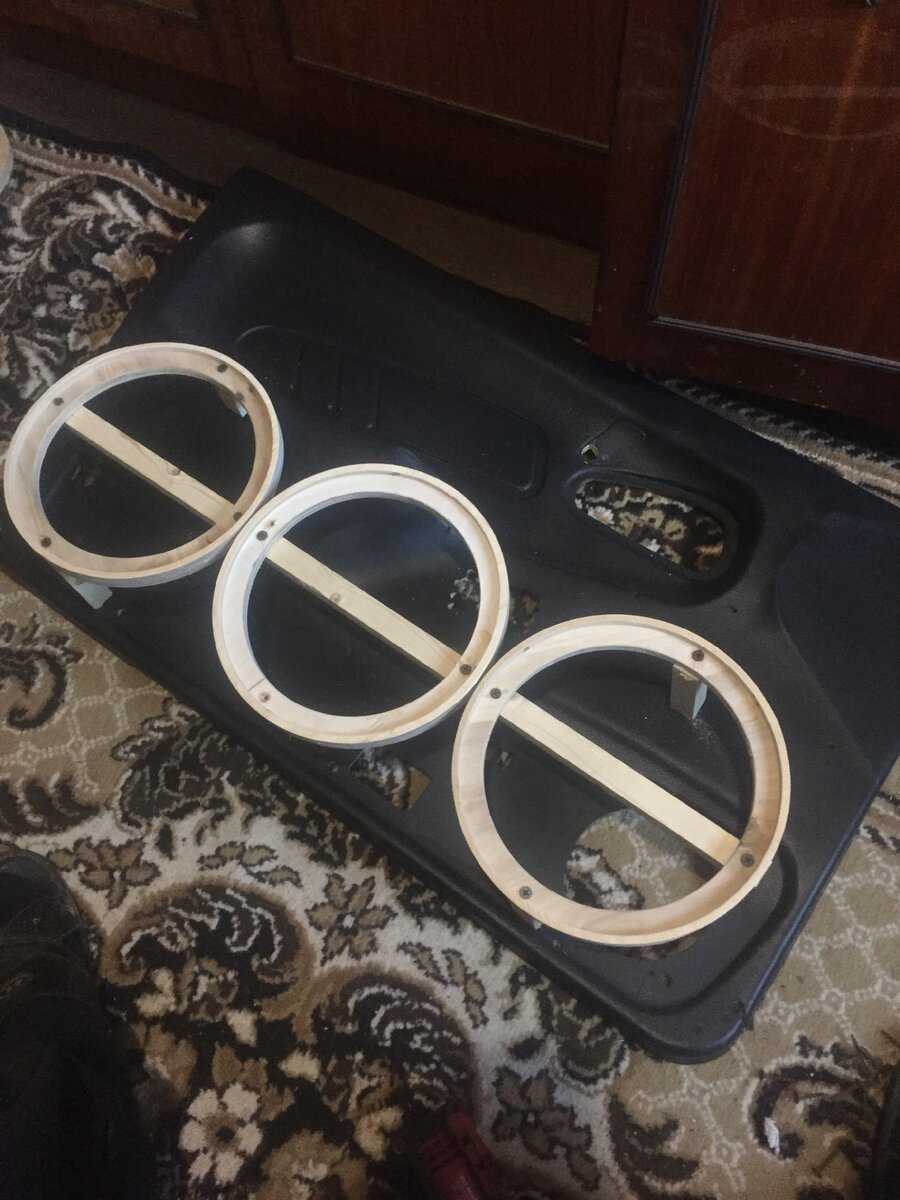

Выставляем кольца по вашему желанию, тут фантазия начинает плясать своё «танго».

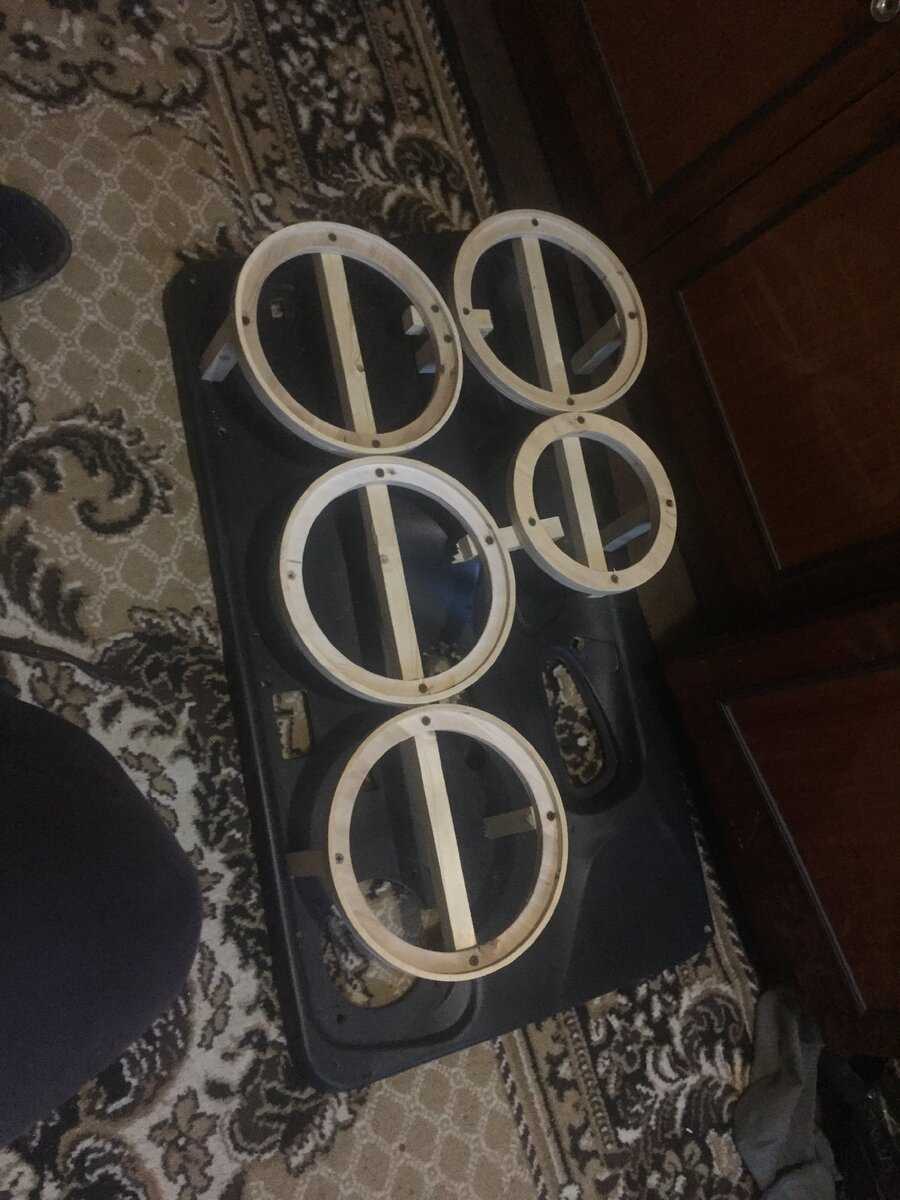

Обязательно скрепляйте кольца между собой и выставляйте их на брусочки, никак не на саморезы

У меня будет четыре пары 20 сантиметровых динамиков и одна пара «драйверов»

Глубину подбираем индивидуально согласно установочной глубине наших динамиков

Несём карту в машину для примерки.Есть опасность что неправильно выставленные кольца будут упираться в сиденье и вы не сможете закрыть дверь.

Демонтаж обшивки

Смена облицовки подразумевает снятие и установку новой карты дверей. Необходимый инвентарь:

фанера;
отвертки;
нож;
крепления: клипсы или пистоны;
саморезы;
клей;
поролон;
дрель.

Во время демонтажа пистоны ломаются, поэтому для установки новых потребуется паяльник или термоклей. Заменяется этот крепежный элемент пластмассовыми клипсами. Новая фанера понадобится, если старая конструкция деформировалась или треснула. Шаги демонтажа:

Вытаскивается скоба, которая фиксирует стеклоподъемник.
Проводится демонтаж ручки. Для этого снимаются болты на внутренней и внешней части подлокотника.
Снимаются динамики и другие фрагменты электроники.
Извлекается панель, с которой срезается ткань обшивки.

Процесс демонтажа еврокарты аналогичный.

Обивка передней двери

Примечание: Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.

1. Открываем переднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.

Внимание: Во избежание повреждений элементов обивки, перед применением оборачиваем жало отвертки клейкой лентой. 2

При помощи отвертки осторожно поддеваем и затем снимаем декоративную накладку дверной рукоятки

3. Крестовой отверткой отворачиваем два винта крепления…

… и затем снимаем дверную рукоятку.

При помощи отвертки осторожно поддеваем крышку внутренней ручки открытия двери, чтобы преодолеть усилие двух фиксаторов, и затем ее снимаем

5. Крестовой отверткой отворачиваем три нижних винта крепления…

… и, выводя из зацепления верхние фиксаторы, отсоединяем от обивки двери нижнюю полку, в которую установлены переключатели стеклоподъемников.

6. Отсоединяем электрические разъемы двух переключателей стеклоподъемников…

Передняя дверь Ваз 2109

В данной статье мы расскажем как снять или установить дверь, заменить стеклоподьемник, боковое водительское или пассажирское стекло переденй двери, замок открывания двери и наружное зеркало заднего вида на Ваз 2109

Замена передней двери Ваз 2109

Откройте дверь и отверните два болта крепления кронштейна ограничителя к передней стойке

Отверните болты крепления верхней и нижней петель двери к передней стойке кузова и снимите дверь

Установка передней двери на Ваз 2109 выполняется в порядке, обратном снятию. Перед окончательной затяжкой болтов крепления петель к передней стойке кузова закройте дверь и откорректируйте ее положение так, чтобы зазоры в проемах по всему периметру были одинаковы. Затем аккуратно откройте дверь и окончательно затяните болты крепления петель.

Снятие и установка обшивки передгней двери Ваз 2109

Вставьте тонкую отвертку между розеткой и облицовкой ручки стеклоподъемника. Отжав розетку отверткой, сдвиньте облицовку так, чтобы выступ на ней (см. примечание) вышел из зацепления с розеткой

Снимите облицовку ручки стеклоподъемника Ваз 2109

Снимите ручку стеклоподъемника

помощью тонкой отвертки выньте две заглушки из ручки подлокотника

Отверните два винта крепления и снимите ручку подлокотника

Отверните два винта крепления кармана двери Ваз 2109

Отверните кнопку блокировки замка двери

Отожмите тонкой отверткой и выведите из зацепления защелку розетки внутренней ручки замка двери

Оттянув на себя ручку, снимите розетку

С помощью отвертки отожмите обшивку двери Ваз 2109 так, чтобы пистоны крепления вышли из отверстий в двери

Места расположения пистонов в обшивке двери Ваз 2109

Чтобы вывести из отверстий верхние пистоны крепления обивки, отогните край уплотнителя

Снимите обивку двери. Установка обшивки передней двери Ваз 2109 производится в порядке, обратном снятию.

Замена стекла и стеклоподъемника Ваз 2109 передней двери

Опустите стекло до упора вниз, снимите обивку двери и наружное зеркало заднего вида. Чтобы снять стекло двери Ваз 2109, надо вынуть стеклоподъемник.

1 – гайки крепления направляющей стеклоподъемника, 2 — гайки крепления механизма стеклоподъемника

1 – направляющая, 2 – ползун, 3 – механизм стеклоподъемника, 4 — место маркировки стеклоподъемника

Снимите внутренние и наружные нижние уплотнители стекла. Затем с помощью отвертки снимите держатели защитной пленки и выньте пленку из двери

Снимите верхний уплотнитель стекла

становите ручку стеклоподъемника и поднимите стекло так, чтобы стали доступны болты крепления обоймы стекла к ползуну стеклоподъемника. Отверните оба болта крепления, придерживая при этом стекло. Аккуратно опустите стекло вниз

Этап 5. Шпатлёвка, грунтовка и покраска

Тут мы уже подходим к финишной прямой. Берём шпатлёвку со стекловолокном , резиновый шпатель и наносим небольшим слоем на поверхность карты. После высыхания я использовал насадку для шуруповёрта с дисками наждачкой. Я брал 3 вида наждачки, 100,400 и 1000.

После высыхания можно их грунтовать.

Я брал обычный грунт в баллончиках и краскопульт. Разница только во времени покраски.

После грунта шла чёрная краска как основа и белые брызги с кисточки.

И вот уже конечный результат. Очень доволен. Получились достаточно жесткими и при этом не сильно тяжелыми.

Материал:
