Как сделать натяжитель ремня своими руками

Рекомендации по натяжке ремня ГРМ

Придерживайтесь данных рекомендаций, чтобы газораспределительный механизм сохранился в идеальном состоянии:

• Профессионалы советуют проверять натяжение ременного привода через 13 000-15 000 км пробега. Это позволит исключить ситуацию, когда происходит обрыв ремня, после чего клапаны загибает в 87 % случаев.
• Нельзя ездить на машине, если ремень ГРМ износился, недотянут либо перетянут. Необходимо как можно быстрее заменить его, при необходимости натянуть или ослабить. Такой подход позволит предотвратить возникновение серьезной поломки после его обрыва.
• Если ременной привод будет перетянут, он быстро износится, также в негодность придут ролики и подшипники. При недостаточном натяжении ремень перескочит. В результате произойдет загиб клапанов, порвется сам ремень. На восстановление автомобиля придется потратить крупную сумму.
• Если ременной привод перетянут, появится визг во время езды.
• Необходимо следить за тем, чтобы масло не попадало на ременной привод. В противном случае он быстро выйдет из строя.
• Устанавливая новый ремень ГРМ, следует осмотреть ролики. Профессионалы рекомендуют устанавливать новые ролики при каждой четной замене ремня (каждую вторую замену ременного привода).

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

• планка;
• болт;
• ролик.

Все конструкции имеют свои позитивные и негативные характеристики.

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

• крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
• поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
• затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

• в первую очередь послабляем крепление генератора;
• далее ключом отвинчиваем/закручиваем регулировочный болт;
• закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки

Важно учитывать погрешность, возникающую при затягивании крепежа

Оптимальная регулировка натяжения с помощью ролика

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна гореть лампочка приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
2. не заводим авто — включили 5 передачу;
3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.

Физическая оценка:

• если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
• нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

1. используем накидные ключи 8, 19;
2. ключ 19 набросить на ходовой винт;
3. ключ 8 на контргайку;
4. страгиваем;
5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

1. снять минусовую клемму с аккумулятора;
2. работаем с генератором: отсоединить от него жгут проводов;
3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Конструктивные особенности привода генератора

Чтобы передача осуществлялась надлежащим образом приводной ремень генератора должен быть натянут. В случае его провисания ремень будет проскальзывать на шкивах, а если его перетянуть, то это повысит интенсивность износа подшипников, генератора, рабочих поверхностей шкива и самого ремня.

Поэтому конструктивно предусмотрена регулировка натяжения ремня. Раньше на автомобилях от шкива коленчатого вала во вращение приводился только один генератор, поэтому регулировка натяжки производилась самим генератором.

В таких авто имелось две точки крепления генератора. Относительно одной из них данный элемент мог вращаться, а вторая точка являлась регулировочной. Чтобы произвести натяжку ремня, достаточно было рассслабить гайку регулировочной точки крепления и оттянуть генератор в сторону от двигателя, а затем затянуть гайку. Такая возможность регулировки натяжения возможна благодаря тому, что коленчатый вал приводит только генератор и форма положения ремня не сложная по конфигурации, он располагается только между двумя шкивами.

Одна из схем привода генератора

На более современных автомобилях добавилось количество дополнительного навесного оборудования, которое тоже получило привод от шкива коленчатого вала. К такому оборудованию относится насос гидроусилителя и компрессор кондиционера. А поскольку привод этих двух узлов, а также генератора осуществляется одним ремнем, то организовать регулировку натяжения приводного элемента генератором не получится. Конфигурация положения ремня на таких авто очень сложная, поскольку ремень проводит уже по четырем шкивам, при этом оборудование, которое он приводит в действие, располагается на разных уровнях по отношению друг к другу.

Видео: Натяжитель для ремня генератора лада гранта

Размеры

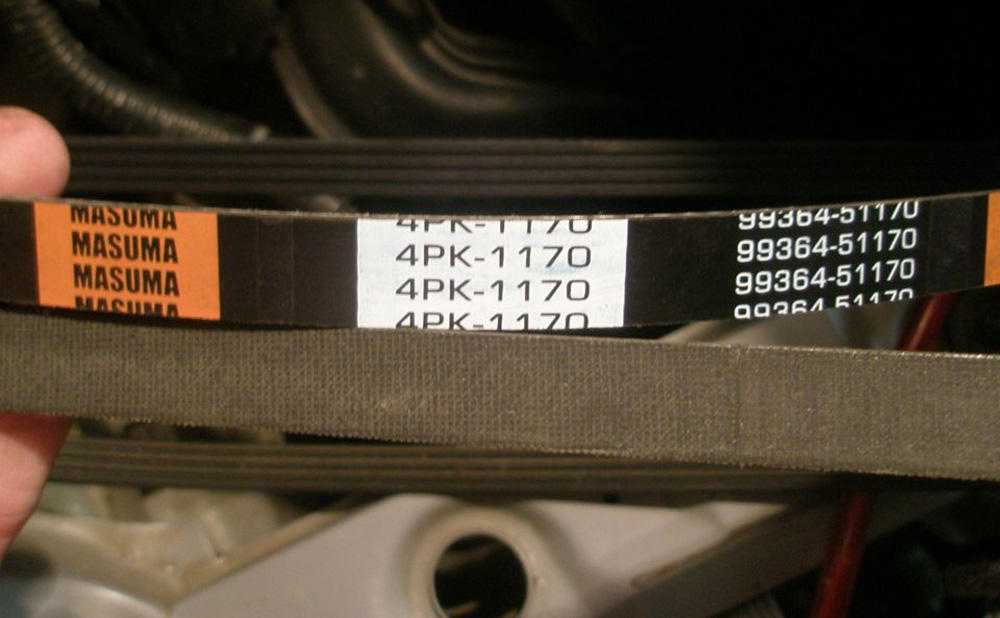

Перед покупкой ремня необходимо определить номер модели натяжного элемента, который использовался на мотоблоке ранее.

Для этого необходимо:

• снять старые элементы привода с мотоблока, используя соответствующих инструментов;
• проверить маркировку на нём, которая наносится на внешнюю часть (маркировка А-49 должна быть белого цвета);
• если нет возможности рассмотреть маркировку, то необходимо замерить расстояние между шкивами натяжки;
• зайти на ресурс производителя и при помощи таблицы определить размер наружного ремня, можно узнать размеры у продавца магазина.

Чтобы избежать в дальнейшем проблем с подбором, необходимо, после покупки нового элемента для привода, переписать цифровое значение с его поверхности. Это позволит избежать ошибки при выборе и покупке.

Осмотр и оценка вероятных неисправностей

Прежде чем поменять необходимую часть, в профилактических целях или произвести полноценный ремонт, стоит предварительно осмотреть, а также выяснить вероятную причину, вызвавшую сбой в работе:

произвести оценку условий, в которых работала вся цепочка зарядки генератора;
выяснить первоисточник неисправности: подшипник, ремень или другие узлы, неисправность которых повлияла на ремонт;
проверить вероятную степень износа всех рабочих деталей;
обратить внимание на следы от ремня на направляющем и натяжном роликах, если они есть, значит, смещение ремня спровоцировал разбитый подшипник;
выявить вероятные причины, приведшие к загрязнению рабочих поверхностей, которые, требуется поменять.

Так как даже замена ремня генератора или ролика натяжителя, не всегда принесет желаемый результат, причина отказа может заключаться в другом. Например, на снятом ремне есть следы тосола или масла, то необходимо найти источник, из которого попадают на ремень данные жидкости, соответственно провести требуемый ремонт.

Самостоятельное изготовление

В случае невозможности приобретения готового шкива профессиональные мастера советуют изготовить данную деталь самостоятельно.

Для изготовления шлицевого шкива в домашних условиях необходим токарный станок и металлическая заготовка. За помощью можно обратиться в токарные мастерские, где профессиональные токари обязательно помогут выточить необходимую деталь.

В случае невозможности достать металлическую заготовку специалисты советуют использовать кусок фанеры.

Необходимые инструменты:

• электрический лобзик;
• фрезер;
• циркуль;
• электрическая дрель.

Этапы изготовления:

• приобретение необходимой заготовки;
• вычерчивание круга нужного диаметра;
• высверливание центрального отверстия;
• выпиливание лобзиком круга строго по намеченной линии с отступом от черты на 20-25 мм;
• шлифовка полученной заготовки мелкой наждачной бумагой;
• вырезание канавки для ремня с помощью фрезы необходимого размера;
• установка готового изделия в мотоблок;
• устранения всех дефектов и неточностей.

Данная деталь из фанеры имеет короткий срок эксплуатации и требует постоянной проверки и замены в случае необходимости.

Устанавливать самодельные детали можно только на те мотоблоки, в которых данная манипуляция предусмотрена разработчиками.

Для продления сроков эксплуатации мотоблока специалисты рекомендуют знать и применять несколько основных правил ухода за шкивом:

• регулярная проверка и очистка защитного кожуха от камней, частиц пыли, земли и другого мусора;
• постоянная проверка надежности крепления детали к оси для предотвращения износа резьбы;
• соблюдения всех правил и норм эксплуатации электрического устройства;
• проверка соосности лазерным уровнем;
• проверка устройства на наличие механических повреждений, а также трещин и царапин.

Для предупреждения развития коррозийных процессов после эксплуатации необходимо мотоблок поставить в сухое и проветриваемое помещение, защищенное от попадания различных осадков.

Для того чтобы снять шкив и исправить биение стартера, надо сначала уменьшить ход, снизить скорость, а потом полностью остановить аппарат.

Перед началом процесса выполнения запланированных работ надо обязательно проверить исправности всех элементов мотоблока для предупреждения возникновения неприятных ситуаций, которые могут привести к поломке всего мотоблока.

Основные мероприятия комплексного технического осмотра:

• регулярная чистка всех рабочих узлов;
• проверка воздушных фильтров;
• регулярная замена деформированных деталей;
• проверка свечей зажигания;
• смена масла;
• смазка деталей системы управления;
• регулировка сцепления;
• смена глушителя;
• регулировка натяжения ремней.

Диагностика состояния

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

Вначале производится визуальный осмотр ремня и оборудования, которое он приводит в действие. Для этого достаточно запустить силовую установку и посмотреть, нет ли вибрации ремня и шкивов и ролика;
Затем проверяется натяжение ремня генератора. При остановленном моторе на самом большом пролете между шкивами необходимо взять ремень и попробовать провернуть по часовой стрелке. Если при скручивании удается его провернуть на 90 град., то он натянут нормально. Если же угол проворота больше или меньше – требуется регулировка;
Следующий этап – снятие ремня, оценка его состояния, а также проверка наличия люфтов на шкивах и ролике. Снять ремень очень просто – ослабляется гайка натяжного ролика, чтобы снять натяжение ремня. После он снимается со шкивов. Но перед этим необходимо запомнить положение ремня между шкивами, чтобы при установке его правильно расположить. На ремне не должно иметься трещин или отслоений, износ его должен быть равномерным. Если замечен хоть один из указанных дефектов – ремень подлежит замене

Особое внимание следует обратить на односторонний износ. Если он имеется, значит, кронштейн или шпилька крепления ролика согнуты, из-за чего имеется перекос

Если его не устранить, то новый ремень прослужит недолго.
Затем проверяется люфт на шкивах. Также следует повращать ролик и убедится в отсутствии заеданий и подклинивание ролика. Если таковые имеются – это указывает на сильный износ подшипника и надобность в замене ролика. Осмотреть стоит и рабочую поверхность пластиковой накладки, она должна быть ровной без каких-либо канавок. В противном случае ролик меняется.
Если после смены ремня и ролика гул и писк остались, проблема кроется в одном из элементов, привод которых осуществляется ремнем.

Статьи по теме

Замена ремня «Ауди А4»: от генератора до ГРМ

Что меняется с ремнем ГРМ: обязательные и факультативные детали

Замена привода ГРМ Volkswagen Polo: когда и как выполняется

Замена привода ГРМ Opel: правила и нюансы

Почему рвется ремень ГРМ: 6 основных причин

Замена привода ГРМ «Джили»: пошаговая инструкция

Замена привода ГРМ «Сузуки»: периодичность выполнения, рекомендации автовладельцев

Замена ремня ГРМ ауди: как осуществляется на бензиновом и дизельном ДВС

Что лучше: цепь или ремень ГРМ

Замена ремней «Дэу»: генератор и ГРМ

Пошаговая инструкция по замене ремня ГРМ на «Форде Мондео»

Какой ремень ГРМ лучше: обзор лучших производителей

Замена ремня «Хонды СРВ»: генератор, кондиционер, ГУР и ГРМ

Замена ГРМ «Мерседеса»: почему, когда и как

Замена натяжителя цепи «Тойоты»: советы и рекомендации

Рекомендации

Принцип работы натяжных устройств может отличаться от описанных из-за совершенствования используемых деталей. Обновленный алгоритм наладки описывается изготовителем агрегатов в сопроводительной инструкции.

Создатели современных автомобилей для комфорта водителей и пассажиров комплектуют модели дополнительной аппаратурой. Нередко ремень ГРМ используется для привода не только генератора, но и гидронасоса усилителя руля или нагнетателя кондиционера. Попытка самостоятельно правильно натянуть ремень генератора и учесть особенности приводимого оборудования, чревата ошибкой и неоправданной потерей мощности двигателя.

Что такое натяжной ролик ГРМ?

Ролик ГРМ натяжителя (натяжной ролик, натяжное устройство) — вспомогательный компонент ременного привода ГРМ, обеспечивающий необходимое для нормальной работы привода натяжение ремня. Дополнительно данное устройство может выполнять функции обводного ролика.

Ременной привод газораспределительного механизма чувствителен к силе натяжения ремня. Чрезмерное натяжение приводит к интенсивному износу деталей ГРМ — подшипников шкивов (водяного насоса, генератора, натяжителя и т.д.), самого ремня и прочих. Кроме того, тугой ремень быстрее вытягивается, его срок службы сокращается. Слишком слабый натяг чреват более серьезными проблемами — проскальзыванием ремня по зубчатым шкивам газораспределительных валов, что приводит к нарушению фаз газораспределения и ухудшению работы всего двигателя.

Поэтому в привод ГРМ вводится натяжное устройство в виде роликов той или иной конструкции, которые в процессе эксплуатации двигателя поддерживают оптимальный натяг ремня.

Эффект натяжения

За фиксацию узла отвечает кронштейн. Он прочно сидит на блоке силового агрегата, крепится несколькими болтами. Ремень вращается через натяжной ролик, оснащенный внутренним подшипником. Сам ролик тоже надежно зафиксирован от прокручивания фиксатором-болтом.

Натяжитель комплект

Примечательно, что есть несколько вариантов модификаций приспособления:

• для лучшего эффекта натяжения ролик настраивают с помощью вращения эксцентрика (после того, как достигнуто требуемое натяжение, ролик фиксируется болтом);
• сам ролик фиксируется на кронштейне подвижного типа (чтобы осуществить натяг ремня, можно использовать болт кронштейна).

Вообще, регулировка натяжения априори предусмотрена конструктивно. Интересно, что на старых моделях авто регулировка натяжения ремня осуществлялась посредством самого генератора.

В старых машинах генератор крепился в двух местах. Одна из точек крепления была регулировочной. Генератор можно было оттянуть в сторону от ДВС, расслабив или сняв одну гайку крепления. Таким образом, обеспечивалось требуемое натяжение, и в конце гайка затягивалась.

Сейчас появилось множество добавочных элементов, получивших привод от шкива кривошипного вала. Одновременно с ремнем генератора, вращение от коленвала получает насос помпы, компрессор кондиционера и т.д. А из-за того что ремень один, провести регулировку приводного элемента самим генератором уже не получается.

Кроме того, ремень сидит не на двух шкивах, как раньше, а на четырех. А оборудование, которое ремень приводит в действие, находится на разных уровнях по отношению друг к другу.

Ремень

Нормально функционировать способен только цельный ремень. Если на нем растянуты края или материал расслаивается, то такой ремень считается негодным.

Ремень генератора

Кроме того, на изделии не должно иметься продольных или поперечных разрывов. На изломе ремня – никаких трещин или иных следов износа.

Сколько было случаев, когда мастер, обнаружив слабое натяжение и проблемную работу генератора, настраивал узел, менял детали, но все было бесполезно

Ошибкой специалиста являлось то, что он не акцентировал внимание на состояние ремня. Последний же был изношен до крайности, что априори исключило возможность регулировки натяжения

Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Поэтому, выбирая изделие, следует обратить внимание на это, стараться покупать оригинальные ремни, изготовленные качественно

Причинами скорого износа ремня также становится попадание на материал масла или любой другой технической жидкости.

Ролик

Это один из компонентов узла, который на вес золота. Именно на ролик возлагается вся нагрузка, именно он в ответе за нормальную работу приводного ремня. Четко подмечено, что он сродни золотнику – мал, да удал.

Ролик натяжителя ремня генератора и есть тот самый, казалось бы, незначительный элемент, про который было сказано в начале статьи. Второстепенная, как кажется некоторым, составляющая автомобильной системы, на самом деле, выполняет главенствующие функции. Выход из строя ролика – это перелом всей системы, в этом можно быть уверенным на все сто.

Очень часто, когда свистит ремень, владелец решает заменить сам генератор или ремень, а в некоторых случаях, обновляет подшипник. Но каково бывает его удивление, когда после всех этих манипуляций ничего толком не меняется. На самом деле, причина кроется в натяжителе и его ролике.

Ролик со смещенным центром

Ролик – деталь, которая в самую последнюю очередь обращает на себя внимание. Многие, даже работники сервисов (большей частью новички), ошибочно полагают, что ролик натяжителя – штука вечная

В действительности, это не так.

Стоит изучить его принцип работы, как все становится ясно. Ролик обеспечивает четкую работу узла, за счет него возможно проведение натяжения.

На сегодняшний день существует несколько модификаций ролика. Как правило, самыми эффективными считаются ролики со смещенным центром. Более простую конструкцию имеют натяжители, зафиксированные обыкновенным болтом непосредственно на подвижный кронштейн.

Какой бы модели не был ролик, за ним нужен глаз да глаз. Следить за состоянием детали рекомендуется периодически, страхуясь от получения более сложных и затратных проблем.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.

От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.

Почему свистит ремень?

Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.

Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.

Как натянуть ремень регулировочной планкой

Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.

В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.

Последовательность действий:

1. Ослабить гайку.
2. Монтировкой или чем-то наподобие, двигаем генератор.
3. После выставления нужного натяжения, затягиваем гайку и дугообразная планка фиксируется.
4. После затяжки гайки, опять проверяем натяжку.

Как натянуть ремень регулировочным болтом

Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:

1. Ослабить верхнее и нижнее крепление генератора.
2. Откручивая или закручивая регулировочный болт, двигаем генератор и выставляем нужное натяжение ремня.
3. Затягиваем болты крепления генератора.
4. Опять проверяем натяжку.

Как натянуть ремень регулировочным роликом

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.

В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.

Инструменты:

• Требуется рожковый или накидной ключ на 17 для ослабления и затягивания ролика.
• Спец ключ. Кто видел, как откручивают конусы сепаратора для отделения молока от сметаны, точно такой же ключ по форме. Расстояние между зубчиками специального кривого ключа составляет 18 мм.

Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.

После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).

Признаки слабого натяжения привода генератора

Определить недостаточный уровень натяга автомобилист сумеет по косвенным признакам, которые быстро проявляются у любых марок машин. Чаще всего насторожиться следует в таких случаях:

• из-под капота во время работы ДВС слышатся свистящие звуки, поэтому стоит заглянуть в данную область и подтвердить/опровергнуть сомнения;
• некоторые (или все) электроприборы функционируют с перебоями или в нештатном режиме;
• на панели приборов непрерывно во время поездок горит лампочка уровня заряда аккумулятора.

Индикатор на приборной панели может быть в виде иконки АКБ или соответствующей аббревиатуры

Стоит обращать внимание на ее поведение

Конструктивные особенности привода генератора

Чтобы передача осуществлялась надлежащим образом приводной ремень генератора должен быть натянут. В случае его провисания ремень будет проскальзывать на шкивах, а если его перетянуть, то это повысит интенсивность износа подшипников, генератора, рабочих поверхностей шкива и самого ремня.

Поэтому конструктивно предусмотрена регулировка натяжения ремня. Раньше на автомобилях от шкива коленчатого вала во вращение приводился только один генератор, поэтому регулировка натяжки производилась самим генератором.

В таких авто имелось две точки крепления генератора. Относительно одной из них данный элемент мог вращаться, а вторая точка являлась регулировочной. Чтобы произвести натяжку ремня, достаточно было рассслабить гайку регулировочной точки крепления и оттянуть генератор в сторону от двигателя, а затем затянуть гайку. Такая возможность регулировки натяжения возможна благодаря тому, что коленчатый вал приводит только генератор и форма положения ремня не сложная по конфигурации, он располагается только между двумя шкивами.

Одна из схем привода генератора

На более современных автомобилях добавилось количество дополнительного навесного оборудования, которое тоже получило привод от шкива коленчатого вала. К такому оборудованию относится насос гидроусилителя и компрессор кондиционера. А поскольку привод этих двух узлов, а также генератора осуществляется одним ремнем, то организовать регулировку натяжения приводного элемента генератором не получится. Конфигурация положения ремня на таких авто очень сложная, поскольку ремень проводит уже по четырем шкивам, при этом оборудование, которое он приводит в действие, располагается на разных уровнях по отношению друг к другу.
