Замена натяжного ролика ремня грм на ваз 2113, ваз 2114, ваз 2115

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам» поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

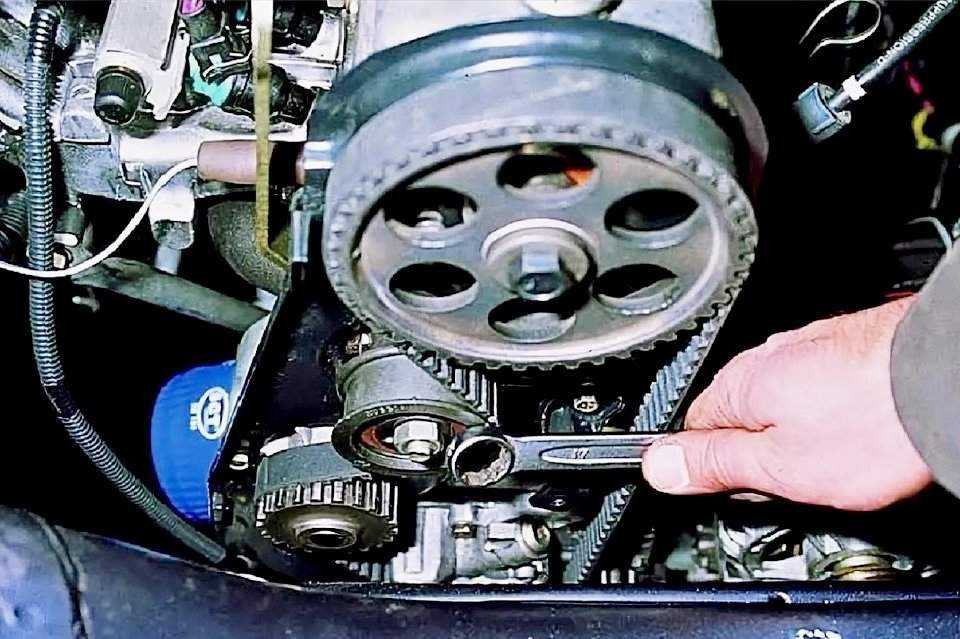

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание!
Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка:
Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «», пункт 1.

Дополнительный видео-ролик:
Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

Типы, конструкция и принцип работы натяжных роликов

Конструктивно все натяжители ремня ГРМ сочетают в себе два элемента:

Ролик — пластиковый или металлический шкив с гладкой поверхностью, установленный на одно- или двухрядном радиальном шарикоподшипнике. Ролик упирается в тыльную сторону ремня, и во время работы двигателя свободно вращается под действием бегущего по нему ремня. Ролики могут быть гладкими или иметь бурт (бурты) для предотвращения смещения ремня.

В приводах ГРМ применяется один или два натяжных ролика в зависимости от длины и конфигурации ремня. Ролики могут иметь общее или индивидуальные натяжные устройства.

Натяжное устройство — механизм, обеспечивающий такое позиционирование ролика, при котором достигается необходимое натяжение ремня. Натяжные устройства бывают двух типов:

С ручной установкой силы натяжения ремня;
С автоматической установкой силы натяжения ремня.

К первому типу относятся натяжители двух видов:

В эксцентриковых устройствах в роли натяжителя выступает втулка со смещенной осью, помещенная внутрь ролика. При вращении такого натяжителя вокруг оси, ролик меняет свое положение относительно ремня, чем и достигается натяг с необходимым усилием.

В ползунковых устройствах ролик может двигаться по ползунку перпендикулярно ремню, обеспечивая его необходимое натяжение. Регулировка положения ролика обычно осуществляется винтом. Натяжители данного типа сегодня используются редко, так как эксцентриковые устройства компактны, более просты и надежны в работе.

Эксцентриковые и ползунковые натяжители имеют ряд недостатков:

Необходимость ручной регулировки натяжения ремня, для чего необходимо использовать динамометр;
Неконтролируемое изменение натяжения ремня со временем вследствие его растяжения и износа;
Необходимость периодической регулировки натяжения.

Все эти проблемы решаются автоматическими натяжными устройствами. Данные натяжители имеют механизм, который обеспечивает автоматическое натяжение ремня при монтаже привода, а впоследствии компенсирует изменение натяга вследствие износа ремня, изменения режима работы двигателя, перепадов температуры и влажности, производственных допусков в деталях привода ГРМ, и т.д. Кроме того, автоматические натяжители благодаря особенностям конструкции выполняют функции демпферов, снижающих амплитуду вибраций ремня, поглощающих толчки и удары, и т.д.

Сегодня существует два основных вида автоматических натяжителей:

Механические — пружинные;
Гидравлические — масляные.

Пружинные устройства, в свою очередь, также бывают двух видов:

С пружиной сжатия;
С пружиной кручения.

В натяжителях первого типа используется обычная витая пружина, работающая на сжатие, чем и обеспечивает прижим ролика к ремню. В натяжителях второго типа используется короткая витая пружина, нижний виток которой зафиксирован на основании, а верхний воздействует на ролик, прижимая его к ремню. В обоих случаях сила натяжения пружины задана еще на предприятии-изготовителе, поэтому при монтаже натяжного устройства на двигатель нет необходимости выполнять регулировку — ролик сам займет необходимое положение.

Гидравлические натяжители — это наиболее сложные и дорогие, но и наиболее эффективные устройства, обеспечивающие не только автоматическую установку натяжения ремня, но и компенсирующие изменение натяга в очень широких пределах. Основу устройства данного типа составляет гидравлический цилиндр, который может устанавливаться двумя способами:

На одном кронштейне с роликом — в этом случае шток цилиндра упирается в опорный кронштейн или в специальный упор на блоке двигателя;
На блоке двигателя — в этом случае шток цилиндра упирается в подвижный кронштейн с роликом.

Сегодня существует множество конструкций цилиндров, однако они все построены на одном принципе. В цилиндре предусмотрено две сообщающихся полости, разделенных плунжером, связанный с плунжером шток и клапан. Рабочая жидкость может перетекать между полостями через каналы плунжера и клапан. Нормальное натяжение ремня обеспечивается равностью давлений масла в полостях и пружиной. При ослаблении или увеличении натяга ремня плунжер под воздействием пружины смещается, вследствие чего масло перетекает из одной полости в другую, и плунжер уравновешивается в новом положении, обеспечивая необходимое натяжение ремня. Работа различных моделей цилиндров может отличаться, но в общих чертах она соответствует вышеописанному.

Эффект натяжения

За фиксацию узла отвечает кронштейн. Он прочно сидит на блоке силового агрегата, крепится несколькими болтами. Ремень вращается через натяжной ролик, оснащенный внутренним подшипником. Сам ролик тоже надежно зафиксирован от прокручивания фиксатором-болтом. Натяжитель комплект

Примечательно, что есть несколько вариантов модификаций приспособления:

для лучшего эффекта натяжения ролик настраивают с помощью вращения эксцентрика (после того, как достигнуто требуемое натяжение, ролик фиксируется болтом);
сам ролик фиксируется на кронштейне подвижного типа (чтобы осуществить натяг ремня, можно использовать болт кронштейна).

Вообще, регулировка натяжения априори предусмотрена конструктивно. Интересно, что на старых моделях авто регулировка натяжения ремня осуществлялась посредством самого генератора.

В старых машинах генератор крепился в двух местах. Одна из точек крепления была регулировочной. Генератор можно было оттянуть в сторону от ДВС, расслабив или сняв одну гайку крепления. Таким образом, обеспечивалось требуемое натяжение, и в конце гайка затягивалась.

Сейчас появилось множество добавочных элементов, получивших привод от шкива кривошипного вала. Одновременно с ремнем генератора, вращение от коленвала получает насос помпы, компрессор кондиционера и т.д. А из-за того что ремень один, провести регулировку приводного элемента самим генератором уже не получается.

Кроме того, ремень сидит не на двух шкивах, как раньше, а на четырех. А оборудование, которое ремень приводит в действие, находится на разных уровнях по отношению друг к другу.

Ремень

Нормально функционировать способен только цельный ремень. Если на нем растянуты края или материал расслаивается, то такой ремень считается негодным.

Ремень генератора

Кроме того, на изделии не должно иметься продольных или поперечных разрывов. На изломе ремня – никаких трещин или иных следов износа.

Сколько было случаев, когда мастер, обнаружив слабое натяжение и проблемную работу генератора, настраивал узел, менял детали, но все было бесполезно

Ошибкой специалиста являлось то, что он не акцентировал внимание на состояние ремня. Последний же был изношен до крайности, что априори исключило возможность регулировки натяжения. Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Поэтому, выбирая изделие, следует обратить внимание на это, стараться покупать оригинальные ремни, изготовленные качественно

Причинами скорого износа ремня также становится попадание на материал масла или любой другой технической жидкости.

Ролик

Это один из компонентов узла, который на вес золота. Именно на ролик возлагается вся нагрузка, именно он в ответе за нормальную работу приводного ремня. Четко подмечено, что он сродни золотнику – мал, да удал.

Ролик натяжителя ремня генератора и есть тот самый, казалось бы, незначительный элемент, про который было сказано в начале статьи. Второстепенная, как кажется некоторым, составляющая автомобильной системы, на самом деле, выполняет главенствующие функции. Выход из строя ролика – это перелом всей системы, в этом можно быть уверенным на все сто.

Очень часто, когда свистит ремень, владелец решает заменить сам генератор или ремень, а в некоторых случаях, обновляет подшипник. Но каково бывает его удивление, когда после всех этих манипуляций ничего толком не меняется. На самом деле, причина кроется в натяжителе и его ролике.

Ролик со смещенным центром

Ролик – деталь, которая в самую последнюю очередь обращает на себя внимание. Многие, даже работники сервисов (большей частью новички), ошибочно полагают, что ролик натяжителя – штука вечная. В действительности, это не так

В действительности, это не так.

Стоит изучить его принцип работы, как все становится ясно. Ролик обеспечивает четкую работу узла, за счет него возможно проведение натяжения.

На сегодняшний день существует несколько модификаций ролика. Как правило, самыми эффективными считаются ролики со смещенным центром. Более простую конструкцию имеют натяжители, зафиксированные обыкновенным болтом непосредственно на подвижный кронштейн.

Какой бы модели не был ролик, за ним нужен глаз да глаз. Следить за состоянием детали рекомендуется периодически, страхуясь от получения более сложных и затратных проблем.

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).

Кожух ГРМ на моторе 2111 и 11183
Ключом «на 17» вращаем коленвал и смотрим, когда совпадут метки на верхнем шкиве и на двигателе. Затем, открыв заглушку, проверяем совпадение меток в картере сцепления. Сразу фиксируем маховик отвёрткой.

Метки на шкиве и на маховике

Альтернативный способ «срывания» ГРМ
Заменить ремень ГРМ на ВАЗ-2114 нельзя без снятия ремня генератора: ослабляем верхний и нижний крепёжный винт, помечаем положение регулировочного винта и выкручиваем его на 80%!

Как придвинуть генератор к двигателю

Ключом «на 17» отворачиваем винт крепления шкива привода генератора. При монтаже надо будет следить за совпадением рисок (см. фото). Момент затяжки винта – 99-110 Н*м.

Шкив генератора на двигателе

Ослабляем гайку на ролике, поворачиваем его и снимаем ремень. Теперь можно заменить и сам ролик.

Финальный шаг по демонтажу

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Подробнее о последующем натяжении ремня генератора здесь.

Chevrolet Lacetti 5D 2006, двигатель бензиновый 1.8 л., 122 л. с., передний привод, автоматическая коробка передач — своими руками

Chevrolet Lacetti, 2007

Комментарии 69

здравствуйте скажите пожалуйста ролик натяжителя в комплект надо купит или сам ролик достаточно у меня тоже такая проблема

А отдельно ролик можно купить от натяжного механизма?

красавчег-ОПИСАНИЕ СупеР))))ЩА клиент приедет пойду менять по твоей схеме)))жалко пиво на работе нельзя

сарказм, обожаю;) да и клиенту можно сказать «даже на драйве так меняют». а если по серьезному — зачем снимать гидроусилитель? можно просто ролик открутить ну или узел, правда вынимать через защиту придется

Старый ролик у тебя не стучал?

приветПрошу прощения, не могу найти ответситуацияУтром, после простоя, при запуске двигателя пищит ремень, при прогазовке писк остается на том же уровне что и был.через какое то время, как понимаю из-за прогрева, писк уходитДнем, сколько не запускай двигатель все тихо.Подозреваю ремень доп агрегатов

Вопросможет ли натяжной механизм выйти из строя. или только привет может быть самому натяжному ролику?

Спасибо. Помогла твоя схема установки ремня!)

спасибо! помог поставить нам ремень)

Здравствуйте! Подскажите у меня такая фигня, поменял ролик нате жителя ремня генератора, а он как то криво крутится(и появился шум не большой) и ремень и сам ролик. В чем может быть дело ролик брак или я что то намудрил?

Народ помогите советом! 20 мин назад со мной случилась подобная херь. Давно слышал звук со стороны грм металический такой. И вот сегодня руль стал как на 9ке. Кое как доехал до дома, быстренько заглушил, открыл капот и пи…ц. Все в масле шкиф насоса вместе с ремнем отошел в сторону под углом так что видно все внутренности. Я испугался что у меня загнет клапана, но понял что вроде как это вспомогательный ремень и с ГРМ не связан. Что делать менять полностью насос? оригинал 15ку стоит. Lacetti sedan 1.4 . Заранее спасибо!

Здравствуйте, все очень просто…ключем на 15 болт на натяжном ролике крутим по часовой стрелке(тем самым ослабляем ремень и снимаем его) Тем же ключе отворачиваем болт, против часовой стрелки. Снимаем ролик(купил его отдельно за 700 ре+ ремень 450) Ставим новый ролик, затягиваем и одеваем ремень крутя ключе на 15 тот же самый болт. Вот и все дела!

А если нужно менять не ролик а ролик вместе с натяжителем то делаем все в точности как у меня!)

Мучился плевался ибо у меня на 1.6 по другому немного крепление насоса гур.Короче говоря народ, всё намного проще.Оба болта крепления ролика откручиваются без отвода насоса гур.Снимается только короб воздушного фильтра, далее откручиваем оба болта, рожковым внутренний скрытый болт на ура откручивается.Далее путем шевеления и игры в пазл скидываем старый ролик прямо на защиту двигателя, благо в ней есть отверстие, по другому эта зараза вылезать не хотела, что только я не пробовал.После изъятия из днища тем же самым методом вставляем новый, также пазлом вставляем обратно, знать бы заранее что не надо пол двигателя разбирать, писец на морозе убил 4 часа ковыряясь и доказывая себе что я мужик и смогу сам))).Цена моего ролика в сборе 1450р, цены на них здорово подняли.

Эксплуатация бензинового или дизельного двигателя требует периодической замены определенных элементов ДВС. Среди так называемых «расходников» находятся не только ГСМ, фильтры, тормозные колодки и свечи зажигания/накала, но и приводные ремни с роликами. К таковым, в первую очередь, относятся ремень и ролики ГРМ

Также следует уделять внимание приводу ГУР (гидроусилитель руля), приводу водяного насоса (помпы) системы охлаждения двигателя, приводу компрессора кондиционера, а также приводу автомобильного генератора

В общем списке навесного оборудования каждый агрегат отвечает за исправное выполнение четко определенной функции. Что касается привода генератора, его неисправности в буквальном смысле слова способны «обесточить» транспортное средство, что сделает невозможным последующий запуск двигателя от автомобильного аккумулятора (АКБ).

Также без нормальной работы генератора автомобиля эксплуатация ТС может сильно усложниться по причине некорректной работы другого электрооборудования. Далее мы поговорим о частой и достаточно распространенной проблеме, связанной с натяжением ремня генератора, а также рассмотрим, как правильно менять натяжной ролик генератора.

Читайте в этой статье

Автоматические натяжители

В конструкции этих механизмов имеются элементы, которые обеспечивают корректировку натяжения в автоматическом режиме. Независимо от того, какой износ у ремня, насколько быстро он растягивается, натяжение будет оставаться на одном уровне. При помощи таких механизмов получается снизить уровень вибраций ременной передачи, поглотить различные удары и толчки. Всего есть два типа автоматических натяжных механизмов:

Гидравлические – работают благодаря давлению масла.
Механические – корректировка производится при помощи пружин.

В последних могут применяться пружины кручения или сжатия.

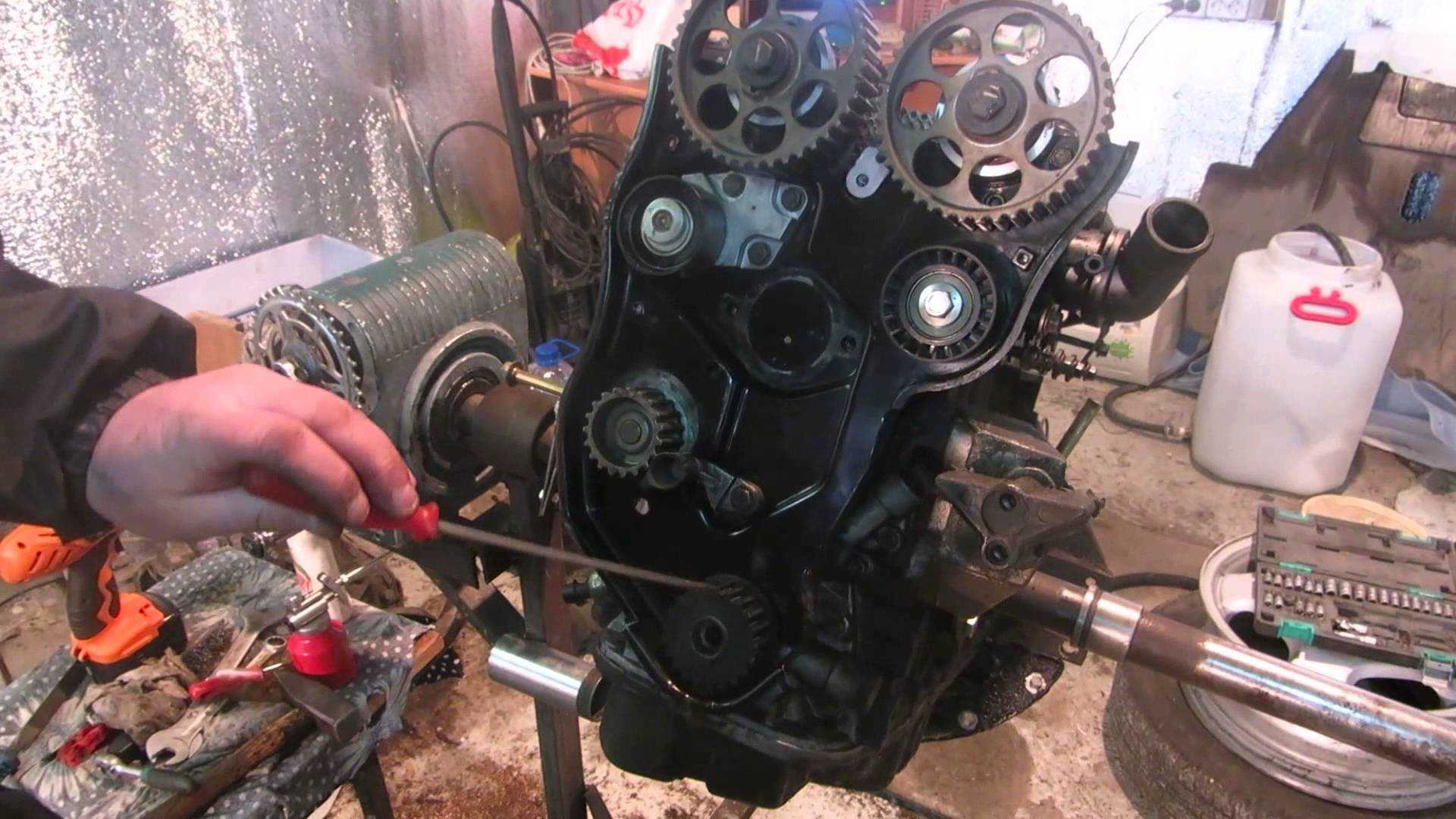

Как самостоятельно сменить ролики ГРМ в Дэу Нексии?

Наконец, непосредственно о процедуре замены роликов и ремня ГРМ на Daewoo Nexia 16V.
Сначала к ней нужно подготовиться. Подготовительный этап включает несколько нюансов.
Первое — уборка рабочего места

Гараж, навес, эстакада — неважно, где будет происходить процедура, там должно быть чисто. Грязь, попавшая на новые детали, плохо скажется на их работоспособности, да и работать в условиях беспорядка неудобно

Второе — сбор необходимых инструментов. Список включает:

новые запчасти (ремень, обводные и натяжительные ролики, при необходимости — помпа, свечи, ремни кондиционера и гидроусилителя руля и т. д.);
набор ключей:
- торцевые;
- накидные;
- шестигранник;
- спецключ на 41;
оба вида отверток;
домкрат;
тару на 3-4 литра;
рабочую одежду.

Третье — ознакомление с техникой безопасности, которую требуется соблюдать при замене роликов и ремня ГРМ на Daewoo Nexia. В первую очередь это касается проведения процедуры при холодном двигателе, во избежание ожогов. Также нужно убедиться, что машина не покатится в процессе работы. Для этого ее нужно надежно зафиксировать стояночным тормозом («ручником»). Наконец, в процессе работы не должно быть отвлекающих факторов.

Теперь можно переходить непосредственно к процедуре замены роликов и ремня газораспределительного механизма на Дэу Нексия.

Ниже приведены два этапа процедуры.

Первый — разбор механизма:

Снять корпус воздушного фильтра и гофру подачи воздуха.
Снять правое переднее колесо.
Снять пластиковую защиту двигателя.
Открутить гайку, которой фиксируется натяжной ролик ремня кондиционера и его натяжной болт.
Снять натяжитель и ремень кондиционера.
Снять ремень генератора. Для этого откручивается гайка крепления детали.
Открутить крепежный болт, удерживающий шкив коленчатого вала. Выполнить эту процедуру одному не получится, нужен помощник, который поставит рычаг МКПП на первую скорость и выжмет педаль тормоза.
Демонтировать шкив гидроусилителя руля.
Открутить три верхних болта, которыми крепится ремень ГРМ.
Открутить два болта насоса гидроусилителя руля, которыми он прикреплен к двигателю.
Снять нижнюю часть кожуха ременного привода ГРМ.

Второй этап — установка новых деталей и сбор механизма:

Выставить мотор по меткам. Для этого рычаг МКПП переключается на 4 или 5 скорость, колесо надевается на место и проворачивается, пока метки на шестернях распределительного и коленчатого валов не совпадут.
Открутить крепежный болт натяжного ролика и снять его вместе с ременным приводом ГРМ.
Установить ролик.
Заправить и установить ремень ГРМ.
Достать штифт и соотнести метки на нем с меткой на натяжном ролике. Они должны находиться максимально близко. Расхождение более чем в 0,5 сантиметра обычно не допускается. Подкрутить до необходимого положения можно с помощью шестигранника на 5.
Установить заготовленную тару под двигатель, на случай если начнет вытекать охлаждающая жидкость.
Взять ремень ГРМ с натяжным роликом и затянуть их, использQуя специальный ключ на 41.
Провернуть помпу, пока метки на натяжителе не совпадут.
Затянуть крепежные болты помпы. Когда натяжной ролик и ремень уже установлены, это сделать труднее, но прилагать слишком большое усилие тоже нельзя, чтобы не повредить деталь.
Прокрутить поднятое домкратом колесо, прокрутить двигатель на два оборота, после чего проверить положение меток на шестернях коленчатого и распределительного валов. Они должны совпадать.
Собрать все снятые детали.
Завести двигатель и послушать, как он работает. Если посторонние шумы отсутствуют — процедура завершена. Если присутствуют — нужно проверить натяжку и положение ремня ГРМ.

На Daewoo Nexia адаптация после замены ролика и ремня ГРМ может занять некоторое время. Поэтому первые несколько дней после проведения процедуры, лучше после каждой поездки проверять состояние деталей. Смещение ремня или роликов, повреждения, пятна масла — все это укажет на неполадки, вызванные неправильным проведением процедуры или некачественными запчастями.

Выход — или повторить процедуру самостоятельно, или обратиться на станцию технического обслуживания за профессиональной помощью.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.

https://youtube.com/watch?v=hqf2QA3WHcw

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

непосредственно сам ременный привод;
ролики;
крутящие фрикционы;
направляющие;
натяжитель.

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Что нужно для замены ГРМ

Ведущим звеном газораспределительного механизма является коленчатый вал. Он и задаёт темп работы ГРМ. Вращение на высокой скорости и силы трения приводят к достаточно быстрому растяжению и износу ремня. Однако решение о том, что менять при замене ГРМ, принимают после внимательного осмотра механизма.

Его проверяют на наличие люфтов в натяжном и опорном ролике, отсутствие протечек масла, определяют исправность водяной помпы, привод (шкив) которой является частью ГРМ. Поэтому при ремонте газораспределительного механизма вам может понадобиться не только ремень. Для его замены вам в обязательном порядке потребуется следующий комплект инструментов:

набор рожковых, торцовых и накидных гаечных ключей №№ 10, 13, 17, в том числе специальный вилочный ключ для фиксации натяжного ролика;
динамометрический ключ для затягивания гаек с требуемым усилием;
прибор для проверки натяжения ремня;
отвёртки;
домкрат.

Перед началом замены ремня ГРМ следует подготовить автомобиль. Прежде всего машину нужно зафиксировать, чтобы она не качалась взад-вперёд. Снять переднее правое колесо и защиту под ним, а также другие части, которые могут создавать вам неудобства при работе. После снятия защиты верните колесо на место. С ним удобнее всего выполнять совмещение рисок и меток на шкивах ГРМ и корпусных деталях двигателя.

Признаки, что с ремнем проблемы

Следующие симптомы укажут на слабое натяжение:

увеличение выхлопа — неполное сгорание горючей смеси;
быстрое повышение рабочей температуры двигателя — при растягивании привода смещаются фазы газораспределения;
затрудненный пуск;
нестабильная работа ДВС — чаще детонирует из‐за проскока зубьев;
увеличение расхода топлива;
падение мощности силовой установки;
лишние шумы.

Все эти признаки — повод, как можно скорее обратиться в автосервис. Также можно попробовать осуществить натяжку самостоятельно, используя специальный ключ для натяжки ролика.

Регулировка натяжение ремня ГРМ

Последствия езды с ослабленным ремнем ГРМ

Как и говорилось выше, привод должен быть натянут прочно, по заводскому регламенту. Иначе в любой момент его зубья могут перескочить на одно или несколько положений, что окажет отрицательное влияние на работу силового агрегата.

Величина изменения параметров зажигания зависит от количества зубьев. Например, если их 100, то смещение одного зуба вызовет трансформацию в 3,6°. Естественно, двигатель в таких условиях будет работать, но как:

увличится расход топлива;
усложнится запуск по утрам;
упадет тяга;
увеличится количество выхлопного дыма.

А если перескочат несколько зубьев, то это приведет к критическому состоянию. Смещение зажигания на 5 угловых градусов на автомобилях, оснащенных электронным блоком управления, приводит к остановке двигателя. Компьютер предохраняет систему от капитального повреждения — например, обрыва ремня ГРМ и встрече клапанов с поршнями. А если БУ нет или он работает некорректно, обязательно происходит повреждение со всеми вытекающими последствиями.

Алгоритм проведения замены резинового кольца ГРСМ

Вот, что нужно сделать:

Обесточить аккумуляторную батарею, чтобы исключить замыкание и другое проблемы с током.
Снять генераторный ремень, так как он будет мешать дальнейшим нашим действиям.
Установить поршень 1-го цилиндра мотора в положение ВМТ.
Расслабить и открутить фиксатор НТЖ ролика.
Повернуть ролик так, чтобы снизить натяжку резинового кольца (ремня грм).
Снять ремень с колесика НТЖ ролика и валов, а также со звездочки помпы.
Зафиксировать коленвал от проворачиваний.
Открутить фиксатор колесика генератора.
Снять колесо генераторного привода.
Демонтировать шайбу, регулирующую положение ремня грм относительно всех шкивов.
Полностью демонтировать ремень.

Статья в тему: Если стартер берет на себя, как проверить

Подготовка места к установке нового ремня тоже должна быть проведена согласно квалификации. Другими словами, все тщательно очищается от масла и грязи, используется уайт-спирит или бензин.

Резиновое кольцо одевается на маховики валов, колесики помпы и НТЖ ролика.

Хотелось бы отметить пару моментов. Колесико генераторного привода вряд ли получится установить неправильно, так как имеется выемка, специально вырезанная под это дело. Так что, за это беспокоиться не стоит: шкив встанет только в одном положении, правильном.

Схема работы грм

После установки ремня, следует грамотно провести его натяжение. Для этого дела используется спецключ или особый инструмент для стопорных колец. Можно также изготовить инструмент из подручных средств, например, из столовой вилки.
