Замена ремня грм лада гранта с двигателем 8 клапанов 87 л.с пошаговая инструкция

Какую смазку использовать для роликов грм

Смазки для подшипников обеспечивают длительную эксплуатацию и увеличивают скорость и плавность вращения трущихся элементов. У них различная консистенция и температурные режимы использования. Одни рассчитаны как на сильные отрицательные показатели термометра, так и на работу в жарких условиях. Другие могут функционировать только в среднем температурном диапазоне. Различаются они по антифрикционным свойствам и возможности обеспечивать работу оборудования под определенным весом нагрузки. Если смазать втулку автомобиля или высокооборотного станка неподходящим составом, то это приведет к преждевременному износу делателей. Смазывая велосипед или подшипники моторов от слабо мощных агрегатов дорогими смесями, можно не ощутить их качество и переплатить. Прочтение этой статьи дает четкое представление об антифрикционных свойствах смазок и научит различать куда и какой состав лучше использовать.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

непосредственно сам ременный привод;
ролики;
крутящие фрикционы;
направляющие;
натяжитель.

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Замена ремня ГРМ на 16-ти клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на Гранте 16 клапанов мало чем отличается от аналогичного процесса на 8-ми клапанном. Но есть и некоторые отличия, которые состоят в том, что 2 распредвала имеют другие метки и выставляются они несколько иначе.

Помимо этого, замена ремня ГРМ Гранты 16 клапанов автомат усложнена тем, что для проведения этих работ необходимо снять стартер, который закрывает доступ к маховику. Размер ремня ГРМ Лада Гранта с 16-ти клапанным мотором – 137 зубьев при ширине 22 мм. Демонтаж стартера на Ладе Гранта Произвести снятие стартера несложно. Для этого достаточно произвести следующие действия:

Отсоединить от стартера пластиковые разъемы
Открутить гайку, которая держит силовую клемму. Для этого используется ключ на 13
Тем же ключом выкрутить 3 болта, которые крепят стартер к кронштейну
Придерживая корпус стартера, аккуратно отсоединить его.

После снятия этого элемента можно приступать к замене ремня ГРМ. Как выставить метки на Гранте с 16-ти клапанным мотором Так как 16-ти клапанная машина имеет 2 распредвала, метки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя. Прокрутив коленчатый вал вправо до совпадения этих меток, распредвалы нужно зафиксировать. Для этой цели прекрасно подойдет небольшой брус мягкой древесины или резиновый упругий кусок.

После того как метки совпали, маховик фиксируется таким же образом, как и на 8-ми клапанных моделях.

В моторе с двумя распределительными валами кроме натяжителя ремня ГРМ Гранта, имеется также опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, регулировки его правильного положения по отношению к другим деталям и лучшего функционирования всей ременной передачи. Как и натяжной ролик, его нужно проверить на наличие дефектов и при необходимости заменить новым.

Натяжка ремня

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс особо не отличается от замены ремня на Лада Гранта 8-ми клапанной. Начинать нужно с нижнего шкива (коленвала). Потом обвести шкив генератора и помпы, правильно расположив деталь по роликам, а после – надеть ее на шкивы распределительных валов.

Ремень ГРМ. Для чего он нужен

Для передачи крутящего момента от коленвала к системе газораспределения в большинстве современных автомобилей используется приводной ремень. Автослесари и водители называют эту деталь — ремень ГРМ. Это изделие из прочной резины, армированное специальным кордом из стекловолокна. Для лучшего сцепления он имеет зубья, которые совпадают по размеру с выемками на шкивах коленвала и распредвала. Ремень выполняет исключительно важную функцию в работе двигателя, обеспечивая бесперебойный цикл впускного и выпускного механизма, и выводя выхлопные газы наружу. Кроме валов двигателя, ремень ГРМ на Гранте 8 клапанной приводит в движение и насос охлаждающей жидкости, который именуется «помпа». Без надежного привода работа силового агрегата невозможна в принципе, поэтому каждому водителю необходимо внимательно следить за целостностью детали и проводить замену этого элемента в установленные сроки.

Когда можно использовать средство от свиста ремня

Приводной ремень издает характерный писк по одной следующих причин:

Недостаточное натяжение. Ремни имеют свойство растягиваться со временем, да и натяжной ролик может немного попустится. Для устранения этой причины достаточно лишь заново натянуть ремень до необходимого значения (проверять прогибом усилием пальца).
Износ ремня. В процессе эксплуатации ремешки стираются, уменьшается площадь соприкосновения ремня с поверхностью приводных механизмов, и соответственно, увеличивается на него нагрузки. В идеале, такой ремень необходимо менять на новый, поскольку ездить на нем осталось явно недолго.
Дубление резины (высыхание). Со временем резиновый ремень теряет свою эластичность, из-за чего хуже прилегает к сцепным поверхностям. Это, в свою очередь, приводит к снижению передаваемого усилия. В этом случае также желательно поменять ремень на новый.

Натяжка или замена навесного ремня в двигателе автомобиля — задача несложная. Однако в некоторых ситуациях это невозможно сделать, и автолюбитель вынужден мириться с неприятным свистом ремешка. В этом случае на помощь может прийти смазка кондиционер для приводных ремней, которую еще иногда называют антискрипом.

Средства от свиста ремня выполняют следующие функции:

Размягчает задубевшую резину. Из-за этого ее верхний слой становится мягче, что способствует ему работать с большей эффективностью.
Повышает коэффициент трения на соприкасающихся поверхностях ремня и приводных шкивов за счет липкого налета (обычно черного цвета под цвет резины). Ремень становится очень липким, что позволяет надежно закрепиться на всех приводных шкивах и не проскальзывать на них. Иногда автолюбители ошибочно считают этот слой продуктом разложения резины, из которой сделан ремень, в результате использования указанных средств.
Увеличивает общий ресурс приводного ремня. Ссохшийся ремень склонен к постоянному проскальзыванию, что увеличивает его и так немалую температуру. Из-за этого в его структуре появляются микротрещины. Размягчение и создание защитного слоя на поверхности ремня уменьшает его износ, и соответственно, продлевает общий ресурс работы.

Однако при всех описанных преимуществах использование средства кондиционера для ремней является лишь временной мерой, способной ненадолго продлить ресурс ремня. Так как очень быстро ремень покрывается пылью и сцепление пропадает. Соответственно, при ближайшей возможности необходимо выполнить натяжку или замену ремешка.

Какие авто комплектуются ДВС 21127?

Сразу после разработки мотор 21127 рекомендовано устанавливать на автомобили производителя АвтоВАЗ:

Лада Гранта – с 2013 года, комплектации Люкс и Норма;
Лада Калина-2 – с 2013 года, только с механической коробкой, преимущественно на седанах и хетчбэках;
Лада Приора – с 2013 года, комплектация Люкс.

Лада Приора комплектации Люкс

В принципе, достаточно высокие эксплуатационные характеристики двигателя позволяли монтировать его на Ладу Ларгус, Весту и X-Ray. Однако к моменту их серийного выпуска произошла модернизация ДВС 21127 до следующей версии 21129 с блоком управления, соответствующим стандартам Евро-5, поэтому руководство завода ограничилось указанными модификациями, оставив объемы прежними.

Мотор 21129

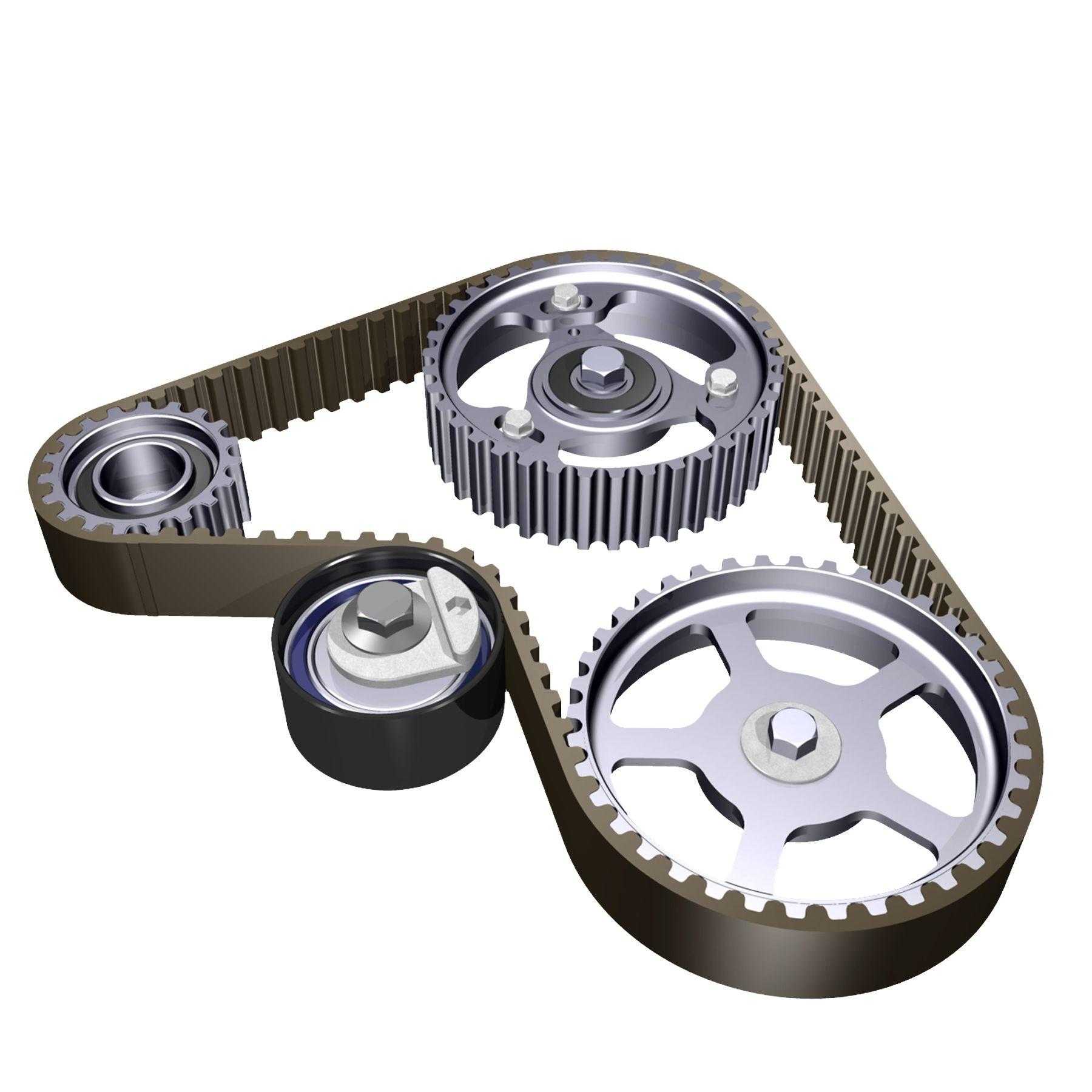

Характеристики ГРМ Лады Гранты

Механизм распределения газов Lada Granta имеет привод в виде ремня. Подобное устройство знакомо автолюбителям уже давно. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, который стал основой для всех последующих модификаций силовых установок ВАЗ. На Гранту устанавливается два типа двигателей: 8-клапанный и мотор на 16 клапанов. Газораспределительная система 16-клапанного силового агрегата имеет сложное устройство и увеличенные размеры по сравнению с 8-клапанным. Соответственно, замена ремня ГРМ Гранты усложняется.

Главная особенность 16-клапанного устройства в наличии двух распредвалов, работающих синхронно, параллельно с коленчатым валом. Конструкция находится в головке блока цилиндров. Все три вала синхронизируются посредством ремня с зубчатыми приводами. Главный недостаток ременной передачи ГРМ в ненадежности самого ремня. Во время его обрыва или при перескакивании клапаны встречаются с поршнями и загибаются. Наглядно строение 16-клапанного ГРМ представлено на фото.

16-клапанный агрегат

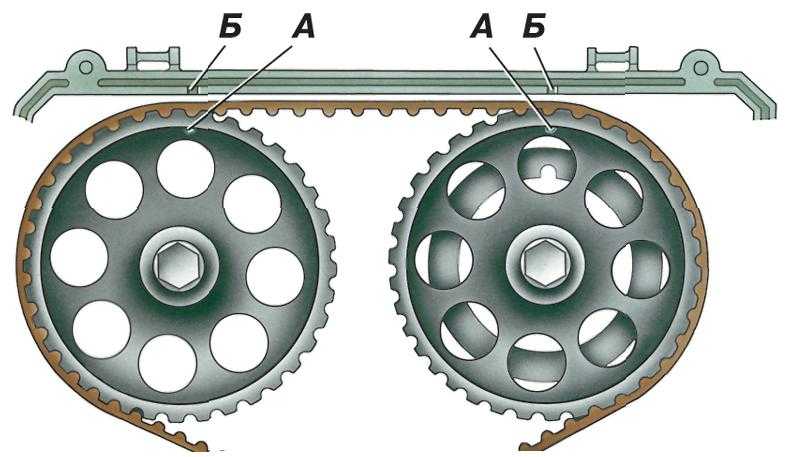

Установочная метка на крышке привода.
Крышка.
Шкив распредвала впуска.
Диск фаз (датчик).
Метка ВМТ на распредвале.
Шкив распредвала выпуска.
Опорный ролик.
Ролик-натяжитель.
Ремень привода.
Шкив помпы (насос ОЖ).
Установочная метка на масляном насосе.
Установочная метка коленвала.
Шкив коленвала.

Комплект ГРМ можно поменять своими руками. Главное – знать про наличие и правильность размещения установочных меток. К слову, большинство иномарок лишены таких меток, так что в данном случае преимущество за автомобилями ВАЗ.

Восьмиклапанный привод ГРМ Лады Гранты, по сравнению с предыдущими модификациями автомобиля, выглядит проще. Схема простая, ведь здесь отсутствует обводной ролик и есть только один распредвал. Наглядно устройство ГРМ на 8 клапанов можно посмотреть на фото.

Замена ремня ГРМ на 16-клапанном двигателе Гранты

Доступ к приводу газораспределительного устройства закрывается пластиковым кожухом. Чтобы снять крышку, нужно открутить пять винтов шестигранным ключом на 5

Обратите особое внимание на расположение этих винтов. На фото цифрой 1 показаны крепёжные винты верхней крышки, а цифрой 2 – винты крепления нижней крышки

После откручивания пяти винтов верхнюю крышку нужно приподнять и снять с двигателя.

Если автомобиль имеет механическую КПП, нужно включить пятую скорость, вывесить правое переднее колесо и крутить его по часовой стрелке. Одновременно с этим требуется осмотреть ремень на наличие трещин, потёртостей, расслоений и т.д. Если автомобиль оборудован автоматической КПП, нужно снять правое переднее колесо и пыльник (защитный щиток) справа. Головкой на 17 вращается болт крепления шкива привода для дополнительного оборудования (кондиционер, генератор) и осматривается ремень. Если будут диагностированы различные дефекты и повреждения ремня, его необходимо срочно заменить. Замена потребуется и в случае обнаружения подтёков масла, неисправности водяного насоса и ролика-натяжителя.

На 16-клапанном моторе обрыв ременной передачи приведет к расхождению углового расположения коленвала и распредвалов. В результате произойдет контакт поршневой группы с клапанами. Как следствие, потребуются ремонтные работы.

Смазку для подшипников какой фирмы выбрать

Мировой рынок изобилует смазочными материалами, которые выпускают известные компании и начинающие производства.

Наибольшего успеха в этом добились следующие холдинги:

3. British Petroleum

У первой компании широкий ассортимент синтетических и традиционных материалов с хорошими смазочными свойствами, которые рассчитаны на автомобили, мотоциклы и различные прицепы. Их продукцию отличает дух новаторства, ориентированный на потребности клиентов. Инженеры фирмы постоянно ищут новые решения в области смазки.

Luqui Moly относится к немецкому бренду и известна многим своими маслами, присадками и другой автохимией. Функционируя с 1957 года и получив мировое признание, компания является лидером в этой области на территории Европы. Два ее крупнейших завода расположены в Ульем и Саарлуис.

British Petroleum – это британский холдинг, существующий с 1909 года. Правление ориентирует деятельность огромной структуры на добычу нефти и газа, а сопутствующими продуктами производства являются смазочные материалы.

Valvoline является одним из старейших производителей автомобильных масел и вязких смесей для подшипников. Ее начало приходится на 1866 год. Сейчас штаб-квартира находится в Лондоне. Продукция отличается био разработками, оказывающими наименьшее влияние на природу.

Mobil – это американский бренд, специализирующийся на горюче-смазочных материалах. В одних лишь Штатах компания имеет более 400 магазинов.

Подготовительные операции

Данную процедуру можно провести даже в полевых условиях, яма а уж тем более подъемник нам не потребуется. Время замены 30 минут, без учета времени остывания двигателя.

Если вы меняете с ремнем и помпу, то необходимо слить антифриз с блока цилиндров. Заглушка под головку на 13. Подкладываем под заднее колесо упоры и затягиваем ручник. Снимаем переднее правое колесо и пластиковый брызговик.

Ослабляем натяжение ремня генератора и снимаем ремень. Гайка на 21 контрящая, шток натяжного ролика под ключ на 10. Покрутите натяжной ролик, если он издает посторонний шум, замените его.

Откручиваем четыре болта верхней крышки ГРМ и снимаем ее (шестигранник на 5).

Выставляем верхнею мертвую точку

За болт шкива коленвала, обязательно по часовой стрелки, проворачиваем его до совпадения меток на звездочке распредвала и кожухе (головка на 17 с удлинителем). Это будет верхняя мертвая точка (ВМТ).

Стопорим коленвал, включаем пятую передачу и вставляем отвертку в вентиляционный канал тормозного диска ниже суппорта. Откручиваем болт шкива коленвала и снимаем шкив. Откручиваем крепление нижней крышки ремня ГРМ (шестигранник на 5).

На звездочке коленвала метка должна встать на против отлива на масляном насосе.

Откручиваем крепление натяжного ролика и снимаем его вместе с ремнем ГРМ.

Если вы не меняете помпу то переходите сразу к установке нового ремня. Но мы рекомендуем менять помпу вместе с ремнем.

Замена помпы

Демонтируем звездочку распредвала (головка на 17).

Далее кожух ремня ГРМ (гайка и болты на 10).

Помпа крепится тремя болтами (шестигранник на 5).

Перед установкой новой помпы смажьте прокладку тонким слоем герметика. Установите на место кожух и звездочку распредвала.

Если ремень разорвался в пути

Когда разрыв ремня генератора все же застал водителя на середине пути, существует возможность исправить на время ситуацию. Разумным будет, если вам известна такая проблема у автомобиля, возить с собой запасной ремень. При замене ремня на СТО задействуют специальные устройства. Но, конечно, в пути у обычного водителя быть таковых не может

А потому проводить процедуру необходимо тщательно и осторожно

Надо подождать остывания машины. Далее снимают правую часть брызговика. Затем удаляются обрывки ремня. После этого надевают новый ремень поэтапно, сначала на шкив коленного вала, затем другую часть ремня заводят за шкив, прижимая к нему, начинают вращение коленвала по часовой стрелке. Но если запасного ремня ГРМ под рукой нет, его можно заменить подручными материалами.

Отлично подойдут капроновые женские колготки. Как правило, они продаются практически в любом магазине, даже продуктовом. Плюс этой детали гардероба в том, что колготки имеют предел натяжения, перетянуть их не получится. Они завязываются на тугой надежный узел. После того как конструкция прилажена, излишки отрезаются как можно ближе к узлу, чтобы нигде ничего не цепляло.

В случае, когда с колготками не сложилось, отлично подойдут элементы из мужского гардероба. Кожаный ремень брюк или сумки либо галстук. В этом случае длина будущего изделия вымеряется соразмерно пришедшему в негодность ремню. Такой подход обусловлен тем, что изделия из кожи и ткани можно перетянуть, чем причинить вред механизму. В этом случае будет грозить ремонт гораздо серьезнее, чем просто замена ремня генератора.

Если проштудировать отзывы по модели, ясно, что истории с натяжителем Лады встречаются весьма часто. Срок гарантийного обслуживания у Гранты совсем не сопоставим с корейскими собратьями по цеху. Он составляет всего 24 месяца. Много решает частота эксплуатации машины. Учитывая эти факторы, каждый индивидуально сможет принять решение, как именно поступить с назойливой неприятностью потерпеть два года или пожертвовать гарантией узла, прибегнув к радикальным действиям.

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

Снимаем защитную шайбу.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда. Удачи на дорогах. Ни гвоздя, ни жезла!

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

Совет относится к двигателям ВАЗ- , 11186 и 21116 . Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо!

Чем смазать ролики ГРМ

В зависимости от модели автомобиля, устанавливается один или два натяжных ролика, обеспечивающих необходимое натяжение ремня ГРМ. Деталь представляет собой шкив, устанавливаемый на шарикоподшипнике закрытого типа. При включении двигателя под действием вращающегося ремня прокручивается ролик.

Устройство привода ГРМ 1 — зубчатый шкив коленчатого вала; 2 — ремень привода ГРМ; 3 — натяжной ролик; 4 — зубчатый шкив распределительного вала; 5 — зубчатый шкив насоса охлаждающей жидкости.

Для рассматриваемого узла подходят смазки, применяемые для высоконагруженных подшипников. Ролик может нагреваться до температуры выше 80 градусов, поэтому выбранное средство должно выдерживать сильный нагрев. Рекомендованы высокотемпературные консистентные смазки, которые производятся из нефтепродуктов, загущенных различными мылами.

Натяжные ролики и смазка Castrol

Литиевые смазки

Производители стандартно используют Литол-24, им смазывают подшипники и на заводе ВАЗ. Но данное средство быстро засыхает, и его приходится заменять. Поэтому лучше заменить данную смазку аналогом, который также изготавливается на литиевой основе, но имеет улучшенные свойства. Диапазон рабочих температур у него не должен отличаться от Литола-24: от -40 до +120° C. Однако уже при -30° C данная смазка начинает терять свои свойства. В более холодных условиях она может работать лишь за счет прогретых внутренностей автомобиля, которые нивелируют разницу температур. Срок хранения смазки — от 5 лет. Однако обычно он значительно больше.

Литол-24 — стандартная, но не самая лучшая смазка для роликов ГРМ

Часто автолюбители приобретают Циатим 221 или Циатим 201 с литиевым комплексом. Эти марки также применяет большинство автоконцернов для обработки деталей. Циатим 221 производится из более дорогих компонентов и выдерживает высокие температуры до +150 градусов. В условиях холода он может применяться при температурах от -60° C. Данная смазка имеет более длительный срок хранения — до 40 лет.

Циатим 221 — более долговечный и термостойкий аналог Литола-24

Циатим 201 разработан в СССР и считается устаревшим, но при этом обойдется в 4 раза дешевле. Максимальная температура, которую способно выдержать средство — всего 90° C. Этот продукт сохраняет исходные свойства даже при -60 градусах, поэтому часто применяется в регионах Крайнего Севера. При хранении вещество не портится до 4 лет. Затем из-за низкой коллоидной стабильности от смазки начинает отделяться жидкое масло.

Циатим 201 — устаревший, но дешевый аналог Циатима 221. Подойдет для северных широт, так как не замерзает даже при -60° C

Рекомендованные импортные аналоги имеют класс EP2. Часто автолюбители применяют универсальную смазку Suprema EP2, пригодную для всех видов высоконагруженных подшипников. Она содержит присадки, снижающие износ и уменьшающие нагрузку на металлические детали. Устойчива к вымыванию водой, имеет хорошую адгезию, предотвращает образование ржавчины, при этом стоит лишь немного дороже Литола. Диапазон рабочих температур: от -35° C до 160° C, так что для очень холодного климата смазка может не подойти.

Среди отечественных аналогов средства Литол-24 стоит выделить высокотемпературную смазку МС 1510 Blue, рассчитанную на эксплуатацию под высокими нагрузками. Температура каплепадения у нее выше, чем у большинства (даже зарубежных) средств — 350 градусов. Смазочный состав может применяться при температурном диапазоне от -40 до +180 градусов.

Отечественная смазка МС 1510 Blue

Смазка Xado восстановительная содержит ревитализант. После нанесения на поверхность образуется металлокерамическое покрытие, за счет которого частично восстанавливается первоначальная геометрия деталей. Она рекомендована для ремонта подшипников, ее часто приобретают водители при обнаружении неполадок в работе роликов. Производитель изготавливает много видов смазок, отличающихся по назначению, характеристикам, стоимости, и температурным диапазонам, в среднем рабочий диапазон у них — от -20° C до +130-150° C.

Восстановительная смазка Xado

Газпромнефть также выпускает продукцию данного ряда, например, G-Energy LX EP 2. Благодаря комплекту присадок она обладает противозадирными свойствами, устойчива к окислению. Диапазон рабочих температур — от -30 до + 160 градусов.

Смазка G-Energy LX EP 2

Краткую сравнительную характеристику представленных смазок можете посмотреть в таблице ниже.

Название

Температурный диапазон, ° C
Температура каплепадения, ° C
Тип загустителя (мыло)

Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобится:

Гаечные ключи в наборе
Головки с удлинителем
Монтировка
Специальное приспособление для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому необходимо его приобрести заранее. Во всех магазинах можно купить ролик ремня ГРМ на Гранту в комплекте.

Перед началом работ необходимо открутить провод массы от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя. Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой тороны, а также защита, которая перекрывает доступ к двигателю.

Демонтаж защитной крышки. На автомобилях Гранта пластиковая крышка состоит из двух частей. Снять ее просто. Для начала необходимо открутить 4 болта верхней части, а затем – нижней. Использовать для этого нужно шестигранный ключ на 5. Кроме крышки, нужно демонтировать также датчик положения коленвала, просто отсоединив его от разъема и вынув из гнезда. Совмещение меток. Перед тем как производить замену ремня ГРМ на Гранта 16 и 8 клапанов, необходимо правильно установить фазы газораспределения двигателя. Для этого нужно провернуть коленвал по часовой стрелке. Делается это с помощью головки на 17. Крутить нужно, пока метка на зубчатом шкиве распределительного вала не совпадет с отметкой на внутренней поверхности крышки ГРМ. Кроме этого, отметки должны совместиться и на маховике двигателя. Проконтролировать это можно через специальный лючок в верхней части картера сцепления. Вынув резиновую заглушку, необходимо убедиться, что специальный выступ на маховике совпадал с меткой распредвала. Только после этого можно продолжать замену ремня ГРМ на Ладе Гранта.

Снятие шкива генератора. Чтоб выставленные по меткам валы не проворачивались, маховик можно застопорить через смотровой лючок. Сделать это удобней всего с помощью толстой отвертки или монтировки. Закрепив прочно маховик аккуратно откручиваем гайку, держащую шкив генератора и демонтируем его вместе с шайбой. Далее послабляем гайку шкива генератора Регулировка натяжного ролика. Гаечным ключом на 15 необходимо постепенно ослабить затяжку болта крепления ролика. Когда крепление будет ослаблено достаточно для провисания, можно начать демонтаж, убедившись еще раз, что все метки совпадают. Снятие. Деталь аккуратно снимают со всех шкивов и вынимают из моторного отсека. Если произошел полный обрыв ремня ГРМ на автомобиле Гранта, сделать это еще проще.

Установка новой запчасти. Перед эксплуатацией ремень ГРМ на Гранту 8 клапанов проверяется на наличие заводских дефектов – отслоений, трещин, излишней грубости материала. Нелишним будет посмотреть срок годности, так как резина теряет свои свойства, даже не будучи в употреблении, а пролежав на полке несколько лет. Число зубьев у ремня Lada Granta с двигателем 8 клапанов равняется 113, а его ширина составляет 17 мм. Установка детали производится в обратном порядке. Сначала его натягивают на коленвал, потом на генератор и помпу, обводя ролик, а в самом конце – на распредвал. Натяжение. Чтобы обеспечить хорошую натяжку, необходимо прокрутить ролик против часовой стрелки. Делается это с помощью специального ключа, который представляет собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он прокручивается, пока вырез на обойме ролика не совпадет с прямоугольной отметкой на внутренней втулке. Только после этого болт ролика можно закручивать. Для того чтоб понять последовательность работ, представляем вашему вниманию поясняющее видео о том, где искать метки:

Обзор цен производителей

Технические параметры ролика:

диаметр отверстия для гайки — 10 мм;
ширина — 27 мм;
высота — 55 мм.

Производитель	Цена (Руб.)	Ресурс (тыс. км)
1118-104102013 оригинал Лада Гранта	От 520	25 – 30
GATES T42042	От 450	—/—
GATES T43228	—/—	—/—
GATES T43147	—/—	—/—
LYNXauto PB-1027	От 480	—/—
LYNXauto PB-1029	—/—	—/—

*цены актуальны состоянием на 26.10.2018 года.

Стоимость покупки комплектующих по отдельности:

ролик: 450 – 500 руб.;
ремень: от 300 руб.;
кронштейн: 430 руб.;
ось: 85 р.;
натяжитель: 380 – 400 руб.;
шпильки, втулки: 300;
кронштейн — переходник под генератор: 2200 руб.

Итого: 3800 — 4000 рублей.

Демонтаж

Для реализации данной процедуры требуется ослабить гайку фиксации натягивающего ременную ветвь ролика в LADA Granta. Это вызовет ослабление всего ремня, в связи с чем, его можно извлекать из узла ГРМ. Не рекомендуется применять обычное срезание ремня без ослабления натяжного элемента. Данная манипуляция не позволит эффективно навесить новый расходный компонент на шкив и шестерню валов.

Алгоритм

Демонтируем шкив. Сам элемент на валу генератора LADA Granta в версии 8 клапанов, снимаем после извлечения из обозначенного окна фиксирующей лопатки. Шкив полностью извлекаем и откладываем.
Демонтируем нижнюю предохранительную крышку на элементах ГРМ. Она зафиксирована тремя болтами, которые подлежат безоговорочному (как правило, беспроблемному) откручиванию. Таковой конструкцией (щитком) наделены некоторые версии моторов, например, «11186».
Снимаем ремень. Этот завершающий процесс в демонтажной «эпопее» предполагает следующие манипуляции:

первоначальное снятие с шестерни, зафиксированной к распределительному валу;
последующий демонтаж со шкива, обладателем которого является коленчатый вал.

Именно последнее (из обозначенных приемов) действие подразумевает логическую возможность последующего снятия натяжного устройства – это ролик ГРМ в авто LADA Granta. Сам ролик ГРМ подлежит безальтернативной замене вне зависимости от величины люфта, шумности и прочих критериев.

Конструкция ролика натяжителя

Таким образом, на большинстве современных авто ролик представляет собой конструкцию:

шариковый подшипник внутри
пластиковая накладка с рабочей поверхностью под ремень сверху
посадочная втулка внутри ролика

Существуют ролики эксцентриковые, регулировка которых осуществляется смещением оси относительно болта крепежного, и обычные. Во втором варианте ролик монтируется на кронштейне натяжителя неподвижно, а для регулировок смещается сам кронштейн относительно вала ДВС.

На некоторых авто используются саморегулирующиеся пружинные кронштейны, в которых число витков и диаметр проволоки пружины рассчитаны под конкретное усилие на заводе.

Поскольку внутри конструкции имеется подшипник, замена ролика производится при износе любой из этих деталей (обойма подшипника или пластиковая накладка). Кроме того, при замене ремня так же рекомендуется ставить на натяжитель новый комплект ролик/подшипник.

Пример компоновки двух генераторов с одним роликом натяжителя для качественного автозвука

Для обеспечения его подзарядки лучшим вариантом является дублирование генератора, для которого на коленвал ДВС монтируется второй шкив. В этом случае обслуживать приходится уже два ролика и ремня системы натяжения.
