Про трамблер ваз 2107, его принцип работы, снятие, установка и настройка

Какие признаки неисправностей трамблера?

Прерыватель-распределитель, а на самом деле так и звучит трамблер по-настоящему, является уникальным механизмом, который призван определять момент формирования в системе высоковольтных импульсов. Трамблер применяется для того, чтобы распределять сформированное электрическое зажигание по цилиндрам двигателей инжекторного и карбюраторного вида. Функции у трамблера сводятся к прерыванию первичной цепи зажигания и распределению между свечами цилиндров энергии в определенном количестве. В первом случае также трамблер обеспечивает в первичной обмотке катушки колебания, за счет которых и появляется высокое напряжение. Что касается признаков неисправности с таким элементом, то они могут быть следующими:

Мотор дергается непривычно и ненормально;
Силовой агрегат не заводится;
Появляется стук поршневых колец в процессе набора скорости;
Медленный набор скорости;
Увеличение расхода топлива.

Но главное в этом вопросе и то, что даже при наличии любого из этого фактора нельзя быть полностью уверенным в том, что проблема скрывается именно в распределителе зажигания. Но тем не менее, если они возникли обязательно следует что-то предпринять. А лучше всего заранее начать готовится к тому, что вероятнее всего трамблер придется ремонтировать.

О приводном механизме

Для передачи крутящего момента валу трамблёра на «шестёрке» применяется косозубая шестерня, вращаемая цепью ГРМ (в просторечии – «кабанчик»). Поскольку элемент расположен горизонтально, а валик распределителя — вертикально, между ними стоит посредник — так называемый грибок с косыми зубьями и внутренними шлицами. Эта шестерёнка одновременно крутит 2 вала — масляного насоса и трамблёра.

Оба передаточных звена – «кабанчик» и «грибок» рассчитаны на длительный срок службы и меняются в процессе капитального ремонта двигателя. Первая деталь снимается после разборки цепного привода ГРМ, вторая вытаскивается через верхнее отверстие в блоке цилиндров.

Трамблёр ВАЗ 2106, оснащённый контактным прерывателем, – довольно сложный агрегат, состоящий из множества мелких деталей. Отсюда ненадёжность в работе и постоянные сбои системы искрообразования. Бесконтактная версия распределителя создаёт проблемы гораздо реже, но по эксплуатационным характеристикам все равно недотягивает до современных модулей зажигания, в которых отсутствуют движущиеся детали.

Источник

Снятие и установка трамблера (распределителя зажигания)

Система зажигания обеспечивает возгорание рабочей смеси в цилиндрах двигателя внутреннего сгорания. Вся система зажигания включает в себя непосредственно сам распределитель зажигания (другими словами он называется «трамблер»), катушки зажигания, датчик момента образования искры, свечи зажигания и так далее. Но речь сегодня пойдёт именно о распределителе. Эта деталь установлена на распределительном валу двигателя автомобиля. Чаще всего неисправность трамблера обусловливается трещинами в корпусе вызванными постоянными механическими перегрузками или же повреждение крышки и бегунка.

Если Вы решили отремонтировать данную деталь своими руками, тогда читайте статью про ремонт трамблера.

Для снятия распределителя зажигания на автомобиле ВАЗ 2110 или 2111 Вам потребуется выполнить не сложные действия, что подробно описаны ниже.

Проблема с «искрой»

Довольно часто встречающаяся неисправность, особенно автовладельцев старых отечественных машин связана бывает с пропаданием искры. Она доставляет массу проблем автовладельцам.

Как и было написано выше, изначально сомнения при пропадании искры падают на контакты трамблера. Но есть и другие причины для этого. Вообще, надо суметь сразу определить, если пропала искра, было ли такое раньше или это впервые.

Почему нет искры

Итак, вариантов исчезновения искры может быть несколько. И все они связаны, как ни крути, с электрооборудованием. Система зажигания не дает полной отдачи, теряется в результате мощность ДВС.

Еще симптомы: мотор дергает на ходу (2-4 тыс. об/мин), плохо заводится, слышны хлопки в выпускной системе, пропала былая приемистость.

Как заменить трамблёр, он же распределитель зажигания на ВАЗ 2101-ВАЗ 2107?

Примечание!
Когда придёте в автомагазин за новым распределителем, говорите продавцу для какого автомобиля вам именно нужен распределитель, просто взять распределитель от ВАЗ 2101, так на ВАЗ 2103 он уже не подойдёт, потому что у тройки чуть по выше блок цилиндров и в связи с этим коротенький вал который идёт на копейке, просто не дотянется до грибка и в связи с этим автомобиль у вас работать не будет!

Снятие:
1) В начале выкрутите свечу которая идёт на первый цилиндр и закрыв после этого пальцем отверстие в головке, крутаните коленвал за его шкив при помощи специального ключа, более подробно о том как эту операцию провести, читайте в статье: «», пункты 1-2 прочтите.

2) Идём дальше, теперь от штуцера (Указан синей стрелкой) вакуумного регулятора отсоедините шланг который к нему подсоединяется, он ещё красной стрелкой указан на фото 1, а после этого полностью отверните гайку которая крепит сам трамблёр (см. фото 2) и поднимите на верх его после этого, но учтите под гайкой находиться шайба и пластина, поэтому не потеряйте их.

Примечание!
Когда вы поднимите распределитель зажигания на верх, переверните его и отверните гайку которая крепит низковольтный провод, после отворачивания снимите гайку (Придерживайте её когда будете отворачивать, чтобы не упала), а так же провод и шайбу, ещё отсоедините все пять высоковольтных провода которые к крышке трамблёра подсоединяются (Эти провода на маленьком фото ниже видно)!

Установка:
1) Снимается как вы уже поняли распределитель зажигания легко, но вот с установкой есть некоторые моменты, вообще она производиться в обратном порядке снятию, просто перед установкой обязательно проверьте зазор между контактами (Проверять зазор вам нужно в том месте, которое показано на фото ниже, там будут два контакта очень близко стоять вы их сразу же увидите), данный зазор должен быть 0.35–0.45 мм, проверять его нужно при помощи специального щупа и регулировать тоже при помощи него, только во время регулировки в сторону щуп не уводите, а строго в прямом направление, вперёд и назад его двигайте.

Примечание!
Более подробно о том как отрегулировать этот зазор, смотрите в ролике который расположен ниже, в нём подробно показано выставление этого зазора начиная с 6:10 минуты и заканчивая на 11 минуте и да кстати, если у вас установлена бес контактная система зажигания то этот зазор вам выставлять не нужно так как у вас этих двух контактов просто нет, в вашем случае нужно всего лишь выставить трамблёр по метке и всё на этом!

2) После проверки и выставления зазора на новом трамблёре, переходите к установки крышки на новый распределитель зажигания, так же к крышке подсоедините все высоковольтные провода (Только с подсоединением проводов не ошибитесь, на крышке есть метки на которых написано на какой цилиндр какой провод идёт, учтите это), затем к новому распределителю подсоедините низковольтный провод (см. фото 1) и закрутите до упора гайку его крепления, далее переходите уже непосредственно к установке, в начале установке ротор (Это верхняя часть трамблёра, её ещё бегунок называют) поверните чтобы его наружный контакт (Указан красной стрелкой на фото 2) смотрел на первый цилиндр, вернее не смотрел а просто чтобы данный контакт был направлен на цифру 1 которая присутствует на крышке трамблёра (Данная цифра на крышке обозначает номер цилиндра), следом устанавливайте распределитель зажигания в отверстие из которого вы его вынули (см. фото 3), но устанавливайте его придерживая при этом вал от проворачивания и когда его установите на своё место, проверьте чтобы пружинные защёлки были направлены параллельно двигателю (На фото 4 показано как должен правильно стоять трамблёр), когда это сделаете, закрутите гайку которая крепит распределитель но только не до конца, подсоедините после чего в вакуумному регулятора шланг который вы отсоединяли ранее и переходите к установке зажигания на автомобиле. (О том как устанавливать момент зажигания, мы уже говорили ранее, дав ссылку для этого на другую статью, поэтому поищите эту ссылку вверху и перейдите по ней, там всё подробно описано)

Разборка

1. Отстегнуть пружинные зажимы 1 и снять крышку 2 распределителя.

2. Снять бегунок, потянув его вверх.

3. Вынуть войлочный фильц и вывернуть находящийся под ним винт 1. Снять ротор 2.

4. Отвернуть гайки 1 и отсоединить провод 3 от клеммы 2. Вынуть вверх клемму 2. Отвернуть три винта 4 и снять статор 5.

5. Отвернуть два винта 1 и снять вакуум-корректор 2.

6. Отвернуть два винта 1 и снять опору статора 2 с подшипником в сборе.

Распредвал, коленвал, шатуны установлены. Выводим шатун первого цилиндра в верхнюю мёртвую точку ВМТ. Если не установлен шкив, то смотрим на распредвал. На распредвале кулачки должны быть видны. Если кулачки не видны, то это рабочий ход.

По шкиву проще: при верхнем расположении поршня должна совпасть вторая, по ходу, риска на шкиве. Первая, как на фото — это установка зажигания.

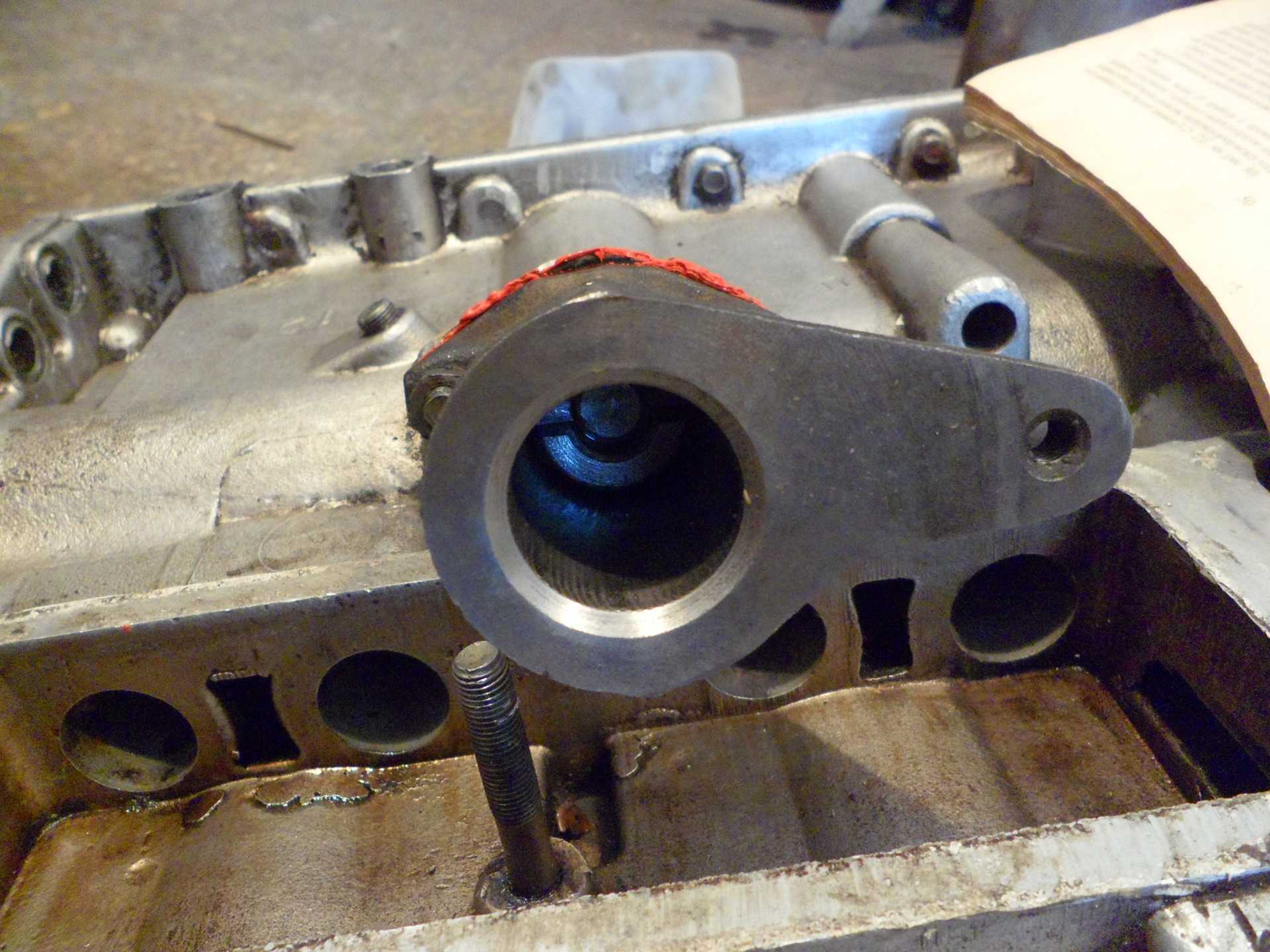

Устанавливаем, промытый от смазки, маслонасос. Снимаем сетку и заливаем, через приёмное отверстие, полный маслонасос масла. Устанавливаем сетку.

Рихтуем продавленный поддон.

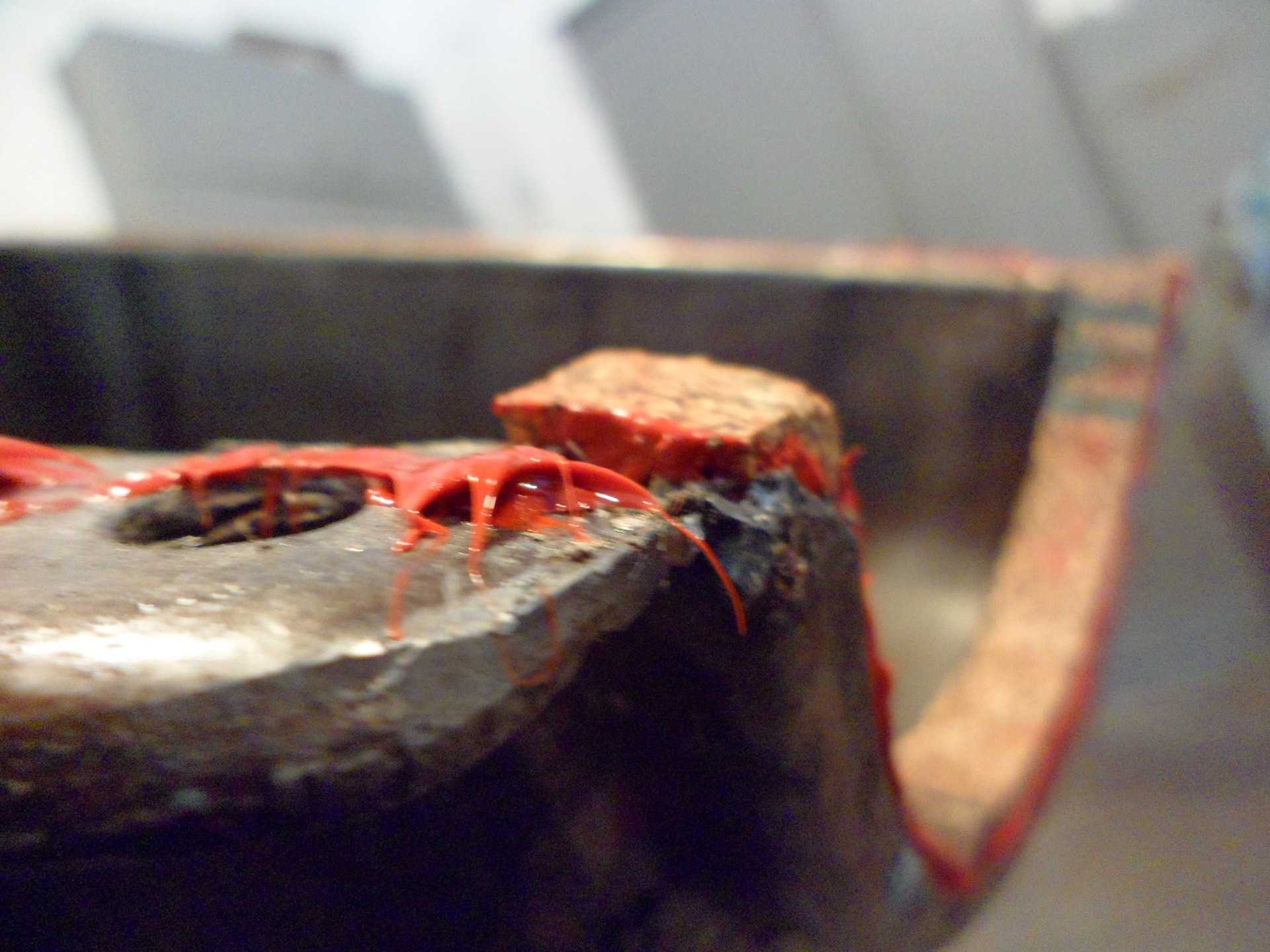

Устанавливаем пробковые уплотнители. срезаем с небольшим запасом 2-3 мм.

Устанавливаем поддон. Низ двигателя собран.

Из копилки «передового опыта»…

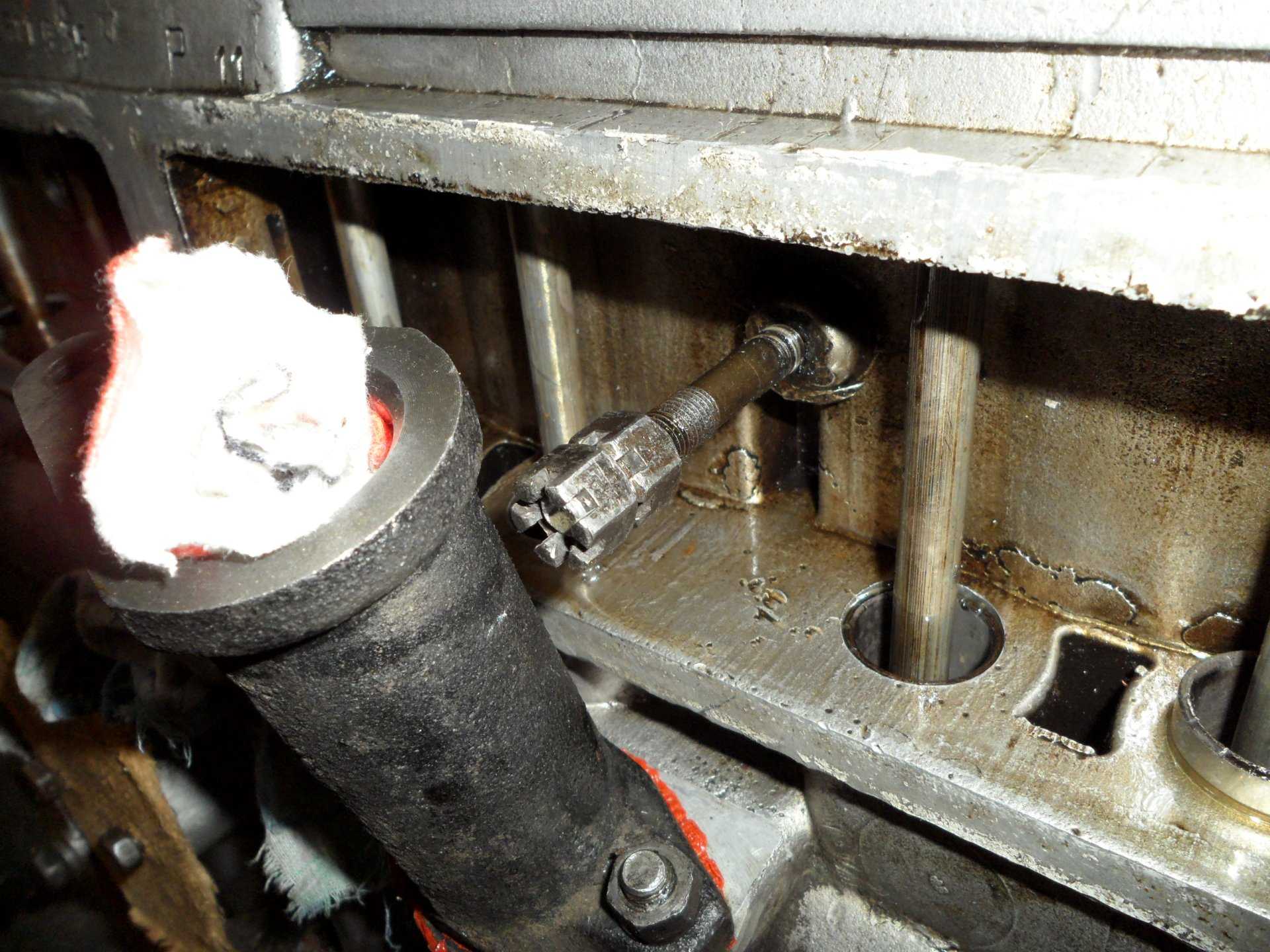

При постановке задней крышки толкателей, столкнулся с проблемой: между шпилькой и приводом трамблёра, крышка не входила. «Хвала конструкторам! Умные ребята.» Ну, и пришла мысль снять привод трамблёра. Установка привода трамблёра поставила вообще в тупик. Привод, при установке, не попадал в маслонасос. Давления масла не было, и даже при проворачивании стартёром слышалось металлическое пощелкивание (привод задевал за блок).

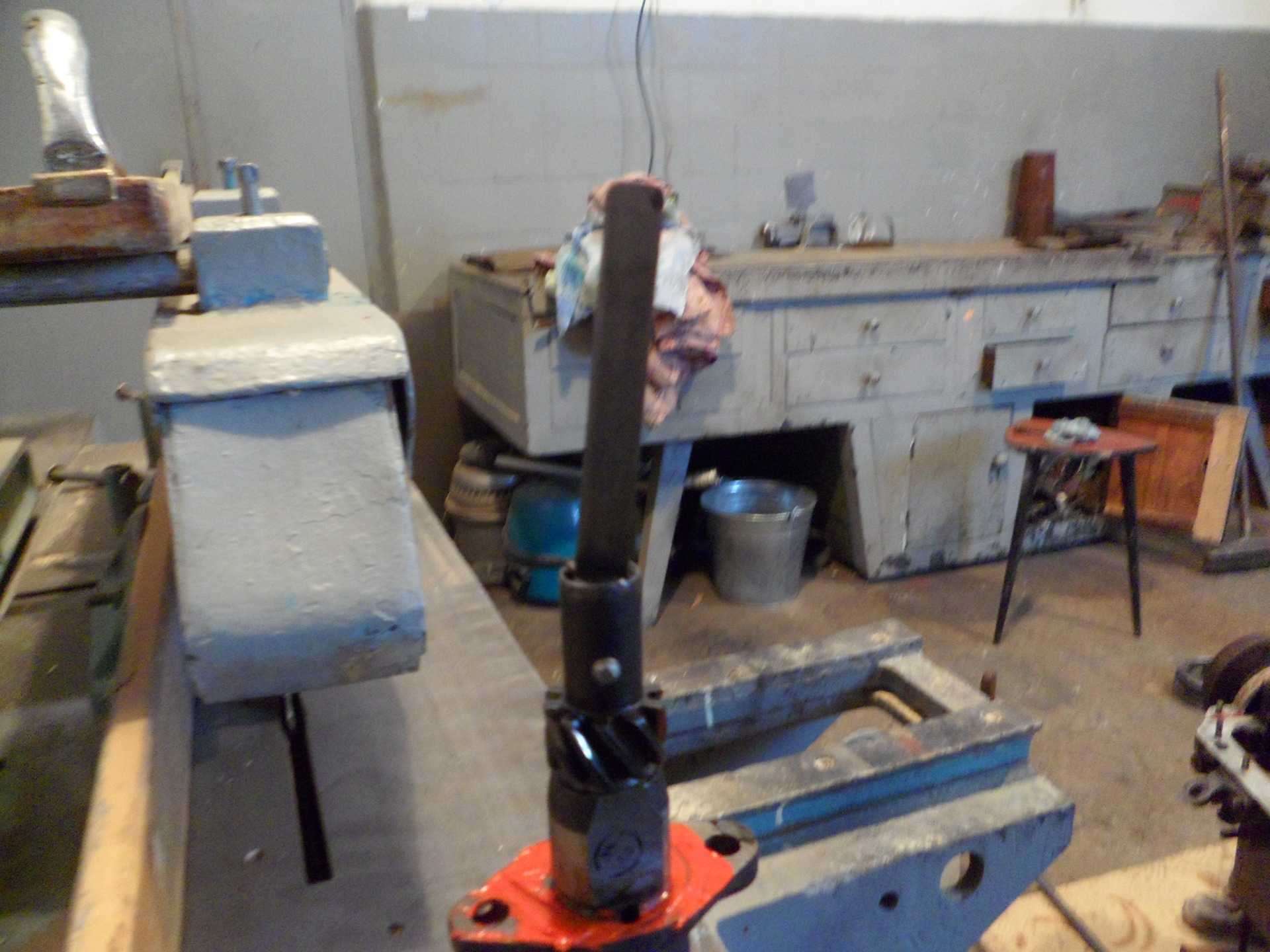

Была найдена причина: люфт, в приводе (он «качается», отклонялся от продольной оси, не попадая в паз масляного насоса).

Чтобы зафиксировать, вставил деревянные клинья. Позже, они сами отваливаются и удаляются, при замене масла. Развернул паз маслонасоса в нужное положение, подвернувшимся шомполом. Легко вставил привод трамблёра.

Более «продвинутые пользователи», в таком случае, просто выворачивают шпильку, устанавливают крышку, а затем шпильку. Но, вот без пива — не сообразил. «И опыт, сын ошибок трудных…»

Из армейского опыта…

В армию попадают водители, порою, только что получившие права. Опыта вождения немного. В ремонте и обслуживании, ещё меньше. Приводы «вталкивали» кто, как мог: и на 180 градусов и на 90. неправильно устанавливали положение шестерён. А, так как бывали ещё, при этом, ленивые, переставлять не хотели… Шли к «дедушке», а тот выставлял ВМТ и перекидывал провода 1 цилиндра, на тот, куда попадало. Далее, по кругу. Так и ездила вся часть без проблем, у кого на 3, у кого 4…

Если у вас возникла необходимость поменять трамблёр на автомобиле УАЗ сделать это можно следующим образом. Необходимо знать порядок зажигания, направление вращения бегунка и положение соединительной муфты между приводом и самим трамблёром.

Для того чтобы снять трамблёр необходимо отсоединить провод и открутить болт фиксации регулировочной пластины, а также снять высоковольтные провода.При установке нового трамблёра необходимо обратить внимание на соединительную муфту, она имеет два выступа, которые смещены относительно центра. У привода трамблёра имеются пазы,. в которые входят выступы соединительной муфты, они также смещены относительно центра

в которые входят выступы соединительной муфты, они также смещены относительно центра.

Вставив трамблер в привод, необходимо провернуть вал трамблёра пока выступы не попадут в пазы, и трамблёр займёт единственно правильное положение. В процессе работы происходит износ сопрягаемых деталей, выступы становятся тоньше, а пазы расширяются, в результате этого трамблёр может установиться и в обратном положении, поэтому перед установкой сориентируйте положение выступов относительно пазов. Устанавливаем трамблёр, согласно сказанного выше. Закручиваем болт на регулировочной пластине. Если болт стоит по центру шкалы то трамблёр необходимо провернуть против часовой стрелки на 2-3 деления шкалы, чтобы установит опережение зажигания. Затягиваем болт. Прикручиваем провод идущий от коммутатора. Устанавливаем высоковольтные провода. На крышке трамблёра возе соединительного контакта высоковольтного провода имеется цифра 1.

Она указывает на то, что провод идущий от этого контакта соединяется со свечой первого цилиндра. Если смотреть на крышку трамблёра сверху, то провод, соответствующий свече второго цилиндра, должен быть установлен в следующий контакт против часовой стрелки. Следующий против часовой стрелки будет контакт для свечи четвёртого цилиндра и оставшийся контакт третьего цилиндра. То есть порядок зажигания будет 1-2-4-3.

Снятие и установка трамблера (распределителя зажигания):

1. Отсоединить от трамблера проводок от клеммы «–» на аккумуляторной батарее.

2. От распределителя зажигания следует отсоединить высоковольтные провода.

3. Отсоединить от вакуумного корректора распределителя зажигания вакуумный шланг.

4. Извлечь из держателя трос дроссельных заслонок.5. Отвинтить гаечку от крепления кронштейна держателя проводков. Будьте внимательны: под гаечкой находится специальная шайба. Далее снимите кронштейн со шпильки и отложите вместе со всеми остальными проводками.

6. Любым удобным для Вас способом сделайте отметины на корпусе трамблера и привода вспомогательных агрегатов. Это поможет в будущем, при выполнении обратного монтажа, сохранить неизменную установку начального момента зажигания.

7. Выполнив все выше-написанные пункты, Вам потребуется отжать пружинный фиксатор с помощью тонкой отвёртки или же обычного шила, таким способом Вы отсоедините разъем жгута проводков от распределителя зажигания.

8. Далее потребуется вынуть из люка картера сцепления резиновую заглушку и установить поршень первого цилиндра в верхней мёртвой точке, проворачивая за зубчатый венец маховика коленчатый вал двигателя. Использовать при этом лучше длинную отвёртку.

9. Следующим пунктом будет отвернуть две оставшиеся гайки от крепления распределителя и снять его.

10. При установке на авто трамблера выполняйте все действия при снятии в обратном порядке, но отверните два винта с крепления и снимите крышку распределителя зажигания.

11. Выполнив пункт 10, проверните валик распределения зажигания до такой степени, чтобы наружный контакт бегунка стал напротив клеммы первого цилиндра. Установите трамблер в корпус привода вспомогательных приборов.

12. После того как Вы полностью установите трамблер в корпусе привода вспомогательных агрегатов, совместите все ранее нанесённые отметки.

13. И, наконец, Вам потребуется проверить и, если это понадобится, установить начальный момент зажигания.

Немного про трамблер

Трамблер – один из самых значимых элементов системы зажигания. Нередки случаи, когда из-за его крышки возникают проблемы. Разберемся подробнее, в чем тут дело.

Представляя собой уникальный в своем роде механизм, призванный определять этап, когда начинают появляться ВСКВ импульсы, трамблер четко распределяет электрозажигание по цилиндрам ДВС, будь это инжекторный или карбюраторный вариант силовой установки.

Трамблер со снятой крышкой

По сути, трамблер или распределить разнится от остальных узлов именно тем, что в своей конструкции содержит немалое число скоро изнашивающихся компонентов. Как известно, состояние трамблера оказывает непосредственное влияние на расход топлива, пусковые характеристики ДВС, динамику автомобиля, токсичность выхлопа и т.д.

Чтобы полнее осознать миссию трамблера, следует изучить его функции, которые сводятся к решению двух основных задач.

Размыкать первичную цепь, создавая импульсы внутри катушки.
Рассредотачивать одинаковые доли тока промеж ДВС-цилиндров в нужном количестве и поочередно.

Трамблер незаменим также тем, что включает ряд компонентов, функция которых сводится к сдвижению УОЗ*, с учетом режимов функционирования ДВС.

УОЗ – угол опережения зажигания

Признаками неисправности распределителя могут выступать несколько составляющих. Но прежде, чем начать налаживать механизм, всегда рекомендуется проверять крышку, как самый важный элемент трамблера. Диагностика ее поможет точнее определить причину возникшей неисправности, и определить способы ее устранения.

Итак, существуют конкретные признаки, свидетельствующие о наличии проблем в функционировании распределителя.

Если в процессе движения транспортного средства автомашина странно дергается, ведет себя не как обычно.
Если трудно заводится мотор, или он вообще не запускается.
О проблеме может говорить также повышенный расход горючего, возникший неожиданно.
Если автомашина набирает скорость вяло, то это тоже – свидетельство неисправности распределителя.

Крышка распределителя

Безусловно, наличие одной из вышеописанных ситуаций еще не может 100-процентно говорить о неисправности трамблера. Но проверить механизм после этого следует в первую очередь.

Как правило, самыми распространенными «болезнями» распределителя становятся:

Прогар бегунка.
Выход из строя контактной группы.
Микро- или макротрещина в крышке.
Дефект, связанный с регулятором Холла.
Выход из строя подшипника.
Наличие масла во внутреннем пространстве трамблера.

Все разновидности вышеприведенных проблем с распределителем обязательно предполагают замену испорченных компонентов. Есть, конечно же, и исключения.

Бегунок

Смысл проверять ротор (бегунок) уместен лишь в случае, если нет искры на всех 4-х свечах и главный «катушечный» провод дает ток. Если нет искры на одной из них, то бегунок тут ни при чем, а дело, скорее всего, в контактах или самих СЗ.

Для проверки ротора:

На главный бронепровод катушки закрепляем сухой деревянный прутик.
Снимаем крышку с трамблера.
Подносим прутик с проводом к центральному контакту бегунка.
Включаем зажигание, заводим ДВС.

Если появляется искра между проводом и контактом, то это означает, что ротор пробит, нужна замена. Если нет разряда между бронепроводом и центр-контактом бегунка, снимаем ротор. Проверяем прутиком с проводом и изнаночную сторону контакта. Если искры нет – это свидетельствует о выходе из строя помехоподавительного резистора.

Ротор трамблера с контактами

Очевидно, что в процессе проверки бегунка и удостоверении в том, что он рабочий, следует зачистить его контакты, тем более, если на них образовался налет. Способ чистки аналогичен вышеописанным.

На коротком видео показана чистка контактов крышки шкуркой

Тонкости работы

Помимо прочего стоит знать и важные тонкости в работе, которую обеспечивает в том числе и трамблер

Так к примеру очень важно учитывать тот факт, что вакуумный регулятор неразрывно связан с впускным коллектором и трубкой, так называемым задросельным пространством

Это означает, что он чувствителен к режиму подачи воздуха в мотор и меняет угол опережения самого зажигания. Подача искры в цилиндр происходит немного раньше с опережением. Детонирование в этом случае случится в момент впрыска бензина в камеру сгорания, толкая тем самым поршень вниз. Конечно же и показатели узск будут меняться.

Конструкция трамблера

Схема трамблера предполагает наличие таких элементов, как:

прерыватель тока с низким напряжением;
распределитель тока с высоким напряжением;
центробежный регулятор опережения зажигания;
вакуумный регулятор опережения зажигания.

Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.

Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:

вал;
подвижная контактная пластина;
подвижная контактная пластина;
конденсатор;
корпус.

Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.

Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.

Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.

Бегунок

Для проверки ротора:

На главный бронепровод катушки закрепляем сухой деревянный прутик.
Снимаем крышку с трамблера.
Подносим прутик с проводом к центральному контакту бегунка.
Включаем зажигание, заводим ДВС.

Ротор трамблера с контактами

На коротком видео показана чистка контактов крышки шкуркой

Крышка трамблера

Наладка крышки трамблера не подразумевает обязательное снятие всего элемента. Это же можно сказать, если потребуется заменить бегунок на трамблере.

Вот какой инструкции надо придерживаться в данном случае:

Вся высоковольтная проводка отсоединяется с распределителя.
Крышка снимается (на некоторых автомобилях она держится защелками) движением вверх.
Внимательно осматривается на пробитие.

Крышка трамблера

Если крышка не пробита, то она проверяется на выпадание центрального контакта или уголька (такое тоже случается нередко). Если он выпал, то ставится новый.
Обязательно проверяется бегунок, тоже требующий замены при расплавившемся предохранителе и наличии следов от ржавчины, гари и т.д.
С крышки надо снять еще и пылезащитный экран, чтобы вынуть клемму НН, раздвинуть лапки-фиксаторы держателя и освободить провода. Все это делается для того чтобы демонтировать пластину датчика.
Еще рекомендуется проверить стопорное кольцо.
Также диагностировать состояние втулки опорной пластины, на которой не должно быть никаких следов износа.
Проверить пружинное кольцо, прижимающее штифт-фиксатор муфты. Если уплотнитель потерял былые свойства и совсем истерся – срочно заменить.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

УЗСК

Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

Трамблеры: назначение и виды

Главный распределитель 2106-й модели находится на горизонтальном участке, сделанном левее клапанной крышки двигателя. Вал агрегата, оканчивающийся шлицами, включен в шестерню внутреннего блока цилиндров. Шестерня выполняет обороты посредством цепи газораспределительного устройства, одновременно крутя вал насоса. Благодаря трамблеру система зажигания осуществляет 3 задачи:

В нужное мгновение разрывает цель исходной обмотки катушки. Из-за этого во вторичной формируется толчок высокого напряжения.
Попеременно устремляет разряд к свечам исходя из порядка деятельности цилиндров, то есть 1-3-4-2.
Автоматически регулирует угол опережения трамблера во время изменения вращения коленвала.

Распространенные неисправности бегунка

Среди дефектов бегунка принято выделять особенные. Эти имеют собственные, если можно так выразиться «симптомы». Например, когда ДВС не издает никаких звуков, «молчит». Или в процессе функционирования мотора наблюдается подтраивание, искра нестабильно бьет.

Помимо всего прочего, при сломанном или нерабочем бегунке ДВС функционирует неравномерно, а это влияет непосредственно на расход горючего и мощность (соответственно, расход повышается, а мощность снижается).

Работа с бегунком

Остается только поблагодарить разработчиков бегунка, которые позаботились полностью о том, чтобы автовладелец мог заметить неисправность детали. Почти во все случаях надежным путем диагностики функционирования бегунка была и остается проверочная манипуляция с искрой, ведь деталь за ее образование, в принципе, и отвечает.

По сути, существует мало причин поломки бегунка, поэтому найти их не предоставляет особой сложности

Например, если дело в пробое бегунка, то достаточно будет обратить внимание на него или проверить внутренние детали на тот же признак. Как известно, о пробое свидетельствует черная метка – ее невозможно бывает стереть, а если попытаться это, все же, сделать, метка превратится в выемку

Исправный или неисправный бегунок

Немаловажное значение имеет металлизация канала бегунка. Ее тоже следует проверять на предмет сопротивления

Для этого надо будет взять мультиметр и измерить показатели.

Еще один способ диагностики – с использованием центрального бронепровода. Его следует поднести к разносчику, когда снята бывает крышка трамблера. Одновременно с поднесением провода, запускается стартер. О пробое в данном случае засвидетельствует искра, просачивающаяся на бегунок.

Пробой в трамблере – это непосредственная причина повреждения бегунка. Если имеются трещины, то искру уводит. А в бегунке из-за этого остается сопротивление, поддающееся перегоранию.

Описанные выше неисправности – самые распространенные, но могут быть и другие

Важно обращать внимание также на уголек в распределительной крышке – деталь обязана пружинить, эффективно нажиматься и выступать на 5 мм минимум

Принцип функционирования бегунка

Желательно, конечно же, для качественной диагностики обратиться к профессионалам. Однако ситуация, которая царит в последнее время, заставляет автовладельцев учиться все делать самостоятельно. И речь не только о дороговизне услуг, но и об участившемся и разросшемся дилетантизме.

Вопросы выбора и замены бегунка с резистором

Бегунок с резистором, залитым компаундом

Сменный резистор для бегунка

Размещенный в бегунке резистор подвергается значительным электрическим и механическим нагрузкам, поэтому со временем он может выйти из строя — перегореть или разрушиться (треснуть). Как правило, поломка резистора не выводит двигатель из строя, но серьезно нарушает его функционирование — мотор не набирает полной мощности, плохо отзывается на педаль газа, «троит», детонирует и т.д. Дело в том, что по прогоревшему или расколовшемуся резистору могут проскакивать искры, поэтому система зажигания продолжает работать, но с нарушениями и менее эффективно. При появлении таких признаков следует в первую очередь снять крышку трамблера (делать это необходимо только при остановленном двигателе и со снятой с АКБ клеммой), демонтировать и осмотреть бегунок. Если бегунок обычный, то его можно снять без инструмента, а если деталь соединена с регулятором опережения зажигания, то следует вывернуть два винта с помощью отвертки.

Если при осмотре резистора нет внешних признаков его неисправности (он не сгорел и не сломан), либо резистор залит компаундом, то следует проверить его сопротивление с помощью тестера — оно должно лежать в пределах 5-6 кОм (для некоторых авто — до 12 кОм, но никак не ниже 5 кОм). Если сопротивление стремится к бесконечности, то резистор неисправен и его следует заменить. На замену следует брать деталь того же типа и сопротивления — только так есть гарантии, что резистор встанет на место и вся система будет нормально работать. Замена резистора сводится к простому удалению старой детали (его удобно поддеть отверткой) и установке новой. Если резистор залит компаундом, то придется менять весь бегунок — для отечественных авто такая замена обойдется в несколько десятков рублей.

Зачастую автовладельцы вместо резисторов устанавливают проволочные перемычки — делать это категорически запрещено. Отсутствие резистора повышает уровень радиопомех и может нарушить работу системы зажигания (в том числе привести к интенсивному износу контактов бегунка и крышки трамблера, и электродов свечей). Также не рекомендуется менять бегунок с резистором на простой бегунок в системах зажигания с высоковольтными проводами нулевого сопротивления. На замену следует использовать только те типы и модели бегунков, что рекомендованы производителем распределителя зажигания.

При верном выборе и замене бегунка с резистором (или только резистора) система зажигания будет работать надежно и с минимальными «загрязнениями» радиоэфира.

Читать также: Ural ak 74 c

Исправность бегунка или ротора трамблера можно проверить несколькими способами. Обычно, на этот элемент падают сомнения в том случае, когда на все свечах зажигания отсутствует искра. Прежде, чем диагностировать бегунок, его нужно будет снять.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.
