Замена маслосъемных колпачков на ваз 2114

Замена маслосъемных колпачков клапанов двигателя ВАЗ-21126 Lada Granta

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 17 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Гаечный ключ накидной прямой на 15 мм
  • Вороток под торцевую насадку
  • Насадка шестигранная на вороток на 10 мм
  • Насадка на вороток на 17 мм
  • Домкрат винтовой
  • Балонный ключ
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Шестигранный ключ на 5 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка Torx E8
  • Головка на 8 мм
  • Головка на 10 мм
  • Высокая головка на 16 мм или свечной ключ
  • Воронка
  • Динамометрический ключ​
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
  • Ключ для фиксации шкива распредвала
  • Нож (или скребок)
  • Штангенциркуль
  • Молоток малый
  • Пинцет (или намагниченная отвертка)
  • Приспособление для сжатия пружин клапанов
  • Приспособление для снятия маслосъемных колпачков (или плоскогубцы)
  • Оправка для установки маслосъемных колпачков (или двенадцатигранная головка)

Детали и расходники:

  • Маслосъемные колпачки (комплект)
  • Герметик-прокладка типа LOCTITE 5910
  • Герметик LOCTITE 574
  • Растворитель типа 646
  • Моторное масло
  • Ветошь

Примечание:

Маслоотражательные колпачки клапанов заменяйте в случае появления сизого дыма из выхлопной трубы при пуске двигателя и в момент перехода двигателя с режима работы под нагрузкой в режим принудительного холостого хода (торможение двигателем), а также при повышенном расходе моторного масла в двигателе, когда видимых снаружи утечек масла не обнаружено.

1. Выполните все работы, необходимые для снятия распределительных валов, как описано здесь.

2. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

3. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление для сжатия пружин клапанов.

Примечание:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

4. Снимите тарелку пружины клапана.

5. Снимите пружину клапана.

6. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Примечание:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

7. Окуните новый маслосъемный колпачок в моторное масло и вставьте его в оправку.

Примечание:

При отсутствии оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

8

Осторожно запрессуйте маслосъемный колпачок до упора

9. Установите пружины и тарелки пружин клапанов.

10. Сжимая пружину клапана приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

11. Установите гидротолкатель клапана.

12. Аналогично замените маслосъемные колпачки остальных клапанов.

13. Соберите все детали в обратном порядке.

Примечание:

Перед установкой распредвалов не забудьте смазать моторным маслом гидротолкатели и опоры распределительных валов в головке блока, а на поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574», выполняющий роль прокладки крышки головки блока цилиндров.

При сборке не перепутайте валы: на распределительном валу впускных клапанов выполнен отличительный поясок.

Примечание:

После установки всех деталей газораспределительного механизма, не забудьте отрегулировать натажение ремня ГРМ, как указано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Как узнать, что пора менять

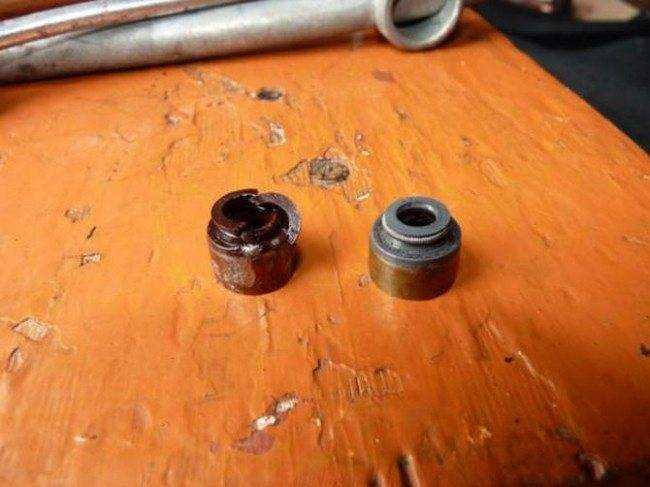

Изношенные колпачки автомобиля ВАЗ 2109

Всё просто: если из выхлопной трубы машины идёт густой сизый дым, значит, колпачки пора менять. Как правило, этот дым появляется только при запуске мотора и при его остановке. Но если колпачки изношены очень сильно, густой дым из трубы идёт постоянно.

Однако дым — не единственный признак необходимости срочной замены колпачков. Иногда дыма практически не видно, но расход масла в машине повышается в несколько раз, при этом никаких внешних течей масла (через различные сальники и прокладки) не наблюдается. Всё это тоже говорит о том, что время менять колпачки.

Как осуществить замену маслосъемных колпачков на ВАЗ-2114

Но для начала давайте ознакомимся с признаками, по которым удастся понять, что маслосъемный колпачок действительно нуждается в замене. Среди них можно отметить:

  1. Во время запуска авто из выхлопной трубы выходит дым синего цвета. Это происходит до того как двигатель прогреется.
  2. Наличие масла на резьбе свечей зажигания или крышке ремня газораспределительного механизма.
  3. Расход моторного масла становится больше необходимого.

Для чего необходимы колпачки

Данные элементы предотвращают проникновение моторного масла в камеру сгорания, а также, плотно прилегая к клапану газораспределительного механизма, не дают возможности маслу попасть под поршень. Другими словами, они «снимают» масло с интенсивно работающего клапана. В том случае, когда маслосъемный колпачок изношен или в плохом состоянии, он не может правильно выполнить свою функцию и предотвратить попадание масла в камеру сгорания, где оно перемешивается с топливом.

Как производится ремонт

Для самостоятельной замены уплотнителей необходимо иметь в наличии:

  • приспособление для того, чтобы демонтировать сальник;
  • устройство для снятия сухариков;
  • пинцет;
  • две плоские отвертки;
  • молоток;
  • гаечные ключи;
  • торцевые головки;
  • трещотку;
  • ветошь;
  • прут из мягкого металла (не больше 8 мм);
  • пассатижи;
  • новые сальники;
  • оправку запрессовки для новых уплотнителей.

  1. Для начала открывается капот, и от аккумулятора отсоединяется клемма со знаком минус.
  2. Затем снимаются высоковольтные провода и выкручиваются свечи.
  3. Извлекается ремень газораспределительного механизма, снимается крышка головки ГБ и зубчатый шкив распределительного вала. Одновременно необходимо следить за шпонкой, чтобы ее не потерять.
  4. Далее откручиваются крепеж задней крышки так, чтобы не повредить прокладку блока и остальные соединения.
  5. Теперь необходимо снять распределительный вал, оставив только втулку.
  6. Затем коленчатый вал нужно поворачивать, пока поршень не остановится в позиции ВМТ, где должна произойти замена уплотнителя. Примечание: чтобы клапан не выпал в цилиндр, необходимо вывернуть свечу, а в разъем вставить прут из материала, который не повредит резьбу (например, из олова).
  7. Сжав клапанную пружину, сухарики можно легко открепить пинцетом. Так же отсоединяются верхняя и нижняя тарелки. Затем с направляющей втулки снимается колпачок, на него устанавливается цанга, и быстрым и точным ударом молотка по ней выдавливается маслосъемный колпачок. Далее все необходимо повторить со вторым клапаном.
  8. Новые сальники (внутреннюю сторону которых заранее нужно смазать моторным маслом) вкладываются в оправу, после чего запрессовываются. И далее можно монтировать пружины и тарелки. Сухарики специальным приспособлением нужно вставить в нижнюю проточку клапана. Затем коленчатый вал поворачивается до тех пор, пока в ВМТ не окажется два цилиндра. Пруток изымается из отверстия для свечей и вставляется в следующее гнездо. Все работы повторяются исключительно в том порядке, в котором были извлечены детали.
  9. Опоры распределительного вала, а также шайбы, регулирующие толкатели, шейки и кулачки необходимо смазать маслом. Примечание: перед тем как произвести укладку опорного сальника, рекомендуется проверить его техническое состояние.
  10. При необходимости осуществляется регулирование зазора между клапанами.
  11. В завершение к аккумулятору присоединяются клеммы, и запускается двигатель. Если работа и установка произведены правильно, то мотор будет работать ровно и без лишних шумов.

Итог можно подвести следующий: заботьтесь о своем автомобиле, своевременно проверяйте его, чтобы вовремя отследить все неисправности и устранить их, и он будет служить вам долгое время.

Как организовать замену маслосъемных колпачков автомобиля ВАЗ 2110 8 клапанов в гаражных условиях

Последствия залегания поршневых колец. Маслосъемные кольца признаки износа

Установить новые уплотнители клапанов вполне по силам даже рядовому автомобилисту. Если учесть, что демонтаж головки блока цилиндров не входит в технологический список, то ремонт и вовсе не представляет никаких сложностей.

При покупке запчастей важно обратить внимание на внутренний профиль уплотнителей. Довольно часто детали, не оснащенные армирующей втулкой, имеют в своей конструкции кольцевой выступ на посадочной плоскости. При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке».

Подготовительный этап

Прежде всего стоит отметить, что замена маслосъемных колпачков на ВАЗ 2110 с двигателем 8 клапанов по технологии одинакова как для карбюраторного ДВС, так и для инжекторного. Поэтому набор инструмента аналогичен в обоих случаях:

  • Набор гаечных и торцевых ключей.
  • Приспособление для отжима пружин клапана.
  • Оправка и съемник для сальников клапанов.
  • Оловянный пруток сечением 7-9 мм.
  • Пинцет, молоток, отвертки и плоскогубцы.

Перед началом работ желательно очистить керосином ГБЦ, после чего следует демонтировать воздушный фильтр, топливный насос и распределительное устройство зажигания. Далее шестигранником №5 отвернуть винт фиксации корпуса привода вспомогательных устройств. Обязательно нужно снять минусовую клемму с АКБ, а также зубчатый шкив с распредвала.

Этап подготовительного демонтажа

  • Отвернуть гайки крепления крышки ГБЦ и снять ее.
  • Открутить две гайки, крепящих провода «массы» и снять их со шпилек.
  • Отвернуть две гайки и болт задней крышки ГБЦ и снять ее с головки.
  • Поочередно отпустить четыре гайки крепления переднего корпуса подшипников распредвала и шесть заднего. Демонтировать оба корпуса.
  • Шпонку из паза распредвала следует сразу извлечь, чтобы не потерять.
  • Демонтировать распредвал и снять с него сальники.

Демонтаж старого уплотнителя

Данный этап замены деформированных маслосъемных колпачков ВАЗ 2110 8 клапанов включает установку поршня, где производится работа, в положение ВМТ. Дальнейшие действия выполняются по следующей схеме:

  • Вывернуть соответствующую свечу зажигания, а в отверстие вставить оловянный пруток, чтобы предотвратить проваливание клапана.
  • Применяя специальное приспособление, сжать пружину клапана.
  • Вынуть пинцетом два сухаря и удалить приспособление.
  • Установить цангу для демонтажа колпачков и ударить молотком по втулке приспособления. Это позволит спрессовать уплотнитель с втулки.
  • Вынуть сальник из цанги. При отсутствии цанги можно воспользоваться пассатижами. Проворачивать уплотнитель нельзя, это приведет к повреждению направляющей втулки клапана.

Монтаж нового уплотнителя

как отрегулировать сцепление на ВАЗ 2110

  • Опустить колпачок в масло и установить его в оправку.
  • Аккуратно запрессовать сальник в нижнюю тарелку до упора.
  • Установить пружину на уплотнитель. Аналогичные действия провести с остальными деталями.
  • Установить сухари и ударить по торцам клапана молотком через стержень из металла. Так сухари станут на штатное место.
  • Смазать маслом кулачки и шейки распредвала, таким же образом обработать опорные плоскости под шейки.
  • Установить вал в опоры так, чтобы кулачки I-го цилиндра были направлены в сторону от толкателей.
  • Зону крайних опор вала обработать герметиком.
  • Установить корпуса подшипников распредвала, после чего надеть на шпильки шайбы и навернуть гайки. Закручивать их нужно в два этапа – сперва до касания корпусов подшипников. Затем проконтролировать, зашли ли направляющие втулки в соответствующие отверстия корпусов подшипников. Только после этого окончательно затянуть гайки по очередности.

Завершающий этап

Завершается замена маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов установкой сальников распредвала. Обязательно следует проверить зазоры в приводном узле клапанов. В финале процесса все шланги и провода устанавливаются в обратном порядке.

Если есть подозрение, что машина проездила на неисправных уплотнителях довольно продолжительное время, то мастера рекомендуют сделать ремонт с демонтажем головки цилиндров. Это позволит выполнить полноценный ремонт с тщательной очисткой от нагара компонентов двигателя.

Какие маслосъемные колпачки лучше

Расчетный срок службы сальников клапанов (они же маслосъемные колпачки, МСК) – 100 тыс. км, но при интенсивной эксплуатации авто или использовании некачественных ГСМ они изнашиваются раньше. Признаками износа МСК являются сизый дым при запуске и перегазовке на прогретом двигателе, масло и нагар на свечах, повышенный расход смазки. Решить проблему может лишь замена сальников на новые. Однако если выбрать некачественные, то это случится повторно быстрее чем, вы будете ожидать.

Хотите узнать, как выбрать хорошие маслосъемные колпачки с наибольшим сроком службы, – читайте статью. Здесь мы определим маслосъемные колпачки какой фирмы лучше, сравнив изделия разных брендов.

Устройство сальников и признаки их износа

Маслосъемные сальники (называемые также маслосъемные колпачки ваз 2114) представляют собой уплотнительные элементы, предохраняющие камеры сгорания двигателя от попадания в них моторного масла.

Изготавливаются они в виде стальной втулки, окруженной каучукувой массой (собственно, и играющей роль прокладки), и снабженной кольцевой эспандерной пружиной. Примыкая вплотную к клапану газораспределительного механизма, такая втулка препятствует подтеканию под него масла и, как следствие, защищает от него и саму камеру сгорания.

Размер маслосъемных колпачков ваз 2114

Ввиду того, что маслосъемные колпачки находятся под постоянным воздействием активной среды (моторное масло) и подвергаются резким перепадам температуры, изнашиваются они довольно интенсивно. Материал, из которого выполнены сальники (каучук) со временем деполимеризуется, трескается и расслаивается, в результате чего герметичность соединения колпачок/клапан пропадает, и масло начинает активно попадать внутрь работающего двигателя.

Попадая внутрь цилиндра и контактируя с рабочей смесью, масло понижает горючие способности последней, в результате чего мощность двигателя значительно падает. Кроме этого, сгорающее масло приводит к образованию копоти и нагара, которые загрязняют двигатель и забивают каталитический нейтрализатор выхлопного тракта.

Где располагается ремень ГРМ

Следить за состоянием ремня ГРМ и его исправностью довольно просто, ведь данная деталь сразу же бросается в глаза после открытия капота. Его поверхность зубчатая, он проходит через коленчатый и распределительный вал, является соединительным звеном для следующих элементов:

Если будет замечено, что этот элемент часто «сползает» со своего основного места или начинает надрываться, заменить его нужно в самое ближайшее время. Об обрыве ремня в ВАЗ-2114 сообщит инжектор в виде лампочки, которая загорается на приборной панели, а иные модели просто могут заглохнуть в пути, и водителю не удастся самостоятельно завести автомобиль. Однако не только обрыв ремня становится причиной замены клапанов, довольно часто клапаны приходится менять из-за нарушения зазора в моторной цепи. Если автовладелец заметит, что клапаны располагаются не так как обычно, то эксплуатировать автомобиль ни в коем случае не разрешается, пока не будет произведена полная замена направляющих клапанов. Такую работу реально сделать самостоятельно, несмотря на длительный процесс. С ней сможет справиться каждый автолюбитель, если будет следовать инструкциям, которые предоставляют профессионалы своего дела.

Поэтапная замена клапанов

  1. В первую очередь необходимо снять ГБЦ с автомобиля:
  • аккумуляторную батарею обесточивают и снимают;
  • жидкость для охлаждения и моторное масло сливается в отдельные емкости;
  • вакуумные шланги, прокладки ГБЦ, системы для охлаждения полностью снимаются с машины;
  • крышка ГБЦ снимается, извлекается ремень и кожух ГРМ;
  • при помощи ключа отвинчиваются крепления, которые фиксируют ГБЦ.
  1. После снятия головки блока цилиндра можно приступить к замене клапанов. Но перед началом работы нужно подготовить специальный инструмент, который называется съемником. Конечно, можно использовать и подручный инструмент, к примеру, зубило и молоток, но это немного осложнит работу:
  • распредвал и газораспределительный вал снимается с ГБЦ;
  • при помощи съемного приспособления или молотка с зубилом закрепляются шпильки на газораспределительном вале;
  • под «тарелку» клапанов подкладывается подставка, и удаляются «сухари»;
  • снимаются сальники. Для более удобного извлечения сальников распредвала специалисты рекомендуют использовать зажим, которым нужно прижать сальник, но не очень сильно, и аккуратно поворачивать его в разные стороны;
  • извлекаются пружины и «тарелка», которая расположена под ними.
  1. Извлекаем клапаны, которые пришли в непригодность.

Где располагается ремень ГРМ

  • помпы;
  • распредвала;
  • коленвала.

Если будет замечено, что этот элемент часто «сползает» со своего основного места или начинает надрываться, заменить его нужно в самое ближайшее время. Об обрыве ремня в ВАЗ-2114 сообщит инжектор в виде лампочки, которая загорается на приборной панели, а иные модели просто могут заглохнуть в пути, и водителю не удастся самостоятельно завести автомобиль. Однако не только обрыв ремня становится причиной замены клапанов, довольно часто клапаны приходится менять из-за нарушения зазора в моторной цепи. Если автовладелец заметит, что клапаны располагаются не так как обычно, то эксплуатировать автомобиль ни в коем случае не разрешается, пока не будет произведена полная замена направляющих клапанов. Такую работу реально сделать самостоятельно, несмотря на длительный процесс. С ней сможет справиться каждый автолюбитель, если будет следовать инструкциям, которые предоставляют профессионалы своего дела.

Поэтапная замена клапанов

  1. В первую очередь необходимо снять ГБЦ с автомобиля:
  • аккумуляторную батарею обесточивают и снимают;
  • жидкость для охлаждения и моторное масло сливается в отдельные емкости;
  • вакуумные шланги, прокладки ГБЦ, системы для охлаждения полностью снимаются с машины;
  • крышка ГБЦ снимается, извлекается ремень и кожух ГРМ;
  • при помощи ключа отвинчиваются крепления, которые фиксируют ГБЦ.
  1. После снятия головки блока цилиндра можно приступить к замене клапанов. Но перед началом работы нужно подготовить специальный инструмент, который называется съемником. Конечно, можно использовать и подручный инструмент, к примеру, зубило и молоток, но это немного осложнит работу:
  • распредвал и газораспределительный вал снимается с ГБЦ;
  • при помощи съемного приспособления или молотка с зубилом закрепляются шпильки на газораспределительном вале;
  • под «тарелку» клапанов подкладывается подставка, и удаляются «сухари»;
  • снимаются сальники. Для более удобного извлечения сальников распредвала специалисты рекомендуют использовать зажим, которым нужно прижать сальник, но не очень сильно, и аккуратно поворачивать его в разные стороны;
  • извлекаются пружины и «тарелка», которая расположена под ними.
  1. Извлекаем клапаны, которые пришли в непригодность.

На этом процесс замены клапанов можно будет считать оконченным, а сборку следует выполнять в обратной последовательности.

Замена маслосъемных колпачков

Заменить маслосъемные колпачки можно, не снимая головку с блока цилиндров.

Вам потребуются: оловянный пруток диаметром около 8 мм (например, припой), пинцет, отвертка, оправка для напрессовки колпачков, съемники маслосъемных колпачков и клапанных пружин.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите крышку головки блока.

3. Снимите зубчатый шкив с распределительного вала.

4. Отверните две гайки 1 крепления «массовых» проводов и снимите наконечники проводов со шпилек. Затем отверните две гайки 2 и болт 3 крепления задней крышки головки блока

Обратите внимание: под головкой болта установлено уплотнительное кольцо. Снимите заднюю крышку с головки блока.

5

Отверните равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распределительного вала и снимите шайбы. Затем снимите оба корпуса.

6. Если шпонка в пазу распределительного вала сидит неплотно, выньте ее, чтобы не потерять.

7. Снимите распределительный вал с головки блока.

8. Снимите сальник с распределительного вала.

9. Проверните коленчатый вал так, чтобы поршень, соответствующий заменяемым колпачкам, находился в верхней мертвой точке. Вывернув свечу, вставьте оловянный пруток через отверстие для свечи между поршнем и клапаном (чтобы клапан не провалился вниз).

10. Установите приспособление для сжатия пружин клапанов в соответствии с фото, используя гайку без зубчатого буртика. Сожмите приспособлением пружины клапана.

11. Выньте с помощью пинцета два сухаря. Затем снимите приспособление.

12. Выньте верхнюю тарелку пружин, внутреннюю и наружную пружины клапана.

13. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

14. Для этого установите цангу приспособления для снятия маслосъемных колпачков на колпачок…

15. …и резко ударьте бойком по втулке приспособления. Затем также резко ударьте по бойку ручки приспособления…

16. …спрессовав тем самым колпачок с втулки. Выньте колпачок из цанги приспособления. При отсутствии приспособления для снятия колпачков снимите их пассатижами. В этом случае усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов.

17. Перед установкой новых маслосъемных колпачков рекомендуется снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах.

18. Смажьте маслосъемный колпачок моторным маслом и вставьте в оправку.

19

Осторожно запрессуйте колпачок до упора в нижнюю тарелку.

20. Установите на колпачок пружину, если ее снимали

Аналогичным образом замените остальные маслосъемные колпачки.

21. Установите пружины и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они установились в проточки стержня клапана. Выньте из отверстия под свечу оловянный пруток. После установки сухарей ударьте молотком через металлический стержень по торцам клапанов, чтобы сухари сели на место.

22. Смажьте моторным маслом опоры распределительного вала в головке блока и регулировочные шайбы толкателей.

23. Установите распределительный вал в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.

24. Смажьте моторным маслом шейки и кулачки распределительного вала.

25. Нанесите герметик на головку блока в зоне крайних опор распределительного вала.

26. Установите корпуса подшипников распределительного вала, наденьте на шпильки шайбы и заверните гайки их крепления в два этапа в указанном порядке:— затяните гайки до соприкосновения корпусов подшипников с поверхностью головки блока, при этом следите, чтобы…

27. …направляющие втулки вошли в отверстия корпусов подшипников;— окончательно затяните гайки в указанной последовательности.

28. Установите сальник распределительного вала (см. «Замена сальника распределительного вала» в подразделе «Замена деталей уплотнения двигателя»),

29. Проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их. Далее установите все детали, соедините шланги и провода в порядке, обратном снятию.

Источники

  • vazbook.ru/15/2115/power/engine/zamena-maslosemnyh-kolpachkov
  • rtiivaz.ru/2017/05/zamena-maslosemnyx-kolpachkov-vaz-2114/
  • ladaprofi.ru/vaz-2114/kak-osushhestvit-zamenu-maslosemnyh-kolpachkov-na-vaz-2114.html
  • drive2.ru/l/542190075451015742/

Установка маслосъемных колпачков:

  1. Устанавливаем опорную шайбу пружин (если она была снята).
  2. Наносим чистое моторное масло на рабочую кромку нового колпачка и стержень клапана.
  3. Надеваем на стержень клапана специальную пластмассовую оправку (как правило, входит в комплект новых колпачков) так, чтобы она закрыла проточки на стержне.
  4. Надеваем колпачок на стержень клапана. При отсутствии оправки колпачок следует надевать очень аккуратно, чтобы не порезать его об острые кромки проточек. Перед установкой с колпачка можно снять пружинку.
  5. Легкими ударами молотка по оправке, напрессовываем колпачок на втулку клапана. Для напрессовки колпачка можно использовать торцовый ключ с глубокой двенадцатигранной головкой на 11 мм или шестигранной головкой на 12 мм.
  6. Снимаем пластмассовую оправку.
  7. Устанавливаем пружины, тарелку пружины и сухари в последовательности, обратной снятию.
  8. Аналогично меняем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров.
  9. Устанавливаем детали в последовательности обратной снятию, после чего регулируем натяжение ремня привода ГРМ.

Выводы

  • Не рекомендуется использование отвёрток при снятии сальников, чтобы не повредить втулку.
  • Снимайте обжимную пружину при надевании сальника на ножку клапана.
  • Обязательно смазывать внутреннюю поверхность втулки.
  • Прокручивая коленчатый вал и переходя на очередной цилиндр, не забывайте извлекать оловянный пруток из свечного гнезда.
  • На головке блока в месте крайних опор распределительного вала, следует нанести герметик.

Привлекательными, востребованными уплотнителями с позиций длительной эксплуатации, считаются колпачки на основе фтор-каучука. Свидетельством тому продукция «Goetze», «Elring» с ресурсом длительной эксплуатации.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Иван Глазунов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
