Подсоедините разъем передачи данных и закрепите винтами. Подсоедините лампу подсветки пепельницы. Установите аудиосистему на панель управления. Установите контроллер кондиционера на панель управления. Установите панель приборов в сборе. Установите консоль пола и закрепите ее винтами. Установите перчаточный ящик на панель управления. Установите рычаг открытия замка капота на панель управления.

Установите молдинг панели управления и закрепите его винтами. Установите облицовку передней стойки. Установите переключатели освещения и стеклоочистителей. Установите кожухи дэу матиз как снять панель приборов колонки.

Установите рулевое колесо на рулевую колонку. Установите крышку звукового сигнала.

Снимите панель управления в сборе. Расположение винтов крепления кронштейнов 1 панели управления Выверните винты и снимите кронштейны 1 рисунок 9. Снятие воздуховодов 1 с панели управления Выверните винты и снимите воздуховоды 1 рисунок 9.

Снимаем и модернизируем панель приборов на Дэу матиз самостоятельно

Снятие дефлекторов 1 с панели управления Выверните винты и снимите дефлекторы 1 рисунок 9. Снятие гнезда прикуривателя 1 с панели управления Выверните винты и снимите гнездо прикуривателя 1 рисунок 9. Расположение винтов 1 крепления фиксатора и кронштейна 2 панели управления Выверните винты 1 рисунок 9.

Расположение дэу матиз как снять панель приборов 1 крепления направляющего кронштейна 2 панели управления Выверните винты 1 рисунок 9. Снятие решеток антиобледенителя 1 и обдува боковых стекол 2 с панели управления Снимите решетки антиобледенителя 1 рисунок 9.

Сборка Дэу матиз как снять панель приборов решетки антиобледенителя и обдува боковых стекол. Установите направляющий кронштейн на панель управления и закрепите его винтами. Установите фиксатор и кронштейн перчаточного ящика панели управления и закрепите его винтами. Установите гнездо прикуривателя на панель управления и закрепите его винтами.

Установите дефлекторы на панель управления и закрепите их винтами. Установите воздуховоды на панель управления и закрепите их винтами. Установите панель управления в сборе. Расположение винтов 1 крепления трубопровода антиобледенителя 2 каркасной балки Выверните винты 1 рисунок 9. Отверните гайки и снимите рулевую колонку.

Как снять торпеду на матизе

Доброго времени суток! У меня такой вопрос: как снять торпеду на daewoo matiz 2007 г.в. МКП? Никак не могу найти. Может кто разбирал. Заранее спасибо!

Ага поняла, спасибо!А потом ставить не очень сложно? Провода невозможно какие-то перепутать?

lorik 32: Ага поняла, спасибо!А потом ставить не очень сложно? Провода невозможно какие-то перепутать? #

А вы сам(и)а, профи электрик ? Может не нужно сразу провода путать?

А разъёмы попутать сложно.

Нет)) Я совсем не профи) Теперь поняла,что там разъемы, их я уверенна не перепутаю)У вообще почему вопрос возник, потек антифриз в салон. Два года назад меняла радиатор печки(была такая история). Сейчас повторилась, теперь сначала хочу снять панель и посмотреть может там просто какой-то хомут слетел или трубка какая-то прохудилась. Так вот перед тем, как ехать к мастеру хочу сначала сама посмотреть что там и как. Потому что новый радиатор покупать пока не очень хочется,дороговатый он как оказалось, как собственно и все запасные части на мою машинку. Вот ка кто так)

Только тут По запросу как снять торпеду на дэу матиз имеется ответ.

Качество видео: Blu-Ray

Видео загружено админу от пользователя Адольф: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос как снять торпеду на дэу матиз нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Мы перестали пролазить в окна к любимым женщинам!

Daewoo Matiz ? Зверек ? › Logbook › Замена лампочек в приборной панели, снятие и установка приборки

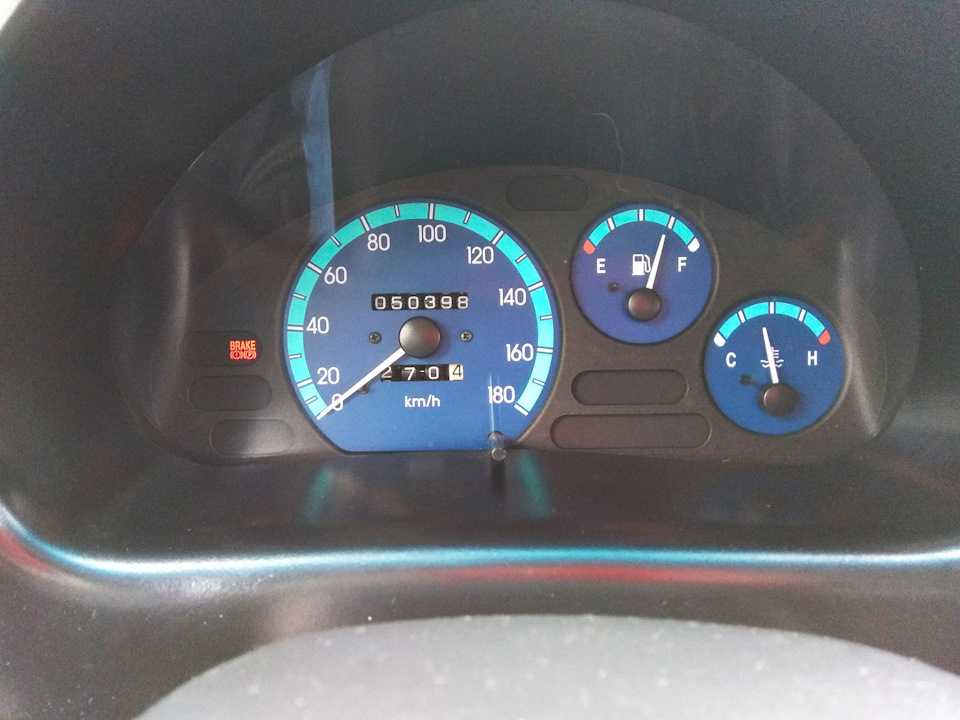

Так получилось, что перестала гореть лампочка «BREAK» — постановки на стояночный тормоз.На одном из форумов пользователь «Конуркин» советовал решить проблему таким способом:«Отсоедините разьём с бачка ТЖ, замкните контакты в отсоединённой части. Лампа не горит? Дело в ней. Если горит- переходим к концевику ручника.»Думал на концевик ручника, но при повороте ключа зажигания когда все лампы загораются Break не горел, и я решил что проблема в лампе.Нормального мануала по разборке панели я не смог найти, поэтому попробую описать подробно чтоя делал. некоторые фото будут мои, некоторые из интернета, т.к. было очень холодно и я фоткал мало.

Для начала нужно купить нужные лампочки. ниже привожу очень полезную информацию по установленным в матизе лампам. Мне понадобились лампы под номером 6. Стоили они по 10 рублей за штуку в магазине «Электроника».

Первое что нужно сделать: отключить аккумулятор! ТБ превыше всего, а то и замкнуть можно что-нибудь и повредить больше, чем починить.Далее приступаем к разборке панели

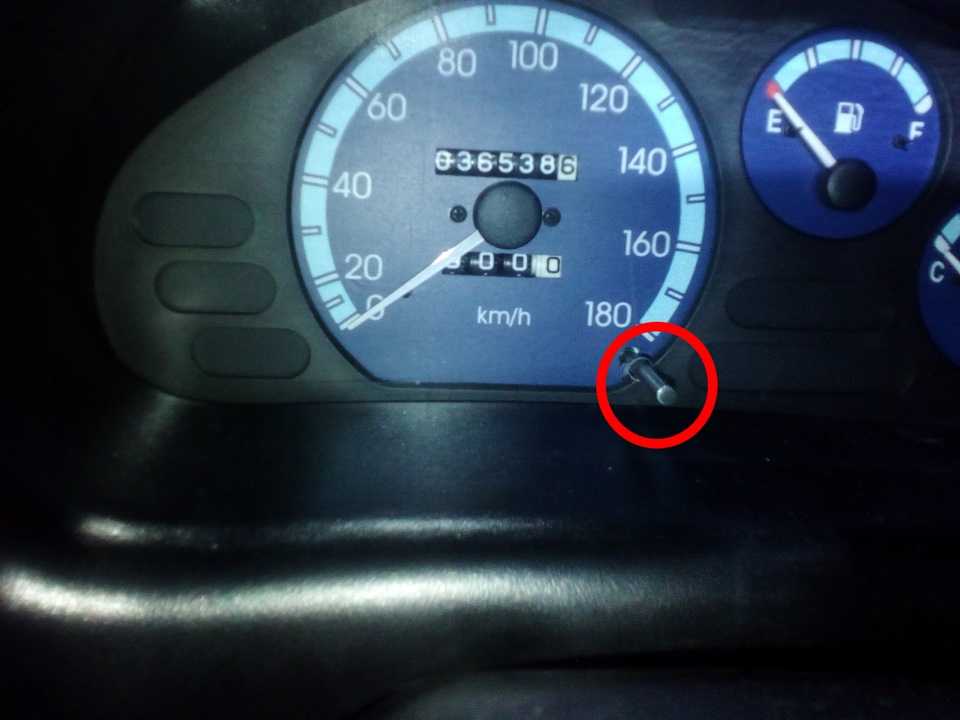

Ниже фото не мое, но я постарался отметить на нем места, где нужно открутить 5 саморезов.Очень важно! потребуется длинная и короткая крестовые отвертки, т.к. саморезы которые прикречены прямо над приборкой не достать длинной отверткой

И еще, лучше чтобы отвертки были сильно намагничены, иначе когда вы будете снимать саму приборку, откручивать придется очень глубоко и саморез может просто упасть, а руками до них сложно добраться.

Открутив все соморезы нужно снять накладку. Я начал поддевать ее аккуратно снизу ножиком, в том месте где меньше всего будут видны случайные вмятины, и затем постепенно всю вытащил на себя. Сильно не нужно дергать, т.к. к ней подведены провода кнопок аварийки и включения противотуманок. Снимать я их не стал, т.к. было очень холодно и побоялся отломать крепления, просто аккуратно сдвинул в сторону.

Затем нужно открутить 4 самореза, держащих панель приборов снизу по краям 2 штуки, и сверху по краям 2 штуки. Фото к сожалению нет, но как раз для откручивания верхних саморезов очень не помешает намагниченная отвертка. я брал неодимовый магнит, прицеплял его в длинной отвертке и так откручивал, тогда саморез остается примагниченным к отвертке.После этого нужно аккуратно потянуть панель на себя, с нее слетит тросик спидометра. Осталось снять 2 коннектора приходящие к приборке сверху.

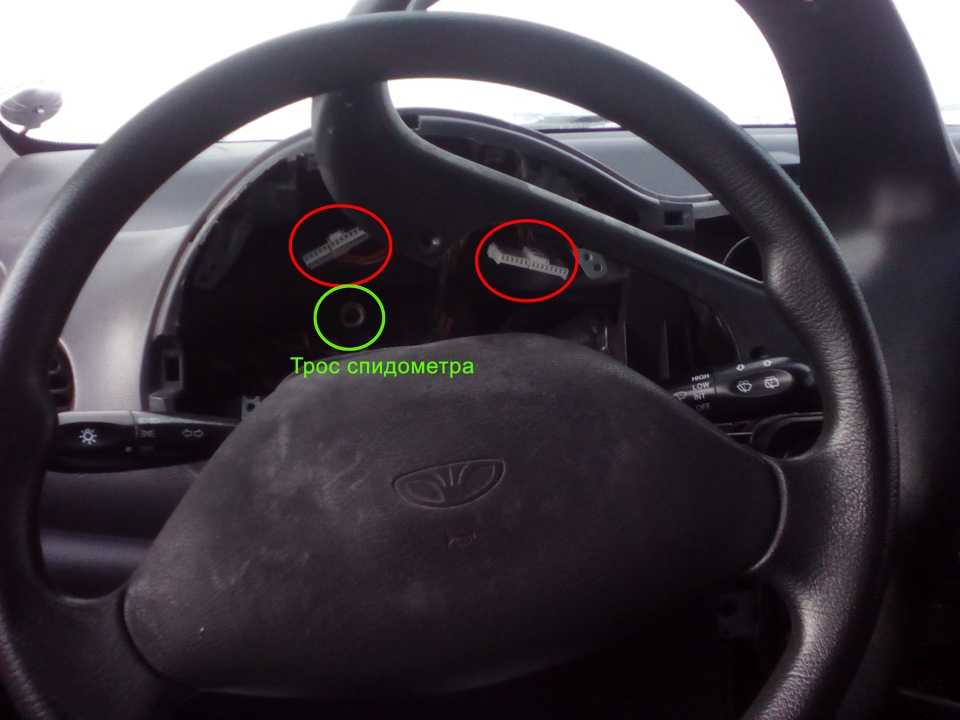

После отсоединения коннекторов можно вынимать приборку.

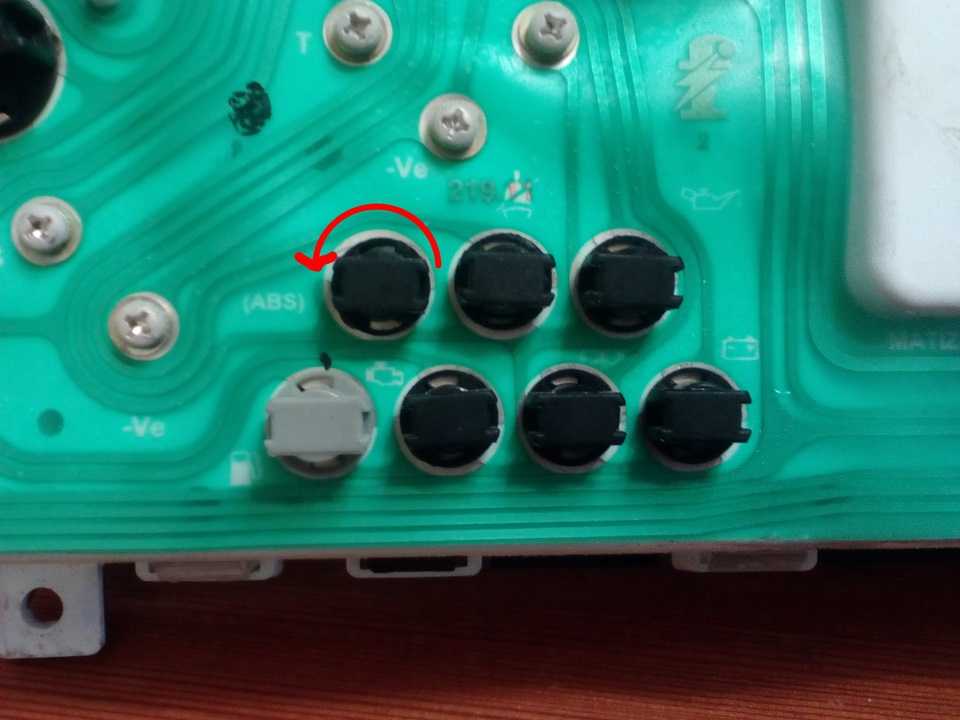

Все лампочки отмечены индикаторами, так что не перепутать какой к чему относится. Снимаются лампочки прокручиванием в пол оборота против часовой стрелки, затем вытаскиваются на себя.

Снял лампочку со значка «Break» — Проверил прибором — лампа сгорела, хоть не зря разбирал Заменил на новую, вставил и настало время собирать обратно.Вставляем приборку обратно в панель, вставляем на место коннекторы. Решил сразу проверить горят ли лампочки на приборке. Подключил аккум — поворачиваю ключ, и вуаля — Break горит, но теперь не горит датчик не пристегнутого ремня. Делать нечего, отключаю аккум, снимаю приборку еще раз, несу домой, проверяю прибором лампочку — действительно и она перегорела. Благо я купил 2 лампочки на всякий случай, чего и вам советую. Собираю все обратно — на этот раз горит все что нужно.

Осталось поставить тросик спидометра и собрать панель

Много читал что самое сложное это поставить на место тросик спидометра. Так оно и есть. Но все по порядку. И как по моему мнению удобнее сделать: я сразу прикрутил 2 нижних самореза, а затем залез рукой снизу под торпедой и нащупал рукой тросик. Пришлось открыть дверь и встать на колени на снег, по другому не достать. При этом тросик сам попал куда надо, но пришлось с усилием толкнуть его до защелкивания, при этом придерживать приборку чтоб она не вылетела от переусердствования.

После этого осталось поставить на место пластиковую накладку. Тоже довольно долго с ней промучился, никак не вставала на место, а все потому, что мешала кнопка сброса одометра, нужно нажать ее и затем протолкнуть панель. Сначала я не обратил на нее внимания, а мог и вообще сломать.

После этого обратно закрепляем все в родные пазы, защелкиваем и закручиваем. Готово.Еще оговорюсь, когда я закручивать последние саморезы за рулем, которые вкручиваются в козырек, услышал как что-то металлическое упало внутри, это была железочка в которую вкручивается сам саморез, так что один саморез я вкрутить не смог, он просто проваливается в отверстие. Теперь будет панель скрипеть… Но я уже так замерз что собрав все на своих местах не было желания разбирать заново. Решил оставить до лета и прибрал саморез.На этом все, надеюсь кому-то мой рассказ поможет, если есть вопросы — отвечу.

Как снять и модернизировать панель приборов на Дэу Матиз — фото и видео

Пересвет приборной панели Daewoo Matiz

Собснно на само перетыкание ушло максимум пол-часа, а вот на то чтобы допедрить, что и куда переткнуть — ровно пол-дня и 7 литров пивчанского, гыыы.

Пересвеченная приборка Матиза с тахометром. Наклейка на пороги для Daewoo Matiz (Дэу Матиз). Babe Of…

Так что без заморочек протащил 1 провод из салона под капот и припаялся к катушке. Закрашиваем малярный скоч черным маркером. Ежу ясно, что пины надо менять местами, чтобы они соответствовали разводке платы в китайской панели.

Ну а дальше — все просто — втыкаем приборка с тахометром дэу матиз разъема в панель приборов и убеждаемся, что все работает Да, один момент — для тахометра нужен сигнал, который рекомендуют брать с блока управления двигателем вроде с 42 клеммы. Теперь резистор нужно зафиксировать в этом положении, чтобы он не смещался от вибрации.

В субботу, как обычно, с утра еду в гараж и начинаю процесс внедрения. Снимаем старую панель приборов дело 10 минут и смотрим, сравниваем, оценивая фронт работ. Итак вот они, сестры-близнецы По форме курпуса они очень похожи точнее абсолютно одинаковы. Вот старая , а вот новая Сзади видно, какие различия у них кроме визуальных наличие тахометра и лампы, установленные в других местах Вот так на старой: Смотрим на разъемы — они-то слава Богу одинаковые — 2 штуки по 14 пинов в каждой, НО цоколевка совершенно другая.

Благо дело контактные дорожки идут по полупрозрачным платам и их прекрасно видно, поэтому посмотреть куда и что идет — не составит большого труда.

Таким образом стало ясно, что прям вот так взять и воткнуть как есть — нифига не выйдет — в лучшем случае ничего не будет работать, в худшем — просто спалишь и панель и проводку машины. Ежу ясно, что пины надо менять местами, чтобы они соответствовали разводке платы в китайской панели.

Ранее на драйве я видел описание внедрения похожей панель в матиза только там был механический спидометр , где даже была таблица соответствий пинов в старом и новом варианте.

Обрадованный, я взял распечатку с собой в гараж и понял, что на моей панели «все вааще нитак» с Дима Соколов Из этого можно сделать вывод, что то и дело китайцы меняют цоколевку как им вздумается. Потому приводить свою таблицу соответствия не буду, ибо если кто решит такое повторить — скорее всего ему попадется панель с совсем другим расположением выводов, а ответственности типа «я из-за тебя всю проводку спалил» мне нафиг не надо. Чувствуете, что не хватает умения сделать перецоколевку — обратитесь к автоэлектрику лучше — паленая проводка, поверьте, гораздо дороже может выйти.

Ну да ладно, сиди не сиди, а делать-то надо ж, само оно не поставится. Для начала достал книжку по Матизу издательства ТД «За Рулем» за что они отдельные геи и убедился, что то, что у них нарисовано в схеме и то что на самом деле я ща про старую панель — это 2 большие разницы или 4 маленькие.

Вот на этой фотке видно, как я на схеме в книжке расставлял номера правильных контактов то есть заменил их абсолютно ВСЕ, плюс они забыли дорисовать пару ламп Ну а потом пришла пора писанины, думывания, питья пива, опять писанины, выверки, опять пива и второй выверки контактов. Собснно на само перетыкание ушло максимум пол-часа, а вот на то чтобы допедрить, что и куда переткнуть — ровно пол-дня и 7 литров пивчанского, гыыы.

Вон, зырьте, сколько пришлось понаписать, чтобы не ошибиться и не устроить глобальное КЗ Вон те листочки вокруг зарулевской книжки со схемой исписаны вдоль и поперек с обеих сторон.

Модернизация панели приборов

Довольно часто бывает, что стандартные панели приборов не располагают встроенной подсветкой всех элементов. Для этого, необходимо приобрести обычные светодиоды с рассеивающимся светом

При выборе оттенка свечения, обратите внимание, что лишь белые светодиоды сохраняют расцветку самой панели, тогда как при выборе синих, зелёных или красных, цвета попросту будут смешиваться. Спидометр, тахометр и показатель уровня топлива и температуры охлаждающей жидкости получат по одному отдельному светодиоду

Устанавливать светодиод, который бы загорался по достижению уровнем топлива минимума, не стоит, так как он будет гореть постоянно, даже если вы заправите бак «под завязку». Устанавливаются новые светодиоды в штатные патроны приборной панели. Главное, это учитывать размер приобретаемых элементов подсветки.

Также, важным моментом может оказаться перепайка проводка от лампы подсветки с «плюса» на свободную контрольную лампу, располагающуюся возле индикатора включения Теперь можно, при наличии ещё двух свободных индикаторов на приборной панели, задействовать их управление при помощи «плюса», так как в штатном варианте они бы управлялись «минусом». Для этого нужно обрезать небольшую часть дорожки, которая подаёт этот самый «плюс» и припаять туда проводок с общим «минусом», относящийся к индикатору света фар. После таких нехитрых переделок, включаться они будут после подачи на них именно «плюса». Речь идёт об индикаторах антиблокировочной системы, а также подушек безопасности.

Установка светодиодов и перепайка контактов на панели

По теме: как снять торпеду на дэу матиз

Интересное факты про автомобили Бентли

Ремонтировать автомобиль самому — видео уроки ремонта Копирование материалов с веб ресурса без согласования с администрацией сайта строго запрещено.

Категория: Устройство автомобиля

Характеристики автомобиля: Габариты авто следующие, длина — 3171, ширина — 1100, высота — 1593 мм. Колесная база составляет 2673 мм. Дорожный просвет 213 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 71 мм, ход поршня – 76 мм. Коленвал двигателя и разгоняется до 2000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.

Выложил админ: по просьбе Меира

Cмотрите ВИДЕО про снятие торпеды на дэу матиз.

Критика автовладельца по имени Герберт :Безусловно какие-то есть, я мечтал об этой машине, купил, и до поры был безумно счастлив, но…….

Оригинальное название: Cac lo?i b? nh?ng qu? ngu loi tren m?t Dong xe Toyota

Дата выхода: 24. 02. 2019 года

Смех в теме: Мне подарили талисман, который притягивает деньги. Повесил его перед лобовым стеклом. На следующий день в меня въехала инкассаторская машина.

http://proteu.ru/daewoo/matiz-2/%D1%81%D0%BD%D1%8F%D1%82%D0%B8%D0%B5-%D0%BF%D1%80%D0%B8%D0%B1%D0%BE%D1%80%D0%BD%D0%BE%D0%B9-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D0%B8.htmlhttp://autovizov.ru/daewoo/%D0%BF%D1%80%D0%B8%D0%B1%D0%BE%D1%80%D0%BD%D0%B0%D1%8F-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D1%8C-%D0%B4%D1%8D%D1%83-%D0%BC%D0%B0%D1%82%D0%B8%D0%B7-%D1%81-%D1%82%D0%B0%D1%85%D0%BE%D0%BC%D0%B5%D1%82%D1%80.htmlhttp://matiz-club.com/1760-snimaem-i-moderniziruem-panel-priborov-na-deu-matiz-samostoyatelno.htmlhttp://proteu.ru/daewoo/matiz-2/%D1%81%D0%BD%D1%8F%D1%82%D0%B8%D0%B5-%D0%BF%D1%80%D0%B8%D0%B1%D0%BE%D1%80%D0%BD%D0%BE%D0%B9-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D0%B8.htmlhttp://l2rv.ru/info/kak-snjat-torpedu-na-matize/

Подключение

Существует множество способов соединить тахометр и электрическую цепь автомобиля. По сути, многое зависит от фантазии и познания владельца. Но ни в коем случае нельзя путать полюса! Это приводит к моментальной поломке прибора и, возможно, повреждениям проводки.

К прикуривателю

Удобное и практичное соединение. Позволяет произвести быстрое подключение и отключение аппарата от электрической цепи автомобиля. По ней и определяются обороты. Отрицательными чертами тахометров с такими подключениями является:

• большая погрешность;
• неудобное положение проводов;
• постоянное использование гнезда.

Решением множества проблем с прикуривателем можно избежать следующим способом.

Подпайка к прикуривателю

Не теряя положительных качеств предыдущего подключения, можно добиться исключения и негативных сторон. Для этого нужно сделать следующее.

1. Оголить провода возле штекера.
2. Извлечь прикуриватель.
3. Протянуть провода за торпеду.
4. Осуществляем подпайку и не забываем о полярности, изоляции проводов между собой.
5. Вставляем прикуриватель на его место
6. Устанавливаем прибор на торпеду или в любом другом удобном месте.
7. Закрепляем свисающие провода, чтобы их случайно не зацепить.

Подключение на 3 провода

Как правило, оно встречается у аналоговых версий. Имеем следующую конфигурацию:

• красный провод на «+»;
• черный на «массу»;
• зеленый на катушку.

Daewoo Matiz Мелкий › Logbook › Приборная панель с колодцами и тахометром

Ну вот и сбылась ещё одна моя доделка-мечта по поводу Мелкого — приборная панель с тахометром.

С самого первого дня владения Матизкой меня очень смутило отсутствие тахометра на приборке. Блин, ну как это так — авто без тахометра а потом вроде и свыклась. Переключала передачи по звуку, ощущениям, скорости.

Но в один день увидев на драйве вариант приборки с тахометром на Матиз, загорелась. Перешарила полдрайва, нашла контакты человека, кто их поставляет (всем давно известный greenpeak), связалась и чуть расстроилась. Панели стоили в среднем 5000. И то денег не было, то не было электрика, кому отдать все это дело на установку. Так я и носила эту мечту с собой почти год, пока не решила снова узнать что там да как с панелями у Гринпика, а цены то подросли…Не удержалась все таки, заказала приборку с колодцами, ее ещё называют спортивной. Гринпик утверждал, что эти приборки все оригинальные, заводские. Ну пусть так и будет, мы поверим:) да и проверить подлинность не знаю как. Также электрик Гринпика сразу прошил эту приборку под мой вариант матиза (литровый, бест, евро-3). Знаю многие сталкиваются с проблемой, что саму приборку где-то ещё приобрести не проблема, а проблема во внутренней переделке под определенный Евро. Гринпик выслал уже полностью готовую к установке приборку. Пробег выставили как и на старой приборке — 50тыс, округлили немножко на 398км. Но можно сказать пробег не скрученный

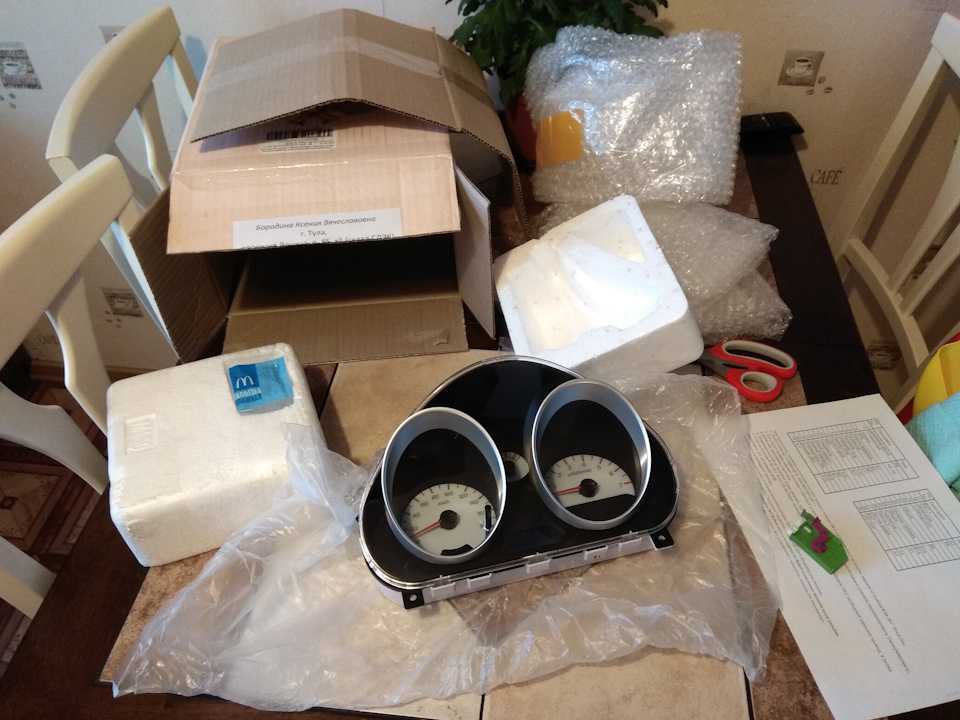

Прождав недели 3, приборка приехала ко мне. В весьма интересной коробке — Абрау Дюрсо спасибо Гринпику, поднял настроение:)

Начали уж было с мужем изучать процесс установки, записывать какие куда провода. И тут вспомнила про замечательного электрика у нас в городе. Правда он уезжал в Сочи, ну думаю была не была. Дай позвоню. И о чудо, он на две недели в Туле. И как раз согласился помочь нам с приборкой. Счастью не было предела, даже заснула с трудом в тот вечер

И тут я загорелась ещё и пересветом панели. Штатно эта приборка с колодцами идёт с яркой темно-синей подсветкой. Как по мне, она слишком ядреная.

Намного комфортнее глазам и удобнее для меня бирюзовая подсветка или сине-голубая. Попросила Игоря (нашего электрика) сделать подсветку бирюзово-голубую, для него это вообще не проблема заодно сделал ещё плавный розжиг с затуханием и подсветку приборки всегда от зажигания.

Отдали ему машину на пересвет и установку панели.

И небольшой видеоролик по подсветке панели:)))

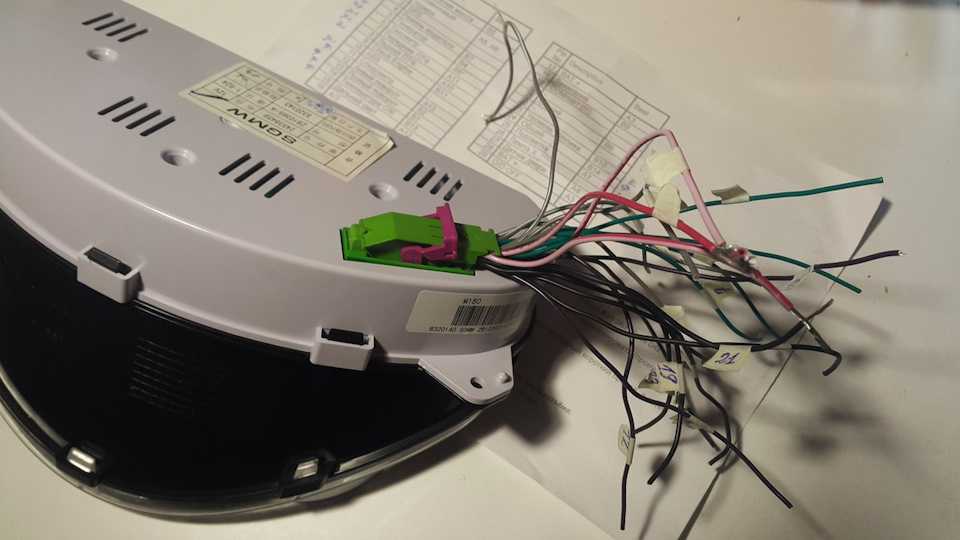

Заранее он подготовил все провода в самой приборке.

Остальная установка была уже непосредственно в авто.Сам процесс установки описывать не буду, очень много записей об этом есть на драйве, да и при процессе я лично не присутствовала.

Приложу несколько фото с процесса установки, которые по моей просьбе мне предоставил сам Игорь:

источник

Выбор тахометра

Если на автомобиле Матиз изначально был установлен тахометр, но по тем или иным причинам вышел из строя, то лучше всего купить стоковый вариант у производителя. Когда возможностей штатного варианта недостаточно, тогда уже можно посматривать в сторону товаров на рынке.

Как выбрать подходящий? Дело в том, что тахометр для инжектора и карбюратора отличаются. Они не подходят друг к другу

Чтобы избежать ненужной работы, следует сразу обратить на это внимание. Второй пункт – количество цилиндров

На коробке указывается, с каким количеством цилиндров работает прибор. Если искомое значение отсутствует, то лучше смотреть другие модели. Опять-таки, для того чтобы избежать дополнительной работы и проблем при установке.

Описание и расположение индикаторов и приборов на панели

Щиток приборов на Нексии N150 или Дэу Матиз имеет следующие обозначения:

1. Тахометр, необходимый для демонстрации количества оборотов двигателя во время езды.
2. Поворотники, включающиеся также при активации световой сигнализации.
3. Контроллер температуры антифриза в системе.
4. Датчик уровня горючего в бензобаке.
5. Индикатор, появляющийся в случае езды с не пристегнутым ремешком безопасности.
6. Световой индикатор дальнего освещения.
7. Лампочка резерва бензина в баке.
8. Этот символ появляется на приборке, если одна из дверей транспорта не закрыта.
9. Кнопка, предназначенная для сброса суточного пробега.
10. Общий одометр, позволяющий зафиксировать полный пробег транспорта.
11. Спидометр, на котором показывается скорость езды машины.
12. Индикатор выхода из строя генераторного узла, также может появляться при разряженном аккумуляторе.
13. Этот символ загорается на щитке в том случае, если давление моторной жидкости будет слишком низким.
14. Индикатор активации ручного тормоза, а также уровня тормозной жидкости.
15. Приборка Ланос, Матиз, Нексия или любой другой Дэу дополнена этим значком — он сообщает о любых неисправностях в работе силового агрегата.
16. Символ уровня расходного материала в расширительном бачке стеклоомывателя (автор видео — Анатолий Гриценко).

Установка новой панели приборов

Первое, что нужно сделать, так это отключить автомобиль от питания, а именно – от аккумуляторной батареи. Все действия проводятся при заглушенном двигателе. Только тогда панель приборов можно будет подключить без опасности для себя и своего автомобиля. Сам демонтаж приборной панели не должен вызвать у вас никаких вопросов. Для этого просто снимаем чёрную рамку, являющуюся кантом для смотрового окна «приборки». После этого, немного поддев край приборной панели, тянем её на себя, до момента, когда она не начнёт свободно двигаться.

В приборных панелях с тахометром имеются некоторые отличия, которые могут вынудить вас сделать небольшое отверстие рядом под тросик спидометра, или же расширить старое при помощи напильника или любого другого абразива. После того, как отверстие готово, начинаем собирать контакты к новой панели. В данном случае распиновка может немного отличаться в зависимости от конкретной модификации и года выпуска, так что конкретно к вашему автомобилю информацию нужно искать в инструкции по эксплуатации.

Но, в любом случае, если вы всё сделали правильно, то два контакта должны остаться невостребованными – это подача горючего и контакт АБС. Ни в первом случае, ни во втором, нам они не понадобятся, так что просто изолируем их и привязываем к остальным проводам, чтобы они не болтались.

Установка приборной панели и проверка ее работоспособности

Подводные камни

Если загорелся «ЧЕК» на Дэу Матиз, то не стоит паниковать. Зачастую на автомобилях сигнал подается из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».

Лечиться данная неисправность довольно просто. Сам ЭБУ нужно подключить к программному ноутбуку и исправить ошибки в системе или сменить устаревшую прошивку. Доверять эту операцию лучше всего специалистам, которые знают, как это делается.

Инструкция по замене лампочек в приборной панели своими руками

Для замены ламп вам нужно будет сделать следующее:

1. Сначала произведите демонтаж водительского и центрального дефлектора, после этого следует снять фиксаторы и выкрутить по два болта для каждого из них. Сделав это, можно вытащить корпус центральных дефлекторов из приборки.
2. На рулевой колонке, вернее, ее кожухе, найти два болта и открутить их, кожух можно извлечь. После этого выкрутить два болтика, которые фиксируют облицовку контрольного щитка. Демонтируйте облицовку и отведите ее на себя.
3. Сделав это, от устройства можно отключить все штекеры и разъемы, чтобы его было удобнее демонтировать. Речь идет о штекерах всех элементов, которые подключены к щитку — система обогрева заднего стекла, аварийная сигнализация, противотуманные фары, датчик направления световых потоков, часы и т. д. При демонтаже можете столкнуться с проблемой извлечения левой части, чтобы сделать это без проблем, нужно немного сдвинуть в левую сторону корпус левого дефлектора. Иными словами, корпус дефлектора необходимо двигать влево, а облицовочная часть устройства тянется вправо до того, как не раздастся щелчок. На этом этапе можно затянуть все винты, расположенные на внутренней стороне облицовки — если части будут затянуты неплотно, во время движения могут проявляться скрипы.
4. Завершающим этапом демонтажа будет выкручивание болта, который фиксирует контрольный щиток, но для этого заранее следует отодвинуть жгут с проводкой.
5. Выполнив все действия, контрольный щиток следует наклонить на себя, нажать на крепления и отключить оставшиеся колодки с проводами. На тыльной стороне щитка извлекаются выгоревшие лампочки и меняются на новые, после чего приборка ставится на место.

Знакомство с приборной панелью на автомобилях Daewoo

Панель приборов Daewoo Nexia позволяет владельцу автомобиля знать о состоянии сборок и агрегатов автомобилей, а также многих других характеристик. Поэтому водитель любого автомобиля должен понимать, что такое значки и что они отвечают на панели управления. Более подробную информацию об обозначениях, а также о неисправностях вы можете узнать из этого материала.

Тахометр

Такой нужный и ценный измерительный прибор, увы, устанавливается не на каждом автомобиле Матиз. Если для переключения передач с автоматической коробкой он не нужен, то для ручной – просто незаменим. Особенно когда речь идет о неопытном водителе.

Бесконтактный тахометр

Техника движется вперед. Растут и возможности измерительных приборов. Одной из новинок рынка считается бесконтактный тахометр. Он подходит практически к любому автомобилю и не требует подключения. А опытные автовладельцы знают сколько нервов можно вымотать во время установки. А если на рынке не нашлось прибора, подходящего под автомобиль, так выйдет целая история.

Бесконтактный тахометр на Матиз можно установить с помощью специальной клейкой ленты или двустороннего скотча. А можно просто положить в бардачок и использовать только в случае необходимости. Например, для той же регулировки холостого хода.

Дистанция, на которой работает прибор, варьирует в диапазоне 0,4-1 м. Этого вполне достаточно, чтобы снимать показания, не выходя из салона.

Цифровой тахометр

Тахометр на Деу Матиз Преимуществ работы такого измерительного прибора очень много. Это:

• надежность;
• точность;
• редкость поломок;
• многофункциональность;
• эргономичность;
• эстетичность.

В то же время, не очень удобно всматриваться в показания тахометра во время движения, особенно в городе. Но выход из ситуации есть – дополнительная лампочка, которая загорается при наборе определенных оборотов. Каким бы ни был тахометр, а подобное небольшое улучшение всегда будет нагляднее любой шкалы и любого дисплея. Так что если есть вариант покупки с такой лампочкой, то брать его стоит, даже немного переплачивая.

Аналоговый тахометр

Не такой новый, но не менее действенный. Его работа имеет значительно большую погрешность. На это сетуют многие автовладельцы. Никак исправить сей пункт нельзя. Таково устройство. Но и свои положительные черты у него тоже есть.

Аналоговый тахометр намного проще подключить и ремонтировать. Циферблат со стрелкой удобнее, чем дисплей с цифрами. А если он еще имеет лапочку, о которой говорилось чуть выше, то удобство возрастает в разы.

Выводы

Если осмотреть все возможности, которые дает тахометр, то становится очевидным практически полная бесполезность для автоматической коробки передач. Но это только на первый взгляд. С помощью постоянных измерений оборотов можно выявлять множество поломок двигателя и проводить диагностирование его работы. Про настройку работы холостого хода тоже стоит упомянуть. Для механического переключения скоростей этот прибор будет весьма кстати, ведь ориентироваться по звуку не всегда возможно.

Ставить или не ставить тахометр на свой Матиз? Ответ на вопрос зависит от нужд владельца.

Возможные неисправности

Если с описанием все понятно, то перейдем к основным неисправностям.

Приборная панель любого автомобиля, в том числе Дэу, может иметь два типа поломок:

1. Механические , связанные с механическим воздействием на устройство. К таким относятся поломки креплений, фиксаторов, перелом или перетирание проводов, штекеров, колодок, разъемов.
2. Электрические . Здесь вариантов значительно больше. Одна из наиболее распространенных электрических поломок — не работающая подсветка приборки, что обычно связано с перегоранием лампочек. Также к такому типу относятся выход из строя тахометра, спидометра, неисправности платы и т.д.

Вывод тахометра на торпедо

Для того чтобы наладить работу тахометра, нужно вывести его управляющий выход на торпедо к ЭБУ. После этого ненадолго вынимаем разъём ЭБУ, чтобы можно было подсоединить провод от тахометра к 48 контакту ЭБУ. Скорее всего, контакта на разъёме вы можете и не увидеть, так что нам придётся найти свободный контакт на самом ЭБУ, и переставить его на указанный нами 48 контакт. Обнаружить его будет довольно просто. Нужно проследить его путь по проводку от ЭБУ. Тот, который оканчивается возле самого ближнего разъёма, вполне пригоден для дальнейшего использования в роли реципиента.

Теперь выходим на финишную прямую и подключаем все разъёмы к новой приборной панели. Также, одеваем тросик спидометра, что не так уж и просто сделать, а также прикручиваем саму приборную панель на её законное место. Крепим «бороду» и подключаем клеммы к аккумулятору. А после этого – наслаждаемся мягкой подсветкой нового тахометра и других элементов приборной панели. Поэтому, можно сделать вывод, что снятие панели приборов матиз можно осуществить самостоятельно в домашних условиях.
