Как снять на скутере крышку вариатора avtopraim.ru

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
Теперь с вала необходимо снять опорную шайбу.
И потом снимаем втулку храпового механизма кикстартера.
После этого надо снять фиксирующую шайбу ведущего шкива.
Теперь берем внешнюю половину ведущего шкива и снимаем ее.
Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
После этого можно снять шкив вариатора скутера в сборе.
Далее по очереди шлицевая шайба, снимаем.
Теперь приводная шестерня стартера, как на фото, снимаем ее.
Шлицевую шайбу снимаем также.
Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
Продолжаем, далее необходимо снять с вала дистанционную втулку.
Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

Заментая выработка
Если на пластиковой рубашке есть дефекты, например сколы или царапины.
Если плохо соединение пластиковой рубашки и металлической втулки
Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

Недопустимо использование роликов разной массы.
Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

Признаки износа ремня вариатора

В принципе, замену ремня вариатора надо делать как только появились первые признаки его истирания или начал заканчиваться гарантийный период работы, заявленный производителем.

Предполагается, что возможности данного элемента вырабатываются после 150 тыс. км эксплуатации автомобиля

Однако необходимо принимать во внимание состояние дорожного покрытия и проводить замену через 100 тыс. км

Понять, что ремень износился можно по следующим показателям:

мотор работает с пробуксовкой;
появляются механические колебания, которые чувствуются и при езде на хорошем дорожном покрытии, при этом вибрирование идет не от двигателя, а от места расположения КПП;
при изменении скорости автомобиль некоторое время передвигается толчками;
машина начинает хуже разгоняться, временами и совсем притормаживать;
на консоли происходит загорание индикатора «Check».

Если разбирать данные показатели порознь, то можно предположить наличие различных неисправностей. Однако собранные в одну «корзину» они явно сигнализируют о неисправности в КПП – и тут, вероятнее всего, необходима замена ремня.

Замена вариатора своими руками

На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя. Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве

Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место

Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.

Замена вариатора своими руками

Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.

Как снять вариатор на скутере?

Первым делом снимаем крышку вариатора, внутри мы видим сложную конструкцию, где основными частями считается передний и зданий вариаторы. Чаще всего придется снять передний вариатор, он держит большинство деталей, в том числе ремень. Снятие переднего вариатора начинается с откручивания гайки ведущего шкива, ее размер также может отличаться. Чтобы окрутить гайку берем отвертку и вставляем ее между шестерней и корпусом (видно на картинке), это нужно для того, чтобы во время откручивания гайки вариатор не прокручивался.

Далее откручиваем гайку и снимаем все компоненты вариатора. В них входит стопорное кольцо, пружинка, ведущий шкив, втулка.

Важно: обязательно запомните последовательность расположения всех деталей, иначе при сборке возникнут проблемы. После этого можно снять шкив вариатора, он всегда находиться в сборе, где внутри располагаются ролики

После этого можно снять шкив вариатора, он всегда находиться в сборе, где внутри располагаются ролики.

Следующим этапом после снятия шкива вариатора придется снять шпицевую шайбу и приводную шестерню. Снимаем все остальные детали и приступаем к разборке шкива вариатора, он состоит из задней крышки, корпуса и 6 роликов. В большинстве случаев разборка вариатора нужна именно для того, чтобы проверить состояние роликов, они не должны иметь сильный износ. Негодные ролики можно определить по внешним признакам, они имеют существенную выработку, ролики просто стираются. От роликов зависит вся динамика скутера, его скорость и тяга. Соответственно, на эти показатели влияет как состояние роликов, так и их вес. Изношенные ролики не подлежат ремонту, их просто заменяют на новые.

Мы узнали, как снять задний вариатор скутера, теперь предстоит процедура сборки

Делается это в обратном порядке, но перед сборкой важно проверить сальник коленвала, он не должен иметь повреждений. При наличии грязи и пыли на сальнике придется почистить его

Также проследите за тем, чтобы все узлы не терлись, в противном случае придется их смазать.

Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)

Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.

А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.

Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.

Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора

Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг

Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…

Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!

Вынимаем из крышки «грибок»

Вынимаем вал с пружиной

Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.

Это интересно: Как быть, если инспектор останавливает под знаком «Остановка запрещена»

Наносим смазку сначала на вал

Вставляем вал в крышку, заводим пружину

Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом

Смазываем ось «грибка»

Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»

Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов

На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.

Ремонт кикстартера на китайском скутере с двигателем 157QMJ

Типичная ситуация: Заводная лапка, скутера Raсer Taurus при нажатии на нее зависает в нажатом положении и не проворачивает двигатель. Проворачивается как бы в холостую, при этом из под крышки вариатора доносятся какие-то непонятные звуки.

Причина этой неисправности кроется в неправильной сборке механизма кикстартера, расположенного под крышкой вариатора. Вернее даже в неправильной сборке, а в незнание того, что крышку вариатора нужно снимать только с заранее снятой заводной лапкой оставляя вал кикстартера на своем месте.

Новички обычно этого не знают и снимают крышку вариатора вместе с заводной лапкой и валом, тем самым гнут скобу возвратной пружины и сбивают правильную установку валов. А потом не могут правильно собрать механизм до «кучи», вот и ездят с вечно неработающей заводной лапкой.

Снимаем крышку вариатора, откручиваем болт на заводной лапке и снимаем ее с вала.

Вынимаем из корпуса крышки первичный вал кистартера.

Не теряем упорную шайбу вала кикстартера.

Снимаем передний вариатор. Работа по снятию вариатора скутера, подробно изложена в статье: Как снять вариатор скутера доступными инструментами

Вынимаем промежуточный вал, как видите следы смазки полностью отсутствуют что не есть хорошо. Смазать все трущиеся детали надо обязательно.

Для того, чтобы смазать промежуточный вал его необходимо разобрать, для этого снимаем штифт.

Снимаем упорную шайбу и шестерню промежуточного вала.

Смазываем вал пластичной смазкой (литол-24).

Собираем промежуточный вал в обратной последовательности. Смазываем установочную скобу промежуточного вала.

Смазываем рабочею поверхность вала.

После полной смазки промежуточного вал-отложите его в сторону, нам он пока не понадобится.

А теперь, обратите внимание на фиксирующею скобу возвратной пружины, она разогнута, и разогнули ее по незнанию, когда пытались снять крышку вариатора вместе с валом кикстартера (наш случай в счет не берем, так как она до моего вмешательства была давным-давно разогнута). Снимаем ее и выравниваем

Снимаем ее и выравниваем.

Устанавливаем промежуточный вал в отверстие, следя при этом чтобы штифт на вале зашел в специальный паз.

Следим, чтобы устанавливающая скоба тоже зашла на свое место.

Ищем на промежуточном вале метки-в нашем случае это «стрелка» и буквы FT.

Разворачиваем шестерню промежуточного вала так, чтобы «стрелка» была направлена на цапфу коленчатого вала, а буквы FT были направлены на вал кикстартера (не перепутайте).

Втулку тоже смазываем.

Ищем на секторе кикстартера «заваренный зуб».

Одной рукой придерживайте шестерню промежуточного вала от смешения, другой рукой вставляйте вал кикстартера так, чтобы «заваренный зуб» впритык подошел к к зубу винтовой шестерни промежуточного вала, то есть вал кикстартера не должен проворачиваться по часовой стрелке «заваренный зуб » должен его зафиксировать от проворачивания.

Должно получится вот так.

После установки вала кикстартера, заводим возвратную пружину на свое место, сделать это легче всего плоскогубцами.

После установки возвратной пружины, прикручиваем предварительно выравненную фиксирующею скобу.

Перед установкой крышки вариатора не забываем одеть упорную шайбу на вал кикстартера.

Ремонт Кикстартера На Китайском Скутере

Ремонт кикстартера

накитайском скутере Июнь 7, 2014 at 3:56 пп by Pasha

Кикстартер употребляется для того чтоб завести движок. Если у вас не работает электростартер, на помощь придёт данное устройство

. Но в ходе эксплуатации кикстартер может сломаться. Происходит это из-за многих факторов, например чаще всего он ломается из-за неправильного обращения. Ремонт скутера и довольно скоро на скутере опять я покачаю лапкой кикстартера раз 20-30. Если же вы будете бить, или резко нажимать ножкукикстартера , вы рискуете тем, что вскоре он сломается, не выдержав такую нагрузку. Также кикстартер ломается из-за непрочного металла. Допустим, японский корпус вариатора намного крепче и сделан он из качественного металла. Китайские же вариаторы намного хуже, ведь даже на глаз можно определить его плохое состояние. Ремонт кикстартера на китайском скутере с. Давайте рассмотрим основные поломки ,возникающие при неправильном обращении с кикстартером.

Поломка крышки вариатора вокруг ножки. Это случается часто с китайскими скутерами, ведь как мы говорили выше, материал крышки довольно слабый. Из-за того что скутерист резко дёргает ножку, образуется трещина вокруг самого кикстартера. Ремонт кикстартера на китайском скутере. Вы конечно можете попытаться заварить место трещины, но это не гарантирует того, что если сварка не отвалится и трещина снова не появится. Проще купить новую крышку, но будьте внимательны и выбирайте только дорогую и качественную. Что делать если не возвращается ножка или кик стартер на скутере Ремонт кикстартера (заводной лапки) скутера видео. Если же вы купили такую же крышку, но при этом вы не хотите снова её ломать, старайтесь дёргать ножкой как можно аккуратней.
Неправильная сборка

Когда вы ставите кикстартер, обратите внимание на правильность сборки. Вам нужно правильно установить пружину кикстартера ,храповик

Бывает так, что неправильно установив данное устройство, ножка стартера просто не возвращается назад. Ремонт кикстартера Ремонт кикстартера на китайском скутере подручными. Чаще всего проблема с пружиной, которая могла растянуться, или вообще не действовать при работе.

Розборка заднего вариатора скутера

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
Теперь с вала необходимо снять опорную шайбу.
И потом снимаем втулку храпового механизма кикстартера.
После этого надо снять фиксирующую шайбу ведущего шкива.
Теперь берем внешнюю половину ведущего шкива и снимаем ее.
Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
После этого можно снять шкив вариатора скутера в сборе.
Далее по очереди шлицевая шайба, снимаем.
Теперь приводная шестерня стартера, как на фото, снимаем ее.
Шлицевую шайбу снимаем также.
Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
Продолжаем, далее необходимо снять с вала дистанционную втулку.
Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
Вот и все, достаем из вариатора скутера 6 роликов.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

Заментая выработка
Если на пластиковой рубашке есть дефекты, например сколы или царапины.
Если плохо соединение пластиковой рубашки и металлической втулки
Если форма ролика вариатора не круглая, например как на фото сверху.

Недопустимо использование роликов разной массы.
Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Как Разобрать Вариатор На Скутере

Замена и установка

Прежде всего нужно снять левую нижнюю часть облицовки скутера. Не уговаривайте себя, что и когда она на месте, вся «механика» доступна: облицовки, как правило, мешают. Не переусердствуйте: усики, которыми крепится облицовка, не так уж и прочны.

Маркировка ремня вариатора нанесена на его внешней поверхности.

На некоторых скутеров можно снять ремень, разжав половинки ведомого шкива руками.

Зафиксировав заднее колесо тормозом скутера, открутите гайку крепления механизма центробежного сцепления с ведомым шкивом

Если пользоваться приспособлением, демонтировать механизм центробежного сцепления от ведомого шкива можно, не снимая узел со скутера.

Проверьте длину пружины. Если ее менять, то только на деталь с меткой такого же цвета.

Если выработка барабана центробежного сцепления превышает 0,5 мм, замените его.

Снимаем ведомый шкив вариатора.

Так собирается узел ведомого шкива.

На некоторых скутерах его можно снять без демонтажа других деталей — если картер просторный настолько, что образуется свободный доступ к ремню. Разведите щеки ведомого шкива, чтобы вывести ремень на минимальный диаметр. Для этого прижмите руками подвижную щеку к барабану центробежного сцепления, преодолев усилие пружины (оно не очень большое). А еще можно, слегка поворачивая шкив, сжать рукой ветви ремня. После этого, придерживая подвижную щеку ведомого шкива в этом положении, перевалите ремень через наружную щеку ведущего шкива и, поворачивая его, снимите ремень. Нона большинстве скутеров перед заменой ремня вариатора необходимо демонтировать один из шкивов — ведомый (вместе с центробежным сцеплением) или ведущий (с муфтой). Легче демонтировать ведомый, но если собираетесь заменить заодно и грузики вариатора, разумеется, снимайте ведущий.

Диагностика вариаторной КПП

В случае обнаружения неполадок касающихся электронной части на дисплее, расположенном на приборной панели, загорится сообщение — Service required.

Неполадки в электронной части

Если сверх нормы повысится температура жидкости, то загорится — Slow down.

Для того чтобы точно установить поломку и устранить своими руками, необходима специальная диагностика проводящаяся, с помощью специального оборудования. Для многих поломок предусмотрен специальный код, по которому устанавливаются:

неполадки датчиков (температуры, частоты вращения шкивов, давления, магистрали, давления в шкивах);
неполадки ЭБУ;
неполадки шагового электродвигателя, клапанов, магистрали;
снижение или повышение давления в шкиве.

Когда проводите диагностику ни забывайте, что вероятной предпосылкой неполадки может быть не лишь поломка какого-то узла. Зачастую может быть повреждена проводка либо дефекты какого-то разъема. Также проблема может заключаться в сбое работы БУ коробки передач.

В некоторых ситуациях при обнаружении сбоев в работе, система управления передач может быть в автоматическом режиме переведена в специальный. Данный режим отличается от обычного специальным фиксированным передаточным отношением.

Неполадки мехчасти коробок установить лишь при помощи электронной диагностики не выйдет. В данной ситуации возникает потребность в проведении целого комплекса мер:

необходимо проверить в каком состоянии находится рабочая жидкость;
выявить все симптомов неисправности;
анализ всех данных ЭБУ;
тестирование на дороге.

Как заменить ремень

Вариатор скутера выдерживает пробег до 6 тыс. км. Столько же времени служит и ремень. Деталь может прослужить дольше, но все равно нужно регулярно проводить ее диагностику. Ее можно выполнить самостоятельно, если есть специальные знания в этой области.

Признаки неисправности

При увеличении скорости двигатель вращается быстро, а сцепление не работает. При этом транспорт не сдвигается с места. Это означает, что ремень порвался.
Карбюратор в норме, но все равно не получается выжать максимальную скорость. Причина в том, что вариатор не выходит на максимальный радиус из-за повреждения.
Ремень служит очень мало, если это дешевая подделка. Нужно разобрать устройство и оценить внешний вид ремня. Если он растянулся, значит пора его менять. Из-за отклонения от нужного значения трансмиссия перестает работать так, как должна.

Основные причины поломки

Главные причины неисправностей вариаторов — нарушение правил эксплуатации:

редкая замена масла;
использование некачественных масел;
агрессивная езда;
резкое торможение;
длительные поездки на максимальной скорости.

Пробег до 6 тыс. км. выдерживает вариатор скутера Причины поломки могут быть и другими. Одна из них — неисправность подшипников в вариаторе, которая проявляется в появлении гула. Шум часто списывают на износ ступичных подшипников, поэтому новичку сложно выявить реальную причину неисправности. Сложность и в том, что подшипники могут повредиться даже при небольшом пробеге из-за агрессивной езды.

Пыль попадает в масло, а затем к подшипникам. Для нахождения этой пыли в конструкции присутствуют масляные фильтры. Но, ни они ни регулярная замена масла не предотвращают появления пыли.

Еще одна причина поломки вариатора — скопление металлической пыли в масляном насосе. Она проникает в клапаны и нарушает их работу, а также приводит к скачкам давления в насосе. Шкивы перемещаются хаотично, из-за чего ремень стачивается. В результате транспорт дергается в процессе езды. Если не починить вариатор, придется менять коробку передач.

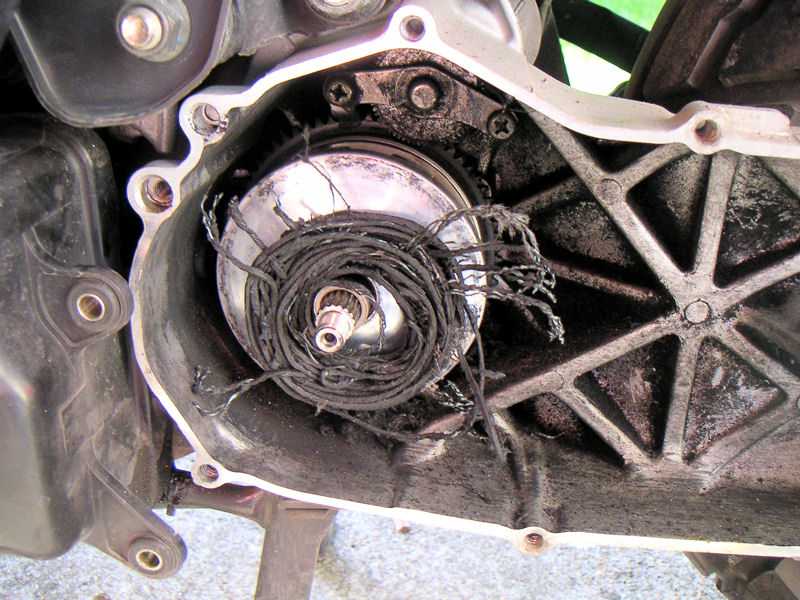

Вариатор может выйти из строя из-за повреждения ремня. Эта деталь представляет собой устройство из множества пластин, расположенных на пучке металлических лент. За счет неровной поверхности они лучше скрепляются со шкивами. Они постепенно изнашиваются, а накопившаяся пыль мешает устройству нормально работать. Из-за этого проскальзывает ремень вариатора, дергая транспорт. В этом случае ремонт требуется незамедлительно.

Из-за повреждения ремня вариатор может выйти из строя

Самая безобидная неисправность — при быстрой езде на панели мигает знак, сигнализирующий о перегреве трансмиссии. Транспорт резко останавливается, чтобы остыть. Это говорит о том, что система охлаждения масляного насоса забилась и перестала нормально работать. В профилактических целях необходимо чистить радиаторы дважды в год.

Как выбрать новый

Ремни в скутерах отличаются по размерам и маркировкам. Характеристики указаны в паспорте транспорта. Ставить ремень большего размера нельзя. Из-за этого может нарушиться динамика работы транспортного средства.

Пример. Водитель поменял ремень, после чего вариатор стал работать в нормальном режиме. Но, при выжимании максимальной скорости ремень разорвался на части. Причина в неверном выборе размера ремня. Необходимо следовать характеристикам в паспорте. Допускается монтаж ремня на 1,5 мм больше, чем нужно. При достижении максимального радиуса вариатора ремень выскользнул и зацепился за край шкив.

Как правильно установить

Первым делом нужно демонтировать поврежденный ремень.

По размерам и маркировкам отличаются ремни в скутерах

Необходимо поставить скутер на центральную ножку и выполнить ряд действий:

Открутить передний вариатор, расположенный с левой стороны.
Снять лапку кикстартера, если имеется кожух, который может помешать дальнейшим действиям. Для этого нужно отвернуть фиксирующий болт, после чего лапка снимется со шлицов.
Если в устройстве нет кожуха, нужно потянуть главный шкив так, чтобы растянулась пружина. Далее нужно прокрутить коленвал, параллельно вытягивая ремень.
Нужно снять ведущий шкив, если ремень нельзя вытянуть через него. Для этого нужно открутить гайку сцепления.
