Как включить подогрев зеркал на приоре

Подключение

Подключение центрального замка

. Используем схему из двух реле, чтобы не лезть под панель к блоку ЦЗ:

Подключение подогрева зеркал

(к жгуту проводов под порогом водителя)

Подключение поворотников зеркал

Вариант 1: Тянуть провод от указателя поворотов на крыле.
Вариант 2: К жгуту проводов под порогом водителя (синий — левый поворотник; сине-белый — правый).

Провода от электростеклоподъемников переносим от штатных кнопок в новый блок с джойстиком.

Для Lada Kalina и Granta с боковыми зеркалами с подогревом и электроприводом (без указателей поворотов):

В новом зеркале фишка с шестью проводами, а в старой только пять. Тянем шестой контакт, который используется для работы поворотников.

Процесс установки наружных зеркал от лифтбека на седан Lada Granta также показан на видео:

А вы рассматриваете замену старых зеркал на новые с повторителями поворотов?

источник

Предохранители и реле в Ладе Приоре, электрические схемы

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения

Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

тюнинг своими руками | Автор темы: Avishalom

Ангельские Глазки подробно по сылкеhttps:// yandex.ru/clck/jsredir? from=yandex.ru;search%2F;web;;..

Ремонт (Abhivadana) Установка подсветка пола (ног) в Калине Садиться в салон Калины будет значительно удобнее, если будет реализовано дополнительное освещение. Остановимся на тюнинге интерьера, а в частности, как установить подсветку для ног передних и задних пассажиров в Lada Kalina. Установка освещения для ног водителя и пассажира

Потребуется: светодиодная лента (общая длина 3 метра). Цена 600р. провода (несколько метров). улолки (2шт). Подсветка пола водителя. Закрепляем LED ленту на двухсторонний скотч, либо используем пластиковый кабель канал, который крепится саморезами. Место крепления – кожух рулевой колонки и низ торпедо. Подсветка пола водителя калиныПодсветка пола водителя калины

Подсветка пола переднего пассажира. По аналогии закрепляем светодиодную ленту под бардачком. Подсветка пола переднего пассажира калиныПодсветка пола переднего пассажира калины

Кстати, для подсветки также можно использовать плафон освещения бардачка, который удобнее всего установить на боковую облицовку торпедо. А чтобы освещение было ярким, установить вместо обычной лампочки – светодиодную. Установка подсветка пола (ног) в КалинеУстановка подсветка пола (ног) в КалинеУстановка подсветка пола (ног) в Калине

Подсветка ног задних пассажиров. Тут удобнее всего источник света приклеивать на уголки, которые в свою очередь закрепляется на воздуховодах. Отметим, что снимать сиденья для этого совсем не обязательно, достаточно их просто сдвинуть максимально вперед. Подсветка ног задних пассажиров калиныПодсветка ног задних пассажиров калиныПодсветка ног задних пассажиров калины Подключение подсветки пола в Калине

Подключение массы (выбрать нужный): С любой ближайшей точки кузова, если хотите, чтобы подсветка включалась в ручном режиме, через тумблер. К концевикам двери, если нужно, чтобы подсветка включалась, когда открывается дверь. Чтобы не тянуть провод из двери (как мы это делали при установке подогрева зеркал), можно подцепиться к бело-голубому проводу под порогом левой двери. А под порогом правой двери – красно-коричневому.

Электрическая схема Лады Приора в деталях

На Приоре электрическая схема отличается от привычного электрооснащения Автоваза. Давайте остановимся на ней подробнее. Схема «Приора» электрическая имеет однопроводную схему электрооборудования. Отрицательные выводы у потребителей и источников питания подключаются к «массе». Кузов автомобиля несет в себе функцию второго провода.

Что касается электрических цепей системы управления двигателем, то они имеют многопроводную систему. Соединяются с «массой» они через специальный блок управления.

Электрическая схема на Приору имеет четыре основных жгута: жгут панели приборов, жгут управления двигателем, передний и задний жгуты. Все они соединятся между собой с помощью штекерных разъемов, которые находятся под приборной панелью с левой стороны возле предохранителей.

Задний жгут, и жгут приборной панели соединяются с блоком управления с помощью штекера. Кроме вышеописанных жгутов могут также быть применены и другие жгуты. Они подключают дополнительное оборудование. Ниже подробнее изложена схема электрическая.

Системы кондиционирования

Одним из потребителей является отапливающее устройство. Оно является частью системы климатического контроля. С данной системой работает контроллер управления. Работа автоматическая. Водитель лишь только выставляет определенные параметры.

На автомобилях электрическая схема ВАЗ Приора может содержать системы кондиционирования воздуха. После нажатия на кнопку срабатывает реле, включается компрессор, подается питание на электромагнитную муфту, включается насос. Турбокомпрессор кондиционера начинает вращение, создавая давление, и по системе начинает регулировать хладагент.

Габаритные огни

Например, схема электрическая Лада Приора универсал имеет функцию как автоматического, так и ручного включения габаритных огней. Само включение происходит после поворота ручки габаритных огней и фар на приборной панели. Срабатывает контакт, включаются огни.

В схеме стоят предохранители, которые служат для защиты от перенапряжений и замыканий. Питание подается на лампу, расположенную на приборной панели. Для регулировки яркости огней применяется специальный регулятор, расположенный на модуле управления освещением.

Фары

Схема фар Приоры отличается от иных автомобилей. Схема электрическая ВАЗ Приора содержит датчик освещения, а также блок управления освещением. После включения зажигания и кнопки управления освещением срабатывает электронный блок, отвечающий за управление освещением.

Если освещенности не достаточно на улице, то на блок поступает сигнал от датчика, который расположен на лобовом стекле. Там же находится и датчик дождя. После получения подобного сигнала электронный блок управления подает питание на катушку электромагнитного реле. Подается питание на фары.

Стеклоподъемники

Что касается стеклоподъемников, то схема электрическая на Приору отличается от других моделей. Управление производится с помощью контроллера. Поднятие и опускание стекол производится с помощью кратковременного нажатия на кнопку.

В автомобилях Лада Приора хэтчбек схема электрическая имеет особенность подачи питания непосредственно к электроприводу стеклоподъемников. По проводу подается питание к управлению зеркалами, подогреву, а также к соленоиду, предназначенному для блокировки дверей. Управление осуществляет контроллер.

Стеклоочистители

Что касается стеклоочистителей Лады Приора, схема электрическая в данном случае имеет специальный программируемый блок управления. В схеме стоят предохранители для защиты от перенапряжений и замыканий.

Включают стеклоочистители переключателем, расположенным возле руля. Переключатель имеет восемь положений, четыре из которых применяются для управления очистителем. Одно положение на переключателе включает устройство для мытья стекла, два других положения отвечают за задний стеклоочиститель. Еще одно положение отвечает за отключенное состояние стеклоочистителя.

priorapro.ru

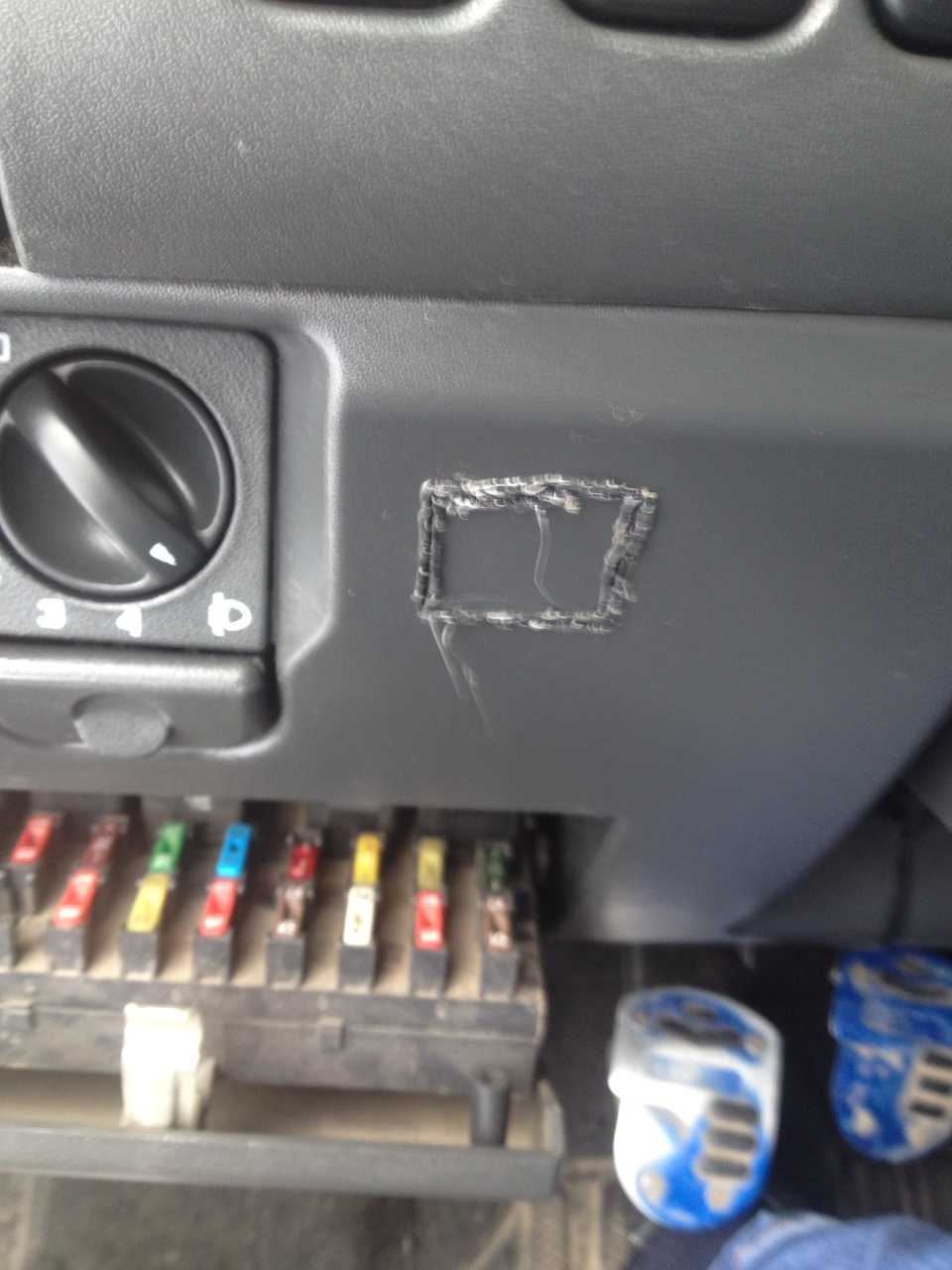

Кнопка обогрева зеркал приора

Вот процесс.Вот тут, в правой части разъема, виден необходимый серый провод, который соединяется в клемме с толстым синим проводом (его и надо отрезать и завести на новую кнопку):1. Смотрим на схему жгута панели приборов и видим, что на колодке «4» на контакте№ 2 соединены 2 провода (серый и голубой)…2. Через реле на них подается +12 В. Реле включается кнопкой на панели приборов.3. Когда добираемся до контакта «2» на колодке «4» жгута панели приборов, снявкрышку монтажного блока и посмотрев чуть выше монтажного блока и справа, товидим:􀂃 Голубой провод толстый (рассчитан на большой ток) и ведет к нити обогревазаднего стекла.􀂃 Серый провод тонкий (рассчитан на небольшой ток управления силовымэлементом) и ведет к модулю управления электропакетом. Поскольку впередние двери проведено немного силовых проводов, то модуль электропакетасамостоятельно решает по каким проводам подавать силовой «+» потребителямв передних дверях.4. Короче, для того, чтобы зеркала нагревались, нужно подать положительноенапряжение управления, с помощью дополнительной кнопки прямо на серыйпровод.5. Что и делаем:􀂃 Откусываем серый провод от колодки «4» жгута панели управления(контакт «2»);􀂃 Удлиняем его (серый провод) и протаскиваем к дополнительной кнопкевключения на панели приборов;􀂃 Муторно (потому что провода к цокольной колодке кнопки коротковаты инаружу вылезать не хотят ) подключаем вторую кнопку обогревапараллельно первой, все провода – контакт в контакт, за исключением,провода к контакту № 2 (опять же ) – зелено-красный;􀂃 Вместо него (зелено-красного) подтыкаем наш удлиненный серый провод.6. Все закрываем ставим на место и наслаждаемся произведенной работой. Теперьодна кнопка включает обогрев заднего стекла, а вторая, включает обогрев зеркал.Оборудование и материалы:Кнопка включения обогрева, цокольная колодка для кнопки (колодки бывают двух типов уже со сомкнутым проводом от контакта Д и контакта 2 и без этой смычки так вот я взял без этой смычки и соединяя все в параллеле у меня изначально загорался сигнал о включении только на одной кнопке потом все исправил соединив контакт Д с контактом два), 1 метр монтажного провода, термоусадка ну и естественно свободное время и желание.

Сама кнопка с логотипом зеркал была заказана у этого человека) elgr

Обогрев заднего стекла и зеркал заднего вида – общая информация, проверка исправности функционирования, восстановительный ремонт

Обогрев наружных зеркал заднего вида включается одновременно с обогревом заднего стекла автомобиля. При переводе выключателя обогрева заднего стекла/зеркал заднего вида происходит замыкание на массу электромагнитного реле цепи подачи питания к соответствующим нагревательным элементам. Индикаторная лампа включения обогрева обычно вмонтирована в кнопку выключателя, но может располагаться и на приборном щитке. Реле системы обогрева находится в салонном монтажном блоке предохранителей/реле.

Рабочий элемент обогревателя заднего стекла представляет собой горизонтальную решетку из токопроводящих нитей, наклеенных на внутреннюю поверхность стекла.

Схема расположения клемм в контактном разъеме выключателя обогрева заднего стекла/зеркал заднего вида

ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ После оплаты Вы получите электронный кассовый чек

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 27 покупателей

Регулирует включение/выключение обогрева заднего стекла

Вес, кг: 0.05 Размеры, см: 6 х 3 х 3 Объем, м3: 0.00005

Расположение предохранителей Приоры под капотом

F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
F4, F6 (60 А) – предохранители силовой цепи генератора;
F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

предохранитель цепи питания электровентилятора правого (30 А);
предохранитель цепи питания электровентилятора левого (30 А).
реле электровентилятора правого;
реле дополнительное (последовательного включения электровенти- ляторов левого и правого);
реле электровентилятора левого;
предохранитель цепи питания электровентилятора отопителя (40 А);
предохранитель цепи питания компрессора (15 А);
реле электровентилятора отопителя;
реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

Максимальная скорость вентилятора отопителя
Правый вентилятор
Реле последовательного включения вентиляторов (низкая скорость)
Левый вентилятор
Предохранитель левого вентилятора (низкая скорость)
Правый вентилятор
Вентилятор отопителя
Компрессор
Вентилятор отопителя
Компрессор

Почему не работает обогрев боковых зеркал

Учитывая довольно простую конструкцию элемента, можно выделить несколько причин, почему не работает обогрев:

Возникли проблемы с кнопкой включения. При нажатии на нее (или повороте переключателя) не происходит замыкание цепи, из-за чего ток от бортовой системы не поступает на нагревательный элемент.
Не работает обогревательный элемент

То есть, ток поступает, а элемент не нагревается.
Обрыв проводки.
Не работает предохранитель, который является важной частью схемы по подаче питания на обогревательный элемент.

Соответственно, для устранения проблемы потребуется определить, какой именно элемент неисправный.

Предохранитель

Самый простой вариант, когда неисправность связана с предохранителем. Водителю необходимо открыть руководство по эксплуатации автомобиля и найти на электрической схеме, какой именно предохранитель отвечает за систему обогрева боковых зеркал. После этого в блоке предохранителей необходимо отыскать элемент под соответствующим номером, и далее заменить его на рабочий предохранитель. Когда это будет сделано, протестируйте систему. Если нагрев продолжает не работать — проблема была не в предохранителе.

Замена предохранителя на рабочий — самый простой способ диагностики предохранителя. Если же запасного предохранителя нет, можно убедиться в исправности имеющегося элемента при помощи мультиметра, проверив его сопротивление. Щупами следует прикоснуться к выводам предохранителя, и если на экране мультиметра отобразится значение отличное от нуля — это говорит о его неисправности.

Важно

В большинстве современных автомобилей один предохранитель отвечает за несколько систем обогрева, например, обогрева боковых зеркал и обогрева заднего стекла. Если вы обнаружили, что не работают обе системы, за которые в электрической схеме автомобиля отвечает один предохранитель, вероятнее всего, проблема именно в нем.

Кнопка или переключатель

Зачастую, кнопка или переключатель снабжаются светодиодной лампочкой, которая показывает — активна система или нет. Если лампочка не горит при нажатии (или переключении в нужное положение) это, наверняка, указывает на проблемы с кнопкой или проводкой.

Проводка

Сложнее всего диагностировать и решить проблему с электрической проводкой автомобиля.

Чтобы определить наличие в бортовой системе обрыва на линии, которая отвечает за обогрев боковых зеркал, нужно демонтировать само зеркало. После этого активируйте переключатель (нажмите на кнопку), чтобы подать напряжение на обогревающий элемент. Установите на мультиметре режим проверки напряжения и подведите его щупы к проводам. На мультиметре должно быть показано напряжение от 12 до 14 В.

Если напряжение отсутствует — это говорит о наличии обрыва в бортовой сети. Потребуется “прозванивать” провода до обнаружения проблемного провода или контакта.

Элемент обогрева

Элемент обогрева практически никогда не ремонтируется. Если в результате всех проведенных выше проверок не удалось выявить причину неисправности, вероятнее всего, она кроется именно в нагревательном компоненте. Осмотрите его внимательно на наличие повреждений и коррозии. Визуально можно обнаружить проблему.

Важно

Поскольку у автомобиля два боковых зеркала, нагревательных элемента, соответственно, тоже два. Если обогрев не работает только на одном из зеркал, скорее всего, это указывает именно на проблему с обогревательным элементом на этом зеркале (либо на неисправность проводки на пути от кнопки питания до зеркала).

(16 голос., средний: 4,38 из 5)

Подогрев зеркал для ВАЗ Приора

Внимание!Цена указана за 1 комлект! С приходом осени, а затем и зимы все больше автомобилистов начинают задумываться о подогреве зеркал заднего вида. В дождь на зеркале от капель трудно разобрать, что происходит в соседнем ряду

Зимой зеркала запотевают, и их затягивает льдом

В дождь на зеркале от капель трудно разобрать, что происходит в соседнем ряду. Зимой зеркала запотевают, и их затягивает льдом.

К сожалению, производители автомобилей еще не скоро начнут оснащать в обязательном порядке каждый автомобиль такой полезной функцией, как обогрев боковых зеркал.

А ведь чистота зеркал напрямую влияет на безопасность движения.

Предлагаемые подогревы для Приоры имеют несколько преимуществ перед нагревательными элементами других производителей: 1) клеммы «папа» 6,3 мм Это позволяет упростить подключение при сохранении качества сборки. В случае, если понадобится сменить зеркальный элемент, провода просто отсоединяются и устанавливаются на место, без необходимости пайки, скруток и прочих других подобных соединений. 2) уже нанесенный клеевой слой На элементах уже нанесен специальный термоскотч в заводских условиях. Вам не понадобится искать и выбирать его в магазине, все уже готово к установке 3) строгий контроль ОТК Все зеркала проходят обязательный контроль после изготовления.Это обуславливает высокое качество продукта. в формате Word, распечатайте и приложите к зеркалу, чтобы убедится, что элемент подойдет. Совместимость: Данный нагревательный элемент подходит к следующим автомобилям: ВАЗ 2170; ВАЗ 2171; ВАЗ 2172.

Установка подогрева зеркал:

1)Предварительно необходимо демонтировать сами зеркала заднего вида в соответствии с инструкцией к автомобилю.

ГЭН наклеивается непосредственно на зеркальный элемент. Для этого сам элемент необходимо отделить от удерживающей его пластиковой рамки.

Наиболее популярный способ — разогреть сами зеркала в сборе, для того чтобы рамка размягчилась и аккуратно отделить ее от зеркальных элементов.

2) Необходимо подготовить зеркало к монтажу нагревательного элемента.

Для этого аккуратно удалите герметик с зеркала (не повредив амальгаму!), а затем обезжирьте неагрессивным чистящим средством.

3)ГЭН наклеивается обогревающими дорожками к зеркалу с помощью термостойкого двустороннего скотча.

4)Важным моментом является отсутствие полостей между нагревательным элементом и зеркалом — это гарантирует качественную работу элементов.

5)Для подключения используются штекеры (типа «папа» 6,3 мм), смонтированные непосредственно на ГЭН.

6)Настоятельно рекомендуется подключать подогрев через реле (например такой набор) и использовать предохранитель не менее 10А.

Технические характеристики: Физический размер — 186 х 104 мм. Мощность — 24 Вт. Напряжение — 12 В. Гарантия — 1 год.

Демонтаж

Вы решили своими руками провести демонтажные работы с последующей обратной установкой. Вопрос теперь только в том, как снять и как разобрать элемент, чтобы потом безо всяких рисков все вернуть на свои места. Будет в промежутке проводиться замена стекла или другая процедура, зависит от конкретной ситуации.

Чтобы провести демонтажные работы, вам нужно взять:

фигурную отвертку;
плоскую отвертку;
гаечный ключ под размер крепежей;
фен;
обезжириватель;
ветошь;
качественный клей;
немного свободного времени;
чистый гараж;
хорошее настроение.

Добавьте к этому набору инструментов пару умелых рук, и все пройдет великолепно.

Как вы понимаете, задние и внутренние зеркала снимаются по-разному.

Работа в салоне

Начнем с салонной конструкции. Тут многое зависит от того, с каким именно автомобилем вы работаете.

Автопроизводители используют разные системы крепления. Потому отталкивайтесь от конкретной ситуации. Так, к примеру, разные крепежи используются на таких авто как:

Део Ланос;
ВАЗ 2110;
Нива Шевроле;
Форд Фокус;
Рено Логан;
Шевроле Круз;
Лада Приора;
Лада Калина;
Хендай Солярис и пр.

Все же в основном самостоятельно такую работу проделывают владельцы недорогих машин.

И тут вы можете столкнуться скорее с клеем и присосками, либо же с болтами и саморезами. Это наиболее распространенные методы монтажа.

На отечественных авто в основном идут болты. А потому снять конструкцию будет легко. Снимается заглушка, берется ключ и откручивается крепеж.

Но бывают и приклеенные кронштейны к стеклу. Тут сначала придется разобраться, реально ли вообще разделить крепежный элемент со стеклом. Чаще всего конструкторы используют фиксаторы или поворотные механизмы. При отсутствии такой возможности придется снимать не только кронштейн, но и само лобовое стекло. Клей удерживает элемент очень плотно, а потому повредить лобовушку не составит большого труда.

Загляните в руководство по эксплуатации. Там наверняка найдете подсказку, что именно делать в сложившейся ситуации. Порой лучше посетить автосервис, где специалисты сделают все аккуратно и четко.

Демонтаж по бокам

В салоне все понятно. Теперь нужно демонтировать конструкцию наружного зеркала. Левого или правого, тут уже роли большой не играет. Куда важнее то, какого типа конструкция используется. В боковых зеркалах есть привод. И он бывает механическим и электрическим.

Почти любая машина конструктивно позволяет добраться до крепежей через двери. Нужно лишь снять обшивку. Опять же, смотрим в руководство для своей машины, поскольку универсальных инструкций на этот счет нет.

Если у вас механический привод, тогда:

Снимается стопорная скоба имеющегося регулятора;
Окручиваются крепежные винты с внутренней стороны двери;
Снимается само зеркало.

В случае с электроприводом все несколько иначе. Вам нужно:

поднять капот;
найти аккумулятор;
снять минусовую клемму с батареи;
отключить колодку с проводами;
снять обшивку с двери;
открутить крепежи зеркала;
снять элемент;
порадоваться результату.

Последний пункт особенно важен. Умейте хватить себя даже за небольшие достижения.

Образец заявки на получение ГЭН-147

Здравствуйте! Прошу выслать почтой России следующие нагревательные элементы:

ГЭН-147 – два комплекта

Мой адрес: индекс – 344113, Ростовская обл., г. Ростов-на-Дону, пр. Королева, д. 11. кв 23

Ефремов Дмитрий Сергеевич

Мобильный телефон: 8-904-147-92-75

Способ оплаты и сумма заказа будут указаны в ответном письме.

Технические характеристики подогрева зеркал ГЭН-147 Приора

При включенном зажигании в т. ч. и на заведенном двигателе включаю обогрев зеркал, стекол заднего и лобового, а так же выбираю направление потока воздуха кнопками на блоке управления «печкой», все отлично работает. После выключения зажигания и включения его вновь выбранная кнопка направление потока воздуха остается включенной, а кнопка обогрева стекол и зеркал выключенной. Эту кнопку приходиться включать в ручную, повторным нажатием. Это очень не удобно при автозапуске двигателя с брелка, например из дома: включаешь автозапуск, двигатель заводится, а обогрев остается выключенным. Но ведь выбранное направление воздуха остается на блоке управления.

Как сделать что бы при автозапуске, обогрев зеркал, стекол оставался включенным. Может реле какое то поменять или прошивать надо БК?

Другие способы и схема подключения

Наибольшей категорией автомобилей не имеющей подогрева зеркал, разумеется, представлены все наши отечественные модели автомобилей, поэтому самый актуальный вопрос на ваз 2112 как подключить подогрев зеркал, сейчас подскажем ответ. Итак:

Установка подогрева, является очень популярной разнообразия тюнинговых процедур, потому что она не составляет особого труда и поэтому доступна каждому желающему владельцу машины, схема подключения приведена на фото ниже

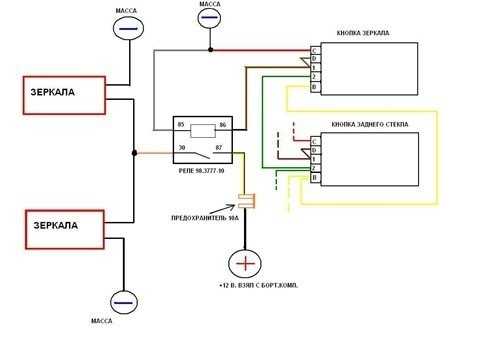

Электрическая схема подключения подогревающих элементов

Разумеется, когда срочно необходимо сделать подогрев, тогда покупка и установка новых зеркальных элементов, имеющих встроенный обогреватель, является наиболее популярным и чаще всех используемым вариантом

Установка подогрева зеркал на Лада Гранта своим руками — пошаговая инструкция

1. Первым делом необходимо демонтировать зеркало заднего вида. Для этого отгибаем зеркало и откручиваем защелки, расположенные по кругу.

2. Дальше демонтируем накладки зеркал. Защелки хорошо видны со стороны снятого зеркала.

3. После этого приступаем к снятию дверной карты. Здесь все просто, думаю, разберетесь. Кому все же необходима инструкция, читаем вот эту статью, в которой все подробно расписано.

4. В отверстие, в котором проложена проводка, просовываем провода питания нагревательного элемента.

5. Далее, необходимо разобрать соединительную колодку, скажу сразу — занятие не из легких. Протянуть проводку через колодку, а также резиновую гофру в салон — довольно сложно. Правда, если знать определенные секреты, можно существенно облегчить себе жизнь. Для этого потребуется круглый тонкий надфиль, которым очень удобно рассверлить отверстие колодки, в которое потом отлично пролезет «-» провод питания подогрева зеркал. То же самое проделываем с «+» проводом.

6. Далее протягиваем провод через резиновую гофру.

7. Минусовые провода подключаем к массовому винту возле блока предохранителей. Плюсовые провода подключил к держателю предохранителя, все посадил на термоусадку.

8. В пучке проводов находим два серых провода (первый идет к бензонасосу, второй питает обогрев заднего стекла, он то нам и нужен).

9. Соединяем держатель предохранителя, используя неразрывный зажим и необходимый нам провод. Устанавливаем в держатель предохранитель номиналом 15 А.

10. Производим подключение элементов к «мамам» на зеркалах, после чего подсоединяем зеркальные элементы с подогревом и устанавливаем накладку.

11. Сборка производится в обратной последовательности и только после проверки работоспособности подогрева зеркал.

Обогрев заднего стекла и зеркал заднего вида — общая информация, проверка исправности функционирования, восстановительный ремонт

Неисправность кнопки и проводки

После проверки и подтверждения исправности предохранителей, необходимо переходить к кнопке. Этот элемент также может выходить из строя. Проявление дефекта сопровождается отсутствием свечения светодиода. То есть, лампочка не будет включаться, и требуется ее замена. В этой ситуации проводится проверка напряжения на выводных контактах кнопки.

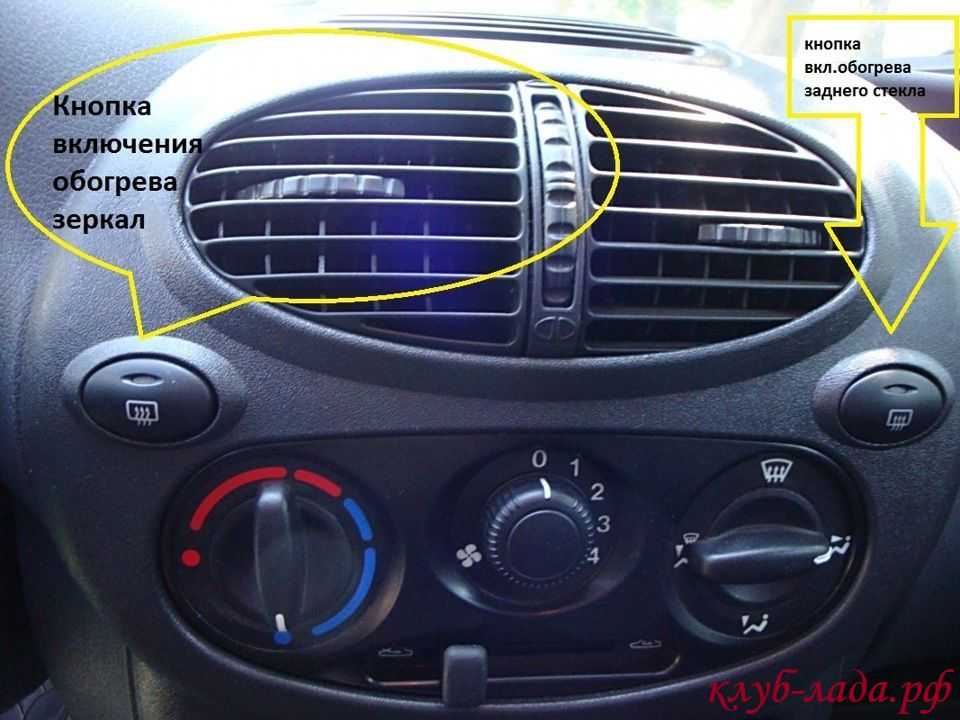

Порой возникает вопрос, где находится кнопка обогрева зеркал. Требуемый элемент может располагаться на блоке управления микроклиматом. Часто кнопка включения обогрева зеркал объединена с подогревом заднего стекла, тогда при включении будут работать две системы одновременно. Не исключены и ситуации разделения устройств, когда нужная кнопка располагается на водительской двери.

Как снять зеркало:

Регулировку нужно опустить вниз, что сопровождается появлением небольшой щели, позволяющей поддеть конструкцию и легко изъять ее.
Далее, отсоединяется разъем контактов, подключенных к подогреву. Достаточно их потянуть, особых усилий не требуется.

Проверка:

Используя мультиметр, определяем напряжение. При включенной кнопке показатель должен составлять 12–14В.
Проверка при помощи лампочки также предполагает подсоединение проводов к выводу. Если включить кнопку, лампочка будет гореть.

Проблемы системы обогрева, устранение неполадок

Если все возможные неисправности исключены, нужно обратить внимание на саму схему подогрева – нити накала, ведь они порой повреждаются. Здесь легко определить, когда и почему не работает обогрев зеркал

Проверка:

При подключении тестера определяется показатель сопротивления. Оптимальные параметры варьируются в пределах 10–30 Ом. О наличии дефекта свидетельствуют отсутствующие или завышенные показатели.
Проверка лампочкой предполагает разъединение цепи и последовательное подсоединение проводов. Полное отсутствие свечения может подсказывать о неисправности – система подогрева сгорела.

Другая характерная поломка предполагает отламывание контактов, соединений на медных площадках, которые должны фиксировать провода питания. В этом случае сами нити накала должны быть исправны.

Тогда для устранения дефекта достаточно будет припаять крепления контактов. Если проблема заключается в обрыве нити, при прохождении дорожки значения не высвечиваются. Значит, нужно найти обрыв и пропаять.

Процесс замены обогревательного элемента

Иногда выявляется полная неисправность элемента нагрева и восстановление невозможно. Необходима замена узла и новое устройство, выполненное в виде клейкой ленты, на которую нанесены дорожки – нити накала.

Как установить новый обогреватель:

работа начинается со снятия пластиковой защиты, для чего нужно разогреть поверхность, используя фен или горячую воду;
при постепенном отделении пластиковой рамы становится заметным мягкое покрытие, удерживающие нити накала;
под воздействием высоких температур покрытие также снимается;
взяв новый обогревательный элемент на боковое зеркало, обрезаем его до нужных размеров и наклеиваем на зеркальную поверхность, удаляя пузырьки воздуха;
для новых контактов нужно выполнить дополнительные отверстия;
затем снимается защита и наклеивается пластиковая рама с подходящими отверстиями.

Как разобрать зеркало (левое и правое) на автомобиле Приора — снятие и установка

Замена девайса, который установлен на машину комплектаций «Норма» или «Стандарт» на версию SE становится хорошим способом тюнинга. Для того чтобы разобрать эти приборы, придется разобрать обшивку салона. Работу проведите следующим образом:

Отверните саморезы, которые крепят обшивку передней стойки кузова.
Потяните часть обшивки к себе.
Деталь держится тремя болтами. Сначала опустите стекло, затем медленно отворачивайте болты, принимая отражательный элемент другой рукой.
Не дергайте устройство. Сначала отсоедините провода – должно проходить две колодки. Первая для обогрева, вторая – для регулировки положения.
Поставьте новую деталь вместо старой и закрепите ее болтами.

Подключение зеркал автомобиля Приора следует выполнить по следующей схеме:

зеленый провод подходит к черно-зеленому;
красный провод – к сине-красному;
синий провод подключить к черно-синему;
коричневый провод – к красно-синему (вторая колодка);
черный к черному проводу (вторая колодка; Это «минус» для повторителей и обогрева).

Если Вы меняете эту деталь зимой, когда температура внешнего воздуха опускается ниже нуля, придется аккуратнее обращаться с зеркальным элементом. Как только Вы его снимите, следует подогреть его, используя фен или тепловую пушку. Поверхность может покрыться сколами, «лопнуть», так что останется бесполезным. К замене придется приготовиться заранее, достав нужные инструменты.

Что потребуется

Чтобы сделать нагреватель потребуется всего лишь:

Нихромовая проволока;
Двухсторонний и обычный скотч;
Провода;
Герметик;
Паяльник;
Мультиметр;

Для нагревателя подойдет проволока сечением 0,4-05 мм, и длиной 1-1,3 м. Для нормального функционирования системы подогрева нужно, чтобы сопротивление куска проволоки составляло 12 Ом. Именно для этого и нужен мультиметр. То есть, взяли отрезок на 1,5 метра, замерили сопротивление. Если оно превышает указанное значение – отрезаем 10 см, и снова проводим замер. Таким образом подбираем нужный отрезок.

Дополнительный монтажный блок Приоры

F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
F3 (15 А) – предохранитель бензонасоса Приора;
K1 – главное реле;
K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Многие автовладельцы, если не работает обогрев зеркал, игнорируют проблему и не предпринимают каких-либо шагов по ремонту. Считается, что без этой опции можно обойтись, ориентируясь по зеркалу заднего вида или протирая поверхность вручную. Но такой подход — ошибка, ведь наличие подогрева выручает в следующих случаях:

Образование на поверхности корки льда (при минусовой температуре).
В дождливую погоду, когда зеркало запотевает или покрывается слоем мелких капель.

Причина бездействия — в неумении и незнании причин неисправности, а также принципов ремонта обогрева зеркал. Что делать, если устройство не работает? Какой инструмент может потребоваться? Ниже смотрите видео «Ремонт обогрева зеркала заднего вида»

Первый этап ремонтных работ — подготовка необходимого инструмента. Здесь потребуется мультиметр или автомобильная лампочка на 12 Вольт для проверки напряжения. Также потребуется отвертка, паяльник, предохранители для замены и изолента.

Как проверить предохранитель?

Если не работает обогрев зеркал, начните с проверки питающей цепи. Зачастую, причина неисправности банальна — перегорание вставки плавкой. Именно с нее необходимо начать. Предохранитель, через который питается обогрев заднего стекла и зеркал, как правило, находится в специальном блоке (под торпедой с правой стороны). Чтобы точно узнать расположение устройства, прочтите мануал к автомобилю.

Если найти нужный предохранитель так и не удалось, проверьте все. Контроль исправности вставки плавкой производится, с помощью тестера. Для этого, прикоснитесь ко входу и выходу предохранителя щупами мультиметра. Предварительно переведите переключатель в режим измерения сопротивления. Если при проверке прибор показывает около «нуля» Ом, значит, изделие исправно. В противном случае, можно говорить о перегорании предохранителя.

При отсутствии мультиметра, воспользуйтесь альтернативным способом. Если корпус прозрачный, проверьте целостность нити накала на свет (ее повреждение несложно увидеть). Для предохранителей с непрозрачным кожухом, такой вариант не пройдет.

Как проверить кнопку и проводку

В случае, когда рассмотренная проверка не помогла выявить дефект, осмотрите кнопку включения. Бывает, именно она выходит из строя и становится причиной поломки

Если не работает обогрев зеркал, обратите внимание на встроенный в кнопку светодиод. Его свечение, как правило, свидетельствует о работоспособности кнопки

Следующий этап — проверка целостности проводки, для чего придется снять нужное боковое зеркало. После демонтажа, взору отрывается группа контактов, подключенных к подогреву. Действуйте так:

Отбросьте контакты (как правило, они легко снимаются — достаточно их слегка потянуть).
Включите кнопку обогрева и проверьте, что в ней заработал светодиод.
Измерьте напряжение (нормальный уровень — 12-14 В).
