Как заменить глушитель «Лада Калина» своими руками

Прежде чем говорить о замене глушителя, нужно правильно подобрать модель. Устройство подбирается под кузов автомобиля. При этом лучше всего приобретать «глушак» не на авторынках, а в специализированных магазинах. На рынке можно купить модель от 500 рублей, но навряд ли она прослужит долго. Когда как в автомагазине можно подобрать алюминиевый или нержавеющий корпус глушителя от 1000–1500 рублей и быть уверенным в долгом сроке его службы. Обычно оригинальные элементы выхлопной системы служат на протяжении 50 тысяч километров пробега.

Для успешного выполнения всех процедур лучше всего сразу же подготовить следующие инструменты:

смазочную жидкость WD-40;
два рожковых ключа на 13;
молоток;
отвёртку с плоским лезвием.

Процедура демонтажа

Снятие резонатора и «глушака» может считаться самой трудозатратной частью всей процедуры замены. Сложность определяется тем, что бывает очень трудно отсоединить элементы выхлопной системы друг от друга:

Первым делом нужно поддомкратить заднюю часть автомобиля или загнать его на яму.
После чего потребуется найти соединительный хомут, который соединяет глушитель и резонатор. Снять хомут будет трудно, так как болтовые соединения из-за постоянного прогрева прикипают к металлическим конструкциям.
Лучше всего сначала промазать все соединения смазочной жидкостью и после этого приступать к снятию.
После демонтажа резонатора нужно снять сам глушитель.
Он обычно легко снимается, так как к днищу машины крепится посредством резиновых подвесок.

С нового изделия рекомендуется сразу же снять все наклейки и обёртку

Таким образом, снятие глушителя может занять около 20–30 минут, в зависимости от сложности откручивания болтов резонатора. При этом все соединительные элементы и уплотнители также нужно снять — их дальнейшее использование на новом устройстве невозможно.

Как поменять уплотнители, резинки и гофру

В вопросах смены уплотнительных колец и резинок на глушитель проблем обычно не возникает. Все комплектующие можно приобрести вместе с устройством и надеть резинки на место старых.

Резинка для глушака стоит недорого и меняется за минуту

Более сложной процедурой считается замена гофры. К тому же, не всегда автовладелец имеет под рукой сварочный аппарат и умеет на нём работать.

Чтобы поменять гофру на ещё рабочем глушителе, необходимо выполнить следующие действия:

Болгаркой спилить остатки старой гофры (разумеется, перед этим глушитель нужно будет снять).
На новой гофре выполняются аккуратные подпилы на тех местах, к которым будут стыковаться трубы.
Гофра натягивается на место и с двух сторон обязательно фиксируется хомутами.
«Глушак» устанавливается под днище.

Такой упрощённый способ замены гофры считается довольно практичным, хотя, разумеется, сварочные работы сделали бы замену более долговечной.

Элемент гофра увеличивает срок службы глушителя

Меняем глушитель своими руками

Работы по замене устройства и его установке на разные модели авто мало чем отличаются. Разве что для разных модификаций потребуются и разные детали. Так, на Калину седан понадобится модель 1118, а на Калину хетчбэк — 1117 (по номеру вазовского индекса: ВАЗ-1118 и ВАЗ-1117).

Для переустановки необходимо подготовить:

смазку вида WD-40;
ключи на 13;
молоток или плоскую отвертку;
новый глушитель.

После того как нужные инструменты найдены, можно приступать к замене глушителя Калины.

Изношенная и новая детали

Самой сложной частью этой работы является демонтаж устройства, а не установка нового. Если не получается снять деталь с помощью молотка, надо взять отвертку. Если и ей не получается — тогда зубило и т. д. Необходимо опробовать все методы.

Первым делом нужно найти хомут, который соединяет глушитель с резонатором. Его следует снять, но сделать это сразу тяжело: болты прикипают и не откручиваются. Их надо смазать и подождать 10-15 минут, а затем уже приступать к работе. Ключи лучше использовать подлиннее, так как в этих местах гайки открутить весьма сложно.

После того как хомут демонтирован, следует снять глушитель Лада Калина с резиновых подвесов. Их всего 2: один расположен около самого днища машины, а второй — около края глушителя. После этого устройство можно вынимать.

Для того чтобы установить новый глушитель, нужно проделать все вышеописанные действия в обратном порядке. В случае надобности следует поменять подушки на новые. Следует убедиться в том, что элементы, входящие в выпускную систему, не соприкасаются с элементами кузова при колебаниях, иначе при езде будет стук. Наклейки, ценники, маркировки и т. п. лучше предварительно удалить, ведь под ними глушитель может загнить.

Устанавливая новый глушитель, не забудьте поставить обратно уплотняющее кольцо. Хорошо, если кто-то будет толкать глушитель вперед, чтобы облегчить надевание хомута. Вся операция замены устройства на Калину не должна занять более получаса.

Отличия между запчастями

материал. Оригинальная запчасть изготовлена из алюминия или стали нержавеющего типа. Выполненное из нержавейки изделие будет довольно сложно найти, они часто делаются на заказ. Если глушитель изготовлен из любого другого материала, это — подделка;
цена. Стоимость оригинальной комплектующей оценивается в тысячу рублей и выше, тогда как подделки могут стоить дешевле;
вес. У оригинала он выше, нежели у подделки, так как настоящая модель снабжается утолщенными стенками, а также содержит звукоизолирующий слой;

Отличие глушителя Калины седана, универсала и хэтчбека состоит в том, что в первой и второй модели трубка изделия изогнута, а последняя модель снабжена глушителем с ровными входной и выходной трубами.

Важные моменты при замене резонатора

Спустя некоторое время эксплуатации каждый владелец практичной Лада Калина сталкивается с потребностью замены компонентов выхлопного контура, требуется замена резонатора, реже замена глушителя. Конечно, никто не отменял вариант выполнения ремонтной процедуры в условиях автосервиса, однако резонатор относится к таким изделиям, которые доступны для собственноручной замены.

Для выполнения всего перечня ремонтных манипуляций от владельца не требуется привлечение специальных инструментальных средств и приспособлений.

Достаточно будет обзавестись:

проникающим веществом WD-40, потребным для обработки коррозирующих стыковых участков резонатора и его крепежных элементов;
парой ключей идентичного типоразмера (на «13»), только один из них потребуется накидной, а в качестве второго нужно привлечь головку в комплекте с воротком;
молотком.

Основной причиной, побуждающей владельца Лада Калина приступать к замене резонатора, является прогрессирующая коррозия. Здесь потребуется заменить не только сам компонент системы выхлопа, но и его крепеж (хомуты), поскольку они также подвержены интенсивной коррозии и окислению ввиду места своего расположения.

Резиновые подвески резонатора к кузову также рекомендуется заменить, поскольку со временем происходит их затвердевание и растрескивание, в связи с чем, возможны порывы и выхлопная система перестает работать.

Временить с заменой резонатора не рекомендуем, поскольку роль его в системе выхлопа достаточно важная, а стоимость не способна нанести владельцу LADA Kalina финансового фиаско (1-4 тыс. руб.).

Невзирая не достаточно внушительное количество предложений резонаторов на рыночном поприще, отыскать действительно качественное изделие весьма непросто. Напомним, что для LADA Kalina в кузове седан или универсал резонаторы предлагаются с гофрированным компонентом. Выбирать рекомендуем изделие из нержавеющей стали.

Специалисты рекомендуют склоняться к замене резонатора спустя каждые 20 тыс. км. Как правило, к этому моменту изделие проявляет себя нарушениями в работе, связанными с началом проникновения в салон побочных низкочастотных звуков. А если все запустит, то потребуется и замена глушителя.

Теперь предостережем владельцев от соблазна приобретения дешевых вариантов сомнительного происхождения. Такие резонаторы смогут огорчить спустя 1000-1200 км.

Рёв, стрельба, конденсат и другие поводы заглянуть под машину

Обнаружить проблемы с глушителем легко. Трудно не заметить посторонние звуки, доносящиеся из-под машины, или резко изменившиеся тональность и громкость отклика на нажатие газа. Нередко можно заметить жидкость, вытекающую или даже брызгающую из выхлопной трубы. Всё это признаки неисправностей, но все ли они говорят о проблемах именно в выхлопной системе?

Жидкость в глушителе

Жидкость, капающая из выхлопной трубы — распространённое явление. Однако стоит различать, какая именно это жидкость. Если это вода, в этом нет ничего страшного. При изменении температуры среды влага из воздуха конденсируется на поверхностях глушителя. В случае использования стального глушителя, это может привести к коррозии, но обычно в выхлопной системе «Приоры» используется алюминизированная сталь или нержавеющая, а значит, ущерб от воды будет минимальным. В случаях сильного скопления воды бывалые автомобилисты обычно сверлят в «бочонке» глушителя дренажное отверстие.

В случае чрезмерного скопления воды в глушителе, зимой можно столкнуться с обледенением выхлопной трубы

Если же из выхлопной трубы капает тосол, неисправность стоит искать не в глушителе, а в двигателе. Причина может быть в износе прокладки головки блока цилиндров, а также в разгерметизации самого блока. Тосол в выхлопной трубе — симптом серьёзных проблем, и при его обнаружении стоит безотлагательно провести диагностику двигателя.

Хлопки и выстрелы из выхлопной трубы

Хлопки, доносящиеся из глушителя, сигнализируют о наличии неисправности. Однако это тоже неисправность двигателя, а не выхлопной системы. Выстрелы или хлопки из выхлопной трубы говорят о том, что смесь воздуха и бензина не догорает в блоке цилиндров, а значит, услышав их, стоит проверить свечи и свечные провода, а также исправность газораспределительного механизма. Проблемы со сгоранием смеси не являются симптомом поломки глушителя, однако могут стать её причиной.

Статья в тему: Что такое типтроник в автомобиле

Видео: так звучат хлопки из глушителя

Стук из-под машины

Стук из-под днища машины во время езды или дребезжание от вибраций — явление неприятное. Глушитель может задевать бензобак или днище кузова. Возможных причин этому несколько.

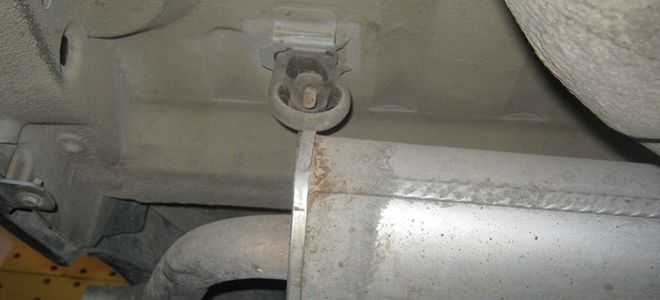

В первую очередь проверьте резиновые подвески глушителя. Их износ приводит к расшатыванию всей выхлопной системы. Эти крепления продаются в большинстве магазинов автозапчастей. Их цена обычно не превышает 100 рублей за одну штуку. Замените подвески на новые, и стук прекратится.
Стоит проверить, не расшатан ли хомут, соединяющий основной глушитель и дополнительный. При необходимости следует заменить болты и гайки крепления. Для замены лучше всего использовать крепёж из термостойких материалов.
Использование неправильной модели глушителя с изгибами труб, отличающимися от оригинальной запчасти, может привести к возникновению контакта между выхлопной трубой и разными узлами автомобиля: корпусом, бензобаком и даже подвеской. Будьте внимательны при выборе глушителя.

Занизил машину — стучит глушитель

При установке на «Приору» короткоходной подвески любители тюнинга нередко сталкиваются с ситуацией, когда балка подвески, переместившаяся ближе к корпусу, начинает задевать глушитель. Решить эту проблему можно сменив подвески глушителя на новые, более подходящей формы.

Громкий рёв на оборотах

Если выхлопная система автомобиля теряет герметичность, она не может эффективно снижать громкость выброса отработанных газов. Выхлоп в таком случае зачастую приобретает «псевдоспортивное» звучание. Поэтому, если глушитель зарычал, стоит искать в нём брешь. Она может быть на корпусе глушителя или на трубах. Имеет смысл проверить соединения и их крепления. Если металл, из которого изготовлен глушитель, невысокого качества, выхлопная труба может прогореть и от температуры. Свой вред выхлопной системе наносят время, коррозия и качество отечественных дорог.

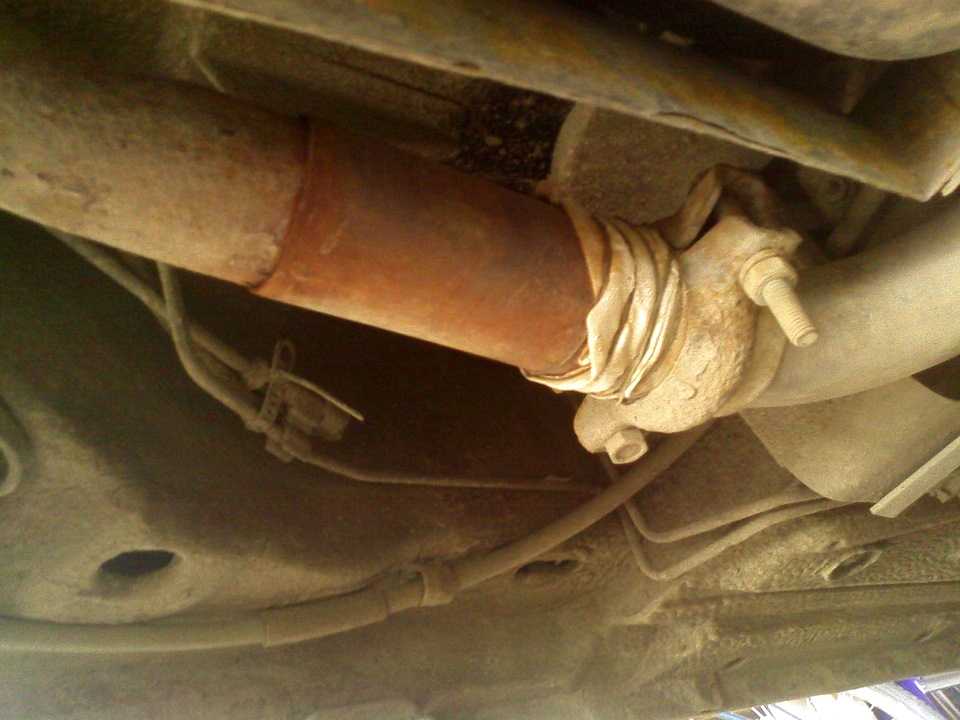

Под воздействием давления и температуры могут образоваться пробоины

Прогоревший или пробитый глушитель проще всего заменить. Если разгерметизация произошла в месте стыков, можно ограничиться заменой уплотнительного кольца и необходимых деталей крепежа.

Процесс замены глушителя

Итак, для того, чтобы заменить глушитель на Калине потребуется инструментарий, а именно: ключ или головка на 13 и средство ВД-40. Теперь, когда все подготовлено можно приступить непосредственно к ремонту:

Заезжаем автомобилем на яму, эстакаду или подъемник.
Находим стяжной хомут средней части выхлопной системы и глушителя.

Скоба крепления средней части трубы и глушителя Калина
При помощи 2-х ключей на 13 раскручиваем болты, которые удерживают хомут.
Демонтируем хомут и рассоединяем трубы.
Снимаем глушитель с 2-х резиновых креплений.
Аккуратно вытягиваем трубу.
Сборка проводится в обратном порядке.

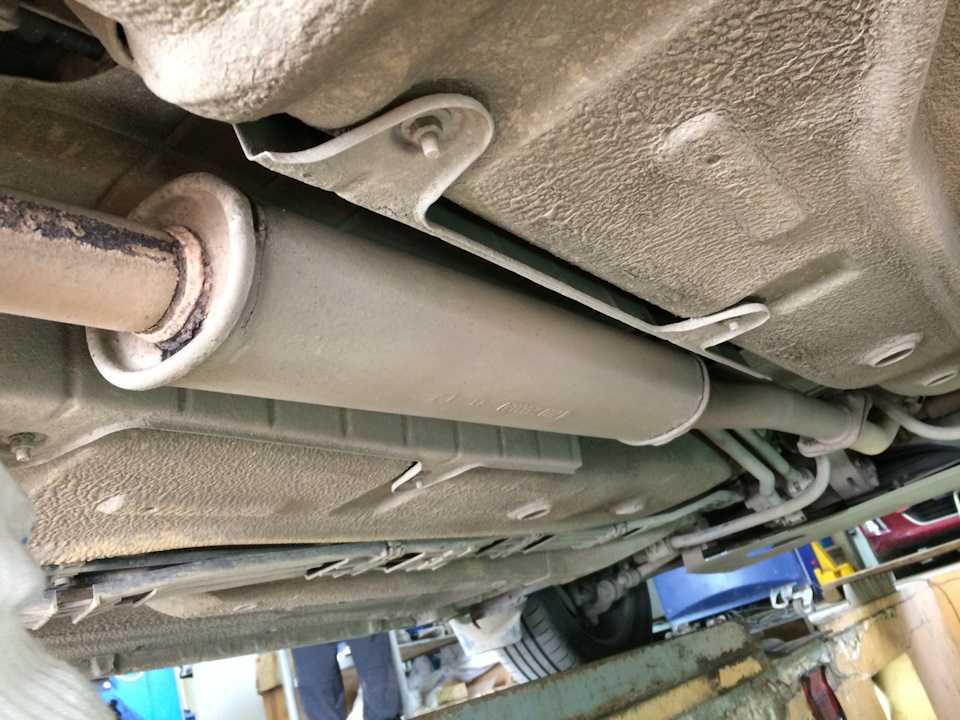

Вид снизу установленного нового глушителя Калина

Вид вдоль установленного нового глушителя на Калине

Установленный новый глушитель на Калину

Теперь новый глушитель установлен, и можно радоваться тихой и бесшумной езде.

Сравнение использованного глушителя и нового на Калину

Причины выхода из строя

Коррозионное повреждение глушителя Калины

Полный вид глушителя ВАЗ 1118 Калина

Отломалась труба глушителя

Причин для выхода со строя глушителя на калине не много, но их необходимо знать каждому владельцу. Итак, рассмотрим, основные из них:

Повреждение структуры элемента вследствие коррозионных повреждений.
Разрыв или деформация глушителя после ДТП.
Повреждение нижнее части глушителя вследствие наезда на препятствие.

Вот и все основные причины, которые способствуют тому, что узел требует замены.

Описание конструкции системы выпуска отработавших газов Lada Kalina 1117 2004 — 2013

Система выпуска отработавших газов: 1 — теплозащитный экран; 2 — уплотнительная прокладка; 3 — катколлектор; 4 — датчик концентрации кислорода; 5 — металлокомпенсатор; 6 — резиновые подушки; 7 — дополнительный глушитель; 8 — основной глушитель; 9 — уплотнительное кольцо; 10 — хомут.

Система выпуска состоит из выпускного коллектора, выполненного заодно с каталитическим нейтрализатором (катколлектором), дополнительного и основного глушителей и соединяющих их труб.

Катколлектор с датчиком концентрации кислорода

В верхней части катколлектора (до нейтрализатора) установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). На автомобилях, соответствующих нормам концентрации вредных веществ Euro-3, применяются два датчика концентрации кислорода: второй — диагностический—установлен после нейтрализатора в нижней части катколлектора. Каталитический нейтрализатор отработавших газов предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов.

На автомобиле установлен нейтрализатор с металлическим носителем. Он состоит из множества сот, изготовленных из гофрированной фольги и покрытых катализаторами дожига. Проходя через соты нейтрализатора, оксид углерода превращается в малотоксичный углекислый газ, а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90-95%.

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем — контроллер, определяющий количество подаваемого топлива в зависимости от показаний датчика концентрации кислорода.

При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.

Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания. При пропусках искрообразования несгоревшее топливо, попадая в нейтрализатор, догорает и закоксовывает соты, что может привести к полной закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Контроллер имеет функцию защиты нейтрализатора от пропусков зажигания, которые могут быть обнаружены в одном или двух цилиндрах одновременно. При этом контроллер отключает подачу топлива в эти цилиндры, а сигнализатор неисправности системы управления двигателем, расположенный в комбинации приборов, загорается в мигающем режиме. В этом случае необходимо прекратить движение, остановить двигатель, попытаться найти причину и устранить неисправность. Если этого сделать не удается, необходимо отбуксировать автомобиль до ближайшей станции технического обслуживания.

Глушители и катколлектор — неразборные узлы, при выходе из строя должны заменяться новыми. Между катколлектором и головкой блока цилиндров установлена металлоармированная термостойкая прокладка (общая для катколлектора и впускной трубы).

К катколлектору на трех шпильках крепится труба дополнительного глушителя. Соединение уплотнено термостойкой прокладкой. В трубу дополнительного глушителя встроен металлокомпенсатор. Он уменьшает передачу колебаний силового агрегата на систему выпуска отработавших газов.

Задняя часть трубы дополнительного глушителя соединена с трубой основного глушителя шарнирно. Между их фланцами находится металлическое кольцо со сферической наружной поверхностью. Внутренняя поверхность фланцев — также сферическая, сами фланцы стянуты хомутом.

На кузове, над дополнительным глушителем и металлокомпенсатором, установлены теплозащитные кожухи. Система выпуска подвешена к кузову на четырех резиновых подушках.

Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений.

Из чего состоит глушитель

Основная часть выхлопной системы служит для поглощения шумов. На автомобиле «Лада Калина» эту функцию берёт на себя труба, в составе которой непосредственно сам глушитель и его резонатор.

Утолщение — это резонатор, окончание — непосредственно сам глушитель

У трубы полностью герметичный корпус, который изготавливается закатным способом, то есть без применения сварочного аппарата. Благодаря этому глушитель долговечен и не поддаётся коррозии. А резонатор, который также находится в трубе, представляет собой несколько замкнутых камер. Эти камеры между собой соединяются небольшими трубками, в которых есть отверстия. Благодаря такому строению резонатор может быстро сглаживать все акустические колебания. В последних модификациях «Лады Калины» резонатор изнутри прокладывается звукопоглощающим материалом.

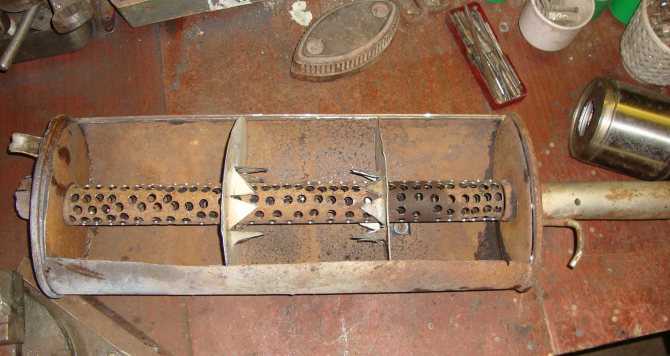

Трёхкамерное устройство позволяет уменьшать уровень шума в автомобиле

К сожалению, качество глушителей для «Калины» оставляет желать лучшего. Зачастую срок их службы не превышает 40–50 тысяч километров пробега. Поэтому автовладельцу приходится задумываться о том, какой «глушак» выбрать. На сегодняшний день механизмы для «Лады Калины» представлены по самым разным ценам — от самых дешёвых до дорогих. Однако лучше ориентироваться в мире автозапчастей по следующим параметрам:

материал глушителя: оригинальные запчасти выполняются из нержавеющей стали или алюминия, они прослужат максимально долго и обеспечат качественный отвод выхлопов;
стоимость: не стоит приобретать устройство ниже отметки в 1 тыс. руб.;
вес: оригинальный и качественный «глушак» будет весить больше, чем подделка, так как камеры снабжаются утолщёнными стенками и звукоизолирующими материалами.

Основные неисправности и очередность выполнения работ по замене глушителя

К основным неисправностям глушителей Лада Калина следует отнести:

прогорание гофры глушителя;
неисправности катализатора;
прогорание прокладки;
обрыв резиновых пристяжек и т.д.

Однако главным и определяющим дефектом остается прогорание глушителя. Поэтому мы изучим вопрос замены глушителя Лада Калина своими руками, предварительно подготовив к этому слесарные инструменты и сам автомобиль. При подготовке транспортного средства к ремонту подбираем площадку без наклонов и устанавливаем авто в режиме стояночного тормозного устройства и включенной первой скорости.

Очередность проведения работ при демонтаже глушителя на Лада Калина:

Подготовив необходимый инструмент для проведения ремонта, демонтируем хомут, стягивающий трубу глушителя в месте соединения с резонатором. Эта операция проводится при помощи пары ключей на «13», можно для комфортности подобрать головку с воротком и накидной ключ.
Бывает так, что гайки крепления «глушака» прикипели к основе и их очень трудно отвинтить даже при помощи специальных жидкостей. Когда уже нет надежды на благополучный демонтаж изделия, проще подготовить новый крепеж, а старые гайки необходимо срезать «болгаркой».
После демонтажа стягивающего хомута необходимо слесарным молотком нанести несколько несильных ударов по длине окружности изгиба глушителя для облегчения полного снятия изделия. После этого руками надавить на глушитель в противоположную от хода движения транспортного средства сторону.
Затем снимаем резиновые пристежки по бокам изделия.
Демонтируем «глушак», отставляем негодную деталь в сторону и устанавливаем новую деталь, причем делаем все по принципу «от обратного».

Технологическая операция занимает всего пару часов времени, после чего автомобиль вновь готов к эксплуатации.

Обычно глушители выдерживают довольно длительный срок эксплуатации. На моей памяти было много машин, и практически у всех срок службы глушителей был одинаковый. К примеру, на «Двенадцатой» мы заменили его примерно в 50 000 км, а на Семерке совсем недавно прогорел резонатор, когда пробег был 60 000 км. На Калине пока чуть больше 40 тысяч накатал, но слава Богу, пока все отлично и признаков прогорания нет.

Сразу скажу, что снимать и ставить обратно на примере Калины и не хотел, просто по предыдущему опыту покажу, как выполняется данная процедура, но с фотографиями на примере своего универсала. Просто наглядно покажу, что и где нужно снять и открутить.

Итак, для выполнения этого ремонта, вам понадобится:

Смазка WD-40 или ее аналоги, типа всевозможных жидких ключей
Ключи на 13, желательно накидной и головка с воротком
Молоток (не всегда может понадобиться)

Сначала покажу где находится хомут, соединяющий резонатор и глушитель, так как именно его необходимо будет открутить.

Первым делом обязательно нанесите смазку на болты и гайки крепления хомута, так как они прикипает основательно и открутить в некоторых случаях его просто невозможно. Спустя минут 10 открутите гайки. С одной стороны можно полностью, а вторую просто слегка отвернуть.

После этого отводим хомут в сторону и теперь можно небольшими стуками по изгибу глушителя, сбить его с места соединения с резонатором. Зачастую проблем на этом шаге не возникает и он легко сбивается или даже снимается без лишних усилий.

После этого необходимо освободить глушитель от крепежа, снять его с резинок, которые его держат. Всего их две. Первая находится около задней балки. Более наглядно показано на фото ниже:

А вторая в задней части автомобиля, практически у выхлопной трубы. Ее местоположение тоже показано на снимке:

После проделанных действий можно спокойно и без препятствий снимать глушитель и производить замену на новый. Установка происходит в порядке обратном снятию. Цена данной детали в магазинах автозапчастей примерно составляет 1050 рублей.
