Ваз 2110 монтажный блок предохранителей схема

Причины преждевременного выхода из строя предохранителей

Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики,
Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания,
Механическое повреждение, авария, удар, столкновение,
Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока,
Короткое замыкание в цепи электрического питания,
Воздействие лучей ультрафиолета.

Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.

В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.

Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.

В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

Фигурной
крестовой отверткой выкрутите защелку у переднего края панели.
Переверните
плату.
Отсоедините
фишки контактов.
Извлеките
блок наружу.

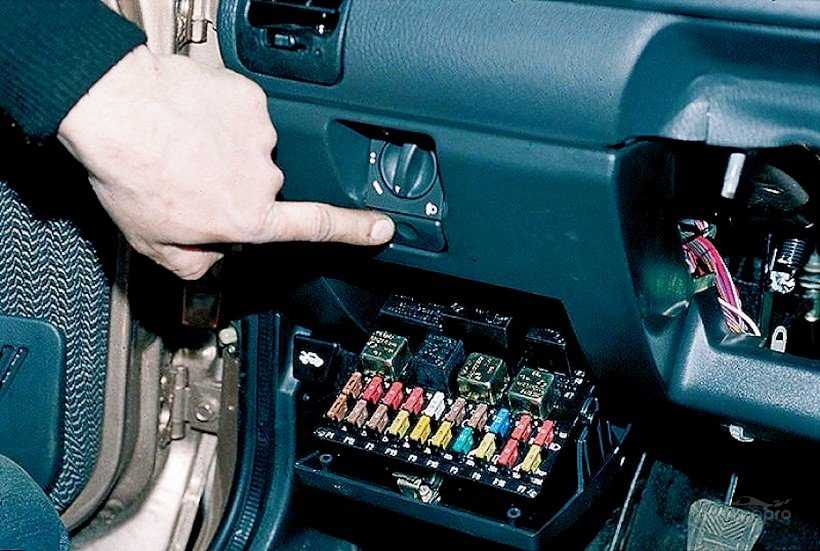

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего «семейства». Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
«родственных» моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

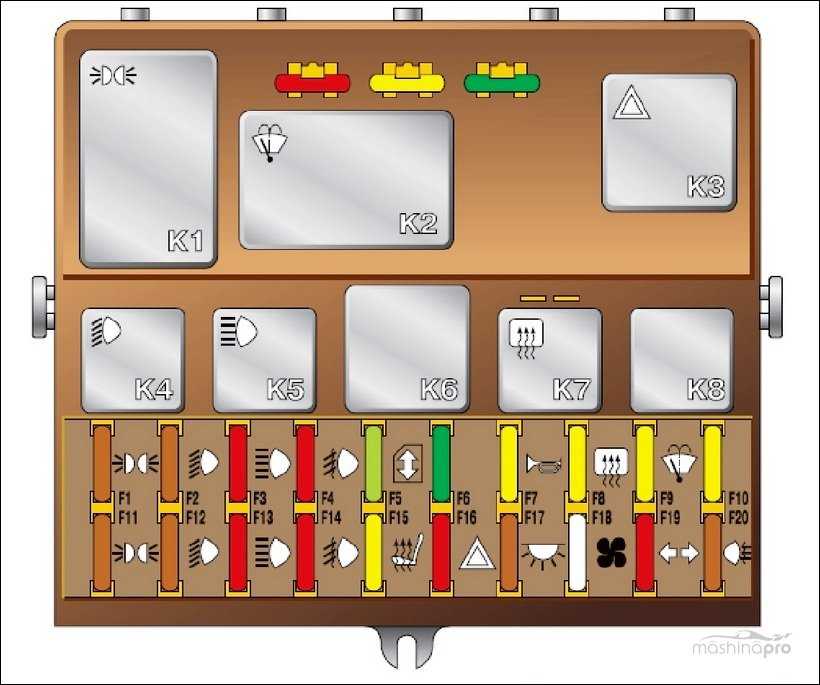

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
«прозвонить» элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Причины выхода из строя катушки зажигания

Рассмотрим причины выхода из строя катушки зажигания.

Естественный износ

Как и все электрические и электронные компоненты, катушка имеет определенное время безотказной работы. Средний срок службы катушек зажигания составляет примерно семь-десять лет эксплуатации, или 150 000 — 200 000 000 километров. Устройство используется в экстремальных условиях с большим перепадом температуры, влажности, возможностью попадания влаги, грязи, посторонних жидкостей. В этом случае через первичную обмотку протекают большие токи, а во вторичной обмотке формируется импульс высокого напряжения.

Электрический пробой

Давайте выясним, почему это влияет на катушку зажигания. Во-первых, со временем из-за действия высоких перепадов температур диэлектрическая изоляция трескается и влага из соли, являющейся проводником, может попасть в микротрещины. Для напряжений выше 15000 вольт, образующихся во вторичной обмотке, чистая недистиллированная вода также действует как проводник. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновая изоляция наконечников высоковольтных кабелей, особенно сомнительного производства. Перекрытие под высоким напряжением может привести к установке ненормальных высоковольтных кабелей, которые не имеют резистора, ограничивающего распределенный ток. Разрыв может произойти из-за сильного загрязнения, переувлажнения. Даже в случае разовой поломки происходят необратимые изменения конструкции, дальнейшие операции проводить не рекомендуется.

Перегрев

В некоторых автомобилях катушки зажигания устанавливаются непосредственно над двигателем или рядом с ним. При отсутствии доступа воздуха к их конструкции для естественной вентиляции (это возможно при установке дополнительного оборудования) устройство может перегреться и выйти из строя.

Механическая нагрузка.

Сборка катушки должна быть плавной. Некоторые автолюбители пренебрегают этими требованиями, «вешаясь» на самодельные конструкции.

Износ свечей, высоковольтных проводников

Несмотря на то, что в цепи есть ограничивающее сопротивление, износ свечей зажигания и высоковольтных проводов может вызвать в них электрический сбой. Тогда ток нагрузки увеличивается, катушка может перегреться.

Неисправность реле регулятора напряжения генератора

Иногда приводит к повышению напряжения бортовой сети автомобиля, выходу из строя электронного усилителя (переключателя).

Неисправность контактной группы замка, электронного коммутатора

Если во время стоянки катушка постоянно запитана напряжением +12 Вольт, в случае аномального замыкания контактной группы замка устройство может перегреться и выйти из строя. Такая же ситуация возможна в случае неисправности выключателя.

Чтобы предотвратить преждевременные выходы из строя, следует максимально устранить все возможные причины неисправности катушки зажигания в автомобиле.

Проверка напряжения на обмотках катушки

Проблемы с центральным замком у сигнализаций StarLine при управлении с брелока

Центральный замок с прямым управлением актуаторами

Если сигнализация распознает команды с брелка, значит не срабатывает центральный замок. Классическая установка на старые или дешевые машины – это прямое силовое управление актуаторами, которые устанавливаются вместе с сигнализацией и управляются встроенными в нее силовыми реле. Каждый такой актуатор – это компактный электромотор, связанный шестерней с зубчатой рейкой. В зависимости от направления тока в обмотке двигателя рейка перемещается в том или ином направлении, толкает или тянет тягу кнопки блокировки дверей.

Для управления актуаторами центрального замка используются два реле с нормально замкнутыми и нормально разомкнутыми контактами. В состоянии покоя оба вывода электромотора нормально замкнутыми контактами замкнуты на массу, ток не течет, сама проводка безопасна, так как не под напряжением. Когда сигнализация подает импульс на открытие или закрытие двери, одно из двух реле перебрасывает общий контакт на нормально разомкнутый, соединенный с постоянным плюсом через предохранитель. Так как на каждом реле предохранитель в цепи «плюса» свой, при повреждении проводки (обычно в местах протяжки через стойки в дверь) возникает одна из двух типичных неисправностей:

Провод перебит: одна из дверей не открывается и не закрывается, остальные работают нормально. Чаще страдает проводка, идущая в водительскую дверь – здесь вероятность перелома по изгибу или перебития стеклоподъемником неправильно проложенного провода наиболее велика.
Провод закорочен на массу (об острую кромку, механизмом стеклоподъемника и так далее) – как только подается команда на открытие или закрытие, в цепи этого провода выбивает предохранитель. При этом вторая цепь работает штатно, так как для нее на поврежденном проводе все равно нужна масса независимо от того, откуда она получена – с контактов реле или через прямой контакт провода с массой. То есть, если внезапно двери перестали работать в одну сторону,например, не открываются, но работают в другую, закрываются, то необходимо проверять проводку, затем менять 15-амперный предохранитель в жгуте 6-контактного силового разъема центрального замка, подключенного к сигнализации. В некоторых случаях один из предохранителей вылетает и без повреждений проводки, если движение актуатора затруднено (замерзание замков зимой), так как ток, потребляемый заторможенным двигателем, выше, чем при его работе.

Штатный центральный замок без кнопки блокировки дверей

Если в автомобиле присутствует штатный центральный замок, но в салоне нет кнопки ручной блокировки/разблокировки дверей, то управляющим элементом служит актюатор (или, как часто бывает в корейских автомобилях, выключатель) внутри водительской двери.

Топливная система.

Если стартер в машине крутиться в полную силу и в системе зажигания наблюдается (есть) хорошая искра, то возможные проблемы с запуском двигателя могут быть связаны с топливной системой.

Если Ваш автомобиль оборудован электронным впрыском топлива, то несколько ее подсистем могут конкретно стать причиной отказа запуска силового агрегата.

Правда здесь надо отметить, что в большинстве таких случаев Вы просто не сможете сами самостоятельно продиагностировать всевозможные электронные системы и подсистемы, которые действительно могут являться той причиной отказа запуска мотора. Дело вот в чем, для этой проверки необходимо специальное диагностирующие оборудование, которое есть только в автосервисах или в дилерских центрах обслуживания автомобилей.

Правда существуют некоторые моменты, когда Вы можете сами самостоятельно в условиях гаража проверить определенные подсистемы. И все это благодаря некоторым и определенным способам такой проверки, Хотя Вы и не найдете конкретную причину поломки, но в любом случае Вы существенно сузите область поиска этой неисправности, на чем сэкономите для себя не малые деньги при поездке в автосервис на электронную диагностику автомобиля.

Например, проверить поступление электрического тока на положительном проводе, который питает сам топливный насос. Для этого понадобиться электрический тестер. Перед проверкой убедитесь, что положение ключа зажигания находится в положение «On»(«Вкл»). Если тестер покажет, что ток на насос поступает, то переходите к следующему шагу поиска неисправности. Если же ток отсутствует и не поступает, то Вам необходимо проверить предохранитель. Если и предохранитель находится в исправном состоянии, то проблема запуска мотора в самом реле топливного насоса. Замените это реле на новое.

Все эти элементы в машине Вы можете легко сами проверить и при необходимости заменить их самостоятельно, конкретно с помощью повседневных авто-инструментов. К сожалению существует много и других топливных электронных систем, которые без применения специального оборудования проверить просто не получиться. Поэтому запомните дорогие наши автомобилисты, чтобы сделать электронную диагностику автомобиля, лучше всего доверится конкретно профессионалам и обратиться в автосервис.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

перегоревший предохранитель;
неисправный датчик;
перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.

Также причиной могут являться поврежденные провода, особенно это будет заметно при перегорании только что замененного плавкого предохранителя – значит, провод перетерся, и есть контакт на массу. При перегорании предохранителя без нажатия на педаль тормоза – поврежден провод до датчика, а при перегорании после нажатия – поврежден провод после датчика. При отсутствии напряжения, возможно, провод просто перебитый и не замыкает на массу

При поиске неисправности следует особое внимание обратить на места сгибов и возможные участки повреждения проводов

Следующая причина неполадок – это перегоревшие светодиоды в фонаре стопового света, бывали случаи, когда перегорали сразу обе. Для замены лампочек необходимо снять плату фонаря, сдавив ее с боков и немного потянув на себя. Далее следует визуально осмотреть лампочки, возможно, визуальный осмотр уже ответит на вопрос о причине неработающего стопового сигнала. После этого следует заменить старые лампы новыми.

Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.

Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.

Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.

Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.

К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
К2 – корпус релейного устройства, регулирующего работу дворников;
K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
К4 – корпус релейного устройства, включающего фары ближнего освещения;
К5– корпус релейного устройства, включающего фары дальнего освещения;
К6 – корпус дополнительного релейного устройства;
К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
K8 – корпус резервное релейного устройства;

Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств. Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.

Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.

Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

Заводим автомобиль.
Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
Ждем 20 секунд.
Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Осмотр проводки прикуривателя

Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Где искать предохранитель на сигнализацию

И сколько предохранителей чаще всего идут на неё? Марки сигнализации не знаю, инструкции нету, ставили давно и далеко в Москве, лень туда переть.

А проблема такая — сигнализация не управляет центральным замком. То есть на охрану ставится, но двери не блокирует. От ключа все двери закрываются.. Что нужно посмотреть?

Где находится предохранитель Центрального Замка на ВАЗ 2110

У многих владельцев автомобилей, относящихся к десятому семейству ВАЗов, со временем возникает вопрос: где найти штатный предохранитель Центрального Замка? Это связано с тем, что сигнализацию на Десятке, как правило, подключают по управлению минусом на штатный блок ЦЗ, и данный предохранитель постоянно задействован.

В блоке предохранителей для него места почему-то не нашлось, а находится он в стаканчике, привязанном изолентой к жгуту проводов позади блока предохранителей.

к записи “Расположение штатного предохранителя ЦЗ на ВАЗ 2110”

Спасибо за информацию. Сам бы никогда не догадался бы. что предохранитель центрального замка находится сзади, да ещё и привязанный изолентой.

Тут зарегистрироваться можно? Купил 12шку 2003гв(учусь ездить),хочу привести её в порядок и совет умных людей не помешает)

Регистрация здесь не нужна, просто комментарии появляются после модерации.

Здравствуйте! Подскажите пожалуйста! Ваз 2112. Блок центрального замка пищит, как зуммер. Открывания/закрывания не происходит. Есть 12 вольт на розовом и коричневом проводах блока ЦЗ, масса хорошая. Импульс на силовые выходы(жёлтый и красный провода) 0,3-6 вольт, которых не хватает для срабатывания моторчиков. Ставил новый блок ЦЗ – без разницы! Где “копать”?

На коричневом проводе откуда плюс. Смотри в гофре водительской двери повреждённую изоляцию и смыкание проводов. Вскрывай обивку двери, отцепляй разъёмы ЦЗ, также отцепи разъём блока ЦЗ и вызванивай на обрыв и замыкание провода управления.

Отсутствие компрессии

Машина заводится и глохнет или вовсе не заводится? Возможно, это происходит, если в двигателе отсутствует компрессия. Компрессией в двигателе называют способность удерживать давление, которое создается в камере сгорания при подъеме поршня к наивысшей мертвой точке. Измеряют компрессию специальным прибором – компрессометром. Потребуется ли вам такая диагностика, можно определить и по внешним признакам. Сизый дым из выхлопной трубы, нестабильная работа двигателя или холостые обороты не стоят на месте – это все причины слабой компрессии. Такой двигатель будет расходовать больше масла и топлива. Если руку приложить к выхлопной трубе и на руке останутся мелкие капли масла, то это еще один симптом неисправности двигателя. Лучше всего обратиться к специалистам. Ведь причиной может послужить прогоревший поршень.

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах

F12 (7,5 А) — правая лампа ближнего света F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

F14 (10 А) — правая лампа дальнего света F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.

F16 (10 А) — Передняя правая противотуманная фара

F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.

F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.

Топливная система.

— Электрические соединения: Существует много электрических соединений в системе впрыска топлива. Каждая топливная форсунка имеет свой разъем сверху. Есть электрические разъемы и в воздушной системе машины, а также еще и на головке блока цилиндров. Вы должны проверить все электрические разъемы, которые находятся под капотом автомобиля. Это достаточно трудно, мы понимаем, но тем не менее, на этом Вы сэкономите немало денежных средств, которые потом можете без сожаления отдать в автомастерской .

— Топливный насос и реле: Чтобы проверить топливный насос Вам понадобится специальное оборудование, которое диагностирует топливную систему автомобиля (давление). Поскольку большинство из нас автомобилистов не имеет такого рода оборудования, то все, что мы сможем сами самостоятельно сделать, так это проверить полностью все электрические соединения .

— Топливный фильтр: Если топливный насос работает правильно, то это не означает, что топливо попадает в двигатель в нормальном достаточном количестве. Например, из-за этого топливного фильтра топливо может не поступать в камеру сгорания в достаточном количестве, что может стать причиной отказа запуска силового агрегата. Для того, чтобы избежать подобных проблем Вам необходимо каждые 20 тыс. километров менять в машине топливный фильтр, который может быть сильно загрязнен ферментно-образующимися веществами присутствующими в самом топливе .
