5 советов чтобы быстро починить порванный пыльник

Замена пыльника наружного ШРУСа

Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:

• домкрат, противооткатные упоры и страховочные подставки;
• ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
• молоток и металлическую щетку для очистки ржавчины;
• монтировку;
• чистую ветошь;
• специальную смазку;
• бензин для промывки.

Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:

• при наличии защиты картера ее нужно снять;
• открутите болты крепления нижней шаровой опоры — обычно их два;
• выверните руль до упора, чтобы ШРУС стал минимальным по длине;
• отведите в сторону поворотный кулак и вытащите привод из ступицы;
• снимите хомуты и вытащите разорванный пыльник или разрежьте его;
• удалите старую смазку;
• сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.

Если вам удалось это сделать, осмотрите стопорное кольцо на конце вала: возможно, вы его сломали (придется заменять): если нет, просто поправьте деталь. Теперь металлической щеткой очистите привод, особенно там, где был пыльник. Набейте в гранату смазку (например, ШРУС-4 или «Хадо»). Далее наденьте на вал пыльник. Потом через деревянную проставку забейте гранату обратно и натяните на нее пыльник, закрепите его хомутами. Соберите все в обратном порядке.

https://youtube.com/watch?v=iac-UOC8dno

Что делать, если граната не сбивается

Вверните гайку крепления ступицы непосредственно в привод: при затягивании она будет выталкивать гранату. Если дело идет туго, попросите помощника газовым ключом держать за вал, чтобы он не проворачивался. В случае, когда граната с вала все равно не сходит (фанатизм не приветствуется, т. к. можно повредить подшипники в той части, что находится в КПП), есть второй способ замены пыльника, подразумевающий полное снятие привода, но об этом будет рассказано ниже, в разделе о замене чехла внутреннего шарнира.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Самодельное приспособление

Но возможна замена пыльника без снятия ШРУСа: подручными средствами. Для этого понадобится конус (например, раструб от огнетушителя) подходящего размера. Широкой частью его нужно надеть на «неподчиняющуюся» гранату. Пыльник натягивается на раструб с выворачиванием. Предварительно ШРУС смажьте снаружи. Придется приложить усилие, чтобы протолкнуть пыльник. После этого его остается вывернуть, как положено и закрепить.

https://youtube.com/watch?v=iHprGkxRkGQ

Материал изготовления детали-«гармошки» и ее ресурс.

Из всего вышесказанного очевидно, что работает пыльник в условиях очень больших нагрузок, поэтому и требования к нему предъявляются очень жесткие: материал, из которого тот изготавливается, не должен трескаться/плавиться в условиях экстремально высоких температур, он не должен «дубеть» на морозе и при этом должен прекрасно справляться с работой на излом (выдерживать кручение) и трение. Гарантировать все это на сегодняшний день способны только резина с улучшенными характеристиками и силикон.

Благодаря им срок службы защитного чехла можно смело приравнивать к сроку службы защищаемой им детали, то есть до 150 тыс. км пробега у пыльников рулевой рейки, 100-120 тыс. – у пыльника ШРУСа и 70-100 тыс. км пути у резинового чехла шаровой опоры. Но это в идеале, достичь которого наши дороги позволяют не всегда:

щебенка летом и плохо почищенные дороги зимой легко могут механически навредить пыльнику вне зависимости от его «возраста», поэтому хорошо бы даже «защите» подарить «защиту» (металлическую) и тогда вам не придется ломать голову над тем, можно ли ездить с порванным пыльником (ШРУСА (гранаты), рулевой рейки, шаровой).

И правда, а можно ли?..

Ответ однозначный – НЕТ! Ведь, как уже отмечалось ранее, пыльник нужен для того, чтобы обеспечить защиту мест, нуждающихся в герметичности. Если ее они лишаются, то пыль, грязь, вода и прочие неприятности дороги очень быстро выводят из строя защищаемый элемент. К примеру, ШРУС при порванном пыльнике уже через 500 км. начнет хрустеть и щелкать, требуя своей замены. Рулевая рейка и шаровая опора также не отходят без защитного чехла более 500-1000 км.

К слову, порванный пыльник шарового механизма для водителя страшнее всего, так как при негерметичном соединении такой механизм начинает разрушаться изнутри и постукивать.

Если водитель не обратит свое внимание на данную проблему вовремя, в один «прекрасный» момент «палец» вылетит из корпуса и колесо просто ляжет на бок. И вы только представьте, чем это может обернуться, если машина в этот момент будет находиться в движении… в общем, не играйте с судьбой и меняйте пыльники по первой же необходимости, тем более сделать это несложно, так как данные элементы сегодня можно без проблем приобрести (заказать) в любом магазине автозапчастей

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

• во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
• во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
• осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
• в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

• снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
• откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Как производится покупка и замена пыльника ШРУСа без снятия ШРУСа: общие рекомендации

Защитные чехлы ШРУСа: признаки выхода из строя и принципы установки нового пыльникаВ комплекте с самым чехлом обычно поставляется два хомута и смазка – именно этого набора хватает для полноценной замены. Смазка необходима для того, чтобы обеспечить работоспособность шарниру, а с помощью хомутов пыльник надежно крепится к осям ШРУСа. Автолюбитель не должен выбирать гофрированный пыльник «на глаз» — для каждого ШРУСа каждой модификации автомобиля существует соответствующее изделие, которое будет идеально подходить типу шарнира и техническим характеристикам самого автомобиля.

Технология замены ШРУСа без снятия ШРУСа требует определенных знаний и умений, а сам процесс не очень удобный. В любом случае, помимо самого набора с пыльником, вам понадобится подъемник или яма, набор рожковых и торцовых ключей, съемник для опоры и стопорных колец и другие инструменты. Часто необходима помощь еще одного человека.

Помните и о роли хомутов при установке пыльника – наиболее надежным признан самозатягивающийся хомут. Во время зажима необходимо выровнять давление внутри пыльника, а сами крепления необходимо затягивать таким образом, чтобы обеспечивалась герметичность.

Этап обратной установки деталей не является заключительным – после сборки привода необходимо долить масло в КПП и проверить работоспособность гранаты. Например, чтобы убедиться, что ШРУС не подклинивает, необходимо плавно тронуться на повернутых колесах. Через неделю желательно проверить посадку нового пыльника на шарнире.

Диагностика пыльников

Как правило, данные шарниры распространены в автомобилях легкового типа, которые отличаются независимой подвеской. Также их можно встретить в задних колесах и в передних мостах внедорожников. Что же касается самого пыльника, то он представляет собой некий чехол, служащий для защиты, изготовленный из резины. Формой он представляет собой трубу гофрированного типа. Такой чехол является незаменимым в деле защиты от различных загрязнений, а также пыли.

Сам ШРУС представляет собой довольно сложную структуру, которая является намного более требовательной, нежели та же шаровая опора, поэтому он требует исключительного ухода. При наличии в нем частичек пыли появляется своеобразный хрустящий звук, что означает огромные проблемы. В таком случае, эта деталь довольно скоро полностью откажет, но существуют пути немного продлить ее жизнь.

В самом его центре должна быть расположена вышеупомянутая гофрированная резина и желательно, чтобы она была без повреждений. Хорошим признаком также является тот факт, что на ней нет ни единого следа смазки. Если же такие следы есть или резина повреждена, либо и то и другое, то замена неизбежна.

Тем не менее, допускается небольшая трещина на пыльнике, что не означает его окончательную поломку, но означает быстрое приближение судного часа. Все же, лучше не ленится, съездить в соответственный магазин и немедленно прикупить для своего автомобиля аналогичную новенькую деталь. Неплохо будет иметь про запас несколько таких пыльников. Нельзя игнорировать даже малейшие трещины в структуре пыльника, ведь через них вовнутрь системы может попасть не только грязь, но и та же пыль, из-за чего ШРУС уж точно долго не проживет. Все это также всячески поддерживает образованию специальной выработки на его деталях, которая и приводит к уже упомянутому хрусту.

Существует и способ проверки без осмотра. Для этого нужно разыскать дорогу с как можно более крутыми поворотами, и если на ней будет слышен соответственный звук, то проблем не избежать. Такой способ эффективный из-за того, что сам шрус представляет собой специальные шарниры угловых скоростей, заставляющие передние колеса вращаться и поворачивать. Иными словами, он способен передавать вращения на полуоси, находящиеся под разными углами. Этот шарнир создается из очень и очень крепких сплавов, ведь на него передается огромная нагрузка при движении автомобиля.

Сколько стоит новый пыльник и какой выбрать?

Цена кожуха зависит от марки и модели автомобиля. Обычно стоимость начинается от 150 рублей, но может достигать 100 долларов. К примеру, запчасть для BMW 2006 года выпуска с МКПП будет стоить около 500 рублей.

Кожух делается из гибкого, плотного материала. Это может быть не только резина, но также силикон или полиуретан. Защитный элемент «гранаты» обязан иметь гофрированную конусную форму, фиксироваться посредством хомутов. Очевидно, что изделие должно быть качественным, ведь помимо функций защиты от внешних воздействий оно ещё сдерживает напор смазки внутри «гранаты», испытывает воздействие высоких температур. Внутренний пыльник ШРУСа имеет сложную геометрическую форму, он в несколько раз больше наружного.

Из какого бы материала ни был сделан защитный чехол, он должен соответствовать определённым требованиям:

• плотно облегать ШРУС, чтобы не возникало зазоров;
• быть упругим, эластичным, чтобы сохранять изначальную форму при постоянном воздействии сил;
• быть износоустойчивым, с высоким показателем тепло- и морозостойкости.

Поэтому, выбирая пыльник, нужно акцентировать внимание на качество материала. Эксперты рекомендуют выворачивать при осмотре нового изделия одну из его складок наружу

В этом месте не должно быть изменений цвета, трещин, других повреждений.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Мне нравится2Не нравится1

Как зажать хомут на ШРУСе — механический способ

Некоторые авто из Европы переведены на применение зажимов, изготовленных в виде хомутов. Зажимы отличаются простотой и прочностью. Устанавливают их обычно при помощи клещей, но народные умельцы обходятся и обыкновенными плоскогубцами.

Перед установкой хомута нужно выбрать диаметр. После этого производится установка хомутов на пыльник ШРУСа

Важно обойтись без перекосов. Монтаж лучше производить при помощи обжимных щипцов

При их отсутствии используем клещи. Работа несложная, по ее окончании нужно проверить качество зажима. Основной плюс варианта — не нужно применять специнструмент. Если при установке устройства использовать обычные плоскогубцы, качество зажима от этого не пострадает.

Можно использовать устройство винтового типа. Зажимается оно при помощи отвертки. Устанавливать такой хомутик проще всего, но здесь есть свои недостатки:

1. «Граната» (жаргонное название шарнира) подвержена воздействию вибрации, из-за которой болтик может открутиться. Поэтому затягивать устройство нужно как можно сильнее.
2. Выпячивающийся замок выглядит неэстетично. Кроме того, при езде он может за что-либо задевать.
3. Такие хомутики часто бывают некачественными.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

   Отмеченные красным маркером болты выкручиваем с двух сторон.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

   Демонтированный шрус

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

   Нанося не сильные удары ШРУС сойдёт с места

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС.

   Новая смазка добавлена в ШРУС

3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

• ВИС.
• GNK. Оригинальная упаковка ШРУСа GNK

  Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

  Внешний ШРУС GNK установлен

• GLO.

carfrance.ru

Замена наружного ШРУСа

После смены пыльника по вышеуказанной инструкции, смена внешнего шарнира не должна вызвать каких-то серьезных затруднений:

1. Работы начинаются со снятия колеса.
2. После снятия колеса, откручивается гайка ступицы, проводится демонтаж суппорта с наружными частями тормозной системы;
3. В последнюю очередь снимают шаровую опору и рулевой наконечник.

Фото-инструкция разбора опубликована выше.

ШРУС извлекается молотком, которым его выстукивают через приготовленную подставку. Шлицевой крепеж сразу поддается, но иногда приходится применить чуть большие усилия (не стоит переусердствовать!). Освободив пыльник от хомутов, необходимо выкрутить его в сторону коробки передач – теперь остается вытянуть ШРУС на поверхность, в случае возникновения каких-либо затруднений – выбивать через прокладку молотком.

Снятие старого наружного ШРУСа

Смена комплектующих выглядит следующим образом:

1. На вал устанавливается пыльник, осуществляется замена стопорного кольца;
2. Начиненный смазкой новый ШРУС ставится на вал. Его забивают молотком через деревянную либо металлическую (но мягкую) проставку;
3. Закрепляется пыльник, затягиваются хомуты;
4. Все устройство монтируется в ступицу;
5. Происходит остальная сборка подвески.

Подробнее про замену наружного ШРУСа своими руками смотрите в следующем видео:

https://youtube.com/watch?v=4yO-p6J5vPc

Стоимость деталей

В основном пыльники наружных гранат стоят недорого, цена в среднем колеблется от 400 до 1000 рублей. Дешевле продаются детали неоригинального производства, правда, и качество материала у неоригинала может быть разным.

Есть защитные чехлы ШРУСов, имеющие неоправданно высокую цену, такие детали продаются на дорогие модели авто, или это запчасти оригинального производства популярных брендов. Например, комплект оригинальных пыльников для внедорожника Toyota Land Cruiser автомагазины предлагают купить за 8000 рублей, но не все автовладельцы горят желанием заплатить в общем-то немаленькие деньги за резинотехнические изделия. Некоторые хозяева автомашин находят выход из положения – подбирают чехлы ШРУС по размерам от недорогих иномарок.

Замена пыльника наружнего ШРУСа

Чтобы заменить его, прежде до него надо добраться. Передняя часть авто приподнимается. Со стороны, где предполагается проведение замены, снимается колесо. Заменять пыльник лучше вдвоем с помощником. Затем выкручивается ступица.

Для этого надо:

• До упора надавить на тормоз.
• Затем необходимо провести откручивание стопорной гайки и болтов.
• Поперечный рычаг у передней подвески оттягивается вниз.
• Чтобы вытянуть шпицевой конец, поворотный кулак вместе с амортизаторной стойкой, отводится в сторону.
• Теперь наружная часть ЩРУСа станет доступной и его можно снять.
• Снятый ЩРУС зажимается в тисках и удаляются хомуты пыльника.
• Пыльник снимают с вала.
• Поверхность ЩРУСа очищается. Это делается ветошью, смоченной бензином, соляркой и т. п. но не водой.
• После этого поверхность осматривается. Если есть какие-либо, даже незначительные дефекты, ЩРУС полностью подлежит замене.
• Затем проводится сборка снятых элементов.
• Все проводится в порядке, обратном разборке. Перед этим поверхность ЩРУСа надо смазать. Если такие действия проводились неоднократно, то стопорную гайку лучше заменить новой.

Как можно видеть, процесс является совсем несложным и можно вполне выполнить это своими руками.

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Новый внутренний ШРУС

• Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
• Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
• Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Шарнир равных угловых скоростей (ШРУС), который обычно называют просто «граната», выполняет важную функцию и является важнейшим узлом автомобиля. ШРУС передает крутящий момент от коробки передач к ведущим колесам, задавая при этом направление движения. То есть помимо вращения вокруг оси, ШРУС должен иметь возможность поворачиваться , обычно угол поворота ограничен 70 градусами.

Исходя из назначения ШРУСа, можно сделать вывод о том, что его используют в автомобилях с полным и передним приводом (то есть в тех, у которых ведущие колеса задают направление движения).

Подавляющее большинство современных автомобилей имеет передний либо полный привод, поэтому понимать конструкцию ШРУСов и их возможные неисправности будет полезно каждому автовладельцу. Далее, в статье мы кратко опишем устройство привода ШРУС, а также наиболее частые его неисправности и их причины.

Хомуты пыльников ШРУСа

Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах

Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел

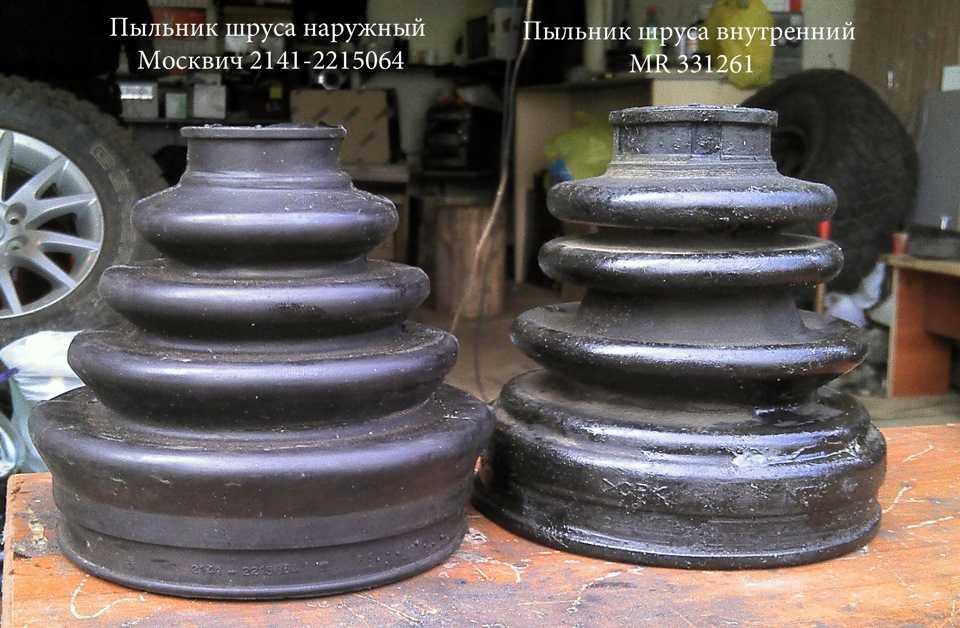

Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.

Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.

Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи. У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное. Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.

Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.

Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.

Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.

Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.
