Ремонт рулевого редуктора нива шевроле своими руками

Рулевое управление

Рулевое управление

На Ниве применен рулевой редуктор червячного типа. Он обеспечивает надежное управление автомобилем на любых скоростях и в разной дорожной обстановке. Червячный механизм оборудован червяком глобоидного типа (переменный диаметр вала), соединенного с промежуточным валом, ролика. На внешней части вала ролика установлена сошка, которая посредством тяг приводит в действие поворотный механизм. Вращение руля обеспечивает посредством червячной передачи перемещение сошки, она тягами поворачивает колеса.

Червячный рулевой механизм обладает низким уровнем чувствительности к толчкам и ударам, передаваемым от колес на неровной дороге. Он имеет возможность направлять автомобиль ВАЗ в большие углы поворота и соответственно, обеспечивает отличную маневренность автомобиля. Недостатком червячной передачи является сложность в производстве. Червячное рулевое управление имеет множество соединений, из-за чего требует периодической настройки и регулировки.

Червячный рулевой механизм применяется на легковых автомобилях повышенной проходимости с зависимой подвеской управляемых колес, легких грузовых автомобилях и автобусах. Простота конструкции имеет повышенные ресурс и высокую степень ремонтопригодности. Небольшим недостатком может показаться слегка повышенное усилие на руле, возникающее по ряду причин. Проанализировав конструкцию рулевого редуктора и действующие на него нагрузки, определяем проблемные зоны и пути решения проблем.

Базовый рулевой редуктор оснащен червячной парой, которая при работе вызывает сопротивление руля по причине трения червяка и червячной шестерни. Это принцип работы червячной передачи, соответственно полностью избавиться от этого фактора возможности нет. Решением выступает применение качественной смазки в редукторе и контроль состояния рабочих поверхностей.

В рулевом редукторе установленны два подшипника качения (вал червяка), два подшипника скольжения на валу сошки (он же — вал червячного колеса). Сами подшипники в исправном и смазном состоянии обеспечивают снижение трения основных деталей (и соответственно уменьшение усилия на руле).

Помимо этого, свою лепту вносит маятниковый рычаг, который вращается на двух подшипниках скольжения и обеспечивает движение рулевой рейки. Применение высококачественной смазки и периодический контроль состояния пыльников, соединений и тяг, позволит снизить возможность возникновения повышенного усилия на руле.

В-третьих, шесть рулевых пальцев должны обеспечивать качественное соединение, корректно работать в одних плоскостях с системой, и обеспечивать подвижность рулевого механизма.

Подробное руководство по установке электроусилителя руля на Ниву

Процедура установки ЭУР своими руками выполняется так:

  1. Сначала необходимо отключить АКБ.
  2. Затем демонтируется заглушка с рулевого колеса, откручивается гайка фиксации, демонтируется сам руль. Также нужно выкрутить четыре винта с шурупом и извлечь пластмассовую накладку.
  3. Откручиваются крепежные болты и демонтируется панель приборов. Отключите штекер подрулевого выключателя, открутите болт, который его крепит, после чего демонтируйте устройство.
  4. Затем отсоединяется проводка замка зажигания, само устройство снимается, для этого открутите два крепежных винта и поверните ключ в положение I.
  5. Следующим этапом будет демонтаж рулевой колонки, для этого нужно открутить винт рулевого вала, а также несколько крепежных винтов и гаек. Учтите, в Нивах используются винты со срывными головками, поэтому оптимальным вариантом будет нанести насечки с помощью зубила и открутить их плоскогубцами. Далее, саму колонку необходимо опустить вниз, после чего демонтировать.
  6. После этого выкрутите гайки на монтажных блоках с предохранителями, извлеките их. Также демонтируйте накладку реле, расположенную под панелью приборов.
  7. Салон и моторный отсек отделены друг от друга с помощью перегородкой, в ней имеется эластичная заглушка, ее надо снять. Через отверстие протягивается провод ЭУР. Убедитесь в том, чтобы уложенный провод не контактировал с движущимися компонентами электродвигателя стеклоочистителя.
  8. Под самой приборной панелью, слева от рулевого колеса, расположен разъем на 8 контактов, к нему подведены два провода серого цвета. К этому разъему следует подключить желто-голубой от ЭУР. Затем к красной колодке, которая идет от приборки, необходимо подсоединить провода оранжевого, а также сине-розового цветов от электроусилителя. Здесь же, за приборной вы можете найти болт массы, к нему следует подключить минус.
  9. Под приборкой устанавливается кронштейн усилителя, в него следует продеть проводку от переключателя зажигания.
  10. Далее, на шлицы самого усилителя следует установить промежуточный вал, помните о том, что к нему следует заранее подключить массу. Сам вал следует надежно зафиксировать на валу рулевого механизма и прикрепить ЭУР к кронштейну. Нельзя допустить того, чтобы вал был зажат или слишком натянут.
  11. Сам узел фиксируется к пластине при помощи двух болтов и двух шпилек, под них желательно установить гайки.
  12. Далее, производится подключение силового, а также информационного разъемов к усилителю.
  13. По сути, на этом процедуру установки можно считать завершенной. Теперь вам нужно установить на место замок зажигания, подрулевой переключатель. Для установки накладки рулевой колонки ее необходимо будет подрезать, к примеру, ножовкой. На место ставится рулевое колесо, приборная панель. Затем протягивается проводка от ЭУР к аккумуляторной батарее. Учтите, что в имеющейся заглушке в перегородке между моторным отсеком и салоном необходимо будет увеличить размер отверстия. Выполните проверку работоспособности оборудования и проверьте еще раз все подключения.

А еще интересно: Нерегулируемые ступицы на «Ниву Шевроле»: обзор, схема, устройство и отзывы

В ролике ниже вы можете понаблюдать за тем, как работает установленный самостоятельно гидроусилитель руля (автор видео — Владислав Мантула).

Регулировка рулевого редуктора Нива

Регулировка рулевого редуктора и причины, способствующие появлению необходимости в регулировке рулевой колонки на автомобилях семейства Нива (2121, 2131, 21213, 21214, Шевроле и прочего многообразия как бы серий и под серий), есть тема данного повествования.

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Немного сухих терминов:

Картинка спизжена с просторов интернета (с) х.з кто

  1. Картер
  2. Сошка
  3. Нижняя крышка картера
  4. Регулировочные прокладки
  5. Наружное кольцо подшипника вала червяка
  6. Сепаратор с шариками
  7. Вал сошки
  8. Регулировочные винт
  9. Регулировочная пластина
  10. Стопорная шайба
  11. Вал червяка
  12. Верхняя крышка картера
  13. Уплотнительная прокладка
  14. Втулка вала сошки
  15. Сальник вала червяка
  16. Сальник вала сошки.

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Как разобрать рулевой редуктор Нива

  • В первую очередь с редуктора следует слить масло.
  • Отсоединив тяги и выкрутив болты крепления редуктора к лонжерону кузова, снимаем его с автомобиля.
  • Снимаем сошку. Выкручиваем гайку его крепления. Сошка как правило сильно прикипает, для ее снятия, следует наносить по ней резкие удары молотком.
  • Затем откручиваем болты крепления верхней крышки корпуса редуктора и снимаем ее вместе с регулировочными прокладками.
  • Теперь из картера следует вытолкнуть наружное кольцо подшипника. Для этого используем вал червяка.
  • После чего вынимаем вал вместе с сепаратором.
  • Снимаем сальники вала червяка и вала сошки.

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.

Порядок наших действий будет выглядит следующим образом:

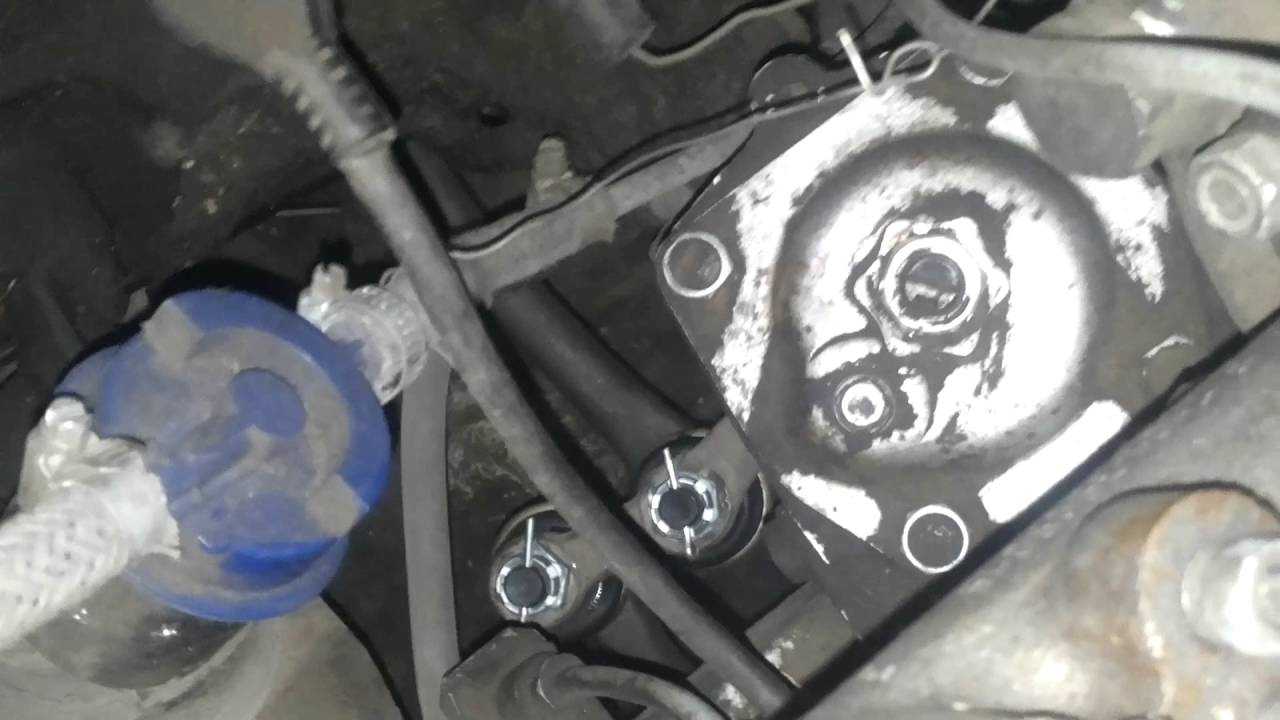

  • Открыв капот и взглядом обнаружив редуктор, на верхней крышке корпуса которого имеется регулировочный винт и стопорная гайка они то нам и нужны.
  • Ослабляем затяжку стопорной гайки, плоской отверткой начинаем вращать винт. Закручивая винт по часовой стрелке, люфт в шестернях колонки будет уменьшаться, но это при условии, что длина регулировочного винта нам позволяет его закручивать.

Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.

Обслуживание рулевого редуктора Нива (Шевроле, 2121, 21213 и 21214)

Как и любой другой узел, рулевой редуктор обслуживать следует, придерживаясь трех нехитрых правил.

Три простых, но в то же время важных правила, которые следует всегда соблюдать:

  • Своевременный визуальный осмотр.
  • Своевременный контроль уровня масла в редукторе.
  • Своевременная регулировка.

Своевременный визуальный осмотр, позволяет во-время определить и выявить масляные подтеки, механические дефекты и другие повреждения на корпусе редуктора.

Контроль уровня масла – сюда так же входит своевременная замена масла.

Хорошо или плохо? Каждый решает сам для себя. Лично мое мнение, что данная мера имеет место быть в обслуживании редукторов, эксплуатационный срок службы которых, близится к закату. Зазоры в шестернях простой регулировкой уже не устраняются и единственный выход, дабы избавиться от стуков, залить в корпус редуктора жидкий литол, тем самым хоть чуть-чуть нивелировать люфт.

Ну и регулировка – позволяет вовремя исключить люфт в шестернях редуктора.

Последовательно соблюдая три вышеприведенные рекомендации, будьте уверенны, рулевой редуктор на ниве прослужит вам верой и правдой не один десяток тысяч километров пробега.

Ремонт редуктора рулевого механизма

Сливаем масло из картера редуктора, отворачиваем регулировочную гайку и снимаем стопорную шайбу.
Ключом «на 13» отворачиваем четыре болта крепления верхней крышки редуктора.


Выводим головку регулировочного винта из паза на валу сошки и снимаем крышку.


При замене вала сошки осевой зазор между головкой винта и пазом вала устанавливается подбором толщины регулировочной пластины. Величина зазора допускается не более 0,05 мм. Пластины имеют толщину от 1,95 до 2,20 мм с шагом через 0,025 мм.


Вынимаем вал сошки с роликом из картера.


Ключом «на 13» отворачиваем четыре болта крепления крышки вала червяка и…


…снимаем ее вместе с прокладками регулировки шариковых подшипников.


Прокладки выпускаются толщиной 0,1 и 0,15 мм.
Легкими ударами молотка из мягкого металла выбиваем вал червяка вместе с подшипником из картера редуктора.


На торцевых поверхностях червяка выполнены беговые дорожки для шариков подшипников.


Поддев отверткой, вынимаем манжету вала червяка.


Аналогично вынимаем манжету вала сошки.
Бородком выбиваем наружное кольцо второго подшипника.


Промываем все детали в керосине или дизельном топливе. Тщательно проверяем отсутствие на рабочих поверхностях ролика и червяка следов износа, задиров или повреждений. Зазор между валом сошки и бронзовыми втулками не должен превышать 0,1 мм. Шариковые подшипники должны вращаться свободно, без заедания, на поверхностях колец, сепараторов и шариков не должно быть повреждений и следов износа. На самом картере не допускаются трещины любой длины. Изношенные и поврежденные детали заменяем исправными. Манжеты заменяем новыми в любом случае. Перед сборкой смазываем все внутренние детали трансмиссионным маслом.
Легкими ударами молотка по отрезку трубы подходящего диаметра запрессовываем кольцо внутреннего подшипника в картер.


Можно запрессовать кольцо подшипника с помощью приспособления для замены резинометаллических шарниров передней подвески (см. Приложения).


Устанавливаем в кольцо подшипника сепаратор с шариками и вставляем вал червяка. На него надеваем сепаратор наружного подшипника и легкими ударами молотка запрессовываем наружное кольцо. Ставим крышку с прокладками и…
…запрессовываем манжеты вала червяка и сошки, смазав рабочие кромки смазкой Литол-24.


Устанавливаем в картер червяк. Набором регулировочных прокладок выставляем момент его проворачивания от 2 до 5 кгс•см. Устанавливаем вал сошки и регулируем зазор в зацеплении по моменту проворачивания вала. Он должен составлять 7–9 кгс•см при повороте вала червяка на 30° влево и вправо и плавно снижаться до 5 кгс•см при дальнейшем повороте до упора.
Заливаем в картер трансмиссионное масло до нижней кромки заливного отверстия (0,215 л).

[email protected]

Принцип действия ЭУР и ГУР

Прежде чем произвести установку усилителя в ВАЗ 2121 своими руками, давайте разберем принцип действия систем, начнем с ГУР. Когда рулевое колесо находится в центральном положении, оно фиксируется при помощи центрирующих пружин. В таком положении жидкость циркулирует по всем элементам системы при условии, что распределитель стоит правильно. При повороте руля происходит перемещение золотника, в результате чего элемент перекрывает сливные магистрали, в один из цилиндров начинает подаваться жидкость. При этом на поршень, а также шток под давлением воздействует масло, что приводит к повороту колеса, а также корпуса в определенную сторону. Золотник настигает корпус устройства тогда, когда он перестает перемещаться, что говорит о том, что водитель завершил маневр поворота. В этом случае золотник возвращается в начальное положение, а затем открывается шланг для слива жидкости.

https://www.youtube.com/watch?v=NTz7i2n2sKo

Что касается принципа работы ЭУР, то сам усилитель монтируется на рулевой вал транспортного средства. Его составляющие части соединены друг с другом при помощи торсионного вала, с установленным контроллером считывания оборотов двигателя. Когда водитель поворачивает руль, торсионный вал скручивается, это фиксирует датчик момента.

Инструменты:

Кнопка сидит как на своем месте. Тоже самое было проделано со второй кнопкой. Ну а теперь можно грунтовать, красить и под лак.

Покрашенные корпуса кнопок руля Часть дела сделана. Из полости слива жидкость по шлангу поступает к радиатору гидроусилителя руля, где происходит ее охлаждение. Далее гидравлическая жидкость поступает в бачок. При отказе усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе. Гидроусилитель рулевого управления ВАЗ Нива 1 — насос гидроусилителя рулевого управления; 2 — уплотнительная шайба; 3 — болт-штуцер; 4 — шланг высокого давления; 5 — подводящий шланг насоса; 6 — радиатор ГУР; 7 — шланг отвода жидкости из радиатора; 8 — крышка бачка; 9 — бачок; 10 — хомут; 11 — шланг подвода жидкости к радиатору; 12 — рулевой механизм Рулевой вал — двухзвенный, состоит из верхнего вала рулевого управления и промежуточного.

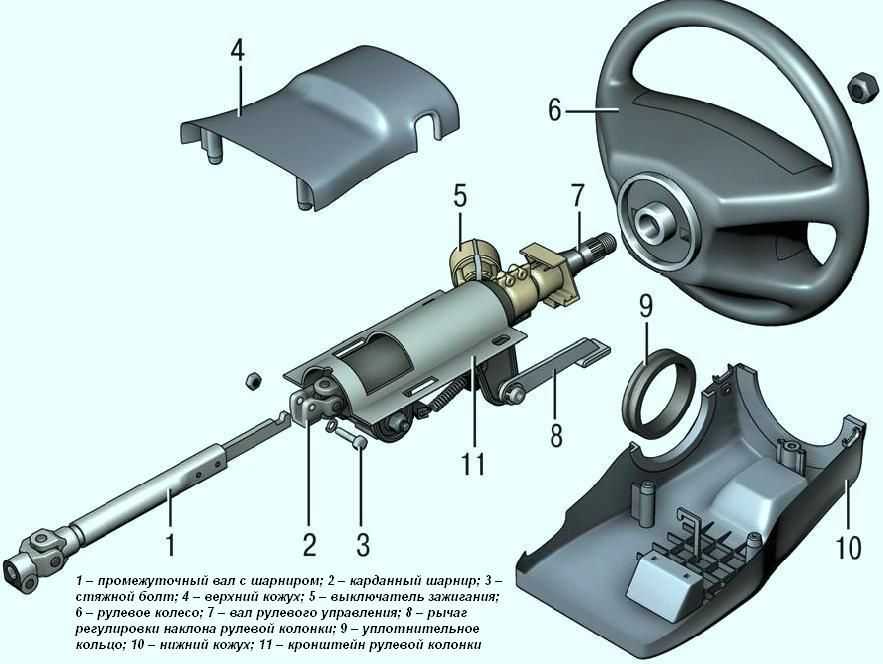

Верхний вал вращается на двух подшипниках, установленных в трубе кронштейна вала. На верхнем шлицевом конце вала самоконтрящейся гайкой закреплено рулевое колесо. Промежуточный вал имеет на концах карданные шарниры с разрезными шлицевыми наконечниками, стягиваемыми болтами; нижний соединен с валом винта рулевого механизма, верхний — с верхним рулевым валом.

Травмобезопасность рулевого управления обеспечивается складыванием рулевого вала за счет карданных шарниров и особого крепления кронштейна рулевого вала. Снятие боковой рулевой тяги Шевроле Нива — Вывешиваем и снимаем колесо. Для снятия правой боковой тяги поворачиваем руль до упора влево. Аналогично снимаем левую боковую рулевую тягу. Замена грязезащитных колпачков и наконечников рулевых тяг — Грязезащитные колпачки и наконечники рулевых тяг ВАЗ Нива можно заменить не снимая их.

Детали и расходники:

Для на глядности эти операции выполняем на снятой тяге. Очищаем шаровой шарнир от старой смазки и грязи.

Шлицевой отверткой разжимаем хомут. Регулируем на конечники так, чтобы тяга осталась такой же длины, как до ремонта.

Кожаная оплетка от АВТОПРОФИ на руль Шевроле Нива…

Заменив на конечники, проверяем схождение колес. Снятие средней рулевой тяги Шеви Нива — Вынимаем шплинт и отворачиваем гайку крепления средней тяги к маятниковому рычагу. Снятие рулевой колонки Шевроле Нива — Устанавливаем передние колеса в положение прямолинейного движения автомобиля.

Отсоединяем от выключателя зажигания колодку жгута проводов и колодку проводов катушки АПС.

У руля на Шевроле Нива имеются и свои недостатки, из которых стоит выделить: Попробуем решить все вышеперечисленные проблемы с рулевым колесом Шевроле Нивы. С помощью специальной кожаной или дерматиновой ткани, которая носит название оплетка, накрывается окружность баранки, тем самым делая руль толще и, самое главное, приятнее на ощупь.

Ведь дело не только в приятности ощущения руля, известно, что тонкий обод руля гораздо сложнее вращать, нежели толстый.

Это возникает по причине малого радиуса соприкосновения с рукой. Также тонкая конструкция руля имеет возможность непреднамеренного выскальзывания из рук, что обуславливает возникновение аварийной ситуации. Но об этом мало кто задумывается, а зачастую водители вносят корректировки в руль для улучшения дизайна интерьера автомобиля.

Итак, для начала подбирается соответствующая оплетка, так как каждая модель авто отличается диаметрами баранок. Шевроле Нива имеет размер рулевого колеса, который равен 40 см, поэтому для этого необходима оплетка с обозначением L. Теперь стоит определиться с материалом оплетки, так как они бывают и кожаные и дермантиновые.

Здесь стоит выбирать в зависимости от располагаемых финансов.

Но стоит заметить, что лучшим вариантом является именно кожаное изделие, так как его функциональные особенности на порядок выше по сравнению с дешевыми модификациями. Оплетка устанавливается даже без необходимости извлечения руля, поэтому монтаж ее своими руками довольно прост. Для начала необходимо приобрести материал, и после приступать к работе: Шов располагается во внутренней части руля.

После выполнения работ должно получиться так: Если не получается с первого раза, то можно снять нитки и попробовать по-новому. Накладка в комплекте содержит специальные нитки из лавсана, что делает конструкцию более прочной.

Стоимость комплекта составляет около рублей, но это если кожаный материал.

Особенности установки гидроусилителя руля


Регулировка рулевой колонки ваз или как убрать ЛЮФТ НА РУЛЕ

Регулировка рулевой колонки ваз или как убрать ЛЮФТ НА РУЛЕ

Вкратце об особенностях установки ГУР на Ниву:

  1. Сначала откручивается центральная гайка рулевого колеса, после чего оно демонтируется. Для откручивания гайки может потребоваться съемник. С рулем демонтируется и карданный шарнир.
  2. Затем ослабляется ремешок вентилятора.
  3. После установки гидроусилителя нужно заправить систему — для этого откручивается крышка расширительного бачка, в систему заливается масло до нужного уровня. После этого рулевое колесо следует провернуть в крайние положения несколько раз при отключенном моторе, это позволит избавиться от воздушной пробки в системе.
  4. При прокачке системы рекомендуется поддомкратить переднюю часть авто или отключить от сошки рулевую тягу. Далее, производится запуск мотора, в систему добавляется необходимое количество жидкости. Если вы заметили, что после добавления масло стало пениться, это свидетельствует о попадании воздуха в шланги ГУР. Тогда вам нужно будет заглушить мотор и подождать какое-то время, пока не перестанут выделяться пузырьки.
  5. Процедура осуществляется практически идентичным образом установке ЭУР, только есть некоторые нюансы. Перед тем, как приступить к процессу, внимательно ознакомьтесь с сервисной книжкой, которая идет в комплекте (автор видео — канал Andrew Humm).

Ремонт и сборка

Правильное и своевременное обслуживание рулевого редуктора – залог долговечной и надежной работы, но бывают случаи когда поломки все же случаются. В таком случае ремонта с полной или частичной разборкой просто не избежать

При ремонте необходимо обратить внимание на некоторые особенности и важные моменты, применение которых, позволит повысить надежность механизма и улучшить его характеристики

Ремонт рулевого редуктора

Для снятия и разборки редуктора необходимо вывесить передок машины, снять рулевые тяги. Из салона отвинтить болт крепления поставочного вала от вала редуктора. Регулировка рулевого редуктора ваз 2107. Дальше отсоединяем редуктор от лонжерона, путем откручивания трех болтов накидными ключами. В моторном отсеке снимаем шланги и детали, которые находятся на линии рулевых тяг.

Когда редуктор будет откручен и снят с вала в салоне, то вытягиваем его с подкапотного пространства проворачивая влево сошку

Особое внимание необходимо обратить на состояние прокладок, их расположение и степень износа. Не надежное уплотнение может привести к потерям смазки или загрязнении внутренних полостей. Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки

Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки.

Редуктор ставим на подставку из двух досок, чтобы не повредить шлицы вала и откручиваем гайку, после – снимаем сошку. Дополнительно можно накрутить гайку на вал до обоюдного выравнивания торцов. Далее отсоединяем крышку рулевого редуктора, постепенно откручивая контргайку регулирующего болта и снимаем крышку, постепенно сдвигая ее в сторону червяка.

При этом особенно аккуратным нужно быть с прокладками если они в пригодном состоянии, при малейшем замятии или выпрессовке – прокладку необходимо заменить. Следующим действием вынимаем вал сошки, впрессовываем червячный вал и снимаем сальники. Все полости необходимо промыть и протереть тряпкой, проверяя наличие вмятин, сколов любых других повреждений. Так же необходимо проверить картер на наличие металлической стружки, что указывает на износ определенных деталей. Обязательно необходимо проверить зазоры и люфты в сопрягаемых деталях, проверить износ рабочих поверхностей. Проведя дефектацию рулевого редуктора, при необходимости заменяем повреждённые детали.

Сборку проводим в обратной последовательности, обязательно смазывая детали маслом, а все сальники консистентной смазкой (литолом). Устанавливаем новую прокладку крышки с регулировочным винтом. Замена рулевого редуктора на ваз 2104, ваз 2105, ваз 2107. Монтируем сошку, максимально затянув гайку

Потом устанавливаем рулевой редуктор на штатное место, особенное внимание необходимо обратить на соединение червяка с промежуточным валом, здесь не допускаются перекосы и несоосности

Так же необходимо совместить направление сошки и рулевого колеса. Среднее положение сошки можно определить подсчитав количество оборотов вала и поделив на два. Далее затягиваем гайки крепления редуктора (желательно устанавливать новые), присоединяем рулевые тяги к сошке. Заливаем масло в картер редуктора и регулировочным болтом выбираем люфт в рулевом редукторе. Во избежание повреждения колесных покрышек и потери управляемости автомобиля ВАЗ 2121, необходимо провести диагностику развала (схождения) на стенде.

Придерживаясь этих не хитрых рекомендаций, можно улучшить управляемость ВАЗ, повысить безопасность езды, долговечность работы рулевого редуктора и механизма в целом. Применение рулевого редуктора червячного типа на ВАЗ 2121 оправдывает себя уже много не то что лет – десятилетий. Имея необходимость периодической настройки и обслуживания, редуктор обеспечивает безотказную работу на всем сроке службы. Простота конструкции дает возможность уверено эксплуатировать автомобиль в любых дорожных условиях, не боясь что руль подведет. Редуктор обладает высокой ремонтопригодностью и прост в обслуживании.

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и подмену изношенных частей, установили редуктор на кар и сейчас можно приступать к регулировке.

Порядок наших действий будет смотрится последующим образом:

  • Открыв капот и взором найдя редуктор, на верхней крышке корпуса которого имеется регулировочный винт и стопорная гайка они то нам и необходимы.
  • Ослабляем затяжку стопорной гайки, плоской отверткой начинаем вращать винт. Закручивая винт по часовой стрелке, свободный ход в шестернях колонки будет уменьшаться, но это при условии, что длина регулировочного винта нам дозволяет его закручивать.

Если винт закручен до упора, а свободный ход не убирается, то колонка идет под подмену.

Рулевой механизм редуктор (колонка) на ВАЗ Нива

Уважаемые покупатели, во избежание ошибок при отправке рулевого механизма редуктора, колонки ВАЗ 2131 в сборе, короткий вал, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Рулевое управление необходимо для того, чтобы преобразовать вращение руля вокруг своей оси в поворот колес. Причем поворот колес должен выполняться синхронно для обеспечения плавности хода. На ВАЗ 2131 в качестве преобразователя вращения руля установлен редуктор червячного типа. В его конструкции имеется один важный элемент — червячная шестерня. Именно за счет нее и происходит преобразование вращения в поперечное перемещение, необходимое для изменения положения рулевых тяг

1 – картер; 2 – сошка; 3 – нижняя крышка картера; 4 – регулировочные прокладки; 5 – наружное кольцо подшипника вала червяка; 6 – сепаратор с шариками; 7 – вал сошки;8 – регулировочный винт;9 – регулировочная пластина; 10 – стопорная шайба; 11 – вал червяка; 12 – верхняя крышка картера; 13 – уплотнительная прокладка; 14 – втулка вала сошки; 15 – сальник вала червяка; 16 – сальник вала сошки

Червяк рулевого механизма 21213-3401035 , сошка 21213-3401090.

Редуктор, иначе называемый рулевой колонкой, располагается в подкапотном пространстве, сразу же под вакуумный усилителем тормозов. Как такового обслуживания рулевой редуктор ВАЗ 2131 не требует, достаточно лишь следить за тем, чтобы из него не вытекало масло

Внимание: Люфт в редукторе вызывает некоторые неудобства, так как руль ВАЗ имеет достаточно большой свободный ход и маневрировать становится проблематично

Чтобы уменьшить люфт руля, нужно выполнить несколько простых манипуляций. Первым делом необходимо позвать помощника, который будет вращать руль во время проведения регулировки. Приготовьте инструмент — ключ на 19 и широкую плоскую отвертку.

Рулевая колонка поддается только одной регулировке, при выходе из строя наиболее оптимальный вариант — полная его замена.

Ослабьте регулировочную пластину 9

нарегулировочном винте 8 , можно даже полностью его выкрутить. Помощник вращает руль в разные стороны на четверть оборота от первоначального положения. Одновременно с этим вы, используя отвертку, вкручиваете винт до тех пор, пока не исчезнет люфт. Такая регулировка уменьшится свободный ход, руль станет вращаться немного туже. В конце надежно затягиваете винт. Немного сложнее будет замена редуктора, но рулевое управление станет надежнее.

В магазинах можно приобрести ремкомплект для восстановления колонки. Стоит заметить, что такой ремонт крайне нежелателен, ведь корпус редуктора имеет свою выработку, которая может оказаться помехой при установке новых шестерен. Из-за этого вращение рулем ВАЗ 2131 окажется либо тугим, либо будет осуществляться с заеданиями.

При люфте руля колонка может быть исправна, но могут быть отпущены крепежные соединения к кузову автомобиля. Их необходимо проверить в первую очередь, т. к. на лонжероне могут быть трещины и из – за этого колонка может болтаться.

Редуктор подлежит ремонту, если резьбовая часть на его валах повредилась, а в связи с повреждением или сильным износом резьбовой части обоих валов которые находятся в редукторе, подшипников, могут происходит следующие проблемы с рулевым управлением, а именно руль может вращаться и иметь при этом люфт, кроме того рулевое колесо может вращаться, а вот уже сами колёса нет, а так же руль может просто заблокироваться в одном месте и не двигаясь никуда так и будет стоять, так же из рулевого редуктора может ещё течь масло, но это уже будет происходить по другой причине, корпус редуктора повреждён и имеет сквозные трещины (после коррозии такое может быть). Если с сальниками, что то случилось, то масло тоже будет вытекать постоянно из редуктора и в связи с этим руль будет крутиться тяжелей (масло всё вытечет) и на корпусе или внизу на автомобили Вы заметили постоянные следы вытекаемого масла из редуктора.

При обнаружении протечки желательно провести ремонт или замену узла. Если выполнить это невозможно, старайтесь поддерживать уровень масла в норме.

Другие артикулы товара и его аналогов в каталогах: 21213340001010.

ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2120.

Любая поломка – это не конец света, а вполне решаемая проблема !

Причины выхода из строя рулевого редуктора ВАЗ 2131 у автомобилясемейства НИВА.

Как самостоятельно заменить рулевой редуктор ВАЗ 2131 на автомобиле семейства НИВА.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Замена рулевых тяг (наконечников) на ВАЗ классика (2101-2107)

замена рулевых тяг на автомобиле ваз классика на примере ваз 2105. на всей классике процедура одинаковая.

Комплект усиленных муфт рулевых тяг для Нивы

Комплект усиленных муфт рулевых тяг автомобилей Нива — усиленные за счет применения закрытого и, соответственно, более жесткого резьбового соединения. Шестигранник под ключ 24мм. При этом закрытое резьбовое соединение защищено от коррозии и уменьшает возможность появления люфтов в регулировочном узле тяги.

Применение такой конструкции позволяет исключить поломку короткой рулевой тяги (изгиб, ослабление муфты) и гарантирует сохранение регулировок схождения при самых тяжёлых условиях эксплуатации.

ВАЖНО! Муфты сконструированы под два коротких наконечника. Для регулировки схождения необходимо отсоединять рулевой наконечник от сошки поворотного кулака. Марка: Нива, LADA 4×4, Chevrolet Niva

Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации

Марка: Нива, LADA 4×4, Chevrolet Niva. Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.

1. Усиленные рулевые тяги Нива, LADA 4×4, Chevrolet Niva — 2 шт., материал сталь ст45 2. Гайки M24 10 мм — 4 шт., материал сталь ст45 3. Гайки M24 5 мм — 4 шт., материал сталь ст45

Изготовление усиленных рулевых тяг в НИВУ

Изготовил усиленные рулевые тяги. Основное тело-шестигранник на 24. В роли наконечников — короткие рулевые наконечники классические, вопреки ожиданиям, отрегулировали схождение быстро.

Наконечник крупным планом. Взял Трек-стиль, вроде как, самые надёжные.

Новая тяга в сравнении со старой

Важно, чтобы, когда тяги были установлены и отрегулированы, резьба выставлялась как можно меньше. Это важно с точки зрения надёжности узла. Из алюминия изготовил 4 стопорных шайбы

Из алюминия изготовил 4 стопорных шайбы.

Центральную тягу не мог найти Трек-стиль, взял какую-то под названием Триал, проверим)Весит на 100гр больше старой, видимо что то усилили.

Не забываем добавлять смазки, нынешний производитель экономит на всём! После того как смазка закачена вставляем пасту от гелевой ручки, сдавливаем пыльник и выпускаем воздух с излишками смазки.

Предварительно нижний рычаг я переместил максимально вперёд оставив сзади только одну шайбу, чтобы увеличить кастор…

Отрегулировали панарой задний мост. Короткими тягами отрегулировали фланец хвостовика паралельно фланцу раздатки. Сход-развал в норме. Всё в зелёной зоне!

После сход развала заплющиваем стопор.

Шайбы для регулировки развала не забываем ставить цельно-замкнутые!сход развальные очень любят вылетать!

Теперь осталась сборка салона. Работа по подвеске и наружке пока закончена…

Для просмотра онлайн кликните на видео ⤵

снятие руля шнива аэрбэг Подробнее

Замена рулевого колеса шевролет нива. Подробнее

Руль на шеви ниву. Подробнее

Как снять руль у Нивы. Подробнее

ПЕРЕТЯЖКА РУЛЯ НА ШЕВРОЛЕ НИВА | УНИВЕРСАЛЬНАЯ ОПЛЁТКА С АЛИЭКСПРЕСС ЗА 2$ Подробнее

Реставрация и перетяжка руля Нива шевролет Подробнее

НИВА. ВАЗ. Как снять и переставить руль ровно. Самый лучший способ переустановки руля на НИВЕ ВАЗ Подробнее

Перетяжка руля, дефлекторы, и подлокотник Шевроле Нива Подробнее

ШОК. ЧТО Я НАШЁЛ ДЛЯ ШЕВРОЛЕ НИВА (CHEVROLET NIVA) НА АЛИЭКСПРЕСС КОНКУРС Подробнее

Снимаем airbag Нива Шевроле. Подробнее

Chevrolet Niva 4х4 Шевроле Нива 2020 года Замена переднего бампера Подробнее

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Иван Глазунов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
