Генератор лада калина 8 клапанов схема

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

• При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
• Разрядка или перезаряд (выкипание) аккумуляторной батареи.
• Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
• Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
• Посторонние звуки (вой, писк) исходящие от генератора.

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Меняем реле регулятор генератора на Лада Калина

Трёхфазный регулятор напряжения (реле зарядки) установлен на генераторе. Отвечает за поддержание напряжения бортовой сети в заданном пределе при всех режимах работы.

Выход из строя считается одной из часто встречаемых проблем , связанных с работой генератора. Замена элемента не требует практических навыков.

Процесс замены

Процесс снятия генератора на Калине зависит от того, стоит ли на нём натяжитель или нет. Ремень без натяжителя снимается только вместе с генератором или просто разрезается (если старый).

1. Скинуть «минусовой» провод с АКБ.
2. Ослабить крепление генератора, и снять ремень.

Ключом на 13 ослабляем натяжитель и снимаем ремень.

Нажав на фиксатор, отщелкиваем пластиковую колодку.

Приподнимаем пыльник и откручиваем гайку на 10.

Болты крепления находятся сверху и снизу генератора.

Защелки расположены на боковой поверхности крышки.

Крепление реле регулятора: 1 – контакт под втулкой, 2 – болты крепления корпуса реле.

Вид на генератор со снятым реле.

После сборки узла необходимо проверить надежность подсоединения проводов и натянуть ремень генератора.

Критический износ щеток на старом реле.

Коротко об артикулах и применимости

На Калину, Гранту и Приору преимущественно устанавливались одинаковые 9402.3701-06 или 9402.3701-14 (14 В, 85 А). Артикулы совместимого реле напряжения:

КЗАТЭ «Орбита» (Саранск) 849.3702, стоимостью 500-750 руб.

Новый регулятор напряжения Саранского производства.

Важно ! На Приорах с генератором 3701010, имеющим ток отдачи до 115 А реле напряжения с калиновским не взаимозаменяем !

Причины и симптомы неисправности

Замена регулятора понадобится в случае, если деталь вышла из строя. Произойти это может по нескольким причинам:

1. Короткое замыкание в цепи, приведшее к его поломке. Происходит достаточно часто, так как «релюшка» является источником питания, а предохранителя между ним и ротором не предусмотрено.
2. Стирание щёток, произошедшее в результате трения о ротор.

Узнать о проблемах с работой генератора, в частности – с реле зарядки, можно изменению напряжения бортовой сети.

На практике, в ходе эксплуатации автомобиля это определяется по следующим симптомам:

1. Разной яркости пучок света фар. При нажатии на педаль газа загораются ярче, на холостом ходу – тускнеют.
2. Недозаряд аккумулятора скажется на утреннем запуске. Стартер проворачивается намного туже обычного.

Перезаряд АКБ из-за повышенного напряжения. Может отразиться несколькими способами:

• Кипение электролита в банках. Проявится резким, неприятным запахом, исходящим от аккумулятора;
• Частое перегорание предохранителей. Если они отсутствуют – сгорит самая «слабая» часть проводки (места с очагами окисления меди, плохие контакты).

По краям АКБ видны следы электролита. Это возникает из-за перезаряда.

Схема системы зажигания Лада Калина Люкс

1 – датчик контрольной лампы давления масла; 2 – датчик указателя температуры охлаждающей жидкости; 3 – блок предохранителей дополнительный; 4 – предохранители электровентилятора системы охлаждения двигателей; 5 – реле электробензонасоса; 6 – реле электровентилятора системы охлаждения двигателя; 7 – реле зажигания; 8 – реле 2 электровентилятора системы охлаждения двигателя; 9 – реле 3 электровентилятора системы охлаждения двигателя; 10 – электровентилятор системы охлаждения двигателя; 11 – датчик положения дроссельной заслонки; 12 – регулятор холостого хода; 13 – датчик температуры охлаждающей жидкости; 14 – колодка диагностики; 15 – колодка жгута системы зажигания к колодке жгута панели приборов; 16 – электромагнитный клапан продувки адсорбера; 17 – датчик скорости; 18 – колодка жгута системы зажигания к колодке жгута панели приборов 2; 19 – датчик массового расхода воздуха; 20 – датчик положения коленчатого вала; 21 – датчик кислорода; 22 – контроллер; 23 – датчик неровной дороги; 24 – датчик кислорода диагностический; 25 – колодка жгута катушек зажигания к колодке жгута системы зажигания; 26 – катушки зажигания: 27 – колодка жгута системы зажигания к колодке жгута катушек зажигания; 28 – свечи зажигания; 29 – форсунки; 30 – резистор; 31 – датчик давления системы кондиционирования воздуха; 32 – колодки жгута системы зажигания и жгута проводов форсунок; 33 – датчик фаз; 34 – датчик детонации.

Жгут проводов системы зажигания -11184-3724026-10. Жгут проводов катушек зажигания -1118-3724148-00. Жгут проводов форсунок -11184-3724036. А – к клемме «плюс» аккумуляторной батареи.

На автомобилях «Калина» генератор трехфазный, вырабатывает переменный ток. Сильно вдаваться в теорию не стоит, рядовому автомобилисту достаточно знать лишь то, как самостоятельно провести диагностику и ремонт установки. Имеется в виду установка непосредственно генератора и регулятора напряжения. Дело в том, что на выходе силовых обмоток напряжение прыгает в интервале 10-30 В, а для питания всей бортовой сети нужно 12 В. Первым делом необходимо выпрямить напряжение, а затем стабилизировать его.

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по различным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно без помощи других, если знать как снять генератор на “Гранте”. Зависимо от модификации автомобиля (8-ми либо 16-ти клапанный движок, наличие кондюка), процедура демонтажа генератора имеет свои особенности, потому стоит разглядеть каждый вариант раздельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы пригодятся:

Перед тем, как снять генератор на “Гранте” без кондюка, следует отключить “массу” от аккума, сняв минусовую клемму. Порядок действий последующий:

• открутить 2 задних болта крепления защиты мотора;
• открутить 4 фронтальных болта защиты мотора;
• снять защиту мотора (брызговик) с машины;
• отстыковать колодку проводов от генератора;
• демонтировать защитный колпачок гайки, удерживающей силовой провод;
• открутить гайку и отстыковать силовой провод генератора;
• открутить верхнюю гайку крепления генератора “Гранта”;
• отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
• открутить нижний болт крепления генератора;
• отодвинуть генератор от мотора монтажной лопаткой и извлечь нижний болт крепления;
• сместить генератор в направлении правого брызговика;
• снять ремень генератора со шкива агрегата;
• вытащить генератор;
• снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

Снимаем генератор лада калина,меняем контактные кольца якоря.

https://youtube.com/watch?v=gVC1DyDADBk

Как снять генератор на 16кл. Калине .Если у вас возникли вопросы, вы можете задать их в группе Вконтакте -…

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

• отсоединить колодку от вывода “D” на генераторе;
• снять резиновый колпачок, прикрывающий вывод “В+” генератора;
• при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
• ослабить затяжку гайки натяжной планки, используя ключ на 13;
• вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
• сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
• выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
• демонтировать натяжную планку;
• открутить нижнюю гайку крепления генератора “Гранта”;
• снять дистанционную втулку и вытащить нижний болт крепления;
• снять натяжную планку;
• вытащить генератор ЛАДА “Гранта”.

Чтобы установить генератор, надо проделать вышеописанное в обратной последовательности.

Важно: после установки генератора 16-клапанной ЛАДЫ “Гранта” необходимо отрегулировать натяжение ремня

Как снять генератор на “Гранте” с кондиционером

Кондиционер ЛАДА “Гранта” приводится в действие ремнем генератора, что осложняет работу. Необходимо сначала отвести кондиционер в сторону, а затем приступать к снятию генератора. Для работы понадобятся:

Сначала придется, как обычно, отключить “массу” от аккумулятора. Снятие генератора на “Гранте” с кондиционером производится так:

• обработать средством WD-40 болты, удерживающие подушки двигателя и кронштейн;
• демонтировать защиту, открутив болты крепления;
• когда средство WD-40 подействует, открутить гайку кронштейна;
• поставить домкрат под правую переднюю часть машины;
• ослабить болты, удерживающие переднее правое колесо;
• поднять домкрат, вывесив колесо;
• снять колесо с автомобиля;
• открутить натяжной ролик;
• открутить болты, фиксирующие подушку;
• аккуратно опустить автомобиль, вывесив его (подушка сместится к двигателю, открыв доступ к ремню и генератору).

Далее остается снять генератор одним из способов, описанных выше.

Порядок действий по установке генератора обратный порядку при демонтаже. После установки генератора необходимо прикрутить подушку, установить защиту двигателя и колесо, надеть клемму “массы” на аккумулятор.

Сборка генератора Лады Калина

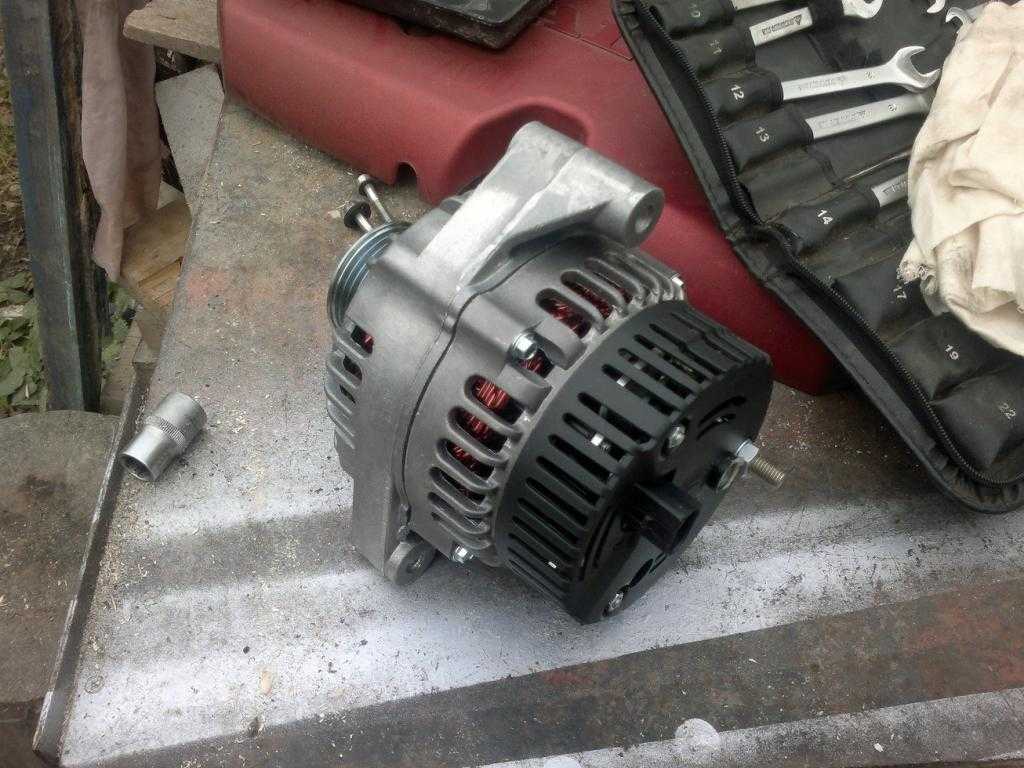

Агрегат в сборе

Прежде чем приступить к посадке подшипника во фронтальную крышку генератора, потребуется обследовать его гнездо на предмет деформированных участков. В случае их обнаружения нужно распрямить помятые участки при помощи ножа или шабера. При посадке переднего подшипника внутрь обшивки не надавливайте на центральную часть, деталь должна вставляться путем давления на края внешнего кольца.

Выбрав нужную оправу в наборе чашечного съемника, плотно насадите подшипник на фронтальную обшивку генератора. Несильными ударами резинового молота нужно подкорректировать вальцевание подшипника внутри обшивки. С помощью небольшой трубочки (18 мм) наденьте задний подшипник на роторный вал.

Прежде чем приступать к монтированию заднего подшипника, необходимо удостовериться, что вал хорошо зажат в тисках. Под него можно засунуть небольшую древесную щепку. Это поможет обезопасить переднее роторное крыло в процессе насаживания подшипника. Чтобы не испортить подшипник, нужно бить молотом только по его центральной части.

Остальная часть сборки генератора осуществляется в порядке, обратном разборке. Здесь вам помогут маркированные отметки, которые наносились в процессе демонтажа генератора. Крепление агрегата должно затягиваться в режиме автомобильного колеса, то есть крест-накрест. При этом нужно затягивать болты постепенно, не закручивая до упора сразу же. После успешной затяжки ротор должен крутиться без лишних усилий и остановок. Если он заедает, значит, обшивка генератора собрана неправильно. Прежде чем закрепить пластиковый кожух, нужно удостовериться в надежности крепления обмотки статора.

голоса

Рейтинг статьи

Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин-1.

Включаем все потребители: – наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

Берем вольтметр и замеряем напряжение на аккумуляторе, это нужно делать вдвоем. Один поддерживает обороты двигателя, а второй помощник замеряет напряжение.

Напряжение должно быть не менее 13 В. Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме фар дальнего света, и вновь замеряем напряжение на аккумуляторе.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор.

Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Для проверки вентилей выпрямительного блока необходимо отсоединить провода от аккумулятора, генератора и вывода «+» регулятора напряжения.

Берем проводник подсоединяем его к «+» аккумулятора, и через лампочку (1-5 Вт, 12 В) подсоединяем к выводу «В+» генератора, а «минус» подсоединяем к корпусу генератора.

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «+» аккумулятора через лампочку соединяем с выводом «В+» генератора, а «минус» подсоединяем с выводом одной из фазных обмоток статора.

Если лампа горит, пробит один или несколько положительных диодов.

Для проверки замыкания в отрицательных вентилях «+» батареи через лампочку соединяем с выводом одной из фазных обмоток статора, а «минус» с корпусом генератора.

Если лампочка горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Для того чтобы исключить замыкание обмоток, снимите генератор с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяем их на замыкание с помощью лампы или омметра.

Для проверки обрыва в обмотках статора подсоединяем щупы тестера (в режиме омметра) к выводам обмотки статора.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

Для проверки короткого замыкания между обмотками статора подсоедините щупы тестера между выводами двух обмоток.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмотки статора на «массу» подсоедините щупы тестера к выводу обмотки и корпусу генератора.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу. Аналогично проверьте остальные две обмотки.

Осмотрите обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тестера к контактным кольцам. Если омметр показывает бесконечность, значит, в обмотке есть обрыв.

Для проверки короткого замыкания обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву).

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Меняем подшипники в Ладе Калине

Выпрямительные блоки, присутствующие в конструкциях генераторных установок модельного ряда «АвтоВАЗа», за время эксплуатации удостоились немалого числа негативных отзывов. Это утверждение также справедливо для рассматриваемой нами Лада Калина. Эти модули могут огорчить поломкой уже при пробеге в 10 тыс. км, что предполагает ремонт или замену устройства. Также на практике выявлено: причиной большинства неисправностей выступает кронштейн генераторной установки. Впрочем, подшипники также могут прийти преждевременно в негодность. Отрадно, что с такой проблемой владельцы в состоянии справиться самостоятельно.

Для осуществления ремонта генераторного модуля потребуется его предварительная разборка. С этой целью шуруповертом «захватываем» наконечники кабелей статора и незначительно вытягиваем их из пружин, присутствующих в диодном мосту. Далее следует открутить болты, удерживающие сам мост. Вдобавок отвинчиваем соединяющий болт.

Разобрав корпус генераторной установки LADA Kalina, прибегаем к проверке целостности заднего подшипника. Здесь потребуется покрутить его внешнюю обойму. Если она вращается без ощутимых затруднений и звуков, а также не склонна издавать люфт, то констатируем исправность подшипника. Когда малейшие признаки износа налицо, меняем его без раздумий.

Дальнейшим действием будет демонтаж кронштейна генераторного узла. Тем же шуруповертом поддеваем статор и вынимаем из обшивки. В конструктиве кронштейна присутствует подшипник, который также подлежит ревизии и замене (при необходимости).

Подшипник передней части генератора LADA Kalina завальцован внутри обшивки. Производитель не рекомендует прибегать к его замене. Однако мастера все же советуют выполнять эту процедуру, поскольку при поломке придется заменить генератор целиком, что весьма недешево.

Снять данный подшипник можно, однако предварительно придется извлечь шкив и присутствующую здесь пробку. Далее, применяя молоток с резиновым бойком, производим выемку ротора. Заметим, что фронтальную обшивку изделия придется зажать тисками. Подшипник извлекаем с особой аккуратностью.

Как поменять своими руками?

Трудоемкость замены ремня генератора на Калине не зависит от числа клапанов или дополнительных агрегатов на двигателе.

Замена на 8 клапанных моторах без натяжителя

Замена ремня на таком двигателе является самой простой, из инструментов понадобится только ключ на 13 мм и короткая отвертка с плоским жалом. Поскольку в такой схеме привода натяжение довольно сильное, то при смене необходимо использовать только шестиклиновой ремень Gates 6PK823SF или Dayco 825 с дополнительной маркировкой POLY-V. Остальные ремешки слишком жесткие, быстро разрушаются и выводят из строя подшипник на валу генератора.

Этапы работы

Для выполнения задачи нужно сделать следующее:

1. Выкрутить болт нижнего крепления генератора на 2–3 оборота.
2. Отвернуть гайку верхнего крепления, отверткой вытолкнуть болт и вынуть его совсем.
3. Опустить генератор вниз. Проушина механизма должна пройти через щель между радиатором и корпусом телевизора.
4. Снять старый ремень и заменить его на новый. Если ремешок не надевается на шкивы легко, то его можно аккуратно натянуть при помощи отвертки.
5. Поднять генератор вверх, обеспечивая натягивание ремня.
6. Вставить болт верхней точки крепления и затянуть гайку.
7. Затянуть болт нижней точки крепления.
8. Проверить работу ремня.

Процесс ремонта на таком моторе хорошо показан на видео, снятом автором Ильгиз Магафуров.

Замена на 8 клапанных моторах с натяжителем

Здесь процедура установки нового ремня генератора сильно отличается, от представленной выше.

Необходимые инструменты

Для самостоятельной замены генераторного ремня понадобятся как минимум следующие инструменты:

• обычный или накидной ключ для гаек 13, 17 и 19 мм;
• головка с трещоткой для гаек 8 мм, при ее отсутствии подойдет рожковый или обычный ключ того же размера;
• отвертка с тонким плоским жалом;
• тонкая игла;
• ветошь;
• уайт-спирит или бензин, примерно 0,5 литра;
• емкость и кисть для промывки;
• смазка для подшипника ШРУС.

Этапы работы

Для регулировки степени натяжения ремня на моторах Калина применяется механический натяжитель в отличие от привода ГРМ, в котором используется гидронатяжитель. При смене элемента рекомендуется провести профилактический ремонт ролика, заложив туда свежую смазку.

Для выполнения работ нужно выполнить следующее:

1. Ослабить болт ролика. Резьба на нем обратная.
2. Поддеть отверткой пластиковую заглушку на ролике и аккуратно снять ее.
3. Открутить на несколько оборотов фиксирующую гайку на стержне натяжителя.
4. Ослабить натяжение ремня путем вращения гайки стержня по часовой стрелке. Гайку необходимо отворачивать до момента, пока стержень не начнет свободно перемещаться в посадочном месте.
5. Открутить боковой болт крепления концевика стержня, находящийся рядом с натяжным роликом.
6. Снять натяжитель и отложить в сторону.
7. Приступить к демонтажу ремешка. Процедуру необходимо начинать со шкива генератора, преодолевая при этом небольшое сопротивление ремня.
8. Демонтировать элемент со шкива коленчатого вала и вынуть его полностью.
9. Открутить болт ролика и снять его.
10. Иглой аккуратно поддеть и демонтировать защитные крышки на подшипнике. Промыть подшипник уайт-спиритом или бензином.
11. Набить свежей смазкой и установить защитные резиновые крышки.
12. Собрать все детали и вмонтировать ролик на место. При сборке необходимо помнить, что втулка стоит в подшипнике со стороны кронштейна.
13. Сменить ремешок, установив его в обратной последовательности — от шкива коленчатого вала к шкиву генератора.
14. Установить натяжитель и вращением гайки против часовой стрелки начать подтягивать ремень. Затягивать гайку нужно до момента увеличения сопротивления. Хорошо натянутый ремешок должен слегка продавливаться при нажатии рукой.
15. Затянуть гайку, стопорящую стержень натяжителя.
16. Проверить работу механизма, при возникновении свиста ремешок дотянуть.

Неисправности

Все неисправности генераторов можно разделить на две категории:

Сейчасчитают Генератор дает перезаряд на аккумулятор, причины и способы их устранения

76.6k

Lada Largus FL 2021 в новом кузове или все новое еще не забытое старое

973

• отсутствие зарядки (или недозаряд);
• повышенный шум.

Свист или скрежет может возникать из-за подшипников или натяжного ремня.

Причиной плохой зарядки или полного ее отсутствия может послужить:

• обрыв или замыкание в роторной или статорной обмотке;
• износ щеток (они находятся в одном корпусе с реле-регулятором);
• неисправность реле зарядки;
• пробой диодного моста;
• слабо натянутый ремень.

Восстановление электродвигателя у ВАЗ

Посмотрим первоначально, как производится замена щеток генератора ВАЗ 2107. Для работы оснастимся следующими инструментами:

• набор накидных ключей;
• отвертки – набор;
• молоток резиновый.

Итак, начинаем работу по смене щеток генератора на ВАЗ 2107.

1. Отсоединяем клеммы аккумуляторной батареи, а также откручиваем кабели с выводов электродвигателя, демонтируем его, отвернув крепления. Ослабив ремень, извлекаем электрический мотор.
2. Откручиваем крепление шкива, одновременно придерживая инструментом ротор.
3. Отсоединяем тяговое реле.
4. Выкрутив гайки, извлекаем переднюю крышку сборочной единицы с помощью резинового молотка.
5. Также посредством резинового молотка выталкиваем наружу ротор.
6. Открепляем от статора заднюю крышку.
7. Достаем из статора щеткодержатель, производим переустановку изношенных деталей.
8. Сборка электрического мотора осуществляется в обратной последовательности.

Данный процесс, если что-то непонятно, можно также наглядно изучить видео с названием «замена щеток ВАЗ 2107». Замена щеток в генераторе ВАЗ 2106 производится точно так же.

Если же обратиться к моделям ВАЗ с передним приводом, то отличий по ходу выполнения процедуры не так уж много.Для примера рассмотрим сначала, как делается замена щеток у ВАЗ 2110, для чего возьмем предварительно вот что:

• гаечные ключи;
• набор отверток;
• молоток, брусок или молоток с резиновым наконечником.

1. Ослабив ремень, отсоединив провода и открутив три болта, демонтируем электродвигатель.
2. Достав агрегат из авто, снимаем шкив, придерживая отверткой ротор. В принципе, тяговое реле и ротор можно не демонтировать, у «семерки» мы сделали это для удобства работ.
3. Далее отщелкиваем на задней части электромотора защелки, после чего извлекаем пластиковый кожух.
4. Нам сразу открывается узел регулятора напряжения вкупе со щеткодержателем.
5. Откручиваем два винта и снимаем щеткодержатель.
6. Производим обновление изношенных деталей.
7. Сборку делаем от обратного.

Кстати, смена щеток у ВАЗ 2112 осуществляется один в один по этой же инструкции. А теперь разберемся, как произвести замену элемента у ВАЗ 2109.

Нам потребуется приготовить:

• набор накидных ключей;
• отвертки крестовую и шлицевую;
• резиновый молоток.

Делаем вот что (это вариант без снятия тягового реле).

1. Ослабив ремень и сняв планку натяжителя, демонтируем весь агрегат.
2. На демонтированном узле откручиваем шкив.
3. Открутив гайки, извлекаем переднюю крышку электродвигателя.
4. Выталкиваем ротор наружу резиновым молотком.
5. Открепляем статор от задней части электромотора.
6. Открепляем диодный мост, достаем наши вышедшие из строя графитовые наконечники и устанавливаем новые.
7. Сборка делается по пути назад.

Надо сказать, что работа по замене щеток на ВАЗ 2114 проходит в точно такой же последовательности. То же самое касается и проведения работы у ВАЗ 2115.

Замена генератора Лады Калины

В статье даются общие сведения про генераторы Lada Kalina, объясняется, как произвести замену реле регулятора и самого генератора целиком.

Генератор всегда должен быть исправным

Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

• без стартера невозможно запустить двигатель;
• автомашина не может ездить без освещения в темное время суток;
• мотор отопителя создает тепло в салоне;
• моторчик дворников очищает лобовое стекло от дождя и снега;
• fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

Генератор Лады Калины

На автомобилях Lada Kalina устанавливаются трехфазные генераторы, вырабатывающие переменный ток, для получения постоянного тока в схему генератора включен выпрямительный блок.

АвтоВАЗ комплектует машины ВАЗ 1118 генераторами типа 5132.3771

или9402.3701-06 , есть много различных производителей, выпускающих запчасти для вазовской машины.

Генератор на Ладу Калину может быть разной мощности, промышленностью выпускаются источники тока на 85, 100, 90, 115, 120, 135 Ампер.

Среди наиболее известных производителей деталей ВАЗ отмечаются:

• Прамо;
• СтартВОЛЬТ;
• КЗАТЭ;
• LKD (Китай);
• Eldix (Болгария);
• ISKRA (Словения);
• БАТЭ (Белоруссия);
• Bosch.
