Не держит ручник на автомобиле, почему и что делать?

Что нужно, чтобы отрегулировать ручник

Для регулировки стояночного тормоза понадобится наличие одного из следующих приспособлений:

При отсутствии всех этих условий, которые вряд ли способен обеспечить любой рядовой водитель, можно обойтись и опорными «козлами», которые устанавливаются под заднюю часть кузова после её поднятия при помощи домкрата. Также стоит предусмотреть наличие в наборе двух ключей «на 13» и пассатижей.

С чего начать регулировку

Ваз 2110 не работает ручник

Процесс регулировки стояночного тормоза проходит следующим образом:

  • автомобиль устанавливается на эстакаду (или канаву, или вообще приподнимается домкратом);
  • проверяется положение рычага тормоза – оно должно быть крайним нижним;
  • при помощи первого ключа ослабляется контргайка, с одновременным удержанием вторым ключом регулировочной гайки.
  • Заворачивается регулировочная гайка до того момента, пока не натянется трос привода ручника.

Примечание. При закручивании регулировочной гайки шток необходимо придерживать пассатижами.

Ваз 2110 подтянуть ручник

  • теперь следует убедиться в том, что полный ход рычага составляет от 2 до 4 щелчков;
  • после того как рабочий ход проверен, следует затянуть контргайку уравнителя, при этом придерживая регулировочную гайку ключом.
  • рычаг ручника опускается вниз, после чего руками проворачивается задние колёса. Их вращение должно происходить равномерно и без заеданий.

Примечание. Если приводной трос ручника так и не получилось натянуть в процессе регулировки, эту деталь следует заменить.

Причины неисправности стояночного тормоза

Главные причины неисправности механизма торможения авто:

  1. Трос порвался. Все очевидно – существует где-то на тросике разрыв. Значит, необходимо заменить его целиком.
  2. Клинит ручник. Рычаг соединятся с тросиком, при повреждении специальной оболочки которого заклинивает механизм торможения. Повреждения каких-либо из множества стальных жил могут являться причиной некорректной работы ручника. Но и тут выход из ситуации – новый тросик.
  3. Засорились тормозные колодки. Все мелкие частицы, наподобие пыли, очистительных реагентов и льда с дороги, засоряют ваши колодки. Проблема решается под воздействием силы трения. Нажмите пару раз плавно на педаль во время движения, соринки будут удалены.
  4. Некачественная регулировка тросика. Иногда при производстве или ремонте неправильно перенастраивают систему тросиков. Вот тут может помочь исправление затяжки регулировочного болта и корректировка длины тросиков.
  5. Износились колодки. Хотя механизм торможения основан на трении, со временем оно губит сами колодки, и устройство приходит в негодность.
  6. Попадание жидкости в колодки. Протечь могло как масло, так и тормозная жидкость. Появление масла в системе торможения уменьшает трение. Причиной утечки могут быть неисправности тормозного цилиндра или сальника задней полуоси. Необходимо ликвидировать причины протечки и убрать жидкость с поверхности колодок. Если последнее осуществить не удается, колодки необходимо заменить.

Внимание: если вы обнаружили нижеперечисленные признаки, то у вашего автомобиля есть неисправность стояночного тормоза:

  • Машина не останавливается, когда вы едете на первой передаче и зажимаете тормоз или тянете рычаг стояночного тормоза.
  • Ваше авто установлено на наклонной поверхности, устройство стояночного торможения активировано, а автомобиль все равно продолжает катиться.

Некачественная замена тормозных дисков также может быть причиной основных неисправностей стояночного тормоза. В этом случае как минимум необходимо провести отладку механизма.

Если ход вашего тормозного рычага увеличивается до 10 щелчков даже после окончания регулировки положения тормозных колодок, то, вероятно, нарушены нормы правил эксплуатации. Очевидно, что присутствует неисправность системы торможения. Либо при замене элементов стояночного тормоза была некачественно произведена регулировка механизмов системы. В этом случае стоит позаботиться о последовательной отладке.

Регулировка осуществляется в соответствии с принципом последующего сокращения зазора между диском и колодкой.

Как регулируется стояночный тормоз

Вне зависимости от модели и марки автомобиля, при использовании классического тросового ручника процедура регулировки сильно не отличается.

Чаще всего применяется именно вариант работы под авто.

Чтобы своими руками выполнить регулировку, необходимо:

Выжать рычаг ручного тормоза на 2-3 щелчка. На разных моделях автомобилей может потребоваться разное число щелчков.
С помощью домкрата аккуратно приподнимите автомобиль с той стороны, где планируется проводить работу. Либо загоните авто на смотровую яму. Второй вариант физически проще и удобнее.
На регулировочном узле ослабьте затяжную гайку. Путём вращения второй гайки, трос постепенно натягивание.
Параллельно следите за тем, как меняется тормозящее усилие на вывешенном колесе.
Как только вручную не будет получаться покрутить колесо, трос натянут до нужного уровня.
Теперь вернитесь в салон, опустите рычаг ручника. В таком положении проверьте, вращается ли свободно заднее регулируемое колесо.
Если всё хорошо, снова вытяните рычаг, и идите повторно вращать колесо. Повторите эти манипуляции 2-3 раза

Важно убедиться в стабильности поведения ручного стояночного тормоза.
Затяните контргайку на завершающем этапе.

Альтернативой является регулировка через салон автомобиля. В этом случае основная проблема заключается в том, что придётся добраться до самого регулировочного винта. Обычно для этого приходится проводить демонтажные работы, снимать панель.

Насколько это легче или сложнее, нежели пролезть под автомобиль, зависит от конкретной ситуации и конкретной машины, на которой возникли проблемы со стояночным тормозом.

Механический ручной тормоз. Конструкция, принцип работы

Детали привода стояночного тормоза ваз 2105: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — распорная планка; 13 — рычаг ручного привода колодок; 14 — задний трос; 15 — кронштейн крепления заднего троса

Наибольшее распространение на легковых автомобилях получил механический ручной тормоз, в качестве привода которого выступают металлические тросы. Устройство такого типа тормоза достаточно простое: в салон авто заведен рычаг, который соединен с приводным тросом. Тот в свою очередь взаимодействует с тормозными механизмами задник колес авто, в конструкцию которого включены специальные рычаги, воздействующие на тормозные колодки.

Работает все так: водитель тянет рычаг, а вместе с ним и трос. Последний воздействует на рычаги в тормозных механизмах и те разжимают тормозные колодки, прижимая их к тормозному барабану. За счет этого колеса автомобиля не могут вращаться и авто обездвиживается.

Чтобы при постановке на ручник рычаг не возвращался в исходное положение на нем установлен храповой механизм, состоящий из зубчатого сектора и фиксатора. При вытягивании рычага фиксатор входит между зубьев, предотвращая самовольный возврат.

Привод стояночной тормозной системы автомобилей ваз 2108, ваз 2109, ваз 21099: 1 — кнопка фиксации рычага ручного тормоза; 2 — рычаг привода стояночного тормоза; 3 — защитный чехол; 4 — тяга; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — оболочка троса

Чтобы снять авто с ручника, водитель нажимает на специальную клавишу на рычаге, тем самым отжимая фиксатор, и рычаг может вернуться в исходное положение. Трос же оттягивается на место за счет пружин. При этом он воздействует на рычаги в механизмах и те прекращают разжимать колодки.

Значительное распространение механический «ручник» получил благодаря простоте конструкции и надежности. Даже при отказе рабочих тормозов всегда есть возможность остановить автомобиль, поскольку ручник имеет свой привод, причем полностью независимый от других составляющих тормозной системы авто.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

  1. Металлической щеткой очистите резьбу регулировочной тяги.
  2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
  3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
  4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

  • автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
  • действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

  • по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
  • по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Как поменять трос ручного тормоза

Не все автолюбители знают, что система стояночного тормоза включает в себя не один, а целых два троса — передний и задний. Именно второй нередко приходится менять. Причин тому может быть несколько, включая критический износ и повреждения. А также в случае частого заклинивания тросик приходится подвергать замене. Кроме того, если вы после регулировки его натяжения обнаружили, что ручник больше не может блокировать задние колёса, в то время как тормозные колодки полностью исправны, замена троса ручного тормоза ВАЗ-2107 станет единственно правильным решением. Как это сделать, мы расскажем далее.

Если вы не намерены обращаться в автосервис, то сможете поменять непригодный к эксплуатации трос самостоятельно. Для этого нужно купить новую деталь и подготовить тот же нехитрый набор инструментов, который используется в процессе регулировки. А также вам понадобится домкрат.

Тросик ручника необходимо менять в случае частого заклинивания

Важно! Покупайте трос ручника только у того поставщика, который зарекомендовал себя и заслуживает доверия, поскольку низкокачественное изделие, изготовленное с нарушением технологии, прослужит крайне недолго. Если всё необходимое готово, можно приступать к замене, начиная с демонтажа

В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

Если всё необходимое готово, можно приступать к замене, начиная с демонтажа. В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

  1. Сначала необходимо поднять заднюю часть автомобиля так, чтобы задние колёса свободно крутились. Это нужно для демонтажа тормозных барабанов, без чего снятие старого троса и установка нового просто невозможна.
  2. Теперь нужно снять тормозные колодки, причём нет нужды снимать обе, а только заднюю на каждом колесе.
  3. Далее, аналогично процессу регулировки одним гаечным ключом придерживайте регулировочную гайку на штоке, а вторым — ослабьте затяжку контргайки. Но в этом случае обе гайки следует выкрутить. Предварительно отсоедините натяжную пружину от штока, воспользовавшись плоскогубцами.
  4. После демонтажа гаек вы сможете без труда снять направляющую заднего троса, после чего извлечь из неё сам трос.
  5. С левой и правой стороны автомобиля к днищу прикреплены два фиксирующих кронштейна, в которые помещена защитная оболочка — их необходимо демонтировать, открутив по две гайки на каждом.
  6. Дальше по направлению в сторону колёс защитная оболочка упирается двумя наконечниками ещё в два кронштейна. Здесь не нужно ничего откручивать — просто выведите наконечники из зацепления, потянув оболочку назад.
  7. Добравшись до тормозного щитка на каждом колесе, выверните по два болта, на которых держатся наконечники защитной оболочки. Потом потяните за трос, чтобы их вывести.

Далее, замена троса системы ручного тормоза на автомобиле ВАЗ-2107 предполагает установку нового изделия. Для этого придерживайтесь той же схемы, что и при снятии, но в обратном порядке. При этом следите, чтобы защитная оболочка проходила над продольной штангой, а правая и левая ветви располагались каждая со своей стороны, поскольку они неодинаковы. Так, на оболочке правой ветви есть резиновая трубка, а на левой она отсутствует. Перед тем как произвести замену тросика, желательно установить новые тормозные колодки, а по завершении всех монтажных работ обязательно отрегулируйте систему ручного тормоза.

Не работает ручной тормоз – причины и решение проблемы

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются. Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке. Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

  • барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
  • дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Важно! В зависимости от типа системы торможения, причины того, почему ручник не держит – могут в значительной мере отличаться

Как работает ручник?

Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

  • порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
  • заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
  • загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
  • неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
  • износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
  • масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Не работает ручник на Хендай Солярис

Для того, чтобы понять, почему не работает ручник на Хендай Солярис, необходимо обратиться к перечню слабых мест данного автомобиля. Среди них имеется такая позиция, как задние суппорта.

Также к неисправностям относится и трос ручного тормоза, который также имеет свойство закисать от времени эксплуатации, но рассмотрим данные о поломке по-порядку.

Если на Хендай Солярис не работает ручник, то с большой долей вероятности, это является следствием закисания (коррозирования) задних суппортов, что устраняется либо их переборкой, либо комплексной заменой задних суппортов в сборе

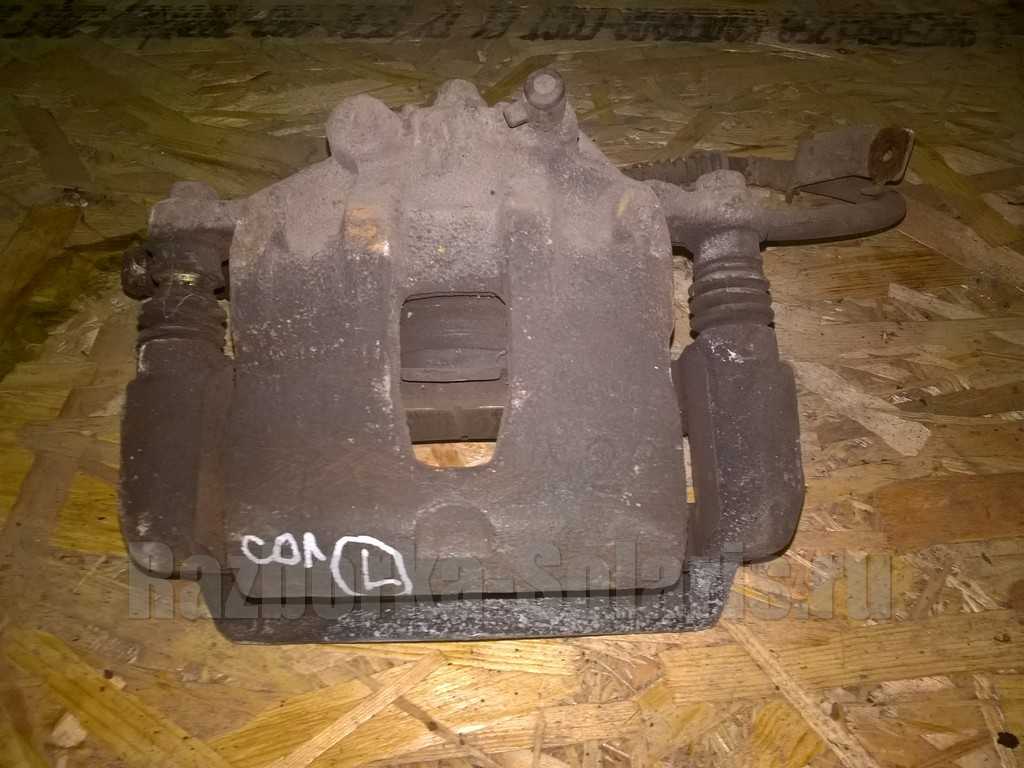

При диагностике неполадки, также требуется обратить внимание на состояние направляющих задних суппортов

В 90% случаев отказа ручного тормоза (ручника) являются именно задние суппорта. Их закисание происходит из-за того, что автовладелец ставит автомобиль на в зимнее время года, в частности, после продолжительных городских поездок, когда происходит резкий перепад температуры и металл, из которого изготовлены суппорта, начинает коррозировать.

Но бывают случаи, когда закисает сам ручник тормоза и проверить его работоспособность достаточно легко, это может сделать любой, даже начинающий автослесарь, другой вопрос — что трос время от времени нужно обслуживать, то есть промазывать от закисания, но в первую очередь, нужно обратить внимание именно на сами суппорта. ︎ Переборка суппортов В продаже можно найти ремкомплекты задних суппортов на Hyundai Solaris

Помогает данная мера, как показывает практика, относительно ненадолго и буквально через полгода, максимум через год, проблемы опять возвращабтся. В принципе, если воспользоваться данным ремкомплектом, то можно устранить поломку до продажи автомобиля. Если же интересует длительный результат, то лучше же всё же купить б/у оригинальный суппорты в хорошем состоянии. Несмотря на то, что эта позиция пользуется достаточно большим спросом на авторазборках, всё же суппорты часто бывают в наличии и найти их не составляет особого труда

︎ Переборка суппортов В продаже можно найти ремкомплекты задних суппортов на Hyundai Solaris. Помогает данная мера, как показывает практика, относительно ненадолго и буквально через полгода, максимум через год, проблемы опять возвращабтся. В принципе, если воспользоваться данным ремкомплектом, то можно устранить поломку до продажи автомобиля. Если же интересует длительный результат, то лучше же всё же купить б/у оригинальный суппорты в хорошем состоянии. Несмотря на то, что эта позиция пользуется достаточно большим спросом на авторазборках, всё же суппорты часто бывают в наличии и найти их не составляет особого труда.

︎ Новые неоригинальные суппорты На российском рынке также можно найти и не оригинальные суппорта на Hyundai Solaris, но проблема состоит в том, что характеризовать всю китайскую продукцию достаточно сложно, поскольку какие-то детали представляют собой достаточно качественные изделия, а какие-то являются откровенным ширпотребом и непригодны для какой-то длительной эксплуатации и поэтому, тут уже будет зависеть от того, какого именно производителя Вы выберете.
