О штампованных колесных дисках r14

Содержание статьи

Одним из важных параметров, влияющих на эксплуатационные характеристики автомобиля, является вес колесных дисков. Современные автолюбители понимают, что уменьшая вес дисков (устанавливая на автомобиль более легкие диски), можно повысить плавность хода, улучшить управляемость транспортного средства, а также динамические характеристики (скорость торможения и разгона).

Также от веса дисков в определенной степени зависит долговечность подвески, отсутствие поломок ее элементов в течение продолжительного времени. В данной статье будут подробно рассмотрен механизм влияния массы дисков на эксплуатационные характеристики автомобиля, кроме того, мы поговорим о том, как отличается вес дисков в зависимости от материала их изготовления, а также используемой технологии.

Средний вес диска

  • Компания OZ Racing выпустила самые легкие в мире диски Alleggerita HLT. Так, эта модель в размере 17 дюймов весит всего 6,25 кг
  • Самыми тяжелыми дисками считаются диски от БелАЗ-75710 — один диск R63 весит около 3 тонн.

Соотношение веса и размеров колесных дисков, изготовленных из различных материалов, хорошо иллюстрирует таблица. Данные, представленные в таблице, получены на основе сравнительного анализа веса и размеров более чем 4 тыс. моделей автодисков от различных производителей. Каждый показатель массы получен методом получения среднего арифметического числа от совокупности масс дисков одного размера (диаметра) и одного типа (материала изготовления) множества моделей от разных производителей.

Преимущества и недостатки низкопрофильных шин

При установленных низкопрофильных шинах значительно улучшается маневренность и управляемость автомобиля – это особенно заметно при прохождении поворотов. Руль становится “острее” и авто практически не отклоняется от траектории за счет того, что невысокие борта низкопрофильных шин меньше сминаются при боковых нагрузках на покрышку.

Зато при езде по плохой дороге такие колеса передают на кузов гораздо больше ударных нагрузок, нежели шины стандартного размера, и хуже поглощают различные дорожные дефекты.

Стоит отметить, что шину с низким профилем довольно легко “пробить” до диска даже на небольшой выбоине и при невысокой скорости, а кромка литого диска может смяться и полностью выйти из строя при использовании таких шин.

Также, не лишним будет упомянуть, что по правилам дорожного движения запрещено эксплуатировать транспорт с шинами, характеристики которых не отвечают модели транспортного средства. Однако, опыт показывает, что сотрудники автоинспекции обычно спокойно относятся к тюнингованным ВАЗ’ам с литыми дисками “на 14”.

И это не удивительно, ведь дисками R14 стандартно комплектуются автомобили семейства ВАЗ 2110, ходовая часть которых аналогична моделям ВАЗ 2108, 2109, 21093 и 21099. А вот с литыми дисками R15 вероятность нарваться на неприятности при прохождении техосмотра гораздо выше.

Время на чтение: 4 минуты

На сегодняшний момент большое количество моделей автомобилей укомплектованы штампованными дисками R14. Главным преимуществом штамповок является их дешевизна. Штампованные диски R14 стоят дешевле литых или кованых, поскольку процесс их изготовления полностью автоматизирован и при производстве используется сталь, которая сама по себе недорогая.

Данная статья расскажет о достоинствах и недостатках, параметрах и маркировках, а также о способе изготовления штампованных дисков.

Подрессоренная и неподрессоренная масса

Для того чтобы понять, как вес колеса может влиять на управляемость автомобиля, динамические характеристики, плавность хода и долговечность подвески, необходимо разобраться в том, какие силы действуют на автомобиль во время движения. Одним из основных параметров, которым руководствуются инженеры при разработке подвески для определенной модели авто, является соотношении подрессоренной и неподрессоренной массы автомобиля. Что это такое?

Рессора (пружина, амортизаторная стойка) является упругим элементом подвески, который смягчает удары, возникающие при движении автомобиля по неровностям дорожной поверхности. Благодаря этому элементу удары передаются на кузов лишь в незначительной степени, что определяет плавность хода и комфорт передвижения. Подрессоренная масса – это масса частей транспортного средства, которые отделены от дорожной поверхности рессорой (кузов), а неподрессоренная масса – это масса частей, которые находятся между дорожной поверхностью и рессорой (диски, шины, ступицы, элементы тормозной системы).

Штамповка автомобильных дисков с диаметром 14 дюймов

Штампованные автодиски так называются, потому что их изготавливают методом штамповки:

  • Из стальной заготовки штамповочным прессом выдавливается тарелка — центральная часть. Продавливаются рёбра жесткости. Высверливаются отверстия под болты. Убирается ненужная кромка. Тарелка готова.
  • Далее изготавливается обод. Длинный пласт стали нарезается. Сгибается в цилиндр. Сваривается по шву, шов срезается для гладкости. Цилиндр давится прессом, задается форма диска. Шлифуются края.
  • Правильнее называть такой диск штампо-сварным. Поскольку штампуется только непосредственно центральная часть, а обод получается раскаткой, затем две части привариваются.
  • В конце высверливается отверстие для ниппеля. Покрываются краской.

Из недостатков – подверженность коррозии, большой вес, хуже балансировка, а значит хуже устойчивость на дороге и управляемость.

https://youtube.com/watch?v=JkVvwZuXWOE

Все автомобили марки ВАЗ комплектуются колёсными дисками диаметром от 12″ (305 мм) до 17″ (432 мм).

Сетка размеров дисков ВАЗ:

Размеры диска для ВАЗ 2101 (Жигули) 1.2:

Диаметр 13″ (330 мм), ширина 4.5″ (114 мм), вылет 1.5″ (37 мм), PCD 4х98 (мм).

Размеры диска для ВАЗ 2106 (Жигули) 1.3:

Диаметр 13″ (330 мм), ширина 4.5″ (114 мм), вылет 1.5″ (37 мм), PCD 4х98 (мм).

Размеры диска для ВАЗ 2114 2001 1.5i:

Диаметр 13″ (330 мм), ширина 5″ (127 мм), вылет 1.4″ (35 мм), PCD 4х98 (мм).

Важно: для большинства колёсных пар машин марки ВАЗ используются диски с форматом сверловки 4х98 (мм)

Общие параметры дисков ВАЗ
Чертеж Общий чертеж диска Диски Возможные типоразмеры дисков для ВАЗ D (мм) Возможные диаметры дисков для ВАЗ в (мм) B (мм) Возможная ширина диска для ВАЗ в (мм)
(чертеж диска) 13×5.014×5.014×5.514×6.012×4.012×4.516×5.5 33 (мм)35.6 (мм)35.6 (мм)35.6 (мм)30.5 (мм)30.5 (мм)40.6 (мм) 12.7 (мм)12.7 (мм)14 (мм)15.2 (мм)10.2 (мм)11.4 (мм)14 (мм)

1. D — диаметр диска в дюймах;2. x — знак означающий нераздельность диска;3. B — ширина диска в дюймах.

D (мм) Полный диаметр диска в (мм)

B (мм) Полная ширина диска в (мм)

13×5.0
33 (мм)
12.7 (мм)

14×5.0
35.6 (мм)
12.7 (мм)

14×5.5
35.6 (мм)
14 (мм)

14×6.0
35.6 (мм)
15.2 (мм)

12×4.0
30.5 (мм)
10.2 (мм)

12×4.5
30.5 (мм)
11.4 (мм)

16×5.5
40.6 (мм)
14 (мм)

15×6.5
38.1 (мм)
16.5 (мм)

13×5.5
33 (мм)
14 (мм)

Предостережение: несмотря на то, что данные представляют собой официальные цифры производителей, приведенная выше информация является справочной, и не гарантирует однозначной точности.

Литые диски и шины каких размеров можно ставить на автомобили ВАЗ?

Самым популярным размером литых дисков на автомобилях ВАЗ являются колеса диаметром 14 дюймов (R14). Однако, устанавливая диски диаметром, отличающимся от заводских, необходимо соблюдать ширину и вылет, установленные производителем авто. Если эти параметру будут значительно превышены, то в поворотах и при предельной загрузке машины, выступающие колеса будут постоянно тереться о подкрылки, задевать колесные арки и детали подвески автомобиля.

На «Самарах» (ВАЗ 2108, 2109, 21093, 21099) нередко возникают трудности с задними колесами – увеличенные диски достаточно часто “конфликтуют” с колесными арками и элементами подвески автомобиля. Поэтому стоит еще перед покупкой удостовериться в том, что выбранные вами размеры литых дисков не будут доставлять неприятностей после их установки на машину.

Нормальные и достаточно широкие литые диски на ВАЗ 2108, 2109, 21093, 21099 могут быть, к примеру, шириной 6 дюймов (J6.0) с вылетом (обозначается ET) 35-40 мм. Для таких дисков подойдут стандартные шины от ВАЗ 2110 (размер 175/65 R14), но допустимо ставить и покрышки шириной 165 или 185 миллиметров.

Расшифровку обозначений на шинах и дисках можно посмотреть здесь:

Кроме того, на “восьмерки” и “девятки” можно поставить и 15-ти дюймовые литые диски с низкопрофильной резиной. Но тогда и вылет должен быть в пределах 30-35 мм, а шины, например, размером 185/55 R15 или 195/50 R15. Установка же шин размером 195/55 R15 или 205/50 R15 возможна только на переднюю ось, потому как для задних колес с таким диаметром потребуется дополнительно дорабатывать подвеску и колесные арки.

По нашему опыту, лучше всего на литых дисках, установленных на автомобилях ВАЗ 2108, 2109, 21093, 21099, себя показали шины размерами 185/60 R14 и 195/50 R15. Но это вовсе не означает, что другие сочетания размеров литых дисков и шин не подойдут для вашего ВАЗ’а.

Также не лишним будет знать, что для всех ВАЗ’овских литых дисков в каталогах имеется такой параметр, как PSD 4×98. Он обозначает, что для крепления колесного диска к ступице используются четыре болта, вписанные в окружность диаметром 98 миллиметров. А диаметр центрального отверстия всех литых дисков на ВАЗ должен быть не менее 58,5 миллиметров.

Какие диски легче (кованные, литые, штампованные)?

Стальные штампованные колесные диски являются наиболее тяжелыми, что и стало распространенной причиной их замены на легкосплавные сразу же после приобретения нового автомобиля. Однако стальные диски имеют минимальную стоимость, поэтому продолжают занимать устойчивые позиции на рынке автомобильных запчастей.

Литые диски из алюминиевого сплава примерно на 20% легче стальных дисков, технология изготовления позволяет воплотить практически любые фантазии дизайнера. Кроме того, литые диски обеспечивают более качественное охлаждение тормозной системы.

Кованые диски являются наиболее легкими. Диски, изготовленные по технологии горячей штамповки, в свою очередь, на 20% легче литых дисков и на 50% легче стальных штампованных дисков. Основным препятствием для их безоговорочного доминирования среди прочих видов автодисков является цена – кованные диски стоят несколько дороже, чем литые, и намного дороже стальных.

Магниевые литые диски занимают на рынке особое место, такие диски несколько тяжелее кованных, однако значительно легче алюминиевых дисков. Впрочем, магниевые диски не получили широкого распространения, поскольку они менее долговечны, чем алюминиевые диски, и не пригодны для ремонта в случае повреждений. Магниевые диски приобретают любители быстрой езды и динамичного маневрирования, владельцы спортивных автомобилей.

Радиус и размер колесных дисков R14 4×100

Очевидно, что для каждого автомобиля требуется свой размер дисков. Одним из основных показателей является диаметр. Автодиски R14 имеют диаметр 14 дюймов или 35,56 сантиметров.

Параметр 4х100 характеризует разболтовку. Первый индекс данной маркировки — это количество болтов (4). Второй индекс PCD – это диаметр окружности, проходящей через точки центров крепежных отверстий. Измеряется в миллиметрах.

Есть и другие важные параметры. В частности ширина автодиска, диаметр центрального отверстия.

Вылет — это расстояние от середины ширины диска до привалочной плоскости (места, которым диск соприкасается со ступицей). Данный показатель характеризует, насколько глубоко будет стоять колесо после установки на автомобиль.

Каждый автодиск имеет максимальную нагрузку.

Управляемость

В момент наезда автомобиля на неровность, колесо принимает на себя удар и передает его через амортизатор на кузов. В свою очередь, кузов своим весом (через амортизатор) компенсирует этот удар, и колесо возвращается в первоначальное положение. Чем меньше неподрессоренная масса, тем меньшей силы возникает удар на кузов, кроме того, при маневрировании тратится меньше усилий. Однако если вес кузова будет слишком мал относительно веса колеса (всех неподрессоренных элементов), то колесо не сможет быстро вернуться в первоначальное положение, что чревато потерей управления (заносы).

Динамические характеристики

Способность автомобиля быстро набирать разгон и обеспечивать эффективное торможение также находится в зависимости от неподрессоренной массы. Чем больше весят колеса, тем больше энергии нужно для того, чтобы повысить скорость их вращения (которое и обеспечивает ускорение автомобиля), то же самое относится к процессу торможения.

Двигатель способен вырабатывать только ограниченное количество энергии на каждый момент времени. Поэтому, чем больше весят колеса, тем больше мощности двигателя расходуется на то, чтобы их раскрутить, и меньше мощности остается для быстрого разгона. В цифрах это выглядит следующим образом: при увеличении веса колес (неподрессоренной массы) на 1 кг., автомобиль теряет 1% мощности. Поэтому для повышения скорости разгона и усиления эффективности торможения устанавливают облегченные колесные диски, с легкими дисками машина разгоняется быстрее.

Плавность хода

Соотношение подрессоренной и неподрессоренной масс влияет и на плавность хода, добиться идеального соотношения можно двумя способами – увеличить подрессоренную массу или уменьшить неподрессоренную. Первый способ имеет определенные недостатки, поскольку увеличение веса автомобиля (например, за счет дополнительного балласта в салоне или багажнике), снижает разгонную динамику. Поэтому, чаще всего стараются максимально облегчить колеса, снизив неподрессоренную массу.

Есть вполне определенные показатели – снижение веса колеса (каждого из колес) на 1 кг. действует так же, как и снижение веса кузова на 40 кг. То есть, снизив вес каждого колеса на 4 кг. (общее снижение неподрессоренной массы составит 16 кг.), можно достичь такой же плавности хода, которая наблюдается при наличии в салоне нескольких пассажиров. Но при этом автомобиль набирает разгон намного быстрее, чем в загруженном состоянии (как если бы в салоне действительно сидели пассажиры).

Как масса колес влияет на эксплуатационные качества автомобиля

Начнём с того, что всем автомобилистам известен факт повышенного расхода топлива при перевозке грузов. В этом случае машина становится тяжелее, а значит двигателю необходимо вырабатывать больше энергии для передачи вращающего момента на приводные оси. Примерно тоже самое происходит, если автомобиль оснастить тяжёлыми колёсами. Вес машины увеличится, что окажет влияние на повышенный расход топлива.

Многие водители замечали, что после перехода на легкосплавные диски, машина становится более манёвренной и экономичной. Всё правильно, вес неподрессоренной массы уменьшился, а это повлекло снижение потребления энергии двигателя.

Более лёгкие колёса, увеличивают срок службы подвески и рулевого управления. А это также отражается на экономии личного бюджета. Автомобиль быстрее разгоняется и обладает уменьшенным тормозным путём. Кроме того, езда на лёгких колёсах повышает качество комфорта, так как подрессоренная масса легко поглощает передаваемые колебания от облегчённой неподрессоренной массы.

Вес шины

Второй влияющий фактор на вес колеса, это типоразмер и сезонность шины. Например, низкопрофильные и обычные шины для одного автомобиля будут весить по-разному. Потому что в низкопрофильной покрышке меньше материала. Второй пример, это зимняя и летняя резина. Для зимы, в покрышках используется более мягкий состав каучуковых материалов и сложная конструкция. Это утяжеляет изделие. Колёса с многослойным кордом и глубоким протектором для бездорожья, также будут тяжелее аналогов для шоссе.

Некоторые марки внедорожников поступают в продажу с усиленными покрышками, выполненными по технологии Run Flat. Это специальные шины, на которых можно двигаться после прокола. Но, вес такой резины в 1,5 раза больше обычных пневматических шин.

Как они выглядят

Практически каждый представляет себе как выглядят штампованные диски, поскольку на данный момент штамповки являются самыми распространёнными автодисками — на них ездит порядка 70 процентов автомобилей. А также почти весь коммерческий транспорт оснащен именно штампами.

Многие считают внешний вид штампованных колёс их основным недостатком. Действительно, они не располагают таким дизайнерским разнообразием, как их кованые и литые собратья, и все похожи друг на друга. Кардинально отличаться могут только расцветками.

Срок службы

На уровень износостойкости штампованных дисков сильно влияют два показателя:

  • деформация диска во время езды;
  • коррозия.

Особенно ярко это проявляется на плохих дорогах. Поскольку диски штамповка R14 изготавливаются из стали, они гораздо мягче и пластичнее, чем, например, литье. Но в данном случае это играет автолюбителям на руку. Если при попадании в яму литье даст трещину и станет непригодным, то штампы просто помнутся. Это несложно исправить. Автодиск необходимо будет просто прокатать по ободу и можно будет продолжить его эксплуатацию. При небольших повреждениях можно даже управиться самостоятельно кувалдой или молотком. Причем выправлять его можно не один раз.

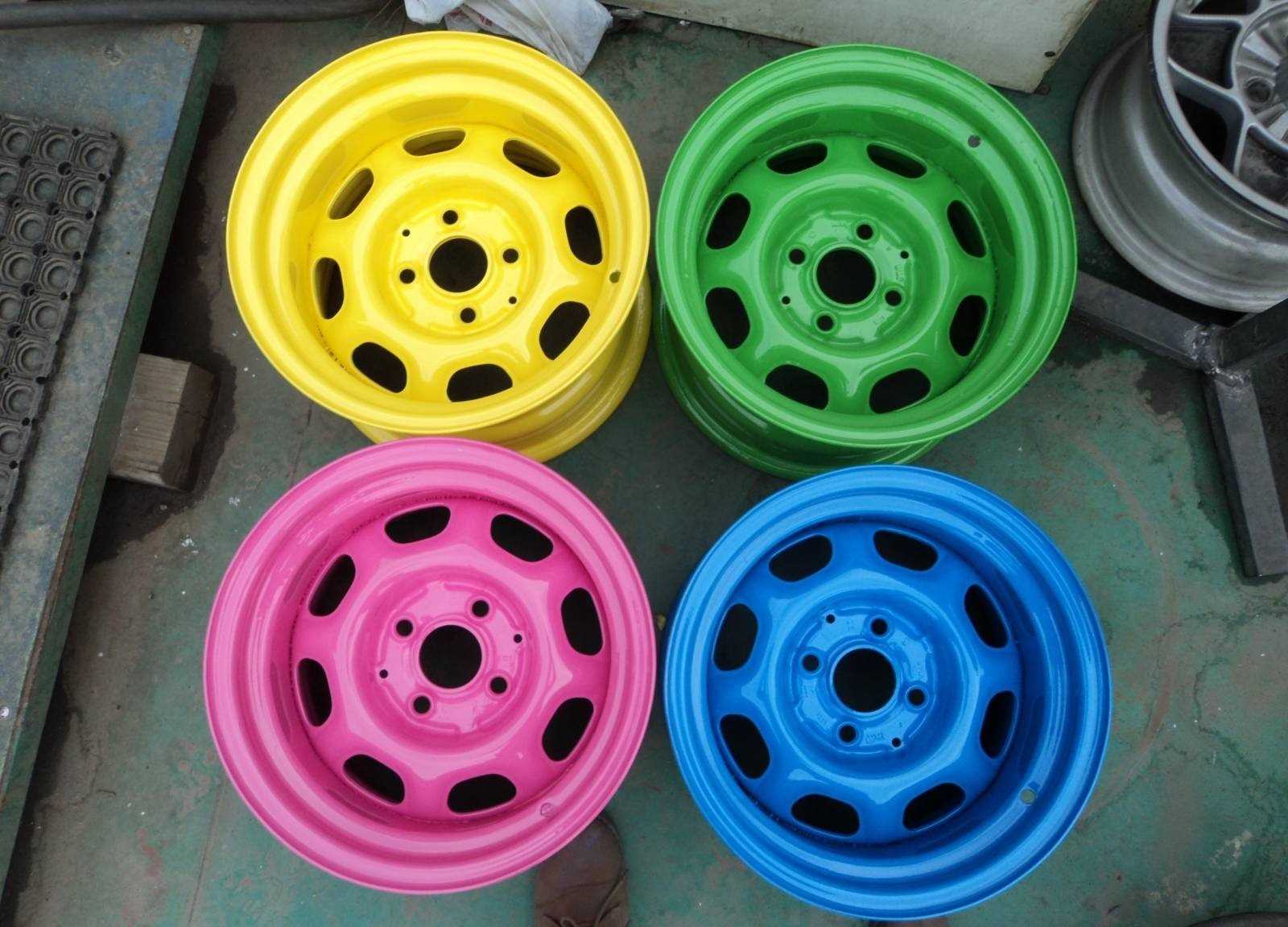

Покрашенные штамповки

Второй немаловажный фактор, сокращающий срок службы штампов, — они ржавеют. Соответственно, если автодиск сильно проржавеет, использовать его будет нельзя

Поэтому важно хранить автодиски в сухих закрытых помещениях. Также немного препятствовать неизбежной коррозии может покраска

Таким образом, однозначно назвать сроки службы штампованных автодисков не представляется возможным. При должном уходе и аккуратной езде они могут прослужить и свыше 30 лет. Наоборот, если, например, оставить автодиск во влажном месте надолго, он может просто сгнить за несколько лет.

Вес колесного диска

На сегодняшний день, автовладелец может выбрать для своей машины несколько типов дисков: стальные, легкосплавные и кованые. Они значительно различаются между собой по техническим характеристикам.

  • Стальные диски производятся методом штамповки. Такие колёса обладают увесистой конструкцией, но при этом являются самыми доступными для потребителя. В большинстве случаев, автомобили на заводах комплектуют именно стальными дисками, дабы удешевить производство. Достоинства таких колёс в низкой цене и ремонтопригодности.
  • Легкосплавные диски, весят на 20-40 % легче стальных аналогов. Алюминий и различные сплавы на его основе, легко подчиняются обработке. Упрощённый процесс производства, позволяет изготовителям обеспечивать широкий модельный ряд привлекательных дисков. Быстрая теплоотдача алюминия, благоприятно влияет на охлаждение тормозных дисков и колодок.
  • Кованые диски ещё легче алюминиевых аналогов. А благодаря горячей объёмной штамповке, производителям удаётся уменьшить вес изделия до 50%, в соотношении к стальному ободу. Кроме этого, кованый диск не уступает по прочности стальному. Он не лопается при ударе, а лишь деформируется. Данный тип колёс стоит дороже своих стальных и легкосплавных аналогов. Но, затраты окупаются долговечностью и повышенными динамическими характеристиками.

Пример. Какой будет вес колеса для ВАЗ 2110 с разными дисками? Летняя покрышка 185/65R14 весит 7,6 кг. Стальной диск R14 имеет массу 8,01 кг, легкосплавный 6,29 кг, а кованый 3,94 кило. Значит, колесо в сборе будет весить:

  • 1 вариант 15,61 кг;
  • 2 вариант 13,89 кг;
  • 3 вариант 11,54 кг.

Если к этому добавить камеру, которая весит 1 кг, то комплект из четырёх колёс увеличит массу ещё на 4 кило. Хотя в данный период, автовладельцы предпочитают бескамерные шины.

Как видно из материала статьи, выбор дисков окажет влияние на эксплуатационные характеристики машины. С более лёгкими колёсами, владелец экономит на топливе и ремонте подвески. Но сначала, придётся немного переплатить. Однако, уже через 1,5 — 2 года, лёгкие диски гарантировано окупятся.

Вес дисков: миф или реальность? (КОВКА vs ШТАМПОВКА)

Вопрос кто может описать, что изменится в поведение моего «кабана» ? Прошу делиться личным опытом, ибо статей начитался уже и на буржуйских сайтах до тошноты. Также буду рад, если у кого есть теоретические выкладки в виде формул для обоснования пользы ковки в моем случае.

ЗЫ. ездю в основном медленно (50-90 км/ч), только на трассе позволяю себе топить до отсечки.

Стояло у меня все по порядку. Штамповка. литье. литье полегче и ковка. Ковка правда КРАМЗ, но показала себя очень достойно. Разницца в весе между литьем и ковкой 3,5 кг.

насчет ВСМПО и СЛИКа подумаю. пугает что они как и я – Русские

И вот че думаю: если по кочкам мелким и стиральным доскам будет лучше рулиться-это нужно, иногда дорога заканчивается, а разглядеть не успел. В таких ситуяйциях как я понимаю неподрессоренные массы влияют на сцепление с дорогой. но вот как. эххх патчему нет тест-драйва колес. сразуб многое понял.

сорри, забыл шо косей не ковка, но для меня разницы нет-легкий и гут. по поводу прочности: Я на штамповке подристил так аб бардюр, что диск слегка замяло, а ходовки на 50 тыр убил. посему хрупкий, мягкий. мне фиалетово. дай мне стеклянный *** я и *** разобью и руки порежу.

насчет ВСМПО и СЛИКа подумаю. пугает что они как и я – Русские

И вот че думаю: если по кочкам мелким и стиральным доскам будет лучше рулиться-это нужно, иногда дорога заканчивается, а разглядеть не успел. В таких ситуяйциях как я понимаю неподрессоренные массы влияют на сцепление с дорогой. но вот как. эххх патчему нет тест-драйва колес. сразуб многое понял.

Смотри веса дисков, легкие Козеи по весу от нашей ковки отличаться не будут а может и меньше даже будут. Наша ковка тяжеловата, хотя понятно, что она прочнее литья, но для гражданской экслуатации разницы нету имхо. Если прям охота потратится с толком ищи ковку Volk или SSR, но даже б/у в хорошем состоянии она очень неплохо стоит. Но и весит скажем R15 4-4.5 кг, наша ковка 5.5-7. Причем 5.5 это единичные узкие диски, а в среднем в районе 6+ кг Но если стоит речь о снижении неподресоренных масс японская ковка самое лучшее. А по нашей ковке смотри http://www.slikcom.ru/ http://www.salda.ru/wheels/catalog/

Вес литых дисков R 12 -R 23

Диаметр диска Объем 1шт (м3) Вес 1шт (кг) Объем 4шт (м3) Вес 4шт (кг)
12 0.03 5.5 0.10 22
13 0.03 6.0 0.12 24
14 0.04 6.5 0.14 26
15 0.05 8.0 0.18 32
16 0.06 9.5 0.24 38
17 0.075 11.5 0.30 46
18 0.09 13.0 0.36 52
19 0.10 15.5 0.42 62
20 0.12 17.0 0.49 68
21 0.16 19.5 0.62 78
22 0.18 23.0 0.72 92
23 0.21 27.0 * 0.84 108

* 27 кг — это максимальный вес дисков с диаметром 23 дюйма, который был найден в наших каталогах. Разброс веса дисков в этом диаметре очень большой от 18 до 27 кг. Вес дисков R14, R15 и R16 у разных производителей и моделей отличается не так сильно, как у дисков с большими диаметрами, например, R17, R18, R19 и т. д.
