Замена предохранителей
Таблицы расшифровок блока предохранителей Volkswagen Passat B3 В процессе эксплуатации любого, даже самого надежного автомобиля неожиданно из строя может выйти какой-нибудь элемент. И предохранитель не является исключением. В основном, поломка возникает из-за резких перебоев с напряжением в сети, из-за чего корпус предохранителя начинает плавиться, и элемент выходит из строя.
Таким образом, если при использовании автомобиля были обнаружены какие-либо проблемы с работой того или иного устройства или датчика, стоит, в первую очередь, осмотреть блок предохранителей и реле на наличие возможной поломки.
При обнаружении повреждения блока предохранителей и реле необходимо осуществить замену неисправного элемента, и сделать это нужно как можно быстрее во избежание выхода из строя остальных элементов.
Перед тем, как приступать к замене, стоит учесть несколько правил:
- До начала работ необходимо выключить зажигание, а также отсоединить клеммы от аккумулятора. Таким образом обеспечивается безопасность – владелец автомобиля не получит удар током.
- Замену рекомендуется осуществлять специальными щипцами с прорезиненными наконечниками. Обычно такие щипцы находятся под крышкой блока предохранителей и реле. Если их нет, рекомендуется запастись данным инструментом. Металлические щипцы лучше оставить в стороне, чтобы не вызвать повреждение электрической цепи.
- На место перегоревшего предохранителя требуется устанавливать элемент того же назначения и маркировки. В противном случае можно спровоцировать еще большую поломку или вовсе пожароопасную ситуацию.
Что касается алгоритма действий по замене предохранителя в блоке, то выглядит он следующим образом:
- Отключается зажигание и аккумулятор.
- Разбирают крышку блока. Действие выполняют с помощью необходимых инструментов, так как крышка крепится болтами и дополнительными фиксаторами.
- Осматривают блок на наличие неисправного предохранителя. Стоит напомнить, что в результате перегрева его корпус темнее остальных.
- Вытаскивают поврежденную деталь и заменяют ее на новую. Для этого большинство автовладельцев возят с собой набор запасных предохранителей и реле.
- Монтируют крышку.
- Подключают клеммы к АКБ и включают зажигание.
Если проблема заключалась в неисправном предохранителе, то все системы автомобиля снова будут исправно работать. Если же никаких изменений не произошло, значит, стоит обратиться за помощью профессионалов в СТО.
Таким образом, автомобиль Форд Мондео 3 представляет собой транспортное средство, оборудованное двумя блоками предохранителей и реле. Каждый включает в себя огромное множество элементов, регулирующих нормальную и стабильную работу электрических систем. В случае поломки предохранителя замену можно осуществить своими руками, что заметно экономит деньги и время.
Расположение блоков управления

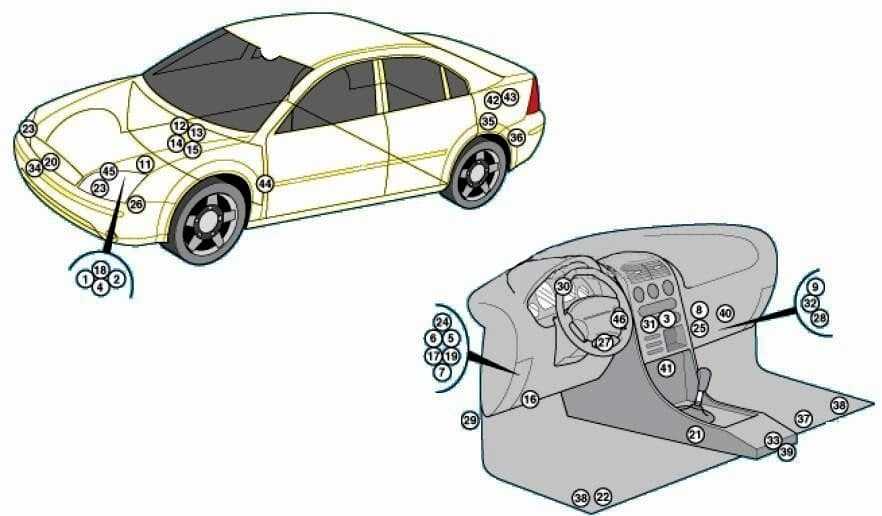

Схема общего расположения блоков управления
Описание
| 1 | Диод цепи электромагнитной муфты компрессора кондиционера — блок предохранителей /реле в моторном отсеке |
| 2 | Реле полностью открытого положения дроссельной заслонки (компрессор кондиционера) – блок предохранителей /реле в моторном отсеке |
| 3 | Электронный блок управления кондиционером |
| 4 | Предохранитель кондиционера-блок предохранителей /реле в моторном отсеке (предохранитель F31) |
| 5 | Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F65 |
| 6 | Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F76 |
| 7 | Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F82 |
| 8 | Блок управления электродвигателем вентилятора кондиционера /отопителя (с автоматическим управлением температурой) |
| 9 | Блок управления противоугонной системой-в многофункциональном блоке управления |
| 10 | Датчик дождя /солнечного света- внутреннее зеркало заднего вида |
| 11 | Аккумуляторная батарея |
| 12 | Реле 1 нагревателя охлаждающей жидкости |
| 13 | Реле 2 нагревателя охлаждающей жидкости |
| 14 | Электронный блок управления системой поддержания скорости (круиз – контроль) – бензин |
| 15 | Электродвигатель /привод системы поддержания скорости(круиз-контроль) |
| 16 | Диагностический разъем (DLC) |
| 17 | Реле системы освещения в дневное время – рядом блок предохранителей /реле под приборной панелью |
| 18 | Блок предохранителей /реле, моторный отсек |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Передний датчик(и) системы SRS — моторный отсек |
| 21 | Дополнительный предохранитель 1 (мультимедийный блок управления 7,5А ) — под центральной консолью |
| 22 | Дополнительный предохранитель 2 (CD-чейнджер 3А ) — полевым передним сиденьем |
| 23 | Блок управления ксеноновыми фарами — в фаре |
| 24 | Реле насоса омывателя фар – под блоком предохранителей/реле под приборной панелью |
| 25 | Резистор электродвигателя вентилятора отопителя (ручное управление температурой) |
| 26 | Звуковой сигнал — моторный отсек |
| 27 | Блок управления иммобилайзером |
| 28 | Реле указателей поворота- в многофункциональном блоке управления |
| 29 | Инерционный выключатель отсечки подачи топлива-за левой боковой защитной панелью |
| 30 | Блок управления комбинацией приборов |
| 31 | Блок управления навигационной системой-приборная панель |
| 32 | Многофункциональный блок управления — функции: Очистители /омыватели лобового стекла, очиститель /омыватель заднего стекла, обогреватель лобового стекла, обогреватель заднего стекла, центральный замок ,дистанционное управление центральным замком, противоугонная система, указатели поворота, блок предупреждения о не выключенном освещении, система предупреждения об открытых или неплотно закрытых дверях, индикатор системы зарядки, система предупреждения о не пристегнутом ремне безопасности, индикатор свечей накаливания |
| 33 | Мультимедийный блок управления |
| 34 | Датчик температуры наружного воздуха – за передним бампером |
| 35 | Блок управления системой парковки |
| 36 | Реле противотуманного фонаря-разъем электрооборудования прицепа-левая часть багажного отделения |
| 37 | Блок управления системы предупреждения о не пристёгнутом ремне безопасности (09/02) –под сиденьем пассажира |
| 38 | Боковые датчики системы SRS – на левом/ правом порогах |
| 39 | Блок управления системы SRS — под центральной консолью, посередине |
| 40 | Блок телематики |
| 41 | Блок управления телефоном |
| 42 | Блок управления 1 электрооборудованием прицепа-левая часть багажного отделения |
| 43 | Блок управления 2 электрооборудованием прицепа-левая часть багажного отделения |
| 44 | Электронный блок управления КПП (5-ступенчатая КПП)-левая передняя стойка |
| 45 | Датчик скорости автомобиля — КПП |
| 46 | Блок управления очистителями лобового стекла/фар-за приборной панелью |
Монтажный блок
Volkswagen Golf VI Бортжурнал Подключение видеорегистратора через блок предохранителей Golf 6
В основном, именно этот агрегат называют главным в данной модели. Находится он под приборной панелью.
Схема расположения предохранителей и реле монтажного блока представлена на изображении. Также после фото расписана таблица с расшифровкой элементов.
| Обозначение | Назначение |
| 60.61 | Регулируют работу стеклоподъемников / дворников. |
| 62 | Обеспечивает работоспособность противотуманных фар. |
| 68 | Отвечает за прикуриватель. |
| 76 | Регулирует работоспособность кондиционера с системой охлаждения. |
| 81 | Отвечает за датчик загруженности. |
| 85.86 | Регулируею включение/выключение фар дальнего света. |
| 90.94 | Обеспечивают включение/выключение стеклоочистителя. |
| Реле | |
| 1 | Регулирует работу фар дальнего света. |
| 2 | Способствует работе очистителя заднего стекла. |
| 5 | Обеспечивает работу обогрева заднего стекла. |
Дополнительно можно отметить наличие предохранителей и реле, отвечающих за подогрев сидений, работу различных датчиков, включение и выключение кондиционера или печки, фар заднего хода или ближнего света.
Также имеются резервные элементы для подключения дополнительных устройств в цепи.
Предохранители и реле Форд Мондео 1
Коробка предохранителей в моторном отсеке
| № | Сила тока, А | Защита |
| 1 | 80 | Главная питающая бортовая сетевая электроцепь |
| 2 | 60 | Двигатель вентилятора радиатора |
| 3 | 60 | ABS/TCS-система и при определенных условиях дизельный двигатель |
| 4 | 20 | Зажигание |
| 5 | 30 | Обогреваемое ветровое стекло (левая часть) |
| 6 | 30 | Обогреваемое ветровое стекло (правая часть) |
| 7 | 30 | Система торможения с ABS (антиблокировочная система) |
| 8 | 30 | Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20 | Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20 | Замок зажигания |
| 11 | 3 | Память EEC-модуля зажигания |
| 12 | 15 | Звуковой сигнал и световая сигнализация |
| 13 | 15 | Датчик Лямбда-зонда |
| 14 | 15 | Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10 | Ближний свет справа |
| 16 | 10 | Ближний свет слева |
| 17 | 10 | Дальний свет справа |
| 18 | 10 | Дальний свет слева |
| Реле | Переключаемая электроцепь |
| R1 | Дневной сеет |
| R2 | Вентилятор обогрева |
| R3 | Кондиционер (бензиновый двигатель) |
| R4 | Реле времени для обогреваемого ветрового стекла |
| R5 | Вентилятор радиатора (бензиновый двигатель) |
| R6 | Стартер |
| R7 | Звуковой сигнал |
| R8 | Электрический топливный насос (бензиновый двигатель) |
| R9 | Ближний свет |
| R10 | Дальний свет |
| R11 | ЕСС-модуль или устройство холодного старта дизеля |
Коробка предохранителей под приборной панелью
| № | Сила тока, А | Защищаемая электрическая цепь |
| 19 | 7,5 | Обогреваемое наружное зеркало |
| 20 | 10 | Защита от перегрузки двигателя стеклоочистителя |
| 21 | 30 | Электростекло подъемник спереди |
| 21 | 40 | Электростеклоподъемник спереди и сзади |
| 22 | 7,5 | Модуль ABS |
| 23 | 15 | Фонарь заднего хода, электрический адаптер амортизаторов |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Центральный замок, противоугонное устройство |
| 26 | 20 | Противотуманная фара |
| 27 | 15 | Прикуриватель |
| 28 | 30 | Устройство омывания фар |
| 29 | 30 | Обогреваемое заднее стекло |
| 30 | 7.5 | Электронное управление |
| 31 | 7.5 | Освещение приборов |
| 32 | 7.5 | Радио |
| 33 | 7.5 | Габаритный сеет слева |
| 34 | 7.5 | Внутреннее освещение, электрическая регулировка зеркала, часы |
| 35 | 7,5 | Габаритный сеет справа |
| 36 | 15 | Радио, адаптивное демпфирование |
| 37 | 30 | Двигатель вентилятора обогрева |
| 38 | 7,5 | Надувная подушка безопасности в рулевом колесе |
| Реле | Переключаемая электрическая цепь |
| R12 | Освещение салона |
| R13 | Обогреваемое заднее стекло |
| R14 | Двигатель вентилятора обогрева |
| R15 | Двигатель стеклоочистителей спереди |
| R16 | Зажигание |
Дополнительные реле, расположенные вне коробки с реле и предохранителями
| Реле | Цвет | Переключаемая электросеть | Монтажное положение |
| R17 | черный | Предварительный разогрев дизеля | Под консолью батареи |
| R18 | черный | Переключатель окна водителя | В двери водителя |
| R19 | голубой | Отключение устройства регулировки скорости | Справа над коробкой предохранителей в пространстве для ног |
| R20 | голубой | Устройство мойки фар | Слева рядом с коробкой предохранителей в пространстве для йог |
| R21 | оранжевый | Переключатель интервалов очистителя заднего стекла | Слева рядом с коробкой предохранителей в пространстве для ног |
| R22 | белый | Противотуманная фара | Слева под приборной панелью |
| R23 | черный | Указатели поворота с мигающим светом | Вверху на рулевой колонке |
| R24 | белый | Противоугонное устройство слева | Справа под приборной панелью |
| R25 | белый | Противоугонное устройство справа | Справа под приборной панелью |
| R26 | коричневый | Обогрев сидений | Справа под приборной панелью |
Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя
Расположение предохранителей на блоке предохранителей
Расположение блока предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон | 5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков | 15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач | 15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков | 15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты
Комплектации и цены
Автомобиль Ford Mondeo 2 выпускался в 3 различных кузовах:
- Седан.
- Универсал.
- Хэтчбек.
Интересный тот факт, что в зависимости от типа кузова Форд Мондео, можно было выбрать определенную комплектацию. Универсал и хэтчбек можно было приобрести в версии Core или Trend, в то время как седан предлагался в более широком выборе: Core, Trend, Titanium, TitaniumX, ST 220, Ghia, GhiaX. Самое интересное это то, что все эти комплектации считались как базовые, но оснащение в каждой из ней было разным, а за дополнительные деньги можно было приобрести оборудование побогаче.
К примеру, в комплектации Core предлагались только железные диски и магнитофон с функцией воспроизведения кассет. Другая комплектация (одна из наиболее популярных) Ghia в базе оснащалась электропакетом, рулем с кожаной отделкой и бортовым компьютером. Как уже было отмечено, за дополнительную плату (приблизительная цена указана ниже) на Ford Mondeo 2 можно было установить следующее оборудование:
- Парктроник – 550$.
- Круиз-контроль – 350$.
- Проигрыватель CD дисков – 230$.
- Ксенон – 770$.
- DVD – 3500$.
- Датчик дождя – 190$.
- Задняя тонировка — 240$.
- Электрический люк 890$.
- Сигнализация – 170$.
- Система ESP – 1000$.
- Подогрев зеркал и сидений – 490$.
- Боковые подушки безопасности – 460$.
Следует отметить, что самые богатые комплектации Форд Мондео оснащались кожаными спортивными сидениями Recaro, люксовой отделкой салона, спортивной подвеской и цифровым климат-контролем. Более того, версии ST 24 и ST 200 оснащались мощными 2,5-литровыми моторами, которые обеспечивали отличную динамику!
Блок под капотом
Находится рядом с бочком омывающей жидкости, под защитной крышкой.
Описание
Вариант 1
| F1 | 10А Система снижения токсичности выхлопа |
| F2 | 15А Система снижения токсичности выхлопа |
| F3 | 15А Система снижения токсичности выхлопа |
| F4 | 10А Система снижения токсичности выхлопа |
| F5 | 30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева |
| F6 | 3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание |
| F7 | 7,5А Модуль управления силовым агрегатом |
| F8 | 20А Вентилятор охлаждения |
| F9 | 30А Левый стеклоочиститель ветрового стекла |
| F10 | 30А Правый стеклоочиститель ветрового стекла |
| F11 | 10А Муфта компрессора системы кондиционирования |
| F12 | 20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива |
| F13 | Резерв |
| F14 | 30А Система снижения токсичности выхлопа — зажигание |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Не используется |
| F18 | 40А Антиблокировочная система тормозов, насос системы поддержания устойчивости |
| F19 | 30А Соленоид стартера |
| F20 | 60А Свечи накаливания |
| F21 | 60А Реле 3 зажигания |
| F22 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 7,5А Топливный насос высокого давления |
| F25 | Резерв |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | 40А Вентилятор 1 системы охлаждения |
| F31 | 40А Вентилятор 2 системы охлаждения |
| F32 | 60А Электродвигатели (два) стеклоочистителей ветрового стекла |
| F33 | 20А Запуск-остановка вспомогательного водяного насоса |
| F34 | Резерв |
| F35 | 15А Источник питания системы управления силовым агрегатом |
| F36 | 15А Датчик NOXI 2 |
| F37 | 7,5А Клапан управления обьемом |
| F38 | 7,5А Датчик массового расхода воздуха |
| F39 | 15А Испаритель топлива дизельного насоса |
| Реле | |
| R1 | Зажигание |
| R2 | Стартер |
| R3 | Стеклоочиститель заднего окна |
| R4 | Не используется |
| R5 | вентилятор охлаждения |
| R6 | Стеклоочиститель ветрового стекла — включение и выключение |
| R7 | Стеклоочиститель ветрового стекла — низкая и высокая скорость работы |
| R8 | Не используется |
| R9 | Не используется |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Свеча предпускового подогрева топлива системы испарителя |
| R12 | Топливный насос высокого давления |
| R13 | Насос привода на все колеса |
| R14 | Система Econetic |
| R15 | Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной |
| R16 | Система снижения токсичности выхлопа |
| R17 | Модуль управления силовым агрегатом |
| R18 | Вентилятор системы охлаждения — высокоскоростной |
Вариант 2
| F1 | 5А Выключение звука радиоприемника |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | 15А Датчик оксидов азота |
| F7 | 15А Датчик твердых частиц |
| F8 | 20А Высокоскоростной вентилятор системы охлаждения |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | Резерв |
| F13 | Резерв |
| F14 | Резерв |
| F15 | Резерв |
| F16 | Резерв |
| F17 | Резерв |
| F18 | 40A Вентилятор 2 системы охлаждения |
| F19 | 40/60A вентилятор системы охлаждения |
| F20 | 40A Система снижения токсичности выхлопа |
| F21 | 40А Свеча предпускового подогрева 2 |
| F22 | 40А Свеча предпускового подогрева 1 |
| F23 | 10А Муфта компрессора системы кондиционирования |
| F24 | Резерв |
| F25 | 15А Правые фары с газоразрядными лампами высокой интенсивности |
| F26 | 15А Левые фары с газоразрядными лампами высокой интенсивности |
| F27 | Резерв |
| F28 | 5А Нагревательный элемент клапана принудительной вентиляции картера |
| F29 | 7,5/15А Насос охлаждающей жидкости |
| F30 | 40/60А Реле модуля управления силовым агрегатом |
| F31 | 20А Реле «работа-пуск» 2 |
| F32 | 20A Дополнительный отопитель, работающий на топливе |
| F33 | Резерв |
| F34 | Резерв |
| F35 | 20А Модуль управления силовым агрегатом |
| F36 | 20А Силовой провод 5 автомобиля |
| F37 | 15А Бак с реагентом. Клапан системы рециркуляции отработавших газов |
| F38 | 10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя |
| F39 | Система управления свечей предпускового подогрева |
| Реле | |
| R1 | Высокоскоростной вентилятор системы охлаждения |
| R2 | Не используется |
| R3 | Стеклоочиститель заднего окна |
| R4 | Модуль пневматической подвески |
| R5 | Вентилятор охлаждения |
| R6 | Не используется |
| R7 | Левые фары с газоразрядными лампами высокой интенсивности |
| R8 | Правые фары с газоразрядными лампами высокой интенсивности |
| R9 | Стартер |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Не используется |
| R12 | Не используется |
| R13 | Катализатор системы снижения токсичности выхлопа |
| R14 | Не используется |
| R15 | Низкоскоростной вентилятор системы охлаждения |
| R16 | Не используется |
| R17 | Не используется |
| R18 | Модуль управления силовым агрегатом |
Блок в салоне
Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.
Вариант 1
Схема
Описание
| F1 | 5А Датчик дождя |
| F2 | 10А Питание системы SRS (подушки безопасности) |
| F3 | 5А Датчик отклонения от курса (ESP), электрический стояночный тормоз |
| F4 | 7,5А Электропитание, педаль акселератора, электронный предохранитель |
| F5 | 15А Задний стеклоочиститель |
| F6 | 15А Аудиосистема (включая голосовое управление) |
| F7 | 7,5А Модуль рулевого колеса |
| F8 | 5А Приборная панель |
| F9 | 15А Дальний свет фар |
| F10 | 20А Электропривод вентиляционного люка |
| F11 | 7,5А Фонари заднего хода |
| F12 | Резерв |
| F13 | 15А Лампа передней противотуманной фары |
| F14 | 15А Омыватель ветрового стекла |
| F15 | 10А Система адаптивного круиз-контроля (АСС) |
| F16 | Резерв |
| F17 | 10А Плафоны освещения салона |
| F18 | 5А Иммобилайзера двигателя |
| F19 | 15А Прикуриватель |
| F20 | Резерв |
| F21 | 5А Устройство приема радиосигналов, датчик дождя |
| F22 | 20А Топливный насос |
| F23 | Резерв |
| F24 | 5А Выключатель зажигания (стартера и приборов) |
| F25 | 10А Лючок топливоналивной горловины |
| F26 | 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F27 | 5А Узел рулевой колонки, блок управления климат-контролем |
| F28 | 5А Выключатель стоп-сигналов |
Вариант 2
Фото — пример
Схема
Обозначение
| F1 | 7,5А Модуль рулевого колеса |
| F2 | 5А Приборная панель |
| F3 | 10А Плафоны освещения салона |
| F4 | 5А Иммобилайзера двигателя |
| F5 | 7,5А Адаптивная система круиз-контроля (ACC) |
| F6 | 5А Датчик дождя |
| F7 | 20А Прикуриватель |
| F8 | 10А Питание цепи разблокировки лючка заливной горловины топливного бака |
| F9 | 15А Омыватели лобового стекла — задние |
| F10 | 15А Омыватели лобового стекла — передние |
| F11 | 10А Питание цепи разблокировки двери багажного отделения |
| F12 | 10А Питание цепи запирания лючка заливной горловины топливного бака |
| F13 | 7,5/20А Топливный насос |
| F14 | 5А Дистанционный частотный приемки, Датчик движения в салоне |
| F15 | 5А Выключатель зажигания (стартера и приборов) |
| F16 | 5А Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика) |
| F17 | 5А Датчик вибрации рулевого колеса |
| F18 | 10А Питание системы SRS (подушки безопасности) |
| F19 | 7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5А Электронное устройство питания, электронный предохранитель, само затемняющееся зеркало, система предупреждения об уходе с полосы |
| F21 | 15А Электропитание радиоприемника |
| F22 | 5А Выключатель стоп — сигналов |
| F23 | 20А Потолочный люк |
| F24 | 5А Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой |
