Блок с предохранителями в салоне пежо 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
Вариант 1 (до 2002 г.в.)
Схема
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Руководство Пежо 206 ремонт и техобслуживание, эксплуатация
Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.
В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.
Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).
Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.
Sagem S2000. Распиновка, Boot-пин и подключение к блоку
Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.
Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.
Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание
Справочные материалы от Alientech KTAG
Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:
- Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Расположение блока предохранителей
Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Отвинтите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.
Моторного отсека
Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.
Источники
- https://low-car.ru/novosti/pezho-206-shema-elektrooborudovaniya.html
- https://TeamsPro.ru/novosti/elektroshema-pezho-206.html
- https://AutoSiga46.ru/pravila-vybora/shema-provodki-pezho-206.html
- https://dlobal.ru/predohraniteli-i-rele-pezho-206-s-opisaniem-i-shemami-blokov/
- https://avtomaster-ekspert.ru/magnitola/elektroshema-pezho-206.html
- https://AccBook.ru/protivougonnye-sistemy/pezho-206-shema-elektrooborudovaniya.html
Sagem S2000. Элементная база
Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:
- MCU: Infineon SAK-C167CR-LM
- FLASH: AM29F200BB
- EEPROM: ST95080
Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.
На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:
- HIP9011 — Микросхема канала обработки сигналов датчика детонации
- L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
- L9930 — Драйвер регулятора холостого хода
- M95080 — Микросхема памяти EEPROM
- M29F200BB — Микросхема памяти FLASH
- SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
- SAK-C167CR — Микропроцессор
- TLE4471 — Стабилизатор напряжения 5В
- TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
- VB029 — Драйвер катушки зажигания
- VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода
Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.
И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.
Обзор кабриолета Peugeot 206CC
Кабриолеты всегда ассоциировались с солнечной и яркой жизнью где-нибудь в Майами, а приобрести автомобиль с откидной крышей могли только очень обеспеченный люди
Но компания Peugeot сделала все для того, чтобы кабриолет стал не просто мечтой, разработав компактный Peugeot 206CC, который сразу же обращает на себя внимание и своим удивительным дизайном, и вполне приемлемой ценой. Преимуществ это авто имеет немало, к тому же на пежо 206 запчасти купить не составит особого труда
Этот автомобиль со складной жесткой крышей был выпущен компанией Peugeot в 2000 году, и с тех пор успешно продается на европейском рынке
Важно отметить, что именно Peugeot 206CC является одним из первых кабриолетов, выпущенных в Европе, который относится к размерному классу B. Вместимость компактного кабриолета обозначается как «2+2», то есть он рассчитан на двух людей и на две сумки
Однако на задних сидениях все-таки могут уместиться два пассажира, если их рост не превышает 140 см. Поэтому семейным его точно не назовешь.
Экстерьер Peugeot 206CC сразу же обращает на себя внимание, благодаря большому количеству визуально выделяющихся деталей, в том числе ассиметрично расположенному воздухозаборнику, хромированным выхлопным трубам, выпуклым обводам кузова и многому-многому другому. Спутать этот купе-кабриолет с 206-ой моделью невозможно даже тогда, когда его крыша поднята, — выдают наклоненное назад лобовое стекло и более толстые лобовые стойки
Несмотря на свой компактный размер, кабриолет позволяет с удобством разместиться на передних сидениях даже очень высоким людям. Хороший обзор водителю обеспечивает немного приподнятое кресло. Руль регулируется только по наклону.
Автомобиль, не взирая внимания на свой игрушечный вид, имеет мощный двухлитровый двигатель, который был позаимствован у Peugeot 206 GTi. Поэтому кабриолет разгоняется до 100 км/ч всего лишь за 9 секунд. А спортивный характер модели подчеркивается жесткой подвеской и 5-ступенчатой механической КПП.
Peugeot 206CC подходит не только для стран с теплым климатом, но и для наших широт, благодаря своей жесткой металлической крыше. Поэтому водитель сможет без проблем пережить холода, а летом, сложив крышу, наслаждаться приятным дуновением ветерка. Да и сделан автомобиль с умом, ведь запчасти на Солярис или на Peugeot можно достать без каких-либо проблем.
Похожие материалы:
- Обзор Mercedes-Benz V-class V250 Bluetec
Для покупателя минивэна главное это собственно объем багажника салона и возможности по его трансформации, то с них и следует начать. Штатно, объем багажника составляет что то…
- Обзор Cadillac CTS 2.0T
Наверное многие задумались, почему GM уводя из России все более менее бюджетные модели, оставил премиум в полном составе. И в частности Cadillac. Все таки марка не самая…
- Обзор автомобиля «Chevrolet Equinox»
Хотите наслаждаться истинным удовольствием от вождения автомобиля повышенной комфортности? Тогда стоит инвестировать деньги в покупку элегантного Chevrolet Equinox 2014 года. Он…
- Обзор Mercedes-Benz GLA 250 4Matic
В принципе о том, как рулится Mercedes-Benz GLA можно было сказать и не садясь в него. По большей части это тот же А-класс, но слегка подросший в размерах. С Mercedes-Benz GLA в…
- Рено презентует Kwid
Компания производитель Рено представила свой автомобиль бюджетного типа – Kwid. Эта модель создана на основе концепта Kwid, который был впервые презентован в индийском автосалоне…
Технические характеристики Peugeot 206
Под капотом у «пыжа» может таится как скромный 1.1 литровый агрегат, так и 2.0-литровый 16-клапанник, который превращает автомобиль в настоящий «горячий» хэтчбек. Есть даже дизельные версии Peugeot 206.
Дизельный двигатель Пежо 206
Чаще всего встречаются двигатели с объемом 1.4 и 1.6. В целом они себя хорошо зарекомендовали, правда 1.6 более предпочтительней, с ним и машина «живее», и сам по себе надежнее. Единственная проблема, которую отмечают сервисмены, это летящие катушки зажигания. Топовый 2.0 можно встретить только а 3-дверных модификациях GTI. Единственная неисправность, которая присуща всем двигателям без исключения, это поломка вентилятора системы охлаждения, поскольку он установлен перед радиатором, то больше подвержен поражению грязью и водой. Трансмиссии устанавливалось всего две, это 5-ступенчатая «механика» и 4-ступенчатый автомат. Обе коробки передач перекочевали с старшей модели 307, так что они хорошо знакомы. Как обычно, механика менее проблемна и от того более массовая. АКП грешит течами масла, что конечно же негативно сказывается на поведении автомобиля, переключения происходят рывками, спортивный режим может активироваться без вашего участия и т.д. Сцепление долго как правило не живет, спустя 80-100 тыс. км как правило его приходится менять, гидропривод, правда, служит гораздо дольше.
206 Пыжик показывает неплохую динамику как на трассе, так и в городе
Но любят и ценят 206 именно за его управляемость! Благодаря острому рулю и отменной настройке подвески, от вождения 206-ого получаешь настоящее удовольствие. Все усилия выверены, никаких лишних манипуляций, автомобиль послушно ввинчивается в любой поворот и каждый раз словно издевается: «И это все?» Виражи действительно его стихия, попробовав один раз, вы на долго запомните поведение этого автомобиля. Если учесть, что этот француз еще и довольно дешевый, то его покупка будет более чем просто интересной.
Предисловие
Начиная с 1 января 2000 года во многих странах Европы вступил в силу, новый экологический стандарт — EURO 3, регулирующий содержание токсичных веществ, в выбросах автомобилей. Для Groupe PSA это естественно не было неожиданностью, поскольку модернизация автомобилей и двигателей уже постепенно шла.
Если говорить про автомобили, оснащёнными двигателями серии TU, то изменения коснулись следующих узлов:
- Снижена скорость испарения топлива (изменён материал топливного бака и заливной горловины, уменьшен диаметр заливной горловины, ключ крышки топливного бака нельзя вынуть, если крышка не установлена).
- Каталитический нейтрализатор отработавших газов расположили непосредственно под выпускным коллектором.
- Установили новую, вынесенную, модель масляного фильтра, со съёмным фильтрующим элементом, который обеспечивал высокую степень экологичности.
Внутри , стандарт EURO 3 обозначили как L4 — для пассажирских автомобилей и W4 — для грузопассажирских. В итоге, двигатели TU3JP L3/W3 KFX , после всех изменений получили название TU3JP L4/W4 KFW .
Новый экологический стандарт также наложил свой отпечаток на состав топлива и систему управления двигателем. Компьютер впрыска (ЭБУ), теперь постоянно отслеживал:
- Пропуски воспламенения
- Эффективность каталитического нейтрализатора
- Состояние кислородных датчиков
- Неразрывность цепи электромагнитного клапана продувки бачка абсорбера топливных паров.
Кроме того, блок управления обязательно должен был иметь Бортовую Систему Диагностики EOBD . Эта система предупреждала водителя, с помощью сигнализатора диагностики CHECK ENGINE , о всех неисправностях двигателя, которые могут повлиять на токсичность его работы. Всем этим требованиям, в начале 2000-ых годов, удовлетворяла система Sagem S2000 , которая и пришла на смену устаревшим Sagem SL96 и Bosch MP7.3
Не смотря на довольно длительный срок применения ЭБУ Sagem S2000, в автомобилях разных производителей (Citroen, Peugeot, Renault) и большое количество доступной информации, до сих пор, в интернет пространстве, возникают вопросы о взаимозаменяемости этих блоков и способах чтения/записи программного обеспечения (прошивок) в них. В нескольких статьях (в одну всё не поместилось), я попытаюсь наиболее полно и доступно рассказать о блоках Sagem S2000, на какие автомобили устанавливались, как их отличать друг от друга, на чём собраны и как подключаться.
Дизайн
Как и любой другой французский автомобиль, Peugeot 206 – это стильный дизайн, привлекательный внешний вид, хорошо продуманный экстерьер и интерьер, отличная эргономика салона
Несмотря на компактные размеры, автомобиль до сих пор обращает на себя внимание в потоке машин. Выпускались и специальные версии с эксклюзивной комплектацией и отделкой, например, Roland Garros

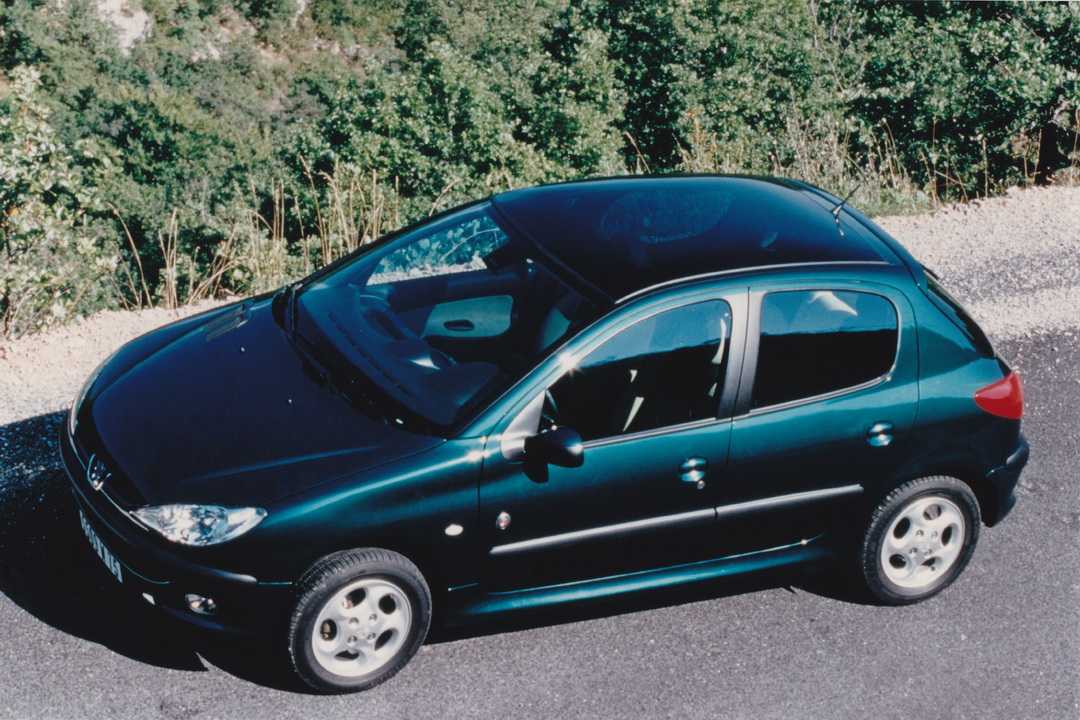

Peugeot 206 Roland Garros — первый в истории серийный автомобиль с прозрачной панорамной крышей
Экстерьер
Классический дизайн автомобиля пришелся по душе многим покупателям авто знаменитой французской марки.

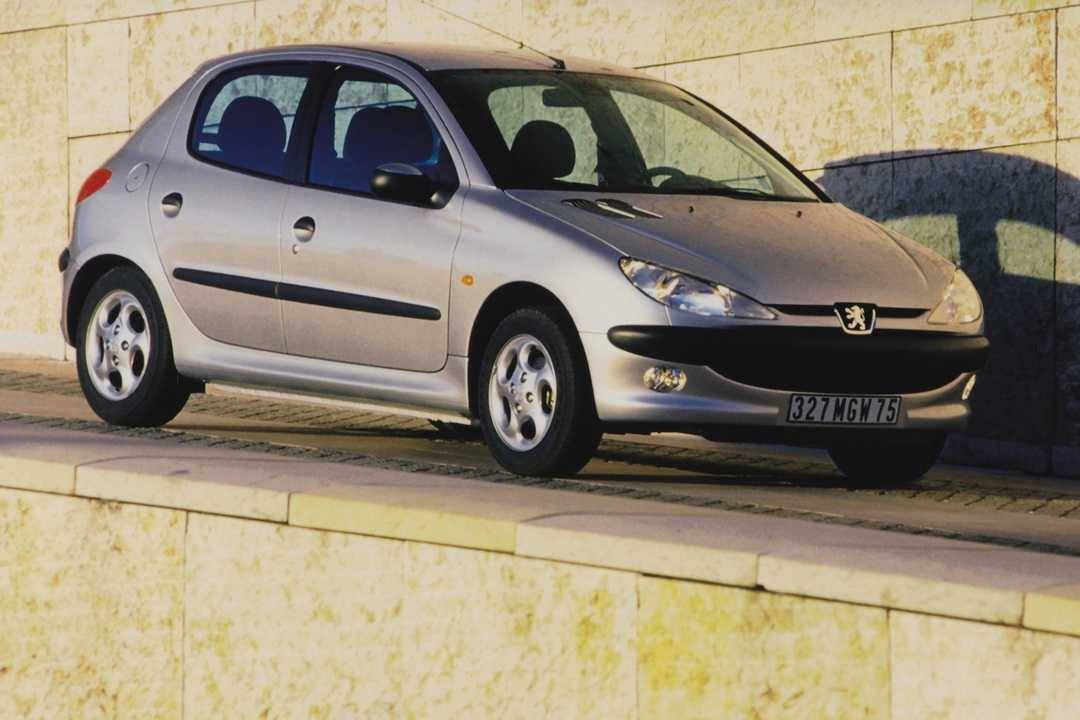

Peugeot 206 5-дверный XT — одна из самых богатых комплектаций
Пежо 206 невозможно перепутать с аналогичными по размерам и форме транспортными средствами, вне зависимости от цвета и модификации техники.
Интерьер
Пежо 206 является скромным по габаритам автомобилем.

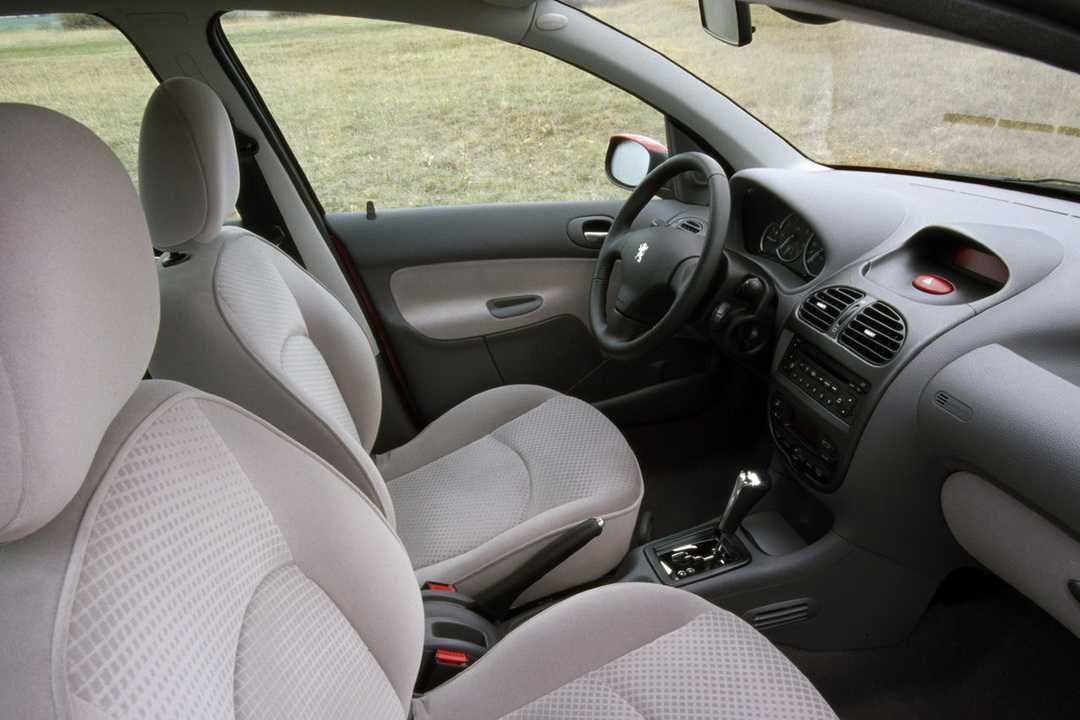

Интерьер Peugeot 206 XT, 5-дверный. Мягкий велюр высокого качества отличал эту комплектацию
Для отделки салона использовались светлые материалы высокого качества, а также комбинация из темных и бежевых тонов. Практичность, функциональность, гармония отличают дизайн салона Peugeot 206.
Технические характеристики
За счет компактных размеров и небольшой массы автомобилям данной модели не требуется установка мощного двигателя. При разработке авто конструкторы пытались подобрать оптимальное сочетания мощности, маневренности, экономичности. В результате на рынке появились транспортные средства разных модификаций с отличающимися техническими характеристиками.
Двигатель и трансмиссия
В начале производства Пежо 206 на автомобили устанавливались моторы объемом 1.0 литра, 1,1 литра, 1,4 литра и 1,6 литра. Мощность таких силовых агрегатов составляла от 55 до 90 лошадиных сил. Характерными для таких моторов особенностями являлись экономичность, неплохая динамика, надежность и долговечность. Силовые агрегаты работали в связке с автоматической или механической трансмиссией.

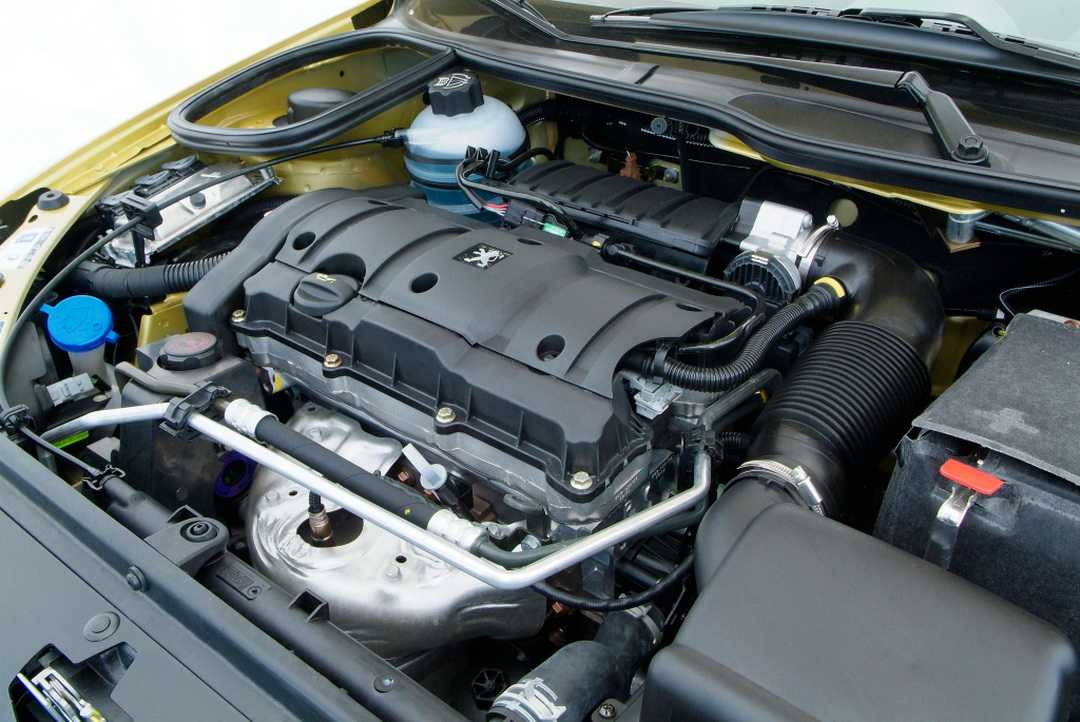

Двигатель 1.6 16v 110 л.с. (TU5JP4) под капотом Peugeot 206
После модификации и рестайлинга в оснащении появились моторы с улучшенными техническими характеристиками. С 2000 года на рынке появились моторы объемом 1.6 литра с 16 клапанами мощностью 110 л.с. и 2 литра, развивающий 137 лошадиных сил. После рестайлинга 2002 года впервые начали продаваться автомобили с турбодизелями HDi на 90 и 110 лошадиных сил. Все моторы Peugeot 206 идеально работают с АКПП и МКПП, показывают свои лучшие качества при длительной эксплуатации.
Двигатель 2.0 16S 177 л.с. (EW10J4S) на Peugeot 206 RC — самый мощный в истории модели
Самым мощным двигателем у Пежо 206 был бензиновый 2.0 16S 177-180 л.с. на «горячем хэтчбеке» 206 RC.
Подвеска и ходовые качества
При разработке и создании автомобилей Пежо 206 конструкторы использовали переднюю подвеску типа McPherson. Задняя подвеска торсионная. На Peugeot 206 Sedan, SW и RC задняя подвеска усилена диагональными штангами.

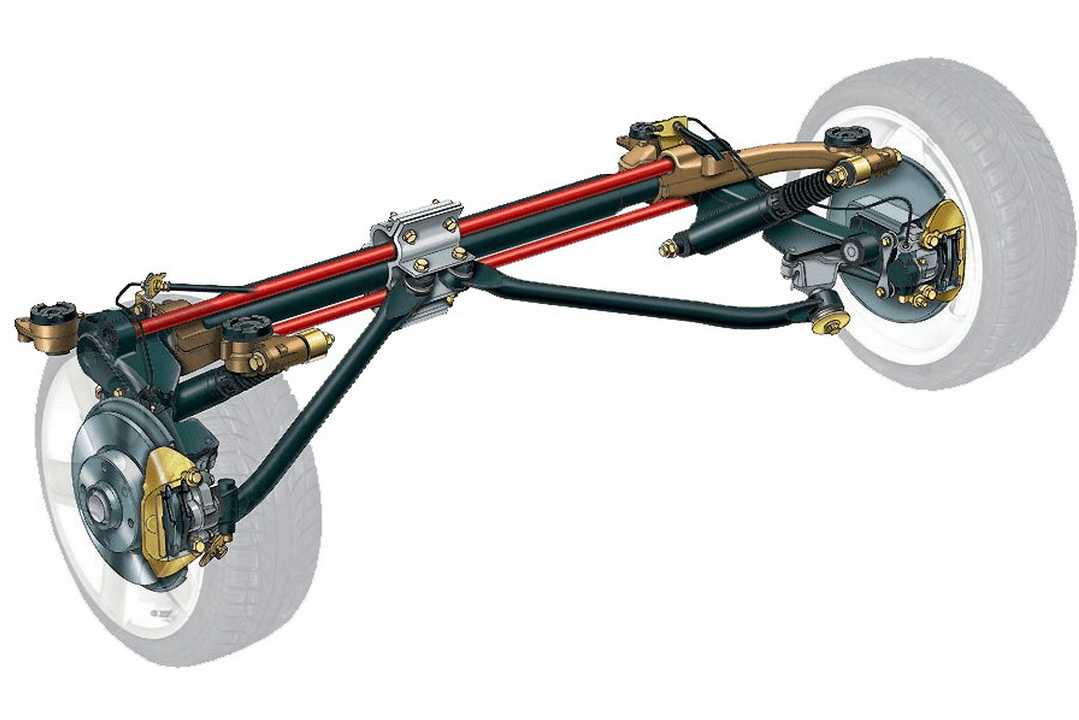

Задняя торсионная усиленная подвеска Peugeot 206 SW, RS и Sedan
Передняя независимы и задняя торсионная подвески обладают большим запасом прочности и надежности. Ходовые качества авто находятся на высоте в любых ситуациях.
