Как сделать правильный выбор при покупке сабвуфера, анализируем характеристики и прочие критерии

Песня о комбайнёрах, или Усилитель плюс процессор

Сейчас этот класс усилителей со встроенными процессорами (или процессоров со встроенными усилителями, кому что ближе) можно считать самым перспективным по ряду причин.

Во-первых, если в домашней системе вы можете уютно устроиться в самой лучшей точке для прослушивания, то в машине вы всегда имеете дело с отвратительными акустическими условиями салона и чёрт знает как раскиданными по нему динамиками. «Собрать» звучание со всего этого бардака ох как непросто. И как бы презрительно ни кривились аудиофильские снобы и ценители pure passive, сделать это можно только с помощью звукового процессора. Если подойти к делу с умом, то результату могут удивиться даже самые избалованные «домашним звуком» аудиофилы. Проверено неоднократно.

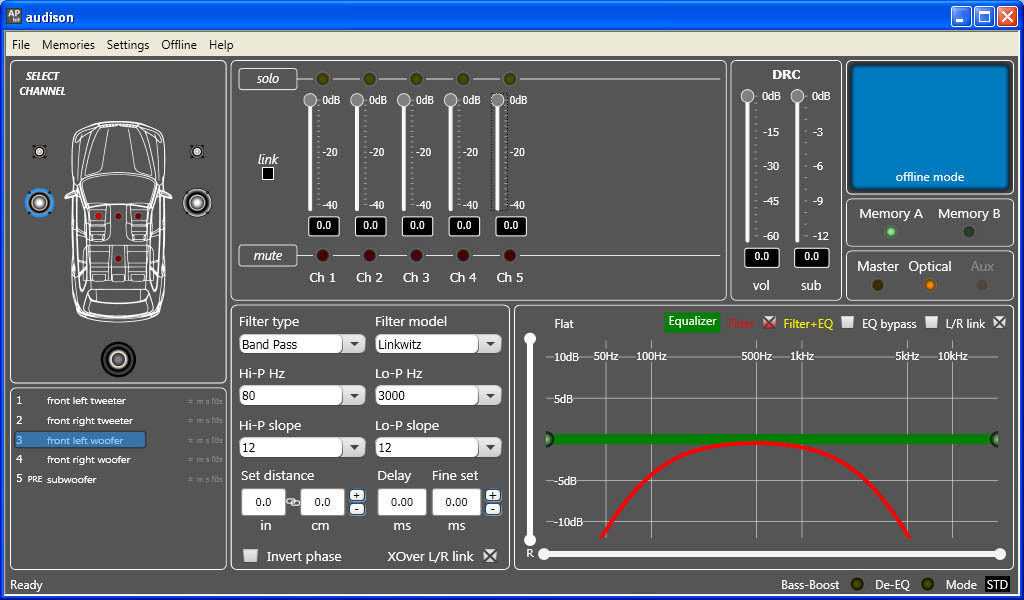

Автомобильные цифровые процессоры, как правило, управляются с подключаемого компьютера или ноутбука. Программа имеет достаточно наглядный интерфейс, позволяющий быстро настроить нужную конфигурацию

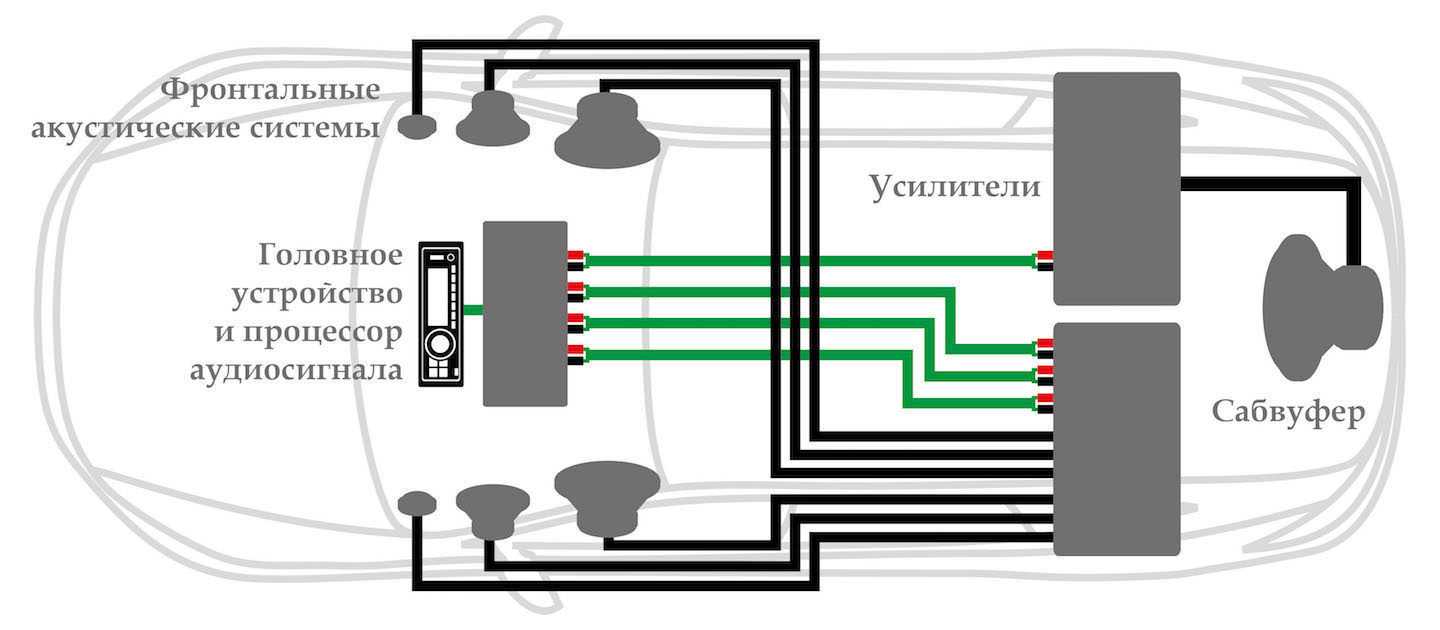

Во-вторых, в большинстве случаев только с процессором можно построить систему на базе штатного головного устройства. Немало автомобилей, в которых никаким способом нельзя вытащить исходный сигнал со штатной «головы» — он либо скорректирован, либо вообще порезан на частотные полосы.

В качестве наглядного примера — итальянский концерн Elettromedia, который давно и довольно успешно разрабатывает тему построения новых систем от штатных головных устройств. Суть процессоров, выпускаемых под брендом Audison, следующая. Вы отключаете штатные динамики и заводите сигнал со штатного усилителя на входы процессора. Настройка происходит так. Включаете диск из комплекта и запускаете в процессоре режим настройки. Процессор «слушает» входы, автоматически «складывает» порезанные на частотные полосы сигналы (в том числе и с учетом фазовых сдвигов), проводит деэквализацию, и вы получаете «восстановленный», как томатный сок из пасты, звуковой сигнал. Алгоритм такого сложения — и есть предмет гордости разработчиков.

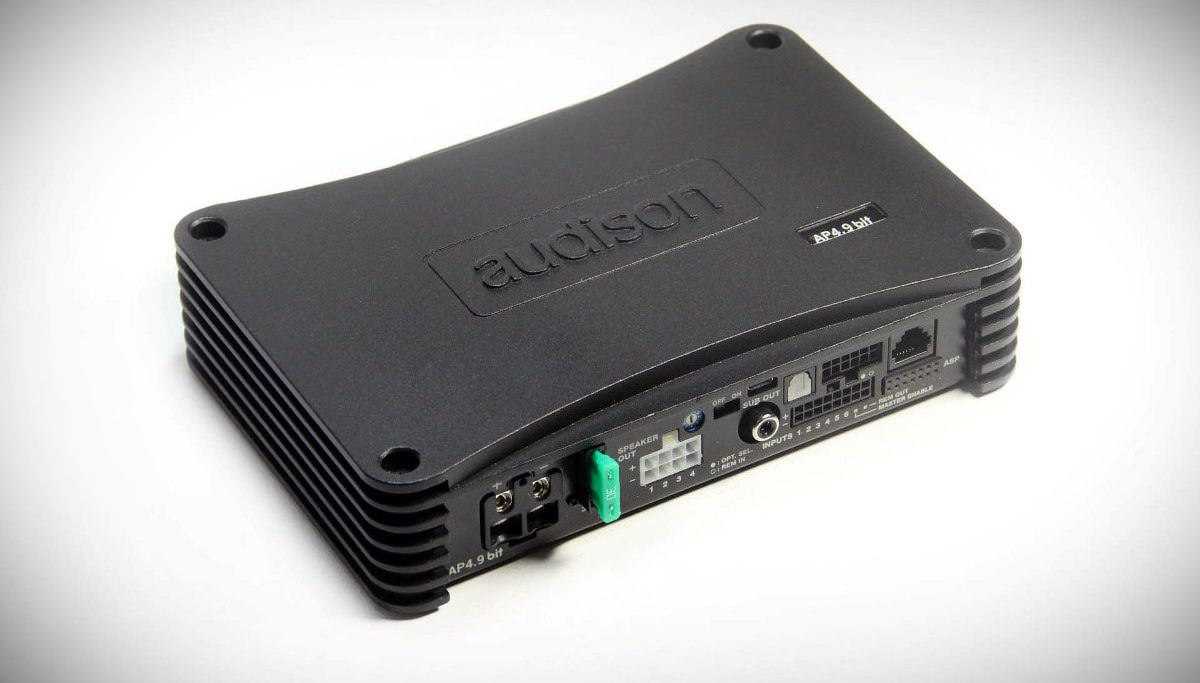

Audison prima — один из представителей семейства автомобильных процессоров со встроенным усилителем. Или, если угодно, усилителей со встроенными процессорами

Снобы наверняка покривятся, мол, какая уж тут аудиофилия, если мы имеем дело не с исходным сигналом, а собранным, простите, «из г… и палок»? Согласен, о High End тут никто и не говорит. Но, во-первых, система в итоге всё равно заиграет на две головы лучше, чем штатная «балалайка». А во-вторых, и это самое главное — процессор в данном случае нужен для того, чтобы корректно вписать в систему дополнительный высококачественный источник, полностью сохранив функциональность штатного головного устройства.

Правда, серьезных источников, предназначенных исключительно для автомобильного применения, на сегодняшний день пока не очень много. Разве что Sony GS-9, читающая всё, вплоть до формата DSD, да Audison bit Play, который итальянцы до сих пор доводят до ума. Умельцы, правда, вовсю используют в автомобилях домашние плееры (в том числе и ваш покорный), но это можно в расчёт не брать. Тем не менее, как говорил персонаж из старого анекдота, «тенденция, однако» — курс на Hi Res в автомобиле уже взят. И процессоры (в том числе и со встроенными усилителями) здесь — ключевое звено.

Выбор и установка усилителя и сабвуфера

При выборе усилителя ориентируйтесь на класс, количество каналов и мощность. Аппаратура классов A, B и C для car audio малопригодна, так что выбирать придется из классов AB и D.

Усилители AB – самые распространенные. Отличаются приличным качеством звучания, но низким КПД (50-60%). Последнее означает, что аппаратура достаточно сильно нагревается и нуждается в хорошем теплоотводе. Если вам нужен усилитель для колонок для установки в багажник, под водительское сиденье или приборную панель, смело выбирайте оборудование AB-класса, традиционно использующееся для подключения такой акустики.

Четырехканальный усилитель класса AB Alpine BBX-F1200

Цифровые усилители класса D по распространенности пока сильно уступают устройствам класса AB. Они отличаются компактными размерами и меньшими требованиями к отводу тепла, поскольку их КПД достигает 90% и выше. Если вам нужен усилитель для пассивного сабвуфера, ваш выбор – моноблок класса D. Одноканальные «усилки» – единственный сегмент, практически полностью перешедший на D-класс.

Многие годы считалось, что усилители класса D вообще непригодны для подключения акустики, поскольку хорошее качество звучания обеспечивается только на низких частотах. Однако в новых моделях широкополосных усилителей известных брендов применяются более быстрые транзисторы, обеспечивающие меньшие искажения сигнала в верхнем частотном диапазоне.

Если в вашем авто не хватает места для инсталляции или необходима скрытая установка, вы всегда можете найти четырехполосный усилитель класса D для фронтальной и тыловой акустики. Например, Nakamichi NKMD60.4, Blam RA 754 D или Alpine S-A32F. Установить их можно куда угодно, хоть в бардачок.

Ультракомпактный четырехканальный усилитель класса D — Blam RA 754 D

Четырехканальные – самые популярные и универсальные усилители. К ним можно подключить одновременно четыре колонки или два динамика и сабвуфер. При последнем варианте вы сможете получить мощный качественный фронт, подкрепленный сабвуферным звеном.

Возможности подключения двухканальных, соответственно, вдвое ниже (пара динамиков или сабвуфер). Реже используются трех- и пятиканальные. По сути, это те же «двушки» и «четверки» с дополнительным каналом для сабвуфера. Их выбор зависит от конкретной аудиосистемы и количества компонентов, нуждающихся в усилении звука.

Помните, что мощность усилителя стоит соотносить с мощностью подключаемых компонентов

При этом обращать внимание нужно на номинальную мощность (RMS), а не на «космические» цифры, указанные на коробке. То есть для динамиков с номиналом 70 Вт подойдет усилитель на 85 Вт, а к 300-ваттному «сабу» можно подключить «усилок» с RMS 350 Вт.

Урал AS-D12A Slim Hurricane – активный сабвуфер российской сборки

Приведем несколько популярных мест установки усилителя. При этом нужно обеспечить свободный доступ воздуха для теплоотвода, надежное крепление, быстрый и удобный доступ к регулировкам аппаратуры. Но имейте в виду: в этом вопросе нет и не может быть универсальных советов, так как выбор места зависит от конфигурации салона, форм-фактора устройства и других факторов.

Распространенные места установки усилителя:

1. Задняя полка. Хороший вариант, если позволяют рельеф полки, тыловая акустика и система открывания багажника.
2. Спинки задних сидений или боковая стенка багажника (зависит от конфигурации).
3. Под водительским сиденьем. Удобно запитывать аппаратуру от АКБ, но нужно предусмотреть защиту от ног пассажиров с задних сидений. Но не каждый усилитель получится установить таким образом (зависит от форм-фактора).
4. Под приборной панелью, то есть еще ближе к источнику питания. Недостатки у локации те же, что и у предыдущей.

Особенности размещения

В замкнутом пространстве автомобиля мозг человека не в состоянии определить направление на источник низкочастотного звука. Поэтому, в отличие от динамиков средней и высокой частоты, место размещения сабвуфера не влияет на естественность звука и может быть любым. Но внушительную колонку куда попало не пристроишь. Экономя ограниченное пространство, её, как правило, прячут в багажник.

Вариантов расположения сабвуфера в багажнике седана или хэтчбека не так уж и много:

• за спинкой сидений диффузором в багажник,
• в крыле,
• в откидном подлокотнике диффузором в салон,
• в полке диффузором вверх,
• в нише запасного колеса.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение. Выбирая такой вариант для седана, необходимо обеспечить акустическую связь багажника с салоном.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение

Суммарная площадь отверстий между ними должна быть не меньше площади диффузора. Чтобы выполнить условие, возможно, понадобится «просветлить» полку: вырезать в ней дополнительное отверстие и замаскировать его сеткой или решёткой. То же самое относится и к варианту размещения сабвуфера в заднем крыле седана.

Суммарная площадь отверстий между багажником и салоном седана должна быть не меньше площади диффузора

В хэтчбеке и в универсале, где багажник не изолирован от салона, инсталляция диффузором назад работает лучше и даже может создать дополнительный прирост звукового давления. Сабвуфер в крыле обеспечивает более глубокий бас.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук, поскольку динамик работает непосредственно в салон.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук

Размер «окна» для динамика не должен быть меньше площади диффузора. Корпус сабвуфера устанавливают как можно плотнее к спинке сидения, «утечка» звука через щели влияет на качество его воспроизведения.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение. Динамик, как и в случае с подлокотником, работает в салон. Кроме того, заднее стекло выступает в роли акустической нагрузки, обеспечивая дополнительное усиление низких частот.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение

Динамик сабвуфера в полу багажника (в нише запаски) хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот. При этом следует позаботиться о защите головки и придумать, куда пристроить запасное колесо.

Динамик сабвуфера в полу багажника хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот

ЕСТЬ ДРУГАЯ ЧАСТОТА

Динамик в оформлении типа «закрытый ящик», что включает в себя и случай акустического экрана, это как бы бесконечно большой закрытый ящик, имеет строго определённую нижнюю частотную границу эффективного излучения. Это — частота основного резонанса динамика в ящике. Ниже этой частоты при по-прежнему постоянной подводимой мощности звуковое давление падает в темпе 12 дБ/окт. А амплитуда колебаний диффузора перестаёт расти. Ниже резонансной частоты она остаётся постоянной. В домашней акустике именно это считается нижней частотной границей, ниже колонка издаёт очень мало звуков. И именно это имел в виду изобретатель закрытого ящика Эдгар Вильчур (прошлый выпуск «В.В.»), когда говорил об «оптимальной резонансной частоте». Оптимальная — это когда амплитуда не выходит за пределы линейности. 6-дюймовый динамик с резонансной частотой (в ящике) 20 Гц на нижних частотах захлебнётся от непосильного хода диффузора. А если резонансная частота будет не 20, а 60 Гц, рост амплитуды на этой частоте остановится (будучи в 9 раз меньше, чем был бы на 20 Гц при том же звуковом давлении) и искажения останутся в норме.

Но ведь это — дома, там простор, а у нас в салоне — теснота и передаточная функция. С крутизной наклона, позвольте-ка, те же самые 12 дБ/окт. Значит, дома получается так: как только пройдена резонансная частота, амплитуда колебаний диффузора расти перестаёт, следовательно, при снижении частоты сигнала звуковое давление будет падать обратно пропорционально квадрату частоты (это как раз 12 дБ/окт.). А у нас в салоне, если амплитуда колебаний диффузора остаётся постоянной там, где уже началась компрессионная зона, это означает: работает «акустический насос» с постоянным ходом поршня и создаёт постоянное, не зависящее от частоты звуковое давление, то есть — горизонтальную АЧХ. Или, если угодно, по-другому. Звуковое давление падает со скоростью 12 дБ/окт., а передаточная функция — растёт в том же темпе. Так на так и получается. Вот только где начнёт падать, а где расти — вопрос отдельный.

Чуть более реальный, но всё же неоптимальный случай. Из самых светлых побуждений для машины спроектировали cабвуфер с резонансной частотой 20 Гц. Мечта домашнего аудиофила. Что произошло: до самых 20 Гц АЧХ в салоне растёт под влиянием передаточной функции, и только там переходит в горизонтальную линию (о которой домашний аудиофил не смеет и мечтать). Ни простой народ, ни тем более прославленные чемпионы такую АЧХ, как можно видеть из нашей статистики, не хотят. В том числе и потому, что ход диффузора на не очень нужных для звука сверхнизких частотах по-прежнему очень велик.

В реальной жизни такое получается, когда по дури или с озорства сабвуферную головку с низкой резонансной частотой, предназначенную для установки в ящик, монтируют в заднюю полку и она работает в режиме бесконечного экрана (free air)

Какая автомобильная акустика — самая лучшая?

Автомобильная акустика — это совсем другое дело, чем любая другая звуковая область. В первую очередь, это связано с тем, что объем салона крайне ограничен и уже очень заметно влияет на конечный результат. Те же места для установки динамиков, которые есть в автомобилях, способны с ужасом проехать любого аудиофила: по всем канонам просто не может звучать, а особенно динамики в дверях, потому что вместо правильно рассчитанной и настроенной громкости сзади, получаем металлический ящик с электростеклоподъемниками внутри.

Выбор материалов также ограничен: как бы большие высококачественные бумажные динамики без пропитки (и даже менее армированные) ни звучали дома, в машине они быстро выходят из строя из-за перепадов температуры и влажности.

Размер колонок

Конечно, это второй по важности вопрос, который задает продавец. Установить в автомобиле огромные габариты, как правило, не представляется возможным и об этом должен помнить каждый владелец

Также, если вы купите колонки большего размера, предназначенные для этого автомобиля, у производителя, который заранее подготовил для них место, придется вносить улучшения.

Можно сказать, что это основная разница в размерах. Колонки отличные, в любом случае лучше будут воспроизводить звук, но это не аксиома.

Компонентные колонки в машину

Компонентные автомобильные динамики предлагают лучшее качество звука, но при этом довольно высокую цену. Комплекты компонентных динамиков обычно состоят из нескольких динамиков. Или, если перефразировать, несколько полосок.

Компонентная логика динамика: отдельные динамики для разных частотных диапазонов. То есть один эмиттер отвечает за НЧ, второй за СЧ и третий за ВЧ. Но чаще на рынке можно встретить двусторонние системы.

Самый распространенный тип — это минимум для построения компонентной системы — громкоговоритель (обычно среднечастотный или среднечастотный, однако эти понятия часто являются синонимами) и твитер («твитер»). Кроме них в комплекте должен быть кроссовер, позволяющий регулировать разделение частот.

Компонентные колонки, что логично, занимают в машине много места. Ведь вам придется разместить несколько динамиков. Но именно эти автомобильные динамики при правильной установке и настройке дадут наилучший звук. В идеале это не только передние порты и высокочастотные динамики, но также задние и сабвуфер.

Коаксиальные автомобильные динамики

Коаксиальные динамики в автомобиле — это коаксиальные радиаторы, установленные в корпусе. То есть есть басовый динамик (чаще всего мид-бас), а среднечастотные и / или высокочастотные излучатели устанавливаются прямо на него, а не на вытяжку.

Такое расположение драйверов позволяет значительно сэкономить место. Но качество звука при прочих сопоставимых параметрах будет хуже компонентной акустики. Главное отличие в том, что коаксиальные колонки не дадут такой естественной сцены.

Все вышесказанное не означает, что коаксиальная акустика в автомобиле — плохой выбор. Есть очень достойные модели, дающие за свои деньги отличный звук

Для большинства энтузиастов автозвука (тех, кого не устраивает простое прослушивание радио из штатной системы, но чужды аудиофильские прелести), этот тип можно считать первым, на кого стоит обратить внимание

все просто, у вас есть радиаторы, которые воспроизводят практически все частоты (кроме нижних) в одном корпусе, который не займет много места, даже если низкочастотный динамик имеет большой диаметр.

Широкополосные колонки в авто

Из названия понятно, что в полнодиапазонных динамиках в машине за все частоты отвечает 1 динамик. Найти хороший широкополосный доступ непросто. В любом случае, учитывая сложную геометрию салона автомобиля, шум и так далее, широкополосные автомобильные динамики — это компромисс.

Главное в автоматическом аудио — это правильная установка динамиков. Если запутаетесь со звукоизоляцией, установкой тумб и так далее, от качественных дешевых колонок можно получить больше, чем от дорогих, но бездумно установленных. В общем, вопрос «какие колонки поставить в машину» не такой простой, но мы можем решить его, если подойти к нему системно.

Классы автомобильных усилителей

В первую очередь хочется рассказать про классы усилителей, на данный момент их насчитывают большое количество, но мы рассмотрим два основных, которые очень часто встречаются в автомобильных аудиосистемах. Если вам эта тема интересна более подробно в конце статьи есть видео где рассказывается обо всех классах автоусилителей, которые сейчас встречаются.

• Усилитель класса AB. Данные усилители имеют очень хорошее качество звучания, при правильном подключение надёжны и долговечны. Если усилитель АБ класса обладает большой мошьность, то у него очень габаритные размеры, эти усилители имеют маленькое КПД около 50-60% т. е. если в них подать 100 Вт. энергии то до динамиков дойдёт тока 50-60 вт. Остальная энергия просто превратиться в тепло. Устанавливать усилители АБ класса нельзя в закрытом пространстве, иначе при жаре он может уходить в защиту.
• Усилитель класса D (цифровой усилитель). В основном D класс встречается в моноблоках (одноканальных усилителях), но также бывают и четырёх и двухканальные для подключения акустики. Плюсов у данного усилителя много. По сравнению с АБ классом при одинаковой мощности имеет очень компактные размеры. КПД у этих усилителей может достигать 90%, он практически не греется. Д класс может стабильно работать при низко Омной нагрузке. Всё бы хорошо но качества звучания у этих усилителей уступает АБ классу.

В заключение по данному разделу сделаем вывод. Если вы гонитесь за качеством звучания (SQ), то правильнее будет использовать усилители АБ класса. Если же вам хочется построить очень громкую систему, то лучше остановить свой выбор на усилителях D класса.

Что делать?

Алгоритм работы такой. Для начала включите режим «solo» на треке, с которым вы работаете. Большинство звукорежиссёров начинают строить свой микс на основе ударных и постепенно идут снизу вверх по частотному диапазону (бочка, малый, томы, хай-хэт, оверхэды). Каждый инструмент имеет какую-то характерную для него полосу частот, на которой он звучит и резонирует, так что если вы работаете с микрофоном бас-бочки, начните с самого низа.

Настройте оптимальный низ и переходите к атаке. Очень часто после настройки звучания бочки выползают какие-то паразитные призвуки типа звона или гула, даже несмотря на то что низ у вас отличный и атака — шикарная. Ваш следующий шаг — вырезать паразитов узкочастотным фильтром. Как только вы понимаете, что звук бас-бочки вас устраивает, глушите этот трек и переходите к следующему инструменту.

Не торопитесь с эквализацией. Кропотливая работа даст свои плоды, звучание станет более разборчивым и более ясным. Каждый инструмент займёт своё место и засияет в миксе. Вот еще несколько полезных советов:

• Помните, что общая картина важнее отдельных инструментов. Ваша цель — не заставить каждый трек звучать как можно лучше, а сделать общее звучание максимально убедительным. Не каждому инструменту нужна яркая атака и объёмный низ. Если вы будете бомбить все треки с одними и теми же настройками, инструменты только потеряют в звуке. Стремитесь к совершенству общего звучания
• Отдохните от сведения. Ваши уши устают точно так же как и все тело. Если вы долгое время работаете с одним и тем же инструментом, ваши уши постепенно становятся неразборчивыми и практически невосприимчивыми к конкретному диапазону частот. Отдыхайте!
• Всегда сравнивайте. Не надейтесь на вашу память. Часто бывает так, что вы потратили 15 минут на настройки эквалайзера а звук в итоге стал хуже чем до обработки. Будьте честны сами с собой, отказывайтесь от неверных решений быстро и без раздумий и начинайте снова.
• Не бойтесь рисковать. Самые лучшие трюки с эквалайзером придумали те, кто не боялся сумасшедших экспериментов. Поиграйте с частотами, ведь вы такой же музыкант как и те, с чьими партиями вы работаете на сведении.

Читать далее: Регулировка света фар своими руками: тонкости и нюансы

Советы для выбора SQ динамика

1. Выбирая SQ сабвуфер, не стоит гнаться за большой мощностью, как правило, их номинальная мощность не превышает 300 Ватт.
2. У автомобилей с кузовом седан сложно добиться объёмного и качественного баса. В этом случае, что можно сделать, – постараться трансформировать седан в универсал. Убрать задние динамики, в полке, или прорезать отверстия, что позволит сабвуферу играть в салон. Для седана выбирайте 12-дюймовый динамик. Если в вашем автомобиле кузов совмещен с багажником, можете смело смотреть на 10-дюймовые сабвуферы.
3. Короб, здесь выход один – закрытый ящик. Если боитесь, что громкости будет недостаточно, можете использовать фазоинвертор. Не забывайте проверять расположенность динамика к оформлениям по формуле, которую мы приводили выше.
4. Важнейшим показателем при выборе SQ сабов является масса подвижной системы (MMS), измеряющаяся в граммах. Чем масса меньше, тем быстрее и чётче сможет отыгрывать сабвуфер,
5. Что касается фирм производителей, отметим такие фирмы, как HERTZ, CHALLENGER, HELIX.

На какие характеристики стоит обратить внимание выбирая сабвуфер?

Зачастую производители пытаются показать, что их изделие лучше, чем есть на самом деле. Они могут написать какие-то нереальные цифры на коробе. Но, заглянув в инструкцию, мы обнаруживаем, что характеристик там не так много, как правило, потому что хвастаться особо и нечем. Тем не менее, даже с помощью этого небольшого списка мы сможем сделать правильный выбор.

Мощность

Сейчас, выбирая сабвуфер, основное предпочтение отдают мощности, считается, чем мощнее аппаратура, тем лучше. На самом деле это не совсем не так

Давайте разберёмся, на какую мощность следует обращать внимание

Пиковая (MAX) Как правило, производитель любит указывать её везде, причём это какие-то нереальные цифры. Например, 1000 или 2000 ватт, к тому же за небольшие деньги. Но, мягко говоря, это обман. Такой мощности там и близко нет. Пиковая мощность — это та мощность, при которой динамик будет играть, но лишь непродолжительное время. При этом будут присутствовать ужасающее искажение звука. К сожалению, в таком режиме задача сабвуфера не качественный звук ─ а лишь бы выжить пару секунд.

Номинальная (RMS) Следующая мощность, которую мы рассмотрим, ─ номинальная в инструкциях может обозначаться как RMS

Это та мощность, при которой искажения звука минимальны, а динамик может играть долго, не причиняя себе вреда, именно на неё следует обращать внимание. Как бы это странно ни звучало, но, например, при сравнение мощного и слабого сабвуфера, слабый может играть громче, чем мощный

Именно поэтому мощность не является основным показателем. Она показывает, сколько динамик потребляет энергии, а не с какой громкостью он играет.

Чувствительность

Чувствительность ─ это соотношение площади диффузора и его хода. Для того, чтобы динамик играл громко, ему нужен большой диффузор и большой ход. Но зачастую производители делают огромный подвес, внушительную губу. Люди думают, что у динамика большой ход, и он играет громче, но по факту он проигрывает динамикам с большим диффузором. Не следует отдавать предпочтение сабвуферам с большой губой, она проигрывает маленькой, потому что у динамика с большим диффузором выше КПД. Таким образом, большой ход это красиво, но площадь дифузора куда полезнее.

Измерения этого показателя происходят следующим образом. Берут динамик, на расстоянии одного метра ставят микрофон и строго на динамик подают 1 ватт. Микрофон фиксирует эти показания, к примеру, для сабвуфера это может быть 88 Db. Если мощность ─ это потребление, то чувствительность ─ это отдача самого сабвуфера. Увеличив мощность в 2 раза, чувствительность увеличится на 3 децибела, разница в 3 децибела считается увеличением громкости в 2 раза.

Теперь вы понимаете, что мощность ─ это неосновной показатель. Рассмотрим на примере, первый сабвуфер имеет номинальную мощностью 300 ватт и чувствительностью 85 децибел. Второй имеет тоже 300 ватт и чувствительностью 90 децибел. На первый динамик подали 260 ватт, и  во второй 260 ватт, но второй динамик из-за большего КПД будет играть на порядок громче.

Сопротивление (импеданс)

В основном, все автомобильные корпусные сабвуферы имеют сопротивление 4 Ома. Но бывают исключения, к примеру, 1 или 2 Ома. Сопротивление влияет на то, какую мощность будет отдавать усилитель, чем ниже сопротивление, тем больше мощности отдаёт усилитель. Вроде всё хорошо, но в этом случае он начинает больше искажать звук и сильнее греться.

Мы рекомендуем выбирать сопротивление 4 Ома ─ это золотая середина между качеством и громкостью. Если активный сабвуфер обладает небольшим сопротивлением в 1 или 2 Ома, то скорее всего, производитель пытается выжать из усилителя максимум, не обращая никакого внимания на качество звука. Это правило не работает в громких системах, и на соревнованиях по звуковому давлению. Данные сабвуферы имеют по две катушки, благодаря этому можно изменять сопротивление и скоммутировать в более низкое, что позволит получить максимальную громкость.

С чего начать поиск правильного усилителя?

Как всегда, выбор следует делать исходя из потребностей. Иными словами, сначала проектируем состав системы, а по нему уже становится видно, каким должен быть усилитель. Самое простое — возьмите листок бумаги и нарисуйте, где какие динамики у вас будут установлены.

Определитесь с типом подключения акустики — через пассивные кроссоверы или поканально с активным делением полос. Оба варианта имеют свои достоинства и недостатки, но это — тема отдельного разговора. Пока лишь отмечу, что первый вариант попроще, а второй имеет больше возможностей по настройке и «сведению» полос. В зависимости от выбранного варианта будем подбирать усилители с нужным числом каналов и функционалом.

Аудиосистема может быть достаточно сложной. Поканальное усиление с активным делением и процессоры —обычное дело для автомобильной системы высокого уровня

Уже на этом этапе оцените, что будет являться источником в системе. Если головное устройство с обычными линейными выходами, то тут проблем никаких. Если же вы имеете дело со штатной «головой», то тут почти всегда приходится искать обходные манёвры. Я уже рассматривал эту тему подробнее в статье «Звук в автомобиле: как заставить штатную систему звучать лучше», сейчас отмечу лишь то, что касается подключения усилителей.

Итак, вариантов несколько. Самый простой — подключение прямо к выходам штатного усилителя. Для этого новый усилитель должен иметь кроме обычных входов еще и высокоуровневые. Если их нет, то можно использовать так называемые «преобразователи высокого уровня в линейный».

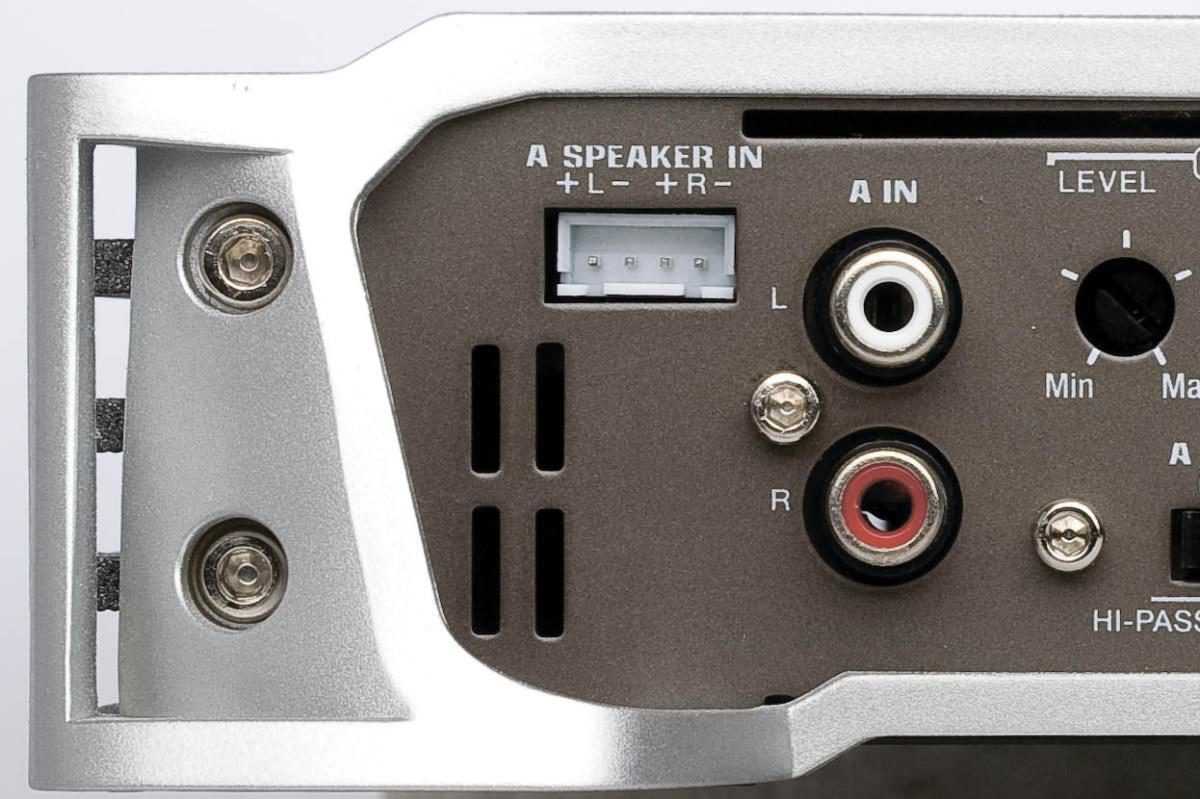

Высокоуровневые входы входят в оснащение многих моделей автомобильных усилителей

Этот вариант прост, но применим далеко не всегда. Чаще всего штатный усилитель выдает в лучшем случае скорректированный сигнал, а в худшем — приходится иметь дело вообще с многополосным усилением. В этом случае «собрать» исходный сигнал можно только специализированным процессором, и уже потом подключать к нему усилитель. Сюда же отнесём и варианты штатных систем с MOST-шиной, из которой специальным адаптером можно «вытащить» SPDIF или аналоговый сигнал.

Поскольку подобных сложных систем становится всё больше, совсем неудивительно, что на рынке начали появляться усилители с уже встроенным процессором. Но об оснащении чуть дальше.

Как подобрать усилитель на динамики или сабвуфер.

18 Апреля 2020

Как подобрать усилитель на динамики или сабвуфер.

Как выбрать усилитель ?

Для достижения качества звучания, большей громкости, а также для подключения сабвуфера, нужны усилители мощности

Рассмотрим типы усилителей, основные характеристики, а также, на что стоит обратить внимание при выборе

Шаг 1: Выбрать тип усилителя.

Рассмотрим 2 типа усилителей — AB и D класс, так как это 95% от всех типов усилителей.

AB класс — цениться качеством выходного сигнала, но низким КПД ~65% и большим размером корпуса. D класс — высокий КПД от ~80%, компактные размеры, но качество сигнала ниже, чем в AB классе.

КПД — показатель эффективности, чем он выше, тем меньше усилитель потребит мощности и больше отдаст.

Шаг 2: Определиться с динамиками, сабвуфером.

Усилитель должен соответствовать подключаемым к нему динамикам, сабвуферу. Несоответствие мощности или сопротивлению динамика, приведут к выходу из строя усилителя или не достижению должного качества звучания. Сопротивление динамиков ни в коем случае не должно быть ниже поддерживаемого усилителем.

Пример: усилитель поддерживает работу в 2 Ом и 4 Ом — значит динамик должен быть 2 Ом либо 4 Ом, 1 Ом нельзя!

Шаг 3: Определится с количеством каналов.

1 канальный (Моноблок) 2-х канальный 4-х канальный

1 канальные усилители (моноблоки) Предназначены для подключения сабвуфера. Соответственно, при выборе такого усилителя важны те параметры, которые пригодятся для сабвуфера. Наличие НЧ-фильтра (для того, чтоб сабвуфер не воспроизводил голос, а только бас). Наличие фильтра сверхнизких частот (subsonic) — для контроля хода сабвуфера. Сопротивление с которым работает моноблок, идеально от 1 Ом и выше. Диапазон воспроизводимых частот в таких усилителях смещен вниз, и максимальная частота редко превышает 250 Гц.

Существует подтип 1 канальных усилителей (широкополосные моноблоки) — предназначены для большого количества подключаемых динамиков ~ от 8-ми штук. Широкополосный потому что диапазон воспроизводимых частот как у обычных усилителей, от 20 до 20000 Гц. Подобные моноблоки используют для постройки экстремально громкого фронта.

2-х канальные усилители – более универсальный вариант. Используються как для подключения двух динамиков, так и для подключения одного сабвуфера по мостовой схеме. Усиление уже во всем слышимом диапазоне: 20-20000 Гц. Оснащены как НЧ, так и ВЧ-фильтрами.

4-х канальные – универсальный вариант. Представляет собой два 2-х канальных усилителя, объединенных в одном корпусе. Использовать усилитель можно как для подключения 4-х динамиков, так и для подключения двух динамиков и сабвуфера.

САМОЕ ГЛАВНОЕ ПРАВИЛО: «МОЩНОСТЬ УСИЛИТЕЛЯ ВДВОЕ БОЛЬШЕ МОЩНОСТИ RMS ПОДКЛЮЧАЕМОГО ДИНАМИКА». На нашем сайте, в разделе усилители , сделан простой и понятный фильтр, с помощью которого Вы определитесь с нужным классом, количеством каналов и нужной мощностью усилителем.

Вернуться к списку публикаций

Что в итоге

Как видно, настройка сабвуфера в машине является важным и ответственным этапом. При этом нужно понимать, что даже если все компоненты подобраны правильно (усилитель, саб, провода и т.д.), без соответствующей настройки сабвуфер может звучать слишком тихо или громко.

Сабвуфер является хорошим дополнением к акустической системе автомобиля. Но стоит учесть, что покупка дорого сабвуфера не гарантирует качественное звучание, т. к. это устройство нуждается в правильной настрйоке. Чтобы подключить и настроить сабвуфер должным образом, необходимо не только обладать хорошими слухом, но и глубокими знаниями теории автозвука.
