Как найти короткое замыкание в электропроводке автомобиля?

Как найти короткое замыкание в машине

Современный автомобиль – настоящий компьютер с электронным блоком управления, обилием датчиков и сенсоров. Соответственно, имеет место сложная электропроводка и блок предохранителей. Если что-то не работает, причина вполне может заключаться именно там. Но необязательно быть автоэлектриком, чтобы узнать причину неисправности проводки. Две самые распространенные электрические проблемы:

• обрыв проводов;
• короткое замыкание («КЗ» или «коротыш»).

Если первое самоочевидно, второе несколько сложнее, поэтому в настоящей статье разберемся именно в том, как найти короткое замыкание в автомобиле.

Кто ищет, тот найдет

Искать место замыкания электропроводки авто лучше всего с помощью мультиметра. Предварительный поиск осуществляется на глаз. Но во всех случаях крайне необходимо иметь под рукой схему электрических цепей машины. Перво-наперво обращаются к предохранителям, ведь при замыкании они сгорают первыми. Два возможных источника КЗ:

1. провода;
2. потребители (все устройства и приборы, которые подключены к конкретной линии).

Последние исключить легче всего, в первом случае – может понадобиться разбирать ТС целиком. На дефективный узел вам укажет соответствующей его цепи предохранитель. В предохранительном блоке вы найдете реле с идентифицирующими обозначениями. Смотрите автомобильную инструкцию, чтобы сориентироваться.

Приступаем к проверке

Не мудрствуя лукаво, пойдем от простого: выключим зажигание и начнем поочередно вынимать предохранители из гнезд, проверяя каждый из них мультиметром. При отсутствии КЗ в автомобильной проводке индикатор будет показывать «0». Таким образом замеряем каждый проводник (не останавливаемся, даже если уже найден один неисправный).

Следующий шаг – отключаем «массу» («–» вывод электрического элемента в виде провода или корпуса изделия). Кстати, для поиска короткого замыкания в проводке подойдет не только измерительный прибор, но и обычная лампа от 12 до 55 Ватт (бокового или головного света). Поворачиваем ключ зажигания в начальное положение. Подсоединенные к лампочке щупы прикладываем к клеммам держателей предохранителей и смотрим, горит ли она. Свечение при выключенной «массе» говорит о наличии «коротыша» в этой линии проводки автомобиля.

Потребитель не всегда прав

Уже определив конкретную цепь и зная (в соответствии с имеющейся схемой), какие потребители к ней подведены, можно отключать их по очереди и снова проверять линию лампочкой/мультиметром. Если причина не в них, остаются провода. Найти нужный может быть тяжело без профессиональной помощи.

Плюс КЗ конкретного автомобильного узла в том, что, если он не жизненно важен (например, магнитола), достаточно будет просто его отключить и ехать дальше. Но и недооценивать такую неисправность не стоит. Ведь если предохранитель не сгорит, может сгореть вся машина. Задымление и возгорание – самые явные признаки КЗ. Если такое случилось, немедленно остановитесь и приступайте к поиску замыкания в электропроводке, только будучи уверенными в безопасности

Главное соблюдать осторожность

Итого

Мы рассмотрели, как найти в проводке машины короткое замыкание с помощью мультиметра и лампочки, ориентируясь на блок предохранителей. Однако если подобные операции непонятны вам на клеточном уровне, ничего страшного! Специально для удобства рядовых автовладельцев был создан инструмент Uremont. Это онлайн-платформа для поиска ближайших СТО в виде сайта и приложения, которая всегда под рукой. Просто о или вызовете мастера прямо к точке вынужденной остановки. Профессионалы из сервиса без труда смогут определить место замыкания и все исправить. Следует помнить о том, что при вас всегда должны быть:

• изолента;
• мультиметр или диагностическая лампочка;
• схема бортовой электроники автомобиля.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства — система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника — климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

• Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
• Поломки генератора — обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
• Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
• Деформации электропроводки — окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
• Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

• Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла – аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
• Убедитесь, что дополнительная подсветка, магнитола отключены.
• Снимите «минусовую» клемму с АКБ.
• Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора – прибор покажет значение тока утечки.

Нормальный показатель – 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму – вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

• аккумулятор;
• датчики;
• высоковольтные провода;
• генератор.

Каждый элемент можно проверить с помощью мультиметра.

Причины замыкания

1. Небрежное обращение пользователей с электрикой в доме: повреждение изоляции, закоротка контактов посторонними предметами и заливание проводов.
2. Проводка не рассчитана на существующую токовую нагрузку по причине неправильного расчета сечения проводов или подключения энергоемкого электрооборудования.
3. Контактные соединения жил выполнены скруткой, неправильно выполнена скрытая проводка, шлейф проводов на стене закреплен с нарушением норм электромонтажа.
4. Превышен срок службы проводов, старая проводка обветшала, изоляция потеряла свои физико-химические свойства и осыпалась.

( 2 оценки, среднее 5 из 5 )

Как найти короткое замыкание в автомобиле

Короткое замыкание в машине (или «коротыш» на сленге электриков) – вещь очень серьезная. Большинство самостоятельных возгораний автомобилей происходит именно из-за них. Как же найти короткое замыкание проводки в авто?

Узнать о коротком замыкании не сложно. Если все прошло штатно, то при возникновении замыкания сгорает предохранитель и перестает работать соответствующая электрическая цепь. Питать она может что угодно от фар до часов в салоне. В поисках неисправности обычно первым делом проверяют предохранитель и, если он перебит, вставляют новый, с таким же номиналом. Если новый предохранитель постигла та же участь – значит в машине короткое замыкание.

Поиск замыкания в проводке производится методом исключения и представляет собой весьма муторное занятие. Смысл его заключается в отключении разных потребителей электричества на соответствующей электролинии (узнать, что именно на ней запитано можно из электросхемы автомобиля) и в проверке целостности проводов. Проверить провода, проходящие, например, под торпедой

, легко и просто не получится, поэтому начинать нужно именно с исключения потребителей. На провода же переходим, после того, как убедимся, что в «коротыше» не виноваты потребители.

Чтобы найти некое устройство (например, магнитолу), имеющее внутри себя короткое замыкание, нужно, чтобы электролиния была под напряжением. Как это сделать, ведь предохранитель тут же сгорает? В этом и есть весь секрет поиска коротких замыканий в автомобиле!

Перед тем, как приступить к поиску, нужно включить в электролинию собственный мощный потребитель электричества. Это нужно для того, чтобы понизить высокий ток короткого замыкания и не допустить возгорания проводки.

Для поиска короткого замыкания в автомобиле можно использовать обычную лампу головного света

Сделать это проще всего при помощи обычной лампы головного света на 55 Ватт, включенной вместо предохранителя. То есть нужно взять лампочку, подключить к ее выводам два провода с заранее обжатыми на них клеммами (Почитайте, как обжать клемму на проводе в автомобиле

) и другие концы проводов включить вместо предохранителя. Подключаться нужно через клеммы, то есть надежно. Если предохранители современные «флажковые», то на проводе следует обжатьклеммы типа «папа» . В блоках предохранителей классических моделей АвтоВАЗа эти клеммы не подойдут, в них, подключаться проще прямо к «лапкам», удерживающим предохранитель, надевая на нихклеммы типа «мама» . Подключение должно быть последовательным, то есть ток должен проходить через лампочку.

Лампу нужно расположить так, чтобы ее было видно. В момент включения в электролинию с коротким замыканием, она зажжется на полную мощность, как в фаре. Яркое свечение подтверждает наличие «коротыша». И теперь, при отключении различных устройств, включенных в линию, нужно дождаться, чтобы лампочка «притухла». Это произойдет при исключении оборудования, вызвавшего замыкание, из линии и большого снижения силы тока до нормальных значений. Если, при отключении, скажем регулятора подсветки приборов лампа начала светиться еле-еле, значит, вы устранили причину «коротыша», который произошел внутри регулятора.

Другое дело, если уже все потребители исключены из линии, а лампа продолжает светиться в полный накал. Это означает, что короткое замыкание произошло не в каком-то потребителе, а в проводке. Например, из-за повреждения изоляции провода.

Такой расклад гораздо сложнее, потому что, чтобы просмотреть всю электролинию, скорее всего, придется разбирать салон, снимать различные панели, а то и торпеду. Однако если воспользоваться мультиметром, то можно промерять доступные участки электролинии на предмет большого тока, тем самым сужая круг поисков. Если вы не сильно владеете данным инструментом и не «на ты» с электричеством, лучше доверить это дело электрикам. Причем не обычным, а автоэлектрикам, потому что кроме непосредственно поиска замыкания, человек должен еще уметь разбирать и собирать разные части машины.

Найдя устройство, вызвавшее короткое замыкание, можно попробовать его починить. Но лучше заменить новым – с замыканиями шутки плохи. Если предохранитель по какой-то причине выдержит проходящий ток и не сгорит, произойдет возгорание проводки и сгорит весь автомобиль.

Чтобы этого не допустить, нужно знать, как выбрать предохранители для автомобиля

,причины короткого замыкания в автомобиле , а при самостоятельном электромонтаже обязательно знать,как пользоваться изолентой .

Как найти короткое замыкание в проводке автомобиля

Что такое короткое замыкание? Короткое замыкание это соединение двух точек (проводов) имеющих разные потенциалы (плюс и минус) которого не должно быть при обычной работе устройства. У нас речь идёт об автомобиле (мотоцикле, квадроцикле, снегоходе) поэтому рассматривать способы поиска короткого замыкания будем для автомобиля. Статья рассчитана на начинающих автоэлектриков и продвинутых автовладельцев, если вы не знаете что такое мультиметр, лучше обратитесь в сервис, будет быстрее и дешевле, в конце концов каждый должен заниматься своим делом. В статье есть несколько придуманных примеров поиска КЗ и ссылки на реальные примеры поиска и устранения замыканий в автомобилях из моей практики.

Как известно все электрические цепи в автомобиле (за исключением силовой цепи стартера) защищены предохранителями. Короткое замыкание всегда вызовет сгорание предохранителя защищающего эту цепь и в самом замыкании нет ничего страшного. Опасность возникает когда люди не разобравшись с причиной сгорания предохранителя заменяют предохранитель на больший номинал, или ставят предохранители непонятного производства ценой сто рублей за ведро. Такие предохранители изготовлены неизвестно из чего и могут не сгореть совсем.

Для поиска короткого замыкания используем электросхему, мультиметр, бывает что лампочку используем как инструмент. Электросхемы найти сейчас не большая проблема, в самых простых случаях можно обойтись и без схемы, но электрику советую смотреть схемы всегда, для повышения своей квалификации.

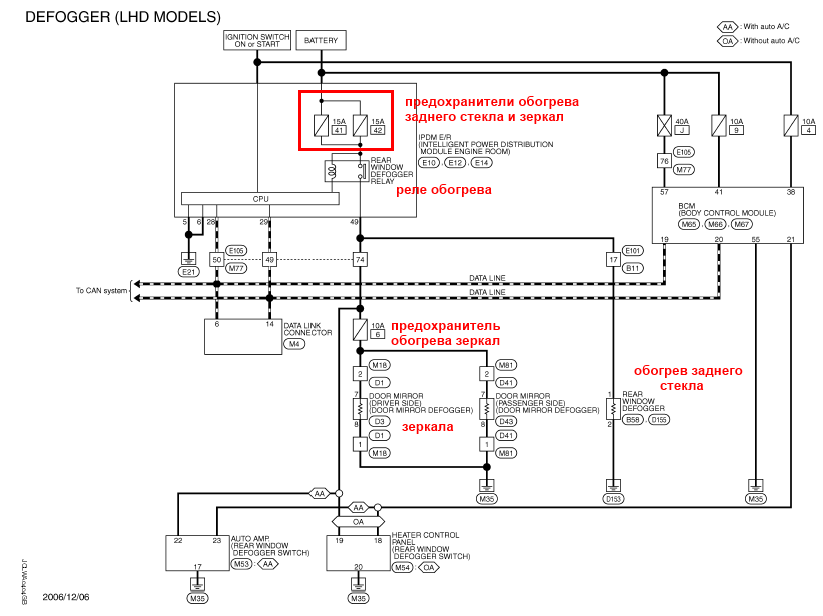

К примеру приехал к нам Ниссан Кашкай с неработающим обогревом зеркал. Первым делом проверяем предохранитель обогрева зеркал в салонном блоке предохранителей, он исправен, проверяем, появляется ли на нём питание при включении обогрева заднего стекла, питания нет. Смотрим схему.

Предохранитель зеркал находится в салонном блоке предохранителей. А в блоке IPDM находится реле включения обогрева заднего стекла и зеркал и два включенных параллельно предохранителя по 15 ампер. Ниссан всегда ставит по два предохранителя в параллель. Проверяем предохранители, сгоревшие. Наша задача с минимальными затратами времени и с минимальной разборкой автомобиля найти и устранить замыкание. Слабое место в этом случае это гофра, переход от кузова к двери багажника, открыть и посмотреть это пара минут, смотрим — провода целые. Далее нужно по возможности с наименьшей разборкой салона определиться с участком проводки на котором есть замыкание.

У нас отличный доступ к предохранителю зеркал, от него и начнём измерения. Вынимаем предохранитель, чтобы не мерить цепь зеркал и мультиметром в режиме омметра, или прозвонки замеряем сопротивление

Допустим сопротивление 0,5 ом — короткое замыкание присутствует. Дальше нужно определиться в какой части проводки искать это КЗ, по схеме расположения разъёмов найдём где находится соединение Е101 — В11.

Разъём расположен достаточно удобно, нужно снять только накладку порога и кик панели. Рассоединяем разъём и делаем замер сопротивления в обе стороны от разъёма.

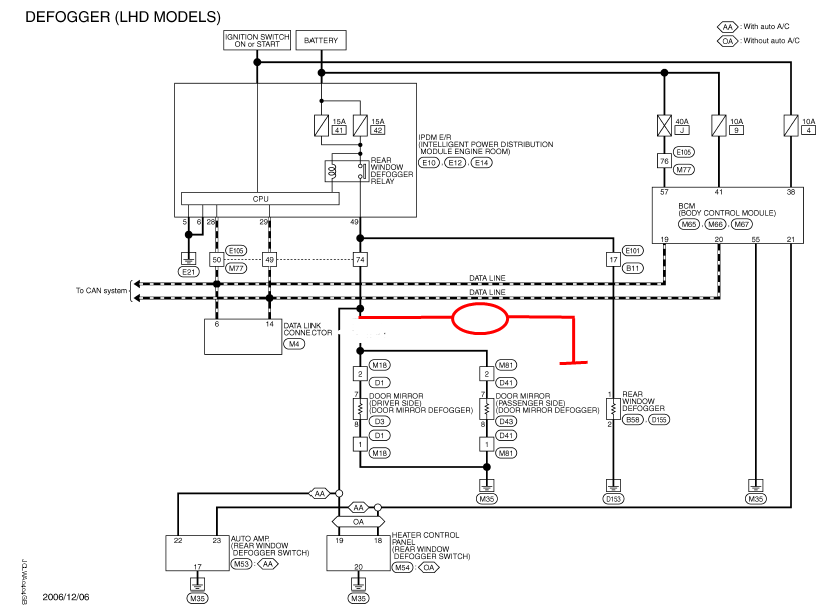

Допустим замыкание в той части проводки которая уходит в заднюю часть автомобиля. Провода в гофре мы уже проверили в самом начале, разъёмов больше нет, поэтому остаётся только разбирать и смотреть. Повреждения проводки почти всегда видно, снимаем накладку заднего порога и видим повреждённые провода и последствия кузовного ремонта.

Ура, мы заработали кучу денег не разваливая полмашины. Эта ситуация выдумана, все совпадения случайны. Да и не может быть такого, разве кузовщики когда-нибудь косячат, нет, такого просто не бывает).

Рекомендую проводить регулярно такие тренировки, открывайте схему любого автомобиля, придумывайте неисправность и способы её диагностики и устранения, поднаберётесь опыта в чтении электросхем и поиске неисправностей. Потраченное время точно окупится при ремонте реальных автомобилей.

Находим обрыв или замыкание

Поиски «коротыша» рекомендуется начинать с проверки всех предохранителей и реле. Если проблема присутствует, то один из этих элементов должен сгореть.

В случае обнаружения такого «слабого звена» следует выяснить его предназначение и принадлежность к конкретному узлу. Именно на нем и нужно сконцентрировать максимум внимания, визуально изучив все провода, которые идут оттуда к блоку предохранителей.

Если такой способ не дает нужного результата, то лучше обратиться к помощи мультиметра. Этот прибор дает возможность измерить сопротивление. Для проверки нужно перевести его в соответствующий режим.

Делать это нужно, придерживаясь такого алгоритма:

1. Вначале нужно отключить плюсовой провод проверяемого узла от блока предохранителей.
2. Подключить красный щуп тестера к этому кабелю, а черный – на массу.
3. Посмотреть на показания. Отсутствие короткого замыкания будет подтверждать единица. В противном случае показания будут стремиться к нулю.

Точно так же можно проверить автомобиль на утечку электрического тока, определив наличие или отсутствие контакта. Для этого тестер требуется подключить к двум контактам, которые можно заподозрить в обрыве. Результаты измерений интерпретируются подобным образом.

После нахождения проблемного участка проводки, нужно его восстановить. Главное – не скручивать оборванные провода руками. Лучше использовать паяльник и специальную термическую усадку. Компоненты проводки перед ремонтом следует зачистить. Перед подключением аккумуляторной батареи и нового предохранителя нужно обязательно лишний раз проверить отремонтированную проводку с помощью тестера.

Мне нравитсяНе нравится

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

• Установить мультиметр в режим вольтметра.
• Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
• Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

• Потребителя – электрооборудования, устройств, предохранителей, блоков.
• Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

1. Отключение АКБ.
2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Как обнаружить неисправность

Если что-то из электрических приборов или исполнительных механизмов перестает работать, то не стоит спешить с его заменой. Нельзя исключать, что причина отказа скрыта в нарушении работоспособности проводки, и установка нового оборудования проблему не решит.

Любая заводская инструкция к автомобилю рекомендует начинать поиски причины неисправностей с прозвона электрических проводов, соединяющих данный прибор или механизм с другими компонентами.

Для этого необходимо вооружиться:

1. мультиметром;
2. либо сигнальной лампой на 12 Вольт с соединительными проводами.

Порядок работы с мультиметром

На видео в этой статье вы сможете увидеть некоторые моменты работы с измерительной аппаратурой при проведении работ по обнаружению поломок в бортовой электросети. А основным инструментом любого автоэлектрика был и остается многофункциональный цифровой прибор – мультиметр. (См. также статью Схема электропроводки ВАЗ 2105: описание.)

Справочно: Мультиметр представляет собой универсальное устройство, одновременно объединяющее омметр, амперметр и вольтметр. За измерение напряжения бортовой цепи отвечает вольтметр, силу тока измеряет амперметр, а сопротивление соответственно определяет омметр.

Проверка напряжения

Итак, если в автомобиле один из электронных компонентов перестал работать, то первым делом нужно осуществить проверку напряжения электрической цепи, которая соединяет его с другими устройствами. (См. также статью Схема электропроводки Газель: как установить.)

• Переключаем мультиметр в режим вольтметра;
• Подсоединяем один из щупов прибора к отрицательной клемме аккумулятора (если проверяемое устройство находится под капотом) или к массе автомобиля, стараясь выбрать место на кузове с хорошим контактом;
• Второй щуп подключаем к подающему проводу в проверяемой цепи, предварительно сняв его с клеммы устройства или прибора.

Если на табло появится значения – напряжение в проводе присутствует и сам провод исправен. Проделываем операцию с другими проводами, и когда обнаружим точку, где напряжение в сети отсутствует, определяем, что источник неисправности расположен в этом отрезке.

Обратите внимание! В некоторых электрических цепях автомобиля напряжение присутствует только тогда, если ключ в замке зажигания установлен в определенное положение

Поиск короткого замыкания

Данная процедура характерна таким моментом, как полное отсутствие напряжения в цепи.

1. извлекается плавкий предохранитель, отвечающий за проверяемую цепь;
2. мультиметр переводится в режим вольтметра;
3. один из щупов подключается к клеммам подключения предохранителя в тот момент, когда все остальные приборы и оборудование этой цепи обесточены;
4. пошевелите провод – если на экране будут появляться значения, значит провод закорачивает.

Обратите внимание! Чаще всего это происходит с проводкой в местах, где протерлась изоляция. Подобный тест на поиск короткого замыкания можно осуществить с любым другим элементом цепи, в т.ч

с выключателями.

Проверка качества заземления

Поскольку подавляющее большинство автомобилей имеет однопроводную схему электропроводки, и «-» все электрическое оборудование получает через металлический корпус авто, качество заземления приборов и механизмов играет решающую роль.

Но в процессе эксплуатации, детали корпуса:

и у электрооборудования, подключенного к корпусу, теряется электрический контакт, они начинают работать с перебоями. Чтобы убедиться в их исправности, следует провести проверку надежности заземления.

Алгоритм проверки надежность подключения электрооборудования и других элементов к массе автомобиля будет следующим:

1. Отсоединяем аккумуляторную батарею и подсоединяем один из проводов мультиметра к массе автомобиля;
2. Второй провод подсоединяем к точке заземления или к соединению, которое мы проверяем;
3. Если на экране будут появляться значения, сверьте их с заводскими параметрами, и если они близки – значит заземление в порядке.

Проверка целостности цепи

Данная процедура необходима для того, чтобы владелец автомобиля определить, все ли в порядке с проводкой и нет ли в цепи разрыва.(См. также статью Схема электропроводки Нива Шевроле.)

Порядок действий следующий:

1. Отключите напряжение от цепи, вытащив плавкий предохранитель или отключив клемму на АКБ;
2. Проверьте электрическую цепь на целостность, присоединив к ее концам щупы мультиметра;
3. Затем подсоедините один из щупов к массе автомобиля;
4. Если на экране появятся значения – разрывов в цепи нет;
5. Если экран остается статичным – где-то в электроцепи есть разрыв.
