Регулировка ручного тормоза: как подтянуть ручник

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Как известно, в автомобиле используется несколько тормозных систем. Помимо рабочей и запасной, есть еще и стояночная. В простонародье ее называют «ручником». На грузовиках этот элемент приводится в действие воздухом. Но на обычных легковых авто и микроавтобусах это архаичный тросиковый элемент. Конструкция довольно простая (поскольку не требует компрессора, ресивера и прочих деталей, как в пневмосистеме), однако нуждается в периодической регулировке. В сегодняшней статье мы рассмотрим, как подтянуть ручник на ВАЗе и других автомобилях своими руками.

Диагностика ручного тормоза

Осуществление проверки работоспособности стояночного тормоза следует производить с периодичностью раз/месяц (некоторые автопроизводители ориентируют на показатель пробега – каждые 20-30 тысяч километров). Если вы чувствуете, что эффективность фиксации автомобиля ручником снизилась, ждать рекомендованного срока проведения обслуживания ручника не нужно.

При этом существует две распространённых методики диагностирования состояния ручного тормоза:

первый способ требует постановки автомашины на достаточно крутой склон (с градиентом от 15 градусов и более) и затянуть рычаг на последнее деление храповика. Если автомобиль при этом удерживается от самопроизвольного движения под действием силы тяжести – всё в порядке. Если нет – очевидно, что он утратил ту эффективность торможения, которая от него требуется, и вам нужно немедленно устранить причину неполной работоспособности ручника с последующей регулировкой или ремонтом механизма;
второй способ не требует наличия горки. Проверку можно и нужно осуществлять на горизонтальной поверхности. Для этого затягиваем рычаг на себя до упора, заводим мотор, включаем пониженную передачу (строго говоря – первую) и начинаем медленно и равномерно отпускать педаль сцепления. При полностью исправном ручном тормозе автомашина немного дёрнется, но заглохнет. В противном случае – начнёт движение, возможно, с меньшей скоростью, чем обычно. И тогда также придётся осуществлять натяжку тросика ручного тормоза.

Ощутимое снижение эффективности фиксации колёс ручником может быть вызвано следующими причинами:

ослабление натяжения тормозного тросика (характерное при длительной эксплуатации автомобиля без проведения обслуживания СТ, а также при злоупотреблении использованием стояночного тормоза при движении автомобиля);
тормозные накладки изношены сверх нормы;
зазор между колодками и барабаном увеличен.

Как видим, далеко не всегда ответственность за недостаточную эффективность торможения лежит на самом ручнике.

Перечислим, в каких случаях требуется проведение его регулировки:

после каждой замены колодок;
если выполнялись работы, связанные с регулировкой тормозных колодок;
при выполнении операции замены дисков/барабанов;
если свободный ход рычага СТ увеличился настолько, что захватывает все зубцы, вплоть до десятого;
после замены тросика и/или других компонентов привода ручного тормоза.

В принципе операция регулировки натяжения тросика несложна, и если у вас нет ни времени, ни желания обращаться в автосервис, выполнить её можно и самостоятельно, даже при отсутствии навыков выполнения подобной работы.

Правда, есть здесь и объективные трудности. Связаны они с тем, что такая операция должна проводиться с соблюдением мер безопасности, поскольку нужен полный доступ к днищу машины. Нелишним будет перед выполнением регулировки заглянуть в руководство пользователя, чтобы изучить особенности конструкции стояночного тормоза в приводной его части.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
Поставьте рычаг ручника до упора вниз.
Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
Снимите колодку.
От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
Вытягивайте трос из отверстий через тормозные щитки.
От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
Соберите всю разобранную конструкцию колеса.
Проложите трос по подвеске через оболочку, и закрепите болты.
Подтяните ручник в салоне.
Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

Как поменять тягу ручного тормоза ВАЗ

Итак, поначалу разберемся, как осуществляется замена тросика ручника у ВАЗ 2114 и ВАЗ 2115 (машины ведь почти одинаковые). Нам пригодятся:

ключи гаечные;
отвертки;
молоток, деревянный брусок;
проникающая смазка;
подкладные опоры под колеса.

Приступаем к ремонтным работам при наличии смотровой ямы.

Сначала опускаем рычаг узла в салоне.
Далее внизу ослабляем регулировочную гайку, а также контргайку. Откручиваем и удаляем эти гайки.
Ослабив крепления задних колес, а также подложив упоры под передние, домкратом приподнимаем заднюю часть автомобиля. Снимаем колеса.
Удалив шпильки с тормозных колодок, сбиваем с помощью молотка и деревянного бруска тормозные барабаны.
Далее, демонтировав тормозную колодку, открутив на ней болт, можно, наконец, отсоединить от нее конец тяги ручного тормоза – каждой тяги с каждого узла.
У каждого тормозного узла сзади вытягиваем тросовый привод в оболочке, затем извлекаем оболочку.
Так высвобождается наша заветная деталь, остается вытянуть её из всех креплений под кузовом. Затем можно установить новую в обратном порядке.

Точно так же производится замена тросика ручника у ВАЗ 2109. При смене тросика у ВАЗ 2110 действуем тоже по приведенной инструкции, вот только попутно придется открепить мешающий глушитель, точнее, его конечную часть, после чего приспустить её. В остальном изменений нет. Для замены тросика ручника на Ниве ВАЗ 2123 действуем по приведенной выше инструкции, однако перед тем, как высвободить тяги из тормозных узлов колес, придется открутить гайки креплений к щиткам колес.

То же самое касается замены дефектного тросика ручника на Газели. Там аналогичным образом придется открутить две гайки, чтобы вытащить снятую с колодок тягу из колесного щитка.

Правда, на некоторых модификациях ВАЗ встречается крепление дефектной детали к днищу кузова с помощью резьбового соединения. Тогда нужно открутить гайку. Кстати, все резьбовые соединения предварительно обязательно обрабатываем проникающей смазкой типа аэрозоли.

Что делать с «ручным» узлом иномарок

А теперь обсудим процедуру применительно к популярным иномаркам. Для замены тросика у Мицубиси Лансер 10 нам понадобятся:

молоток, деревянный брусок;
гаечные ключи, отвертки;
противооткатные опоры;
проникающая аэрозольная смазка.

Также почитайте про замену цепи грм на Опель Корсе и замену лампочки подсветки номера Ниссан Кашкая. Особенность данного автомобиля в том, что часть узла, в отличие от ВАЗа, проходит внутри салона. Поэтому здесь действия таковы.

Откручиваем крепления подлокотника, после чего удаляем подлокотник.
Демонтируем заднее сиденье – это делается легко. После чего откручиваем крепление тяги ручного тормоза.
Далее ослабляем болты задних колес, устанавливаем под передние колеса противооткатные опоры, приподнимаем с помощью домкрата заднюю часть автомобиля.
Удаляем колеса сзади. Находясь в смотровой яме, откручиваем крепление детали на задней балке.
Снимаем тормозные барабаны посредством молотка и деревяшки.
Открепляем тормозные колодки, после чего отсоединяем от них концы заветной детали.
Продергиваем дефектный узел в салон, отсоединяем от рычага стояночной системы.
Новую запчасть продергиваем и закрепляем в обратной последовательности.

Примерно так же производится замена сломанного тросика ручника на Хендай Акцент. У данного автомобиля тоже придется демонтировать заднее сиденье.

Что интересно, похожее устройство стояночной системы имеет немецкий автомобиль Фольксваген Гольф. Однако для замены тросика ручника, скажем, у Гольф 6 не требуется демонтаж заднего сиденья. Тяги колесных механизмов выходят под днище через тоннель глушителя. Их нужно после отсоединения от уравнителя просто вытянуть вниз. Подобным же образом производится замена тросика ручника у Фольксваген Пассат Б4, поскольку узел здесь устроен по примеру Гольфа.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

Съемник масляного фильтра: какие виды бывают, какой выбратьРубрика:Авто гаджеты

Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
При наличии определенных навыков помогает во входе в контролируемые заносы;
Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Регулировка гидравлических тормозов велосипеда и замена колодок

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов () максимум из 15 баллов

Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Как проверить трос стояночного тормоза

Индикатор стояночного тормоза может гореть, указывая на растянувшийся трос

Выяснение причин этой неисправности важно провести, чтобы избежать серьезных последствий на дороге.. Обычно диагностику стояночного тормоза проводят в автосервисе на специальном стенде, но есть некоторые способы сделать это и самостоятельно. Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис

Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис.

Обычно диагностику стояночного тормоза проводят в автосервисе на специальном стенде, но есть некоторые способы сделать это и самостоятельно. Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис.

В зависимости от марки автомобиля место крепления тросов стояночного тормоза может незначительно меняться. Однако список элементов тормозной системы не меняется.

Похоже выглядит и система в машинах со стояночным тормозом для передних колес. Тросы растягиваются во время эксплуатации, их нужно регулировать, а также смазывать.

Рекомендуется проводить проверку тросов раз в 6 месяцев или при прохождении очередных 10 000 км. Если вы заподозрили, что ручник стал хуже работать – обратитесь в автосервис внепланово вне зависимости от того, горит лампочка на приборной панели или нет.

Износ тросов – это очень серьезно. Трос может просто лопнуть. Кроме растяжения троса, могут ржаветь и заклинивать и другие детали системы, из-за чего стояночный тормоз не выполняет своих функций.

Проверяют ручник следующим образом: автомобиль располагают так, чтобы одно из задних колес подвисло в воздухе. Затем активируют стояночный рычаг и пробуют покрутить подвешенное колесо. Если это удается, значит система неисправна. Требуется подтягивание троса или полная его замена. Индикатор стояночного тормоза в этом случае продолжает гореть.

Есть еще один, более экстремальный метод проверки ручника. При этом способе могут пострадать тормозные колодки и другие элементы системы. Вот как проводится эта проверка: автомобиль ставится на ручник, включается первая переда, а затем на полную вдавливается газ. Если с ручником все хорошо, то машина немного дернется и тут же заглохнет.

Наладка работы стояночного тормоза практически идентична у разных моделей машин. Регулироваться ручник может двумя способами в зависимости от марки автомобиля: из салона или под автомобилем. Для большинства авто актуален второй способ, на нем и остановимся подробнее.

Как подтянуть трос ручника, находясь под автомобилем:

Потянуть ручник вверх и зафиксировать после 2 – 3 щелчков (точное количество зависит от марки машины).
Поднять машину при помощи домкрата или же изначально поставить машину над смотровой ямой, что, безусловно, удобнее.
Сначала ослабьте затяжную гайку на узле регулировки. Если вы начнете теперь вращать другую гайку, то трос будет натягиваться. Проверяйте силу натяжения троса по подвешенному колесу. Если его уже нельзя прокрутить – стояночный тормоз работает в штатном режиме.
Теперь отпустите ручник и проверьте, прокручивается ли колесо. Если да – то все правильно.
Проверьте ручник еще раз (поставьте на ручник, покрутите колесо и снимите с ручника). Такой проверочный тест лучше провести несколько раз.

Последний шаг: затяните контргайку. Теперь стояночным тормозом можно пользоваться. Индикатор после устранения этой неполадки перестанет гореть.

Регулировка ручного тормоза на Лада Гранта ⋆ I Love My Lada

Казалось бы, пустяковое дело — подтянуть ручник. Но не Лада Гранта. Бюджетный до остервенения автомобиль и в этот раз сумел удивить многих владельцев. В силу особенностей конструкции и экономии на мелочах, перед тем, как подтянуть ручних на Гранте, нужно здорово поплясать, при этом без ямы что-то сделать будет сложно. Хочешь-не хочешь, а подтягивать нужно.

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался.

Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь.

Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном.

Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме.

Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Устройство тормозного механизма с приводом ручного тормоза

Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду.

Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Как подтянуть ручник на Лада Гранта, когда подтягивать

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.

Конструкция стояночного тормоза

Для подтяжки троса ручника нам нужно открутить и сдвинуть в сторону защитный кожух резонатора глушителя. От крепится на четыре шпильки, вваренные в кузов. Сложность в том, что при откручивании этих четырех гаек головкой на 10 есть опасность, что шпильки сломаются, поскольку резьба часто закисает и ржавеет.

Оборванные шпильки крепления теплозащитного кожуха

В этом случае регулировка ручника может вылиться в просверливание днища и вваривание новых болтов на 6 мм длиной до 25 мм. В крайнем случае, их можно просто вставить в отверстие днища, проставив мощную шайбу и подложив под головку болта гровер. Словом, морально мы уже подготовились, осталось рассмотреть сам процесс.

Регулируем ручник на Гранте своими руками, видео

Если мы готовы к трудностям, то для регулировки нам понадобится стандартный набор инструментов, косистентная смазка для обработки резьбы и смазки компенсатора, а также смотровая яма или эстакада. Если все готово – поехали.

Отпускаем до конца ручной тормоз, спускаемся под машину.
Находим необходимые нам шпильки с гайками и пытаемся их открутить головкой на 10.
Снимаем с кронштейна резиновый подвес глушителя и сдвигаем максимально вперед теплозащитный кожух.
Мы получили доступ к гайке на 13 мм регулировки натяжения троса ручника.
Рожковым ключом удерживаем контргайку,а другим ключом затягиваем ее на несколько оборотов, контролируя натяжение троса.
Натягиваем тросы до легкого натяжения, после чего проверяем силу затяжки. Вывешенное заднее колесо должно вращаться свободно при опущенном рычаге ручника.

После этого проверяем стояночный тормоз в соответствии с нормативными данными. Ниже мы прикрутили видео процесса экстремальной регулировки ручника на Гранте. Удачной всем работы и крепких тормозов!

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

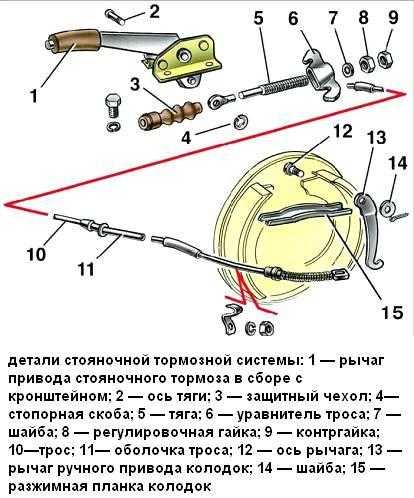

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

Металлической щеткой очистите резьбу регулировочной тяги.
Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Когда нужно проводить регулировку ручного тормоза

Правильная работа системы стояночного тормоза обеспечивает безопасность дорожного движения, соответственно, она всегда должна работать исправно.

Ручник нужно подтягивать и настраивать, когда:

менялись накладки или диски (барабаны);
регулировались тормозные колодки или накладки;
заменён трос ручного тормоза;
произведён обратный монтаж регулирующего механизма;
сильно вырос свободный ход ручки стояночного механизма.

Чтобы исправить систему, можно поехать на станцию технического обслуживания, но можно сделать это и самому, для этого нужно знать — как правильно произвести регулировку стояночного тормоза.

В принципе, обладая общим представлением о процессе, вы сможете подтянуть стояночный механизм. Единственное, о чем следует помнить, перед тем как подтянуть тросик ручника это то, что весь процесс должен проходить с соблюдением техники безопасности и в отведенном для этого месте. В противном случае возможно нанесение вреда человеку, который занимается ремонтом.

Не работает ручной тормоз – причины и решение проблемы

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются. Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке. Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Важно! В зависимости от типа системы торможения, причины того, почему ручник не держит – могут в значительной мере отличаться

Как работает ручник?

Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.
