Подключение сигнала от волги

Сигнал от волги на гранту

Одним словом надоела мне бряколка с родним сигналом… Не говоря о других участников дорожного движения даже моя собака во дворе лежала не вставая когда ей подавал звуковой сигнал… полный игнор… Надоело поехал в ИнтеркомЛадаАстана купил Волговский сигнал… цена китай 2 000 ТЕНГЕ а оригинал 4 300 тенге… купил оригинал… На мою просьбу продать мне реле, там ответили что нет в нем необходимости так как он как бы уже стои на родном… думаю хорошо, но все равно купил и его тоже))) Перед установкой ничего не изучив сразу полез ставить сей девайс.(опыт есть бампер раз 2 уже снимал, минут 5 сейчас, наловчился когда устанавливал ПТФ) Снял Бампер… вижу родной сигнал и к нему идет клемма! УПС Ё! а на Волговский только одна клемма на плюс а минус в корпус((( Печалька не повезло думаю… пошел смотреть кто как мудрил на Д2… В итоге разрезал из двух проводов где один черный и один белый с черной полосой только полосатого… Он же идет как плюс… следом через переходник запитал спаренные два провода плюса от двух рожков сигнала на этот провод (фото ниже) ВНИМАНИЕ

если у вас стоит уже ПТФ данные сигналы не ставьте у лонжерона с боку, где подкрылок, так как бампер снова не налезет обратно на свое место) проверено на себе… Так как провода я посадил на термоусадку и обрезал выбор места где могу установить рожок очень ограничился))) Ну пришлось сажать один рожок на родное место, а для другого сверлить дырку на усилителе. Все затянул, проверил вуаля все работает.

Ниже фотки и видео. В одном видео где все подключил на соплю а другое сразу финишный вариант…

И САМОЕ ГЛАВНОЕ — Кто ранее делал лучше или по другому Вы просто МОЛОДЦЫ одним словом, а я сделал так как мне удобно и как умею… ИМХО!

Прошу сильно не пинать и бить… оставляем Комменты нажимаем нравиться и.т.д…

В отдельной записи отпишусь на своем БЖ… из мелочевки установил поручни в салон… так же установил на маленькое окошко уплотнительную резину от калины хетчбэка…

Как подключить волговский сигнал на ВАЗ

На сегодняшний день, с завода на отечественные автомобили (в том числе и на Самары) устанавливаются тихие звуковые сигналы. Отчасти это делают специально, чтобы не запугать пешеходов, старенькую бабушку и тому подобное. Но когда дело доход о предупреждении о возникновении аварийной ситуации, когда кто –то не видит вас, подрезает и т.д., то с тихим гудком, вас могут просто не услышать. Не услышат вас тем более, если в салоне виновника ситуации играет громкая музыка.

Аналогичная ситуация произошла и со мной. Вроде я спокойный водитель, еду медленно, но все равно умудряются меня подрезать и создаются аварийные ситуации. Посигналив гудком, на меня даже не обращают внимания. Моему терпению пришел конец , и были приобретены волговские «улитки». (Что выбрать? Волговские улитки или китайскую гуделку ?)

Комплект установки волговских сигналов представляет из себя:

  • два волговских гудка (высокий и низкий тон);
  • четыре контактное реле (о нем ниже);
  • провода;
  • предохранитель на 20А.

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  1. сигналы от Волги с «массой» на корпусе
  2. реле типа 90.3747 с фланцем крепления
  3. колодка для реле
  4. клеммы «мама» широкая
  5. термоусаживаемая трубка (ТУТ)
  6. провод многожильный сечением 2.5 мм. кв.
  7. колодка под ножевой предохранитель
  8. предохранитель на 20 А
  9. металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

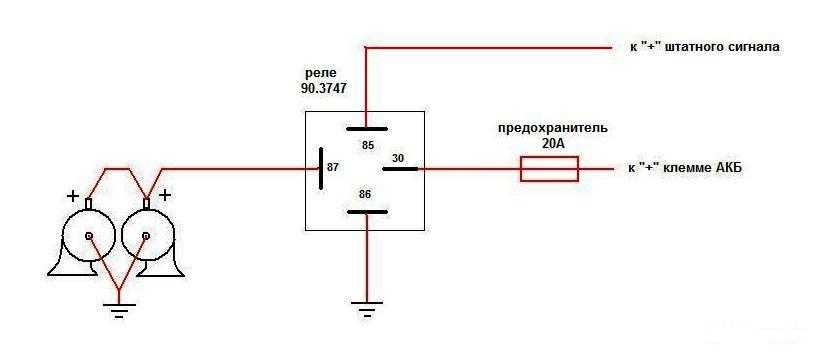

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Замена цепи на ваз 2106

Поворотная цапфа ваз 2107

Ошибка 0171 бедная смесь ваз 2112

Ваз 2106 как проверить бабину на

Расход бензина ваз 2110 на 100 километров пути

Высокие обороты двигателя на холостом ходу ваз 2109 инжектор

Кпп ваз 2114 устройство схема

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

  1. Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
  2. Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю. Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
  3. После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
  4. Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
  5. Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
  6. Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу. Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
  7. Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

  1. Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
  2. Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю. Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
  3. После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
  4. Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
  5. Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
  6. Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу. Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
  7. Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

Определения признака неисправности

Для поиска причины повлекшей за собой выход их строя стоп-сигналов ВАЗ 2114, необходимо иметь практически стандартный набор автомобилиста. С помощью ниже перечисленных инструментов можно с легкостью определить причину неработающих стоповых огней автомобиля.

Необходимый инструмент:

  • Мультиметр;
  • Отвертка;
  • Шкурка (наждачная бумага);
  • Набор ключей;

После подготовки нужного инструмента можно приступать к поиску неисправности.

Поиск неисправности

Причин выхода из строя может быть огромное количество, но как правило существуют однотипные проблемы, которые встречаются довольно часто и несут в себе шаблонные решения.

Основные причины:

  • Перегорание плавкой вставки предохранителя;
  • Поломка датчика педали тормоза (лягушки);
  • Перегорание спирали лампы стопового сигнала;
  • Окисление контакта на патроне лампы;
  • Окисление разъема всего фонаря;
  • Повреждение на плате фонаря;
  • Обрыв провода;

Все выше перечисленные причины в той или иной степени являются однотипными и наиболее распространенными.

Почему не работает звуковой сигнал на ВАЗ-2112 фото и видео

Эксплуатация авто с неисправным звуковым сигналом запрещена. В то же время, на легковушках «десятого» семейства клаксон может перестать работать без видимых причин. К одному из проводов клаксона подведён потенциал «+12». А вторая клемма должна замыкаться на «массу» при нажатии на клавишу. Рассмотрим, почему не работает сигнал на ВАЗ-2112, и для этого будем проверять контрольные точки.

Иногда восстановить контакт с «массой» удаётся без снятия руля. Пример приведён на видео.

Особенности электросхемы ВАЗ-2112

Владельцам авто «десятого» семейства в какой-то степени повезло: в цепи клаксона нет реле, а есть только выключатель. Доказательство приведено ниже.

Схема штатной проводки

Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).

На одну из клемм предохранителя подаётся напряжение «+12». Проверьте!

Если предохранитель исправен, потенциал «+12» должен быть на одной из клемм клаксона. Заглянем под капот…

Разъём модуля звукового сигнала

Отключаем разъём, проверяем тестером обе клеммы. Второй щуп вольтметра соединяем с «минусом» АКБ.

Стандартной причиной, по которой на ВАЗ-2112 не работает сигнал, является вот что: «плюсовое» напряжение подключено, а контакт с «массой» нарушен. Чаще всего проблема кроется в выключателе.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

  1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
  2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
  3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

  1. Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя.

Саморез крепления решётки радиатора

Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима.

Важный крепёжный элемент – зажим

Монтаж будет выполнить проще – нет риска сломать зажимы.

Как подключить звуковой сигнал через реле?

Уверен что многие задаются этим вопросом. Ведь громкость и звучание штатных сигналов как на большинстве отечественных автомобилей, так и на многих иномарках оставляют желать лучшего

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Вот тут-то многие автовладельцы и задумываются про замену штатного звукового сигнала на альтернативный

Благо выбор огромен, от простых недорогих двутональных с неплохим звучанием до компрессорных сигналов. Одна беда — при подключении штатная схема подключения в большинстве случаев не подойдет, ибо в целях экономии реле в схеме сигналов на многих авто упразднено, так как с штатным звуковым сигналом и его нагрузкой в 4А вполне себе справляется проводка без реле. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле

Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь

. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка

. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.
