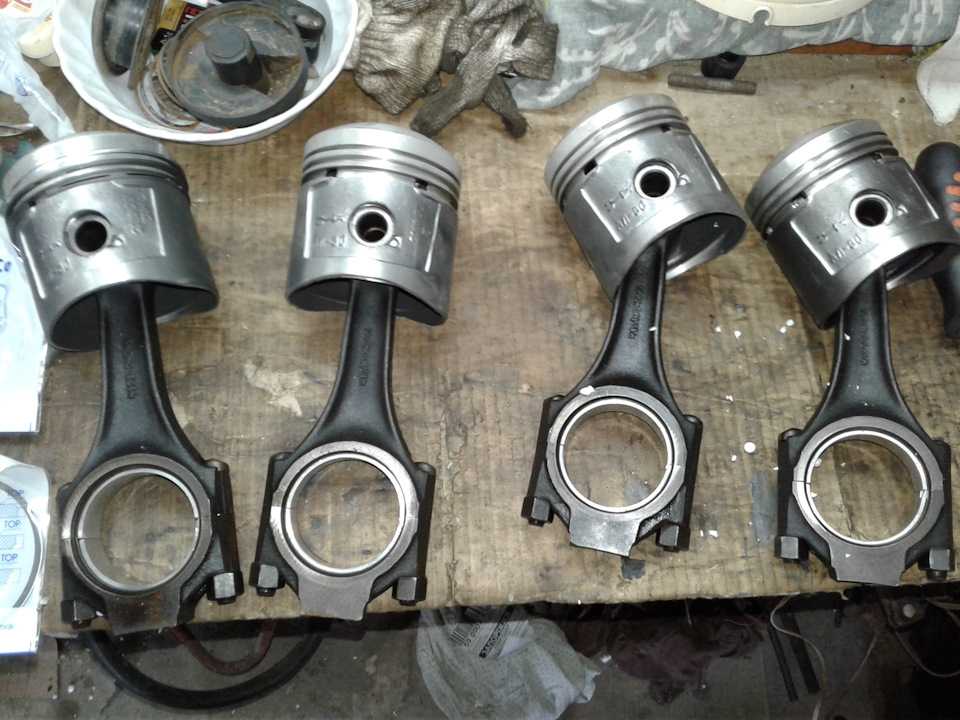

Сборка шатунно-поршневой группы

Подготовка

Русское есть русское, поэтому пока перед установкой все детали не обработаем как следует напильником ничего не получится…

Вставляем кольца цилиндр и щупом замеряем зазор в замке

Если зазор меньше нормы — подпиливаем кончики колец надфилем

Для снижения шума работы двигателя и ускорения процесса притирки колец — снимаем на ихних рабочих кромках небольшие фаски (желательно)

Для улучшения смазки поршневого пальца — сверлом на 5-6 мм сверлим сквозные отверстия в бобышках поршня (необязательно)

Убираем облои и наплывы металла в окнах цилиндра и скругляем кромки по которым ходят кольца

После доводочных работ все детали тщательно отмываем, подготавливаем чистое рабочее место и приступаем к сборке.

Соединение шатунно-поршневой группы с коленчатым валом.

После сборки шатунно-поршневой группы и ее контроля устанавливают поршневые кольца в канавки поршня, а поршень в цилиндр, после чего нижнюю головку шатуна соединяют с шатунной шейкой коленчатого вала (кривошипа).

При установке поршневых колец большое значение имеет величина зазора в стыке колец, которая должна находиться в пределах 0,3…0,8 мм. При большей величине зазора может произойти прорыв газов. Слишком малая величина зазора может привести к появлению задиров на стенках цилиндра.

Поршневые кольца поступают на сборку окончательно обработанными. Но все-таки перед установкой колец на поршень рекомендуется проверить их упругость, плотность прилегания к зеркалу цилиндра и величину зазора между торцами колец. Надевают кольца на поршень, используя специальные приспособления, например щипцы, изображенные на рис. 7. После установки колец на поршень их необходимо расположить таким образом, чтобы стыки (замки) колец были сдвинуты один относительно другого на угол, кратный числу колец (например, при наличии трех колец замки должны располагаться под углом 120°), и проверить величину зазоров между кольцами и стенками канавок поршня.

Рис. 7. Щипцы для установки поршневых колец: 1,9 — губки; 2, 3, 7, 8 — оси; 4, 6 — рукоятки-рычаги; 5 — пружина; 10, 14 — регулировочные болты; 11 — штифты; 12 — металлическая лента; 13 — поршневое кольцо

Когда поршневые кольца надеты на поршень, их диаметр превышает диаметр поршня. Поэтому чтобы опустить поршень в цилиндр, необходимо использовать специальное приспособление, имеющее коническое отверстие, меньший диаметр которого равен диаметру цилиндра, а больший — несколько превышает диаметр колец, надетых на поршень. Такое приспособление устанавливают на торце цилиндра, а поршневые кольца, сжимаясь при опускании, легко в него входят.

При установке шатунно-поршневой группы и ее соединении с коленчатым валом необходимо обеспечить перпендикулярность осей коленчатого вала и цилиндра. Контроль перпендикулярности осей осуществляется по схеме, приведенной на рис. 8. Вдоль геометрической оси цилиндра натягивают струну 2, а на шатунной шейке коленчатого вала 1 устанавливают рейсмас 3 так, чтобы его острие касалось этой струны. Коленчатый вал поворачивают на 180° и проверяют касание острия рейсмаса натянутой вдоль оси цилиндра струны (в случае касания взаимная перпендикулярность осей коленчатого вала и цилиндра считается установленной).

Рис. 8. Приспособление для контроля перпендикулярности осей шатунных шеек коленчатого вала и оси цилиндра: 1 — шатунная шейка коленчатого вала; 2 — струна; 3 — рейсмас

После контроля взаимного расположения осей коленчатого вала и цилиндра соединяют нижнюю головку шатуна, представляющую собой разъемный подшипник скольжения, с шатунной шейкой коленчатого вала.

Детали и расходники:

Маслянный фильтр
Моторное масло
Ветошь

Инструменты:

Гаечный ключ торцевой трубчатый 13 мм
Оправка для запрессовки поршневой пальца
Оправка для сжатия поршневых колец
Молоток
Съемник поршневых колец
Щуп плоский
Динамометрический ключ

Детали и расходники:

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

На передней части днища поршня выполнена метка в виде лунки.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 — расширителя маслосъемного и верхнего компрессионного колец;

2 — верхнего маслосъемного кольца;

3 — нижнего компрессионного кольца;

4 — нижнего маслосъемного кольца.

Примечание:

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

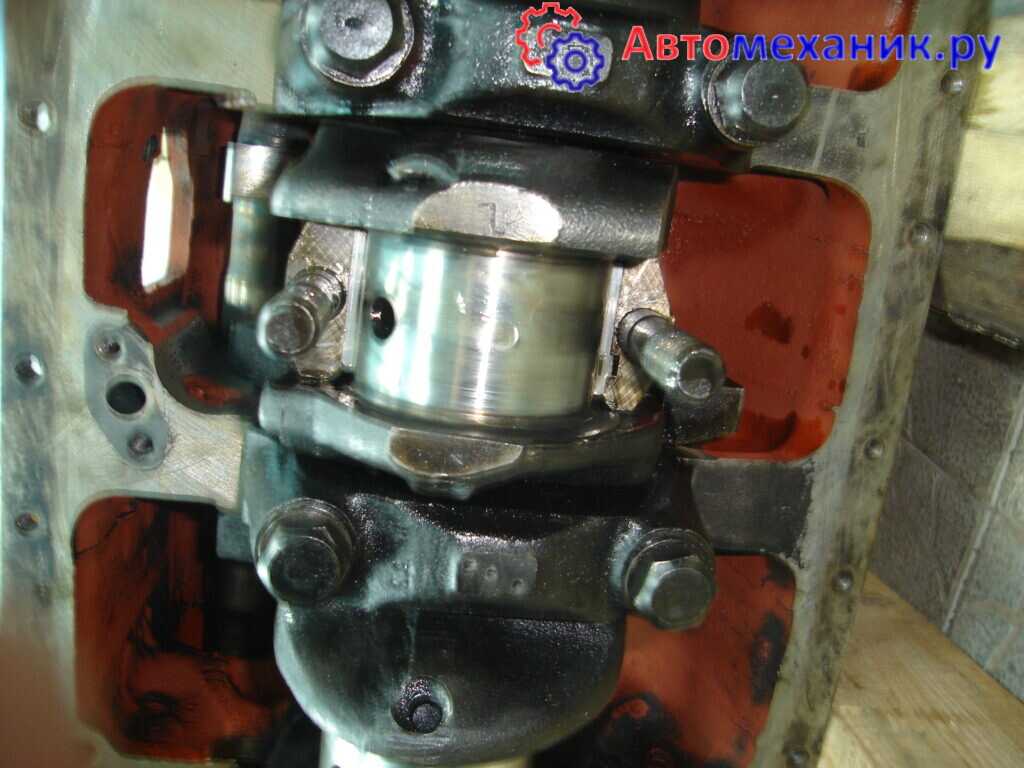

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

820-900 об/мин — 2 минуты;
1000 об/мин — 3 минуты;
1500 об/мин — 4 минуты;
2000 об/мин — 5 минут.

He доводите работу двигателя до максимальных режимов.

Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

Качественных фото ремонта

Установка колец на поршень

Еще раз, к выше сказанному, повторюсь – данная инструкция подразумевает, что замена поршневых колец ваз 2101 делается только своими руками, в частном гараже. Поэтому ни каких «навороченных» инструментов мы по умолчанию не имеем и для монтажа колец на поршень и всего поршня с кольцами в цилиндр используем подручные материалы. В нашем случае это…консервная банка.

Вырезаем из консервной банки металлические полоски, и устанавливаем их по всей окружности, через равномерные промежутки;

Совет! Одна полоска должна находиться под «замком» кольца, для предотвращения появления царапин.

Продвигаем нужное кольцо по металлическим полоскам в низ, пока оно не окажется напротив своего посадочного места;
Поднимаем полоски вверх, при этом кольца ложатся в канавку;
Далее операция повторяется по отношению ко всем кольцам.

Конечно же, можно это действие произвести голыми руками, но слишком велик риск поломать кольца и поцарапать поршень.

Установка поршня в цилиндр двигателя

Смазываем поршневые кольца маслом, вставляем в блок цилиндров сверху и используя самодельную оправку вставляем поршень в цилиндр.

Внимание! Во время данной процедуры обратите внимание, чтобы каждый поршень встал именно в тот цилиндр, откуда его взяли, и находился в таком же положении, как и раньше. Маркировка цилиндров должна находиться на нижних головках шатунов

Сборочный процесс

Далее собираем в обратном порядке:

Монтируем масляный насос;

Установка масляного насоса

Ставим новую прокладку поддона и сам поддон;
Опускаем двигатель на место и прикручиваем левую опору;
Предварительно смазав графитной смазкой, ставим новую прокладку головки блока цилиндров, направив ее по центровым втулкам;
При монтаже головки блока, следуя инструкции завода-изготовителя, болты крепления головки блока затягиваем в определенном порядке и с обозначенным усилием, в четыре приема:

В установленной очередности протягиваем болты с моментом в 20 Н/м (примерно в пол силы);
Тоже, но с большим усилием, с моментом в 70 Н/м;
В том же порядке все болты доворачиваются на ;
И еще раз протягиваем на .

Порядок затяжки ГБЦ

По меткам устанавливаем положение коленчатого вала и, совместив метки с помощью звездочки, монтируем постель распредвала;
Ставим на место саму звездочку с надетой на ней цепью и затягиваем крепящий ее болт;
Натягиваем цепь и прокручиваем двигатель на пару оборотов, что бы убедиться в правильности установки меток коленвала и натяга цепи;
В заключительной части монтируем на место все «навесное» оборудование, ставим новый масляный фильтр, заливаем охлаждающую жидкость, масло, ставим клемму аккумулятора и заводим двигатель.

Надеюсь, в данной статье я ясно изложил, как должна происходить замена поршневых колец на ваз 2110 своими руками. В заключении мне бы хотелось дать еще один последний совет по поводу обкатки двигателя после проведенного ремонта

Так как у нас один диагноз – мы владельцы отечественных «Жигулей», то к выбору запасных частей необходимо подходить с особым вниманием. Ни кто не застрахован от покупки некачественных комплектующих

Поэтому, для предотвращения возможных отклонений (усадка, посторонние включения в структуру металла, температурная деформация) первую тысячу километров рекомендуется проезжать с нагрузкой не более 50% от номинальной, после чего масло следует заменить.

Внимание! Именно нагрузка, а не обороты двигателя! Обороты конечно так же не стоит поднимать более чем на половину от максимально допустимых, но согласитесь, мотор по «полной» можно загрузить и на двух тысячах если педаль «газа» в пол упереть. А особо мнительным дозволенно продлять период обкатки до пяти тысяч, с заменами масла на первой и на пятой тысячах километров

А особо мнительным дозволенно продлять период обкатки до пяти тысяч, с заменами масла на первой и на пятой тысячах километров.

Шатунно-поршневая группа Volkswagen Golf II

Общие сведения Коленчатый вал и детали шатунно-поршневой группы

1 – коленчатый вал;

2 – вкладыш шатунного подшипника;

3 – болт крепления крышки шатуна;

5 – маслосъемное кольцо;

6 – компрессионное кольцо;

8 – стопорное кольцо;

9 – втулка головки шатуна;

11 – крышка шатуна

Снятие и разборка

Осмотр, проверка и ремонт деталей шатунно-поршневой группы

Измерение бокового зазора поршневого кольца

Опиливание концов поршневых колец

Все детали шатунно–поршневой группы после разборки очистить и промыть бензином. Осмотреть поршни. Если на них есть следы износа, глубокие царапины, следы прогара, поршни заменить. Микрометром измерить диаметр юбки поршня на расстоянии 10 мм от нижнего края юбки, перпендикулярно оси поршневого пальца. Если измеренный диаметр отличается от номинального на 0,04 мм, поршень необходимо заменить. Измерить боковой зазор между поршневыми кольцами и канавками на поршне, как показано на рис. Измерение бокового зазора поршневого кольца. Если зазор превышает 0,15 мм, заменить кольца или поршни. Измерить зазор в замке поршневого кольца. Для этого вставить кольцо в цилиндр со стороны картера и продвинуть поршнем, как оправкой, на расстояние 15 мм от основания цилиндра. Щупом измерить зазор в замке. Если зазор превышает 1,0 мм, кольцо заменить. Если зазор в замке меньше, чем 0,3 мм, для компрессионных колец и 0,25 мм – для маслосъемных, можно подпилить концы колец с помощью напильника, зажатого в тисках, как показано на рис. Опиливание концов поршневых колец.

Проверить посадку поршневого пальца в шатуне. Для этого установить шатун горизонтально и вставить палец в головку шатуна. Палец не должен выдвигаться из головки под действием собственного веса. Если палец выдвигается или выпадает, нужно заменить палец и втулку головки шатуна. Выпрессовать старую и запрессовать новую втулку в головку шатуна, после этого просверлить во втулке отверстие для подвода масла через отверстие в головке шатуна. Затем развернуть разверткой отверстие под размер нового пальца, выдержав монтажный зазор в пределах 0,004–0,01 мм. Шатун должен свободно вращаться на пальце

В противном случае продавить палец через втулку и в тех местах, где на пальце остались отпечатки, осторожно прошлифовать втулку. После этого снова проверить легкость вращения шатуна на пальце

Проверить на разметочной плите соосность отверстий верхней и нижней головок шатуна и, если необходимо, выправить шатун.

Схема измерения диаметра цилиндра

А, В – направления замеров;

1, 2, 3 – пояса замеров

Проверить зазор между поршнем и цилиндром. Если он превышает 0,12 мм, расточить и отхонинговать цилиндры под ремонтный размер. Растачивать нужно все четыре цилиндра, даже если зазор больше указанного лишь в одном. После расточки в цилиндры устанавливают поршни ремонтного размера. Зазор между поршнем и цилиндром вычисляют как разность между диаметром цилиндра и диаметром поршня. Измерение диаметра поршня описано выше в этом же парагафе. Диаметр цилиндра измеряют нутромером в шести точках, в 10 мм от нижнего края цилиндра, в 10 мм от верхнего края и посередине в двух перпендикулярных направлениях, как показано на рис. Схема измерения диаметра цилиндра. Если износ цилиндров от номинального размера превышает 0,04 мм, цилиндры нужно также расточить под ремонтный размер.

Размеры выемки в головке поршня

Метка на головке поршня и приливы на шатуне и крышке шатуна

Как правильно поменять и установить поршневые кольца? Детальный обзор

При ремонте двигателя вопрос как правильно поменять и установить поршневые кольца, является очень важным. Прежде чем рассматривать саму процедуру, стоит ознакомиться с признаками, которые указывают на необходимость такого ремонта. Иногда самой замены колец бывает недостаточно для возвращения двигателя к нормальной работе. Поэтому очень важную роль здесь играет диагностика, и правильные выводы по ее результатам.

Перед тем как правильно поменять и установить поршневые кольца, следует пронаблюдать за общими показателями работы двигателя. Первичными признаками износа колец являются следующие симптомы:

Двигатель потерял мощность. При нажатии на педаль акселератора, и попытках разогнать автомобиль, двигатель отказывается реагировать, троит и не тянет;
Увеличился расход моторного масла. При износе маслосъемных колец, масло попадает в камеру сгорания и выбрасывается в выхлопную систему;
Чрезмерное потребление топлива. Симптом является прямым наследником снижения компрессии. Двигатель теряет эффективность, и как результат, увеличивается расход горючего.

При наличии одной из этих проблем (или всех одновременно), следует обратить внимание на состояние поршневой системы

Для замены колец, в любом случае, понадобится разборка двигателя. Тут есть 2 варианта: либо производить разборку на месте, либо демонтировать его из автомобиля. В любом случае начинать следует со снятия крышки газораспределительного механизма, и демонтажа головки блока цилиндров. Уже на этом этапе станет ясно, проводить замену колец на установленном двигателе, или же снимать его полностью.

Если гильзы находятся в нормальном состоянии, и на них отсутствует значительная выработка, то можно ограничиться заменой колец.

После демонтажа поршней с шатунами можно приступать к удалению старых колец. Для этого можно использовать специальное приспособление, или же просто аккуратно выломать их, избегая при этом повреждений поршня. Обломки колец можно использовать для очистки посадочных каналов от нагара и отложений. Если этого не сделать, то новые кольца могут просто не поместиться.

К покупке новых колец стоит отнестись с особым вниманием. Нормальные качественные комплекты колец должны быть от рекомендованной фирмы, тщательно упакованы, и иметь в наличии краткое руководство по маркировке и установке

Если приобретенные кольца просто завернутые в кусок бумаги, то о качестве таких запчастей говорить не приходится.

Далее можно приступать к установке новых колец

При установке очень важно соблюдать последовательность. Первым всегда одевается маслосъемное кольцо, затем компрессионные

Также желательно соблюдать положение кольца в отношении «верх-низ». При наличии в канавках поршней специальных фиксаторов, следует придерживаться равномерного распределения замков по всей окружности.

Например, в поршне с тремя компрессионными кольцами, замки должны располагаться на 120 друг от друга. Все соответствующие последовательности и порядок можно посмотреть на маркировках колец, и на инструкции от завода-изготовителя.

Для более качественной и правильной установки следует пользоваться специальным приспособлением. Их можно найти в автомобильных магазинах. Желающие сэкономить проводят монтаж колец вручную, пользуясь подручными материалами и инструментами. При этом экономия получается сомнительная, так как очень часто при такой установке кольца ломаются, что ведет за собой необходимость покупки нового комплекта.

Также часто без использования приспособления может быть нарушена правильная геометрия колец. Это означает, что при чрезмерном усилии устанавливаемое кольцо становится овальным. При этом оно полностью теряет свои свойства плотного прилегания к гильзе цилиндра. Результаты такого ремонта могут оказаться пустой тратой времени.

Когда все кольца на своих местах, можно приступать к обратной сборке поршневой системы и остальных деталей двигателя. Очень ответственным моментом в вопросе о том, как правильно поменять и установить поршневые кольца при сборке, является процедура усадки поршней в гильзы цилиндров.

С помощью специального приспособления кольца вжимаются в канавки, и поршень погружается на свое место. При этом нужно быть очень аккуратным, и не повредить кромку гильзы.

Также следует обратить внимание на правильное положение поршня и шатуна относительно коленчатого вала. Вся последующая сборка силового агрегата и навесного оборудования производится в порядке, обратном разборке

Направление поршня при установке

Обычно отверстия под пальцы имеют смещение относительно вертикальной оси поршня в одну сторону. Поэтому поршня имеют направление, в какую сторону они должны быть обращены. На них имеется стрелка указывающая направление в сторону переда двигателя. Либо имеется надпись «Вперед» или «назад».

На поршнях ММЗ д 240 и других модификациях направления установки поршней нет. Отверстия поршневых пальцев сделаны строго по центру вертикальной оси. Поэтому направление поршня не имеет значения. Но имеет значение расположение шатунов.

Какой стороной ставится шатун мтз

Шатуны устанавливаются на палец поршня совместно поршнем. Стопорное кольцо уже установлено. С одной стороны. Осталось вставить палец в поршень с противоположной стороны от стопорного кольца и вставив шатун внутрь поршня установить палец на место. После этого стопорится кольцо с другой стороны пальца. Затем можно устанавливать поршневые кольца. Как было описано выше.

Установка поршней в гильзы цилиндров

Установка поршневой д240 происходит вместе с шатунами. Предварительно необходимо открутить крышки шатунов и установит шатунный вкладыш в шатун. Вкладыш устанавливается таким образом чтобы замок вкладыша попал специальную прорезь в постели шатуна. При установке шатуна с поршнем. Шатун необходимо развернуть таким образом. Чтобы замок вкладыша смотрел в сторону установки топливной аппаратуры. Или в сторону противоположную расположению распредвала.

Прежде чем вставлять поршень в гильзу требуется сжать поршневые кольца при помощи специальной стяжки. Стягивать стяжку необходимо в два этапа. Предварительно сжать кольца с небольшим усилием чтобы они заняли своё место Затем вставить поршень чтобы стяжка уперлась в гильзу. Стяжка должна плотно и равномерно прилечь к гильзе. В случае необходимости её края следует подровнять по гильзе чтобы не было елей. Затем можно уже плотно сдавить поршневые кольца. Чтобы они беспрепятственно вошли в гильзу. Поршень в гильзу необходимо осаживать при помощи деревянного бруска. По мере осаживания поршня необходимо следить чтобы нижняя шейка шатуна попала на шатунную шейку коленчатого вала. Для этого ее необходимо направлять. После того как поршень полностью вошел в гильзу. И шатун плотно уперся вкладышем в коленчатый вал. Устанавливается шатунная крышка с вкладышем. И затягивается шатунная крышка . Усилие затяжки равняется 140—160 Н м

Из выше сказанного установка поршневой группы двигателя Д 240 имеет две особенности для этого двигателя. Это то, что нет направления установки поршней. И нужно быть очень осторожным при установке гильз в блок. Чтобы не повредить верхнюю кромку гильзы.

Установка поршневого пальца

В зависимости от модели поршневой группы. Используются разные условия посадки пальцев поршень. На поршнях старого образца. Чтобы поставить палец необходимо поршень нагреть. Нагревают разными способами . Ставят на нагретую плиту. Поджигают внутри поршня огонь. Основная опасность заключается в том чтобы перегреть поршень. В результате чего он может повестись и поменять свою геометрию. Достаточно не значительного нагрева для того чтобы отверстия под палец расширились и палец легко вошёл в поршень. Поэтому не пользуюсь открытым огнем. Достаточно разместить поршня в ведре с горячей водой. После чего палец легко входит в поршень. На современных поршнях применяют другую технологию. Нагревать ни чего не нужно. Палец свободно входит в свои посадочные места. И то что он проворачивается беспокоиться не нужно. После того как двигатель начнет работать. И поршень нагреется палец схватится поршнем. При последующей разборке двигателя. Удалить палец из поршня будет достаточно не легкая задача.

Прежде чем устанавливать палец в поршень с одной стороны необходимо поставить стопорное кольцо. При установке палец упрется в него и займет правильное положение.

Проверка поршневых колец

Проверьте, свободно ли поворачиваются (вращаются) кольца в кольцевых канавках.

В поршневых кольцах с о маркировка должна находиться в направлении днища поршня. Благодаря этому обеспечивается выполнение предусмотренной функции.

У колец со спиральным витым пружинным расширителем стыковые концы спирального витого пружинного расширителя всегда должны находиться точно напротив зазора в поршневом кольце. У спирального витого пружинного расширителя со спиралью из тефлона спираль находится в области зазора в поршневом кольце. Кроме того, у колец со спиральным витым пружинным расширителем и фиксирующим крючком должна быть обеспечена фиксация фиксирующего крючка в прорези маслосъемного кольца.
