Поломка шруса: признаки неисправности и способы их устранения своими руками

Ремонт шаровой опоры

Стоит ли ремонтировать поврежденную деталь, когда менять шаровые опоры при любом раскладе проще и безопаснее. Тем более, что стоит деталь недорого (всего 500-1000 руб., в зависимости от модели) и делать это нужно не часто. Да и на многих современных иномарках данный узел необходимо менять в сборе.

Теперь конкретно по ремонту. Он подразумевает замену изношенных частей опоры на новые. Обычно меняют полимерную вставку и защитник, но в последнее время в магазинах появились ремкомплекты и с другими запасными частями. Однако качество этих узлов не всегда бывает высоким, часто под известными названиями продается низкосортный «китай».

Подвижный шарнир — элемент подвески, который нельзя спускать со счетов. Неисправная шаровая может привести к печальным последствиям, и виноватым окажется сам водитель, упустивший начальные признаки повреждения. Вот чем грозит поломка: колесо автомобиля выворачивается наружу, что на большой скорости приводит к аварии. Машину остановить невозможно, по инерции она проедет еще некоторый путь, и неизвестно обо что ударится.

Ремонт крестовины сателлитов

При работе шейки крестовины сателлитов сильно изнашиваются в местах посадки.

Для восстановления посадочных мест сателлитовых шестерен отверстия последних шлифуют или развертывают до получения правильной геометрической формы, а шейки крестовины наращивают хромированием и шлифуют иод размер отверстий сателлитов.

При невозможности применить хромирование шейки крестовины шлифуют или протачивают резцом (предварительно произведя отжиг шеек), а затем на них напрессовывают стальные цементованные втулки и шлифуют их под размер отверстий сателлитов. Более сложным способом восстановления шеек крестовины является наплавка на них металла сваркой с последующей механической обработкой и цементацией.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о том, что шарнир забит грязью и недостаточной смазкой. Заставить ШРУС работать в таком состоянии невозможно, поэтому необходимо снять пыльник и заполнить шрусы новой смазкой.

Перед нанесением новой смазки деталь разбирается, тщательно очищается и полностью удаляется грязь. Затем детали механизма промывают в бензине, просушивают и наносят новую смазку. Для внутреннего шарнира используется 100-110 грамм смазки, для внешнего достаточно 70-80 грамм. ШРУС устанавливается на колесо и прикрывается пыльником.

Специалисты рекомендуют устанавливать новые и оригинальные пыльники после смазывания шарнира, так как старые детали теряют эластичность и через короткое время могут треснуть. Неоригинальные пыльники не идеально входят в места крепления, поэтому новая порция пыли и воды быстро заполнит щели.

Вы можете решить проблему самостоятельно

Важным условием правильной работы ШРУСа является выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее воздействие на пыльник.

Что будет, если не менять ШРУС

Эксплуатировать автомобиль с проблемами ШРУСа можно, если при прохождении поворотов слышен легкий скрип: достаточно заменить поврежденные пыльники и обновить смазку детали. При движении на машине со слегка поврежденным шарниром снижайте скорость при прохождении поворотов.

Если при разгоне наблюдается вибрация и слышен скрип даже при движении прямо, требуется срочная замена ШРУСа. Плохой ШРУС может полностью выйти из строя, и колесо внезапно застрянет. Если это происходит на большой скорости, можно ожидать самых страшных последствий.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС является одной из основных деталей переднеприводного и полноприводного автомобиля, и от его состояния зависит комфорт и безопасность вождения. При наличии признаков выхода шарнира из строя не стоит откладывать диагностику и ремонт; в противном случае диск вряд ли «залечится.

Виды ШРУСов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично похожи на обычные подшипники – есть две обоймы, между которыми располагаются шарики в сепараторе.

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Замена пыльника наружного ШРУСа Рено Логан до 2010 года выпуска

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

  • Манеры вождения;
  • Модели машины;
  • Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

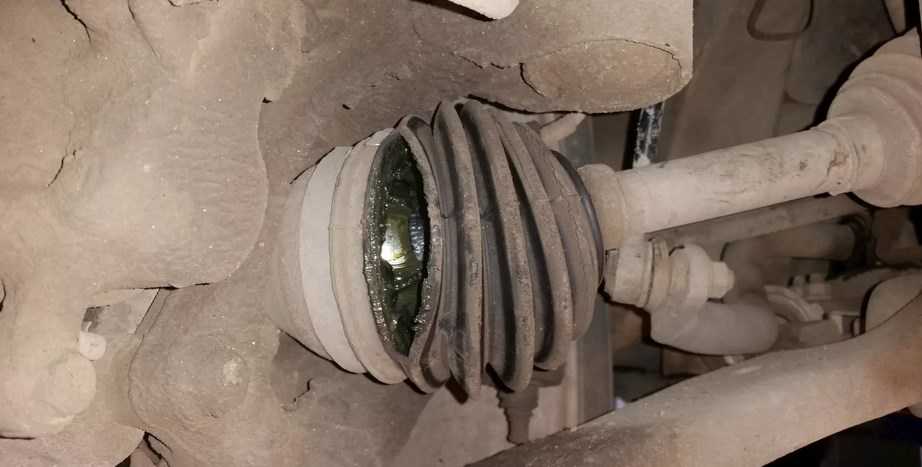

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

  • кулачковый;
  • трипоидный;
  • шариковый;
  • карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

  • корпус;
  • сепаратор;
  • шары;
  • цапфа со шлицами и резьбой;
  • сальник с хомутами;
  • пыльники;
  • стопорные кольца;
  • ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

Признаки износа подшипника ступицы

Теоретически он должен продержаться целых 100 тыс. км. Однако на практике редко встретишь столь упрямую деталь. Причин ранней смертности среди подшипников несколько:

  • Главная – разбитые дороги, из-за которых нагрузки на ходовую оказываются нерасчетными. Снизить воздействие колдобин можно только предельно аккуратной ездой, что может переполнить чашу терпения вашу и ваших товарищей по трассе – скорость в 40-50 км/час крейсерской не назовешь;
  • Неправильная установка подшипника тоже ведет к его преждевременному выходу из строя. К сожалению, в автосервисах некоторые мастера только называются специалистами, имея явно кривые руки;
  • Ну, и конечно, ошибки самого производителя. Бракованными обычно оказываются самые дешевые детали, так что, отправляясь в автомагазин, нужно помнить о скупых, которые платят дважды;
  • Сразу и внезапно ни одна деталь не ломается, за очень редкими исключениями, вызванными экстремальными обстоятельствами. Когда износ переходит определенную границу, подшипник начинает об этом сигнализировать.

Косвенным признаком выхода из строя подшипника ступицы является исчезновение посторонних звуков в поворотах и их возращение с выходом на прямую.

Если и дальше не предпринимать никаких мер, ноги водителя или пассажира спереди в движении начнут ощущать сильную вибрацию.

Пока дело не дошло до третьей стадии, на машине еще можно ездить, хотя это уже становится небезопасным.

Последствия игнорирования

Оттягивание сладкого момента ремонта неизбежно ведет к неисправности колеса, в котором посыпался подшипник. Вопрос в том, насколько серьезными окажутся сопутствующие моменты. Самый безобидный вариант – разворот ребром при повороте на небольшой скорости в сопровождении деформации полуоси, что потребует замены шаровой опоры. Однако если скорость велика, и тут подшипник раскалывается в оправке, колесо заклинивает, и машина полностью теряет управление.

Результат – вынос в кювет или на встречную полосу с огромной вероятностью летальных исходов. А уж, во сколько обойдется восстановление битого авто, и будет ли оно вообще подлежать ремонту, предугадать невозможно.
