Не работают поворотники и аварийка на ваз-2110, что делать?

Содержание

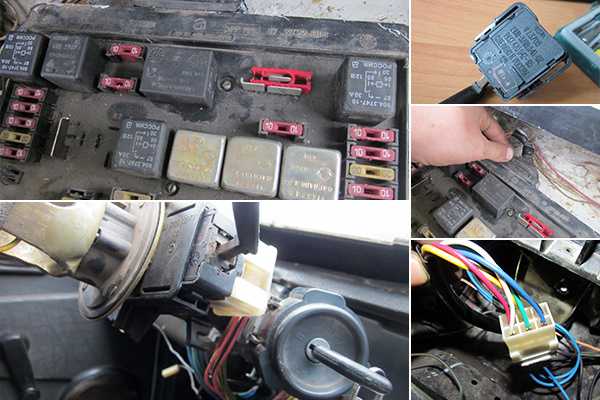

В большинстве случаев, все дело бывает в реле, которое отвечает за данный сегмент электрики. Поэтому и начинать проверку целесообразно именно с него. В реле может попасть вода, либо где-то обломиться контакт. Исправить можно заменой самой запчасти. Хорошо, если у вас на этот случай припасено запасное (некоторые опытные владельцы ВАЗов возят его обязательно с собой).

Если нет – придется сходить в ближайший автомагазин, так как передвигаться на лишенной указателей поворотов машине не рекомендуется (ну, или попросите товарища с машиной съездить за деталью). После замены релюшки, как правило, все начинает функционировать.

Не работают повороты ВАЗ (переднеприводных)

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

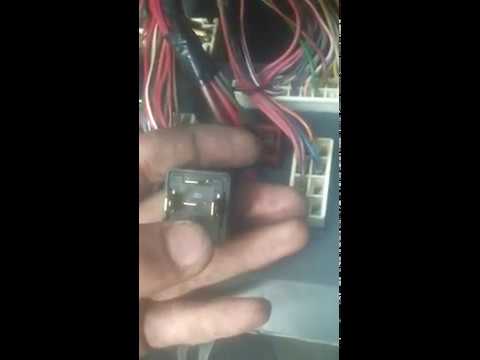

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49.

Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле.

В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов.

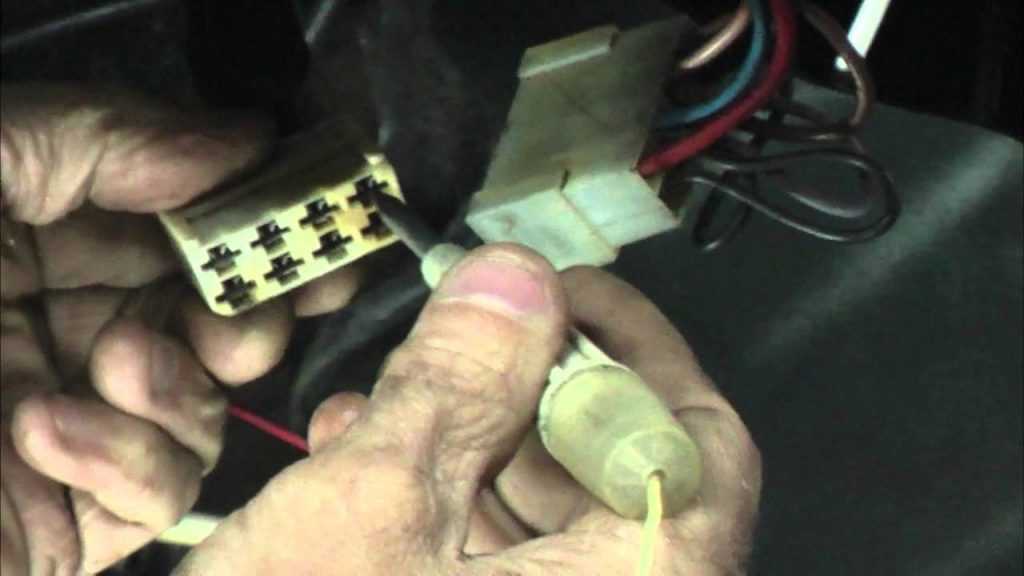

При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов.

Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть.

Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

ЭТО ИНТЕРЕСНО: Форд транзит замена задних колодок

При включении поворотов перегарает предохранитель

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию.

Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.

Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin 22/06/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

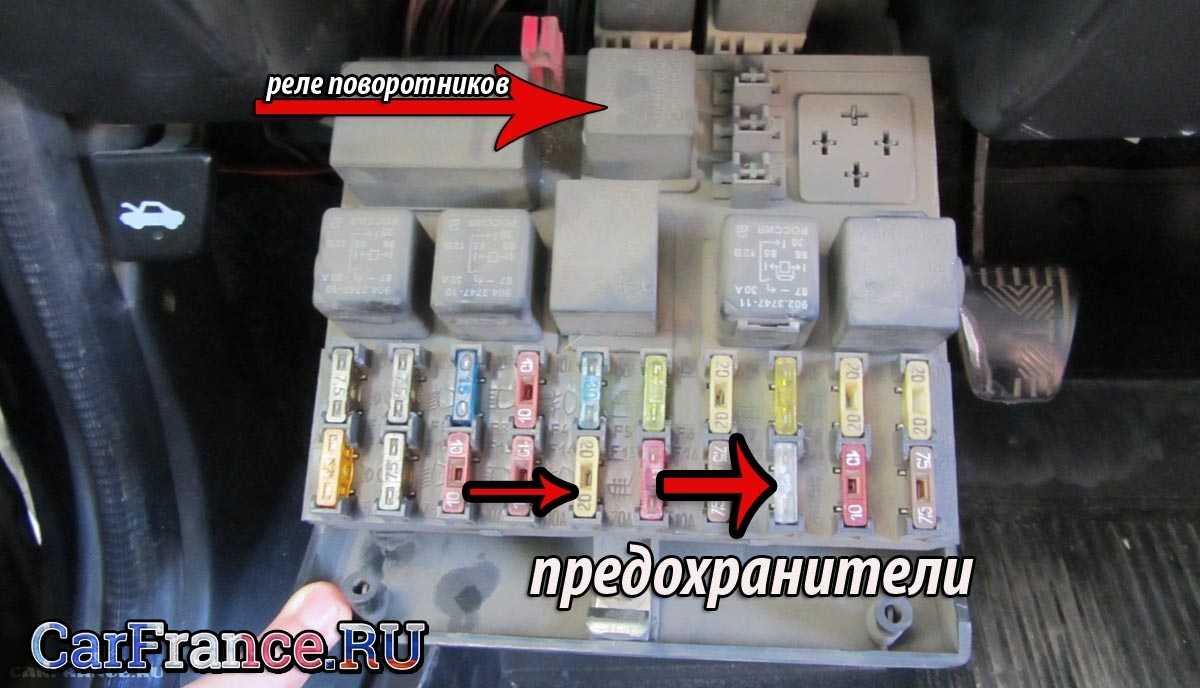

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Не работают поворотники и аварийка на автомобилях ВАЗ 2114: диагностика и ремонт

Возможные неисправности: признаки и причины

Если вы не знаете, как сделать, чтобы поворотники горели как габариты, то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования. Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи. Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Реле передних противотуманных фар

перегорел предохранитель;
сломались кнопки включения;
окислились контакты;
произошел обрыв в проводке;
вышло из строя реле;
перегорели лампочки.

Руководство по отключению Указатель поворота корректно функционирует только в случае соблюдения следующих показателей:

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Сначала надо отсоединить от оптики разъем с подключенными проводами.
Затем освобождается наконечник пружинка.
Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
Выведите из места установки заднюю часть устройства.
Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Если вы хотите сделать, чтобы габаритный свет горел в поворотах автомобиля, то вам поможет в реализации этой идеи ролик с подробным руководством по выполнению данной задачи (видео опубликовано каналом Александр Амочкин Коломна ААК).

Реле поворотов схема включения

Схема указателя поворотов

642 Google+

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 03/12/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» avtolektron.ru

Схема реле поворотов

Как работает электромагнитно-тепловое реле
Электронное реле: схема и принцип работы
Распиновка реле поворотов
Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Почему не работают поворотники на автомобиле

Итак, если указатели поворота отказали прямо в дороге, это можно определить по отсутствию щелчков, также может пропасть индикация указателя поворота на приборной панели. Еще указатели поворотов на панели могут мигать слишком часто, гореть постоянно и т.д.

В подобной ситуации может быть два варианта: не работают только поворотники или же не работает аварийка. Это нужно сразу проверить, так как если не работают указатели поворота, но аварийная световая сигнализация в порядке, в этом случае «аварийку» нужно попробовать сразу включить

Это необходимо для того, чтобы привлечь внимание других участников дорожного движения и обозначить транспортное средство, как неисправное

Далее, снизив скорость, следует убедиться в отсутствии помех и с осторожностью перестроиться, так как достоверно неизвестно, работает ли аварийка или нет (даже если после включения раздаются щелчки и моргают индикаторы поворота на панели приборов). Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает

Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы

Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает. Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы.

Конечно, можно продолжить движение до ближайшей станции технического обслуживания, но в этом случае нужно быть готовым к тому, что сигналы для информирования других водителей и участников движения потребуется подавать руками, одновременно управляя автомобилем. Само собой, такой способ подойдет не всем. Еще можно воспользоваться услугой выездного ремонта, однако такой сервис может обойтись неприлично дорого.

В данной ситуации лучше попробовать устранить поломку прямо на месте. Для этого необходимо начать проверку с реле поворотников и аварийной сигнализации. Основные трудности могут быть связаны с тем, что указанное реле поворота на разных авто может находиться как под капотом, так и в салоне (в области рулевой колонки или под панелью приборов).

Чтобы точно определить место установки реле поворотов, желательно изучить мануал или воспользоваться смартфоном/планшетом (при условии подключения к сети Интернет). Обычно реле поворота стоит на рулевой колонке или в блоке предохранителей под панелью приборов.

Обратите внимание, на некоторых авто реле поворотов находится в аварийной кнопке. В любом случае, данные места расположения обусловлены тем, что водителю должно быть слышно работу реле

Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов.

Обнаружив реле, потребуется отключить от него провода. Опять же, часто реле попросту «залипает», то есть отключение и повторное отключение позволяет привести устройство в норму. Еще помогает чистка контактов. Если же это не решило проблему, тогда потребуется ремонт или замена данного элемента.

Кстати, если рассматривать ремонт реле поворотов, возможность такого ремонта будет зависеть от его типа. Например, реле поворотов ВАЗ с биметаллической пластиной простое и отличается ремонтопригодностью. Схема реле поворотов включает в себя основной элемент — биметаллическую пластину, которая интегрирована в цепь прохода тока через лампы поворотов.

Когда аварийка или повороты включены, пластина холодная, замыкает цепь сигнальных ламп. Далее, в процессе нагрева биметаллической пластины током, пластина изгибается. Изгибание приводит к тому, что контакт реле размыкается, ток не проходит и лампы выключатся.

Так вот, если лампа перегорит, напряжение выше, пластина греется медленнее и период мигания увеличится. Если же в цепи будет замыкание, лампы будут быстро мигать. Однако, несмотря на всю простоту, сегодня также активно используется комбинированное реле, которое оснащено дополнительной электронной схемой. Эти реле менее надежны и чаще выходят из строя. Эти реле обычно не ремонтируют.

Схема соединения

Вообще-то, чтобы понять причины неисправности с поворотниками и аварийкой, нужно знать, как выглядит в авто электросхема их соединения и подключения. Потому как, если не помогли манипуляции с реле, то придется прозванивать всю цепь, а для этого желательно представлять себе, из чего она состоит. Рассмотрим на примере вазовской «классики» (хотя и в импортном исполнении она вряд ли существенно будет отличаться).

В системе есть несколько основных деталей. Реле, обычно на 4-е провода. Кнопка аварийки. Переключатель поворотов. Они соединены между собой проводками. При нормальном положении аварийной кнопки контакт замкнут от зажигания и идет (по черному проводу) к реле. На нем теперь уже присутствует напряжение, подводящееся к переключателю поворотов. При включении влево/вправо контакт замыкается и соответствующая лампочка загорается.

Когда положение аварийной кнопки на включение, сеть замыкается напрямую на лампочки правого/левого поворота одновременно. Вот и вся схема, если рассказывать упрощенно.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Это интересно: Пошаговая инструкция по замене масла в ГУР на Hyundai Solaris Что касается диагностики, то она выполняется в несколько этапов:

В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Это интересно: Основные методы замены лампочки подсветки номерного знака на авто

Причины выхода из строя поворотников и аварийки

Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Схема внутренних соединений в монтажном. блоке более старой версии. Сначала прозвоните плюсовой провод. Делайте это при включенных аварийке и зажигании. Когда наличие положительного заряда тестер не подтверждает, то настает черед проверки кабелей, присоединенных к кнопке на участке между ней и приборной панелью.

Причины неисправности указателей поворотов

Выход из строя подрулевого переключателя.
Поломка реле поворотников.
Неисправность кнопки аварийной сигнализации.
Обрыв электрической цепи. Если поворотники не работают со всех сторон, первым делом следует проверить провода питания реле поворотников. Если указатели перестали работать только с одной стороны, проблема в проводах, идущих от подрулевого переключателя к лампочкам.
Окисленные контакты, обломанные провода. Поворотники не работают, если сопротивление цепи значительно отличается от номинального. Для подачи питания необходимо превышение определенного уровня мощности потребителей. Если микросхема внутри реле поворотников из-за повышенного сопротивления не регистрирует достаточную силу тока, питание на лампочки подаваться не будет.

Устройство

В работе поворотников участвуют:

подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.
