3 уровневый регулятор напряжения приора 115а

Какой ТРН подходит на LADA

Генератор, артикул	Автомобиль	ТРГ, артикул
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-01
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-02
4052.3701, 409.3701, ПРАМО “ISKRA» 5102.3771, -10, 5112.3771, -10, 5122.3771, -10, -30, 5142.3771, AAK 5727	ВАЗ, ГАЗ, УАЗ с генераторами ПРАМО «ISKRA» 5102.3771, 5122.3771	67.3702-04
Г222	ВАЗ-2104, -2105, -2107	67.3702-09
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-11
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-12
генераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь	673.3702

Где купить

Замена щеток со снятием генератора на “Приоре” с кондиционером

Снятие генератора через фару

В случае с “Приорой”, оснащенной кондиционером, возникает один нюанс — демонтажу генератора мешает компрессор этого самого кондиционера. Это усложняет процесс и делает его более энергозатратным и дорогостоящим (если делать на СТО). Это же объясняет почему многие выбирают процедуру без снятия — потому что снимать генератор на машинах с кондиционером достаточно сложно. В остальном алгоритм замены ничем не отличается.

Альтернативный вариант замены без снятия компрессора кондиционера — это демонтаж генератора со снятием фары. Для этого нужно снять защиту над оптикой, ослабить крепления бампера, демонтировать фару и таким образом получить доступ к генератору Приоры для его снятия.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены

Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже — прим.).

Где находится регулятор напряжения на приоре

Наверняка, очень многие приороводы сталкивались с такой проблемой. Обрисую ситуацию. Еду как-то поздно вечером и замечаю, что при переключении передачи тускнеет ближний свет. Совсем ненадолго, через секунду-две выравнивается. Переключился на щитке приборов на показания вольтметра. Все в порядке, 14.2В, газанул до 3000 оборотов и наблюдаю картину, при падении оборотов до холостых напряжение падает до 12.4В, свет фар тускнеет, затем постепенно становится ярче, напряжение снова 14.2В. Поездив так пару дней, почитав мурзилку, узнал, в чём может быть проблема. В щётках. Генератор у меня стоит КЗАТЭ 115А. Посмотрел каталожный номер реле-регулятора и поехал покупать.

Далее замена. Вот где я хапнул горя, изорвав руки в кровь и проклиная АвтоВАЗ… К генератору подобраться оказалось непросто, да еще и на улице -14, холодно. Ну да ладно, приступаем, значит. Скинул клемму с АКБ, снял корпус воздухана, открутил крепление трубки кондея, этого оказалось достаточно, как мне показалось, чтобы засунуть туда руку.

Снятие регулятора напряжения и щеткодержателя генератора на автомобиле Лада Приора производят для замены в случае выхода из строя. Ремонтные работы можно проводить без демонтажа генератора, но для наглядности, процесс будет показан на снятом. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, отсоединив клемму минус от аккумуляторной батареи.

• От вывода D+ генератора отсоединяем разъем с проводом.
• После чего снимаем резиновый защитный чехол с контактной шпильки.

• Сняв чехол, откручиваем гайку и снимаем со шпильки клемму провода.
• Теперь откручиваем гайку крепления клеммы цепи возбуждения генератора.

• Снимаем со шпильки клемму цепи возбуждения.
• Откручиваем гайки крепления защитного чехла генератора.

• Снимаем кожух.
• Откручиваем три гайки крепления корпуса регулятора напряжения.

• Теперь откручиваем винт крепления клеммы D+ к шине регулятора.
• И снимаем выпрямительный блок с генератора.

Перед установкой нового, проверьте легкость перемещения щеток в щеткодержателе, а так же величину их выступания, которая должна быть не менее 5 мм.

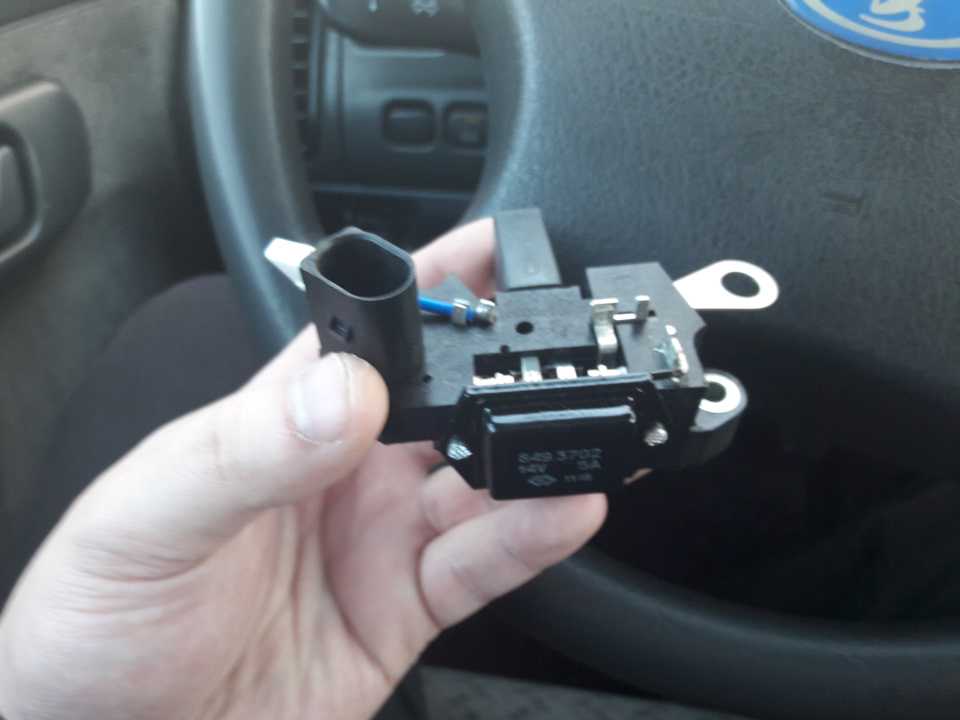

Добро пожаловать! Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание! Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

Где находится регулятор напряжения? Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).

Когда нужно менять регулятор напряжения?

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

• Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
• Откручиваем болт крепления.
• Извлекаем щеточный узел.
• Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Если подключить все в спокойном состоянии, то лампочка просто загорится и будет гореть, это нормально, так как щеточный узел является проводником электричества от вала. Напомню в спокойном состоянии, напряжение на щетках будет примерно 12,7В.

Теперь на зарядном устройстве нам нужно поднимать напряжение, до 14,5 В, лампа будет гореть, но при достижении этого порога она должна погаснуть! То есть 14,5 В это своего рода «отсечка» дальнейшего роста напряжения! Если понизить значение, то лампа опять должна загореться. Тогда ваш реле-регулятора рабочий, он прошел проверку.

В случае если напряжение достигло 15 — 16В, а лампочка горит, это значит реле вышло из строя его нужно заменить! Он не дает «отсечку» и будет способствовать перезаряду АКБ. Вот такая вот простая проверка. Сейчас небольшое видео по теме.

Почему генератор выходит из строя?

Собственно генератор имеет несложное строение, если хотите, то это обычный электродвигатель (только сделан с учетом на большую генерацию тока), попробуйте покрутить обычный электродвигатель и присоединить к нему лампочку или светодиод, то он начнет гореть – вот вам и элементарный генератор тока.

У меня как-нибудь будет статья, в которой я вам расскажу — из чего состоит генератор. НО сегодня просто и утрированно — это ротор (подвижная часть), статор (неподвижная часть), щеточный узел, реле-регулятора, ну и конечно же корпус в котором все это дело находится.

А теперь собственно поломки.

• Заклинило подшипники. Это достаточно распространенная проблема у уже изношенных генераторов, ротор в корпусе крутится на подшипниках, от времени и влаги (грязи), они изнашиваются и из банально клинит или подклинивает. Если присутствует клин, то это одно – шток перестает вращаться. Но вот если проявляются подклинивания, то заметить это сложно, шток может вращаться, а может и нет. В любом случае, при таких симптомах скорее порвется ремень, который крутит генератор от двигателя. ЭТО ПЕРВЫЙ ЗВОНОЧЕК.
• Сгорела обмотка на статоре или роторе. Она там есть в любом случае и скорее всего будет на статоре, так вот — также от влаги (соли на дорогах), ее может разъесть и она банально замкнет или просто перегорит, так как там используются медные провода. Соответственно генерация тока прекратиться.

• Выход из строя щеточного узла. Это также встречается очень часто, щетки это графитовые (зачастую квадратные) стержни, которые ходят по дорожкам статора. Так вот от времени они банально изнашиваются и их нужно заменить.
• Выход из строя реле регулятора. Это реле не дает генератору перезаряжать аккумулятор, приводя напряжение и силу тока в нужные рамки. Зачастую оно также выходит из строя и зарядка вообще не поступает на батарею! Нужно смотреть.

В общем то по этим 4 основным причинам генератор может не работать, поэтому его нужно обязательно проверять, перед покупкой новой батареи. Вполне вероятно у вас дело именно в нем.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Ремень генератора: как натянуть, какая натяжка должна быть и как проверить

Как натягивать ремень генератора

Многих автовладельцев интересует вопрос — как натянуть ремень генератора? Ведь от этого зависит уровень заряда аккумулятора и напряжение в электросети автомобиля. Также от того, как натянут ремень генератора зависит и состояние самого ремня, а также состояние подшипников коленвала и вала генератора. Далее разберем подробно, как правильно натянуть ремень генератора с конкретным примером.

Важность уровня натяжки и его проверка

Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания. То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы.

Как следствие — недостаточный уровень зарядки аккумулятора, недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой.

Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня. А в худшем случае даже к его обрыву. Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.

Проверка натяжения

Процесс проверки натяжения

Теперь рассмотрим вопрос о проверке натяжения. Сразу стоит оговориться, что значения усилий уникальны, и зависят не только от марки и модели машины, но и от используемых генераторов и ремней. Поэтому ищите соответствующую информацию в мануалах к вашему автомобилю или в инструкции по эксплуатации генератора или ремня.

Также на это будет влиять наличие дополнительного оборудования, установленного в автомобиле — гидроусилителя руля и кондиционера.

В общих же чертах можно сказать, что если надавить на ремень на самом продолжительном участке между шкивами с силой около 10 кг, то он должен отклониться приблизительно на 1 см

Какие признаки укажут, что щетки генератора вышли из строя

Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

• длина осматриваемого элемента;
• если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
• также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

Возможные неисправности и способы их устранения

В работе генераторных устройств Лада Приора время от времени могут происходить сбои.

По каким причинам генератор от Приоры может работать неправильно:

1. На схеме предохранителей выгорел элементы F12. При этом устройства на приборной панели перестанут работать, а при включении зажигания лампа не будет гореть. Проблему решит замена детали.
2. В электроцепи питания приборных устройств произошел обрыв, симптомы будут аналогичные описанным выше. Для устранения проблемы необходимо произвести проверку соединений, а также контактов от оранжевого проводка.
3. Отказывается функционировать замок зажигания. Вне зависимости от того, какой может стоять замок, его нужно поменять.
4. Закисание либо износ щеток механизма, окисление контактных колец. Признаки неисправности будут такими же. Для решения проблемы необходимо поменять регулятор напряжения на Лада Приора, а также очистить контакты. Многие приороводы сегодня используют трехуровневый регулятор напряжения — три уровня позволяют всегда контролировать уровень напряжения в сети.
5. Произошел обрыв выводов обмотки возбуждения. Проблему позволит решить только замена ротора узла.
6. Если ремешок привода проскакивает, об этом сообщит лампа разряда АКБ — решить неисправность позволит регулировка натяжения.
7. Еще одной причиной, по которой генератор Приора Люкс может быть неисправным, является повреждение вентилей выпрямительного устройства. Непосредственно сам блок придется заменить.
8. Лампа разрядки АКБ может проявляться при повреждении диодных элементов питания обмотки возбуждения. В этом случае выпрямительный блок также придется менять.
9. Короткое замыкание или обрыв может произойти в обмотке статора — необходимо будет произвести ремонт последнего или установить вместо него новый. Также статор нужно менять в случае межвиткового замыкания либо замыкания на массу.
10. Подшипниковые элементы износились — об этом автовладельцу сообщат сторонние звуки при работе генераторного узла. На видео ниже вы можете ознакомиться с процедурой ремонта механизма в домашних условиях (автор видео — Ремонт и Тюнинг).

Штатный генератор на Приоре — артикул и цена, где стоит

Место монтажа может отличаться у разных марок и моделей автомобилей. Его следует искать в подкапотном пространстве, около резиновой подушки, на которой крепится двигатель.
90А артикул 3282.3771, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Генератор на Приору производства БАТЭ цена от 4120 рублей

Характеристики:

• Вес 5.5 кг
• ДхВхШ 200х170х200 мм
• Выпрямленный ток 90 А
• Мощность 0.98 кВт
• Напряжение 14 В 100 А

Имеет артикул 5132.3771, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Генератор на Ладу Приору с кондиционером производства Прамо цена от 4200 р

Характеристики:

• Максимальный выпрямительный ток 100 А
• Масса 5.3 кг
• Напряжение 14 В
• Мощность 233 Вт/кг
• Внутреннее охлаждение
• Диаметр статора 125 мм
• 115 А

Имеет артикул 9402.3701-14, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Артикул — 2170-3701010-10 имеет генератор КЗАТЭ на автомобиль Лада Приора, его цена от 5300 рублей, а Bosch — 2170 3701010 13

Устройство производства LKD — цена от 4400 р

Характеристики:

• Максимальный выпрямительный ток 115 А
• Масса 5.2 кг
• Номинальное напряжение 14 В
• Мощность 1610 Вт
• Диаметр статора 125 мм
• Длина 188 мм
• 115 А

Имеет артикул 9402-14, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

120 А
Имеет артикул 9402-3701-14P, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Характеристики:

1. Максимальный выпрямительный ток 120 А
2. Масса 6 кг
3. Номинальное напряжение 14 В

Производитель АТЭ-1 cтоимость от 4000 р

Натяжной ролик генератора на 2170 служит для натяжения ремня. Один из важных советов для новичков: если выкручиваете любой болт, когда меняете деталь — смажьте его графитной смазкой, это сильно облегчит ремонт в дальнейшем.

Ремонт или замена регулятора напряжения – что выбрать

При выходе из строя различных деталей водитель принимает часто сложное для себя решение: ремонтировать деталь и установить новую. С реле-регулятором автомобиля такая дилемма возникает только в том случае, когда используется автомобиль, выпущенный несколько десятилетий назад. Новую запчасть на раритетные модели машин практически невозможно приобрести, а детали из разборки могут быть сомнительного качества. Когда для регулировки уровня заряда батареи используется интегральное устройство (шоколадка), то такое устройство не подлежит ремонту. Детали, устанавливаемые в реле-регуляторы этого типа можно восстановить, но эта работа потребует наличия определенных знаний и навыков, а также значительных временных затрат.

Замена реле-регулятора генератора

Если реле-регулятор уже невозможно использовать по назначению, то следует установить новую деталь. Совмещенный элемент меняется в такой последовательности:

• Отключить минусовой клеммы аккумулятора.
• Отсоединить фиксаторы.
• Снять крышку щеточного узла.
• Отключить диодный мост.
• Открутить гайки контактной группы.
• Открутить резьбовые элементы, удерживающие регулятор.
• Снять деталь.

Установка нового регулятора осуществляется в обратном снятию порядке. При выполнении этой операции следует правильно подключить контакты элемента.

В зависимости от модели генератора процесс замены реле-регулятора может немного отличаться. Главное, выполнить демонтаж, по возможности, не повредив другие элементы генераторной установки.

Заменить отдельный элемент намного проще. Для этой цели достаточно отсоединить основные 2 контакта от устройства, снять изделие с корпуса автомобиля и установить на его место новую деталь. Затем правильно подключить ранее демонтированные провода и проверить работу устройства. Для этого достаточно запустить двигатель и замерить напряжение на клеммах аккумулятора при различных значениях оборотов.

Ремонт регулятора напряжения

Старые модели реле-регуляторов, которые устанавливаются отдельно, можно попытаться разобрать и отремонтировать. Следует сразу отметить небольшую перспективность такого занятия, но если прозвонить внутренние элементы с помощью мультиметра и найти сгоревшую деталь, то можно полностью восстановить работоспособность регулятора.

Ремонт реле регулятора может занять слишком много времени, поэтому намного проще и правильнее приобрести новое изделие или снять устройство с другого автомобиля, в котором эта деталь находится в заведомо исправном состоянии.

Чтобы узнать правильно работает автомобильный реле-регулятор или нет, достаточно провести несложную диагностику с применением мультиметра или контрольной лампы. Если проверяемое устройство не подает признаков жизни, то достаточно поменять деталь, чтобы восстановить работоспособность электрической системы. Ремонт «шоколадки» или «таблетки» практически невозможен, но и другие типы регуляторов тоже поддаются восстановлению с большим трудом. Поэтому если отсутствует зарядка аккумулятора либо на батарею подается слишком большое напряжение, необходимо приобрести новое изделие в специализированном магазине.

Как снять РН

Извлечь старый регулятор можно без заезда на СТО. Для этого необходимо проделать следующие операции:

1. Отсоединить клеммы с АКБ.
2. Ключом на 10 открутить гайки со шпильки и отключить силовой кабель.
3. Отстегните три защелки на пластиковом кожухе. После этого открывается доступ к регулятору.
4. Далее выкрутите два винтика ключом на 8 и отсоедините еще один провод.
5. После этого можно извлекать заводской РН и заниматься установкой 3-уровневого.

Отметим, что установка нового генератора происходит в обратной последовательности. Есть лишь одна особенность: требуется вывести два провода для модуля управления

Очень важно, чтобы модуль управления был закреплен очень хорошо, а также не было вероятности попадания туда влаги
