Фары и фонари на лада ларгус: тюнинг, замена и регулировка

Замена лампы в ПТФ

Как заменить лобовое стекло своими руками?

Стандартные противотуманные фары Лада Ларгус – галогеновые, с цоколем H11. Чтобы поменять вышедшую из строя лампочку, вовсе не обязательно обращаться за помощью к специалистам. Демонтировать сгоревший элемент можно своими руками, если действовать по инструкции. В зависимости от условий эксплуатации выберите один из перечисленных ниже типов галогенных ламп для ПТФ:

стандартная на 12В и 55Вт;
с повышенной светоотдачей;
имитирующая ксенон.

Последние – это все те же обычные лампы с желтоватым спектром, но колба окрашена в синий, в результате получается яркий белый луч с увеличенной светоотдачей до 5000 К. Иногда ПТФ служат как дневные ходовые огни, в таком случае целесообразно поставить светодиоды.

Замена лампы ПТФ выполняется следующим образом:

На левой стороне откручиваются три самореза, и извлекается клипса крепления фартука снизу. Не снимая его, нужно повернуть в сторону. Теперь доступ к лампе открыт: следует выкрутить ее против часовой стрелки и извлечь. Установить новую деталь и повторить все действия в обратном порядке.
Немного по-другому выглядит замена на правой стороне. Здесь также откручиваются три самореза, но извлечь нужно две клипсы. Затем вытаскивается пистон и отводится в сторону щиток. Дальнейший процесс замены идентичен предыдущей инструкции.

Противотуманные фары не могут использоваться как головной свет, так как имеют гораздо меньшую дальность свечения. Их главная задача – улучшить восприятие дорожного покрытия в условиях недостаточной видимости. Включенные ПТФ заметны встречным водителям больше, чем фары ближнего света. Другое дело, если идёт дождь или снегопад: в таких ситуациях противотуманные фары не спасут, и надеяться на них не стоит. При самостоятельной установке необходимо учитывать, что если расположить их высоко, то освещенность в тумане будет недостаточной из-за увеличенного отражения воздушно-капельной взвеси в спектре света.

Пошаговая инструкция по замене

После того, как перегоревшая лампа извлечена, необходимо выполнить следующие действия:

надеть медицинские или чистые тканевые перчатки;
взять за цоколь новую лампу H4 и вставить ее в патрон;
аккуратно протереть колбу чистой тряпочкой, смоченной в спирте;
установить патрон со светильником в гнездо и закрепить его фиксатором;
поставить на место резиновый пыльник и крышку.

Важно проследить, чтобы защитные элементы были прикреплены плотно, без перекосов и щелей. Во время тряски и вибрации неправильно установленная крышка с пыльником отвалятся и оставят патрон без защиты от внешних воздействий и влаги

Протереть колбу спиртом необходимо, так как галогеновые приборы во время работы сильно нагреваются. Следы жира или пота от рук образуют темные пятна и станут причиной досрочного разрушения светильника. Это важный момент, поэтому надо заранее приготовить спирт и чистую ветошь.

Специальное освещение

Добраться до противотуманной фары в автомобильной модификации невозможно через моторный отсек. Водителю Ларгуса придется попасть под машину:

откручиваем винты;
снимаем лайнер;
нажмите на защелку и отделите блок от лампы;
против часовой стрелки поверните перегоревшую лампочку на треть оборота;
получить предмет;
вставить в картридж новый;
установить защелку в обратном порядке.

Наконец, проверяется работоспособность устройств. Если поток фары темнеет или мерцает, контакты в системе не закреплены должным образом. Причины выхода из строя:

загрязнение электропроводки;
окисление контактов;
производственные дефекты.

Чтобы устранить последнюю причину неисправности освещения, важно обращать внимание на надежность производителей, продукция которых приобретается. Для Ларгуса рекомендуется выбирать только оригинальную оптику

READ Как Отрегулировать Фары На Ваз 2112

Замена лампочки на Ларгус. процесс простой и быстрый. Каждый автовладелец может выполнить работу самостоятельно

Для достижения результата важно выбирать качественную продукцию, а также соблюдать меры безопасности и инструкции

Установить новую противотуманную фару немного непросто, но даже с этим можно справиться с должной осторожностью

Порядок проведения регулировки фар Лады Ларгус

Эта процедура может производиться автовладельцем самостоятельно или посредством обращения к специалистам сервисного центра. При этом она практически одинакова на всех модификациях такого транспортного средства. Её проводят как на абсолютно новой машине, так и на той, что уже отъездила не один год.

Предварительная фиксация данных

Прежде чем начать этот диагностический этап, водитель должен приготовить ящик с инструментами, запасное колесо и полностью заправить бак. Автомобиль выставляется на горизонтальную поверхность, и чем она будет ровнее, тем точнее будут показатели текущего состояния работы фар. В дополнение к этому двигатель остаётся работать на холостом ходу и полностью выжимается «ручник».

Перед автомобилем устанавливается искусственная стенка, высота которой составляет 1,8–2,0 м. Причём расстояние, показывающее, как работает любая фара на Ларгусе, не должно превышать 2,8–3,2 м. Стоит отметить, что такой визуальный барьер можно изготовить самостоятельно из ДСП или аналогичных материалов.

Данная схема подойдет не только для Ларгус, но и другим легковым автомобилям

На водительское кресло укладывается груз, вес которого составляет 55–70 кг. Это помогает выровнять линию освещения. После этого замеряется расстояние между фарами, их высота над дорогой и находится среднее между ними значение. Всё это переносится на стенку посредством мела, в итоге представляя точечную проекцию с обозначенными краями и центрами фар.

Собственно регулировка

Чтобы начать коррекцию освещения, нужно создать давление в кресле, то есть либо сесть на сиденье, либо положить туда дополнительный груз. При этом снятию колебаний с кузова и амортизаторов будут способствовать лёгкие раскачивания автомобиля.

Регулятор переводится в положение ориентированное на одного человека. Именно для этого и был положен груз на водительское сиденье. Затем включается ближний свет, и внимательно изучается выход с фактическим отклонением каждого луча фары.

Под капотом располагаются регуляторы, которые позволяют посредством отвёртки выровнять выход световых пучков. Они должны полностью соответствовать точкам, отображаемым на искусственной стене как по вертикали, так и по горизонтали.

Проверка сделанной коррекции

Вся оптика, как и каждая в отдельности фара Лады Ларгус считается отрегулированной, если её лучи выходят прямо на свои настенные проекции. Закрепление регулировки и проверка сделанной работы проводиться посредством тестового заезда. Здесь главное, что световые пучки автомобильных фар не ослепляли других участников движения.

Как на Ларгусе заменить оптические приборы

Лада Ларгус, как и многие другие автомобили имеет:

передние фары;
противотуманные фары;
задние фонари;
боковые указатели поворота.

Для каждого прибора есть своя инструкция по замене. Но вначале, напомним каталожные номера оригинальных фонарей и фар:

Название	Артикул
Фара передняя левая	8200744753
Фара передняя правая	8200744754
Фонарь задний правый	8200864610
Фонарь задний левый	8200864512
ПТФ передняя левая	8450000308
ПТФ передняя правая	8450000307

Снятие и установка передних фар на Lada Largus

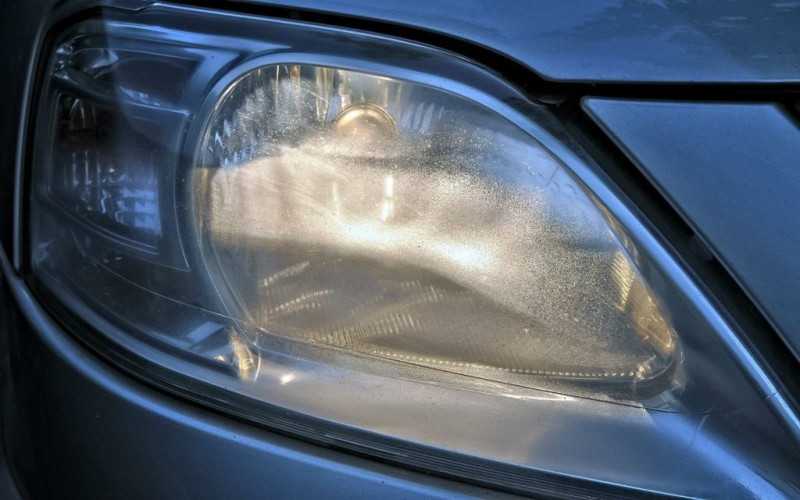

Замена передней фары может понадобиться, когда стекло помутнело или было повреждено в результате ДТП. Кроме того, данную процедуру выполняют в целях тюнинга или доработки штатного источника света.

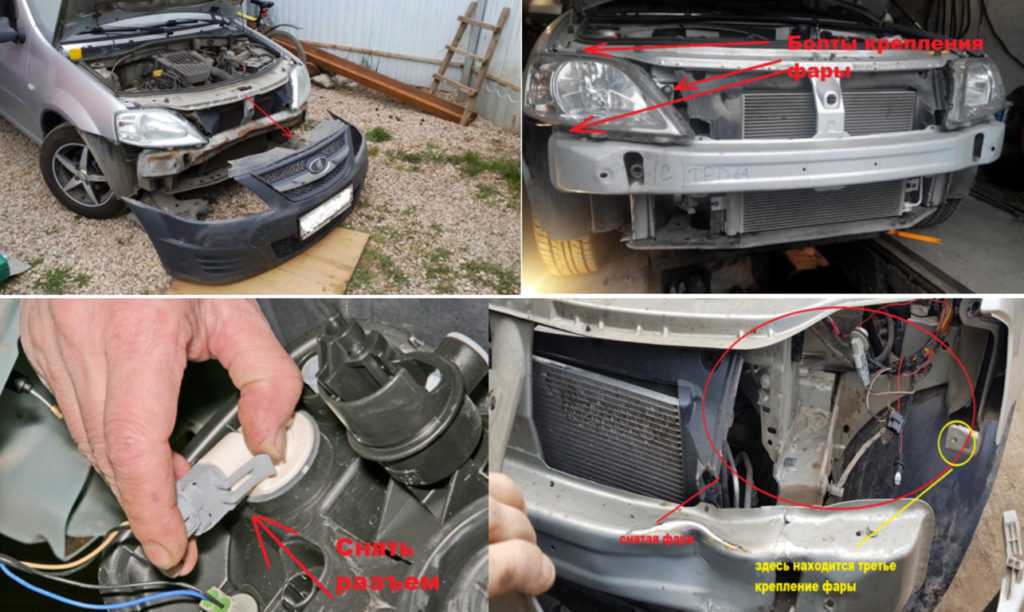

Для демонтажа передней фары, необходимо:

Установить машину на подъемник, эстакаду или яму.
Снять передний бампер.
Открутить три крепления фары.
Отстегнуть корректор фар и электрический разъем.
Демонтировать оптический прибор.
Установить новую фару в обратной последовательности.

Замена задних фонарей на Лада Ларгус

Снятие задних фонарей гораздо проще, нежели передних фар. В данном случае бампер снимать уже не придется. Демонтаж оптического прибора производится каждый раз при замене ламп, поэтому автовладельцу следует изучить алгоритм действий:

Откройте дверь багажного отделения.
Со стороны багажника фонарь удерживают две пластиковые гайки типа «барашки». Отверните их.
Снимите фонарь с автомобиля и отключите электрический разъем.
Установка производится в обратной последовательности.

На снятом фонаре можно заменить перегоревшую лампу на Ларгусе или произвести ремонт светильника.

Снятие и установка ПТФ на Ларгусе

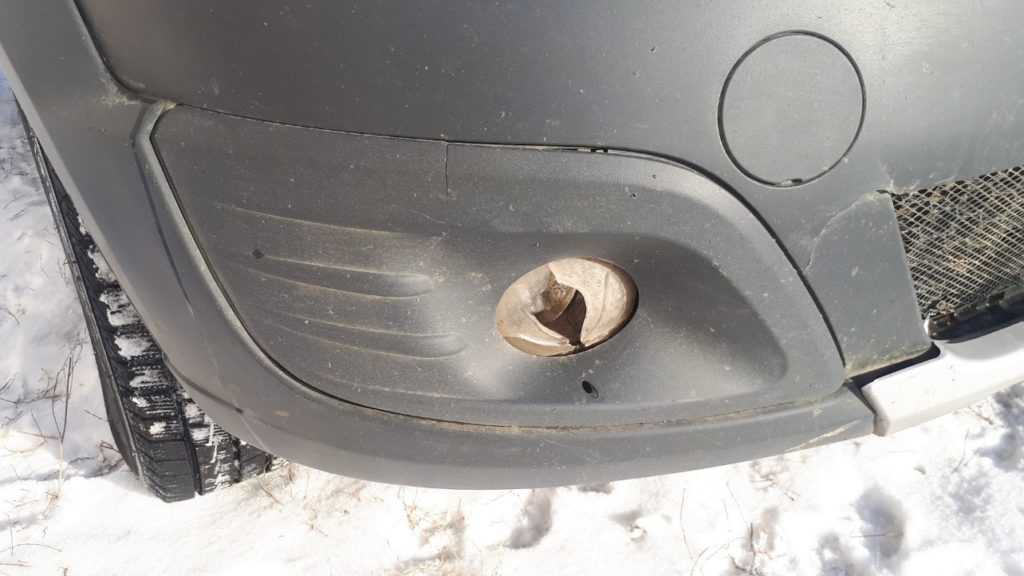

Противотуманные фары постоянно находятся в зоне риска – так как они ниже всех остальных светильников и установлены спереди.

Они могут подвергнуться «атаке» дорожных камней. Поэтому на Ларгусах, которые часто ездят не по асфальту, противотуманные фары превращаются в «расходный материал». В большинстве случаев достаточно заменить стекло, но для этого вначале нужно снять фару.

Порядок снятия ПТФ на Ларгусе:

Выверните колесо в противоположенную сторону. К примеру, если предстоит замена левой ПТФ, то колеса нужно вывернуть вправо до упора.
Открутите саморезы Т20 со стороны подкрылка. Отогните подкрылок в сторону.
Отстегните бампер, и уже внутри бампера отверните крепление ПТФ – 2 самореза Torex 20.
Снимите разъем лампы ПТФ и демонтируйте старую туманку.
Установка производится в обратном порядке.

Как снять и установить боковой указатель поворота

На Ларгусе также устанавливается боковой указатель поворота на крыле. Практически все манипуляции, связанные с его обслуживанием, подразумевают снятие данного светильника. Сложного в этом ничего нет.

Достаточно просунуть руку внутрь крыла, предварительно сняв брызговик и поджать пластиковые фиксаторы пальцами. Одновременно необходимо вытолкнуть указатель.

Как быстро заменить ПТФ?

Если рассматриваемые нами световые приборы повредились, то замена противотуманных фар не займет много времени. Далее приведем инструкцию действий на примере левой ПТФ, поскольку все манипуляции с заменой правой фары будут абсолютно идентичными.

Зимняя резина Лада Ларгус фургон

Как увеличить клиренс Ларгуса

В качестве инструмента к работе привлекаем крестообразную отвертку.

Действуем из-под машины LADA Largus оперативно без демонтажных операций с передним бампером.

Сначала производим снятие переднего подкрылка (левого).
Отжимаем фиксатор, которым удерживается колодка кабельного жгута.
Саму колодку снимаем с цокольного вывода фары.
Далее выкручиваем три винта, посредством которых ПТФ удерживается в посадочном месте бампера.
Вынимаем фару наружу и откладываем в сторону.
В образовавшуюся нишу устанавливаем новое светотехническое устройство.
Подключаем ПТФ к сети и проверяем функционал.
Возвращаем подкрылок на штатное место.
При потребности регулируем световой пучок.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Стандартная процедура замены

Замена лампы ближнего света, так же как и дальнего, начинается с того, что отключается бортовая сеть от питания. Это предшествует всем ремонтным работам, связанным с электрооборудованием. При этом поворачивается специальный выключатель или отсоединяется отрицательная клемма от аккумулятора, что позволяет избежать случайных коротких замыканий или ошибочных подключений при монтаже.
Определяется место, где будет проведена замена лампы Ларгуса. Там снимаются резиновые заглушки, закрывающие электрические составляющие, и перед автовладельцем открывается по два металлических усика, фиксирующие их в отражателе. Они разводятся так, чтобы отработанные детали смогли выйти из своего посадочного места без повреждений корпуса.
Далее, необходимо провести отсоединение от штекеров с проводкой, которая предварительно была отключена

Здесь стоит обратить внимание на порядок расположения, иначе, во время установки новых деталей можно всё перепутать и их придётся менять снова.
После подключения к новым деталям штекера с проводкой они монтируются на свои места и фиксируются усиками. Нужно постараться не трогать руками колбы, поскольку это может привести к их быстрому выходу из строя.
Если во время освещения свет тусклый, а при включении фар мигают габариты, то здесь обязательно нужно восстановить контакты проводов с кузовом транспортного средства

Особенно это касается габаритной лампы, ведь попавший туда жир начинает испаряться при нагреве и может стать причиной воспламенения.
В конце этой процедуры нужно одеть резиновые заглушки и закрепить все детали на их местах. После этого автомобиль будет готов к эксплуатации и водитель может не переживать о неисправности осветительных приборов Лады Ларгус.

Как показывает практика, в современных отечественных автомобилях, одним из которых является Лада Ларгус, чаще всего используются лампы с направленным световым потоком. Сущность такого освещения заключается в надёжном обзоре перед машиной и за нею. При этом неудобства по отношению к другим участникам движения, направляющимся навстречу водителю или едущим сзади, исключены.

Купить-Как поменять габаритную лампочку на ларгусе видео

Лампы разноцветные, могут мигать под музыку, есть 18 режимов свечения. Переключаются как из салона переключателем габаритных огней, так и с пульта. При движении авто, понятно, гореть должны только белые огни. Зато на стоянке можно побаловаться переключением цветов. Любой праздник теперь у меня сопровождается подобным светопредставлением. Новый японец за 12 500 руб/мес. Выгода до 450 000 руб. Более 200 в наличии с ПТС. Nissan Murano Z51 Burn in HELL › Бортжурнал › Замена габаритов. И так, наконец дошли руки поменять лампы в габаритах) Ибо стандартные лампочки категорически не устраивали…. Nissan Murano Z51 LE › Logbook › Замена передних габаритных ламп на W5W MTF-Light COB45T10 — 4500K. Вытащил и езжу без габаритов. У меня ДХО на Мурано есть — закос под родные. Мурано 2007, дилерская. Габаритки передние светят quot;желтымquot; светом относительно ксенона. и еще, на что поменять лампы подсветки номера сзади для получения quot;белогоquot; эффекта. Во многих автомобилях замена ламп задней фары Конструкция Ниссан Мурано имеет особенности, которые делают получение рассматривается, снятие задней фары, замена лампочек габаритных огней и стоп-сигнала в задней фаре Murano. Меняем лампочки освещения салона на светодиоды на Ниссан Мурано Z51 Nissan Murano. Замена ламп подсветки номера — Продолжительность: 0:42 Сергей Горбунов 44 . Замена ламп задних фонарей Ниссан Murano. Заменить передний ступичный подшипник Nissan Мурано. Как поменять габаритную лампу Нисан Мурано. Передние габаритные огни. Тип. Замена ламп подстветки салона на LED, Seat Ibiza. Во многих автомобилях замена ламп задней фары Конструкция Ниссан Мурано имеет особенности, которые делают получение рассматривается, снятие задней фары, замена лампочек габаритных огней и стоп-сигнала в задней фаре Murano. Также мы готовы предложить Вам декорирование фар — покраска фар, установка галогенных ламп в цвет ксенона, установка светодиодных габаритных огней также в цвет ксенона в фары Ниссан Мурано. В результате замены модулей Вы получаете. Мурано Поменять тормозную жидкость Nissan Murano Как поменять габаритную лампу Ниссан Murano Замена заднего фонаря Ниссан Murano Установка натяжного ролика ремня генератора Ниссан Murano Замена лампы освещения салона. Назад в разделы: Главная — Nissan Murano. Меняем лампочки (габарит/стоп) в задней фаре Nissan Murano. Кстати, что меня удивило — нижняя габаритная лампа (на американском Мурано) двухконтактная и отличается от верхней. Замена ламп Форд Куга (Ford Kuga), ближнего и дальнего света, габаритов. Резервное видео как заменить лампочки в ПТФ противотуманных фарах в Ниссан Мурано Z51. Такой красавец, Nissan Murano нередко требует от владельцев замены габаритных ламп исключительно из соображений эстетичности. Узкая специализация. Мы занимаемся ремонтом и обслуживанием только автомобилей марки Ниссан Мурано. Выгода до 450 000р. Полный привод, светодиодные Bi-LED фары, система обзора 360°. Служат до 5 лет. Свет дальше на 100м ярче на 30%. Цена 1990р.Мультицветные габаритные лампы для авто пришлись и мне по вкусу. Ведь каждый хочет как-то выделится, и есть ли лучший способ, нежели изменить максимально броский элемент любого автолюбителя? Я думаю нет! Поэтому мой взгляд пал именно на эту модель, я могу 2 недели кататься с разными типами цветовой гаммы, и даже останется на еще парочку! Я был весьма рад, и к тому же, старые потускневшие больше не выполняли свои обязанности в полной мере. Теперь с Мультицветными габаритными лампами для авто все эти проблемы решены, и я получаю колоссальное удовольствие от езды по городу и вне!

Как снять фару на лада ларгус

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный «на 10»).

Снять передний бампер

Отвернуть три болта 1, 3 и 4, рисунок 6-1, крепления блок-фары к кузову автомобиля (головка сменная 10, удлинитель, вороток).

1, 3, 4 — болт крепления фары; 2 — блок-фара

Рисунок 6-2 — Фара: 1 — блок-фара; 2 — винт регулировки оптического элемента в горизонтальной плоскости; 3 — крышка патрона лампы дальнего и ближнего света; 4 — уплотнительный чехол корректора света фар; 5 — патрон лампы габаритного и дневного ходового огня; 6 — клемма «массы» жгута переднего; 7 — колодка лампы указателя поворота

Снять крышку 3, рисунок 6-2, патрона лампы дальнего и ближнего света. Разъединить разъемы ламп.

Сдвинуть уплотнительный чехол 4 корректора света фар по оболочке троса.

Извлечь исполнительный механизм корректора света фар из корпуса блок-фары (см. сл. раздел ).

Снять патрон лампы габаритного огня.

Установку блок-фары выполнять в порядке обратном снятию.

При этом обеспечить равномерность зазоров между блок-фарой и сопрягаемыми деталями кузова автомобиля.

При необходимости замены ламп блок-фары снять защитный колпак со стороны моторного отсека соответствующей лампы, рисунок 6-2, и заменить лампу.

Не прикасаться к колбе галогенной лампы пальцами. Оставшиеся жировые следы могут привести к перегреву включенной лампы и ее взрыву. В случае прикосновения к стеклу лампы протереть ее не ворсистой тканью. Замену ламп выполнять в чистых матерчатых перчатках.

Снитие блок фары производится в случае проведения кузовных работ либо при ее замене. Стекло на блок фаре Лада Ларгус вклеено и в случае его повреждения, блок – фара меняется полностью (вместе с ним) Операции по замене показаны на примере левой блок-фары. Правую блок-фару заменяют аналогично. Основной проблемой при снятии передней фары автомобиля Лада Ларгус, будет необходимость снятия переднего бампера.

Операции по снятию блок фары Лада Ларгус

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите передний подкрылок — пластиковую защиту арки.

3. Отожмите фиксатор колодки жгута проводов патрона лампы указателя поворота. 4. . и отсоедините колодку от патрона

5. Поверните патрон лампы габаритного огня по часовой стрелке (для правой блок-фары против часовой стрелки). 6. . и извлеките его из блок-фары.

7. Поверните пластиковую крышку фары 8. . отожмите фиксатор крышки. 9. . и снимите крышку..

10. Нажмите на фиксатор колодки жгута 11. . и отсоедините колодку от цоколя

12. Снимите защитный чехол с корректором фар 13. Выведите трос привода корректора из держателя. 14. . и отсоедините его от корректора света фар.

15. Снимите передний бампер.

16. Выверните три болта крепления лампы. блок-фары к рамке радиатора.

Так расположены болты крепления блок-фары. 17. . и снимите блок-фару.

18. Установите блок-фару в порядке, обратном снятию, и проверьте правильность регулировки света фар.

Снятие блок-фары Лада Ларгус

Блок-фару снимаем для замены. Снимаем передний бампер (см. «Снятие переднего бампера», с. 238). Отсоединяем колодки проводов от лампы головного света и патрона лампы указателя поворота и вынимаем патрон с лампой габаритного света из корпуса блок-фары (см. «Замена ламп в блок-фаре», с. 211).

Снимаем защитный чехол с корпуса исполнительного механизма регулятора направления пучков света фар.

Выводим оболочку троса из держателя на корпусе исполнительного механизма.

Для изменения направления пучка света в вертикальной плоскости вращаем шестигранником «на 6» винт 1 (см. предыдущее фото), вставив шестигранник через отверстие в верхней поперечине рамки радиатора. Для изменения направления пучка света в горизонтальной плоскости вращаем ручку 2.

Замена ламп в ПТФ.

Хочу поделиться с дорогими форумчанами способом, каким я меняю лампы в ПТФ. Для этого мне требуется: домкрат (чтоб немного приподнять машину — так удобнее), подстилка какая-нибудь (чтоб не на голой земле лежать), отвёртка шлицевая (пистоны поддевать удобно) и торкс Т20 (саморезы откручивать и закручивать). Левая сторона. Откручиваем 3 самореза и вытаскиваем один пистон (пистон состоит из 2-ух частей. Поддеваем среднюю и вытягиваем до упора, после этого получится вытащить пистон).

Не вынимая большой пистон аккуратно проворачиваем щиток в сторону…

Вот она — наша лампа в фаре.

Проворачиваем лампу против часовой стрелки и вытаскиваем из фары.

Меняем лампу, собираем всё обратно и переходим на правую сторону. Откручиваем 3 самореза и вынимаем 2 пистона.

Без снятия этого большого пистона я не сумел лампу заменить.

Щиток полностью не вытаскивал — оставил на защёлках, держащих его сзади.

Вот и лампа.

Лампы отправляются на заслуженный отдых.

И просто фото машины на летних колёсах.

Спасибо за внимание. P.S

Кстати, может кому пригодится — регулировка противотуманок осуществляется вращением винта с «головкой» под всё тот же торкс Т20 (А то я по незнанию каких только отвёрток туде не совал . По часовой стрелке крутим — пучок света ПОДНИМАЕТСЯ.

← Помыли двигатель. | Выкидной ключик. →

Создайте свой бортовой журнал, и вы сможете делиться с форумчанами своим мнением о Ларгусе, полезными наработками, установленным доп. оборудованием и тюнингом, поездками и путешествиями! Для создания бортового журнала необходимо зарегистрироваться на сайте.

Теги: птф

Как снять фару и повторитель поворотов автомобиля Лада Ларгус

Устанавливаем автомобиль на смотровую яму или на подъемник.

Снимаем передний бампер.

Отключаем аккумуляторную батарею.

Головкой на 10 отворачиваем три болта 1, 3, 4 (рис. 1) крепления блок-фары к кузову автомобиля

Снимаем крышку 3 (рис. 2) патрона лампы дальнего и ближнего света

Разъединяем разъемы ламп.

Сдвигаем уплотнительный чехол 4 корректора света фар по оболочке троса.

Извлекаем исполнительный механизм корректора света фар из корпуса блок-фары (см. рис. 3).

Снимаем патрон лампы габаритного огня.

Снимаем блок-фару.

Установка блок фары

Установку блок-фары выполнять в порядке обратном снятию.

При этом нужно обеспечить равномерность зазоров между блок-фарой и сопрягаемыми деталями кузова автомобиля.

При необходимости замены ламп блок-фары снимаем защитный колпак со стороны моторного отсека соответствующей лампы, рисунок 2, и заменяем лампу.

Устанавливаем передний бампер.

Регулируем направление света фар.

Чтобы снять привод корректора фар:

Отсоединяем крышку 3, рисунок 2, патрона лампы дальнего и ближнего света.

Сдвигаем уплотнительный чехол 6 по оболочке троса (рисунок 3)

Отжимаем защелку 2 крепления корпуса корректора и, повернув, его извлекаем корпус корректора из блок-фары.

Нажимаем на толкатель 3 привода так, чтобы образовался небольшой зазор в месте наконечника троса 4.

Отсоединить наконечник оболочки троса 5.

Отсоединяем трос от привода.

Установка привода корректора фар

Потянуть на себя отражатель 1, рисунок 4, так, чтобы подвести прорезь держателя как можно ближе к толкателю корректора.

Зафиксировать толкатель в прорези держателя 2.

Закрепить привод корректора фиксатором.

Установить наконечник 4, рисунок 3, троса привода корректора в толкатель.

Потянуть назад и закрепить наконечник оболочки 5 троса в корпусе привода корректора.

Установить уплотнительный чехол 6 на место.

Установить крышку 3, рисунок 2, патрона лампы дальнего и ближнего света.

Снятие повторителя поворотов

Устанавливаем автомобиль на рабочее место. Поднимаем капот, отсоединяем клемму провода “массы” от аккумуляторной батареи.

$Замена левой лампы ближнего\дальнего света$

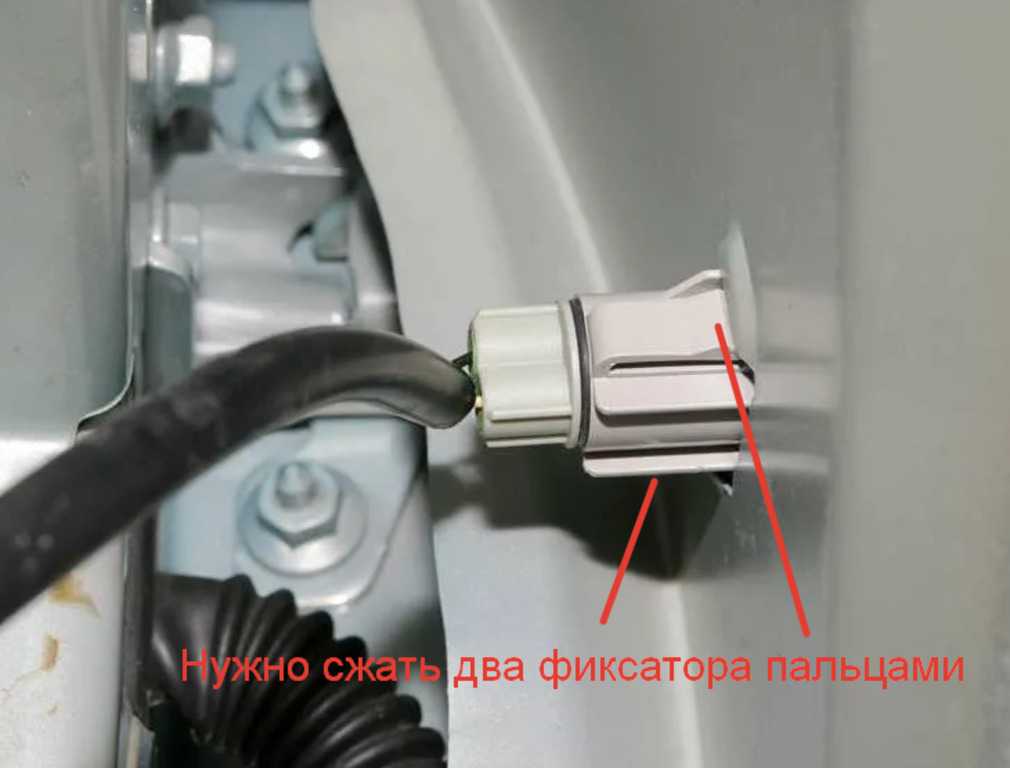

Сжимаем два фиксатора 2 (рис. 5) и извлекаем корпус 3 повторителя поворотов с уплотнителем в сборе из переднего крыла автомобиля

Извлекаем патрон 1 из корпуса 3 (рис. 6) повторителя поворотов, поворачиваем на четверть оборота против часовой стрелки и вытягиваем лампу 2 на себя

Установку указателя поворота бокового выполняем в порядке обратном снятию.

Замена лампочек лада ларгус — фото, видео замены

Постоянная эксплуатация автомобиля однажды приведет к необходимости замены лампочек на Лада Ларгус. Это легко сделать на специализированном СТО, но можно и самостоятельно проделать всю необходимую работу. Для достижения желаемого результата, нужно тщательно изучить инструкцию. Это обусловлено некоторыми нюансами, которые следует учитывать во время замены лампочек на Лада Ларгус. Обо всех этих тонкостях работы и поговорим более подробно.

Какие лампы стоят в фарах Лады Ларгус

Все лампы, которые применяются для наружного освещения в Ладе Ларгус можно разделить на 3 категории:

Также нужно понимать какие именно лампочки нужны для замены в автомобиле Лада Ларгус:

Для ближнего света используют лампочку H-4 с мощностью 12В, 60/55W;

Для габаритов необходимо брать лампу W5W с мощностью 5W;

Для переднего поворотника используют лампочку PY21W;

В противотуманках стоят лампы H-11 с мощностью 12В, 55W.

Замена лампочек ближнего и дальнего света на Лада Ларгус

Любая замена лампочек должна начинаться с отключения питания. Эти действия обязательны для работы с электрическим оборудованием авто. Отсоединение питание проводится путем порота специального рычага или убирания клемм с аккумулятора. Так вы полностью исключите замыкание, спровоцированное неправильным подсоединением проводов. Нужно понимать, что одна лампочка используется для ближнего света Ларгуса, а вторая – для дальнего. Средний ресурс работы лампы колеблется в пределах 2-4 тысяч часов. Обеспечить доступ к левому фонарю можно путем снятия аккумулятора.

Поворачиваем крышку против хода стрелки часов;

Установка рабочей лампочки в фонарь Ларгуса проводится в обратном порядке. Помните, что держать лампу следует только за цоколь, а колбу желательно не задевать. В крайнем случае можно протереть лампочку салфеткой из безворсовой микрофибры. Посмотреть правильный процесс замены лампочки ближнего света можно на видео:

Замена габаритных лампочек на Ларгусе

В случае необходимости замены этой лампы нужно снять весь фонарь. Только так можно обеспечить доступ к габаритным огням Ларгуса

После демонтажа отсоединяем все питающие провода с повышенной осторожностью и вниманием. Отключив питание от аккумулятора, необходимо снять передний бампер, служащий дополнительной защитой для габаритов. В идеале, работу проводят в стерильных перчатках

Если был задет прибор по неосторожности, его нужно обязательно обработать безворсовой салфеткой из микрофибры

В идеале, работу проводят в стерильных перчатках

Снимаем подкрылок путем удаления крепежей;
Снимаем патрон с лампочкой путем поворачивания его по ходу стрелки часов, а для правой стороны нужно поворачивать в обратную сторону;
Удалить из цоколя перегоревшую лампу.

Для замены подсветки на Ларгусе следует провернуть патрон против хода стрелки часов. После аккуратно соединяем 2 провода с аккумулятором. И теперь осталось установить рабочую лампу и провести сборку. Установка всех комплектующих на место проводится в обратном порядке и не занимает много времени.

Замена лампочек поворотников на Лада Ларгус

Со стороны двигателя добраться до этой лампы нельзя, поэтому замену будем проводить снизу авто.

Убираем подкрылок путем удаления крепежей;
Выкручиваем патрон с перегоревшей лампой против хода стрелки часов;
Извлекаем лампу, осторожно надавив на нее и одновременно провернув против часовой стрелки.

Установка всех деталей на место осуществляется в обратном порядке.

Замена лампочек в противотуманках

Как и в предыдущем случае, замена проводится снизу автомобиля.

Выкручиваем крепежи и демонтируем подкрылок;
Разжимаем защелку и отсоединяем колодку от лампы;
Проворачиваем бережно лампочку против хода часовой стрелки и убираем из гнезда.

Установка рабочей лампы проводится в обратном порядке.

Интересно знать! В реальности заменить лампочки на Ладе Ларгус гораздо проще. Мы описали идеальный и правильный вариант. Набив руку, можно проделывать все работы с наименьшими затратами усилий и времени.

Подводим итог

Обязательно нужно следить за всеми элементами освещения и вовремя их менять. Снижение эффективности работы лампочек может запросто привести к опасным ситуациям во время движения!

Подведем итоги

ПТФ являются достаточно полезными устройствами, помогающими водителю уверенно двигаться в затрудненных погодных условиях. Как видно, не все комплектации Лада Ларгус изначально имеют в своем арсенале такие светотехнические устройства. Для заботливых владельцев это не является преградой, и они без особых усилий приобретают и устанавливают ПТФ в свои автомобили.

Мы рассмотрели два варианта установки светотехники в LADA Largus и выявили, что они достаточно просты. Если в вашем универсале еще отсутствуют эти полезные изделия, то смело приобретайте их и монтируйте, после чего непогоде вас напугать будет не под силу.

Как на лада ларгус снять фары и фонари
